De Noctua NH-U12S is een slanke towerkoeler met een 120mm fan erop. Eerder heb ik een aantal koelers met elkaar vergeleken, waaronder de Hyper 612s van Cooler Master en de be quiet! Dark Rock Pro. Deze zal ik met deze koeler vergelijken, maar ook met de Cooler Master Hyper 412s en een Noctua NH-U14S.
Het eerste dat mij opviel toen ik deze koeler uit wilde pakken is hoe degelijk alles al aanvoelt. Als je de doos openmaakt zitten er 3 doosjes in. Een voor de AMDbracket, de andere voor de Intelbracket en de laatste voor de koelpasta, kabeltjes en fanclips. De koeler is vergeleken met de Dark Rock en de 612s behoorlijk slank. Het koeloppervlak is daardoor wel een stuk minder, maar de koeler heeft wel 5 heatpipes erin zitten. Of het verschil in oppervlak nu veel uitmaakt is in elk geval een van de dingen die ik wil gaan testen.
Het voordeel van een slanke koeler is dat je een stuk meer ruimte hebt voor geheugen met hoge heatsinks. In mijn testsetup heb ik gebruik gemaakt van ADATA XPG geheugen met hoge heatsinks en Corsair geheugen met lage heatsinks, om het verschil tussen de koelers duidelijk te maken.
De brackets voor een 2e fan worden netjes meegeleverd, inclusief een splitterkabel zodat je beide fans aan 1 PWMfanheader kunt hangen. Dit zijn de kleine dingetjes die het in mijn ogen wel helemaal afmaken. De fan die gebruikt wordt is een NF-F12 PWM van Noctua. Deze zijn ook los te verkrijgen, dus het is makkelijk om een tweede identieke fan erbij te zetten. Noctua is zo vriendelijk geweest om een extra 12mm fan mee te leveren voor deze sample, dus zal ik alle tests doen met zowel de standaardconfiguratie met 1 fan, als met de 2e fan erbij.
Specificaties
Sockets | Intel
LGA2011
LGA1150/1155/1156
AMD
AM2(+), AMD3(+), FM1, FM2(+)
|
Hoogte | 158mm |
Breedte | 125mm |
Diepte | 45mm (zonder fan), 72mm(met fan) |
Materiaal | Koper (basis en heatpipes)
Aluminium (koelvinnen)
Nickel afwerking |
Heatpipes | 5 |
Garantie | 6 jaar |
Fanspecificaties | NF-F12 PWM |
Max rotatiesnelheid | 1500rpm (1200rpm met LNA) |
Min rotatiesnelheid | 300rpm |
Max airflow | 93.4 m³/h (74,3m³/h met LNA) |
Max geluidsdruk | 22.4dB(A) (18.6db(a) met LNA) |
Power | 12V, 0.05A, 0.6W |
Accessoires | Low-Noise Adapter (LNA)
NT-H1 koelpasta
SecuFirm2 Mounting kit
Antivibratiepads en clips voor een 2e fan
Metalen casebadge |
De koeler monteren – LGA115x

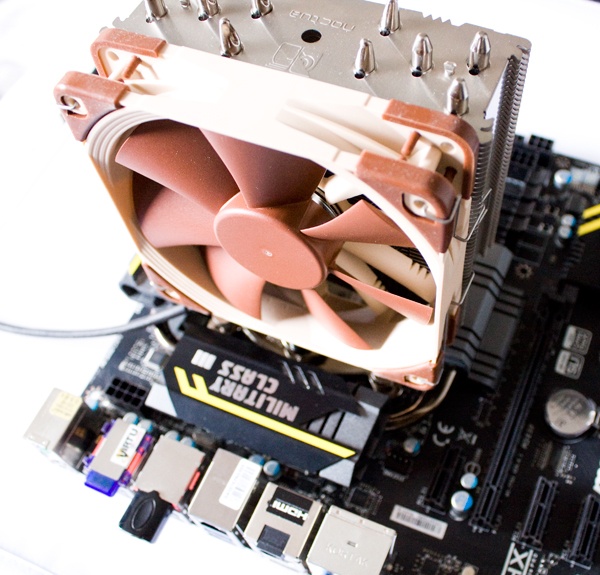

De montage heb ik gedaan op een Intel LGA1155 moederbord, de MSI MPower Z77. Het grote voordeel bij deze koeler vind ik dat de backplate voorzien is van schroefdraad. Hierdoor kun je het moederbord gewoon plat neerleggen met de backplate en daarop de bracket en de koeler schroeven. Bij veel andere koelers is het zo dat dit gedeelte aan de koeler zit, waardoor je het moederbord op de koeler moet leggen en dan vervolgens daarop de backplate weer vastschroeft.
Nadat je de backplate op het moederbord hebt geplaatst heb je spacers die erover geplaatst worden. Deze zorgen dat de metalen brackets waar de koeler daadwerkelijk op vastgeschroefd gaan worden voldoende afstand hebben. De brackets worden vervolgens met 4 schroeven vastgezet. Dit is allemaal nog voordat je de koeler er daadwerkelijk opzet, wat het erg makkelijk maakt om het vast te schroeven, omdat je overal erg makkelijk bij kunt.
Vervolgens schroef je de koeler erop vast met 2 schroeven aan beide zijden van de koeler.
De koeler zit met klemmetjes vast die erg gemakkelijk los en vast te maken zijn. De fan moet je er vanaf halen wil je de koeler vastschroeven, omdat die boven de schroef zit. Maar de fan heb je er binnen 20 seconden gemonteerd, dus dat is maar een kleine moeite.
De tweede fan klikt net zo makkelijk vast als de eerste. En zelfs met de 2e fan zit geheugen met hoge heatsinks niet in de weg. De fan zit er wel tegenaan in dit geval, maar het past wel zonder dingen te verbuigen.
De koeler monteren – FM/AMx(+)
Voor de AMD montage heb ik een Gigabyte MA78GPM-DS2H gepakt. En daarmee stuitte ik op een probleem. De koeler montage gaat namelijk uit van een backplate met schroefgaten, en die zit niet bij dit Gigabytebordje, want die gebruikt nog plastic pushpins. Nieuwere borden zijn wel voorzien van metalen backplates met schroefgaten, waar de koeler aan vast te schroeven is, maar het model dat ik heb liggen dus niet.
. Noctua geeft in de handleiding aan dat je contact met ze op kan nemen, dus om eens te kijken of hun support een beetje snel is en wat ze als oplossing aandragen heb ik ze gewoon eens gemailed, op een vrijdagnacht. Een paar minuten later kreeg ik een mailtje binnen dat er een ticket voor me was aangemaakt, en dat ik tijdens kantooruren antwoord zou krijgen. De maandag erna had ik al snel een mailtje binnen met een antwoord. Het ticket wordt dus snel verwerkt als je er vanuitgaat dat ze in het weekend niet aanwezig zijn.
De oplossing die geboden wordt is in mijn ogen prima, na het insturen van een kopietje van de factuur krijg je kosteloos een bracket voor je moederbord opgestuurd. Noctua stuurde per mail dat de backplate onderweg was en ik rekening moest houden met 3 tot 8 werkdagen levertijd. Ik ga er vanuit dat het geen 8 dagen zal duren voordat de backplate vanuit Oostenrijk hier in Nederland is, maar die informatie zal ik hier posten, samen met de montage.
-update
Ik heb op 18 februari het mailtje beantwoord met mijn adres etc voor het opsturen van de bracket. Het zou 3 tot 8 werkdagen duren voordat de bracket binnen was. Toen ik net thuis kwam was ik aardig verrast dat er een envelopje uit Oostenrijk op de deurmat voor me lag. De AMD backplate van Noctua is al gearriveerd. Al met al geeft dat aan dat de postafdeling van Noctua ook vlotjes werkt, want het duurdere inderdaad niet meer dan 3 werkdagen
Website en ondersteuning
Iets dat ik niet vaak meeneem in een review, maar ik in dit geval wel wilde vermelden is de ondersteuning van Noctua. Op hun site is een gigantische lijst aanwezig met de meeste moederborden waarbij staat of de koeler gaat passen, en als deze gaat passen of er nog specifieke problemen zijn met sommige features op moederborden, of waar je tegenaan kunt lopen bij het plaatsen. Zo uitgebreid als bij Noctua ben ik die nog niet tegengekomen. En dit is wel een toegevoegde waarde voor mensen die zeker willen weten dat het gaat passen en niet voor verrassingen willen komen te staan.
http://www.noctua.at/main...bility_gen&products_id=63
Verder wordt er vrij vlot gereageerd op hun supportmail, wat ook wel prettig is. Reacties kreeg ik ofwel dezelfde dag (dat wil zeggen, binnen een uurtje of 2), of buiten hun openingstijden vrij vroeg in de ochtend.
Testsetup
De testsetup die ik heb gebruikt is een Z77 MPower moederbord van MSI met ADATA XPG DDR3 geheugen en een Intel Core i5 2500K met een TDP van 95W.
De koelers die ik heb vergeleken zijn
• Noctua NH-U12S
• Noctua NH-U14S
•
Cooler Master Hyper 612s
• Cooler Master Hyper 412s
•
be quiet! Dark Power Pro C1
De koelers op een rijtje
Iedere koeler is getest in 6 verschillende setups. Een meting tijdens idle, en tijdens SuperPi runs op 1, 2, 3 en 4 cores (dmv HyperPi), dus met een belasting van 25%, 50%, 75% en 100%.
De 2 Noctuas heb ik beide getest met een extra fan, en om te kijken of de lage RPM fans nadelig kunnen zijn op het koelvermorgen heb ik de fans ook vervangen door een enkele San Ace highRPM fan. Dit heb ik gedaan met de Noctua's en de Cooler Masters. Bij de be quiet! was dit niet makkelijk om te doen, omdat deze fan te dik is.
Alle tests zijn uitgevoerd op de standaard kloksnelheden van de 2500K, maar ook nog eens met een overclock naar 4.2GHz dmv OCGenie van de MPower Z77. Deze automatische overclockfunctie werkt op zich prima, maar gebruikt wel een relatief hoge vCore (1.3561V), waardoor de temperaturen ook wat hoger liggen.
Alle tests zijn gedaan met een niet ingebouwd systeem, met een omgevingstemperatuur van zo'n 18 graden. De temperatuur is hier redelijk stabiel, echt grote uitschieters zullen hierdoor niet in de benhcmark zitten.
Alle tests met de koelers met een enkele fan zijn gedaan in een push-setup. De tests met 2 fans op een enkele koeler zijn gedaan in een push-pullconfiguratie. Er was blijkbaar wat verwarring over de montage. De fans zijn geínstalleerd richting het I/Oshield in deze test, omdat het een opentestbed is. In geval van het inbouwen in een kast is het logischer de fan aan de andere kant te hebben zitten, zodat de warme lucht gelijk de kast uit kan. Maar dat is in dit geval geen belemmering.
Benchmarks – stock
Temperatuur - 2500K stock - idle |
---|
Noctua NH-U12S - single fan |   29 °C |
Noctua NH-U12S - dual fan |   29 °C |
Noctua NH-U14S - single fan |   28 °C |
Noctua NH-U14S - dual fan |   30 °C |
Cooler Master Hyper 412S |   31 °C |
Cooler Master Hyper 612S |   28 °C |
be quiet! Dark Rock Pro |   27 °C |
Lager is beter
Temperatuur - 2500K stock - 1 core load |
---|
Noctua NH-U12S - single fan |   36 °C |
Noctua NH-U12S - dual fan |   34 °C |
Noctua NH-U14S - single fan |   35 °C |
Noctua NH-U14S - dual fan |   35 °C |
Cooler Master Hyper 412S |   38 °C |
Cooler Master Hyper 612S |   36 °C |
be quiet! Dark Rock Pro |   33 °C |
Lager is beter
Temperatuur - 2500K stock - 2 core load |
---|
Noctua NH-U12S - single fan |   37 °C |
Noctua NH-U12S - dual fan |   36 °C |
Noctua NH-U14S - single fan |   36 °C |
Noctua NH-U14S - dual fan |   37 °C |
Cooler Master Hyper 412S |   42 °C |
Cooler Master Hyper 612S |   36 °C |
be quiet! Dark Rock Pro |   37 °C |
Lager is beter
Temperatuur - 2500K stock - 3 core load |
---|
Noctua NH-U12S - single fan |   39 °C |
Noctua NH-U12S - dual fan |   38 °C |
Noctua NH-U14S - single fan |   39 °C |
Noctua NH-U14S - dual fan |   39 °C |
Cooler Master Hyper 412S |   48 °C |
Cooler Master Hyper 612S |   39 °C |
be quiet! Dark Rock Pro |   39 °C |
Lager is beter
Temperatuur - 2500K stock - 4 core load |
---|
Noctua NH-U12S - single fan |   41 °C |
Noctua NH-U12S - dual fan |   39 °C |
Noctua NH-U14S - single fan |   40 °C |
Noctua NH-U14S - dual fan |   40 °C |
Cooler Master Hyper 412S |   50 °C |
Cooler Master Hyper 612S |   42 °C |
be quiet! Dark Rock Pro |   40 °C |
Lager is beter
Temperatuur - 2500K stock - 4 core load (linpack) |
---|
Noctua NH-U12S - single fan |   45 °C |
Noctua NH-U12S - dual fan |   45 °C |
Noctua NH-U14S - single fan |   46 °C |
Noctua NH-U14S - dual fan |   46 °C |
Cooler Master Hyper 412S |   56 °C |
Cooler Master Hyper 612S |   47 °C |
be quiet! Dark Rock Pro |   44 °C |
Lager is beter
In de grafieken is te zien dat het een beetje stuivertje wisselen is tussen de NH-U12S en de NH-U14S, op stocksnelheden. Het verschil is ook iedere keer maar een graad, hooguit 2. Het toevoegen van een 2e fan op de NH-U12S heeft een vrij kleine impact. Het wordt ietsje koeler, maar de verschillen zijn niet heel groot.
De NH-U12S presteert iets minder dan de veel grotere Dark Rock Pro, terwijl ze ongeveer evenveel geluid produceren.
Benchmarks – overclock
Deze benchmarks zijn gedraaid met een vcore van 1.336V, een stuk hoger dan de 1.1609 – 1.2460 die mijn 2500K standaard doet op de MPower Z77. De temperaturen liggen hierdoor ook een stukje hoger.
Temperatuur - 2500K OC - idle |
---|
Noctua NH-U12S - single fan |   35 °C |
Noctua NH-U12S - dual fan |   34 °C |
Noctua NH-U14S - single fan |   33 °C |
Noctua NH-U14S - dual fan |   36 °C |
Cooler Master Hyper 412S |   40 °C |
Cooler Master Hyper 612S |   34 °C |
be quiet! Dark Rock Pro |   33 °C |
Lager is beter
Temperatuur - 2500K OC - 1 core load |
---|
Noctua NH-U12S - single fan |   42 °C |
Noctua NH-U12S - dual fan |   40 °C |
Noctua NH-U14S - single fan |   42 °C |
Noctua NH-U14S - dual fan |   41 °C |
Cooler Master Hyper 412S |   50 °C |
Cooler Master Hyper 612S |   43 °C |
be quiet! Dark Rock Pro |   41 °C |
Lager is beter
Temperatuur - 2500K OC - 2 core load |
---|
Noctua NH-U12S - single fan |   46 °C |
Noctua NH-U12S - dual fan |   45 °C |
Noctua NH-U14S - single fan |   45 °C |
Noctua NH-U14S - dual fan |   44 °C |
Cooler Master Hyper 412S |   56 °C |
Cooler Master Hyper 612S |   47 °C |
be quiet! Dark Rock Pro |   44 °C |
Lager is beter
Temperatuur - 2500K OC - 3 core load |
---|
Noctua NH-U12S - single fan |   49 °C |
Noctua NH-U12S - dual fan |   48 °C |
Noctua NH-U14S - single fan |   47 °C |
Noctua NH-U14S - dual fan |   46 °C |
Cooler Master Hyper 412S |   61 °C |
Cooler Master Hyper 612S |   49 °C |
be quiet! Dark Rock Pro |   46 °C |
Lager is beter
Temperatuur - 2500K OC - 4 core load |
---|
Noctua NH-U12S - single fan |   52 °C |
Noctua NH-U12S - dual fan |   49 °C |
Noctua NH-U14S - single fan |   48 °C |
Noctua NH-U14S - dual fan |   48 °C |
Cooler Master Hyper 412S |   64 °C |
Cooler Master Hyper 612S |   51 °C |
be quiet! Dark Rock Pro |   47 °C |
Lager is beter
Temperatuur - 2500K OC - 4 core load (linpack) |
---|
Noctua NH-U12S - single fan |   61 °C |
Noctua NH-U12S - dual fan |   59 °C |
Noctua NH-U14S - single fan |   58 °C |
Noctua NH-U14S - dual fan |   56 °C |
Cooler Master Hyper 412S |   84 °C |
Cooler Master Hyper 612S |   63 °C |
be quiet! Dark Rock Pro |   59 °C |
Lager is beter
De 2500K heeft hier flink wat meer prik gekregen, waardoor er ook wat meer warmte wordt ontwikkeld. Hierbij heeft de grotere NH-U14s een klein voordeel, en is hij voor mijn gevoel iets stiller, alleen is dat ten eerste lastig te onderbouwen zonder metingen, en ten tweede zijn de verschillen klein, want beide koelers vind ik juist erg stil. Het toevoegen van een 2e fan aan de NH-U12S levert hier wat meer voordeel op, maar nog steeds vind ik dat deze CPUkoeler met een enkele fan ook heel netjes uit de test komt.
Benchmarks – highRPM fan
De high RPM fan die ik gebruikt hebt is een Sayo Denki San Ace 109R1212H1071. Om je een idee te geven, de fans van de Noctua gebruiken 0.05A bij 12V, deze Sayo Denki fans doen 0.52A bij 12V, een factor 10 keer zoveel. En dat merk je ook wel in het geluid, want 10 keer zoveel herrie maken ze sowieso wel. De bevestiging van deze fans is een beetje houtje touwtje gedaan, omdat de standaard klemmetjes niet passen, omdat deze fans behoorlijk dik zijn. Maar voor een testsetup is dit prima te doen.
In de grafieken heb ik de 2 Noctua's gezet met zowel single fan, dual fan en de Sanyo Denki-fan in idle en de linpacktest op stock en OC. De tussenliggende tests gaven geen andere spannende waardes, dus heb ik die niet allemaal in grafiekjes gezeet.
Temperatuur - 2500K stock - idle |
---|
Noctua NH-U12S - single fan |   29 °C |
Noctua NH-U12S - dual fan |   29 °C |
Noctua NH-U12S - Sanyo Denki |   28 °C |
Noctua NH-U14S - single fan |   28 °C |
Noctua NH-U14S - dual fan |   30 °C |
Noctua NH-U14S - Sanyo Denki |   29 °C |
Lager is beter
Temperatuur - 2500K stock - linpack |
---|
Noctua NH-U12S - single fan |   45 °C |
Noctua NH-U12S - dual fan |   45 °C |
Noctua NH-U12S - Sanyo Denki |   44 °C |
Noctua NH-U14S - single fan |   46 °C |
Noctua NH-U14S - dual fan |   46 °C |
Noctua NH-U14S - Sanyo Denki |   45 °C |
Lager is beter
Temperatuur - 2500K OC - idle |
---|
Noctua NH-U12S - single fan |   35 °C |
Noctua NH-U12S - dual fan |   34 °C |
Noctua NH-U12S - Sanyo Denki |   32 °C |
Noctua NH-U14S - single fan |   33 °C |
Noctua NH-U14S - dual fan |   36 °C |
Noctua NH-U14S - Sanyo Denki |   32 °C |
Lager is beter
Temperatuur - 2500K OC - linpack |
---|
Noctua NH-U12S - single fan |   61 °C |
Noctua NH-U12S - dual fan |   59 °C |
Noctua NH-U12S - Sanyo Denki |   57 °C |
Noctua NH-U14S - single fan |   58 °C |
Noctua NH-U14S - dual fan |   58 °C |
Noctua NH-U14S - Sanyo Denki |   56 °C |
Lager is beter
Wat opvalt is dat de prestaties met de high RPM fan eigenlijk amper een grote verbetering zijn, het scheelt een paar graden, maar daar lever je wel extreem veel comfort voor in. Naast die Noctuafans zou ik zo in slaap kunnen vallen, die Sayo Denkis kunnen me op 12V waarschijnlijk nog prima uit een diepe coma halen. Ik ben niet zo ver gegaan om ze ook nog eens op 7V te gaan meten, omdat 't een review is van deze CPUkoelers en niet van de Sayo Denki-fans, hoewel ze op 7V wel gigantisch veel stiller zijn.
In veel gevallen is een dualfan config van Noctua net zo interessant als een Sayo Denki erop als het gaat om de temperatuur. En zelfs een configuratie met een enkele ventilator doet amper iets onder voor het geweld van een lompe fan. In het ergste geval scheelt het een paar graden.
Prijs
De Noctua NH-U12S is niet de allergoedkoopste CPUkoeler die je zult gaan vinden, maar je krijgt er wel een behoorlijk degelijke koeler voor terug. Op het moment betaal je een kleine 60 euro voor deze koeler, en daarmee is hij nog steeds net wat goedkoper dan een be quiet! Dark Rock Pro.
Hij is dan wel weer een stuk duurder dan een Cooler Master 612s of 412s. In onderstaande grafiekjes staan de koelers met de prijzen (afgerond op hele euro's). De Noctuas zijn duurder dan de Cooler Masters, maar wel weer een stuk goedkoper dan de be quiet! die op dit moment verkrijgbaar is (ik heb zelf de Dark Rock C1, die is niet meer te verkrijgen, dus ik heb de prijs van de C2 gepakt). De Hyper 612s is niet zo goed meer verkrijgbaar, op dit moment nog maar bij 1 winkel.
Koeler | Prijs |
Noctua NH U12S | 51 |
Noctua NH U14S | 58 |
Hyper 612s | 35 |
Hyper 412s | 32 |
Dark Rock Pro C2 | 72 |
Tot slot
Deze NH-U12S heeft me aangenaam verrast, vanaf het moment dat ik de doos opende. Alles voelt gewoon degelijk aan. En dat is het ding in gebruik ook. Het installatiegemak krijgt van mij echt dikke pluspunten en is voor mij eigenlijk al genoeg reden om deze koeler aan te raden boven een koeler zoals de be quiet! of Cooler Master Hyper 612s die met een backplate werken waarbij je aan de achterkant de koeler vast moet schroeven. Het is ideaal dat dat aan de bovenkant kan.
De Noctua is kleiner dan sommige andere koelers, maar doet niet onder voor wat betreft koelvermogen voor de grotere en zwaardere jongens. De bruine kleur is dan weer een aparte waar je van moet houden. Zwart is natuurlijk weer wat neutraler, maar op zich staat dit ook niet verkeerd vind ik zelf.
Wat prijs betreft zitten de koelers een stuk boven de Cooler Masters, maar zijn de prestaties ook wel een stuk beter. De Hyper 612S komt wat meer in de buurt dan de 412S. Bij die laatste zie je dat zeker onder flinke loads met een overgeclocked systeem de Noctua's een stuk beter presteren.
En daarmee moet ik concluderen dat als we puur kijken naar koelvermogen de Noctua's nipt winnen van de Cooler Master 612s, maar een wat ruimtere voorsprong nemen op de 412S. Of de prijs dat waard is hangt een beetje af wat je verder van de koeler verwacht. Wil je gewoon een goede koeler, maar zo goedkoop mogelijk, dan ben je denk ik beter af met de Cooler Master koeling, wil je daarbij ook wat meer installatiegemak en net even wat betere prestaties en een iets completere verpakking, dan is de Noctua U12s, of U14s een hele goede keuze. Zeker als je van plan bent de koeler zo nu en dan eens te demonteren zoals ik zelf vaak doe, dan zou ik die paar euro extra in een Noctua zeker investeren.
De mogelijkheid om een tweede fan toe te voegen is leuk, maar voor 99% van de gevallen heb je die eigenlijk niet eens nodig, en is een enkele fan al meer dan voldoende.
