MSI Big Bang MPower Z77

De MSI Mpower Z77 is de nieuwe Big Bang-plank van MSI met een Z77 chipset. Ik heb al eerder gekeken naar Big Bang bordjes, de vorige was een X79 Big Bang Xpower II met een X79chipset en een afzichtelijke heatsink. De Mpower Z77 heeft een wat strakker uiterlijk, en het prijskaartje is ook een stuk interessanter.



Specificaties

Chipset	Intel Z77
Socket	LGA 1155
Formfactor	ATX
Geheugen	4x DDR3
PCIe x16	1x
PCIe x8	2x
PCIe x1	4x
SATA	2x 6Gbps 4x 3Gbps
USB	6x USB3.0 2x USB2.0 6x USB2.0 via header 2x USB3.0 via header
Netwerk	1Gbps RTL8111E 802.11b/g/n WiFi Atheros
Audio	6x 3.5mm jack 1 optical S/PDIF Realtek ALC898
Bluetooth	Atheros BlueTooth
Video	HDMI Displayport

Het moederbord

De Mpower z77 heeft een vrij strak uiterlijk. Waar de Big Bang XPower X79 nog was voorzien van de kogels als chipsetheatsink en een heuse minigun als heatsink voor de VRM ontbreekt dat op de Mpower Z77 Geen hele fancy heatsinks, maar een donker moederbord met zwartgrijze heatsinks met gele detaillering.



Er zijn wel een paar dingen die opvallen. Zo heeft het bord slechts 6 SATApoorten, er zijn geen 3rd party chips toegevoegd om meer poorten mogelijk te maken. Daarnaast heeft het bord wel een ingebouwde WiFi en Bluetooth. WiFi op een desktopsysteem snap ik persoonlijk niet, er
gaan al tig kabels naar het ding, dus kan een netwerkkabel er ook nog wel bij, wat altijd stabieler zal zijn dan de WiFi. Die staat bij mij dus ook uit

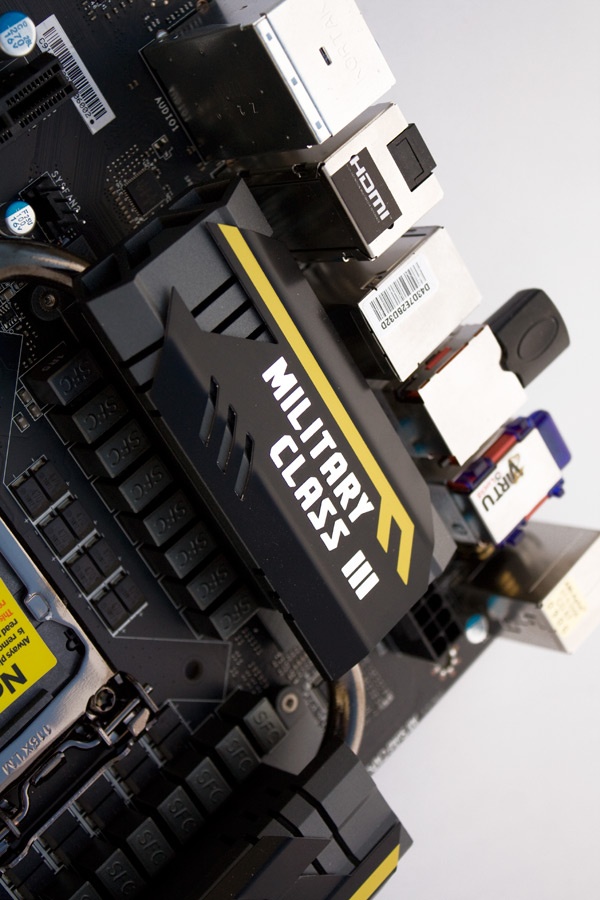

Het bord maakt gebruik van hoogwaardige onderdelen onder de noemer 'Military Class III', MSI's marketingnaam voor het gebruik van solid caps, Hi-C-caps en solide ferrite chokes. Inmiddels gemeengoed op vrijwel alle MSIborden, en tegenwoordig eigenlijk wel iets dat niet meer mag ontbreken op high-end borden.


Het bord is voorzien van 4 PCIe x1 sloten, 1 x16 slot (de bovenste) en 2 x8 sloten in x16 uitvoering (de 2 eronder).


Er zitten 6 SATApoorten op het bord, 2 6Gbps poorten en 4 3Gbpspoorten, met daarnaast nog een USB3.0 header. Voor een high-end moederbord als deze vind ik 't wel een vrij beperkt aantal, ik had toch op z'n minst nog 2 poortjes extra verwacht, al dan niet als eSATApoorten.

OCGenie
Voor de mensen die geen zin hebben om moeilijk te doen met zelf te overclocken heeft dit bord de OCGenie knop erop zitten. Deze knop zit al op veel andere MSIborden, dus is op zich niets nieuws. Wat het systeem doet is zelf op zoek gaan naar een ideale overclock, waarbij het systeem nog stabiel is.
Om dit te doen stelt het systeem een hogere multiplier in (in mijn geval 42), schakelt EIST uit en verhoogt de vCore. Hierdoor gaat de CPU van 3300MHz naar 4200MHz, op zich geen slechte overclock. Het spijtige van OCGenie is dat de vCore echt een flink eind omhooggeschopt wordt. Waar ik in idle op stock 0.968V als vCore heb is dat met OCGenie geactiveerd 1.344V. De temperaturen liggen hierdoor gelijk wel een stuk hoger. Met een goede koeler geen probleem, maar wel iets om rekening mee te houden.
Daarnaast klokt OCGenie ook je videokaart over. Dat resulteerde bij mijn 6870 Hawk ik in de nodige artefacts
Om te kijken of ik het beter kan doen dan OCGenie, en om te kijken hoeveel moeilijker het is om het zelf te doen heb ik geprobeerd handmatig de OC te maken naar 4200MHz.
Als je dat doet dan kun je in elk geval de Vcore een stukje lager houden, 1.2V is dan voldoende ipv 1.35V dat OCGenie doet, en dat maakt toch nog wel wat verschil uit.


OCGenie button, naast de power en resetbutton.

I/Opanel

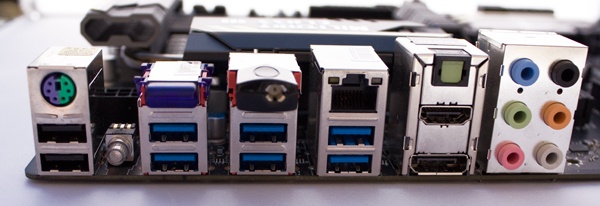

Op het I/Opanel zitten 2 USB2.0 poorten en 6 USB3.0 poorten. Verder zit er nog een PS/2 poort op. Het blauwe dingetje is de bluetooth dongle met daarnaast de WiFidongle. Een normale RJ45 netwerkaansluiting ontbreekt uiteraard ook niet. Audio kan aangesloten worden op de 6 3.5mm jacks of de optische S/PDIF. Voor video is er een HDMI en displayport aanwezig.
Tussen de USB2.0poorten en de USB3.0poorten zit nog een CMOSresetknopje. Die laatste vind ik niet helemaal ideaal achterop, omdat je 'm dan per ongeluk in zou kunnen drukken.

UEFI
Ook dit systeem is voorzien van een UEFI ipv een bios en hoewel het een boel voordelen moet bieden kan ik niet zeggen dat het echt een geweldige implementatie is. De logische opbouw die je in de oude biossen had lijkt redelijk te zijn verdwenen. Normaliter was het zo dat je op enter kon drukken en een waarde kon veranderen. Dat werkt nu nog steeds.... maar niet voor alles. Het instellen van de CPUmultiplier kan bijvoorbeeld niet op deze manier. Dat moet je dan weer intypen, of met de + of – instellen. Dit soort dingen maken heel de omgeving niet echt intuitief.
Een ander iets is dat het bij dit bord onmogelijk is te booten van een SSD op het moment dat je een USBstick hebt ingeplugged, ongeacht hoe je de bootvolgorde probeert in te stellen.

Geheugen

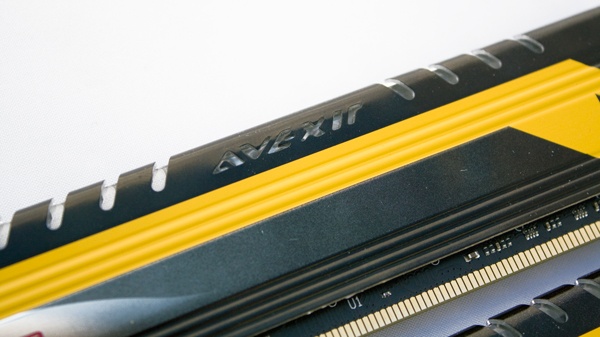

Van MSI kreeg ik ook een bijpassend setje Avexir Core geheugen. Dit geheugen is voorzien van dezelfde gele lijnen als het moederbord


Verder is het voorzien van blauwe ledjes die pulseren

Ik heb wat testjes gedraaid om te zien of er nog verschil zat in de geheugensnelheden, maar daar is vrijwel geen merkbaar verschil aan te zien.

Benchmarks
Ik heb de Mpower Z77 vergeleken met de Gigabyte Z77X-UP7, een MSI Z77-G43 en een Gigabyte Z68X-UD4P in verschillende benchmarks. De Benchmarks heb ik gedraaid met de borden op stock, en allemaal met een OC op 4,2GHz. Bij dit bord heb ik ook de OCGenie modus meegenomen.

Het testsysteem bestond uit een i5 2500K, op een HM1200 en 8GB geheugen. Als videokaart heb ik een Radeon 6870 HAWK gebruikt van MSI.


SuperPi.

SuperPi - 1M
MPower - stock	10.296 s
MPower - OCGenie	9.048 s
MPower - OC	9.100 s
Z77X-UP7 - stock	11.170 s
Z77X-UP7 - OC	9.175 s
Z77-G43 - stock	10.515 s
Z77-G43 - OC	9.103 s
Z68-UD4P - stock	10.736 s
Z68-UD4P - OC	9.151 s

SuperPi - 8M
MPower - stock	131.087 s
MPower - OCGenie	120.229 s
MPower - OC	125.080 s
Z77X-UP7 - stock	125.087 s
Z77X-UP7 - OC	122.117 s
Z77-G43 - stock	124.753 s
Z77-G43 - OC	121.133 s
Z68-UD4P - stock	121.894 s
Z68-UD4P - OC	102.811 s

SuperPi - 32M
MPower - stock	587.099 s
MPower - OCGenie	504.552 s
MPower - OC	519.111 s
Z77X-UP7 - stock	607.215 s
Z77X-UP7 - OC	518.363 s
Z77-G43 - stock	596.623 s
Z77-G43 - OC	516.710 s
Z68-UD4P - stock	583.817 s
Z68-UD4P - OC	493.422 s

De Z68 lijkt op de 8M en 32M run het ineens heel veel beter te doen dan de Z77 borden. Ik heb de runs meerdere keren uitgevoerd, maar de verschillen bleven en ik kan niet echt zeggen waardoor dit nu precies komt.

Blender

Blender
MPower - stock	330.02 s
MPower - OCGenie	227.20 s
MPower - OC	304.71 s
Z77X-UP7 - stock	322.22 s
Z77X-UP7 - OC	283.71 s
Z77-G43 - stock	321.47 s
Z77-G43 - OC	268.78 s
Z68-UD4P - stock	347.20 s
Z68-UD4P - OC	285.24 s

De OCGenie lijkt het in Blender goed te doen, omdat de videokaart ook wat overgeklokt wordt presteert deze nog wat beter dan als alleen de CPU overklokt wordt. De verschillen tussen de moederborden zijn niet gigantisch groot verder.

Wprime

wPrime 32
MPower - stock	10.296 s
MPower - OCGenie	9.113 s
MPower - OC	8.985 s
Z77X-UP7 - stock	11.454 s
Z77X-UP7 - OC	9.206 s
Z77-G43 - stock	11.342 s
Z77-G43 - OC	9.042 s
Z68-UD4P - stock	11.752 s
Z68-UD4P - OC	9.035 s

wPrime 1024
MPower - stock	324.839 s
MPower - OCGenie	286.837 s
MPower - OC	304.71 s
Z77X-UP7 - stock	358.984 s
Z77X-UP7 - OC	288.918 s
Z77-G43 - stock	355.478 s
Z77-G43 - OC	286.297 s
Z68-UD4P - stock	355.16 s
Z68-UD4P - OC	287.299 s

De Mpower lijkt op stocksnelheden een goede seconde sneller te zijn in de 32bench, en een soorgelijk verschil is met de 1024 benchmark ook te merken. De rest lijkt allemaal redelijk gelijkwaardig te presteren op het moment dat het systeem wordt overgeklokt.

Cinebench

CineBench OpenGL
MPower - stock	77.38 fps
MPower - OCGenie	88.58 fps
MPower - OC	83.88 fps
Z77X-UP7 - stock	77.68 fps
Z77X-UP7 - OC	92.49 fps
Z77-G43 - stock	73.75 fps
Z77-G43 - OC	86.55 fps
Z68-UD4P - stock	76.33 fps
Z68-UD4P - OC	92.20 fps

CineBench SingleCPU
MPower - stock	1.50 pts
MPower - OCGenie	1.70 pts
MPower - OC	1.68 pts
Z77X-UP7 - stock	1.39 pts
Z77X-UP7 - OC	1.68 pts
Z77-G43 - stock	1.49 pts
Z77-G43 - OC	1.70 pts
Z68-UD4P - stock	1.44 pts
Z68-UD4P - OC	1.71 pts

CineBench MultiCPU
MPower - stock	5.90 pts
MPower - OCGenie	6.67 pts
MPower - OC	6.51 pts
Z77X-UP7 - stock	5.43 pts
Z77X-UP7 - OC	6.62 pts
Z77-G43 - stock	5.13 pts
Z77-G43 - OC	6.51 pts
Z68-UD4P - stock	5.36 pts
Z68-UD4P - OC	6.68 pts

De CineBench benchmarks laten niet heel spannende verschillen zien tussen de verschillende borden. De Z77X-UP7 is een stukje trager op stocksnelheden, maar bij een overklok is er eigenlijk weinig verschil.

3DMark 11

3DMark
MPower - stock	4565 3DMs
MPower - OCGenie	4626 3DMs
MPower - OC	4603 3DMs
Z77X-UP7 - stock	4400 3DMs
Z77X-UP7 - OC	4501 3DMs
Z77-G43 - stock	4482 3DMs
Z77-G43 - OC	4613 3DMs
Z68-UD4P - stock	4476 3DMs
Z68-UD4P - OC	4564 3DMs

Bij 3DMark is het voornamelijk wat gerommel in de marge, zonder flinke uitschieters.

PCMark 7

PCMark 7
MPower - stock	4974 PCMs
MPower - OCGenie	5337 PCMs
MPower - OC	0 PCMs
Z77X-UP7 - stock	4577 PCMs
Z77X-UP7 - OC	0 PCMs
Z77-G43 - stock	4868 PCMs
Z77-G43 - OC	5311 PCMs
Z68-UD4P - stock	4454 PCMs
Z68-UD4P - OC	5547 PCMs

PCMark wilde op 2 overklokte systemen die verder helemaal stabiel waren gewoon niet draaien en een score geven, vandaar dat ie op 0 staan. De Z68 is hier het snelste tijdens een OC, op stock is de MPower dat.

Tomb Raider

Tomb Raider
MPower - stock	102.4 fps
MPower - OCGenie	102.5 fps
MPower - OC	102.5 fps
Z77X-UP7 - stock	98.2 fps
Z77X-UP7 - OC	99.4 fps
Z77-G43 - stock	99.1 fps
Z77-G43 - OC	102.1 fps
Z68-UD4P - stock	101.0 fps
Z68-UD4P - OC	101.0 fps

Energieverbruik
Ik heb het energieverbruik van het systeem getest in 3 verschillende scenarios. Tijdens idle, tijdens 100% load, een render in Blender en als laatste tijdens het draaien van de Tomb Raider benchmark. De benchmark is gedraaid op 1680x1050 en de normale gamesettings met Vsync uit.

Energieverbruik - idle
MPower - stock	79 W
MPower - OCGenie	111 W
MPower - OC	92 W
Z77X-UP7 - stock	111 W
Z77X-UP7 - OC	86 W
Z77-G43 - stock	66 W
Z77-G43 - OC	89 W
Z68-UD4P - stock	73 W
Z68-UD4P - OC	72 W

Energieverbruik - load
MPower - stock	136 W
MPower - OCGenie	171 W
MPower - OC	138 W
Z77X-UP7 - stock	165 W
Z77X-UP7 - OC	190 W
Z77-G43 - stock	105 W
Z77-G43 - OC	143 W
Z68-UD4P - stock	124 W
Z68-UD4P - OC	143 W

Energieverbruik - game
MPower - stock	226 W
MPower - OCGenie	251 W
MPower - OC	229 W
Z77X-UP7 - stock	250 W
Z77X-UP7 - OC	260 W
Z77-G43 - stock	204 W
Z77-G43 - OC	227 W
Z68-UD4P - stock	189 W
Z68-UD4P - OC	194 W

De UP7 is het hongerigste bord van allemaal. De MPower met OCGenie verbruikt een stuk meer dan de handmatige OC, al moet natuurlijk wel gezegd worden dat de videokaart ook wat sneller liep tendens OCGenie.
De G43 is in elk geval de zuinigste plank van het stel, maar die zit dan ook wel in een wat ander segment, met minder extra chips die ook weer extra stroom nodig hebben.

Conclusie
Hoewel de Mpower geen slecht bord is, heeft hij wat eigenaardigheden waarmee je moet leren leven. Je kunt niet per ongeluk je USBstick laten zitten zonder dat het bord vertikt om te booten vanaf je harde schijf en de OCGenie is ook niet helemaal optimaal in mijn ogen. Neem zelf de moeite om het goed in te stellen, dat scheelt al heel veel.
Wat featureset betreft is het een prima bord, al ontbreekt het wel aan eSATApoorten.
Verder werkt het bordje prima, alleen zou het niet direct mijn eerste keuze zijn.
