Op X-Life heb ik deze MSIplank gewonnen. In eerste instantie had ik er niet echt plannen mee, maar op zich leek me het wel een leuk bordje om te gaan gebruiken in mijn Tomb Raider casemod. Daarom heb ik er een bijbehorende CPU voor gekocht en voordat alles ingebouwd werd maar eens wat lopen testen met het ding.
Specificaties
Socket | FM |
Chipset | AMD A75 |
Formfactor | µATX |
PCIe x16 | 1 |
PCIe x4 | 1 |
PCIe x1 | 1 |
PCI | 1 |
SATA | 6x 6Gbps |
DDR | 4x DDR3 |
USB | 4x USB2.0
4x USB2.0 via header
2x USB3.0
2x USB3.0 via header |
Netwerk | 1x 1Gbps RTL 8111E |
Geluid | RTL ALC887
6x 3.5 mm jack |
Video | DSUB, DVI (singlelink), HDMI |
PS/2 | 1x |
Dit MSIbordje is een µATX bord met FM1 socket dat eigenlijk alles erop heeft zitten wat je nodig hebt voor een simpel systeempje. Ik wilde het bord voornamelijk gaan gebruiken als simpel PCtje waar ook nog een beetje op te gamen is, zodat mijn casemod ook eens mee kan naar een lanparty en zich daar ook nuttig kan maken.
Na wat benchmarks te hebben gezocht van de AMD APU's zagen ze er niet heel verkeerd uit, dus besloten om een A6-3500 te kopen en op dit bordje te prikken.

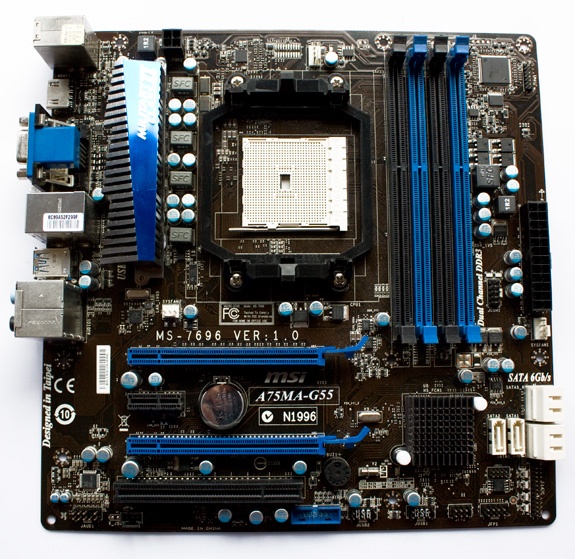

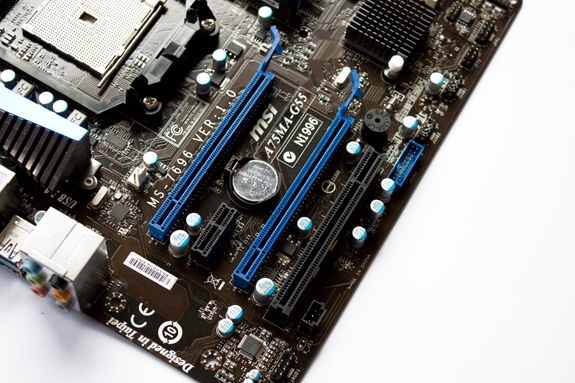

Het bord heeft een vrij standaard indeling met 4 DDR3 sloten op de plek waar je die meestal mag verwachten, een PCIe x16 slot als bovenste slot, daaronder een x1, een x4 slot (dat fysiek x16 is) en nog een regulier PCIslot. Verder zitten er de nodige headers op voor USB, USB3.0, audio en zelfs nog COMpoortje.
Het bord is zwart, met blauwe en zwarte onderdelen, alleen de SATApoorten steken behoorlijk af, gezien die wit zijn.

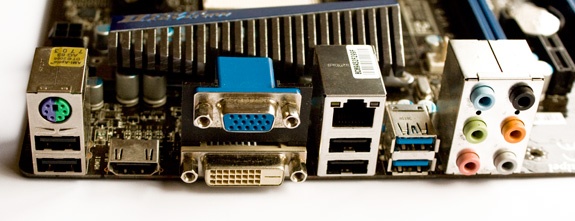

Achterop zitten 4 USB2.0 poorten, 2 USB3.0 poorten, 6 3.5mm jacks voor de audio en een RJ45 aansluiting voor het netwerk. Verder nog een PS/2 poort en voor video zit er een DSUB, DVI en HDMI aansluiting op.
Ik had verwacht dat dit MSI bord net als A75 borden van andere merken zou beschikken over duallink DVI, maar helaas is dat niet zo. Het aansluiten van mijn 30” monitor leverde een teleurstellende 1280x800 resolutie op als maximaal instelbare, in plaats van de 2560x1600 waar deze monitor op moet draaien. Nu is het de bedoeling om hier 2x 20” schermen aan te hangen, dus op zich is het niet zo'n heel groot probleem. Maar het is wel jammer, omdat ASRock en Gigabyte vrij duidelijk op hun site hebben staan dat ze met 2560x1600 overweg kunnen als maximale resolutie. 2 monitoren aansluiten kan overigens alleen als er gebruik gemaakt wordt van de DSUB en DVI of HDMI, 2 monitoren digitaal aansluiten is niet mogelijk.
Issues
Nadat ik de CPU binnen had gekregen wilde ik aan de slag gaan met het bord. Zoals ik met vrijwel alle borden doe die ik krijg, start ik ze eerst vrij kaal op, dat wil zeggen, de CPU en RAM erop en evt een videokaart bij het ontbreken van een IGP en een keyboard aansluiten en dan de stroom erop.
En ik heb zelf het idee dat ik daarmee een fatale fout heb gemaakt. De UEFI van dit MSI bord zit vrij raar in elkaar, dat als hij geen bootdevice kan vinden, hij boot naar een UEFIshell. En als dat gebeurd, dan kun je er niet veel meer mee, want booten vanaf een bootdevice is dan vrij onmogelijk.
Na van alles geprobeerd te hebben; biosflashen, cmos resetten, vanuit de UEFIshell in de bios proberen te komen en daar bootdevices in te stellen is het bord RMA gegaan om na een weekje weer terug te komen. Daarna heb ik het probleem gelukkig niet meer gezien, maar ik heb dan ook niet meer geprobeerd te booten zonder bootdevice. Dezelfde issue heb ik ooit op een Z68 gezien van MSI, die tot 3 keer toe deze issue gaf als ik bootte zonder bootdevice, dat ik de gok niet ga wagen bij dit bordje.
Het vreemde is dat ik bij de X79, Z77 en H77 borden van MSI die ik ook gereviewd heb dit probleem niet heb gehad, maar bij dit bordje dus wel. Ergens heeft MSI de UEFI nog niet helemaal onder de knie heb ik het idee, hoewel ze het meestal goed doen.
Ik heb hier niet het hele verhaal staan met de issues, wil je er meer over weten, kijk even in dit topic:
http://gathering.tweakers.net/forum/list_messages/1513205
Nadat het bordje terug is gekomen wilde ik het installeren, maar na het installeren van de VGA driver bleef ik een zwart beeld krijgen en een bevroren systeem, met als gevolg een corrupte Windows installatie. Dit was echter alleen met een 24” BenQ monitor die ik op m'n werk heb staan. Op mijn eigen 20” Dells en een 30” HP heb ik dit probleem helemaal niet gezien.
Of het aan het bord ligt of aan de monitor laat ik daarom in het midden, al heb ik met die monitor nog nooit eerder dit soort problemen gehad. Het maakte overigens niet uit of ik het bord nu met DVI, HDMI of VGA aansluit op die monitor, in ieder geval had ik hetzelfde probleem.
Benchmarks
Omdat ik de mogelijkheid had om ook een Gigabyte U2DH te testen heb ik deze naast de MSI gelegd, om te zien wat het verschil zou zijn in snelheid in diverse benchmarks. De Gigabyte heb ik ook kunnen testen op 2560x1600, iets dat me bij de MSI niet lukte. De resultaten daarvan staan daarom ook bij de MSI op 0.
De benchmarks die ik heb gedraaid zijn:
• Lightsmark
• SuperPi
• wPrime
• Blender
• 7zip
• Farcry 2
• Dirt 3
• CineBench 11
• 3DMark 11
• PCMark 7
De testsetup zag er als volgt uit
CPU | AMD A6-3500 |
Geheugen | 4x4GB ADATA DDR3 1600 |
Koeler | Cooler Master Hyper 612s |
SSD | Plextor M5 Pro 256GB |
PSU | ADATA HM1200 1200W |
Super Pi 1M
SuperPi 1M |
---|
MSI A75MA-G55 |   32.683 s |
GBT A75M-UD2H |   32.324 s |
De prestatieverschillen zijn bijzonder klein, een paar tienden van seconden ga je in reallife amper merken, deze benchmark heeft dus niet echt een duidelijke winnaar.
CineBench 11.5
Cinebench 11.5 - CPU |
---|
MSI A75MA-G55 (single) |   0.66 pts |
GBT A75M-UD2H (single) |   0.66 pts |
MSI A75MA-G55 (triple) |   1.96 pts |
GBT A75M-UD2H (triple) |   1.94 pts |
De CPUprestaties in CineBench 11.5 zijn op beide borden vrijwel gelijk met een hele kleine plus voor de MSI, maar 0,02 punten zijn eigenlijk te verwaarlozen.
Cinebench 11.5 - OpenGL |
---|
MSI A75MA-G55 |   16.74 fps |
GBT A75M-UD2H |   21.97 fps |
Bij de OpenGLrendering zijn de verschillen een stuk groter. De Gigabyte plank zet hier ruim 5fps meer neer dan de MSI, op het geheel toch een behoorlijk verschil. Dit verschil kwam in meerdere runs tevoorschijn.
Lightsmark
Lightsmark |
---|
MSI A75MA-G55 (1600) |   149.7 fps |
GBT A75M-UD2H (1600) |   118.9 fps |
MSI A75MA-G55 (2560) |   0 fps |
GBT A75M-UD2H (2560) |   71.9 fps |
Het MSIbordje doet het verbazingwekkend veel beter in Lightsmark, meestal liggen de prestaties van deze benchmark vrij dicht bij elkaar, maar hier weet de MSI dik 30fps meer neer te zetten.
De benchmark heb ik alleen op de Gigabyte op 2560x1600 kunnen draaien.
wPrime
wPrime |
---|
MSI A75MA-G55 (32M) |   26.942 s |
GBT A75M-UD2H (32M) |   25.524 s |
MSI A75MA-G55 (1024M) |   815.286 s |
GBT A75M-UD2H (1024M) |   775.446 s |
De verschillen zijn hier wat groter. Het MSIbordje is ongeveer een halve minuut langer bezig met de 1024M run dan het Gigabytebord. De 32M runs liggen heel dicht bij elkaar, maar die zijn dan ook wel een stuk sneller klaar, waardoor de absolute verschillen niet zo groot kunnen zijn.
Blender.
Voor blender heb ik een model gedownload, en heb ik gekeken naar de tijd die het ding nodig had om deze te renderen.
Blender |
---|
MSI A75MA-G55 |   808.55 s |
GBT A75M-UD2H |   812.33 s |
In deze benchmark wint het MSI bord met ongeveer 4 seconden. Op een run van ruim 13 minuten is dit echter niet echt een noemenwaardig verschil te noemen en zijn beide borden ongeveer even snel.
7Zip
Voor 7zip heb ik de ingebouwde benchmark gebruikt om het aantal MIPS te bepalen.
7Zip |
---|
MSI A75MA-G55 |   4262 MIPS |
GBT A75M-UD2H |   4264 MIPS |
De prestaties van beide borden zijn hier zo goed als gelijk, dus ook hier is er net als bij de Blender benchmark nauwelijks een winnaar uit te roepen.
PCMark 7
PCMark 7 |
---|
MSI A75MA-G55 |   2864 PCMarks |
GBT A75M-UD2H |   3060 PCMarks |
In PCMark 7 is de Gigabyte wat sneller, met een kleine 200 punten voorsprong op de MSI.
3DMark 11
3DMark 11 |
---|
MSI A75MA-G55 |   743 3DMarks |
GBT A75M-UD2H |   751 3DMarks |
In 3DMark zitten er niet echt noemenswaardige verschillen. Beide systemen kunnen de benchmark voltooien, maar echt soepel draait het nog niet op de IGP.
Far Cry 2
Far Cry 2 |
---|
MSI A75MA-G55 (1600) avg |   20.06 fps |
GBT A75M-UD2H (1600) avg |   20.59 fps |
MSI A75MA-G55 (1600) max |   31.65 fps |
GBT A75M-UD2H (1600) max |   36.77 fps |
MSI A75MA-G55 (2560) avg |   0 fps |
GBT A75M-UD2H (2560) max |   11.59 fps |
MSI A75MA-G55 (2560) avg |   0 fps |
GBT A75M-UD2H (2560) max |   17.22 fps |
Voor Far Cry 2 heb ik de ingebouwde benchtool gebruikt en hier alles op high gezet. De Gigabyte is hier net iets sneller met het gemiddelde fps, waarschijnlijk omdat de maximale fps ook wat hoger ligt dat het gemiddelde wat omhoogtrekt.
Voor beide borden geldt dat de benchmark prima draait, maar het mist nog net wat power om echt soepel te kunnen draaien.
Dirt 3
Dirt 3 |
---|
MSI A75MA-G55 (1600) |   21.50 fps |
GBT A75M-UD2H (1600) |   21.57 fps |
MSI A75MA-G55 (2560) |   0 fps |
GBT A75M-UD2H (2560) |   12.97 fps |
De verschillen in Dirt3 zijn vrij klein, ik denk niet dat iemand het verschil gaat zien tussen de 2 bordjes met 0.07 fps verschil. Beide systemen zijn net te traag om het soepel te kunnen spelen.
Energieverbruik
Om te kijken hoe dit bordje het doet met energieverbruik heb ik het vergeleken met de Gigabyte en dezelfde testsetup als voor de benchmarks.
Het verbruik heb ik gemeten in de volgende situaties:
• in idle, nadat Windows net was opgestart.
• onder fullload met een OCCT bench
• tijdens het afspelen van de birdscene met mediaplayer classic
• tijdens het spelen van een spelletje (Unmechanical, gebaseerd op de UT3 engine).
Stroomverbruik |
---|
MSI - idle |   37 W |
Gigabyte - idle |   38 W |
MSI - load |   115 W |
Gigabyte - load |   115 W |
MSI - vid |   61 W |
Gigabyte - vid |   63 W |
MSI - game |   85 W |
Gigabyte - game |   82 W |
Opvallend is dat de MSI niet echt zuiniger is dan de Gigabyte, terwijl MSI over het algemeen een stuk zuinigere borden neerzet dan Gigabyte. Of dit nu ligt aan het feit dat de Gigabyte erg zuinig is, of de MSI juist niet durf ik zo niet te zeggen, maar uit deze test blijkt wel dat het nauwelijks uitmaakt welk bordje dat je koopt als het op stroomverbruik aankomt.
Het systeem is lekker vlot om mee te werken, maar zoals bovenstaande benchmarks laten zien zijn zware games niet ideaal om erop te draaien zonder een videokaart erbij te prikken. Op lage resoluties kun je het wel soepel draaien, maar je moet dan wel flink inleveren op de beeldkwaliteit. De IGP is dus leuk voor de wat eenvoudigere dingen, maar verwacht nog geen wonderen in games.
Prijs
De prijs van het bordje ligt op zo'n 80 euro, al is hij niet heel goed meer te verkrijgen op het moment. De UD2H van Gigabyte ligt in hetzelfde segment, maar biedt je wel veel meer features dan dit bord.
Zou ik hem zelf kopen
De vraag die ik mezelf vaker stel als ik een stuk hardware ter review krijg, en me hier ook op z'n plaats lijkt is; zou ik dit bord zelf kopen?
En het antwoord daarop is: Nee.
Als ik zelf zou moeten kiezen en ik zou een bord met gelijke specs kiezen, dan zou ik nu kiezen voor de Gigabyte GA-A75-UD2H. Dat bord heeft niet zo'n vage UEFI als dit ding heeft en heeft WEL duallink DVI. En zeker dat laatste is iets dat ik wel erg jammer vind dat er op dit bordje niet zit en dat bord heb ik bij een vriend in werking gezien en lijkt verder prima te werken.
Het bord is op zich niet slecht, en ik ben er ook wel blij mee, maar dit zijn gewoon dingetjes die jammer zijn en voor mij reden genoeg dat ik niet zelf de keuze zou maken voor dit bordje.
Conclusie
De A75MA-G55 is een aardig bordje, maar de UEFI implementatie vind ik minder geslaagd, voor mijn gevoel is het toch niet helemaal stabiel.
Waarom MSI geen duallink geimplementeerd heeft is mij een raadsel, maar het is gewoon jammer dat het er niet op zit.
Verder is het een leuk bord dat op zich prima werkt en een leuke featureset biedt, maar ik vind het bordje het gewoon net niet. Ben je op zoek naar een A75, kijk dan even verder of er niet iets anders te vinden is. Kom je bij deze MSI uit dan is het geen slechte aankoop, maar ik ben er van overtuigd dat er betere alternatieven op de markt zijn, zelf zou ik kiezen voor de UD2H.
Gebruikt in combinatie met:
AMD A6-3500
Plextor M5 Pro 256GB
ADATA XPG2.0 1600
ADATA HM1200
