Review Alphacool NexXxos RXP-1 RAM Cooler

De “eerste” Cooler die de RAM ook echt koelt door zijn ontwerp!

Alphacool is een Duitse Firma waarover ik al eerder berichtte in mijn review over de Alphacool NexXxos 6990 GPU Water block. Link: http://tweakers.net/produ...xxos-atxp-6990-serie.html

Al langere tijd volg ik de serie van producten die op de markt komen voor het actief koelen van je RAM Sticks in het systeem. Ik kwam daarbij diverse opties tegen: Versies geschikt voor specifieke RAM fabrikanten. Waarbij koeling plaats vindt via montage op de platte bovenzijde van de “passieve” ram Cooler. Daarnaast kwam ik nog een fabriekseigen versie tegen met een geïntegreerde Water Cooling in de memory stick met uitgangen aan beide zijden (hoe koppel ik onderlinge ram Coolers?)

De Alphacool RAM COOLER is in Nederland uitstekend te verkrijgen via Aquatuning. Link: http://www.aquatuning.nl/...-G1-4---Shiny-Copper.html

Aangezien ik een PC heb met 4 naast elkaar gelegen RAM-slots, heb ik 4 van de betreffende RAM Coolers besteld. Zoals altijd werd de levering snel bevestigd en geleverd.

De Verpakking:
Zoals ik gewend ben van Aquatuning is de verpakking dik in orde. De doos is van stevig materiaal en goed strak ingepakt. Adressering is correct en ik heb getekend voor ontvangst. De individuele NexXxos RXP-1 RAM Coolers zaten keuring per stuk verpakt in een strakke Alphacool doos ( logo is het alpha tekentje : αCOOL). Per doosje een goed verpakte en zeer solide aanvoelende RAM cooler. Naast de cooler ook twee Thermal Pads. Alles zit keurig in een strakke doos met daaromheen een beschermende kunststofzak.

Foto's:
URL's invoegen
[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]

Materiaal:
Materiaal : Messing
Afmeting : H x B x D: 46 x 125 x 18mm.
Aansluitingen: 2 x G1/4 inschroefdraad
Gewicht : 233 gr.
Kleur : Shiny Copper volgens de Fabrikant (het lijkt meer zwart-vernikkeld, wel erg mooi)
Toepassing : Kan op elke type Desktop RAM; DDR1, DDR2 en DDR3
Voorzien van: 2 x Thermalpad (let op verwijder per Pad aan beide zijden de beschermfolie!!)


Montage en onderlinge koppeling
Hoe monteer je de RAM Coolers?
Stapsgewijs steeds met foto toegelicht:
Stap 1: Draai de drie schroeven uit de RAM Cooler
[url][/url]
Stap 2: Leg beide kanten plat neer
[url="[IMG]http://i903.photobucket.com/albums/ac240/Henkenator68NL/Pic11MountingMemCooler02.jpg[/IMG]"]
Stap 3:[/b] Haal aan één zijde de folie los en plak Thermalpads op de RAM Cooler
[url][/url]
Stap 4: Haal nu de tweede laag folie eraf, zodat de Thermalpad op de RAM Cooler ligt zonder folie!
[url][/url]
Stap 5: Leg nu de Memory Stick op de Thermalpad
[url][/url]
Stap 6: Haal nu de tweede laag folie ook van het losse deel af!
[url][/url]
Stap 7: Plaats het losse deel op het grote deel van de RAM Cooler
[url][/url]
Stap 8: Draai de 3 schroeven vast
[url][/url]

Zo ziet het eind resultaat eruit! De linker is zo gemonteerd dat de bovenst aansluiting bovenin zit en de tweede (180° gedraaid) heeft de aansluiting iets lager. Tip: let goed op dat je de RAM Sticks wel zo monteert dat ze in Slots op het moederbord passen (qua uitsparing).
[url][/url]

Montage en onderlinge koppeling
Als je meer dan één NexXxos RXP-1 RAM Cooler naast elkaar wilt monteren, komt al snel de vraag: Hoe monteer ik de Cool Blocks en hoe sluit ik ze onderling aan op de Waterloop?

Vanwege de onderlinge, ZEER KORTE AFSTAND, kun je niet met slangen werken. De enige optie die ik heb kunnen vinden is de volgende:

Een koppeling van Phobya van 180 ° draaibaar en uitschuifbaar (10-30mm). Uiteinde 2 x G1/4 draad. Materiaal: zwart vernikkeld Messing of blank Nickel
[url][/url]

Hoe monteer je 4 modules naast elkaar? Zie tekening hieronder:
[url][/url]

Ook de volgende foto's laten zien hoe je 4 stuks naast elkaar kunt koppelen
[url][/url]
[url][/url]

In theorie zouden de RAM coolers met RAM sticks er zo in moeten passen. Echter wat blijkt? De minimale afstand tussen de koppelingen is circa 28 mm (als ze in het moederbord in de slots zijn geplaatst!). Dit terwijl de koppelingen slechts tot 30 millimeter ingeschoven kunnen worden. Dit kan moederbord afhankelijk zijn dat heb ik verder niet gecheckt.

Hoe los je dit probleem op????
Simpel door de RAM Coolers zo te plaatsen dat de memory sticks er niet exact in het midden komen te zitten. Door de sticks om en om iets te laten verspringen, win je net de ruimte die je nodig hebt om de 180° koppelingen aan te sluiten. Zie tekening hieronder.
[url][/url]

Hier kun je het hoogte verschil zien tussen de montage van de memory sticks in de Cooler. Waarbij de linker MEMORY stick iets meer naar boven is geplaatst en de rechter iets meer naar beneden zoals weergegeven in de tekening. Het is millimeter werk maar dat heb je echt broodnodig.
[url][/url]
Foto: Close Up van RAM met Cooler erop gemonteerd in slots:
[url][/url]
Op de foto is goed te zien hoe het metalen deel van de RAM Cooler in hoogte verspringt! Daarnaast zijn bovenin de rode draden van de thermosensors ook goed te zien.

Het monteren in de kast
Het monteren van de Memory Stick met de Cooler erop komt nogal precies. Je moet ze zonder koppelingen of fittingen in de Slots drukken. Ik ben rechts begonnen. Daarna de tweede ernaast. De eerste zo geplaatst dat de aansluiting helemaal bovenin zit. De tweede met de bovenste aansluiting lager door de Cooler 180° te draaien. Hou daar rekening mee als je de stick in de Cooler monteert. Dus om en om inclusief verspringing. Zie eerdere opmerkingen en tekeningen daarover.

Dan de 180° bocht in elkaar schuiven en dan op de bovenste aansluiting van beide Cooler proberen aan te sluiten. Dat gaat moeizaam. Draai dan de moer van de eerste losjes vast en dan die van de tweede. Dan vast draaien. Onderaan de rechter Cooler een fitting waarop je een slang kan aansluiten. Dan de derde memory stick erin plaatsen. Dan de onderste 180° koppeling net als eerder genoemd plaatsen. Zo werk je verder. Met een kleine tang kun je de moeren nog wel iets aandraaien. Zet nergens kracht op als er spanning op de koppelingen tussen twee sticks staat. Sluit een slang op de beide buitenste sticks aan en sluit je waterloop. Controleer alles dubbel op lekkage.

Starten maar...

Zo ziet het eruit als de 4 Sticks met Coolers, koppelingen en fittingen op het moederbord zijn gemonteerd. Van iets verder af zie niets van de verspringingen van de Stick ten opzichte van de Cooler!
[url][/url]
[url][/url]
[url][/url]
[url][/url]

Test Setup

Het testsysteem bestaat:

• Asus Republic of Gamers Crosshair V Formula
• AMD Phenom II x6 1100 T OC@3689 MHz -> Water Cooled
• 4 x GEil Ram Sticks 1333 MHZ OC@1404 MHz
• ATI RADEON 6990 dual GPU 4 GB DDR 5 -> Water Cooled
• Alphacool VPP655 – Single Edition Pump
• XSPC DUAL 5.25” Bay reservoir
• 360 x120x4 mm Radiator (for 3 x 120 mm FAN)
• Inline Thermo-sensor
• Inline Flow-meter (die vertaalt in vloeistof draaiend wieltje in RPM)
• 2 x SSD in RAID0
• 2x HDD in RAID0
• JBOD: 1 x HDD en 1 x SSD
• CASE: Cooler Master HAF X
• 1 x Front Fan 240 mm (Pulling Air in)
• 1 x Side Panel Fan 240 mm (Pulling Air in)
• 3 x 120 mm Fans on top of Radiator (Blowing air out)
• 1 x 140 mm Fan in Backside (Blowing air out)

Cruciaal punt bij het test is het beschikken over goed meetbare resultaten. Aangezien mijn Republic of Gamers moederbord over een uitgebreide serie thermosensors beschikt heb ik die toe gepast. Om de metingen te kunnen vergelijken met voor en na het inbouwen van de NexXxos RXP-1 RAM Cooler heb ik de volgende temperaturen over 24h gemonitord: het moederbord, de CPU, de NorthBridge, de SouthBridge, De temperatuur van de beide Cores van mijn GPU. En natuurlijk de temperatuur van het geheugen. Hier toe heb ik een sensor precies tussen module 3 en 4 geplakt, aan de bovenzijde van de modules.

Werkload voor de test gedurende 24h:
3 uur online Gameplay Battlefield 3 (1920x1080 op ULTRA)
4 uur durende Antivirus Scan gehele systeem
3 uur film
1 uur AIDA64 stability Test (CPU, FPU, Cache, System Memory)
1 x Run Heaven 3.0 DX11 all on maximum settings (full AA, full AF, Full Tesselation)
Futuremark tests: 3DMARK11, PCMARK Vantage, 3DMARK Vantage
Normal use ca 6 uur: browsen, office application, foto-editing, skype
Idle Time

Metingen zijn verricht door het Loggen van de Temperatuur Sensor Waarden van HWINFO64 (gedetailleerde loginfo beschikbaar op aanvraag)

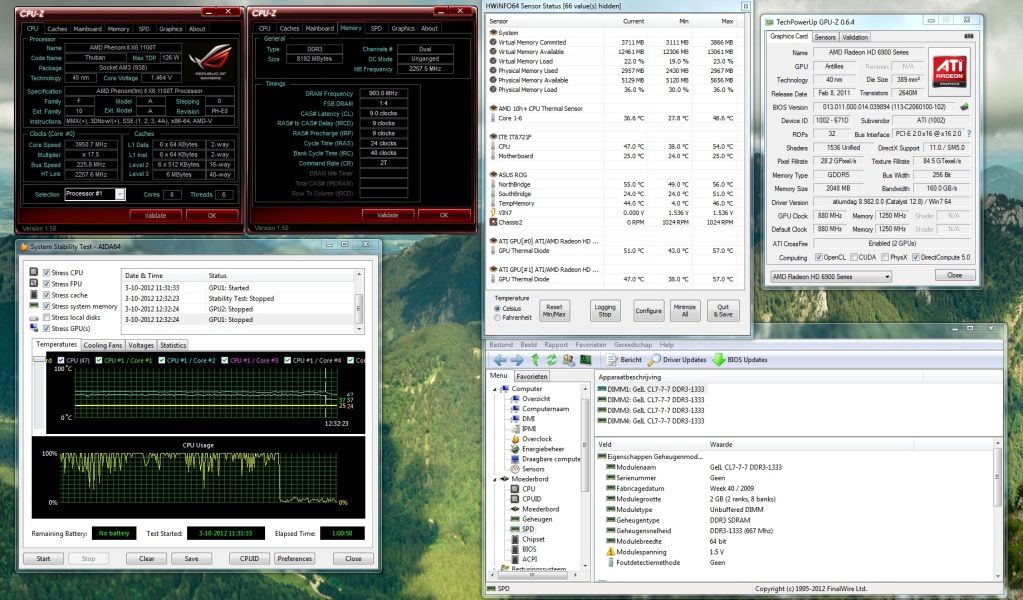

Test resultaten
[url][/url]
[url][/url]

Conclusie
1. De Alphacool NexXxos RXP-1 RAM Cooler presteert uitstekend! De temperatuur van de Memory Sticks is gemiddeld gezien sterk gedaald! Van 53 naar 37 ° Celsius. De maximum gemeten temperatuur was 87° en met water gekoelde RAM sticks 49° ! Een verschil van 38 ° Celsius.
2. Door het toevoegen van de 4 RAM COOLERS is de temperatuur op de andere meetpunten niet noemenswaardig gestegen. Met andere woorden de algehele prestatie van de waterloop wordt er niet door aangetast.
3. Opvallend is wel dat de Waterflow behoorlijk is teruggelopen van circa 2600 naar 1300 RPM. Dit terwijl ik daarvoor ook de pomp op maximum vermogen moet laten draaien. RPM= zoals weergegeven door de flowmeter, geeft niet aan hoeveel liter per uur er door het systeem gaat. Ik vermoed dat door de zeer nauwe kanalen in de RAM COOLER er minder snelle flow mogelijk is en er meer druk nodig is. Echter in de temperaturen vindt je dat nergens terug.

Ik ben al met al zeer tevreden over deze aankoop. De Coolers doen precies dat wat ik er van verwacht had! Een echte aanrader voor de Tweaker die zijn systeem graag overclockt maar toch lage temperaturen wil.
