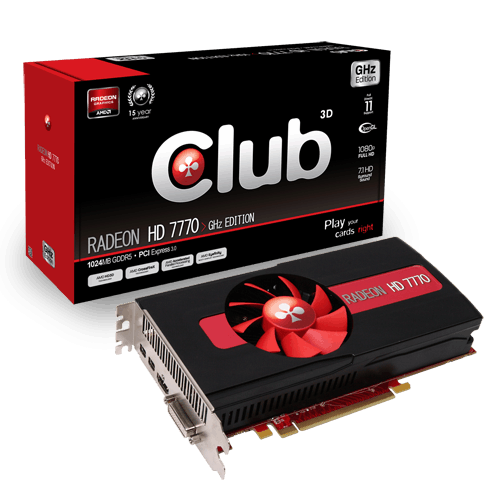

Club 3D Radeon HD 7770 GHz Edition

edit: BIOS geflasht met Sapphire BIOS.



Doel
Omdat ik tegenwoordig een videocamera heb die opneemt op AVHCD (aka MP4) 1920x1080 50fps heb ik gezocht naar een videokaart die de last van de CPU enigzins kon overnemen tijdens het renderen van de clips. Een tijdje geleden ben ik overgestapt van Abode Premiere naar Sony Vegas en deze ondersteund Open CL . Helaas ondersteunde mijn HD4770 videokaart dit niet goed, hoewel AMD zegt dat deze dat wel doet. Oude nVidia kaarten hebben wel goede ondersteuning voor Open CL. Vandaar dat ik op zoek ben gegaan naar een videokaart die dit wel ondersteunde.
Tevens wilde ik mijn zuinige desktop PC samenvoegen met mijn Game PC. Dit omdat ik weinig games meer speel en de games die ik nog wel speel oud zijn. Ook wilde ik wat meer power voor mijn zuinige desktop, want die was soms traag.
Geloof het of niet, maar ik ben overgegaan van WinXP naar Win7 x64. Dit alleen eigenlijk voor de betere ondersteuning van de software zoals Sony Vegas en 64bits applicaties.
Een alternatief was om de CPU te upgraden, maar mijn E8400 bevalt nog altijd uitstekend. De videokaart upgraden is een goedkopere en waarschijnlijk betere oplossing.
OpenCL door Anand getest


Volgens de specs wordt OpenCL 1.0 ondersteund. In de praktijk melden verschillende websites dat het niet werkt. Sony zelf zegt dat vanaf HD57xx Sony Vegas Pro wel de GPU gebruikt voor het encoden van film.

Eisen
Zuinig vooral idle.
Snel in Open CL. Info Open CL
Moet nog wel een oud spelletje fatsoenlijk kunnen spelen.

Reviews
Ik ga altijd uitgebreid reviews lezen en kijk dan welke kaart voor mij het beste is.
http://www.guru3d.com/art...-7770-ghz-edition-review/
http://www.tomshardware.c...-7750-benchmark,3135.html
http://www.techpowerup.com/reviews/HIS/HD_7770_iCooler/
http://nl.hardware.info/r...-ghz-edition--7750-review
http://nl.hardware.info/v...2876-144661-144452-144660

Keuze
De nieuwe videokaarten geproduceerd op 28nm SOI hadden de voorkeur, vanwege het energieverbruik.
nVidia GT640 va.90 euro -
AMD HD7750 va.90 euro
AMD HD7770 va.110 euro
Omdat nVidia soms kaarten hernoemen, heb ik dit merk gelaten voor wat het was. Straks krijg ik een 40nm SOI kaart. Bij AMD weet je zeker dat als je een HD7750/70 koopt deze 28nm SOI is. Tenminste dat hoop ik. Daarnaast zag ik wat GT640 kaarten met kleine koelertjes en dat deed me denken aan GeForce kaarten die tijdens gamen zoveel lawaai maakten dat je zou kunnen gaan denken dat je PC het raam uit zou vliegen.
De keuze was dus tussen de HD7750 en HD7770. Tweakers.net pricewatch
Prestaties: HD7770 30% beter
Temp/geluid: HD7750 kan passief worden gekoelt echter de standaard koeler van de HD7770 maakt niet veel geluid. Vanwege het kleine prijsverschil heb ik voor de HD7770 gekozen.

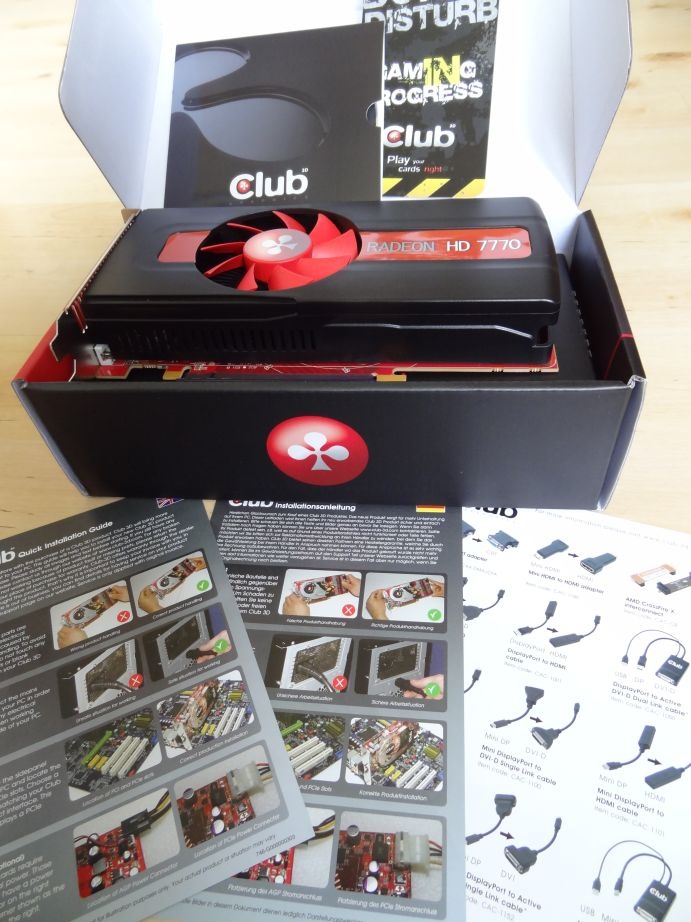

Pakketje
Zaten er vroeger nog wel eens een crossfirebridge, adaptertjes en kabeltjes in het pakketje, tegenwoordig helemaal niets. Ik doe er ook niets mee, maar toch. Wat wel erg netjes is, is dat er plastic kapjes over of in de aansluitingen achterop de kaart zitten. Zo komt er geen stof in.

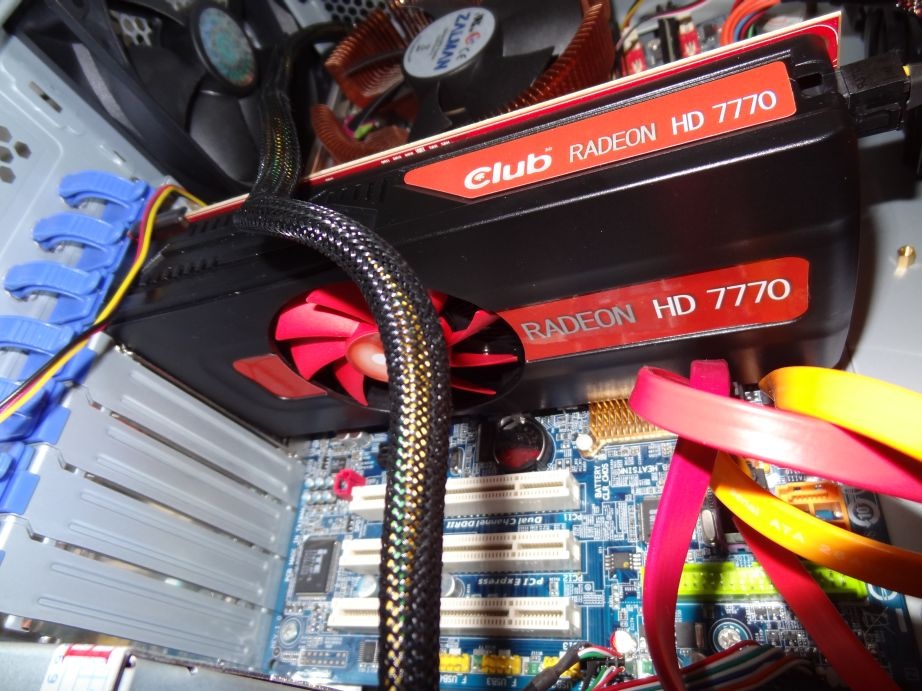

Installatie

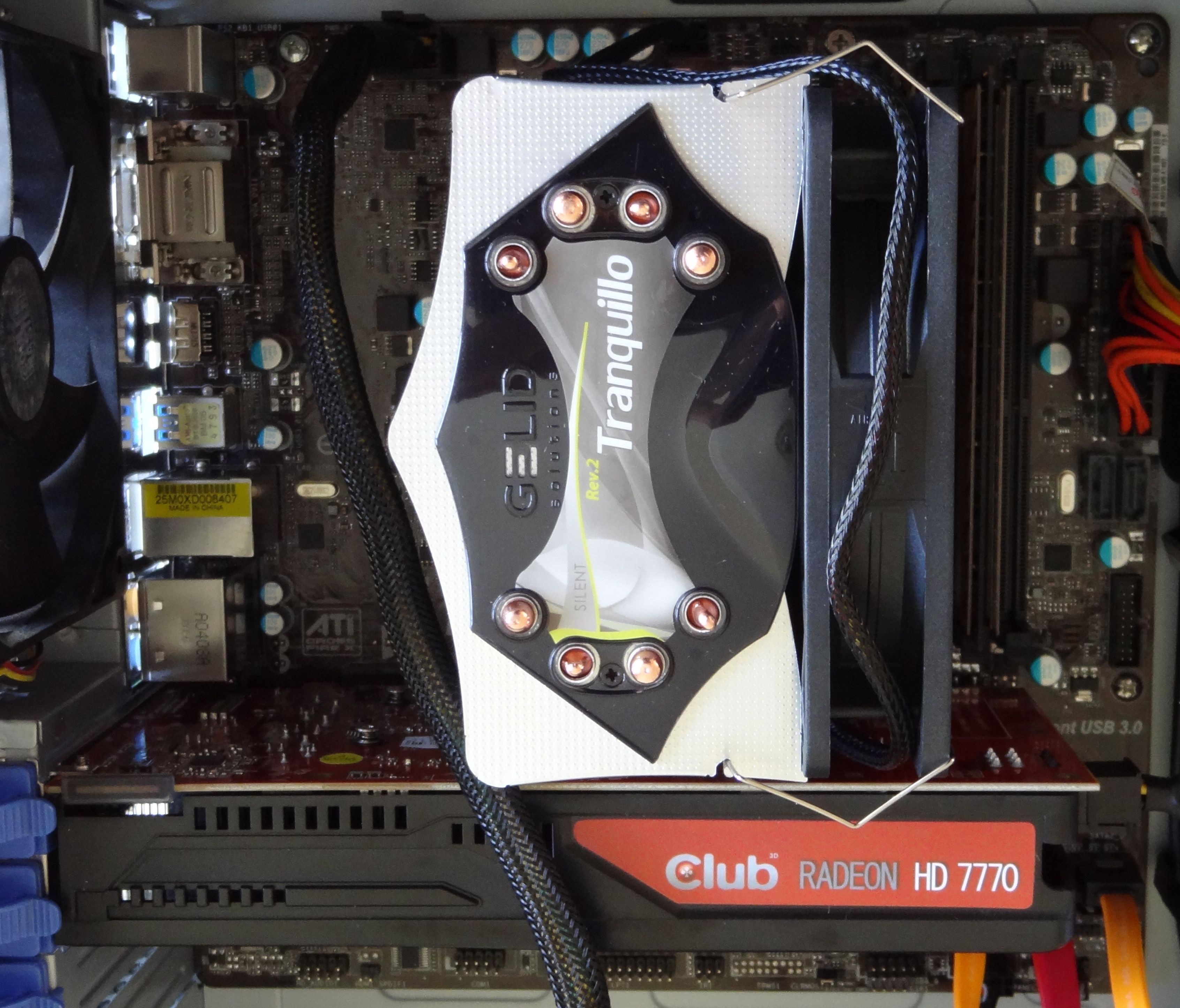

Mijn moederbord is best oud en ondersteund slechts PCIe 1.0. Deze kaart ondersteund PCIe 3.0. In de praktijk is er echter geen enkele beperking. Je kunt gewoon een voedingskabel aansluiten op de videokaart. De bandbreedte beperking van PCIe 1.0 is voor deze kaart geen beperking.

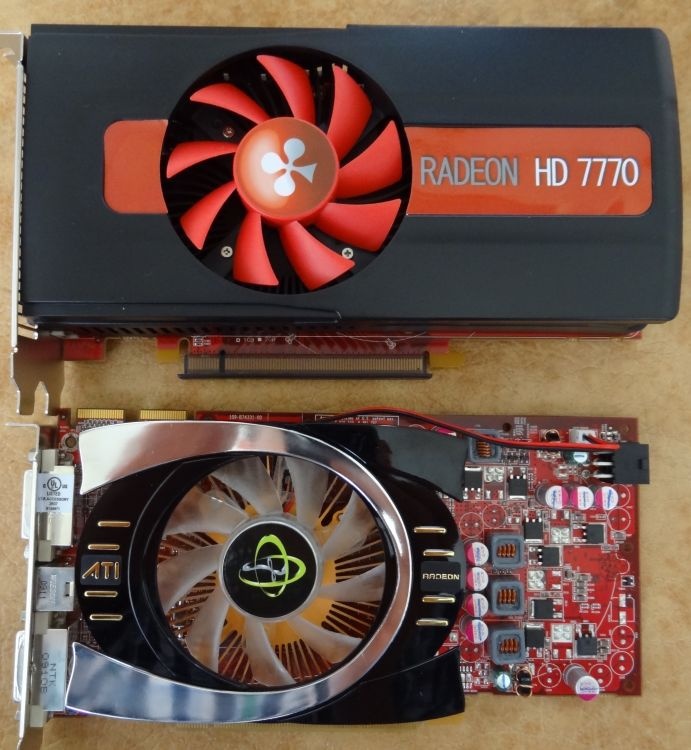

Ik wist dat je drivers moest verwijderen, dan de nieuwe kaart erin en drivers opnieuw installeren. Maar ik wilde weten of dat nog steeds zo was en heb gewoon de kaart gewisseld. Helaas het moet nog steeds. Dus Catalyst drivers er af, opnieuw opstarten, zelfde drivers weer installeren en benchmarken maar. Dat ging dus even niet. De kaart werd niet gedecteerd door Windows7. Installatie CD er maar in en oude drivers geinstalleerd, daarna de nieuwste er over heen en dat ging al beter. Windows wilde graag weten wat de presaties zijn van de kaart voordat hij Aero aan zet en dus moet je de prestatieindex even opnieuw bepalen. De HD4770 deed 7,2 en de HD7770 geeft een 7,5. Een kleine vooruitgang.



Features
Ik heb ze niet getest, maar de volgende dingen zouden moeten werken:
- Eyefinity™ 2.0 Technology
- DIGITAL MULTI-POINT AUDIO (DDMA)
- Graphics Core Next (GCN) Architecture and AMD App Acceleration
- ZEROCORE POWER
- AMD HD3D
- AMD POWERTUNE TECHNOLOGY
- PCI EXPRESS 3.0
- FAST HDMI technology
- AMD CrossFireX™ multi-GPU technology
- Multi-Monitor 21.6 Gbps bandwidth
Wat het allemaal inhoud kun je lezen op de Club 3D website

Prestaties
Wil je overclocken, volgens reviews is 1150 MHz core en 1325 MHz memory clock mogelijk.

De resultaten van de HD4770 kun je HIER vinden. Voor de zekerheid heb ik de metingen herhaald en de nieuwste benchmarks meegenomen.

Alle metingen met E8400@3,0GHz - 2x2Gb 800MHz 5-5-5-18 - Intel P35R

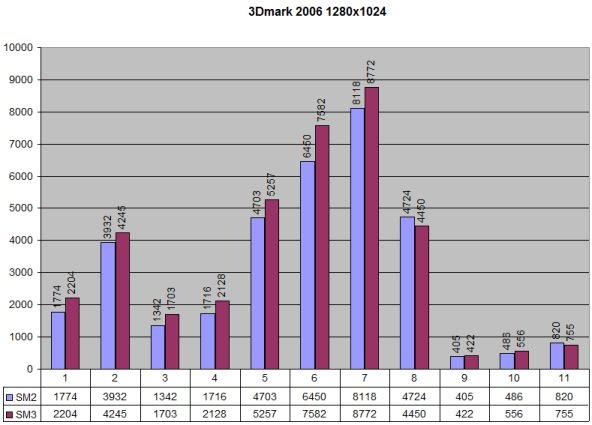

3Dmark 2006 1.1.0 - Windows XP prof SP3 x86 - driver 9.4 - SM2 - SM3
3Dmark 2006 1.1.0 - Windows 7 ultimate SP1 x64 - driver 12.6 - SM2 - SM3 (HD4770 & HD7770)
Vantage 1.1.0 - Windows 7 RC1 x64 - driver 9.4
Vantage 1.1.0 - Windows 7 SP1 x64 - driver 12.6 (HD4770 & HD7770)
http://en.wikipedia.org/wiki/3DMark

In de loop der jaren zijn de volgende kaarten zijn getest icm een E8400:
1 HD2600XT
2 HD3850
3 EAH3650
4 HD4650
5 HD4770
6 HD7770
7 HD7770 i5-3550
8 9600GT
9 GF8100
10 HD2400pro
11 7600Go T2300

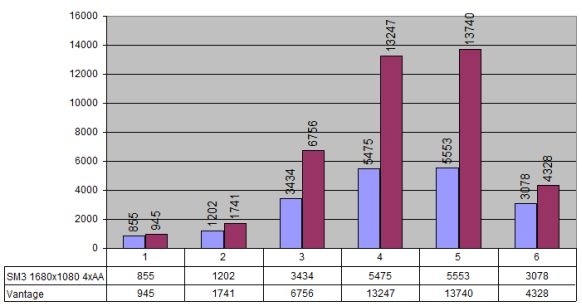

In deze tabel heb ik alleen de GPU testen vermeld, dus niet de CPU of het totaal. SM staat voor Shader Model. http://en.wikipedia.org/wiki/Shader_Model

1 EAH3650
2 HD4650
3 HD4770
4 HD7770
5 HD7770 i5 3550
6 9600GT

In deze testen heeft de snellere CPU nauwelijks invloed op de prestaties. Vantage @ default waardes 1280x1024 performance settings

In 3Dmark2011 1920x1080 scoort de HD7770/E8400 X1077. De i5-3550/HD7770 scoort X1089.
In LuxMark v.2.0 OpenCL benchmark scoort deze kaart 737 punten.
Cinebench R10 64bits open GL: 6733
SiSoft Sandra:


Je kunt bijna alle kaarten met elkaar vergelijken op AnandTech

Geluid
Het geluid van de fan is behoorlijk storend aanwezig. Je zou verwachten voor een kaartje die idle zo zuinig is dat een fan nauwelijks nodig is. Met Catalyst Control Centre heb ik de fan op van 35% naar 25% gezet en is nu niet meer hoorbaar. Als de fan lager dan 25% gaat draaien loopt de temperatuur op van 30°C naar 35°C. Als de kaart wordt belast en de temperatuur loopt op, gaat de fan niet harder draaien.
De oplossing is het flashen met een Sapphire BIOS. De temperatuur kan daarmee oplopen tot 60°C zonder dat de fan uberhaupt gaat draaien. Zonder belasting blijft de temperatuur op 44°C, dus passief koelen is goed mogelijk.
De HD4770 zit stock op 50°C, dus dit doet de HD7770 stukken beter.

BIOS flash
Vanwege een compabiliteit probleem van AMD Catalist Contol Centre met de i5 3550, heb ik deze verwijdert. Alleen zat ik nu met een probleem dat de fan weer veel lawaai maakte. Dus toch besloten de BIOS flash methode te gebruiken:
Download ATIwinflash
Download het BIOS van je keuze
Start ATIwinflash en maak een backup van je eigen BIOS.
Zet alle bestanden in 1 mapje (bijv c:\temp) en noem het gedownloade BIOS biosnew.rom iod.
Start - cmd - C:\temp\atiwinflash -f -p 0 biosnew.rom
Alles op eigen risico en je verliest je garantie.
Meer info op http://www.techpowerup.com/ http://www.techpowerup.com/articles/overclocking/vidcard/159

Energieverbruik

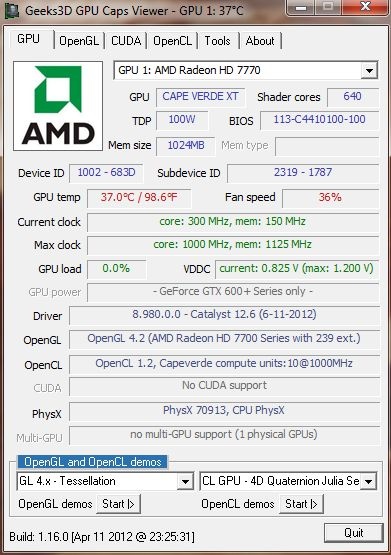

Volgens AMD maakt de Southern Islands chipset gebruik van ZeroCore technolgie. Een duur woord voor het terugklokken en verlagen van de spanning. Loopt de kaart lang idle dan is het opgenomen vermogen nog maar 3W. Die 3W klopt wel aardig met wat ik in de metingen vind. Echter ik weet niet wat ze bedoelen met langdurig, maar direct na een uurtje benchmarken clockt de kaart direct terug en is het opgenomen vermogen ook 58W, dus dit zal een verkooppraatje zijn. De eerste waarde is met de Intel E8400 en de 2de met de i5-3550.
PC uit: 2W - 2W
PC idle: 72W - 58W
Win7 schakelt monitor (en GPU?) uit: 72W - 58W
3D mark 2006 GPU tests:171W - 120W
Het opgenomen vermogen was erg lastig aflezen en er zat nogal wat spreiding in de metingen. Op mijn AMD systeem heb ik hier geen last van, dus dit ligt niet aan de meter.

Natuurlijk heb ik in Sony Vegas Pro Open CL uitgeprobeerd. Dat viel helaas wat tegen. Het renderen van een videoclip verliep niet sneller. Dat heeft waarschijnlijk te maken met het feit dat niet alle onderdelen van Sony Vegas Open CL ondersteunen. Alleen bepaalde transities ondersteunen GPU versnelling. Ik moet deze GPU ondersteunende effecten nog uitproberen.

Conclusie
De doelstelling was een zuiniger, krachtiger kaartje die OpenCL ondersteunde. Deze videokaart is idle zeer zuinig (3W) en dus geschikt voor dagelijks gebruik.
De kaart is zeker een stuk krachtiger dan de HD4770, terwijl de TDP 80W is gebleven.
Open CL en videobewerking valt tegen, maar dit ga ik nog verder uitzoeken.
Ik ben tevreden met mijn keuze voor de HD7770, alleen zou ik wel even kijken voor een HD7770 met een betere koeler, of betere BIOS settings.
