Fractal Design Define XL (Zwart)

Korte specificatie:
Formfactor: E-ATX
Voeding: geen
Aantal 5,25" bays 4
Aantal 3,5" bays 10
Breedte 232 mm
Hoogte 560 mm
Diepte 561 mm
Ledig gewicht 18 kg (Met alle inhoud zoals onderaan vermeldt 23,7 kg)



Verpakking
In de doos zit de in plastic verpakte kast stevig geklemd tussen piepschuimpanelen. Uiteraard is de handleiding voor het uitpakken direct bij opening beschikbaar. Die handleiding bestaat uit zegge en schrijve 1 A4 vastgeniet in een glanzende kaft. Naast wat korte instructies staat hierin ook hoe je de fans kunt vervangen of de optionele fans kunt monteren.



Uiterlijk
De kast ziet er zeer strak en naar mijn mening fraai uit. De zijpanelen, de achterzijde en het bovenpaneel
zijn uitgevoerd in een vrij matte zwarte laklaag*.



Op de deur zit een beschermfolie. Als dit is verwijderd komt de glanzende lak prachtig tot zijn recht. Een leuk detail is dat deze laag ongevoelig lijkt voor vingerafdrukken.

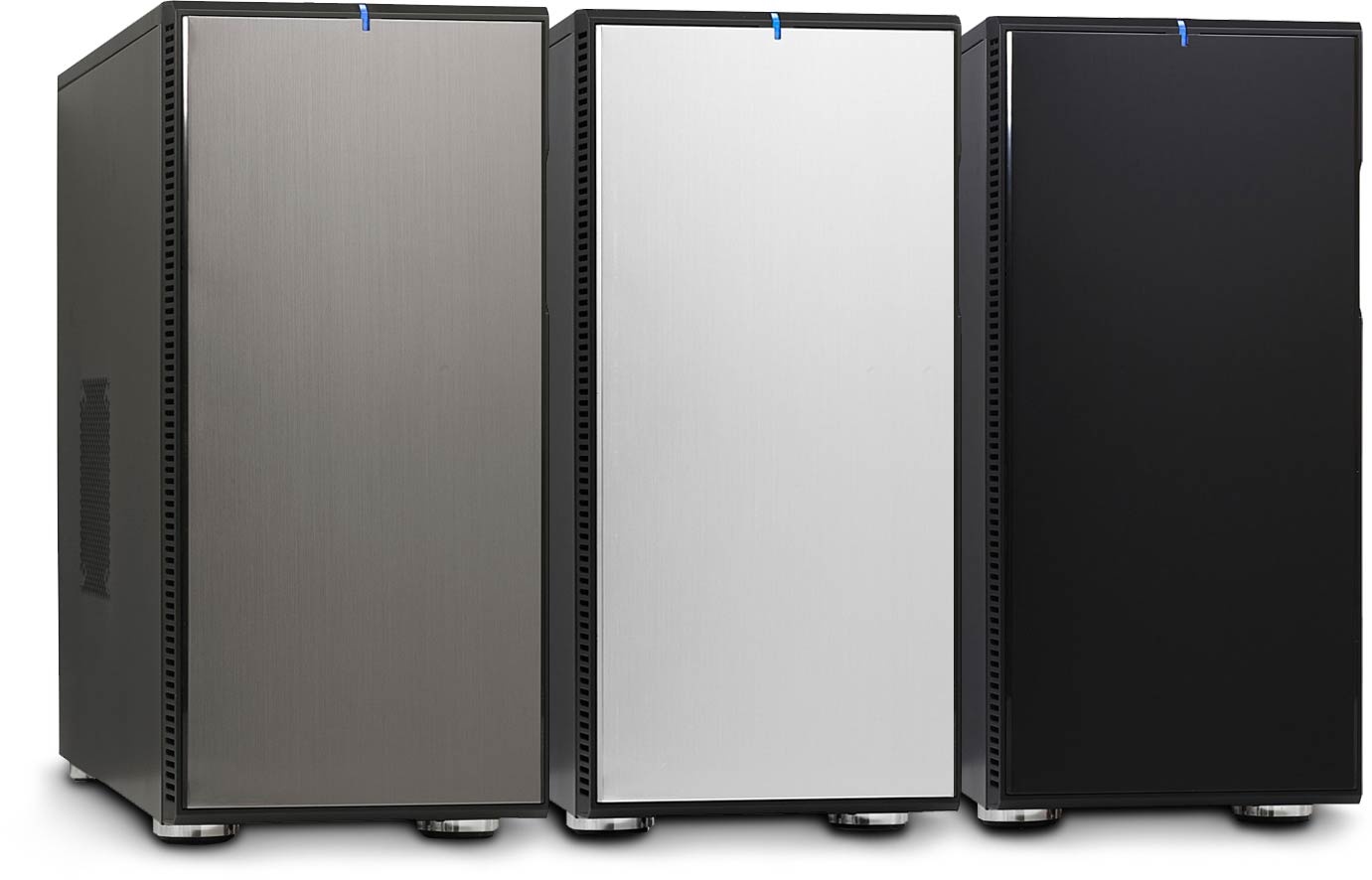

* De kast is in drie kleuren leverbaar

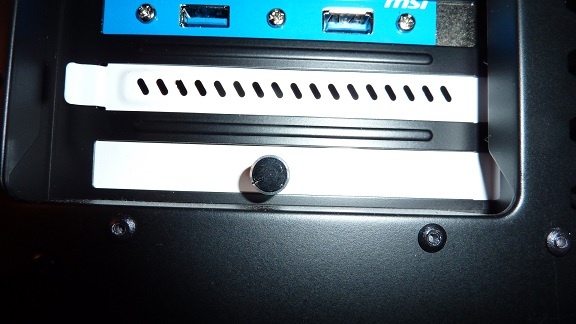

Aan de achterzijde is niet veel speciaals te vinden tenzij je de glanzend witte afdekplaatjes voor de sloten bijzonder vindt. Het enige wat er lettterlijk uitspringt, is de knop van meegeleverde fancontroller.



De kast staat op 4 fraaie chromen "pootjes" waardoor de kast vrij staat van de vloer waardoor de PSU met de ventilator naar onder gemonteerd kan worden. Hier vind je ook een uitneembaar en wasbaar stoffilter.

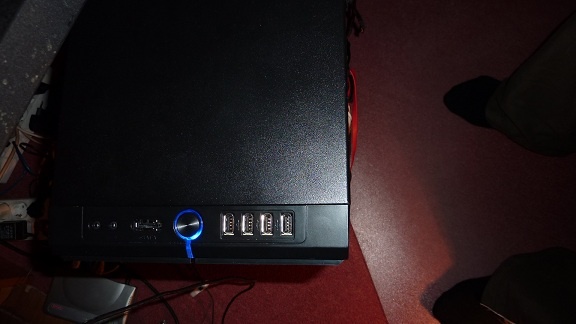

Aan de bovenzijde zit een microfoon- en een hoofdtelefoonaansluiting, een eSATA-aansluiting en 4 USB aansluitingen. Uiteraard ontbreekt een powerbutton niet die eenmaal ingeschakeld een fraai blauwe ledverlichting toont.



De resetknop is trouwens te vinden áchter het deurtje.

Na opening van het deurtje zijn er 4 5,25 slots met afdekplaatjes zichtbaar die eenvoudig zijn te verwijderen door aan de rechterzijde een klepje om te klappen. Daaronder bevind zich een grote klep die de ventilators en het stoffilter verbergt. In het frontpaneel zijn er aan beide zijkanten roosters waardoor lucht naar binnen wordt gezogen.



Binnenzijde
Elk zijpaneel zit met 2 zwarte thumbscrews vast. Als die zijn verwijderd is elk zijpaneel eenvoudig te verwijderen door ze naar buiten te klappen. De panelen zijn voorzien van geluiddempend materiaal wat al verwacht kon worden omdat dit zich ook aan de binnenkant van het deurtje van het front bevindt.

In het linker paneel is het ventilatierooster ook met dit materiaal bedekt. Zonodig kan men dit verwijderen.

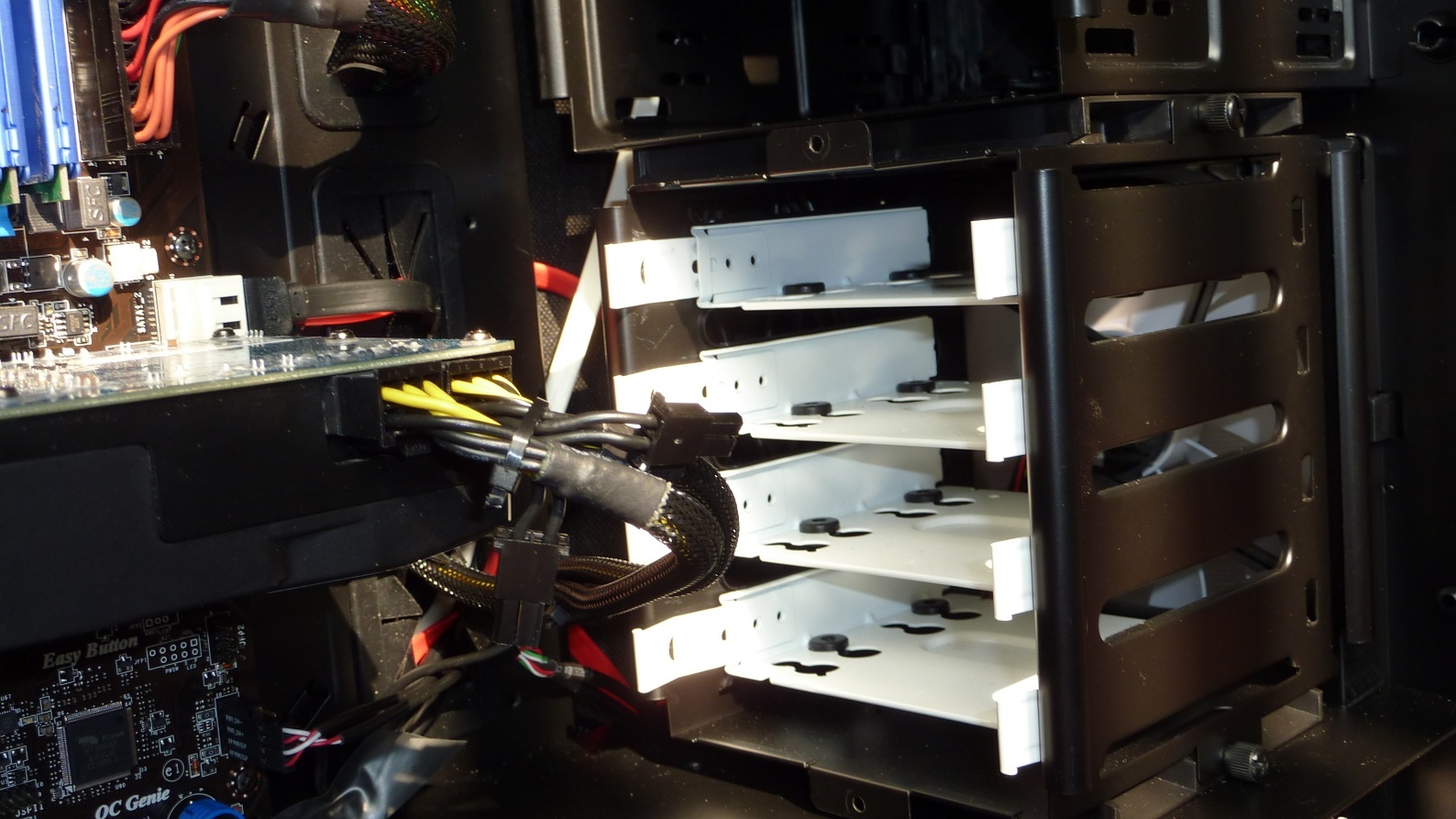

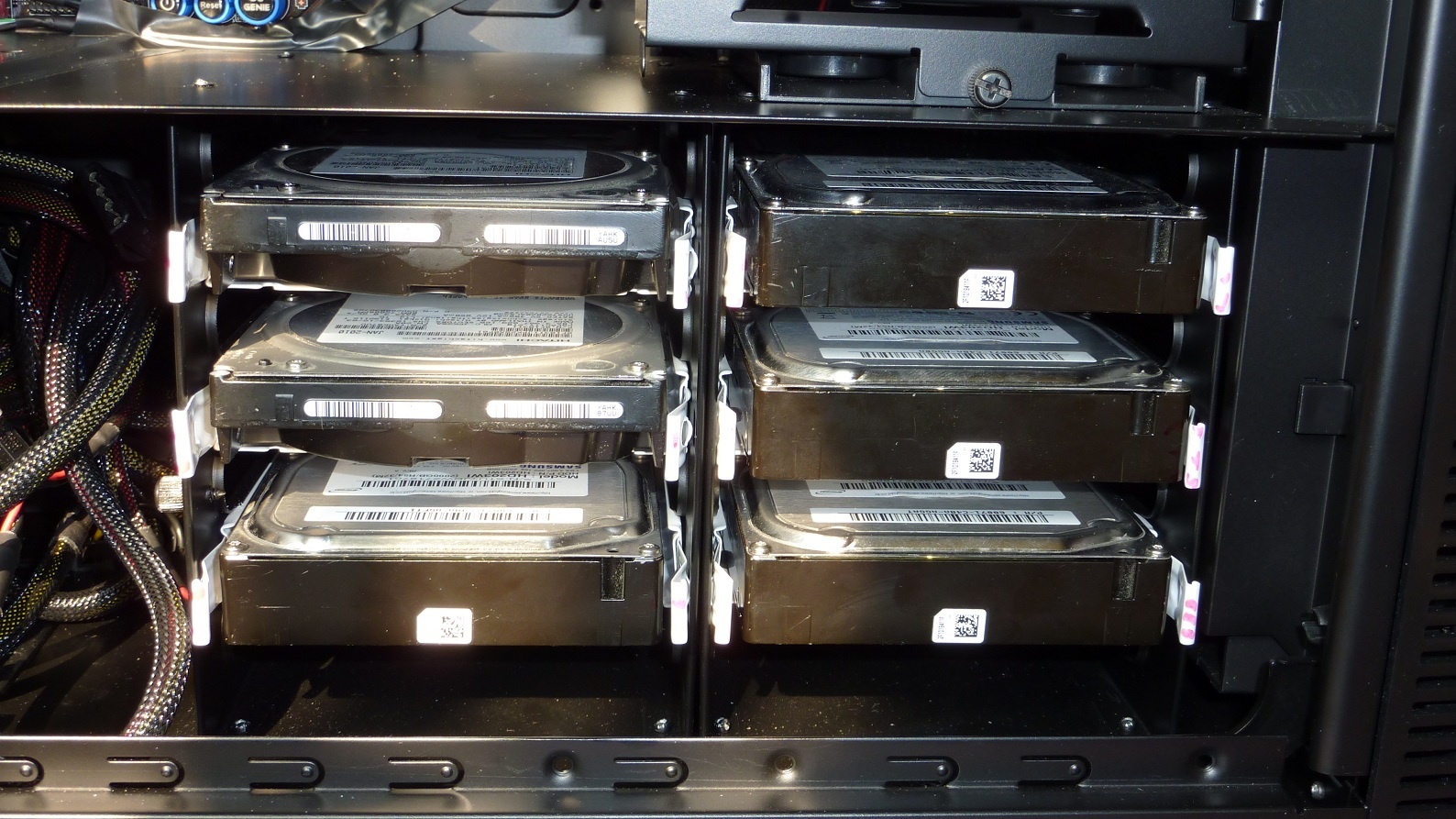

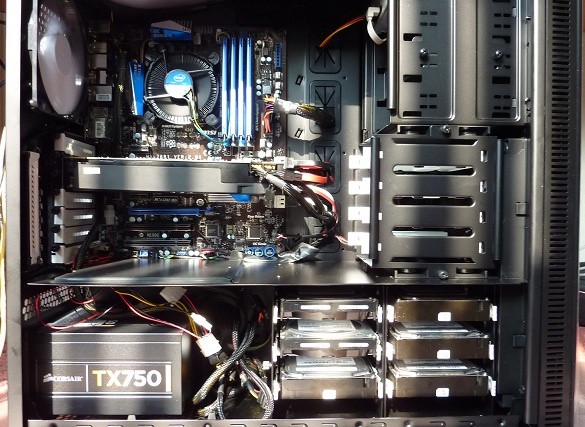

De kast bestaat uit 2 compartimenten. Onderin is er plaats voor de voeding en er zijn 2 HDD racks geplaatst met in elk rack plaats voor 3 HDD's die d.m.v. sliders geplaatst worden.

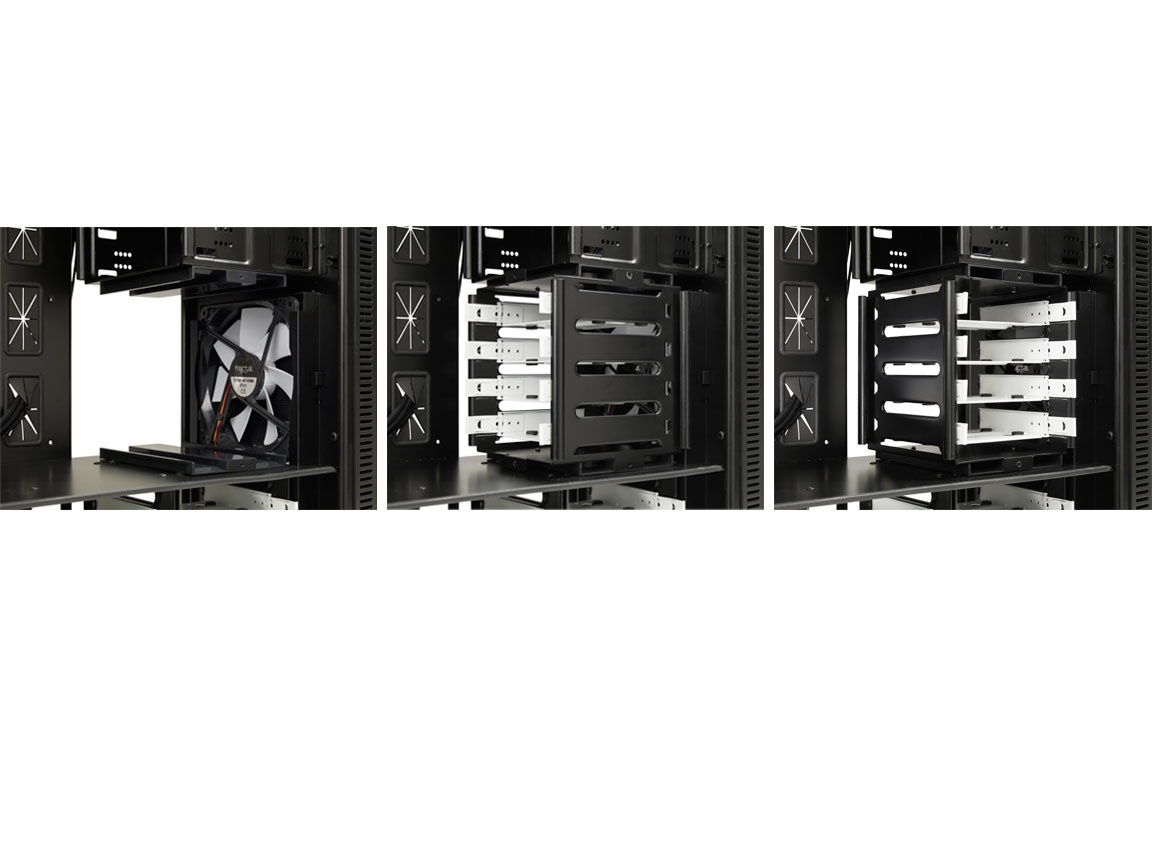

Het grotere compartiment daarboven heeft ook 1 (verwijderbaar) HDD rack en biedt plaats voor 4 HDD's.



Hier bevindt zich ook de 5,25" ruimte waar plek is voor vier apparaten zoals CD/DVD/Blu-Ray-speler of een cardreader e.d. Een converter afdekkapje van 5,25" naar 3,5" is meegeleverd.



Standaard is er een 18cm fan bovenin de kast geplaatst. Doordat deze ietwat schuin is gemonteerd, werd het mogelijk de uitlaat naar de achterzijde van de kast te brengen.



Daar bevindt zich ook een 14cm fan waarvan een 2e exemplaar zich aan de voorkant bevindt. Daaronder kan ook nog een 12cm fan worden geplaatst terwijl aan de zijkant nog plaats is voor een 12cm of 14cm fan.

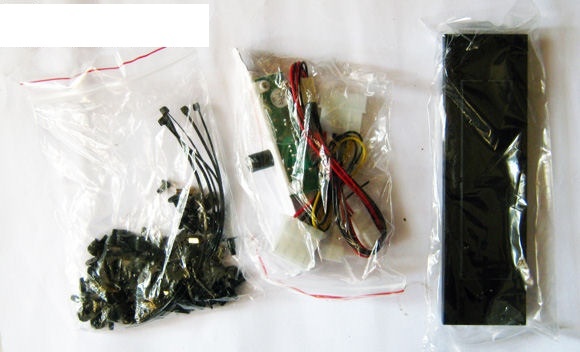

In een van de 3,5"racks zit een kartonnen doosje met daarin een behoorlijk hoeveelheid zwarte schroeven en thumbscrews. Het enige daarin dat niet zwart is zijn de afstandsbusjes waarop het moederbord uiteindelijk komt te rusten.

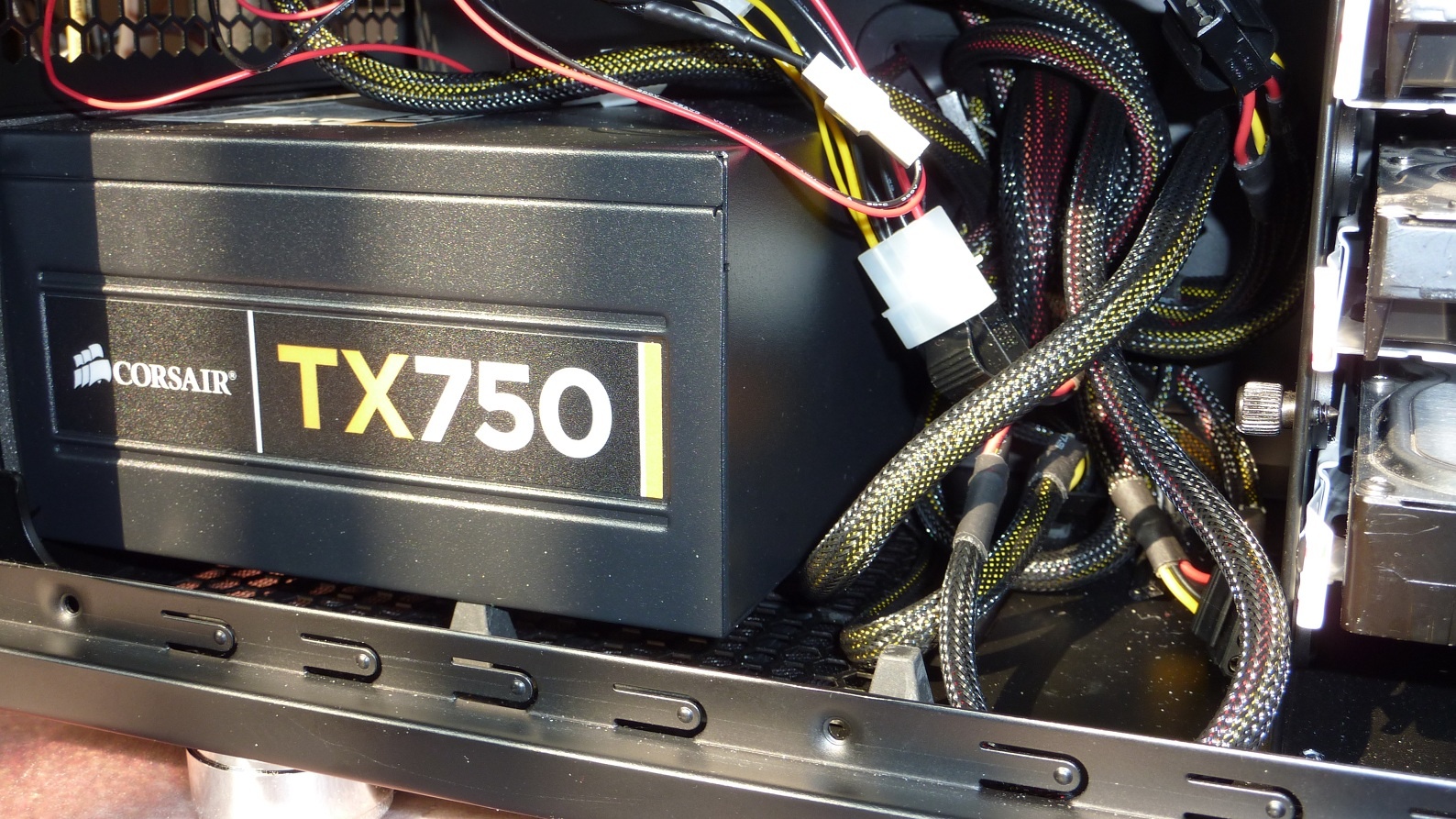

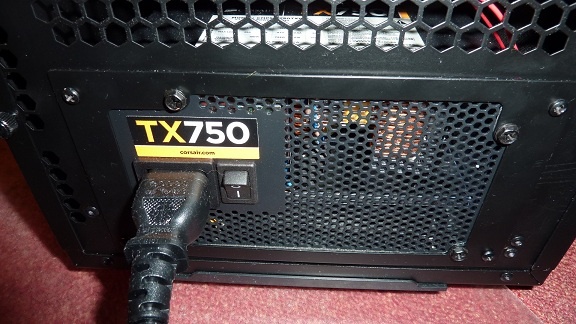

Op de bodem waar de PSU moet komen bevinden zich 4 grote rubbers waarop de PSU rust. Om deze te plaatsen moet eerst een backplate worden losgemaakt, voorzien van een siliconenafdichting, die dan weer op de voeding wordt vastgezet. Als dit is gedaan kan het geheel vanaf de buitenzijde in de kast
worden geschoven en kan de backplate weer worden bevestigd.





De PSU kan op 2 manieren worden geïnstalleerd, met de fan naar onder óf naar boven. Het
eerdergenoemde stoffilter onder de bodem geeft al aan dat de beste manier naar onderen is omdat dan koelere lucht wordt aangezogen.



Maakt men de keus om de PSU-fan aan de bovenzijde te plaatsen dan zal warmere lucht uit het van de
bovenkant afgescheiden onderste compartiment worden gezogen. Die warme lucht kan echter door andere aanwezige ventilatieroosters ook ontsnappen.

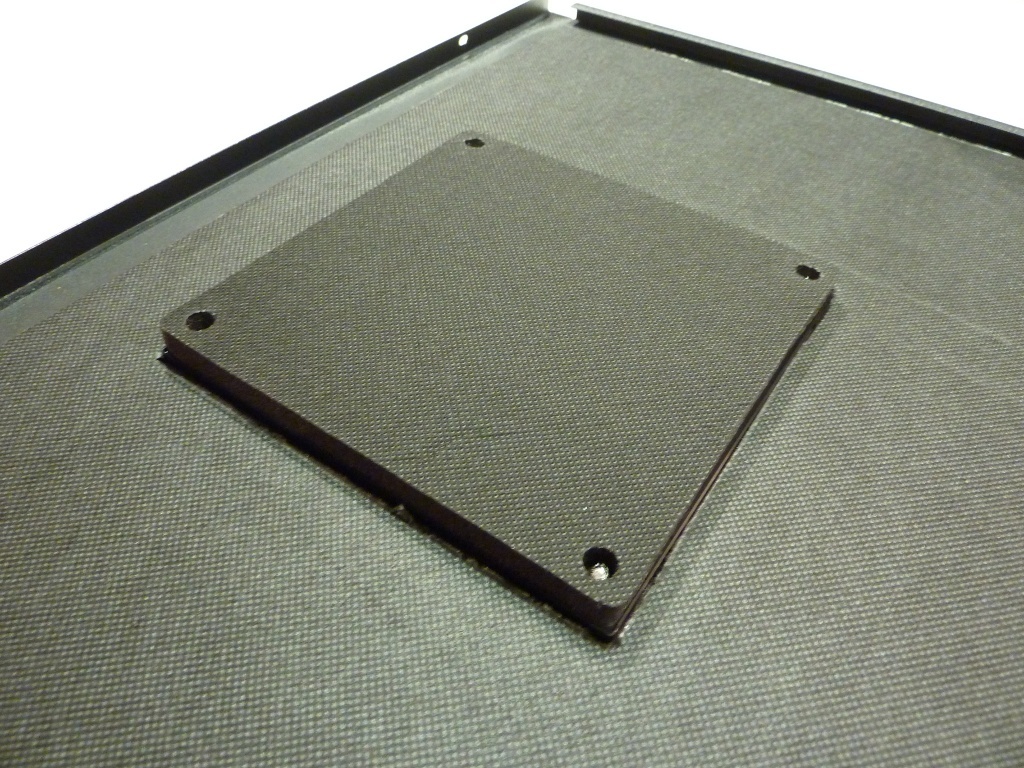

Een verrassing is dat er boven de PSU een plastic luikje is dat door een thumbscrew los te draaien kan worden weggenomen waardoor dan ook de warme lucht uit het bovenste compartiment door de PSU zal
worden opgenomen.

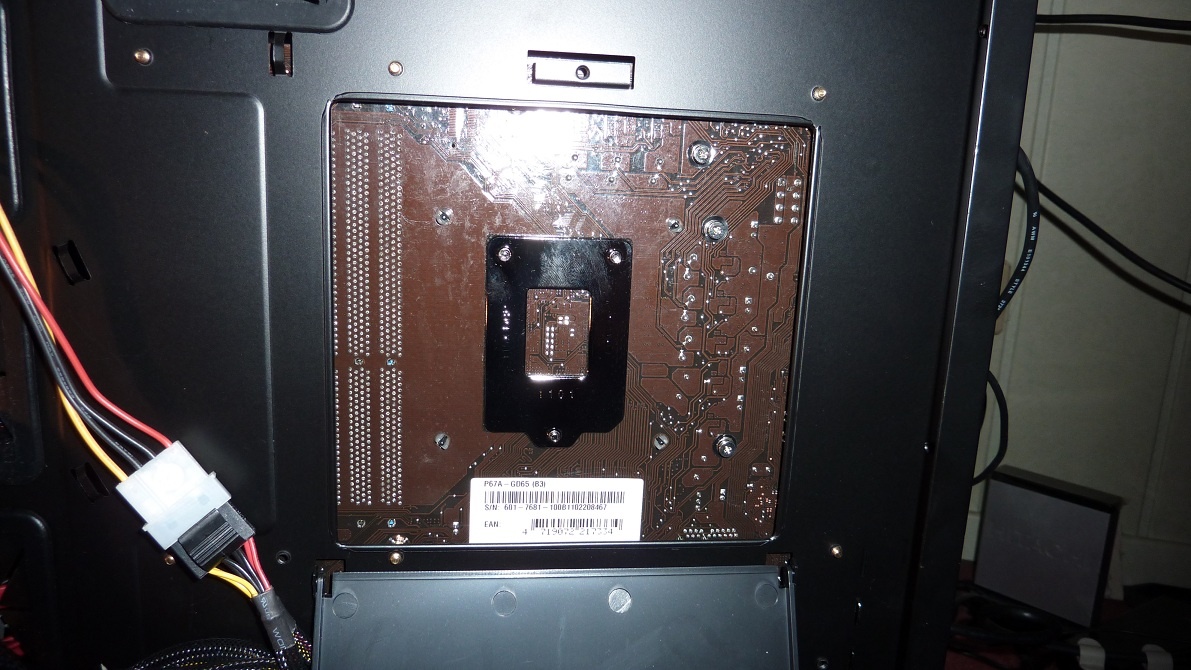

In de metalen plaat waarop het moederbord wordt gemonteerd zit ook een plastic klepje wat ontzettend handig is om een after-market koeler te plaatsen als het moederbord al is bevestigd.

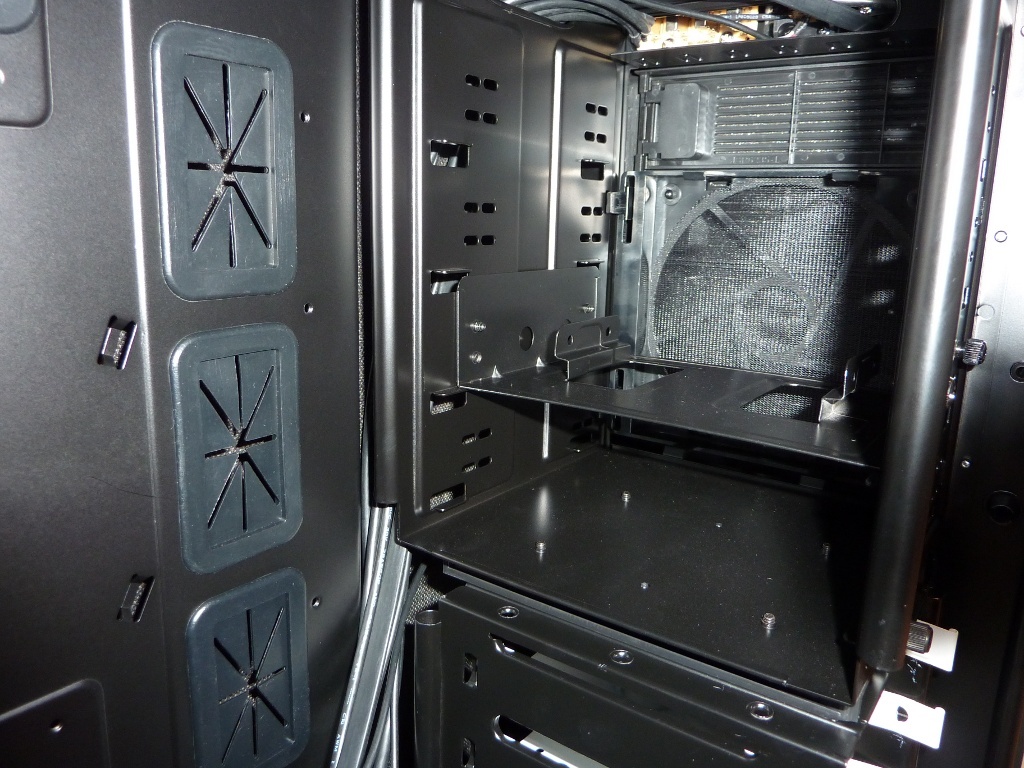

Er bevinden zich echter nog meer nuttige uitsparingen in de kast. Een is er in het onderste compartiment waar alle benodigde kabels vanaf de voeding doorheen kunnen worden gevoerd. Deze maar ook alle andere uitsparingen zijn voorzien van siliconen afdichting dat deels is ingesneden zodat de kabels niet langs scherpe metalen delen kunnen schuren. Ook is dit materiaal vriendelijk voor de vingers van de gebruiker. Kans op een flinke met bloed gepaard gaande snee is geheel uitgesloten.

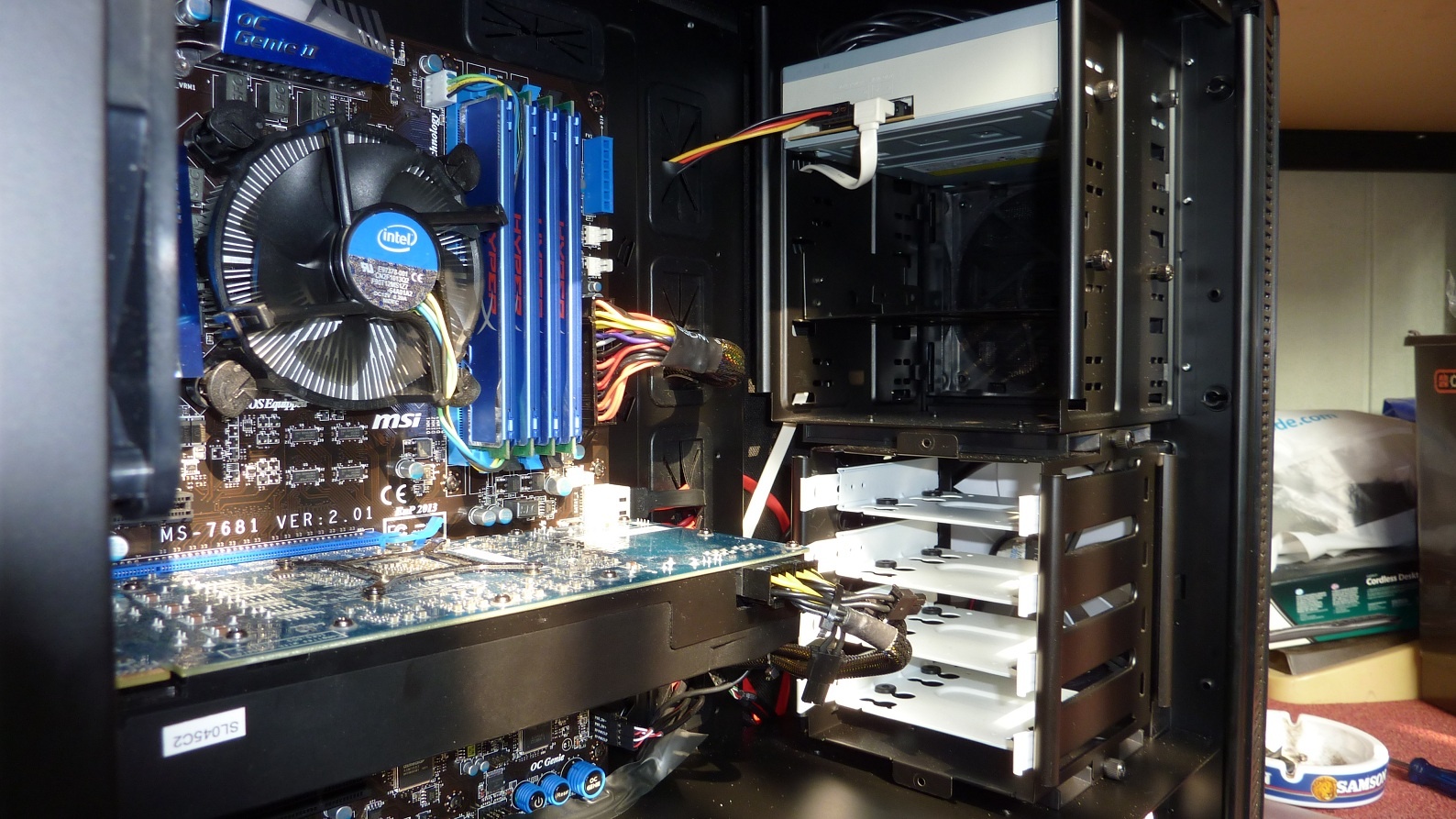

De kast heeft niet voor niets de toevoeging XL gekregen. Het monteren van de hardware is
een fluitje van een cent. Er is geen gepriegel nodig om net dat ene piepkleine schroefje op die nauwelijks
bereikbare plaats vast te zetten. Ruimte voor een lange VGA-kaart is er ruim voldoende.

Wel is het slim om een PSU te kopen met een wat langere 8 pins CPU aansluiting. In mijn geval was deze te kort om via de achterzijde te lopen en via de opening boven het moederbord weer terug naar binnen te voeren. Dit was uiteindelijk de enige kabel die in eerste instantie duidelijk zichtbaar was. Uiteindelijk kan deze toch keurig netjes bevestigd worden door deze door de uitsparing links van de VGA-kaart te voeren.

Het monteren van de HDD's is een werkje van niets. Bracket uit het rack halen, vastschroeven en weer
terugplaatsen wat overigens ook op 2 manieren kan, met de aansluitingen van de HDD's links richting compartiment of aan de achterzijde.





Alle SATA stroom- en datakabels kunnen vanaf de achterzijde in de HDD's worden gestoken om daarna
via de uitsparingen naar de aansluitingen op het moederbord geleid te worden. De kabels voor de
aansluitingen op het frontpaneel kunnen ook op dezelfde manier nauwelijks zichtbaar worden vastgezet.

Het plaatsen van een CD/DVD/Blu-Ray speler gaat vrijwel vanzelf. Afdekklepje uit het front klikken, speler erin en binnen vastzetten met wat thumbscrews en klaar is Tweaker Henk. Alleen de zijpanelen er weer op nadat uiteraard ook alle kabels aan de achterzijde met de bijgeleverde tie-rips zijn opgebonden en aan een of meerdere speciale daarvoor bestemde punten zijn bevestigd.

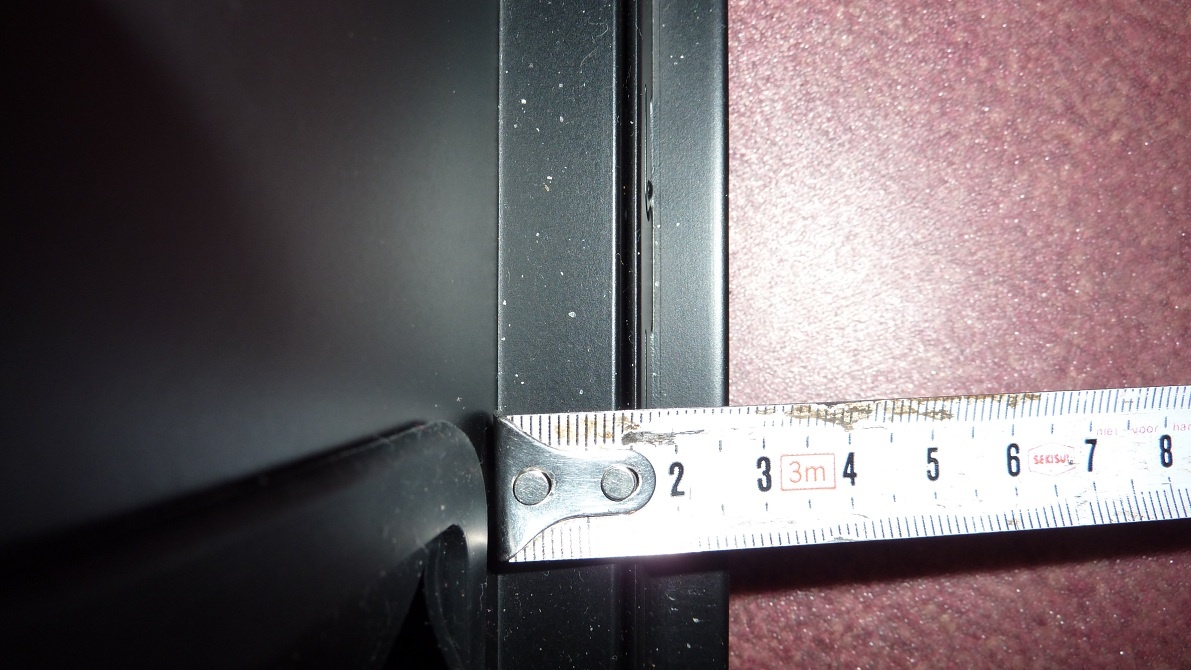

Er is voldoende ruimte, 1,5-2,5 cm, tussen de achterwand en het zijpaneel waardoor het paneel eenvoudig sluit.

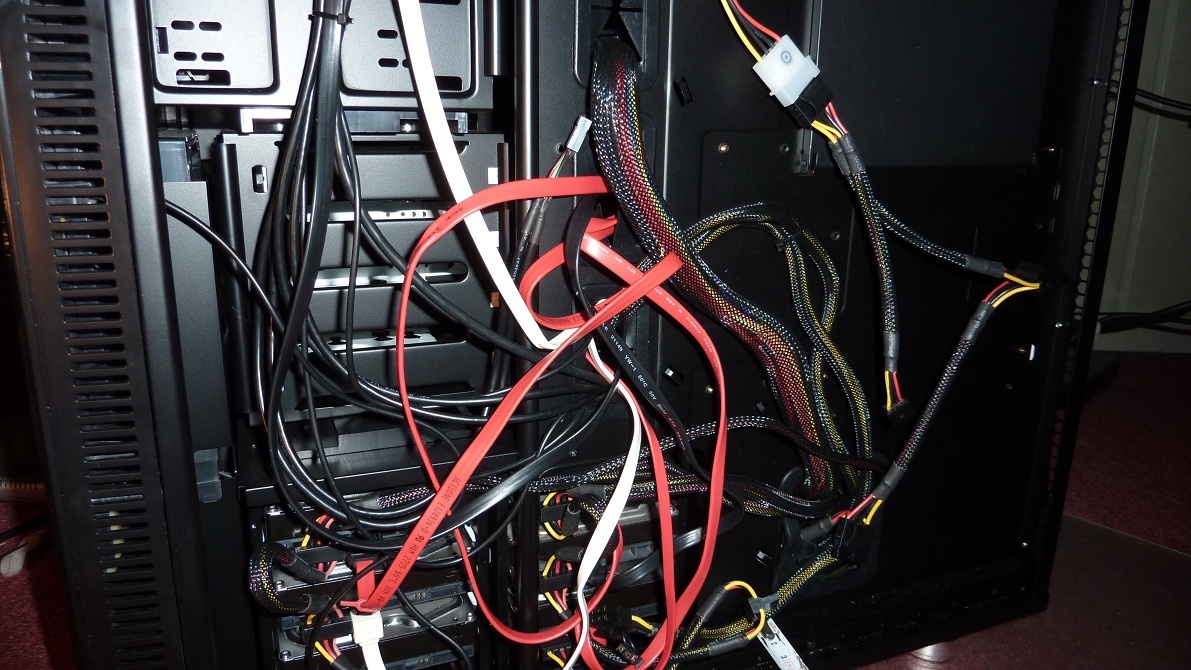

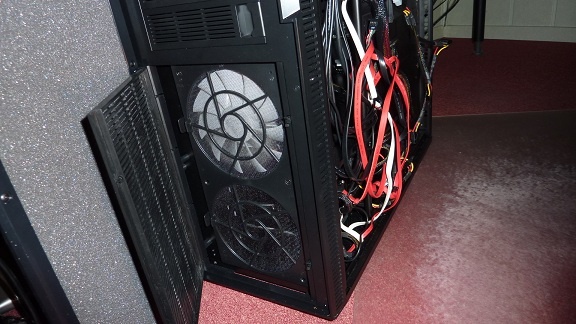

Wel is het aan te bevelen ook het kabelmanagement daar goed in orde te brengen en niet zoals op onderstaande foto.



Geen Tweaker die dit zo laat natuurlijk, maar is het soms niet gewoon leuker om nog altijd iets te moeten afronden?

Deze review....
bevat misschien (nog) wat taal- of schrijffouten
is geschreven met gebruikerservaring in het hoofd van een 10-tal merken/soorten behuizingen sinds 1983

De reviewer...
heeft geen enkele binding met de fabrikant en/of de importeur
is zeer enthousiast over deze behuizing
vraagt om commentaar
beantwoordt natuurlijk z.s.m. eventuele vragen
corrigeert of vult deze review nog aan

Disclaimer in het nederlands
De meeste plaatjes zijn van mijn eigen kast, maar er zijn er ook enkele afkomstig van het internet. Als u redenen heeft waarom ik deze niet mag gebruiken dan kunt u mij dit laten weten. De foto's worden dan z.s.m. vervangen

Disclaimer in english
Most of the pictures are of my own case. However, there are some taken from the internet. If there's any reason you don't want these pictures used, please contact me and I will replace them asap.

Mijn Fractal Design Define XL heeft als naam Truus XL 2 en vervangt Truus XL 1

In de kast zit sinds Maart 2011 tot op heden:

#	Product	Prijs	Subtotaal
1	Corsair Enthusiast TX750 V2	€ 89,64	€ 89,64
1	Intel Core i7 2600K Boxed	€ 265,50	€ 265,50
2	Kingston HyperX Blu KHX1600C9D3B1K2/4GX	€ 40,-	€ 80,-
1	MSI P67A-GD65 (B3)	€ 146,37	€ 146,37
4	Samsung Spinpoint F3 HD203WI, 2TB	€ 0,-	€ 0,-
1	Sapphire Toxic HD 6850 1GB GDDR5 PCIE	€ 155,59	€ 155,59
1	Sony Optiarc AD-5260S Zwart	€ 16,32	€ 16,32
Bekijk collectie Importeer producten		Totaal	€ 1.628,10

Een leuke videoreview




Alvast bedankt voor de reacties.
