be quiet! Shadow Base 800FX Zwart

Inleiding

Met dank aan Tweakers heb ik de be quiet! Shadow Base 800 mogen ervaren. In deze review zal ik over mijn bevindingen gaan. Ik zal hier mijn oude behuizing ter vergelijking gebruiken, dit is een Phanteks Enthoo Luxe, een mid-tower van een redelijk vergelijkbaar formaat uit 2014. Deze behuizing heeft mij toen € 128 gekost. Ik heb bij mijn oude behuizing de nodige modificaties gedaan. Het is dan ook geen zuivere vergelijking.

Productomschrijving

be quiet! adverteerd de Shadow Base 800FX als een mid-tower behuizing met goede airflow en veel ruimte. De focus ligt hierbij op systemen met grootte videokaarten en AIO water koelers.

Deze behuizing ondersteund Radiatoren tot en met 420MM voorin en op papier ook bovenin, meer hierover later in mijn review.
De ruimte voor videokaarten en voedingen is denk ik voor de meeste gevallen onbeperkt.

Wat betreft opslag Is dit wat kariger. Zoals de behuizing verkocht wordt maximaal 2 3.5inch schrijven of 4 2.5 inch schijven. Met een asterisk voor de FX versie, hier neemt de fan / RGB-hub standaard een van de 3.5 / 2.5 inch slots in. Het is ook mogelijk om 2 extra 3.5/2.5 inch bays aan te schaffen bij be quiet!, maar als je dat nodig hebt, zijn er misschien geschiktere behuizingen.

Varianten

De Shadow Base 800 komt in 3 verschillende versies,ik heb zelf de zwarte 800FX versie mogen testen.
Dit is de meest complete versie en komt met 4 adresseerbare RGB (ARGB) ring fans, een ingebouwde fan / RGB hub en 2 ARGB strips aan de voorkant.

Hieronder de verschillende versies nog even neergezet.

Versie	ARGB Strips	Fan / RGB hub	Fans
800FX	Ja (2x)	Ja	4x ARGB
800DX	Ja (2x)	Nee	3x zonder RGB
800	Nee	Nee	3x zonder RGB

Installatie

Gebruikte componenten

Ik heb voor het bouwen de volgende relevante componenten gebruikt:

Moederbord	Asrock B650 LiveMixer
CPU	A MD Ryzen 7 7800X3D
GPU	AMD RX 7900 XT (XFX Speedster MERC310)
CPU Cooler	Arctic Liquid Freezer II 420MM
Voeding	be quiet! Pure Power 12M 750W
Opslag	3x M.2 SSD (deze zijn niet zichtbaar in deze build)

Het bouwen zelf

Voeding

Voor het grootste deel ging het bouwen soepel. hieronder mijn bouwproces stap-voor-stap.

Om te beginnen met de voeding, deze ging er makkelijk in, hierbij moet je hem eerst op een rails monteren. Deze kun je dan vervolgens in de behuizing zelf schroeven. Enig nadeel is dat dit met een modulaire voeding wat meer gepriegel is als je later een kabel wilt toevoegen of verwijderen. De Voeding kap is namelijk vastgenageld. In contrast met mijn oude behuizing waar deze kap wel los kon, zonder gereedschap zelfs.

Meestal zul je de andere kabels inmiddels netjes weggewerkt / vastgezet hebben. Op dat moment heb je niet meer de ruimte om de voeding uit de behuizing te halen, en dan moet je of je netjes weggewerkte kabels loshalen of door een gat in het zijpaneel ze los halen. Ook heb ik voor betere GPU koeling er bij mijn oude behuizing voor gekozen deze kap niet te gebruiken, dit is ook hier niet echt een optie.

Moederbord en Koeler

Nu de installatie van het moederbord en de koeler. Gezien ik mijn systeem één op één overzet vanuit mijn oude behuizing heb ik de koeling aan mijn processor laten zitten.
Mijn 420MM radiator paste er in eerste instantie prima in. Toen kwam het moederbord. Hiervoor zitten er standaard al 9 stand-offs gemonteerd op de positie voor de meeste ATX-moederborden. Hier zit een pin in de middelste stand-off om het moederbord alvast op zijn plek te houden. Zo kun jer makkelijker de andere schroeven vast te zetten. Klein detail, mijn moederbord heeft 10 schroefgaten. Dan zou je denken, geen probleem dat pak je een meegeleverde reserve stand-off en draai je die er in. Leuk, alleen is die dus niet meegeleverd.

Als je nu denkt wat voor vreemd moederbord heeft 10 schroefgaten, dan is het antwoord zo ongeveer alle Asrock moederborden. Asrock heeft ter ondersteuning van videokaarten een 4e schroefgat aan de linker kant. Dit was zelfs 10 jaar geleden al het geval en had be quiet! rekening mee moeten houden. Zeker bij een behuizing van € 190 euro. Ter referentie mijn vorige behuizing had naast de 9 voorgeïnstalleerde stand-off twee extra meegeleverd.

Maar dan, probeer ik mijn moederbord vast te zetten. He past niet, met mijn radiator. Want de heatsink van mijn Moederbord zorgt er voor dat deze radiator niet helemaal naar achter kan. Ik heb dit opgelost door de radiator zo ver mogelijk naar voren te plaatsen. Hierbij drukt deze wel behoorlijk tegen de connectoren van het voorpaneel aan. Kan allemaal net maar ik zou het niet aanraden.



Nu vroeg ik me af of dit een uitzonderlijke combinatie met mijn moederbord is of dat andere moederborden in combinatie met een dikkere 420MM radiator of AIO het zelfde probleem hebben.

Ik ben hiervoor de top 5 meest bekeken moederborden in de Pricewatch nagegaan:

Moederbord	Past een dikkere 420MM AIO er normaal in	Uitleg
MSI MAG B650 TOMAHAWK WIFI	Waarschijnlijk niet	Moederbord heeft ongeveer dezelfde punt bovenin
ASUS TUF Gaming B650-PLUS	Mogelijk	Punt is misschien iets kleiner maar kan nog steeds een probleem zijn
Gigabyte B550 Gaming X V2	Waarschijnlijk niet	Punt is breder en iets minder hoog, dus zou ook nog slechter kunnen passen
ASUS ROG Strix B650E-F GAMING WIFI	Waarschijnlijk wel	Punt is veel smaller
ASUS TUF Gaming X670E-PLUS WIFI	Waarschijnlijk wel	Punt is veel smaller

Hieruit maak ik op dat dit niet altijd een probleem is, maar dat de kans groot genoeg is om er zeker wel rekening mee te houden. Ik zou zelf aanraden om wanneer je een dikkere 420MM AIO of een 420 Radiator met een custom loop gebruikt een andere behuizing te kiezen of deze voorin te plaatsen. Een 320MM radiator of kleiner is dan geen enkel probleem.

Jammer want een paar millimeter extra hoogte had dit probleem opgelost. Verder staat dit limiet nergens in de documentatie. Ter vergelijking mijn oude behuizing had makkelijk genoeg ruimte voor, maar was wat hoger.

Verder aandachtspuntje is dat de kabelmanagmentbalk er niet meer in past als hier een grote radiator geplaatst zit, zorg er voor dat deze op zijn plek zit voor je de radiator plaatst.

Verdere installatie

De videokaart heb ik met een tweetal tiewraps aan de kabelmanagementbalk gemonteerd.
Ik heb geen Sata SSD's of harde schrijven gemonteerd dus kan daar in de praktijk niets over zeggen. Meestal gaat dit allemaal vrij soepel en zou ook hier geen problemen verwachten.

Kabelmanagement is in ieder geval erg makkelijk en er zijn zeeën van ruimte om de kabels weg te werken. Misschien zelfs onnodig veel ruimte. Mijn vorige behuizing had minder ruimten en ook dat was meer dan genoeg. Je kan voor het vastmaken van de kabels de voorgeïnstalleerde stukjes klittenband gebruiken en de meegeleverde tiewraps. Ik heb hier zelf stukjes klittenband voor gebruikt van een roll van AliExpress, altijd handig om te hebben.

Verticale GPU

Je kan de GPU ook verticaal plaatsen, om dit te doen miet je de pci-e bracket achterin draaien. en een Riser kabel te gebruiken.
Deze bracket draaien kan alleen niet wanneer er een moederbord geplaatst is, dus bij een nieuwe build zorg er voor dat je dit gedaan hebt voor je je moederbord plaatst.
Wat betreft de riser, je kunt hiervoor risers van iedere fabrikant gebruiken, maar als je er een van een fabrikant anders dan be quiet! gebruikt zal de GPU in de lucht blijven hangen. Ik heb dit zelf opgelost door wederom de GPU met tie-wraps vast te maken aan de kabelmanagementbalk. Als je de riser van be quiet! zelf gebruikt zit hier een blokje onder en heb je het probleem niet. Je zou overigens zelf ook iets kunnen fabriceren.
De GPU zit verder ver van het glas af, dus ik verwacht dat het qua cooling wel goed zal zitten.

Prestaties

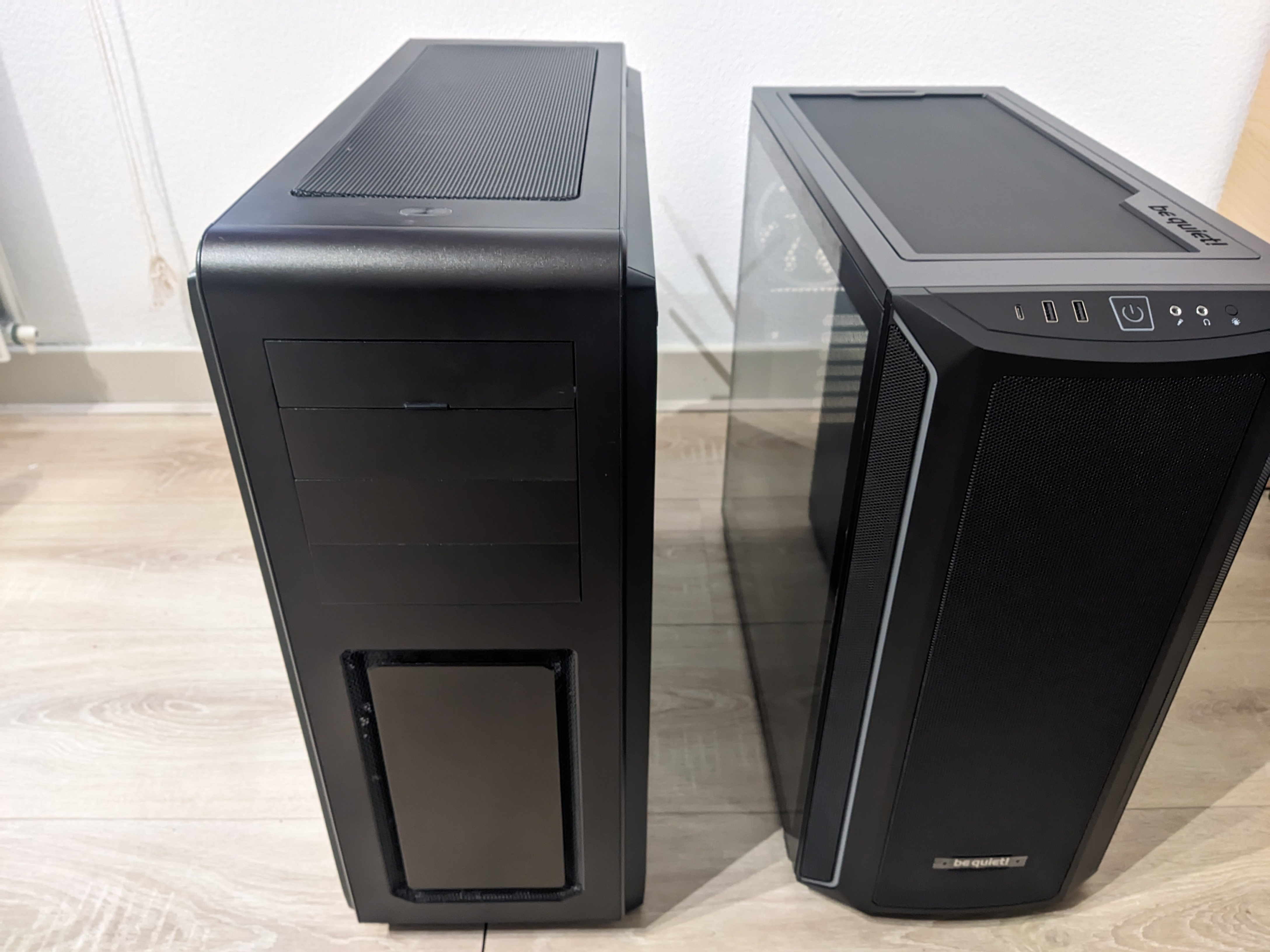

Om te beantwoorden of deze behuizing goed presteert heb ik deze vergeleken met mijn oude behuizing. Resultaten van deze test zullen geen harde cijfers geven, iedereens build is anders, mijn meetmethode en gereedschap zijn niet geweldig, toch denk ik dat dit kan helpen om een beeld te geven.

Testprocedure

Ik heb bij zowel mijn oude behuizing als mijn nieuwe behuizing de fanprofielen getuned in software naar wat bij mijn eigen inschatting optimaal is.
De fansnelheid wordt bepaald door de GPU-temperatuur. Ik heb hierbij geprobeerd te zorgen dat de GPU fans de case fans overstemmen en dat de case zeer stil op idle is.
Deze profielen heb ik in linux gemaakt met lm_sensors / fan control, maar ook op Windows kan dit goed gedaan worden. De reden waarom ik ze hier getuned heb en niet enkel in het moederbord is omdat ik nu de GPU als temperatuurbron kan gebruiken. De case fans passen zich dan ook volledig aan de gpu temperatuur aan.

Voor wie dit interessant vindt. Dit is het relevante deel van mijn configuratie:

MINTEMP=hwmon7/pwm5=65 hwmon7/pwm1=60
MAXTEMP=hwmon7/pwm5=90 hwmon7/pwm1=83
MINPWM=hwmon7/pwm5=110 hwmon7/pwm1=80
MAXPWM=hwmon7/pwm5=180 hwmon7/pwm1=190

pwm5 zijn hierbij de case fans.
pwm1 zijn de fans van mijn cpu-koeler.
de RPM is uitgedrukt in PWM waarden van 0-255.
De temperatuur is in graden Celsius.

Voor temperatuurmetingen moet ik het doen met mijn telefoon (poco X3 Pro) met de Decibel X app.
De waarden die daar uit komen lijken geloofwaardig maar ik kan niet zeggen of ze kloppen. Alleen dat ze consistent zijn.
Voor de test onder load heb ik een combinatie van prime95 (mprime) small FFT's en furmark (gputest /test=fur /fullscreen) gebruikt.
Ik heb mijn systeem een tijdje laten draaien voor het meten, en de metingen zijn op basis van de sensors in mijn systeem.
Een beetje kenner denkt misschien furmark en small ffts dat is toch onrealistisch zwaar?
Dit valt in werkelijkheid wel mee, sterker nog mijn GPU verbruikte tijdens het spelen van Dying Light 2 zelfs meer dan in Furmark.
Ook prime95 valt tegenwordig wel mee.

Resultaten

Ik heb voor idle geen uitgebreide temperaturen genoteerd, maar deze waren prima en het lage volume van idle blijft ook onder lichte belasting.

Geluidsproductie:

Opstelling	Volume idle	volume load
Oude behuizing	24.0 DbA	31.3 DbA
Nieuwe behuizing (GPU horizontaal)	23.7 DbA	31.3 DbA
Nieuwe behuizing (GPU verticaal)	23.7 DbA	30.0 DbA

Koelprestaties:

Setup	Fansnelheid GPU	GPU Junction temp	CPU fan speed	CPU TCCD1 temp	Kamertemperatuur
Oude Setup	1556,55 RPM	76,97	1097,68	69,83	22,4c
Nieuwe setup GPU horizontaal	1598,67 RPM	81,12	1089,15	67,60	23,7c
Nieuwe setup GPU verticaal test 1	1595,25 RPM	81,09	1081,54	67,79	22,2c
Nieuwe setup GPU verticaal test 2	1617,01 RPM	82,02	1068,73	69,55	23,4c

Conclusie metingen / benchmarks

Gezien mijn testopstelling wil ik voorzichtig zijn met conclusies trekken, maar van het volgende kan ik wel redelijk zeker zijn.
De behuizing kan met wat tuning zeer stil zijn onder lichte belasting. en ook onder zwaardere belasting koelt hij goed.
Hierbij maakt het qua temperatuur niet heel veel uit of je de GPU verticaal of horizontaal monteert. Wel is de GPU ietsje stiller, ik vermoed dat dit komt omdat de lucht niet direct meer langs het moederbord raast.
Mijn oude systeem had een iets lagere gpu-temperatuur. Dit is waarschijnlijk door dat ik daar fans onderin had geplaatst, maar echt groot is het verschil ook niet. Het volume is einde dag toch ook nog hetzelfde.
Al met all geen slecht resultaat en hier valt volgens mij niet heel veel te verbeteren.
Op mijn tests dan weer wel, misschien iets voor de volgende keer.

looks / features

Looks

Voor mij niet het belangrijkste punt, ik zal het daarom ook maar kort houden.
Hoewel de behuizing er strak uit ziet, de ring fans en strips mooi zijn, mist het naar mijn mening wat aan karakter.
De voorkant is buiten het gaas om plastic en de power knop heeft geen rgb-verlichting en brand altijd wit. Mijn vorige behuizing had wat meer karakter op dit gebied, al was deze met krassen en mijn modificaties ook niet de mooiste meer.
Verder doet de plastic kabelmanagmentbalk en de open plek waar SSD's gemonteerd kunnen worden ook niet super mooi.
Dat gezegd te hebben is er ook niets mis mee.
Verder kun je hier het beste zelf over oordelen naar hand van foto's en video's

Meganiek

De manier waarop alles vast zit werkt prima, de schroefjes op de glazen zijpanelen blijven keurig in het paneel zitten na losdraaien. en het paneel rust dan op een metalen rand, zodat deze niet in een keer naar beneden schiet. Dit werkt helemaal prima en ziet er ook vrij duurzaam uit.
Het andere zijpaneel heeft een geluidsdempende laag, ik weet niet hoe effectief deze is en waar voor hij helpt, ik kan me goed voorstellen dat dit de ratellingen van fans of harde schijven dempt.
Het zit in ieder geval niet in de weg.
Het voorpaneel kan losgetrokken worden zonder dat er kabels blijven hangen, en dan kan het stoffilter er boven verwijderd worden. Helemaal niets op aan te merken.
Aan de bovenkant zit een magnetisch stoffilter. Deze heb je niet nodig wanneer je met een radiator hier lucht door heen blaast. Al ziet het er wel netter mee uit.
Het filter voelt duurzaam aan en gaat waarschijnlijk lang mee, in tegenstelling tot het mechanisme van mijn oude behuizing waarbij ik tot twee keer toe clips heb moeten vervangen
Verder voelt de behuizing goed stevig aan, op dit onderdeel in ieder geval niets aan te merken.

RGB

De RGB-verlichting staat standaard aangesloten via een meegeleverde fan-hub, deze hub bied verder de ruimte om meer fans en RGB aan te sluiten hier zijn verder nog 4 vrije aansluitingen voor.
De kleuren van de ledstrips kun je via de knop voorop de behuizing aansturen, of via je moederbord.
Wanneer je de knop op de behuizing gebruikt switch je tussen een aantal voorgeprogrammeerde kleuren / profielen.
Via het moederbord heb je meer opties. Zeker als je externe software zoals openRGB gebruikt.
Je kunt omdat dit adresseerbare RGB strips zijn de kleuren per led aanpassen, hierbij is het alleen wel zo dat wanneer je de hub gebruikt, de kleur voor iedere fan en de strips hetzelfde blijven.
Je kan dus een kleurverloop van rood naar groen instellen, maar niet een groene en een rode fan instellen.
Als je dat laatste wilt doen moet je de fans direct met je moederbord of een RGB-controller die dit wel ondersteund verbinden.
Het zelfde geld natuurlijk ook voor de fan controller als je de snelheid per fan wilt veranderen.
Qua kleur heb ik ze zelf op solide oranje gezet, dit past goed bij mijn moederbord en ziet er strak uit.
Mocht je de strips wit willen hebben, dan is het vrij lastig om dit goed te doen. Als je alle kleuren volledig gebruikt (255, 255, 255) dan is het wat blauwig. en omdat de kleur van de strips aan de voorkant net wat anders is dan de fans en deze strips is echt wit niet echt een optie. Dit is overigens een veelvoorkomend probleem.
Ander jammer puntje is dat de kleur van de power led altijd wit is, deze kleurde bij mijn oude behuizing wel mee.

Aansluitingen

Qua frontpanelaansluitingen zitten er 2 usb-B 3.x poorten, 1 usb-c 3.x en een aparte 3.5mm input en output.
Dit is niet bijzonder veel maar is verder prima. Verder zit hier een aan knop en een knop om tussen rgb kleuren te wisselen.
Ik mis alleen wel de resetknop, erg jammer dat deze ontbreekt, ik gebruik hem regelmatig.

Aanbevelingen aan de fabrikant

Waarschijnlijk wordt deze info niet echt gelezen maar wil ze wel gezegd hebben.
Als eerste de productinformatie op het gebied van compatibiliteit met radiatoren kan beter. Je zou zou bijvoorbeeld naar Lian Li's weergave kunnen kijken, hier staat een maximumdikte in mm aangegeven van de radiator bovenin, dit zou ook hier helpen
Tweede punt is om te zorgen dat er net wat meer schroefjes worden meegeleverd. Het is leuk dat het precies is uitgemeten, maar gezien de geringe kosten zou ik zorgen dat dit wat ruimer aangemeten is.
Verdere punten in mijn review zouden natuurlijk ook kunnen, maar vereisen waarschijnlijk nieuwe tooling of zijn om andere redenen complexer / duurder.

Aanbevelingen aan mijzelf voor toekomstige reviews

Zorg voor voldoende foto's tijdens het bouwproces, hier kon ik toch echt meer gebruiken.
Verbeter de metingen. Geluid kan beter dicht op de behuizing gemeten worden om zo beter de verschillen in kaart te brengen.
Benchmarks moeten echt een vaste tijd draaien voor de metingen, dan zijn de resultaten betrouwbaarder.
Maar vooral, ik moet zorgen dat ik op tijd mijn review schrijf, dan heb ik ruim de tijd om deze na te kijken en voorkom ik kromme zinnen. Maar ja, zo werkt het bij mij helaas niet.
