Introductie
Het eerste wat je moet weten is dat deze hier "gereviewde"
ATAG One Zone Thermostaat (afkorting: AOZT) iets anders is als de
ATAG One Thermostaat (afkorting: AOT). De kastjes zijn identiek en de namen lijken veel op elkaar ,maar er zijn wat verschillen. Zie het aparte hoofdstuk “AOZT versus AOT”.
De Thermostaat is van het “Nederlandse” ATAG (afkorting van de oprichters:
Anton
Tijdink en
Anton van
Goor). ATAG is vooral bekend van keukenapparaten en verwarmings-systemen. Sinds 2014 is de ATAG verwarmings-tak onderdeel van de “Ariston Group”. Ariston is (van origine) een Italiaans bedrijf, al een heel tijdje wereldwijd opererend en heeft op de Milaanse Beurs een notering (Aris : Ariston Holding N.V.). Ariston is net als ATAG begonnen met huishoudelijk apparatuur. Later is deze tak samengevoegd met de door hen in 1985 gekochte onderneming Indesit. Wat weer later is Indesit opgegaan/verkocht aan het Amerikaanse Whirlpool en ging Ariston verder met verwarming.
Ariston verkoopt wereldwijd verwarmingsproducten met de merknamen: Ariston, ATAG, ELCO, Chaffoteaux, Racold, NTI en HTP, Wolf, Brink, Thermowatt en Ecoflam.
Ariston dient NIET verwart te worden (door de ouderen onder ons
) met het vroegere bekende Ariston
a, een handelsnaam van “goedkopere” Philips apparatuur in de jaren 1960, 1970.
Ook dient Ariston niet verwart te worden met A
niston
(moet je zelf maar na gaan wat dat nu weer is
). Dus naast de naam
ATAG kom je in deze review ook vaak de naam
Ariston tegen.
Onze dik 17 jaar oude Nefit Combi CV-ketel vertoonde steeds vaker wat kuren met de warm water voorziening. Minder warm water en soms wisselend van warm naar koud. Alsof de CV het niet meer bij hield. Ook werd de 4 meter lange rook-afvoer/lucht-toevoer van de CV afgekeurd. Dus zijn we op zoek gegaan naar een nieuwe Combi CV-ketel. We zijn uitgekomen bij een ATAG i28ECZ combi ketel via een “collectieve aanbieding” van de Consumentenbond bij uiteindelijk de ATAGWarmte B.V. (is niet hetzelfde als ATAGverwarming NL!).
Bij de huidige Nefit ketel zat al een modulerende geschikte Nefit thermostaat (Moduline_300). Deze werkt echter alleen op de oude Nefit ketel (GEEN “standaard” Opentherm protocol). Dus hebben we aanvullend op de set aanbieding (CV + installatie + onderhouds-abonnement) gekozen voor; de ook “modulerend geschikte” AOZT voor een meerprijs van 48 euro. Moduleren doet de AOZT automatisch i.c.m. de CV-ketel als de verwarming AAN staat tot de gewenste ingestelde binnen temperatuur bereikt.
Bij UIT/AAN in deze review wordt dus NIET bedoeld dat de AOZT met de bijbehorende CV-ketel niet zou moduleren!. Dat gebeurt namelijk automatisch als de AOZT in de AAN stand staat/gaat voor verwarmen van de ruimte.
Het is niet dat wij nu zitten te wachten op al die zgn. “slimme functies” van deze AOZT, [b]behalve dan dat geschikt voor automatisch moduleren bij de AAN (verwarming) stand. Veel kan ook op de ketel zelf ingesteld worden. Wij gebruikte van de Nefit thermostaat de draaiknop om soms de gewenste temperatuur in/bij te stellen en de "UIT/AAN (=Altijd -Automatisch: met_moduleren, huis is 1 zone-ruimteregeling)" voor de verwarming. Al die andere gebruikersinstellingen (tijd en datum verwarm schema’s, Winter/Zomer stand, rekening houden met buiten-temperatuur. etc.) hebben wij nooit gebruikt. De AOZT/i28ECZ CV-ketel gebruiken we precies hetzelfde als de Nefit voorheen.
Zie ook het hoofdstuk “Bediening”. Zie voor uitleg van Moduleren:
Wikipedia: Modulerende regeling
Deze AOZT review gaat dus NIET over al die slimme dingen van de AOZT zelf (behalve dan dat moduleren). De review omvat:
– Zaken die onduidelijk of niet (goed) vermeld worden in de gebruikersdocumentatie.
– Koppeling AOZT aan Home Assistant en Google Home.
– Vele B-kwaliteit foto’s en documentatie.
De foto/schermafdrukken kunnen achteraan de review scherp worden bekeken/uitvergroot.
Voor de niet lezende generatie volgen hier de ATAG instructie filmpjes:
(Android) NL video, zie:
YouTube: Instructievideo (Android) | ATAG One Zone verbinden met het internet
Apple iOS (Iphone/Ipad) NL video, zie:
YouTube: Instructievideo (iPhone) | ATAG One Zone verbinden met het internet
Andere Atag:
https://www.youtube.com/p...cr-QqCNen0Y14q7INTGSGfMfr

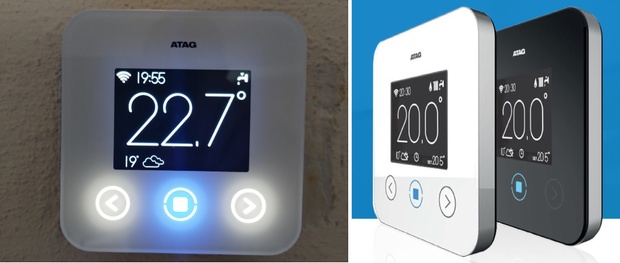

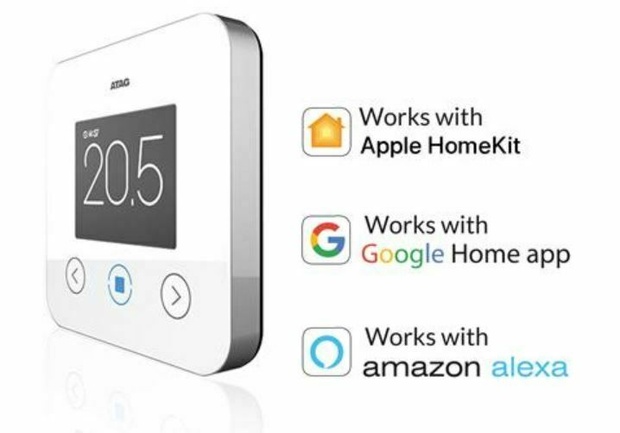

Foto 01 hieronder: De AOZT leverbaar in WIT en ZWART
:strip_exif()/m/845047/1QImM1Dfrc900uOQOznM6oHy6yVcCcr149f0eWlQMDbdpO7ANT.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Prijs
De “losse prijs” van de AOZT varieert van 249,00 tot 400 euro. Dat is die AOZT absoluut niet waard. Vaak wordt deze AOZT gratis tot voor een meerprijs van 99 euro meegeleverd met een complete ATAG CV-ketel met installatie.
Het is maar een kastje met een klein oplaadbare batterij, een dom schermpje, 3 fysieke touch-knoppen, Wifi, een bedrade 2-punts aansluiting en een klein processor-tje. Zelfs de “niet CV-ketel” gebonden “A-merken” (Nest, Honeywell, Toon) leveren voor minder dan 200 euro zo’n slim kastje. De onbekende merken leveren modulerend geschikte Wifi kastjes onder de 100,00 euro.
Maar goed voor die “meer-prijs” bij een complete set is het zeker aan te raden de thermostaat te nemen die wordt aanbevolen. Je weet dan zeker dat die correct de ketel gegeven uitleest, instelt en via Wifi doorgeeft aan de vele koppelings-mogelijkheden hiermee. Zie ook hoofdstuk “OpenTherm” en hoofdstuk “Koppelingen”.

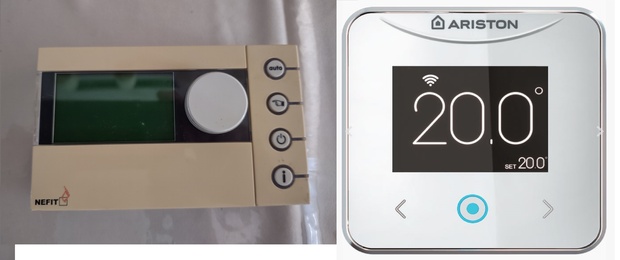

Foto 02 hieronder: Leuk plaatje: De oude Nefit vs Ariston (= een lookalike van de “AOT”).
:strip_exif()/m/845047/1QImM2FyyLxQlFRSiXObaqUt7oJ3F5ByFEhuESf48RS8ic0Z3K.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Specificaties
Gebruikers kenmerken:
– Elektronische, modulerende “slimme” kamerthermostaat (alleen voor binnen).
– Is volgens ATAG geschikt voor CV-ketels van de I-serie vanaf April 2019.

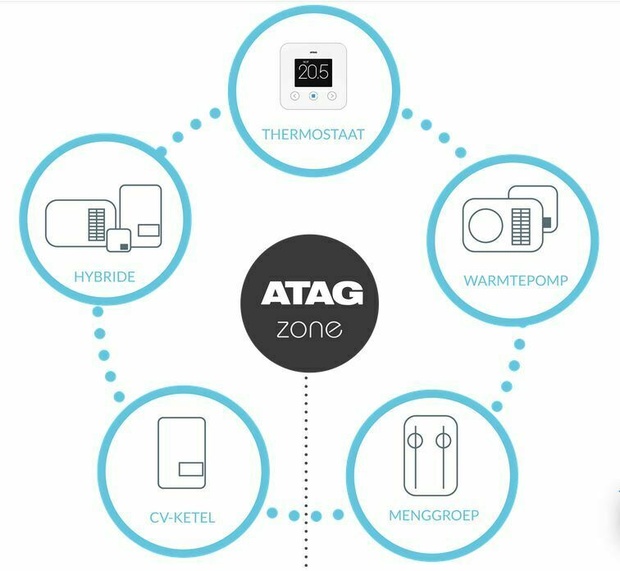

– Kan eventueel CV-ketel verbinden met (meng-)groepregeling, ruimteregelaar en
..warmtepomp (ATAG Energion). Maximaal 6 ruimtes met AOZT of/en ATAG-Cubes
..(ATAG Zone compatibel).
- Bediening via: 3 fysieke touch-toetsen op de AOZT.
..AOZT App Android/Apple-iOS of Browsersessie/WebUI. Evt. meerdere gebruikers.
– Koppeling en bediening via: Apple Homekit, Amazon Alexa, Google Home en
..Home Assistant (Home Assistant Homekit en/of de HACS Ariston Net integratie).
– Bij gebruik ATAG/Ariston Website via internet (optioneel):
..- de Historie over (gas/elektra) verbruik van bijv. CV-ketel.
..- Toegang/uitlezen voor de Onderhoudsservice van bijv. CV-ketel
.. – Bediening op afstand (buitenshuis).
– ATAG Zin: “Zelflerende stooklijnaanpassing en schakeltijdoptimalisatie via
..geïntegreerde ruimtesensor.“
..Het klink allemaal fantastisch maar ik denk dat de ruimtesensor de
..temperatuur-meter is en dat de AOZT met de CV-ketel moduleert.
- (Extra) instellingen o.a. via AOZT App of WebUI: Wekelijkse programma’s,
..vakantiefunctie, verwarmingstijdverlenging en schoorsteenmodus,
..Zomer/winter modus, etc.
– Ketel-aansluiting via 2-draads busaansluiting
– Vorstbeveiliging per verwarmingscircuit
– Automatische, gratis software-updates
– Preventief storingsbericht
– Neemt contact op met de onderhoudsservice, bijv. voor onderhoud.
– De Geofence kan worden aangezet op de App, maar volgens ATAG is dit nog
..in ontwikkeling en dus nog niet actief/werkende.

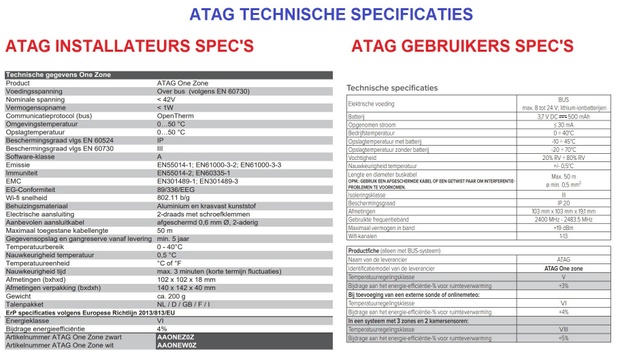

Foto 03 hieronder: Technische specificaties van de AOZT.
:strip_exif()/m/845047/1QImM25gEM7ZEUtlk52E8cg6kKW9xuYydUCeAlGOVFbJXU25wV.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Levering/bouw/fysieke installatie/soft-installatie
Er wordt een thermostaat, een oplaadbare batterij en een korte papieren handleiding geleverd.
De achterkant (muurplaat) is altijd zwart. De zijkant is van metaal (aluminium). De voorkant is WIT of ZWART met een schermpje dat vrij zwart kleurt in de UIT stand. De muurplaat dient op een wand bevestigd te worden met 2 schroeven en evt. pluggen.
Het is op zich een redelijk stevig kastje. Het zwakke punt zijn de haakjes waarmee de thermostaat vastgeklikt wordt op de muurplaat. Je plaatst de thermostaat schuin boven in de haakjes aan de bovenkant van de muurplaat. Vervolgens druk je aan de onderkant op de voorzijde de thermostaat vast in de onderste haakjes van de muurplaat. Je ontkoppelt de thermostaat door hem aan de onderkant naar voren te trekken (los van de muurplaat). Je krijgt daarbij het idee dat je de haakjes een keer zult breken. Oke, de thermostaat heeft een oplaadbare batterij dus wanneer haal je hem van de muurplaat.

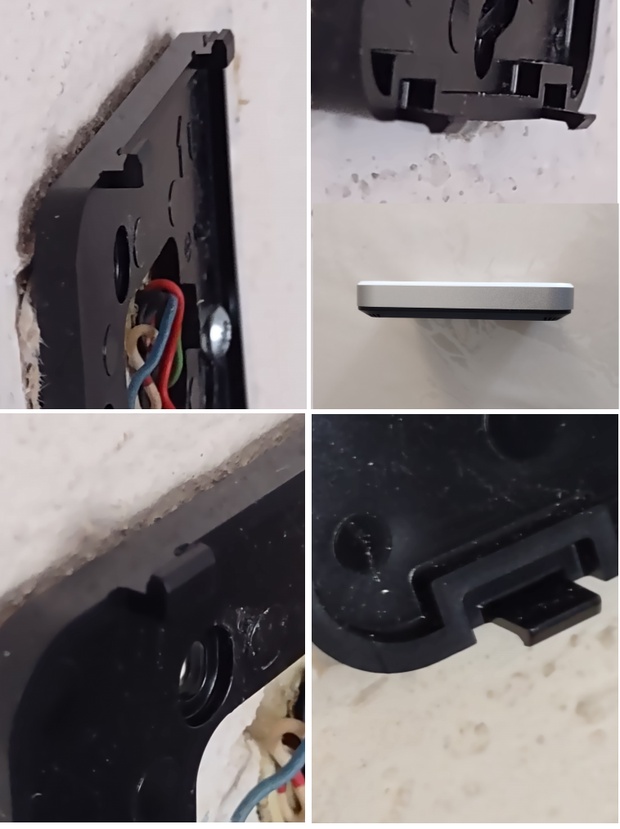

Foto 04 hieronder: Muurplaat. De haakjes van de muurplaat. Alu Zijkant
:strip_exif()/m/845047/1QImM3pv4cp5RZoKLFBXWDd9P8bUYSam8jID3pMrGhVvcRmUOD.jpeg?f=620xauto)
De aansluiting van de bedrading op de CV-ketel is per merk/type anders en het heeft dus geen zin deze te beschrijven. Het heeft wel zin te kijken welke draad kleuren op de ketel zijn aangesloten en/of op de “oude” thermostaat die vervangen wordt door deze AOZT.
De 2 “goede” draden (komend van de CV-ketel) dienen vastgeschroefd te worden op de aansluitpunten van de muurplaat. Als het initialisatie (start) scherm niet verschijnt is de aansluiting onjuist. De draden op de muurplaat moeten dan hoogst waarschijnlijk omgekeerd gemonteerd worden, daar de thermostaat draadaansluiting polariteitsgevoelig is.
Voor je de thermostaat gaat plaatsen, dien je de oplaadbare batterij (rechthoekig blokje) in de achterkant van de thermostaat te plaatsen. Dit kan maar op 1 manier.

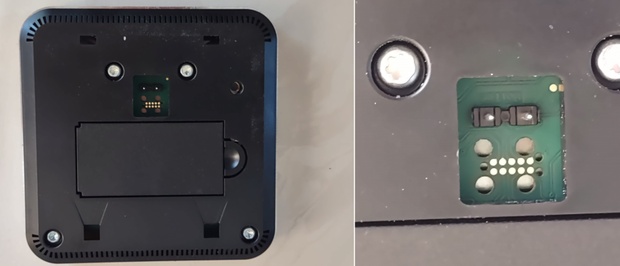

Foto 05 hieronder: Achterkant thermostaat met zicht op batterij
:strip_exif()/m/845047/1QImM3yttfricFx19rkMnL0MAqF94TyRmIzu1g9dN76G7d9Ffl.jpeg?f=620xauto)

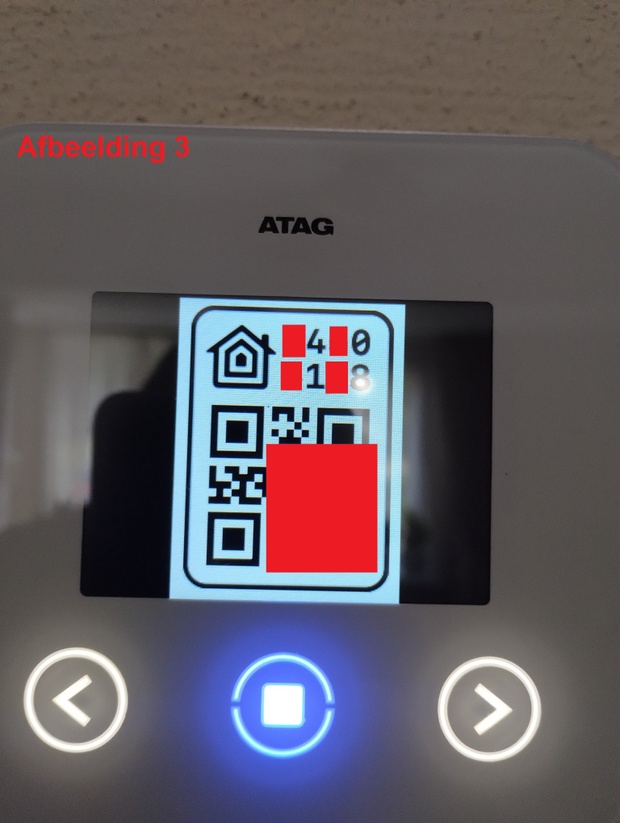

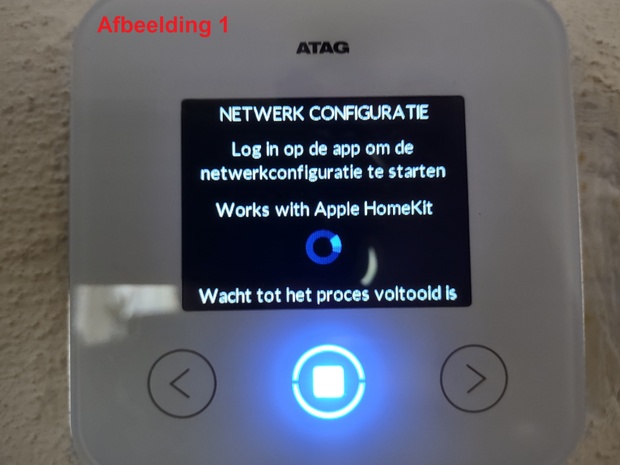

De 1ste keer (of na een harde reset) dient je het installatie proces van de thermostaat geheel te doorlopen. Iedere keer als je de thermostaat van de muurplaat haalt en weer terug plaatst, doorloopt de thermostaat het initialisatie/start proces (is dus niet het hele installatie proces!).
Het meegeleverd boekje beschrijft hoe dit allemaal dient te gebeuren. Daar dit boekje niet altijd erg duidelijk is, staat op de ATAG site een “aanvullende informatie” handleiding. Zie hiervoor ook de foto’s hieronder.

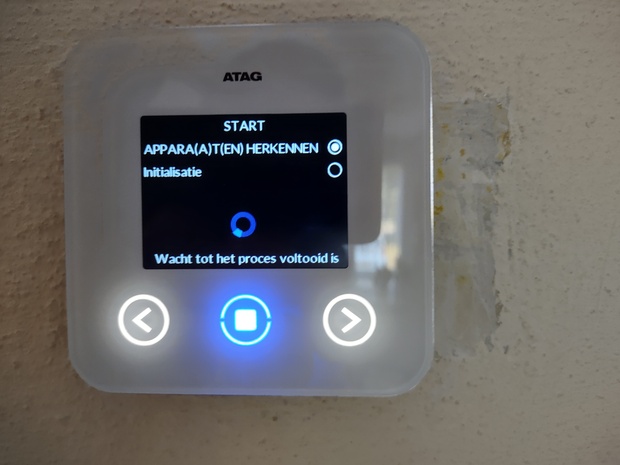

Foto 06 hieronder: AOZT Scherm met initialisatie/start proces
:strip_exif()/m/845047/1QImM3faHJHrwygt2S1trZC6RQ3MuvKceSRGyiWDazZKCCD1fL.jpeg?f=620xauto)
Foto 07 hieronder: ATAG “Aanvullende informatie” handleiding deel 1
:strip_exif()/m/845047/1QImM4FPCAtyb1xtYgWszb101S7BC2WSwmP8s1XlVoGt71L1bw.jpeg?f=620xauto)

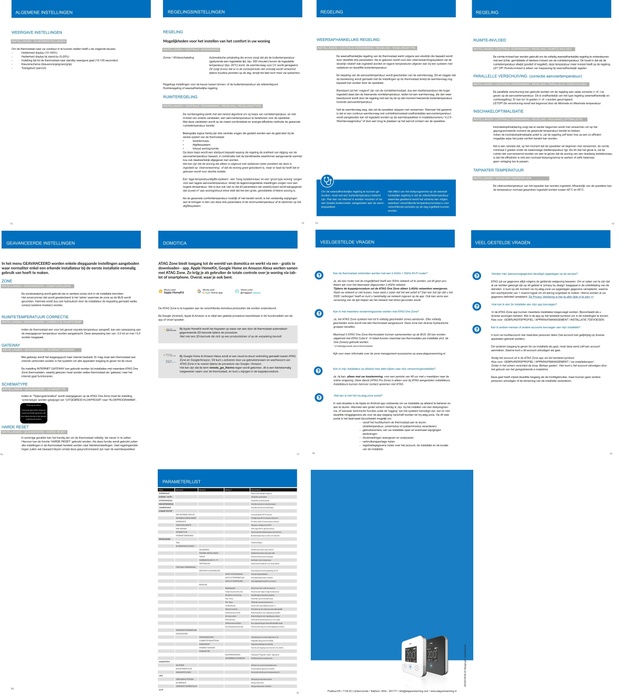

Foto 08 hieronder: ATAG “Aanvullende informatie” handleiding deel 2
:strip_exif()/m/845047/1QImM4gV7zGqyzRZuU7RFCcUsQ5Aj1oXfRGEauUd8CnC44wlA9.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Bediening
Bediening thermostaat zelf
De bediening van de Thermostaat zelf is
niet echt gebruikersvriendelijk. Met het hoogtepunt dat nergens beschreven staat hoe je in het menukeuze scherm komt.
Hoe kom je in het menu:
– Als de Thermostaat in UIT/stand-by(slaap) staat dan gaat bij 1 keer drukken op
..de middelste fysieke knop het start/home scherm AAN.
– Een 2de keer kort drukken hierop en je komt in het menukeuze scherm.
– Door op de fysieke linker- of rechter-knop te drukken loop je door de Menu
..mogelijkheden (zie tekst bovenaan, zie “puntje” boven naar links/rechts
..gaan/oplichten).
– Die Menukeuze kunt je kiezen door weer op die middelste knop te drukken.
Andere belangrijke bediening Tips:
– Licht een van de knopjes niet op, dan zijn de "zonder licht" knopjes niet actief voor bediening,
..behalve de middelste knop als het scherm in UIT/Slaap staat.
– De middelste knop ingedrukt houden is: Keer terug naar het “Home“-scherm,
..ook handig als je een wijziging NIET wilt doorvoeren in bepaalde schermen.
De bediening met 3 fysieke knoppen van de vele mogelijkheden blijft natuurlijk altijd behelpen zoals met vele soortgenoten en ook zoals bij mijn oude Nefit thermostaat!
Het is alleen jammer dat er geen fysieke UIT/AAN knop (=Altijd-Automatisch: met_moduleren, huis_1_zone-ruimteregeling) en een draaiknop voor de gewenste binnen temperatuur op de AOZT zit. Uiteindelijk maakt het voor mij allemaal niet zo uit daar ik de boel via mijn smartphone kan bedienen. Mijn vrouw en grote Kids moeten ook niets hebben van al dat onnodige “smart gedoe”, dus zij missen die genoemde fysieke knoppen het meest.
De slimme thermostaat kastjes zijn eigenlijk "instel-kastjes". Heb je het eenmaal ingesteld dan grijp je voor de eventuele terugkerende bediening naar je smartphone App (ATAG zone).

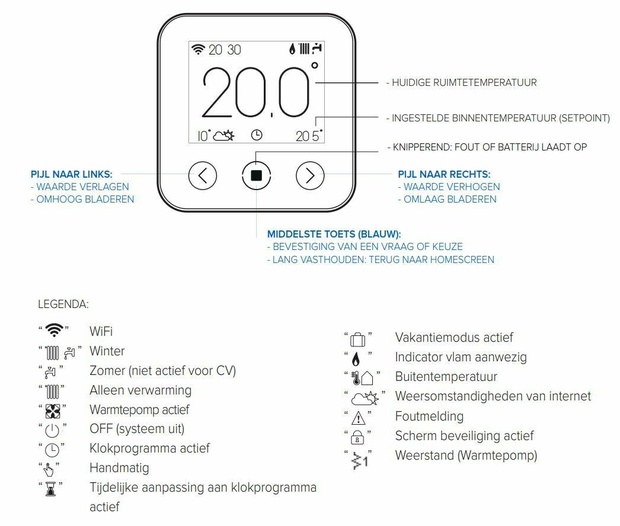

Foto 09 hieronder: Bediening & uitleg symbolen AOZT
:strip_exif()/m/845047/1QImM4UIE0rKb93wqJiSYvkVAorDehM67urbfIZpJ2CoyyZg7s.jpeg?f=620xauto)

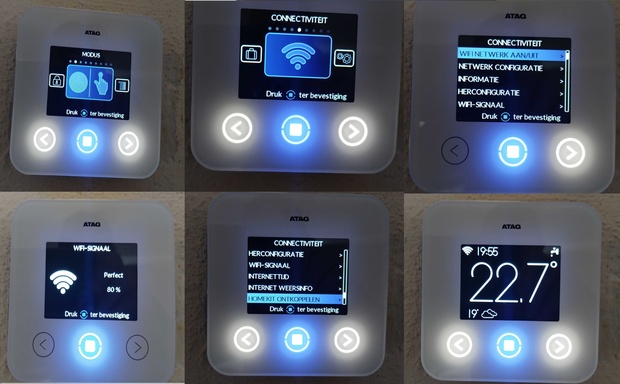

Foto 10 hieronder: Schermen bediening via de knoppen op de thermostaat
:strip_exif()/m/845047/1QIn9XwmSO72kYpcBs3qPmiVW2sU7eOHxgOZ48YEMvvjpxLG3R.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Bediening App
De Android App “ATAG Zone” bediening op de Smartphone is een stuk gebruikersvriendelijker dan het thermostaat kastje. Wat natuurlijk voor een flink deel komt door de touchscreen mogelijkheden van de smartphone die de "Atag Zone" App gebruikt t.o.v. de (maar) 3 knopjes op de thermostaat zelf. Alleen jammer dat de App vaak (vrij lang) staat te "laden" (opstarten en weer ophalen van actuele standen, soms ook bij menukeuze wisselingen).
Er is soms “grijze tekst" die in “Donker Modus” alleen leesbaar is voor mensen met haviksogen (op de WebUI zijn het dat witte letters die wel leesbaar zijn!). Ook heb ik al meerdere keren gehad dat er opeens een Italiaanse tekst op het scherm staat: “Zona Giorno”of “Zona". Die verdwijnt dat weer vanzelf en wordt “Woonkamer“ en “Zone”. Ik zal ATAG om een gratis cursus Italiaans voor gevorderde vragen en of ze die dan ook nog kunnen aanleveren op een gratis 11 inch OLED tablet, kan ik misschien die "grijze tekst" van de App toch lezen
.
Gelijktijdig bedienen vanaf meerdere "smart app's" (meerdere ATAG zone App's of i.c.m. HA) werkt niet echt lekker. Je krijgt gauw de melding "communicatie fout" en je wijziging gaat niet door. Het is onduidelijk hoe precies het "multi access/update" werkt bij App's/WebUI. Duidelijk is dat je dan altijd die hierboven genoemde melding krijgt. Maar goed, wanneer zitten er meerdere mensen tegelijk via de App's/WebUI's sessies de CV-installatie in de stellen, al was het maar AAN/UIT!!.
Wat blijft is dat de opzet/bediening van de Zone App anders (wel gebruikersvriendelijker) is als van van het kastje. Men had in ieder geval (vaker) dezelfde "vaste-tekst-omschrijvingen" kunnen gebruiken en dat is niet altijd het geval.

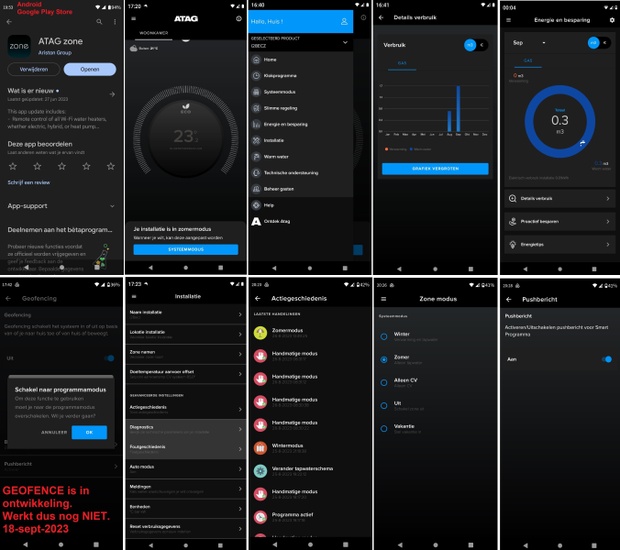

Foto 11 hieronder: Scherm Afdrukken van de ATAG Zone App
:strip_exif()/m/845047/1QInaZwiMk8SEA6hjgAAvgHJMwxs36H3dRjfbuUSntnWGgQhqL.jpeg?f=620xauto)

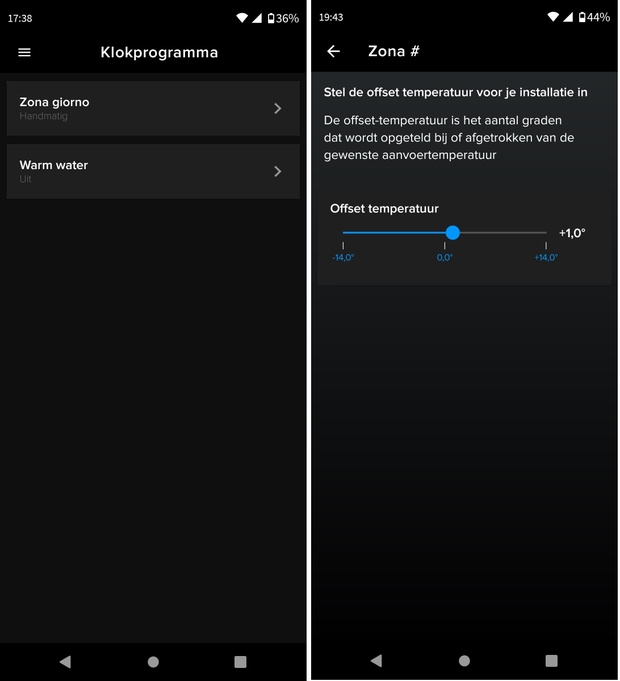

Foto 12 hieronder: Voor de cursus Italiaans
:strip_exif()/m/845047/1QInaZPnFC8skLfCmdy0jzptO4wsyYLqHjC6cATkXoJ4wcw16m.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.

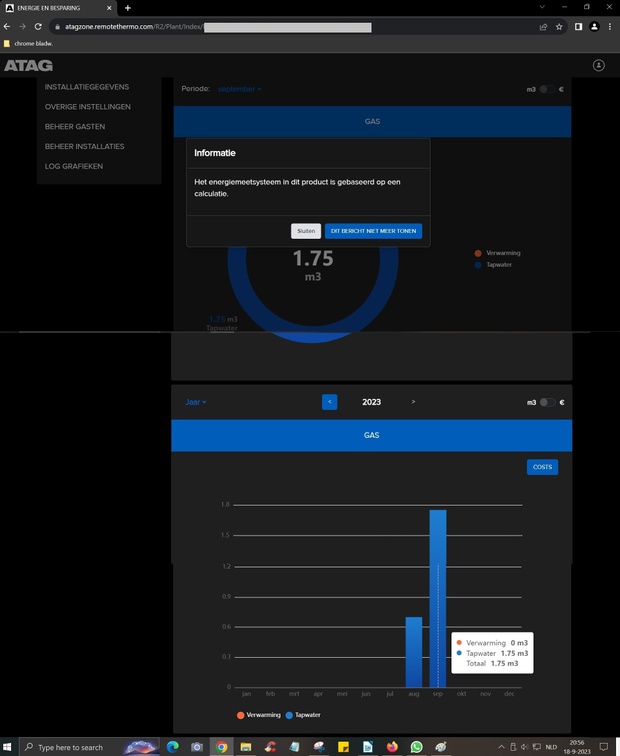

Bediening WebUI/browser
De Web browser interface (WebUI) is voor mij een uitkomst. Het bedient makkelijk en is erg goed leesbaar op mijn 24inch scherm.
Gebruik je de ATAG link/URL naar de web-site dan wordt altijd de “donker modus” gebruikt. Gebruik je de Ariston Link/URL dan wordt altijd een “licht(wit)” modus gebruikt.
In de ATAG/Ariston Cloud sta je automatisch op een "Maandelijks energierapport" abonnement. Je kunt dit in de Cloud UITzetten. Ik heb een Ariston energierapport in het Nederlands ontvangen per e-mail met verbruik van september 2023 (zie foto hieronder). Het verbaast mij een beetje omdat ATAG veel moeite doet om over te komen als een "zelfstandig dochterbedrijf" dat de naam en "goede" reputatie van ATAG koestert. In het energierapport wordt het geschatte gasverbruik van 1 maand weergegeven en worden een aantal bijbehorende TIPS gegeven over het instellen van de warmte-opwekker (mijn CV-ketel). Veel heb ik er nog niet aan omdat ik alleen 3 kub gas heb verbruikt voor tapwater (warm water uit een kraan) en nog niet voor verwarming van ruimtes heb gestookt.
Zie:
https://www.atagzone.remotethermo.com/R2/Account/Login
https://www.ariston-net.remotethermo.com/R2/Account/Login

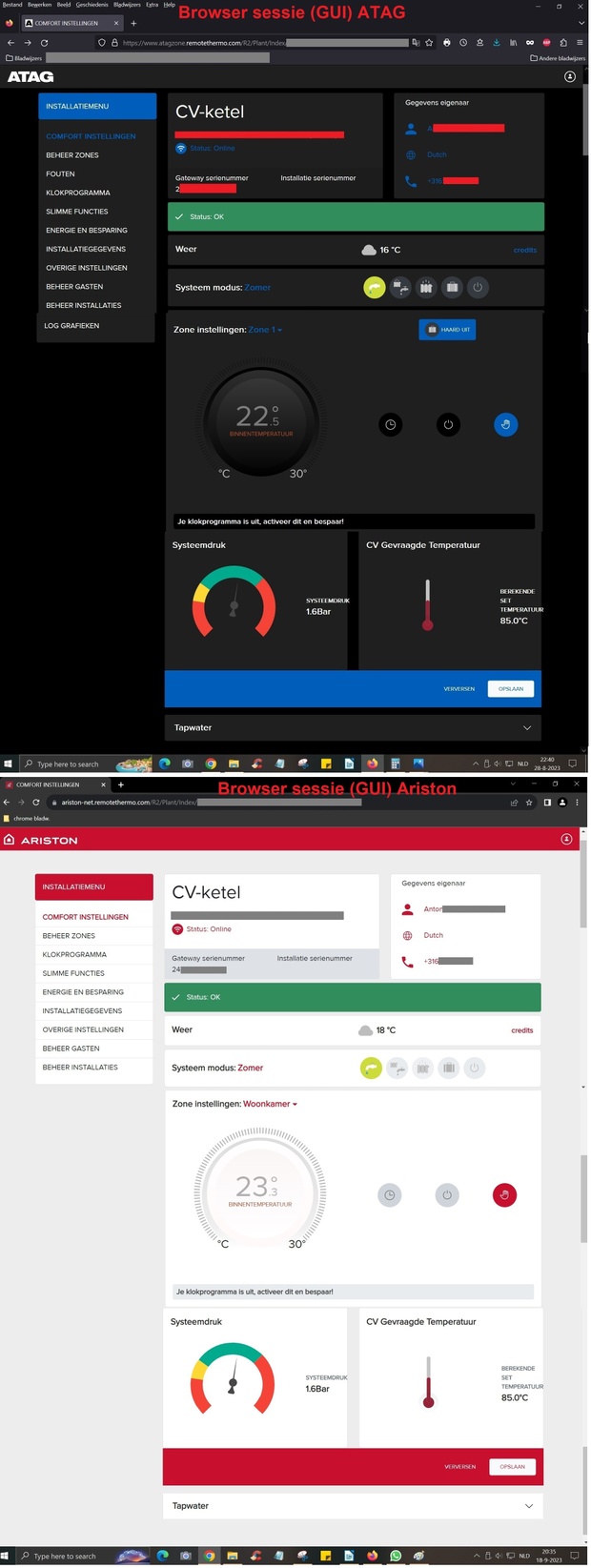

Foto 13A hieronder: ATAG WebUI (browser) scherm
Foto 13B hieronder: Ariston WebUI (browser) scherm
:strip_exif()/m/845047/1QVIRt5ciPydCpWIpiA4BzkHXs8lYubsHrK3GKYCZa6GsNtoQy.jpeg?f=620xauto)

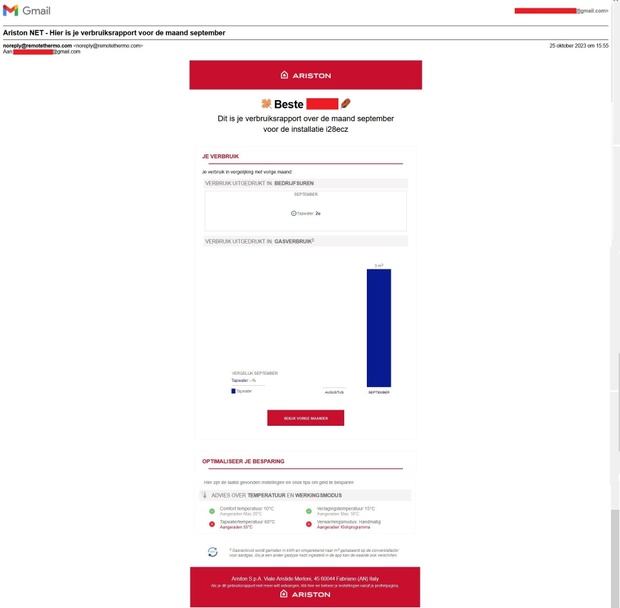

Foto 14 hieronder: De e-mail met het maandelijkse Energierapport.
:strip_exif()/m/845047/1QVIRtzXSu6v10E0PPkRnyibOsxY6c9NYneviN2gUHDMSpy7fk.jpeg?f=620xauto)
PS,
Ik had op alle hierboven genoemde bedieningsmogelijkheden graag een schermindeling gezien waarbij duidelijk is welk informatie komt/opgeslagen_wordt(is) van de CV-ketel, welke van de thermostaat en welke van de website.
Soms zijn er meldingen die duidelijk aangeven dat de
AOZT DOM is. Bij mij staat de CV-installatie op “ZOMER” en dan staat de verwarming UIT en alleen warm water aan. Toch krijg je op je verwarming-scherm melding “Je klokprogramma is UIT, activeer dit en bespaar!”.
Terug naar Inhoudsopgave bovenaan
.
Cloud limiteert requests (all entities unavailable, Home Asisistant log error 429)
<onder constructie>.
De Cloud van Ariston staat niet (geheel) meer open voor verbinding met de Home Assistant (HA) integratie "ariston-remotethermo-home-assistant-v3" van "Fustom" sind 1-mei-2024. Op Github wordt bij deze HACS integratie melding gemaakt over de problemen onder verschillende bug/issue meldingen.
Zie voorlopig op Github mijn mogelijk oplossing:
Ik heb bij de "bug/issue" melding 331 op Github van de Ariston Integration, mijn (Antonio-di-Houten) oplossing gezet (4-mei-2024) en zie ook de andere melding met mijn post.
Dus zie (ook):
https://github.com/fustom...e-assistant-v3/issues/331
https://github.com/fustom...e-assistant-v3/issues/332
https://github.com/fustom...istant-v3/discussions/333
https://github.com/fustom...e-assistant-v3/issues/337
https://github.com/fustom...e-assistant-v3/issues/338
Na 5 en half uur "up & runnning" stopt de HACS Integratie weer (4-mei-2024 17.11u).
Op Github geeft men een aantal tips om de HACS Integratie weer werkende te krijgen, zijnde:
- Verlaag het aantal "requests" richting de Ariston-site door de parameter in HA "hoger" te zetten
voor de interval tussen "requests"
- "Disable(n)" van entiteiten die je toch niet gebruikt, zou helpen.
- Het aanmaken van een gast-account onder Ariston/ATAG, dat vervolgens alleen binnen HA
gebruikt wordt om de Ariston site te benaderen (de "resuests")
Ik heb nog geen tijd gevonden dit allemaal verder uit te proberen.
Terug naar Inhoudsopgave bovenaan
.

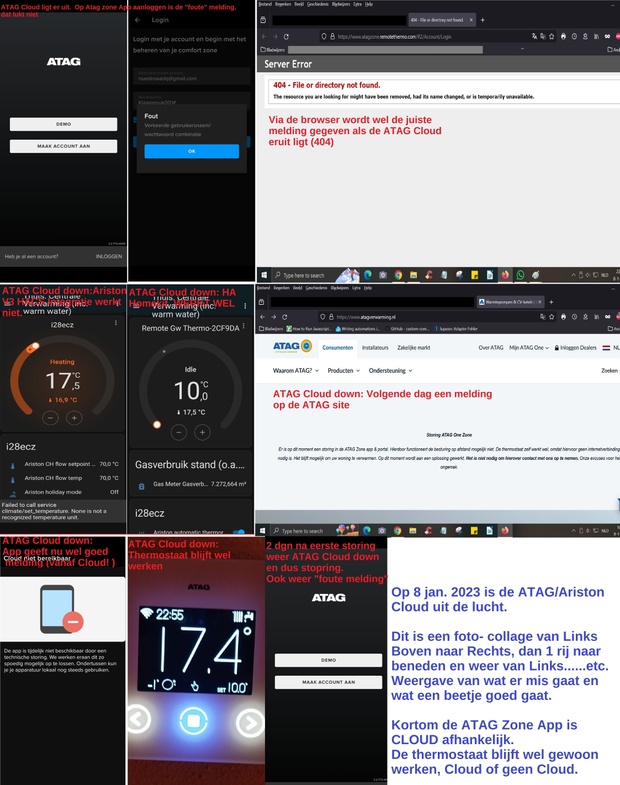

ATAG/Ariston Cloud uit de lucht (storing) & Wat werkt er dan nog
Begin jan-2024 was het zover: De ATAG/Ariston Cloud is uit de lucht door een storing.
Een mooie gelegenheid om te kijken wat er nog allemaal werkt van al die "Smart"-toepassingen (zie ook foto's hieronder).
Zonder de ATAG Cloud
WERKT NIET:
- ATAG Zone App
- (Home Assistant) HACS Ariston V3
- De Browser Web interface naar "mijn-Atag" omgeving.
Zonder de ATAG Cloud
WERKT WEL:
- Home Assistant eigen HomeKit
- AOTZ, de thermostaat zelf dus en de daaraan gekoppelde verwamings-apparatuur.
Precies op de dag dat de NOS een artikel wijdt aan de ongewenste afhankelijkheid van allerlei slimme/smart toepassingen, gaat de ATAG/Ariston Cloud/Site plat.
https://nos.nl/artikel/25...ls-de-app-niet-meer-werkt
Op zich werkt de thermostaat gewoon door maar het vervelende is de foute meldingen die de ATAG Zone App geeft als de Cloud uit de lucht is. Je moet namelijk dan (opnieuw?) inloggen met je account en dat lukt dan niet met de melding "verkeerde gebruikers/wachtwoord combinatie".
Je wordt hiermee op het verkeerde pad gestuurd. Later geeft de App wel een betere foutmelding "Cloud niet bereikbaar / De App is niet beschikbaar .... etc. (blijkt eenmalig te zijn!).
De Cloud en App werken weer de volgende dag, maar later op de dag gaat het weer mis. Cloud uit de lucht en ook weer met die verkeerde melding (gebruiker/wachtwoord fout). Nu op 14 jan 2024 staat er op mijn smartphone nog steeds de versie van 5-dec-2023.
Geeft toch aan dat ATAG niet snel/adequaat kan reageren op "smart"-storingen. Je verwacht toch minimaal dat ze de App even aanpassen met altijd een juiste melding als de Cloud uit de lucht is.
Hopelijk reageren ze wel snel als je CV-ketel of Thermostaat het niet meer doen
.
Kortom: Slechte beurt van een merk dat zich als Premium profileert op de verwarmings-producten.
Foto 30 hieronder: Foto collage ATAG Cloud uit de lucht (down) schermen
:strip_exif()/m/845047/1RoJvM8V639FZxB0pOuV1j351xCqCYK0kK9nM3fZjRQLw14gkq.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
AOZT versus AOT
Of je de AOT of de AOZT thermostaat hebt, kun je aan de buitenkant niet zien.
Druk je op de middelste knopje en licht er een blauw
“vierkantje” op, dan heb je de AOZT. Licht er een
“rondje” op, dan heb je de AOT. Dit kenmerk is nog niet verwerkt in alle (reclame) plaatjes van ATAG. De AOZT is de opvolger van de AOT. De AOZT heeft meer functies dan de AOT. ATAG geeft aan welke Thermostaat (AOT of AOZT) het beste past bij welke CV-ketel.
De AOZT kan samenwerken met andere soortgenoten die zich in andere ruimtes (zones) bevinden. Volgens ATAG kun je dan de temperatuur regelen per ruimte. Dit kan allemaal niet met de AOT.
Hoe dan de kranen/knoppen van de radiatoren in die verschillende ruimtes OPEN en DICHT gaan, wordt nergens vermeld. Radiatoren met kranen/knoppen is toch de meest voorkomende situatie in Nederland. Had men maar “slimme” radiatorkranen(knoppen) uitgebracht die je draadloos kunt aansluiten op een AOZT. Niet via Wifi of Zigbee maar met een protocol dat rechtstreeks ver komt, ook door 3 lagen beton en ver weg (bijv: 868Mhz in ster-netwerk). Misschien gokt ATAG op zo’n soort “slimme kranen oplossing” via de koppeling met Domotica/Smarthome (zie aparte hoofdstuk koppelingen) waar dit zeker wel mogelijk is. Maar goed, dan heb ik niet meerdere AOZT’s nodig, 1 is dan voldoende en voor meerdere ruimtes alleen daar een “slimme temperatuurmeter”.
Moduleren met "slimme"temperatuurmeter" kan dus NIET. Die functionaliteit dien je te "programmeren" in je Smarthome (bijv YAML in Home Assistant). Dat is nog wel een dingetje/uitdaging. Zeker het wisselen van de verwarmings-temperatuur (UIT van je CV-ketel).
Blijft wel over dat ATAG de AOZT zinvol kan inzetten bij verschillende/meerdere warmte-opwekkers (bijv: warmtepomp naast de CV-ketel).
Foto 15 hieronder: Schematisch weergave ATAG Zone met meerdere
……………………………warmte-opwekkers
:strip_exif()/m/845047/1QVIRtFzl9Lx8u7M6qvcBHvk9mMHeZtygmGYtTnpEsnKDRlvIS.jpeg?f=620xauto)
De AOZT kan gekoppeld worden aan Domotica/Smarthome via Apple HomeKit, Google Home en Amazon Alexa. Dit kan NIET met de AOT. Voor de AOZT en de AOT zijn er wel integraties beschikbaar binnen Home Assistant (via HACS). Er is ook een officiële Home Assistant Integratie "ATAG" voor de AOT,
deze werkt niet met de AOZT ! Zie ook het aparte hoofdstuk Koppelingen.
DE AOZT geeft inzicht in het energie verbruik (gas en elektra) en de AOT heeft dit niet.
Dit zijn schattingen en dat komt dus niet precies overeen met de metingen van je Slimme Meter of Slimme tussenstekker (op de CV-ketel 230V aansluiting). Daar komt nog eens bij dat als je naast gas-verbruik door bijvoorbeeld de CV-ketel ook nog eens tegelijkertijd kookt op gas, er helemaal niets klopt van het verbruik van de Slimme Meter t.o.v. het geschatte gas-verbruik van je CV-ketel.
Ik heb het idee dat de CV-ketel een dagelijks berekende schatting van het verbruik van gas/elektra bijhoudt en dit doorgeeft aan de ATAG website. Op de website en via de App kun je deze schattingen/calculaties over een langere periode inzien.
Foto 16 hieronder: ATAG WebUI (browser) GESCHAT(Calc.) Energieverbruik
:strip_exif()/m/845047/1QVIRt3bvG0vFRoVJODEIqCrRvvX5qGdR6wFTNeoS6ecseZ4Bv.jpeg?f=620xauto)
Foto 17 hieronder: ATAG lijst verschillen AOT met AOZT
:strip_exif()/m/845047/1QVIRtjhBxfzWIhF9gEZprhnRVj77HPkG1kjqDBfuBIM0OpU1m.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
OpenTherm & ook verwijzing naar EMS
OpenTherm is een universeel protocol dat de bedoeling heeft dat de verschillende onderdelen/merken verwarming, ventilatie en airconditioning/koeling met elkaar kunnen samenwerken door communicatie via dat protocol.
Ondanks het woordje “Open” is OpenTherm GEEN openbaar protocol. Je moet licentiehouder zijn (= alleen voor bedrijven). Het is ook geen garantie dat apparaten die OpenTherm “praten” dit voor alle parameters met elkaar kunnen doen. Een Slimme OpenTherm Thermostaat ondersteunt misschien niet alle OpenTherm parameters die de CV-ketel biedt.
Daar komt nog een bij dat al die Slimme Thermostaten vaak wel OpenTherm praten met bijv. je CV-ketel maar dat de communicatie naar buiten weer anders is (naar App, via WebUI naar Website van de fabrikant). Daarom zie je dat smarthome/domotica systemen vaak gebruik maken van de koppelen met de thermostaat richting App/WebUI, daar de CV-ketel alleen maar OpenTherm "praat".
Maar goed, mijn CV-ketel de ATAG i28ECZ praat volgens ATAG OpenTherm met de AOZT. Dus ik zou een andere modulerende thermostaat kunnen nemen die OpenTherm praat.
In principe zou deze AOZT met OpenTherm met iedere OpenTherm pratende CV-ketel moeten kunnen werken, maar zo simpel ligt het weer niet. Het is maar net welke commando's van OpenTherm jouw CV ketel kent en wat doet je ketel met een "onbekend/n.v.t."commando? Misschien gaat de Ketel wel in storing staan. ATAG raad de AOZT aan voor de ATAG "Zone" apparatuur.
Volgens een aantal bronnen "praat" de AOZT echter een aangepaste (ATAG spectifiek) "OpenTherm" protocol. De AOZT zou volgens die bronnen
alleen geschikt zijn voor aansturing van door ATAG gespecificeerde "eigen" apparaten, waaronder de i (zone) reeks van CV ketels.
Hoe meerdere AOZT's met elkaar communiceren is niet gespecificeerd; " OpenTherm???
Zie ook hoofdstuk AOT versus AOZT voor de verschillen, met name foto 17.
Home Assistant heeft ook een "OpenTherm Gateway Integratie".
OF en HOE dit zou kunnen werken met mijn Atag i28ECz CV-ketel (of anderen) en HA weet ik niet en heb ik niet verdere onderzocht.
forumtopic: [OTGW] OpenTherm gateway
Zie wel:
https://www.home-assistant.io/integrations/opentherm_gw/
Er zijn ook "losse" Openterm interfaces, zie bijv.:
https://www.nodo-shop.nl/nl/48-opentherm-
Zie ook:
Wikipedia: OpenTherm
https://www.tijdteam.nl/i.../14-opentherm-thermostaat
https://www.domoticaforum...&ch=300&t=0&submit=Search
Voor de Tweakers met een EMS-bus aansluiting op een warmte-opwekker(bijv. CV-ketel of een warmte pomp) is er voor een smarthome oplossing altijd nog:
https://bbqkees-electronics.nl/?lang=nl
Voor Tweakers met een Homey is er een OpenTherm kastje/gateway te koop (via kiwi en nodo webshops), zie:
https://homey.app/nl-nl/a...e.otgw/OpenTherm-Gateway/
Terug naar Inhoudsopgave bovenaan
.
Koppelingen (smarthome)
Koppelingsmogelijkheden
ATAG geeft zelf in de documentatie weer dat de AOZT werkt met (gekoppeld wordt via/met):
– Apple HomeKit;
Niet getest door de reviewer
– Amazon Alexa;
Niet getest door de reviewer
– Google Home
Daarnaast heb ik de AOZT op 2 manieren gekoppeld aan het smarthome systeem "Home Assistant" (HA
)* , zijnde:
- via Home Assistant “eigen” Homekit (Controller)
- via de HACS Ariston Net V3 integratie
* = Er is ook een officiële ATAG integratie voor HA, maar die is voor de AOT en werkt NIET met de AOZT!
Foto 18 hieronder: koppeling met de AOZT volgens ATAG
:strip_exif()/m/845047/1QVIRt42M8ZrCO4K3rpQYHQLRf6bpc5LddW7pptLIIKN4U0GPr.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Koppeling Google Home App
Het is vrij simpel de AOZT te koppelen aan de Google Home App op Android.
Zet je smartphone/tablet wel op de 2,4Ghz Wifi. De koppeling wijst zich zelf en gaat via de ATAG/Ariston Website (cloud) dus je logt weer aan binnen de Google Home App met je aangemaakte ATAG-account (zelfde als voor ATAG zone App).
Veel krijg je niet te zien en je kunt de temperatuur instellen of de verwarming AAN/UIT zetten. Je kunt natuurlijk wel binnen Google Home deze entiteiten/attributen gebruiken voor verder koppelingen/automatisering binnen die Google Home App.
Moet je opnieuw aanloggen binnen Google Home App op de ATAG website dan gaat dat via “ATAG Zone ontkoppelen” (beetje onlogisch) maar je ziet daarna de optie “Reconnect account” (opnieuw aanloggen) of “Unlink account” (uitloggen).
Zie de foto’s

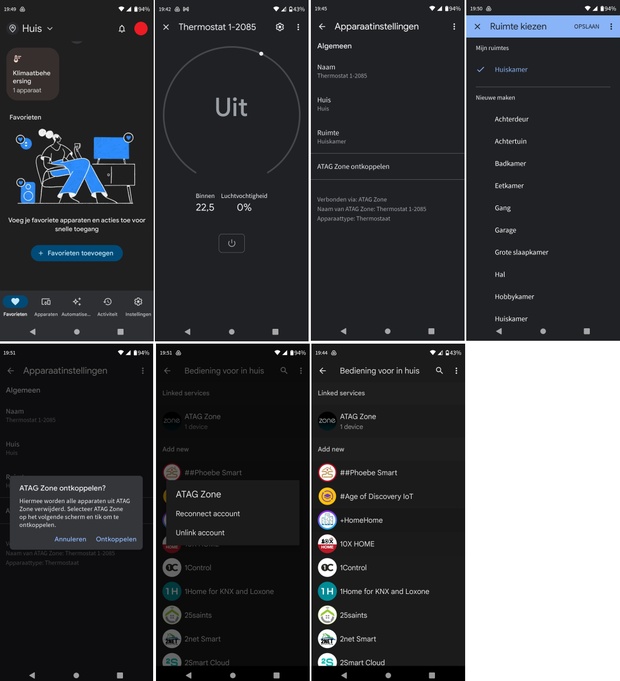

Foto 19 hieronder: koppeling AOZT aan Google Home App (Android)
:strip_exif()/m/845047/1QVIRt21qS2XsaMiWnL7gnTfPAFc4tyPbvDBv81yZbouK7sVuS.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Koppeling Home Assistant (HA) met HA’s “eigen” Homekit
De AOZT kan volgens de ATAG documentatie alleen gekoppeld worden via Apple HomeKit of Smarthome die hiervan gebruik maken. Dit laatste geldt dus ook voor HA die zijn “eigen” Homekit hiervoor heeft. Zie hiervoor ook de "afbeeldingen" direct hieronder genummerd 1-5 (op de plaatjes zelf) onder foto's 20 t/m 23 .
De AOZT dient eerst (bedraad) gekoppeld te worden aan je Atag "I" CV-ketel EN daarna via de Wifi aan je Router (alleen 2,4Ghz). Tijdens het koppelen van de AOZT aan de Wifi van je Router geeft de display van de AOZT ook de melding: “Works with Apple HomeKit”
Foto 20 hieronder: Melding op de AOZT van HomeKit geschikt (afbeelding 1)
:strip_exif()/m/845047/1QVIRujam31XzZftWAYoKgtdMl9j0sNh6LilgbHkQtRFbZP5Yl.jpeg?f=620xauto)
Je ziet onder HA "Instellingen / Apparaten en diensten" vanzelf de integratie "Remote GW Thermo-2CF9DA (Bridge)" oppoppen op je HA scherm. Meestal krijg je hiervan ook een "melding" over van HA.
Zodra je de "Remote GW Thermo-2CF9DA (Bridge)" gaat "configureren" binnen HA (zie Afbeelding 2), verschijnt op de display van de AOZT een QR-code en een koppelcode in het formaat XXXXXXXX (2 groepjes van 4 tekens onder elkaar in de rechter bovenhoek). Zie Afbeelding 3 en zelfde soort foto's in andere posts hierboven.
Je voert de koppelcode in bij HA in het formaat XXX-XX-XXX, dus je zet de "liggende streepjes" er zelf tussen.
Vervolgens koppelt de AOZT vanzelf aan je HA. Zie Afbeelding 4 en 5 voor wat je krijgt binnen HA.
Je krijgt niet zoveel entiteiten/attributen met het koppelen van de AOZT aan HA via HA eigen Homkit. Net als bij Google Home is de koppeling vrij beperkt.
De "HA Homekit" koppelt lokaal "Apple HomeKit geschikte componenten" ook zonder dat je de Apple HomeKit hebt. Dus je moet "HA Homekit" niet verwarren met Apple HomeKit zelf.
Je kun natuurlijk ook zonder HA de AOZT koppelen via Apple HomeKit op je iPhone of iPad. Dat zal zo ongeveer hetzelfde werken als onder HA (niet getest).

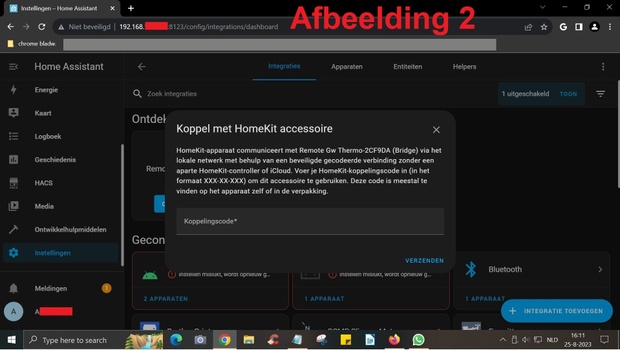

Foto 21 hieronder: Configuur HA HomeKit (afbeelding 2)
:strip_exif()/m/845047/1QVIRuKq6lT0GwOt7rN89fcGOvHo2b0kZzsC0ZBrIh7yy6x7UD.jpeg?f=620xauto)
Foto 22 hieronder: koppelcode/QR-Code op AOZT HA Homekit (afbeelding 3)
:strip_exif()/m/845047/1QVIRuC7WXQE4vStnlqcRlEZPTJRGDSCcraUCvLrHZNdu801QH.jpeg?f=620xauto)

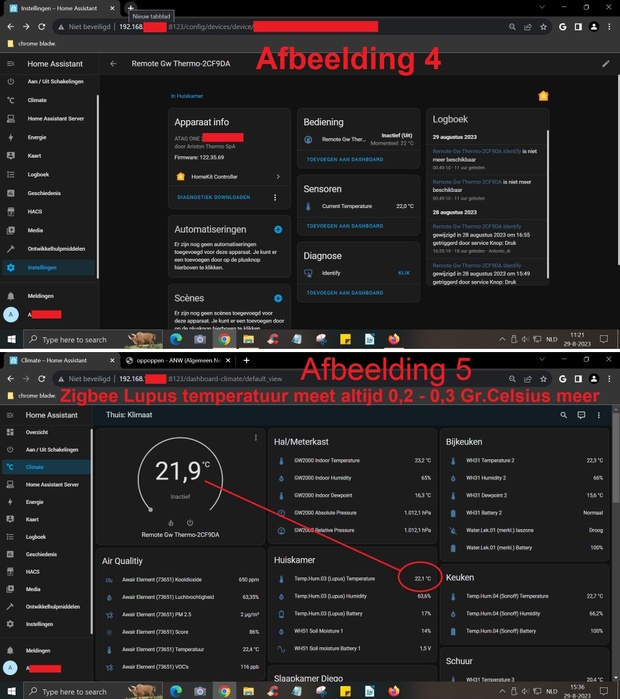

Foto 23 hieronder: Gekoppeld AOZT met HA Homekit (afbeelding 4 en 5)
:strip_exif()/m/845047/1QVIRul1quH0pjBQYaoNsnWZSx6EyNStpvs9Wz31hvGiy5vy3S.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Koppeling Home Asssitant (HA) met HACS Ariston Net V3
Er wordt vanuit gegaan dat je bekend bent met het toevoegen van integraties onder "HA instellingen" en met HACS onder HA.
De "Ariston Net" (v0.16.5) staat niet als integratie op/onder HACS en zou moeten werken vanaf HA versie: "2023.1.1". Zie hiervoor ook de "afbeeldingen" direct hieronder genummerd 1-11 (op de plaatjes zelf) onder foto's 24 t/m 29.
Stap A.
Binnen HA onder HACS rechtsboven op de "3-puntjes-onder-elkaar" klikken en op "aangepaste repositories" drukken.
Je krijgt dan het scherm van afbeelding 01.
Vul onder "Repository" in:
https://github.com/fustom...ethermo-home-assistant-v3
Selecteer onder "Categorie" "Integratie"
Voeg zo de integratie toe.
Stap B.
Druk rechtsonder op download: V0.15.5
Zie afbeelding 02.
Herstart HA na voltooiing van de Download.
Stap C.
Is de download/herstart goed verlopen dan zie je onder HACS de "Ariston NET" staan. Zie afbeelding 03.

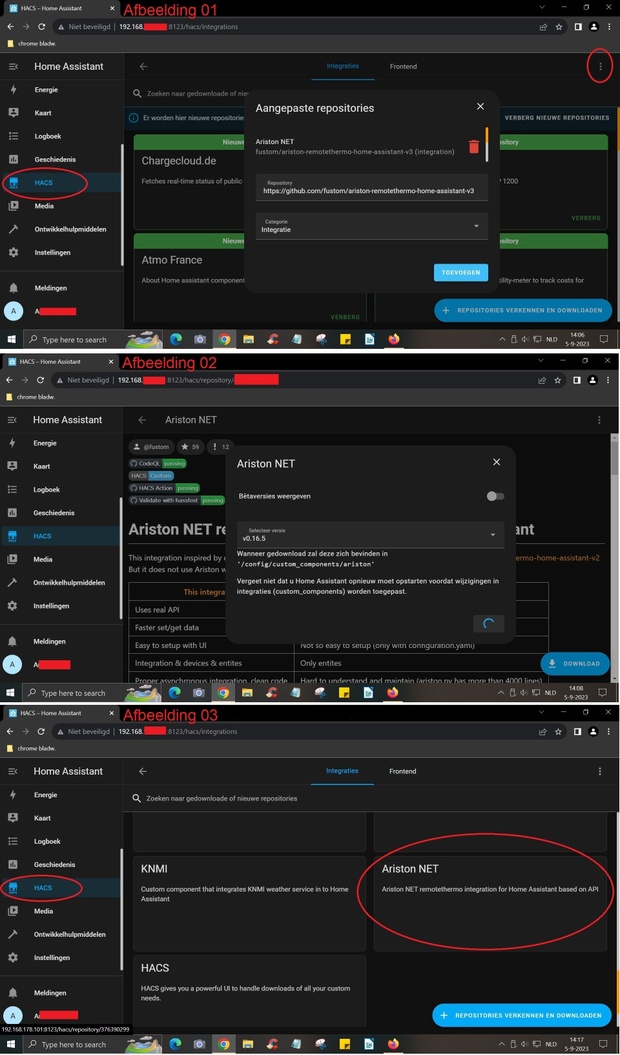

Foto 24 hieronder: afbeelding 1, 2 en 3)
:strip_exif()/m/845047/1QVIRupqIK6MbyxSn7x1vNHgZIEgi9TNYdjrV9DOTGm5fS87cg.jpeg?f=620xauto)
Stap D.
Ga naar HA "Instellingen", "Apparaten en Diensten" om via "+ INTEGRATIE TOEVOEGEN" (rechtonder) de “Ariston V3” toe te voegen.
Zie afbeelding 04 en 05.

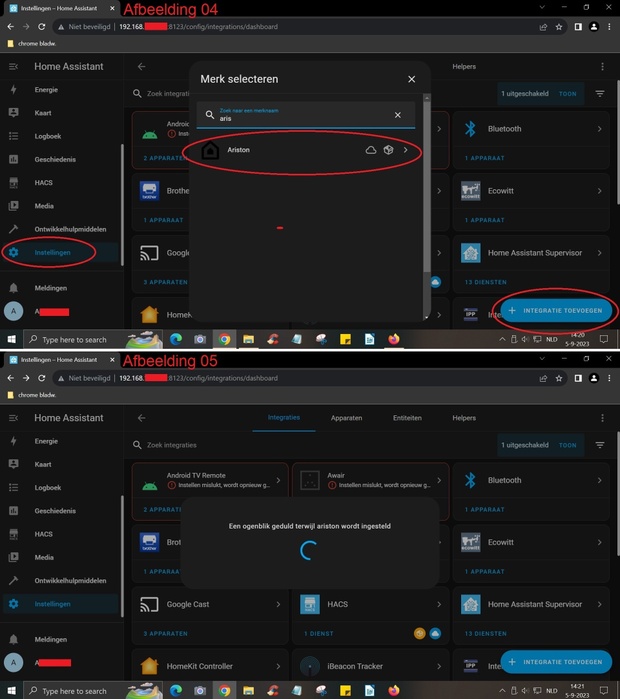

Foto 25 hieronder: afbeelding 4, 5
:strip_exif()/m/845047/1QVIRusEVL23lNqieDB9iON2KagMYkGCkbWKcy6yXHmD8P1yfH.jpeg?f=620xauto)
Stap E.
Klik op de "Ariston" integratie. Vul zelfde "Username" en "Password" in als voor de account op de ATAG Smartphone App of WEBUI (browser).
Zie Afbeelding 06 en vervolgens afbeelding 07.
Foto 26 hieronder: afbeelding 6 en 7
:strip_exif()/m/845047/1QVIRuZQZprASM6tVNG5MTFpSnSh18ePn9rfHL2RIK9PrZ6R02.jpeg?f=620xauto)
Wat krijg je allemaal na die stappen van hierboven
Kijk vervolgens wat je krijgt . Klik op de "Ariston integratie , 1 Apparaat"
Zie Afbeelding 08, 09 en 10.

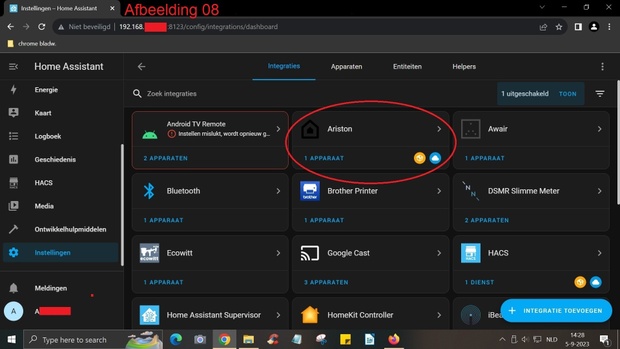

Foto 27 hieronder: wat krijg je in HA 1, afbeelding 08
:strip_exif()/m/845047/1QVIRvOvzH2MHCZ5RyR6Rm3bCrx3VgkLohi2MS9ZYgaYr6FRYW.jpeg?f=620xauto)

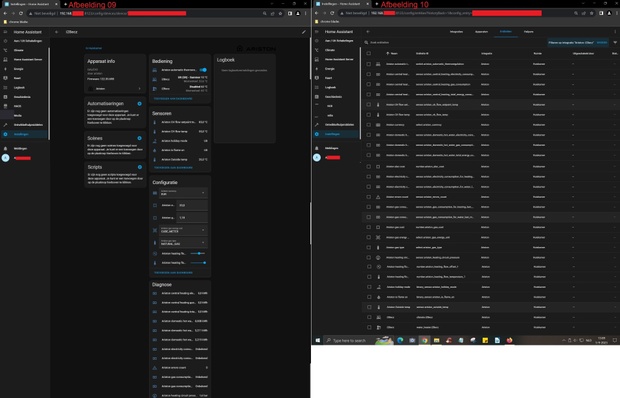

Foto 28 hieronder: wat krijg je in HA 2, afbeelding 09 en 10
:strip_exif()/m/845047/1QVIRvaenSyq1RyhVTTyP9RtxXAQHv6w3KrS1KYE5L5gktnzPc.jpeg?f=620xauto)
Ik heb ook nog snel even een eigen dashboard gemaakt met de "HA Homekit" en AOZT, HA Ariston NET en gasverbruik van mijn Slimme Meter. Zie afbeelding 11.
Zie ook GitHub website voor verdere toelichting van deze integratie:
https://github.com/fustom...ethermo-home-assistant-v3
Zie "issue list" op GitHub van deze integratie.
https://github.com/fustom...-home-assistant-v3/issues

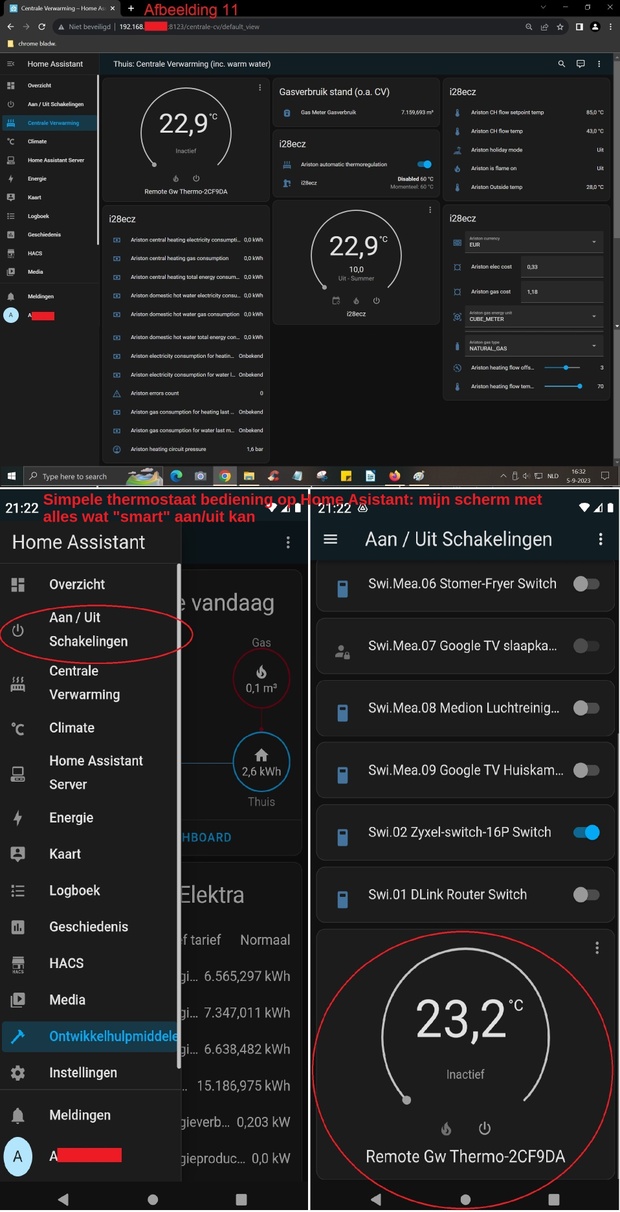

Foto 29 hieronder deel-1: "mijn" verwarming scherm/dashboard, afbeelding 11
Foto 29 hieronder deel-2: Home Assistant App op smartphone met AAN/UIT scherm
:strip_exif()/m/845047/1RoJvMVKkaZNLSGvbvHZH6HCLebPsSylDLButsigR9tgivH79M.jpeg?f=620xauto)
Terug naar Inhoudsopgave bovenaan
.
Slot/conclusie
Voor ons voldoet de AOZT goed. We hadden liever ook nog een aparte UIT/AAN knop (=Altijd-Automatisch: met moduleren) en temperatuur draaiknop gehad op de AOZT zelf.
We hebben nu (18-1-2024) de AOZT en de nieuwe CV dik 4 maanden in gebruik. Nu ook tijdens het dagelijks gebruik van de verwarming. We gebruiken de Atag zone App weinig. We zetten de verwarming AA//UIT en op de gewenste temperatuur via Home Assistant en dat bevalt goed. Via WebUI/browser en de "Ariston V3 integratie heb ik tevens op 1 scherm overzicht over alle belangrijk vooral meer technisch zaken.
De Wifi van/op de AOZT maakt de koppeling naar de ATAG Zone App, ATAG/Ariston website (via WebUI/browser) en ook de Home Assistant HACS Ariston Net V3 integratie mogelijk. Hierdoor is de bediening via de 3 laatste prima te doen.
Hopelijk blijft de AOZT het net zo lang doen als onze vorige Nefit "slimme" thermostaat, die het na 17 jaar nog steeds prima deed. Ik denk echter van niet, al was het maar vanwege de ingebouwde accu-batterij van de AOZT.
Jammer dat de ATAG zone App afhankelijk is van de Cloud. Dit hoeft echt niet (zeker niet voor de basis functie's) want de Home Assistant Homekit blijft wel gewoon werken als de ATAG/Ariston Cloud uit de lucht is.
Andere bronnen die het waard zijn om te lezen m.b.t. de AOZT:
1) Tweaker "DaRealRenzel" heeft op 17-okt-2023 een uitgebreide en zeer nuttige Reactie gegeven op deze review (zie onderaan), die is echt/zeer de moeite waard te lezen.
2) Forum op Tweakers:
https://gathering.tweaker...message/76893360#76893360
Hoogtepunt voor ons is natuurlijk de toevoeging van de AAN/UIT knop op mijn Home Assistant scherm met alle Slimme AAN/UIT knoppen. Kan ik toch nog de verwarming UIT doen als ik dit vergeten ben en in bed lig
.
Terug naar Inhoudsopgave bovenaan
:fill(white):strip_exif()/i/2006064896.jpeg?f=imagemediumplus)
:strip_exif()/i/2006064898.png?f=imagemediumplus)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM1Dfrc900uOQOznM6oHy6yVcCcr149f0eWlQMDbdpO7ANT.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM2FyyLxQlFRSiXObaqUt7oJ3F5ByFEhuESf48RS8ic0Z3K.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM25gEM7ZEUtlk52E8cg6kKW9xuYydUCeAlGOVFbJXU25wV.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM3pv4cp5RZoKLFBXWDd9P8bUYSam8jID3pMrGhVvcRmUOD.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM3yttfricFx19rkMnL0MAqF94TyRmIzu1g9dN76G7d9Ffl.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM3faHJHrwygt2S1trZC6RQ3MuvKceSRGyiWDazZKCCD1fL.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM4FPCAtyb1xtYgWszb101S7BC2WSwmP8s1XlVoGt71L1bw.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM4gV7zGqyzRZuU7RFCcUsQ5Aj1oXfRGEauUd8CnC44wlA9.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QImM4UIE0rKb93wqJiSYvkVAorDehM67urbfIZpJ2CoyyZg7s.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QIn9XwmSO72kYpcBs3qPmiVW2sU7eOHxgOZ48YEMvvjpxLG3R.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QInaZwiMk8SEA6hjgAAvgHJMwxs36H3dRjfbuUSntnWGgQhqL.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QInaZPnFC8skLfCmdy0jzptO4wsyYLqHjC6cATkXoJ4wcw16m.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRt5ciPydCpWIpiA4BzkHXs8lYubsHrK3GKYCZa6GsNtoQy.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRtzXSu6v10E0PPkRnyibOsxY6c9NYneviN2gUHDMSpy7fk.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRtFzl9Lx8u7M6qvcBHvk9mMHeZtygmGYtTnpEsnKDRlvIS.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRt3bvG0vFRoVJODEIqCrRvvX5qGdR6wFTNeoS6ecseZ4Bv.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRtjhBxfzWIhF9gEZprhnRVj77HPkG1kjqDBfuBIM0OpU1m.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRt42M8ZrCO4K3rpQYHQLRf6bpc5LddW7pptLIIKN4U0GPr.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRt21qS2XsaMiWnL7gnTfPAFc4tyPbvDBv81yZbouK7sVuS.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRujam31XzZftWAYoKgtdMl9j0sNh6LilgbHkQtRFbZP5Yl.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRuKq6lT0GwOt7rN89fcGOvHo2b0kZzsC0ZBrIh7yy6x7UD.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRuC7WXQE4vStnlqcRlEZPTJRGDSCcraUCvLrHZNdu801QH.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRul1quH0pjBQYaoNsnWZSx6EyNStpvs9Wz31hvGiy5vy3S.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRupqIK6MbyxSn7x1vNHgZIEgi9TNYdjrV9DOTGm5fS87cg.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRusEVL23lNqieDB9iON2KagMYkGCkbWKcy6yXHmD8P1yfH.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRuZQZprASM6tVNG5MTFpSnSh18ePn9rfHL2RIK9PrZ6R02.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRvOvzH2MHCZ5RyR6Rm3bCrx3VgkLohi2MS9ZYgaYr6FRYW.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1QVIRvaenSyq1RyhVTTyP9RtxXAQHv6w3KrS1KYE5L5gktnzPc.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1RoJvMVKkaZNLSGvbvHZH6HCLebPsSylDLButsigR9tgivH79M.jpeg?f=user_large)
:no_upscale():strip_icc():strip_exif()/m/845047/1RoJvM8V639FZxB0pOuV1j351xCqCYK0kK9nM3fZjRQLw14gkq.jpeg?f=user_large)
:strip_exif()/u/845047/crop60d73a06c10a5_cropped.jpg?f=usericonsmall){kind=small}
:strip_icc():strip_exif()/u/845047/crop60d73a06c10a5_cropped.jpg?f=community){kind=small}
:strip_icc():strip_exif()/u/533840/crop5aeac3c849ec3_cropped.jpeg?f=community){kind=small}
:strip_exif()/u/20090/crop584c819636958_cropped.gif?f=community){kind=small}
