Cooler Master HAF 700 EVO

Inleiding

Het begon als een goed idee en werd uiteindelijk een geweldige PC gebouwd in de Cooler Master HAF 700 EVO. Vanuit een samenwerking met verschillende partners hebben wij de onderdelen mogen ontvangen voor een show PC welke op het Tweakers Huisfeestje 2022(link) en op Dreamhack 2022 Cooler Master stand tentoon is gesteld.

Deze PC is mogelijk gemaakt dankzij Tweakers (CPU), Cooler Master (Kast+PSU+Fans+Peripherals), Gigabyte Aorus (Moederbord+GPU+Monitor), Kingston (RAM+NVME) en Alphacool (Custom waterkoeling).

In deze review richten we ons alleen op de Cooler Master HAF 700 EVO, het absolute topmodel van Cooler Master en letterlijk een beest van een kast. Deze review is op basis van onze ervaringen na het bouwen van een build met uitgebreide custom waterkoeling en onze ervaringen met het werken met het systeem nadat de pc gebouwd was (draaien van benchmarks en games). De review is dan ook meer een impressie zijn van onze hands on gebruikerservaring en enkel kleinschalig testen van de koeling en geluid. Verwacht dan ook geen gestandaardiseerde tests of vergelijkende tabellen en grafieken, maar onze eerlijke en ongezouten mening.

 

Specificaties + Shoutouts

Het systeem is zoals eerder genoemd, tot stand gekomen door een samenwerking met verschillende fabrikanten, Tweakers.net en ons(de bouwploeg ;-)).
Alle onderdelen zijn gesponsord, hieronder de opsomming van de gebruikte onderdelen en de partij die de onderdelen ter beschikking stelde:

Tweakers.net

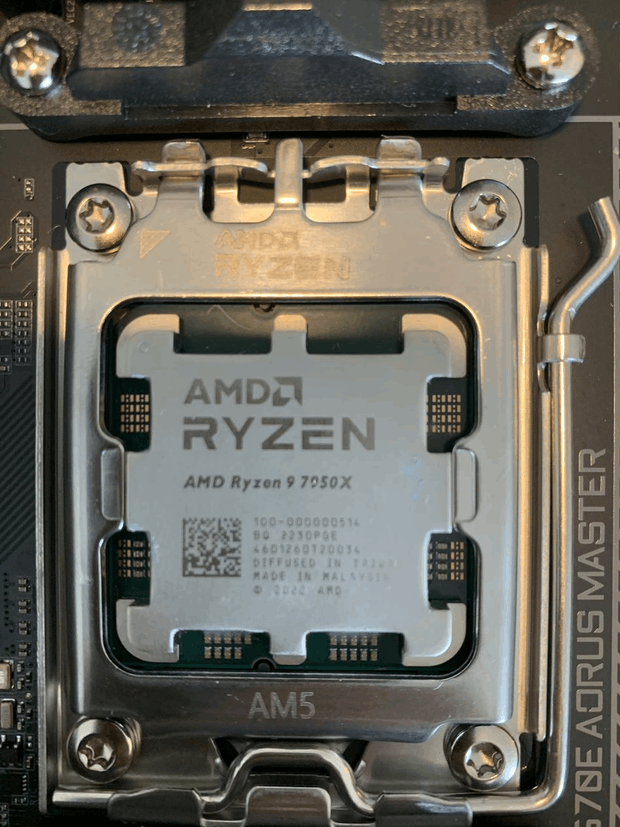

CPU - AMD Ryzen 9 7950x

Gigabyte Aorus
Moederbord - X670E Aorus MASTER Rev1.0
Videokaart - RX 6950 XT GAMING OC 16G
Monitor - Aorus FI32Q

Cooler Master
Kast - HAF 700 EVO
Fans - Mobius 120 ARGB (11x)
Voeding - MWE Gold 1250 - V2 - Full Modular
Toetsenbord - CK550 V2
Muis - MM731
Koelpasta - Mastergel Pro V2

Kingston
DDR5 - 32GB 6000MT/s DDR5 CL36 DIMM (Kit of 2) FURY Beast RGB
NVME - 1000G FURY Renegade PCIe 4.0 NVMe M.2 SSD

Alphacool
CPU Blok - Eisblock XPX Aurora PRO - Full Brass Chrome Digital RGB
GPU Blok - Eisblock Aurora Acryl GPX-A Radeon RX 6800XT/6900XT Gaming OC
Fittings - Eiszapfen 16/10mm Chrome (45°, 90°en normale rechte fittingen)
Pomp - VPP Apex Pump
Reservoir - Eisbecher Aurora D5 Acetal/Glas - 250mm
Tubes - EPDM Tube 16/10 - Black 3m
Radiators - NexXxoS HPE-30 Full Copper 360mm Radiator (4x)
Vloeistof - Apex Liquid ECO clear (3x) 

Testmethode

In de inleiding hebben we al benoemd dat dit meer een vertaling van onze ervaring is en als ervaren systeembouwers hebben we gelet op de volgende punten bij het bouwen in de CM HAF 700 EVO:

● Handelbaarheid
● Openen en sluiten
● Benodigd gereedschap tijdens het bouwen
● Ruimte om in te bouwen
● Kabelmanagement
● Praktisch haalbare maximale mogelijkheden voor de koeling
● Geïncludeerde accessoires
● Benodigde en kwaliteit van software voor bijv. ingebouwde RGB of displays
 

Wat zit er (niet) in de doos?

Toen we de kast binnenkregen was de eerste gedachte: Wat heb ik medelijden met de bezorger….De doos inclusief kast weegt ruim 30 kilogram en is enorm. Alleen de doos tillen is mogelijk, maar met twee personen is echt aan te raden. De handvatten aan weerszijden van de doos zijn ruim en makkelijk vast te pakken, maar door de lengte van de kast is het lastig om de doos te dragen EN te zien waar je naartoe gaat of je voeten neerzet. Mocht je de PC na het bouwen nog willen verplaatsen, zorg er dan voor dat je echt met twee personen bent.

 
De HAF 700 EVO wordt geleverd met de volgende accessoires:
● Vertical GPU Mount
● PCIE4 riser cable
● Doosje met schroeven, trekbandjes en tiewraps
● 2x 200MM fans voorgeïnstalleerd in de voorkant van de kast
● 3x Sickleflow ARGB 120mm fans (1x op de bodem als intake en 2x als exhaust aan de achterkant)

Voor een kast in deze prijsklasse zijn de meegeleverde accessoires toch wel een minimaal vereiste. Het was natuurlijk mooi geweest als er nog één of twee extra sickleflow fans meegeleverd waren, maar de op dit moment voorgeïnstalleerde fans zullen voor de meeste luchtgekoelde PC’s voldoende zijn. Vooral de 2x200mm ventilatoren in de voorkant van de kast verplaatsen veel lucht en zullen goed werken om te voorkomen dat je nieuwe PC te heet wordt. Geen overbodige luxe met de nieuwe generatie videokaarten en processoren.

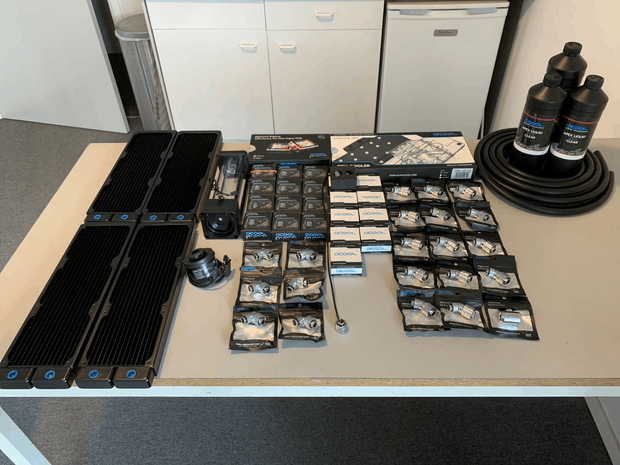

Hieronder enkele foto’s van de onderdelen die gebruikt zijn voor de show PC voordat het bouwen begon:



 

Monsterlijk uiterlijk

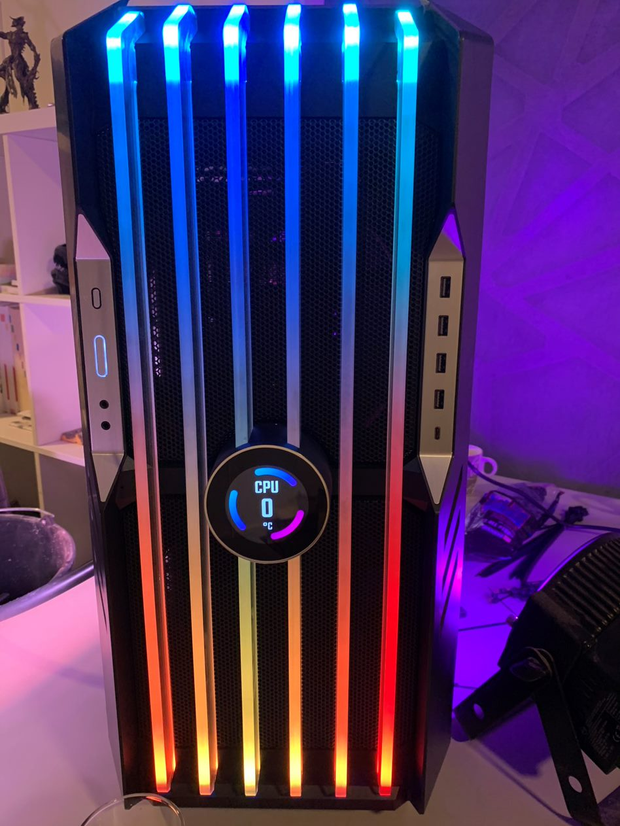

Het moge duidelijk zijn dat deze joekel van een kast niet meer in de categorie kleine jongens valt. Ben je op zoek naar een leuke kast voor op je bureau kan je misschien beter een andere kast uitkiezen. Alles aan deze kast doet denken aan “thicc”. Aan de voorkant van de kast kan je de uitstekende vinnen niet missen. De vinnen aan de voorkant zijn geen plastic maar tempered glass en geven de kast een echt premium gevoel mee. De vinnen voelen stevig aan, wiebelen niet en zien er natuurlijk ontzettend mooi uit. Het marketing team van CoolerMaster heeft hard gewerkt om een aparte naam te bedenken voor dit ontwerp en zijn gekomen met “Edge lit intake blades”. Ondanks wat de naam suggereert hebben de vinnen echter geen functie voor de “intake” van verse lucht de kast in. Net onder het midden van het voorpaneel bevindt zich een rond display, dat via een interne usb kabel op het moederbord aangesloten kan worden. Via software van Cooler Master kan je dan verschillende dingen op het schermpje laten zien, zoals bijvoorbeeld CPU temperatuur, CPU snelheid, andere systeem informatie of een plaatje of .gif naar keuze.
Verder zien we aan de voorzijde van de kast verschillende knoppen en aansluitingen. Het gaat om de aan/uit knop, een reset knop, 1x USB 3.2 Gen 2 Type C, 4x USB 3.2 Gen 1 (3.0), 1x 3.5mm 4 poles Audio Jack en een 1x 3.5mm Mic Jack. Daarmee is er ruim voldoende mogelijkheid voor het aansluiten van apparatuur aan de voorzijde van de kast.


Wel komen we bij de voorzijde van de kast aan bij de eerste minpuntjes:
Hoewel de vinnen erg mooi zijn, maken ze het voorpaneel (en natuurlijk de kast zelf) een stuk zwaarder. Ook zijn de vinnen een opvallende stijlkeuze die niet door iedereen gewaardeerd zal worden. Als je geen fan bent van het ontwerp, dan is alleen een andere kast een optie. De vinnen kunnen niet verwijderd worden.

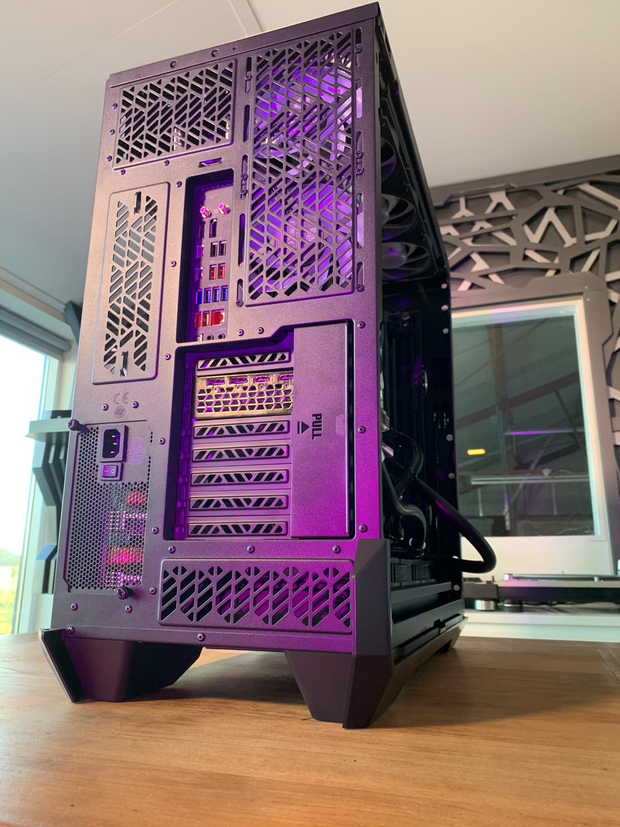

In de zijkant van de kast zit een groot tempered glass zijpaneel, waardoor je de binnenkant van de kast goed kan zien. De andere zijkant van de kast is gesloten met strategisch geplaatste perforaties voor extra luchtstroming. Aan de achterzijde zien we naast de gebruikelijke openingen voor de I/O van het moederbord, de PSU en de PCI-e slots nog een extra verwijderbaar paneel. Achter dit paneel bevindt zich een verwijderbare HDD bay.

Binnen in de kast vinden we magnetische stoffilters aan de onderkant, zijkant en voorkant. Het binnenwerk van de kast is verdeeld in twee compartimenten. Het compartiment dat je kan zien door het glazen zijpaneel om de onderdelen van de PC te showen en een compartiment voor de kabels, schijven voor opslag en de PSU. Verder vinden we in het tweede compartiment twee hubs, namelijk een LED Controller A1 (ARGB Gen 2) en een ARGB/PWM Hub. Geen overbodige luxe in een kast waar je een flink aantal (argb) fans in kwijt kan.

 
Toolless design

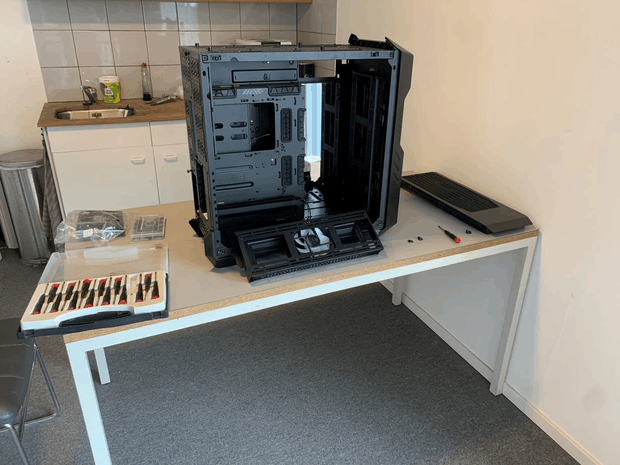

Het demonteren van de kast is eenvoudig. Er is goed over nagedacht en het grootste deel van de kast van gedemonteerd worden zonder dat je gereedschap nodig hebt. Een minpunt van het ontwerp is wel dat de zijpanelen niet verwijderd kunnen worden zonder eerst het top paneel te verwijderen. Het toppaneel kan verwijderd worden door eerst aan de achterkant een thumbscrew los te draaien. Daarna schuif je het toppaneel naar achteren en kan je het eraf tillen. Pas daarna kan je de zijpanelen loshalen, door deze aan de bovenkant naar je toe te trekken. Dit werkt verder goed en de reden waarom Cooler Master dit heeft gedaan zal waarschijnlijk met looks te maken hebben.


Het frontpaneel verwijder je door het in het midden aan de onderzijde vast te pakken en met een korte (en vrij stevige ruk) los te trekken van de clips. Daarna kan je het makkelijk geheel verwijderen. Naarmate je het frontpaneel vaker los haalt zal er steeds minder kracht nodig zijn, maar de eerste keren waren we toch wat bang dat er ergens iets af zou breken.
Klein nadeel van deze manier van bevestigen van het frontpaneel is dat er goed opgelet moet worden bij het verplaatsen van de kast. Je kan de kast dus niet optillen met 1 hand onder de voorkant en 1 hand onder de achterkant. Voor je het weet trek je het voorpaneel eraf bij het tillen en valt de kast.

Ook binnenin de kast is bijna alles zonder gereedschap te verwijderen. De HDD cage, de radiator/fan brackets en de infinity mirror zitten vast draaibare clips en kunnen zonder moeite uit de kast gehaald worden. De bovenkant van de kast wordt door 2 schroeven op zijn plaats gehouden en die zullen verwijderd moeten worden als je de bovenkant eruit haalt om bijvoorbeeld fans te plaatsen.

Bouwen in de kast

We zullen het nog wel vaker herhalen, maar deze kast is enorm. Die ruimte wordt goed gebruikt, er is veel ruimte voor onderdelen en koeling. Met alleen luchtkoeling doe je jezelf en de kast eigenlijk te kort en dat is te merken. Volgens de handleiding van de HAF 700 EVO is er ruimte voor radiatoren met een lengte van maximaal:
● Bovenzijde 2x 360mm / 1x 420mm
● Voorzijde 420/360mm
● Achterzijde 240mm
● Onderzijde 420/360mm
● Zijkant 480/420mm




Let er wel op dat in de meegeleverde radiator brackets alleen radiatoren van maximaal 360mm lengte en 30mm dikte passen.

We kwamen er echter vrij snel achter dat het gebruik van een radiator plek gevolgen had voor de mogelijkheid voor het plaatsen van een radiator in een aangrenzende plek. Zelfs al krijg je de radiatoren er wel ingeschroefd, er ontstaan snel problemen met de beschikbare ruimte op het moment dat er ook nog ventilatoren, een pomp en natuurlijk de fittings met slangen ingebouwd moeten worden. Meer realistisch is het om er vanuit te gaan dat de maximale radiator lengte niet haalbaar is voor alle plekken tegelijk en dat de plek in de zijkant lastig te gebruiken is als de bovenkant, voorkant en onderkant ook van een radiator voorzien worden. Meer realistisch is maximaal 2x 360mm top, 360mm front en 360mm in de onderzijde. Dit is dan ook de configuratie waar we voor gekozen hebben en geeft al veel meer koelvermogen dan nodig is voor een CPU en GPU.


Doordat de HAV 700 EVO gebruik maakt van verwijderbare radiator/fan brackets, kunnen de radiatoren en fans buiten de kast geplaatst worden, waarna het geheel makkelijk in de kast geplaatst kan worden. Geen frustratie dus met moeilijk bereikbare schroeven van ventilatoren.

De HAF 700 EVO geeft ruimte voor vele formaten moederborden: Mini ITX, Micro ATX, ATX, E-ATX, SSI CEB en SSI EEB. Dat betekent dat bij gebruik van een ATX of kleiner moederbord er veel extra ruimte is voor kabelmanagement. Er zijn aan de bovenzijde, onderzijde en zijkant van het moederbord dubbele rijen met zwart rubber afgedekte gaten om kabels door te voeren naar het andere compartiment. Dat scheelt enorm met het wegwerken van de kabels.


Een nadeel van al deze ruimte binnenin de kast is dat kabels snel te kort zijn. Als je onderin de kast 3 ventilatoren plaatst met een kabellengte van 30cm, dan gaan deze kabels te kort zijn om bij de fun hub te kunnen komen. Dat geldt zelfs voor de rij van 3 ventilatoren die het dichtst tegen het glazen zijpaneel aan zitten in de bovenkant van de kast. Kabel extensies zijn dus geen overbodige luxe voor zowel de PWM en RGB kabels van de ventilatoren.

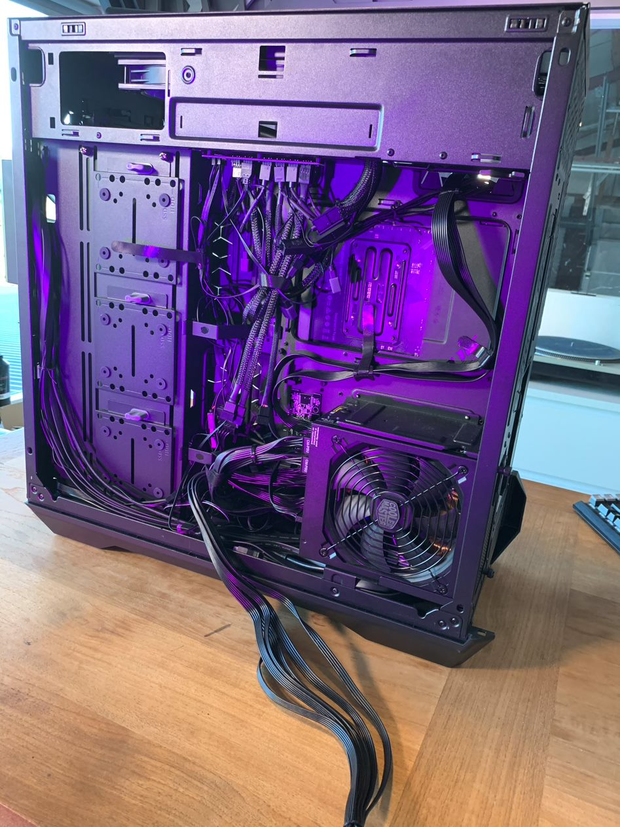

Met veel ventilatoren, rgb kabels en een pomp zijn er al snel een grote hoeveelheid kabels om een plekje te geven in de kast. Gelukkig bevat het tweede compartiment daar ruim voldoende ruimte voor. Er zijn verschillende kabelgoten en een grote hoeveelheid mogelijkheden voor het vastmaken van cable ties aan de kast. Achter de PSU is er ook ruim voldoende mogelijkheid om kabels kwijt te kunnen en als je geen ruimte nodig hebt voor extra opslag kan je de HDD cage verwijderen voor extra ruimte.


Door de vele gaten in de wand tussen de twee compartimenten zijn er ook vele mogelijkheden voor de routes van de slangen in een custom loop. Je kan naast het eerste compartiment ook de slangen achter het moederbord door het achterste compartiment laten lopen en op die manier slangen wegwerken uit het voorste compartiment voor “clean” look. Voor onze configuratie was dat niet nodig. Er was voldoende ruimte om de slangen op een logische en minimalistische manier te plaatsen.

Conclusie

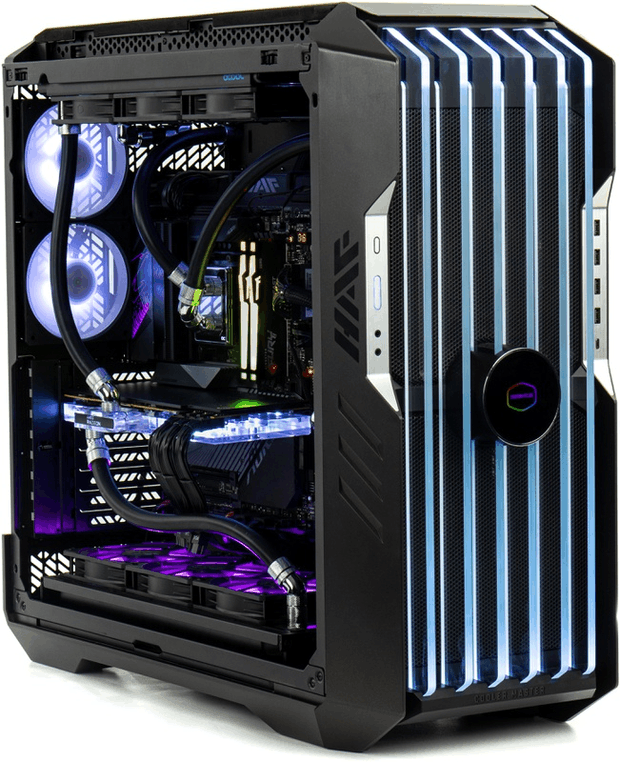

De Cooler Master HAF 700 EVO is een geweldige kast. Ben je op zoek naar een kast voor je nieuwe pc waar je alles in kwijt kan dat je kan bedenken, waarin je een hele uitgebreide custom loop waterkoeling kan aanbrengen en die het opvallende centrale punt moet worden van de ruimte waar je pc in komt te staan? Dan is de Cooler Master HAF 700 EVO absoluut de kast voor jou.
Je krijgt bij deze kast veel waar voor je geld, maar je betaald ook voor de meer opvallende eigenschappen van de kast zoals de voorkant met de opvallende acryl vinnen. Als je wel de ruimte en de mogelijkheden van de kast zoekt, maar dan wat minder opvallend, dan kan je beter kijken naar de Cooler Master HAF 700.
Wij vonden de HAF 700 EVO in elk geval een heerlijke kast om mee te werken en we zijn trots op het eindresultaat. Wil je meer zien van de HAF 700 EVO en wat wij er mee gedaan hebben? Bekijk dan de review van onze build op Tweakers.net (klik hier voor de link).
