Owon THS 317-ET ZigBee Temperature Sensor with Probe

Owon THS 317-ET ZigBee Temperatuur Sensor met Sonde (Probe)
"Eindgebruikers Review", Technisch niveau: Simpel, bijgewerkt: 07-05-2024 (Change log)
Geschatte leestijd is 14-18 minuten, zonder het bestuderen van de vele (samengestelde) foto's/plaatjes.

Change log

07-05-2024: toegevoegd nieuwe versie V2 met groter meetbereik.
.
Terug naar Inhoudsopgave bovenaan
.

Introductie

De meeste smarthome bezitters zullen wel een temperatuur/vochtigheidsmeter aangesloten hebben op hun set om binnenshuis in een “droge” situatie e.e.a. te meten. Wil je buitenshuis lokaal weten hoe het met het weer is (o.a. de temperatuur maar nog veel meer), dan neem je natuurlijk een buiten weerstation. Bij Home Assistant (HA) fans is het Ecowitt weerstation (Chinese fabrikant FOSHK of een white label van deze fabrikant) erg populair omdat er een “kant-en-klaar” integratie onder HA beschikbaar is.

Wil je toch wat simpels voor alleen de temperatuur en iets wat eventueel ook geschikt is voor meten in (niet agressieve!) vloeistoffen of in afgesloten ruimtes (bijv.: vriezer), dan kom je al gauw bij een meter met een sonde (Engels: probe), een sensor aan een kabel dus. Professionele meters met sonde zijn gauw 200 euro en dan heb je de data nog niet in je smarthome!. Van Ecowitt heb je buiten temperatuurmeters, maar die komt met kast op gauw op zo’n 100 euro en die werken op een “eigen 868MHz freq./protocol”. Je moet er nog een conversiekastje bijkopen (868Mhz naar Wifi) van 50 euro om je data in je smarthome te krijgen. Nog steeds kun je dan geen vloeistoffen meten. Een sonde is dan toch echt een "must".

Deze Zigbee OWON THS317-ET temperatuurmeter met sonde biedt dan mogelijk een betaalbare simpele oplossing.
Ik heb de OWON voor 12,50 euro als ‘tweede kansje” gekocht bij Domadoo.fr tezamen met een Zigbee NOUS tussenmeter en een bijna gratis (slechts 4 euro) promotie-verzending vanuit Frankrijk met DPD en Track&Trace. Los kost de OWON normaal 20 euro en de verzending komt op 9 euro vanuit Frankrijk (prijzen per dec. 2022). In de aanbieding is die nog wel eens verkrijgbaar voor 15,99 Euro (bijv. in nov. 2022). Bij casaia.fr is dezelfde meter onder “eigen merk” ook te koop. OWON is in Nederland vooral bekend om zijn oscilloscopen en niet om zijn smarthome componenten, zoals deze meter.

Naast wat testen met deze OWON meter wordt ook nog mijn ervaring van deze meter onder de Lupus Electronics XT2-plus alarm/smarthome Hub en onder een Zigbee Home Assistant beschreven.
Zijn de foto's tussen de tekst niet scherp (= vooral bij scherm-afdruk, tekst) dan kun je ze achteraan "los bekijken" en scherp uitvergroten.
Oh ja: verplichte kost voor lezers van Alarm en Smarthome stuff :
forumtopic: Waar moet een draadloos DIY Alarm met smarthome aan voldoen

foto 01 hieronder: Owon THS 317-ET ZigBee Temperatuur Sensor met Sonde

.
Terug naar Inhoudsopgave bovenaan
.

Omvang van de levering

.
Wat wordt er nu uiteindelijk geleverd als OWON THS317-ET:
– Een kastje met de Zigbee 3.0 module en batterij compartiment.
– Een snoer met een temperatuurmeter (sonde) dat vast verbonden is met het kastje.
– Een “snel handleiding” voor “alle varianten” van het genoemde kastje
...(meerdere modellen, met ook verschillende functies).
– Een dubbelzijdige sticker en schroefjes/pluggen voor de bevestiging van het kastje.

Foto 02 hieronder: Het doosje geopend met de inhoud.

.
Foto 03 hieronder: De meegeleverde papieren “snel handleiding” voor “alle varianten” van het genoemde kastje.


Foto 04 hieronder: De OWON van alle kanten.

.
Terug naar Inhoudsopgave bovenaan
.

De specificaties & compatibel met

De specificaties lopen nogal uiteen per bron.
Ik denk dat de specificaties die OWON op zijn site geeft bij het product het meest accuraat zijn.
Het kastje is alleen bedoelt voor binnenhuis (eventueel schuur) “droog” gebruik. De sonde kan naast gewoon binnengebruik ook toegepast worden in gesloten ruimtes of buiten, zowel in de ‘lucht”, in een vloeistof of tegen een bepaalde oppervlakte. Dus ook handig voor je buiten zwembad zo'n OWON metertje .
Belangrijk is te vermelden dat je de sonde NIET kan gebruiken bij metingen van/in sterk zuur of basische (alkadi) (vloei)stoffen. Ook extreem koude of hete temperaturen zal de OWON waarschijnlijk niet overleven (niet getest ).
De resultaten van de temperatuur “onder nul” metingen staan bij het hoofdstuk “Testen”.
.
Foto 05 hieronder: De Spec’s van OWON site & van de casaia site.


De compatibiliteit van deze OWON temperatuurmeter met Zigbee Home Assistant i.c.m. een Sonoff ZIGBEE 3.0 USB DONGLE PLUS (de P-versie) kan ik bevestigen. Ook met een Lupus Electronics XT1-plus en een XT2-plus Alarm/smarthome Hub werkt deze OWON voor 100% goed.
Foto 06 hieronder: De compatibiliteit van deze Zigbee OWON volgens de blakadder site.

.
Terug naar Inhoudsopgave bovenaan
.

Maten / Afmetingen

De lengte van het snoer zonder het uiteinde van de sonde (de metalen sensor)is ongeveer 242cm (2x121cm) volgens mijn meting.
.
Foto 07 hieronder: Meting lengte van het snoer.

.
Foto 08 hieronder: Afmeting van het kastje en het metalen deel van de sonde.

.
Terug naar Inhoudsopgave bovenaan
.

Installatie

Het eventueel monteren van het kastje op een ‘vaste” plek spreekt voor zich als het kastje geopend is. Wat nogal onduidelijk is; Hoe open je het kastje!
Op de achterkant van het gesloten kastje kunt je een schroefje er uitdraaien maar dit heeft (nu) geen nut. Om het kastje te openen: Schuif de plaat aan de onderkant weg van waar het snoer in het bovendeel van dit kastje naar binnen gaat (zie foto).
Vervolgens kun je 2 AAA batterijen (niet meegeleverd) plaatsen in het daarvoor bestemde compartiment. Je ziet ook een zwart knopje wat dient als “reset” en ‘zet component open voor koppelen” (pairen). Door minimaal 3 (tot 5) seconde dit knopje in te drukken gaat het groene lichtje blinken en de OWON kan gekoppeld worden aan een Zigbee Hub/Gateway die in de “koppel mode” (pair mode) staat. Druk je het knopje 10 seconde in dan blinkt de OWON na 3 seconden en na 10 seconde weer. De OWON is dan “ge-reset”. Zowel voor de Lupus Electronics XT1-plus/XT2-plus Hub als mijn Zigbee Home Assistant moest ik meerdere pogingen ondernemen om de OWON gekoppeld te krijgen, maar uiteindelijk lukt het wel. In de instructie is ook sprake van een rood lichtje. Bij mij is er NOOIT een rood lichtje gaan branden/blinken van de OWON. Ik denk dat dat rode lichtje alleen van toepassing is bij het model met ook een PIR sensor in/op het kastje, dus niet dit model!
.
Foto 09 hieronder: Openen OWON temperatuurmeter.

.
Foto 10 hieronder: batterijen voor OWON temperatuurmeter.

.
Terug naar Inhoudsopgave bovenaan
.

Wat zit er nu in het OWON kastje?

De documentatie geeft geen uitsluitsel over wat er nu precies voor “hardware”/Zigbee in het kastje zit. Om dit te weet te komen moet het al eerder genoemde schroefje verwijderd worden om de echte binnenkant met de printplaat en de elektronica zichtbaar te krijgen. Er zit een ZS3L chip in en dat is een Tuya Zigbee component: “ZS3L is embedded with a 32-bit low-power Arm Cortex-M33 core, 768-KB flash memory, and 64-KB RAM, and has rich peripherals”.
Wat precies het zwarte rechthoekig ding is op de printplaat weet ik niet.
De QR-sticker met tekst aan de binnenkant is NIET van dit "temperatuur model met sonde" maar van de uitvoering met (ook) een PIR bewegings-sensor.
.
Foto 11 hieronder: Openen van de binnenkant

.
Foto 12 t/m 16 hieronder: De elektronica (voor de liefhebbers)





.
Terug naar Inhoudsopgave bovenaan
.

OWON en de Lupus Electronics XT1-plus/XT2-plus Hub

Zie het hoofdstuk “Installatie” voor het koppelen van de OWON aan de XT1-plus/XT2-plus Hub. De OWON werkt prima op de XT2-plus. Ook de historie wordt vastgehouden en dit temperatuur-verloop kan prima gevolgd worden op de XT2-plus. Op de XT1-plus van de buren krijg ik dezelfde goede resultaten.
.

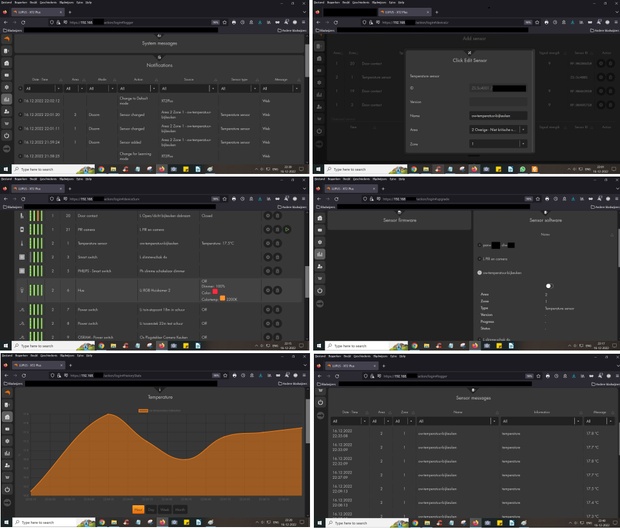

Foto 17 hieronder: Schermen van het OWON component op de XT2-plus.


Terug naar Inhoudsopgave bovenaan
.

OWON en Zigbee Home Assistant

De Home Assistant draait bij mij op een “dedicated” Minisforum GK50 server(tje) voorzien van een Intel N5030 processor, met:
Home Assistant 2022.12.7
Supervisor 2022.11.2
Operating System 9.4
Frontend-versie: 20221213.1
Sonoff ZIGBEE 3.0 USB DONGLE PLUS (P-versie) voor koppeling aan Zigbee Home Assistant (niet aan Zigbee2MQTT, dit is niet hier getest).
De bovenstaande configuratie is ook gebruikt bij het testen van de OWON (zie hoofdstuk “Testen”).
Zie het hoofdstuk “Installatie” voor het koppelen van de OWON aan Home Assistant.
DE OWON temperatuurmeter werkt prima . Ook de historie (temperatuurverloop) is goed te volgen.
.
Foto 18 hieronder: koppelen (interview) van de OWON aan Zigbee Home Assistant.

.
Foto 19 hieronder: De “apparaten" & OWON entiteit-id’s op Zigbee Home Assistant.

.
Foto 20 hieronder: De OWON op Home Assistant.

.
Terug naar Inhoudsopgave bovenaan
.

Testen

De tests voor de minimum te meten temperatuur door de OWON zijn uitgevoerd in mijn vriezer die niet meer dan -16 tot -17 graden Celsius kou kan “aanmaken” en ook op die stand staat (max.).
Test 1 verloop:
De sonde heb ik in mijn vriezer gelegd tegen het ijs dat zich vormt op het koelelement.
De temperatuur zakt dan naar -19,7 graden Celsius om vervolgens in 1 keer te knallen naar dik +327 graden Celsius. Volgens de spec’s van OWON kan de sonde meten tot -20 graden Celsius (volgens het white label CASAIA zelfs tot -30 graden Celsius). Het is een vrij bekend fenomeen dat temperatuurmeters bij ijsvorming op de sensor deel van de sonde “op hol slaan” of in ieder geval incorrecte waarden weergeven. Voor buiten meten wordt dan ook altijd aangeraden de temperatuurmeter in een “om-kast” te hangen zowel om ijsvorming als Chill-factor (wind en vochtigheid) zoveel mogelijk uit te sluiten. Je ziet dit ook altijd bij de weerstations.
Test 2 verloop:
Ik heb de sensor/sonde in een plastic zakje gedaan en afgesloten met een clipdraadje op het snoer, 3cm verwijdert van de sensor. De sensor/sonde is vervolgens is de vriezer gelegd bij het koelelement. De temperatuur zakt naar -16,2 graden Celsius en blijft daarop staan (zie foto).
.
Foto 21 hieronder: test 1 en 2 verloop

.
Test verloop 3:
Ik heb de sensor/sonde zonder plastic zakje (kaal en droog) in de midden-bak van de vriezer gelegd, ongeveer 17cm verwijderd van het koelelement. De temperatuur zakt naar -16,8 tot -16,7 graden Celsius en blijft daarop staan (zie foto).
Foto 22 hieronder: test 3 verloop


Conclusie minimum temperatuur tests (1 t/m 3).
Het is jammer genoeg niet mogelijk voor mij om precies te testen of de OWON netjes de -20 graden Celsius kan meten. Ik zou dat “test 3” weer moeten kunnen doen met een vriezer die dik de -20 graden Celsius haalt. Het is niet te zeggen of bij “test 1” het maximum te meten minpunt van de OWON werd bereikt voor die “‘stopte” (“op hol sloeg”) of dat die vrij snel onder de -20 graden was gedaald en toen “op hol sloeg”. Ik kan alleen vast stellen dat de laatste door gegeven "goede waarde" aan Home Assistent -19,7 graden Celsius was, voordat die dus “op hol sloeg”!

Terug naar Inhoudsopgave bovenaan
.

Meer info OWON in het Frans & over SmartThings/Homey(?)

Deze OWON temperatuurmeter wordt vooral in Frankrijk verkocht (staat ook wel merkloos op Alibaba.com). Dus voor diegene die nog wat meer informatie wensen en die eventueel hun Frans willen oefenen en voor de SmartThings/Homey(?) fans (derde/vierde link/url), zie :
YouTube: #Test Sonde de température ZigBee CTHS-317-ET CASA.ia, polyvalente e...
https://domotiquetechnose...-congelateur-sous-jeedom/
https://community.smartth...temperature-sensor/248119
https://community.homey.a...casa-ia-temp-sensor/55901
.
Terug naar Inhoudsopgave bovenaan
.

Slot / Conclusie

Het is jammer dat ik de Zigbee OWON temperatuurmeter niet goed kan testen op de -20 graden Celsius op dit moment. Voor de rest doet die het prima. Ik had natuurlijk liever een meter gehad die tot -40 graden Celsius meet, maar die zijn nogal duur. Voor het kijken of mijn vriezer nog goed werkt gaat het echter prima. Ook voor ander tests met hogere temperaturen (getest tot maximaal +50 graden Celsius heet/warm water), functioneert de temperatuurmeter goed. Kortom voor het geld een redelijk Zigbee temperatuurmetertje voor binnen, buiten (in om-kast geplaatst!), in vloeistof of op een oppervlakte. Dit alles natuurlijk voor de in de review genoemde temperatuurlimieten. Ook werkt de meter goed op mijn Lupus Electronics XT2-plus Hub en op andere platforms waaronder Zigbee Home Assistant (zie ook Blakadder bij hoofdstuk "De specificaties & compatibel met" hierboven).
.
