Sharkoon MS-Y1000 Wit

Sharkoon MS Y 1000 White

Voorwoord

Hoewel deze case gesponsord werd door Sharkoon, zal mijn review specifiek gebaseerd zijn op de bouwervaring met de case, met name gericht op de custom loop mogelijkheden. Er komt geen betaling aan te pas.

English

Introduction
This case was sponsored by Sharkoon. However my review will be based on my builders experience , with focus on the possibilities of watercooling. There was no payment offered from Sharkoon.

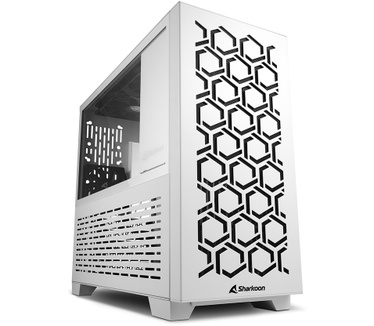

De case in detail

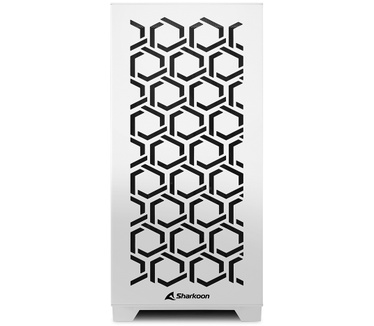

De MS Y1000 oogt strak met het Y vormig design in het frontpaneel en de compacte vorm van de case.
De afmeting van de case bedraagt 42.5 x 17.0 x 36.2 cm.

De panelen zijn praktisch toolloos afneembaar. Enkel het toppaneel is bevestigd met een vijs. Na het afhalen van het toppaneel kun je al de zijpanelen en het frontpaneel zomaar losmaken zonder het gebruik van tools.

Het glazen zijpaneel kan simpelweg omgedraaid worden om ofwel je GPU ten toon te stellen of je CPU koeler.


De IO beschikt over 2 USB 3.0 poorten, een power en reset knop en een microfoon en headset jack.
In mijn ogen zou in deze tijden een 3.1 C ook mogen toegevoegd worden. Voor mij is dit onmisbaar voor het overzetten van data van mijn gsm naar de pc. Gelukkig kunnen we hiervoor nog wel rekenen op deze aansluiting van het moederbord.

Bovenaan zijn 2 x slim 120 ventilatoren bevestigd, 1 X 120 slim onderaan en 1 x 80 achteraan.
De beschikbare radiator ruimte is 240 mm.

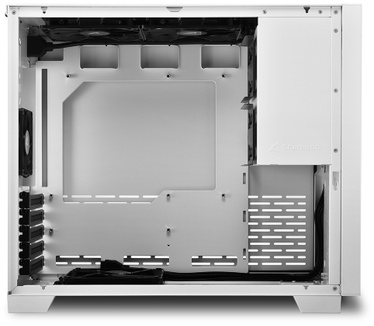

Onderstaand ziet u foto's van de case zonder panels.

English

A closer look at the case
De MS Y1000 looks clean and modern with the Y shaped design of the frontpanel and the compact form of the case.
Measurements of the case: 42.5 x 17.0 x 36.2 cm.
The panels are almost toolless removeable. Only the toppanel is attached with a screw. After removing the toppanel, the rest of the panels goes off without the use of tools.
The glass side panel can be inverted easily to either show off your GPU or to show off your CPU block or cooler.
The I/O consists of 2 USB 3.0 ports, a power and reset button and a Mic and Headset jack.
What I would have loved to see, was the addition of an USB3.1 C. For me this is very usefull because I transfer a lot of data from my phone to my PC. Luckely this was covered by the motherboard.
On top there are 2 x 120 slim fans, 1 x 120 slim fan at the bottom and 1 x 80 fan in the back.
Available radiator space is 240 mm.

De bouw zelf:

Dit was echter een uitdaging. De MS Y1000 is niet echt gericht om watergekoeld te worden.
Dit komt naar voor doordat er geen pomphouders of reservoir houders zijn en omdat de radiator ruimte heel beperkt is (240mm).
De uitdaging was ook om een hele loop te plaatsen mede met het gebruiken van een vertikale GPU setup.
Opgelet: De vertikale GPU bracket met riser moet apart aangeschaft worden.
Voor de plaatsing van de radiator was er echter maar 1 wijze. De 240 mm radiator moest met de poorten naar vooraan gericht worden. Bij plaatsing met de poorten achteraan werd de fitting gehinderd door de I/O cover van het moederbord. Voor de radiator maakte ik gebruik van de Silent Storm 120 ventilatoren die door Sharkoon bijgeleverd werden.
Voor bevestiging van het reservoir was het noodzakelijk om extra gaten te boren om toch een reservoir houder te kunnen bevestigen zodat deze in positie blijft. Door de beperkte ruimte tussen reservoir en GPU backplate was het echter onmogelijk om een pomp/res combo te plaatsen. Hierdoor plaatste ik de pomp met een pomp top afzonderlijk op de onderkant onderaan de voeding.
Betreffende de voeding: Hiervoor heb ik geopteerd voor plaatsing van een 750 w sfx voeding. Dit lijkt me een betere keuze voor deze case gezien de lengte van de kabels van ATX voedingen. De grootte van de ATX voeding zou er ook voor zorgen dat de kabels onderaan meer zichtbaar zijn.

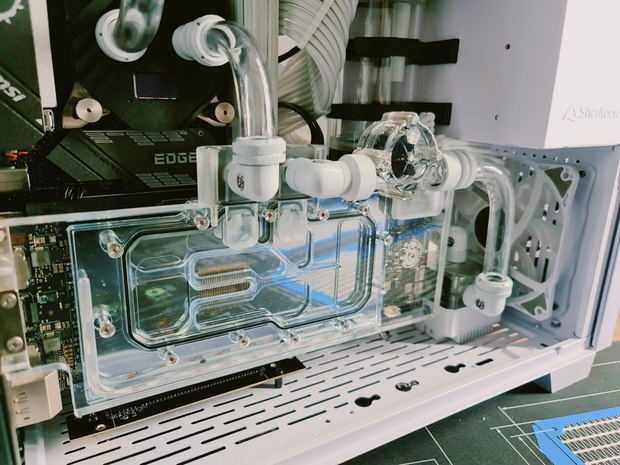

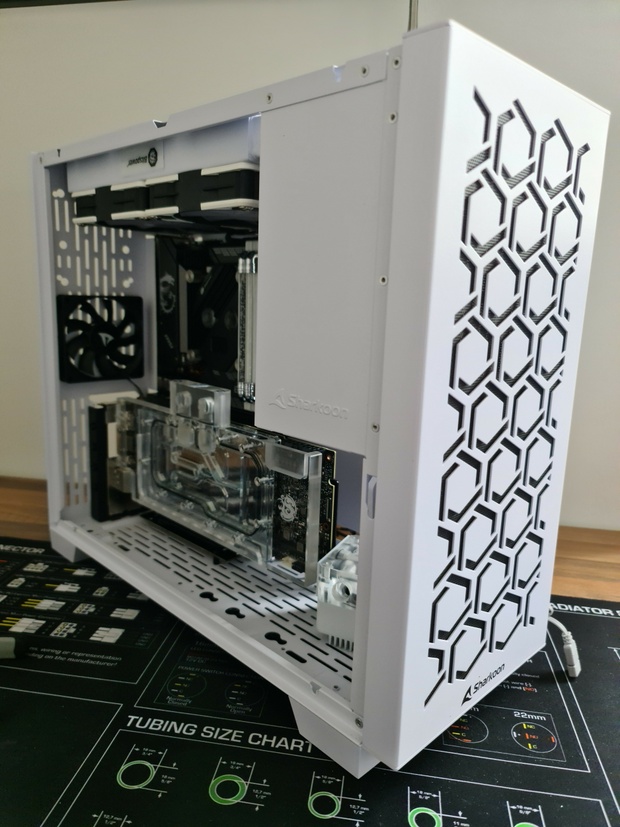

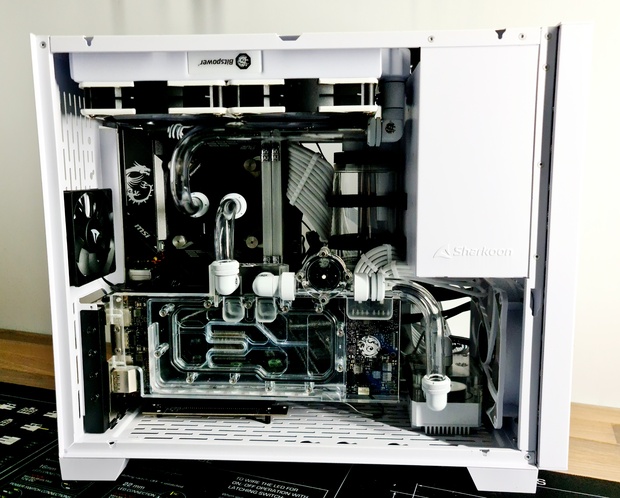

Hieronder vindt u wat foto's van het bouw proces:


Het inbouwen van de hardware en de waterblokken ging vanzelfsprekend. Door de plaatsing van de voeding vooraan was de ruimte voldoende om alles zonder problemen te kunnen installeren.
Het toevoegen van de tubes van A naar B ging ook vlot zonder me in al teveel moeilijke bochten te moeten wringen.

Gebruikte hardware:
MSI B560I Gaming edge wifi
Intel I5 11600K
Goodram IRDM 1TB NVME SSD

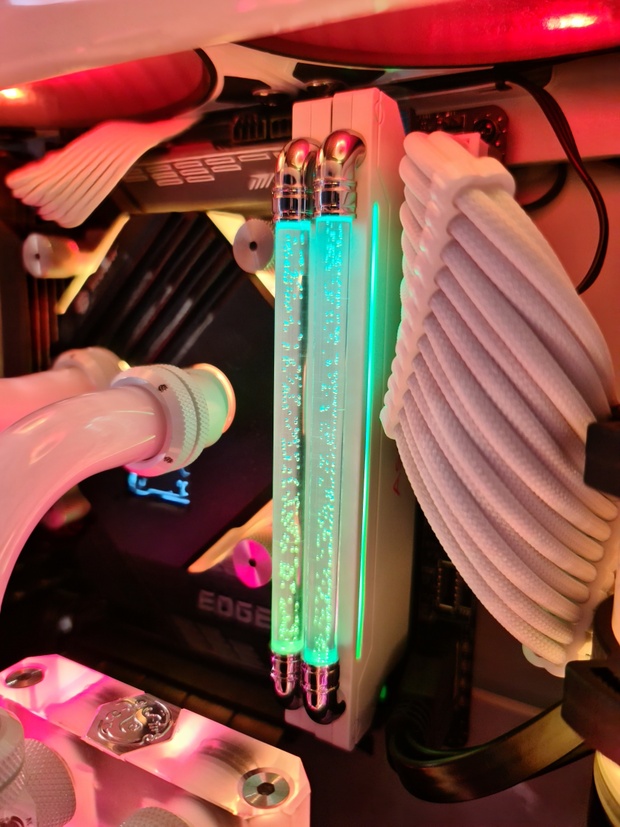

Asgard Loki W3 DDR4 3600 2 X 8GB
MSI Ventus 2080 ti
Coolermaster SFX 750 Gold
Waterkoeling met Bitspower

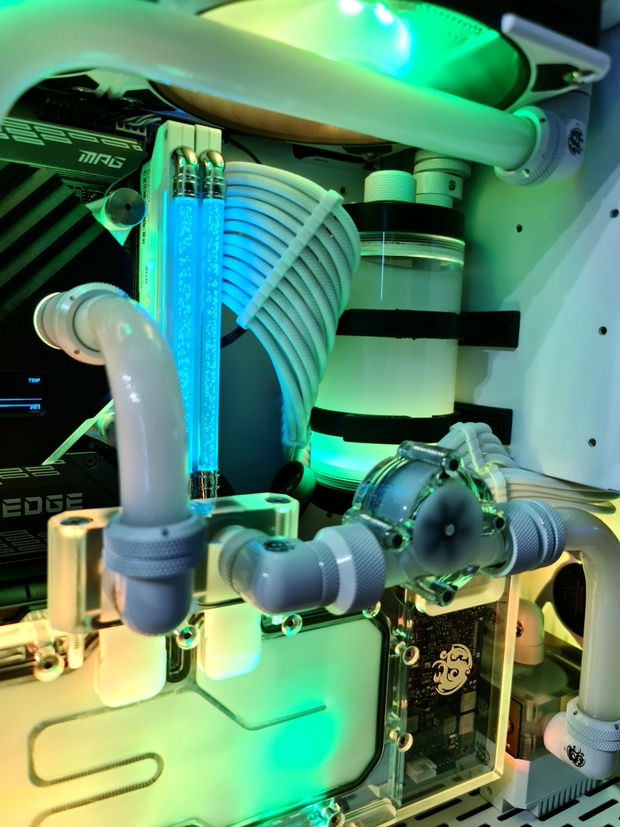

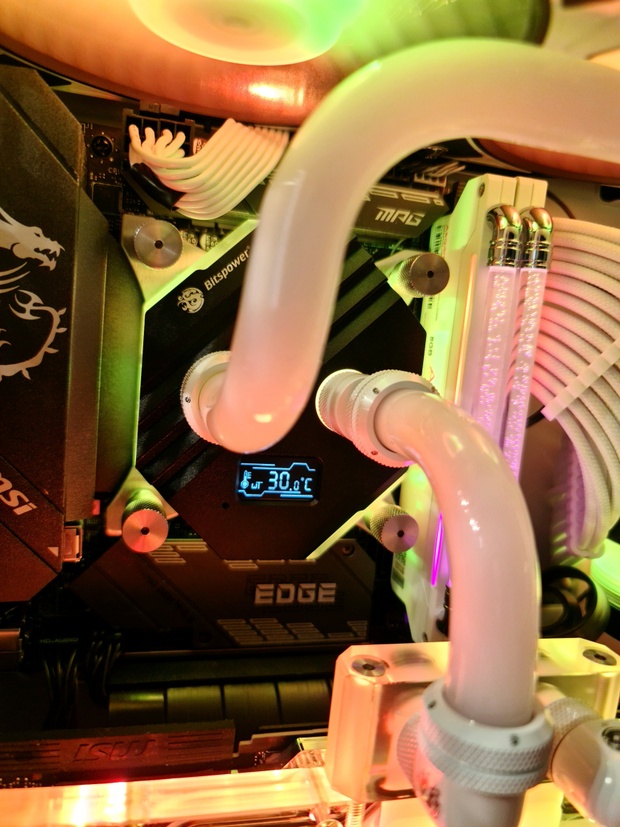

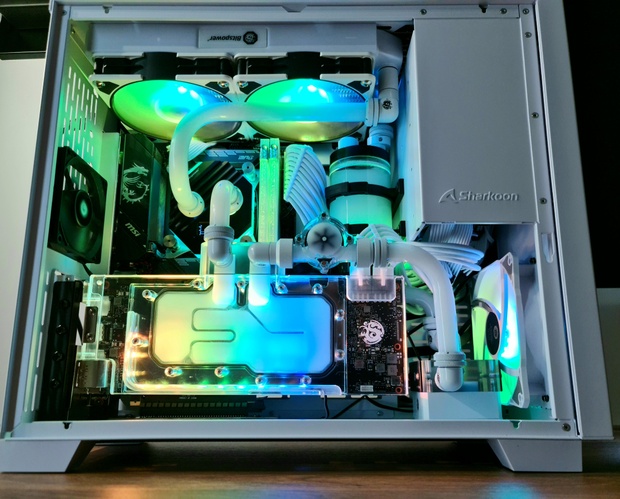

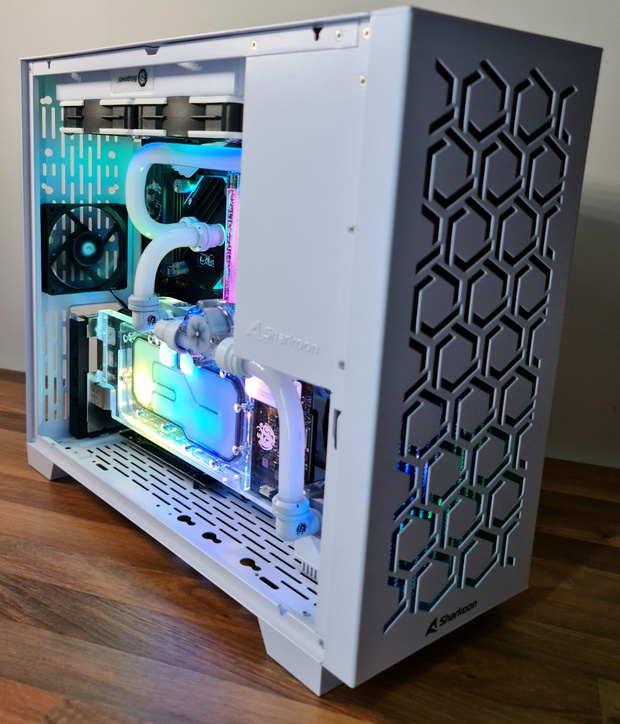

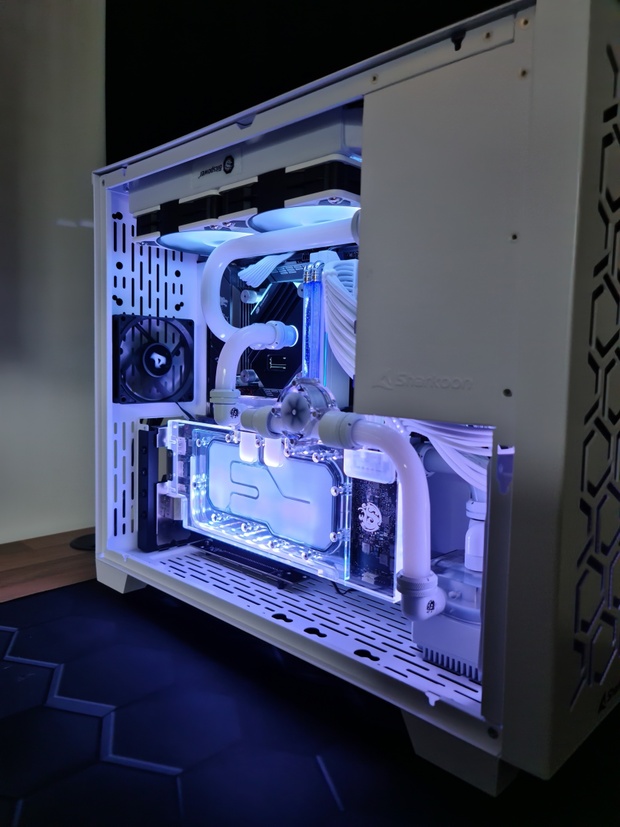

Hieronder vindt u foto's terug van het afgewerkte resultaat:

English

The Build
This was quite a challenge. The MS Y1000 is not really focussed on watercooling.
This is noticeable because there are no pump or reservoir holders and because the radiator space is very limited (240mm)
The challenge was to make a loop and using the GPU in a vertical position.
Note: The vertical GPU bracket with riser cable needs to be purchased seperately.
For placement of the radiator, there was only 1 way to do it. De 240 mm radiator had to be positioned with the ports to the front of the case. When placing it with the ports to the back, the fitting interfered with the I/O cover of the motherboard. For cooling the radiator fins, I used the Silent Storm 120 fans which Sharkoon added to the delivery.
In order to install the reservoir, it was necessary to drill some extra holes to attach the reservoir with the holders and to keep it in position. Because of the limited space between reservoir and the back of the GPU, it was impossible to put a pump/res combo in that position, hence why I placed the DDC pump with a DDC top seperate on the bottom of the case, below the PSU compartment.
Regarding the PSU , I opted for a 750 w sfx gold PSU. This seems a better choice because the cables of an ATX psu in such a compact case could give you troubles when it comes to managing the cables. An ATX psu would also make the cables to become more visible from under the PSU compartment.
Installing the hardware and water blocks was really convenient. Because of the PSU placement in the front, there was enough space to install everything without issues.
Also the tubing could be done easily without too much issues.
Used hardware:
MSI B560I Gaming edge wifi
Intel I5 11600K
Goodram IRDM 1TB NVME SSD
Asgard Loki W3 DDR4 3600 2 X 8GB
MSI Ventus 2080 ti
Coolermaster SFX 750 Gold
Water cooling by Bitspower

Temperatuur test

In Idle draait de pc koel. Dit was weliswaar te verwachten bij het gebruik van een custom loop.
De CPU draaide rond de 30 graden en de GPU rond de 28. De temperatuur van de vloeistof was rond de 28 graden. Dit bij een kamertemperatuur van 22 graden.
Onder load is waar het echt warm begon te worden. De CPU piekte naar 65 graden en de GPU piekte naar 60 graden. Voor sommigen onder jullie zouden dit accepteerbare waarden zijn. Dat klopt voor luchtkoeling zou dit gewoon heel sterk zijn. De temperatuur van de vloeistof piekte tot bijna 53 graden. Echter was dit te verwachten. Gezien de sterke hardware en de beperkte radiatorcapaciteit ging ik er van uit dat dit niet zoals een groot watergekoeld systeem ging draaien. Bij waterkoeling is de aanbevolen radiator ruimte 240mm per component. De mogelijkheid om een 2de 240mm radiator te kunnen toevoegen zou een enorme bijdrage aan de temperaturen kunnen leveren.

English

Temperature test
In Idle the PC was running cool. However this was to be expected when running a watercooled build.
The CPU idled around 30 degrees and de GPU around 28. De temperature of the liquid was around 28 degrees.
De roomtemperature 22.
Under load it started to get hot. The CPU peaked at 65 degrees and the GPU peaked at 60 degrees. For some of you, this would be acceptable temps. Indeed for aircooling this would be perfect. De temperature of the liquid peaked at 53 degrees.
This was to be expected looking at the strong hardware and the limited radiator capacity. This can not run like a system with more radiatorspace.
When it comes to watercooling, the general rule is that you need 240 mm of radiator space per cooled component.
The possibility of being able to install a 2nd 240 mm radiator would be a hugh improvement for temps.

Conclusie

De MS Y1000 is een mooi compact ogende case. Niet alleen op je desk maar ook in het interieur als mediacenter kan deze case een mooie plaats hebben. De kwaliteit van de case is daadwerkelijk goed, zeker gezien zijn lichtgewicht.
Deze case is meer gericht voor luchtgekoelde systemen gezien de beperkingen voor waterkoeling.
Voor zij die op zoek zijn naar een compacte case om waterkoeling in te doen , moet ik eerlijk toegeven dat er betere opties zijn.
De case heeft wel potentieel om waterkoeling in te bouwen, maar dan zullen er een aantal aanpassingen nodig zijn in een eventuele opvolger van de case.
- meer radiator ruimte (onderaan de case)
- iets breder maken van de case
- enkel ruimte voor sfx voedingen voorzien
Desondanks was het een hele leuke ervaring om een loop er in te bouwen en mag het resultaat zeker gezien worden.

English

Conclusion:
The MS Y1000 is a beautiful looking compact case. Not only suitable for your desk but also as an accent in your interior where you might use it as a mediacenter. The quality of the material of the case is quite good, especially since its low weight.
The case is more focussed on aircooling (or an AIO) when looking at the restrictions for watercooling.
For those looking for an decent case to put an aircooled system in it or just with an AIO , this case might be the perfect compact one for your needs. When looking to do a custom loop in a compact case, there are better options available.
However the case does have potential for watercooling, but there will need to happen a few more adjustments in a version 2.0
- more radiatorspace (at the bottom)
- make the case a bit wider
- only make it compatible with sfx PSU's.
At the end , I had a great experience building a loop in this and I'm convinced that the end result is there to be seen.

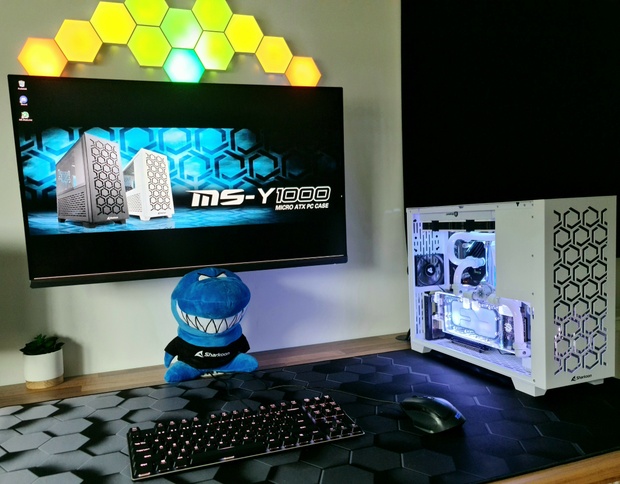

Setup shots

Geniet nog maar even mee van de setupshots waarbij gebruik werkt gemaakt van een XXL Sharkoon Muismat, De Purewriter RGB keyboard en de Shark Force 2 mouse.
Uiteraard mag de mascotte er ook niet aan ontbreken.

English

Setup shots
No just enjoy some setup shots where I show off the XXL Sharkoon Mouse pad, the Purewriter RGB Keyboard and the Shark Force 2 mouse.
Of course the Sharkoon mascot wanted to be present too.
