MSI MEG X570 ACE

MSI MEG X570 ACE

Klik voor de volledige afbeeldingen op de afbeelding
Geschreven voor de Shout Out For MSI

Specificaties

Onderstaande link verwijst naar de specificaties van het moederbord.
https://www.msi.com/Motherboard/MEG-X570-ACE/Specification

Unboxing

De unboxing is erg simpel opgezet. Het eerste wat je tegenkomt na het openen van de doos is het moederbord zelf in anti-statische verpakking. Hierbij viel mij op hoe stevig het moederbord aanvoelde. Onder het moederbord kom je na het verwijderen van een stuk karton de handleiding en een zakje met alle andere accessoires tegen. Deze accessoires zijn allemaal los in plastic verpakt waarbij SATA-kabels zijn verpakt als combinatie van twee verschillende kabels.

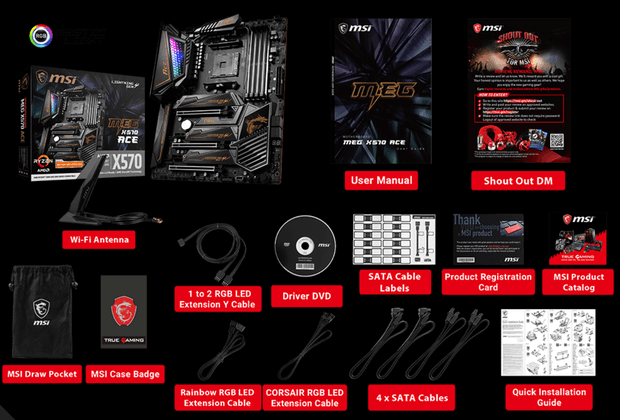

Accessoires

Naast het moederbord zitten in de doos meerdere accessoires. Deze accessoires zijn een RGB Y-extensiekabel, een Corsair RGB extensiekabel, een Rainbow adresseerbare-RGB extensiekabel, vier SATA-kabels(2x rechte hoek, 2x normaal), SATA-kabel labels, m.2 schroefjes, de Wi-Fi/Bluethooth antenne en diverse informatieboekjes waaronder de handleiding en quickstart-guide.

Features

Software

De sterkste punten van de software komen naar voren in de UEFI-omgeving. Deze bevat een EZ-modus die toegang geeft tot de belangrijkste instellingen zoals de boot-volgorde, A-XMP profielen, auto-overklokfunctie en fan-curve instellingen. De fan-curves zijn instelbaar in de hardware monitor-omgeving, afhankelijk van bepaalde systeemtemperaturen, gebaseerd op vier basispunten of je kunt de ventilatoren op vaste snelheid instellen. Ook kun je hier wisselen tussen PWM en DC controle voor de snelheid van de ventilatoren, waarbij bij alle ventilatoren op die van de CPU na DC standaard is ingesteld. Dit moet je dus zelf aanpassen en PWM wordt niet automatisch gedetecteerd. Terugkomend op de auto-overklokfunctie valt op dat deze functie eigenlijk niet heel zinvol lijkt. In de handleiding valt te lezen dat alle overkloks tussen de basis-snelheid van je processor en de boost-klok liggen. Het lijkt dus zinvoller om iets als PBO(Precision Boost Overdrive) te gebruiken zodat de processor in rustigere situaties zijn klok weer omlaag kan bijstellen. In de geavanceerde modus van de UEFI heb je hiernaast toegang tot de mogelijkheden die nodig zijn om zelf over te klokken en kun je instellingen in meer detail tweaken. De meeste mensen zullen de geavanceerde modus echter alleen nodig hebben om bijvoorbeeld Secure Boot aan te zetten.


De andere belangrijke software bij dit moederbord is MSI Dragon Center. Deze software geeft je de mogelijkheid om bepaalde systeem-instellingen aan te passen maar de mogelijkheden zijn onduidelijker dan in de UEFI-omgeving en voor overklokken kun je beter de Ryzen Master software van AMD zelf gebruiken. De belangrijkste functie van de software zal voor de meeste mensen daarom het instellen van de RGB-verlichting zijn doormiddel van Mystic Light. Ook kun je door middel van Mystic Light Game Sync de verlichting aan bepaalde games koppelen of kan hierdoor de verlichting ingesteld worden met Razer Chroma Connect in Synapse 3.

Software functionaliteit voor de audiochip zou ook aanwezig moeten zijn via het programma Nahimic 3. Dit heb ik echter niet werkend kunnen krijgen aangezien ik de mededeling krijg dat mijn hardware ondersteund wordt.

Echter zijn alle drivers van de MSI MEG X570 ACE support-pagina geïnstalleerd. Ik ga er daarom vanuit dat dit probleem bij MSI ligt.

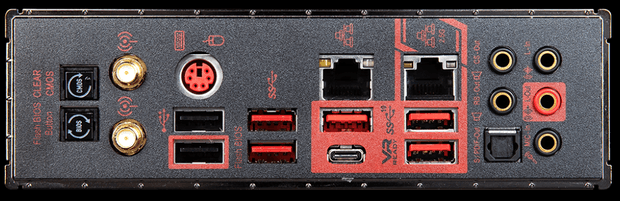

IO

De IO van dit moederbord was voor mij een van de voornaamste redenen om dit moederbord te kiezen. Ik was op zoek naar een moederbord met goede ondersteuning voor USB 3.1 en daar voldeed dit moederbord aan met vier poorten achterop waarvan één type C en een interne header. Ook zijn er nog 2 USB 3.0 en 2.0 poorten achterop en zijn er ook twee interne 3.0 en 2.0 headers. Achterop zijn daarnaast twee ethernet poorten aanwezig. Er is één Intel gigabit ethernet poort en een 2,5 gigabit ethernet poort die aangestuurd wordt door een Realtek-chip. De andere netwerk mogelijheden waaronder de Wi-Fi 6 ondersteuning en de Bluethooth worden allebei ook aangestuurd door een Intel-chip. Waarbij Realtek dan nog de ondersteuning voor de 7.1 audio mag regelen.

RGB

Dit moederbord bevat heel wat eigenschappen als het gaat om RGB. Er zijn 4 aansluitingen aanwezig voor RGB: Een standaard 4-pin RGB-aansluiting; twee 3-pin Rainbow adresseerbare RGB-aansluitingen; een Corsair 3-pin RGB-aansluiting. Ook is RAM ondersteund voor RGB en bevat de VRM-heatsink een RGB-infinity mirror.

In de Dragon Center software is de RGB instelbaar met bepaalde standaardeffecten en ook is het mogelijk om te kiezen of je elementen wil koppelen of los wil instellen. Daarnaast is het zoals eerder genoemd mogelijk om Razer Chroma te gebruiken voor het instellen van de RGB en in principe werken alle ondersteunde effecten van Chroma dan ook met de apparatuur die ondersteund wordt door de MSI Mystic Light software. Wel is deze verbinding gelimiteerd tot het doorgeven van 4 kleuren aan Mystic Light waarbij MSI's software de informatie op een juiste manier moet doorgeven aan de aangesloten onderdelen. Helaas lijkt dit nog niet volledig te werken en begon in mijn geval mijn Corsair Vengeance RGB Pro RAM te flikkeren tussen willekeurige kleuren.

Overige Features

Overige features van het moederbord zijn redelijk divers en variëren van niet zo zinvol tot best handig. In de categorie best handig, past het schermpje op het moederbord dat debugcodes doorgeeft. Een feature die je vooral bij compatibiliteitsproblemen of instabiliteit kan helpen. Een minder zinvolle feature is de Game Boost Knob, een hardwarematige draaiknop om de eerder genoemde softwarematige automatische overklok aan te zetten. Aangezien die overklok al niet zinvol is, is deze draaiknop dat misschien nog wel minder. De volgende feature valt een beetje in het midden, het moederbord heeft namelijk een tweede 8-pin CPU stroomaansluiting. Deze aansluiting lijkt echter alleen zinvol voor LN2-overklokkers aangezien Ryzen 3000 niet heel goed over lijkt te klokken. Dit zou echter nog zinvol kunnen zijn voor de R9 3950X of toekomstige Ryzen generaties op AM4. Heel kort wil ik nog noemen dat het moederbord SLI en Crossfire ondersteunt, maar dat dat in deze tijd waarschijnlijk niet meer zinvol is mag duidelijk zijn vanwege het feit dat steeds minder grafische kaarten het ondersteunen.

Conclusie

Dit is een goed moederbord waarbij de grote featureset aanspreekt. Het moederbord heeft veel RGB-headers, interne headers voor USB(3.1 1x, 3.0 2x, 2.0 2x) en genoeg poorten achterop, ingebouwde wi-fi/bluethooth antenne en een chipset-fan met 0 rpm-modus. Het moederbord werkt stabiel en de compatibiliteit met Razer Chroma is een mooie RGB-extra. De software werkt goed maar heeft bepaalde eigenschappen die niet goed bruikbaar zijn in de Dragon Center Software en andere eigenschappen die net zo goed weggelaten hadden kunnen worden zoals de Game Boost overklokfunctionaliteit. Dit doet er echter niets aan af dat dit moederbord met zijn goede kwaliteit en featureset naar mijn mening een aanrader is, ook voor de hogere prijs die X570 over de hele linie met zich mee brengt.
