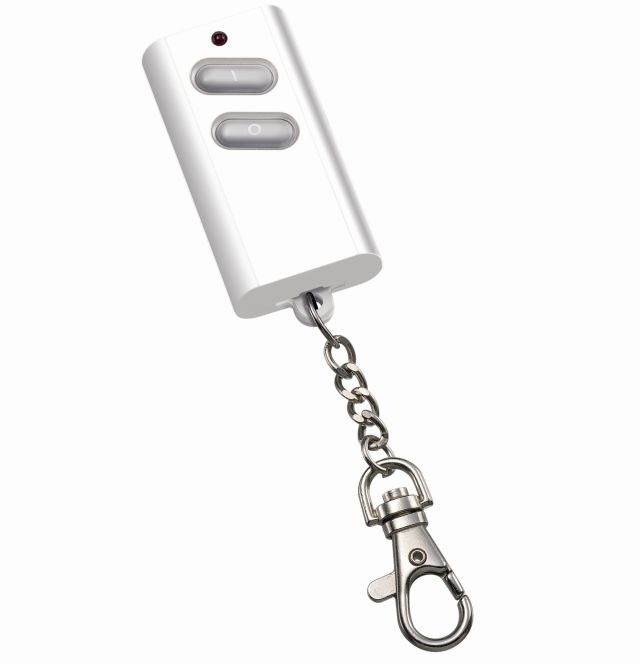

Met KlikAanKlikUit (KAKU) kun je draadloos een boel bedienen, en dat zonder dat je met het internet verbonden bent. Al een aantal jaar ben ik in het bezit van deze afstandsbediening en gebruik het erg veel. Ik schakelaar met deze afstandsbediening 6 lampen.
Door die jarenlange ervaring durf ik wel te zeggen dat de accuduur en überhaupt de levensduur erg goed is. Ik heb nog geen accu hoeven te vervangen.
Met name icm een beamer is het erg handig om vanaf de bank de lampen aan en uit te zetten. Maar ook bij het thuis komen hoef ik niet al die 6 individuele lampen bij langs te gaan.
Ontwerp
Wel heb ik veel lopen vloeken op het ontwerp. Dit is om te beginnen één van de weinige KAKU met een gelakte behuizing. Dat gaat natuurlijk niet goed in de buurt van sleutels. Na een jaar heb ik een schuurpapiertje gepakt en de resterende beetje lak eraf geschuurd. Daardoor bleef een antraciete behuizing over. De knoppen zijn wel het grootste punt van frustratie geweest. Tijdens bukken komt er druk op de broekzak en kwam het geregeld voor dat de verlichting zomaar uit of aan ging. Toen de kleine ring voor aan de sleutelbos het begaf en een vriend een 3D printer had staan ben ik dan ook aan het ontwerpen geslagen.
Ontwerp 2.0
Eerst ben ik gaan kijken of de behuizing nog kleiner kon. Door grote componenten op beide zijden was dunner niet echt een optie. De hoeken van de PCB heb ik gevijld, er liepen toch geen elektronicasporen, daardoor kon ik veel grotere radii kon toepassen zodat je de afstandsbediening kleiner aanvoelt. Daarnaast liggen de knoppen nu verdiept, zodat die minder snel per ongeluk ingedrukt worden. De knoppen zijn nog niet zo mooi doordat op support printen nog best een uitdaging is. Misschien dat ik ooit nog een nieuwe versie maak met los geprinte knoppen.
STL bestanden:
Mocht je het zelf ook willen printen dan kun je hier de bestanden downloaden:
Bovenkant.STL
Onderkant.STL

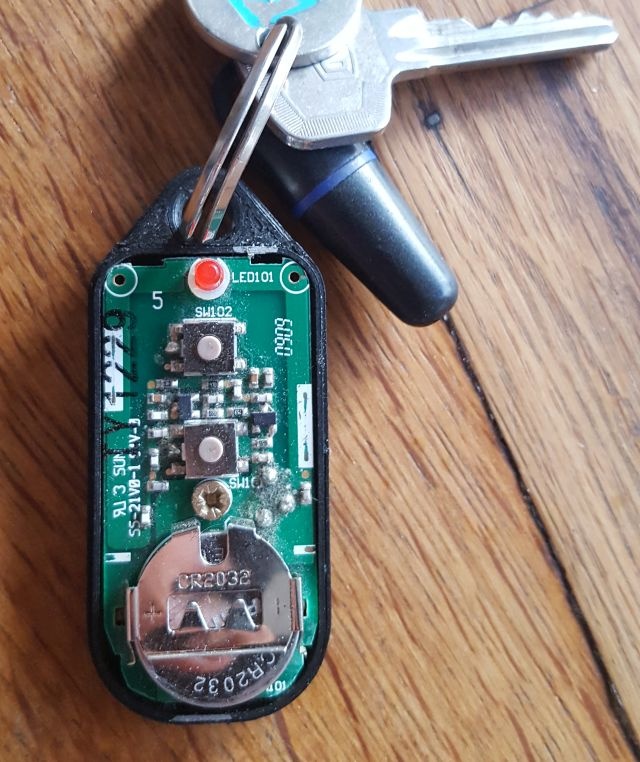

Aangepaste PCB in nieuwe onderkant:

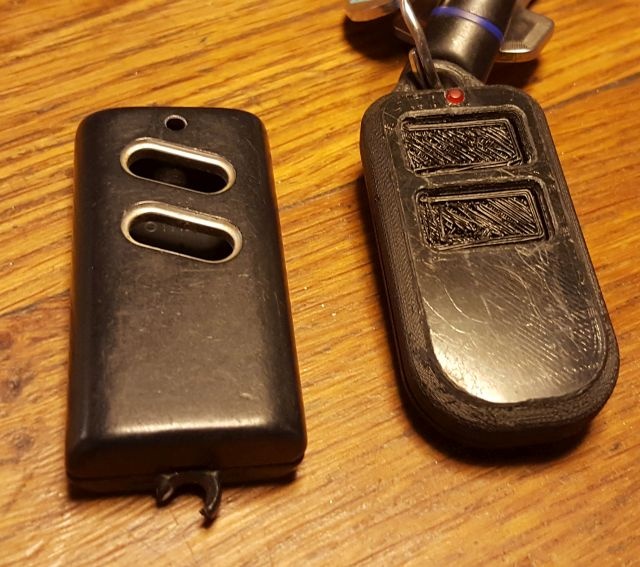

Links origineel, rechts nieuw ontwerp

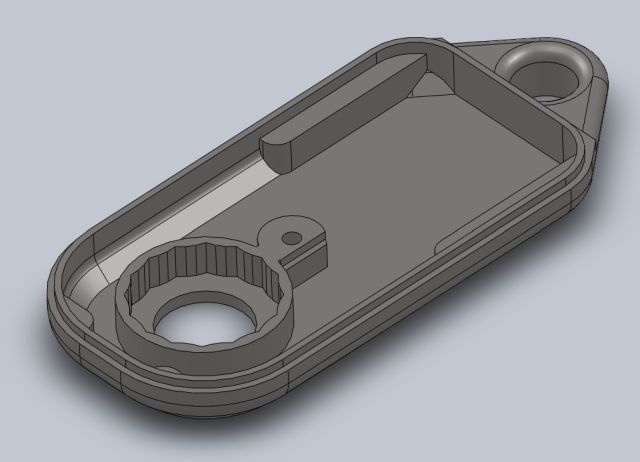

Voorbeeld van de onderkant:
