Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10 Review

+3
pclinde 15 augustus 2016, laatste update op 15 augustus 2016, 6.665 views

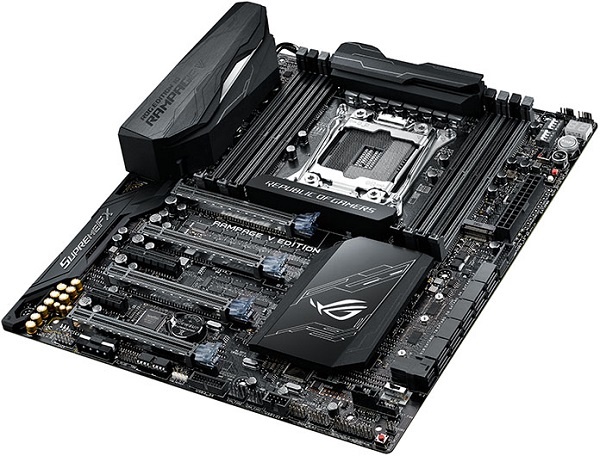

Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10

De Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10 is het meest ultieme X99 moederbord van het moment. Hoogwaardige componenten en veel features die het moederbord exclusief maken. Daar betaal je dan ook wel een exclusieve prijs voor.

Pluspunten

  • Het meest ultieme X99 moederbord op het moment.
  • Kwalitatieve componenten (condensatoren, chokes en controllers).
  • Veel connectiviteit mogelijkheden op het I/O en moederbord.
  • Efficiënt gebruik van de beschikbare PCI-e lanes.
  • Veel RGB-verlichting en goed uitgevoerd.
  • Veel features voor overklokkers.
  • SupremeFX en SupremeFX HiFi (mooi pakket aan audio).
  • 'Trendzetter' als het om een geïntegreerde I/O cover gaat.

Minpunten

  • 600 euro blijft een smak met geld.
  • Zichtbare RGB-connectoren. Het had nog strakker geweest als deze niet zichtbaar waren.
  • Out-of-the-box gelijkwaardige prestaties als goedkopere moederborden.

Eindoordeel

Score: 5Per criterium
Featureset Score: 5
Overklokbaarheid Score: 5
Compatibiliteit Score: 5
Betrouwbaarheid Score: 5
Prijs Score: 3
Prestaties Score: 5
Layout Score: 5
Ondersteuning Score: 5
https://tweakers.net/ext/f/tTtq2HjjkkvSvTAJRWVgP2s4/full.jpg

Review: Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10

- Inleiding
- Specificaties
- Uitpak avontuur
- In de Praktijk + Benchmarks
- UEFI
- Software
- Conclusie

Extra:
Een klein sprongetje naar de reacties

Links:
Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10 productpagina

https://tweakers.net/ext/f/79CcMc4n5V2JdgFtwdTFkvMR/full.png

Je hebt extreem… en nog extremer! Iets wat zeker aan de orde is tijdens deze review. Het zit hem eigenlijk al in de naamgeving van het product, waar Asus duidelijk mee aangeeft: top of the line. In dit segment zit de Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10 dan ook. Laat ik gelijk met de deur in huis vallen, dit moederbord is niet goedkoop. Het is een bord vol functionaliteiten en features met mooie hoogstandjes.

Asus viert het jubileum van de ROG gaming-lijn, niet alleen op sociale media en evenementen, maar juist met dit deftige moederbord. Waar Asus duidelijk een statement wil maken op wat er mogelijk is in de keuken van Asus. Toch wil ik om die reden duidelijkheid scheppen voor het schrijven van deze review. Een “all-in” moederbord kost een aardige knaak. Voor diegene die graag met geld smijten, het geld hebben of iets exclusiefs willen en daar graag voor betalen: welkom. Exclusiviteit is dan ook zeker iets wat bij dit moederbord past.

Wat mag je verwachten? Een gevulde review met een close-up van de lay-out, benchmarks, het bespreken van de UEFI en software. Op het moment van schrijven betaal je een forse 600 euro voor dit moederbord.

https://tweakers.net/ext/f/qLFM1QlVIYHqucIf6N6htLKq/full.png

Een overzicht van de specificaties:

https://tweakers.net/ext/f/a6tFjTGiqXmw8Z0kvyTzEH5B/full.png

Het specificatie overzicht is gemiddeld drie keer langer dan een paracetamol bijsluiter, was te verwachten. In deze review combineer ik het moederbord met een 6800K. Nu is het een review sample, en op het moment van schrijven is dit moederbord alweer terug bij Asus. De 6800K is een 28-lane CPU (PCI), wat natuurlijk mogelijk is maar niet optimaal. Het moederbord is duurder dan een 6800K, en ik neem aan dat je minstens met een 40-lane CPU aan de slag wilt als je dit beestje koopt. Met Broadwell-E begint dit bij de 6850K, met een gemiddelde prijs van 645 euro. Zo ben je welgeteld 1250 euro kwijt voor alleen de processor en het moederbord.

Met de V10 haal je vrijwel alles in huis wat het X99 platform te bieden heeft. Op sommige punten doet Asus dan ook nog een schepje er bovenop. Met tien SATA 600 poorten, een 32Gbps U.2 en M2 slot, de mogelijkheid voor 4-way SLI of Crossfire, vier USB 3.1 poorten op het I/O en twee LAN-poorten. Dit is dan ook nog maar een kleine greep van wat er nog meer mogelijk is.

Features als RGB-verlichting, SupremeFX audio samen met SupremeFX Hi-Fi een geïntegreerde I/O cover maken de V10 net even wat anders. Ik hoor veel mensen denken: “dat mag ook wel voor 600 euro.” En daar geef ik je zeker geen ongelijk in. Zoals ik al eerder aangaf in de inleiding: het is ook gewoon eens mooi om te laten zien wat er mogelijk is. Genoeg specificaties, laten we de V10 gewoon eens van dichterbij bekijken.

https://tweakers.net/ext/f/yzHAn4nX0TnhRarYpa2AdYoP/full.png

“And so our adventure begins!” Het uitpakken van de V10 is al een klus op zichzelf. In de luxe verpakking komen we een vrachtwagen aan accessoires tegen. Laten we beginnen bij de buitenkant waar duidelijk gekozen is voor verzorging. Tevens maakt Asus goed duidelijk dat het hier om het tienjarige bestaan gaat van ROG (Republic Of Gamers).

https://tweakers.net/ext/f/WMvqBOl8AEdi2lHGZ3DmpwDZ/full.jpg

https://tweakers.net/ext/f/gzBwccLSAnTLnLfjIdVKKX5Z/full.jpg

https://tweakers.net/ext/f/q8XrkwQdAGdiP9cHJNuQFfJ6/full.jpg

Handleiding, stickers en bierviltjes? Dat is wat ik er uit kan opmaken, zegt waarschijnlijk meer over mij dan over Asus. De kabel labels zijn ook een fijne extra, zeker als je een setup draait met meerdere HDDs of SSDs.

https://tweakers.net/ext/f/LESw95XuMkgAcTrcDbdGvnuR/full.jpg

Een 4-way en 3-way SLI-bridge of toch maar gewoon een SLI-bridge? Veelal zullen gebruikers met dit moederbord voor meer gaan. Daar zit ik dan braaf met mijn GTX770. Wat betreft de SLI-capaciteiten zit je met de V10 wel goed.

https://tweakers.net/ext/f/EyEhWoFGJy4DNcKAZ5iwpC4I/full.jpg

https://tweakers.net/ext/f/KczaAAj0wK7CFg7Ie3I2l7Z0/full.jpg

Een WiFi adapter / antenne met een magnetisch design om deze op je behuizing vast te zetten. Vooral handig op de achterzijde om deze uit het zich te houden. De V10 heeft een dual-band 802.11ac adapter voor 2.4 en 5.0GHz frequentieband. Tevens is de module voorzien van bluetooth. De V10 krijgt geen driver CD mee, maar een USB-stick met ROG branding. Een mooie bijkomstigheid om net wat meer nadruk te leggen op exclusiviteit. Voor de meest recente drivers bezoeken we natuurlijk gewoon de website.

https://tweakers.net/ext/f/e3RqaVanNmDKU5ea9WafFDLD/full.jpg

https://tweakers.net/ext/f/KyCpK4XRiK43eGmmcAsIQ7YX/full.jpg

In de verpakking zitten twee CPU installatie tools. Persoonlijk vind ik het helemaal niet fijn om gebruik te maken van de CPU tool. Handmatig in de socket voelt op de één of andere manier toch veiliger. Wel is er nagedacht over antistatisch te werk gaan, wat het net dan weer wat veiliger maakt.

https://tweakers.net/ext/f/J5G06yKbVW4VIf2byTdzuj51/full.jpg

Extra fans aansturen? Met de extensie PCB kun je extra fans aansturen. Deze wordt gevoed door een molex connector, leuke en zinvolle extra!

https://tweakers.net/ext/f/p9coipnoZYQknbKyFTWkdCJN/full.jpg

Dan hebben we nog een compleet pakket aan kabels. Van 10 SATA kabels, drie PTC-temperatuurvoeler kabels en een RGB kabel voor de 4-pin header op het moederbord. Je kunt op deze manier een standaard 5050 RGB LED-strip aansluiten.

https://tweakers.net/ext/f/ROzDSFJDlUS8ieTte627V8il/full.jpg

https://tweakers.net/ext/f/jthE5qXydbpUaid08lEOdkyk/full.jpg
Door naar de laatste onderdelen, het moederbord laat wel op zich wachten! Een pin-connector en met als klap op de vuurpijl een 5.25 inch SupremeFX Hi-Fi paneel. Hier wordt nog een extra kabel voor meegeleverd om deze op een USB 2.0 header aan te sluiten. De Hi-Fi box vraagt een 6-pin PCI-e connector om gevoed te worden.

Wat doet de SupremeFX Hi-Fi extra? Met twee extra TI (Texas Instruments) LM4562 bovenop de TPA6120 headset versterker op het moederbord. De SupremeFX Hi-Fi voorziet 32-bit, 386kHz audio en is zo mogelijk om een 600 Ohm headset aan te sturen. Intern vinden we ook een DAC (digitaal naar analoog converter) de ESS 9018M2M Sabre.

https://tweakers.net/ext/f/8ZXONVZwhlrzlIakojsTRWUa/full.jpg

https://tweakers.net/ext/f/UnpQVyPljCwcUFvxU1Iad0eO/full.jpg

Door naar de V10 zelf. Ik word ondertussen zelf ongeduldig en wil ook tijdens het schrijven graag door naar het moederbord. Dat de V10 een paradepaardje is van Asus valt al snel op. De features en het design zijn dan ook subliem verzorgd. Ook ben ik erg te spreken over het toch wel neutrale design, dit maakt het toegankelijker voor een bredere doelgroep, mits je een leuke portemonnee hebt. Laten we eerst eens een globale blik werpen op de lay-out.

https://tweakers.net/ext/f/Bc4LjVFAw3BSKnGmOBLjhOnR/full.jpg

https://tweakers.net/ext/f/BesTyNThEuOPvLR4lSb8HEPC/full.jpg

Toevallig is de achterzijde van het moederbord ook verzorgd. Hier loopt het EMI-schild (elektromagnetische schild). Gezien de prijs is dit niet goedkoop plastic en is het volgens mij vervaardigd uit metaal. Het schild biedt extra stevigheid op de achterzijde met het gebruik van zwaardere CPU-koelers.

De Rampage moederborden hadden veelal een rood met zwart thema. Hier wijkt de V10 van af met een zwart- grijze combinatie. Met de RGB-verlichting komt dit kleurenschema beter tot zijn recht. Hier krijgen jullie dadelijk nog een filmpje van voorgeschoteld.

https://tweakers.net/ext/f/XhqRwLgA1xputKXc6af38LQ0/full.jpg

https://tweakers.net/ext/f/6vOJs9cDQBcm4EIWsA5ZXOch/full.jpg

Laten we het PCB eens beter inspecteren. Van linksonder werken we onze weg naar de bovenkant van het moederbord. De V10 is voorzien van extra bescherming om de PCI-e sloten. Dit zien we bij meer fabrikanten terug, waar de claim vooral ligt op een sterke PCI-e slot met zwaardere videokaarten. Functioneel geloof ik het wel en berust het zich vooral op een stukje marketing, qua uitstraling vind ik het juist wel plezierig. Vooral de legen PCI-e sloten zien er net wat deftiger uit. Onder de bevestigingsclip(s) zitten RGB-leds. Deze werken samen met de andere LED-spots op het moederbord via de Aura software.

Totaal zijn er zes PCI-e sloten aanwezig, waarvan er vier PCI-e 3.0 zijn en twee PCI-e 2.0 (x4 en x1). Mijn i7 6800K kan een totaal van maximaal 28 PCI-e lanes aan. De i7 6950X heeft er 40 waar de SLI-capaciteit een stuk beter mogelijk is. Tevens hou je meer speling over voor overige PCI-e apparatuur. We hebben het dan ook wel over een stuk duurdere CPU. Met een 40-lane CPU is de volgende setup mogelijk: x16/ 16 / 16, x16/8/8 of x8/8/8/8, met een 28-lane CPU is het als volgt x8/8 of x8/8/8. Je hebt dan ook nog de ruimte om een U.2 / M.2 opslagmedium te gebruiken, deze gebruikt een totaal van 8 lanes. De PCI-e sloten zijn zowel SLI als Crossfire compatible.

https://tweakers.net/ext/f/LVfeu2oc2KZja9LWZtFCicnt/full.jpg

https://tweakers.net/ext/f/cmQjh59QcWEOGn3okPAM6CUz/full.jpg

Naar de PCI-e sloten bevindt zich de audioafdeling beter bekend bij Asus als SupremeFX. Hier komen we de Realtek ALC1150 tegen gecombineerd met twee TI (Texas Instruments) R4580I Op-amp headset versterkers en gouden Nichicon condensatoren. Deze onderdelen kwamen we ook eerder tegen op de Strix X99 Gaming. De V10 heeft alleen net wat meer Nichicon condensatoren, en dan nog de luxe van SupremeFX Hi-Fi 5.25 inch bay.

https://tweakers.net/ext/f/JU4jc76udhw6Up7HgTiA96Fx/full.jpg

https://tweakers.net/ext/f/HnOxPKY9bR0roEuSA1hzV5cp/full.jpg

Op de onderzijde komen we twee 8-pin BIOS chips tegen. Mocht één BIOS corrupt zijn, dan kun je terugvallen op de 2e BIOS. Met een beetje geluk kun je vanuit hier de 1e BIOS herstellen. Heb je minder geluk, dan kan je alsnog de BIOS chip vervangen voor een nieuwe. Losse BIOS chips: ik ben groots fan!

https://tweakers.net/ext/f/3kmcT5Hp7c5WzHNpJDTT4Vg0/full.jpg

Naar de CMOS batterij bevindt zich de Nuvoton NCT6791D-A controller. Deze controller houdt zorgt voor metingen van verschillende parameters, waaronder voltage, ventilatorsnelheid en temperaturen. De PWM / slimme ventilator features op het moederbord en via de software worden bestuurd door deze controller.

https://tweakers.net/ext/f/HbFVroc9cjFt5GgQJfHj4Rzi/full.jpg

Op de rechterhoek van het moederbord bevinden zich de pin-connectoren, RGB 4-pin connector, USB 3.0 connector en USB 2.0 connectoren. We vinden hier ook een fysieke BIOS switch knop.

https://tweakers.net/ext/f/IQDm6InDi4tBViD0C1t9U6zC/full.jpg

Een blikvanger op de V10 is de chipset heatsink, met geïntegreerde LED-verlichting. Met daarnaast de M.2 en U.2 connectoren en SATA-poorten. De M.2 connector heeft ruimte genoeg en biedt daarom ook ondersteuning voor de volgende type: 2260 / 2280 en 22110 (110 mm). En als dat nog niet voldoende is zijn er ook nog eens tien SATA 600 aansluitingen, met ondersteuning voor RAID 1, 5 en 10.

https://tweakers.net/ext/f/E2VkfpT125dIMNMa8nQiNdXf/full.jpg

https://tweakers.net/ext/f/wm9JmrHDTWAMJnHYn5FbjDdc/full.jpg

https://tweakers.net/ext/f/UfR1QrKOX4mUc4Xq3izLTvVP/full.jpg

Op de rechterbovenhoek een setje aan knoppen en switches waar overklokkers erg blij van worden. Met name het POST display en safe boot knoppen zijn fijne features. We zien ook nog twee 4-pin fan headers, de V10 heeft een totaal van zeven 4-pin / PWM headers, met het extra PCB kun je dit nog eens verder uitbreiden.

https://tweakers.net/ext/f/sKFaAJseD1veuW5VnHWtadeP/full.jpg
Door naar het middelpunt de socket. Het eerste waar mijn oogjes opvallen zijn de VRM’s. De V10 heeft een 8-fase powerdesign met MicroFine alloy chokes. Het PCB wordt verder bedekt met PowIRstage IR3555 mosfets en 10k zwart metallic condensatoren. Het powerdesign wordt aangestuurd door een Digi+ VRM ASP1257 controller (spanningsregelaar). Een prima featureset wat zeker goed aansluit bij de high-end positionering.

Omliggend de geheugensloten die tot maximaal 128GB aan geheugen kunnen huisvesten. De maximale geheugenrating is 4000Mhz, wat hoger is dan de Strix die tot maximaal 3333Mhz gaat.

https://tweakers.net/ext/f/fUUUSIqgMGOPddf0YqRmUKpg/full.jpg

https://tweakers.net/ext/f/CHJo5NUZylXEvEbd3Wv6HqPA/full.jpg

Vanaf het VRM heatsink spotten we nog een heatpipe. Deze loopt over naar de I/O cover, om zo nog beter zijn warmte kwijt te kunnen. Achter het VRM vinden we twee CPU Power connectoren, waarvan één 8-pin en één 4-pin.

https://tweakers.net/ext/f/YoFFNm8KPJswjgKqRRCqpiue/full.jpg

https://tweakers.net/ext/f/mZQx3NowW3EFb0DIikkf86L5/full.jpg

Tijdens het uitpakken kwamen we geen I/O cover tegen, dit heeft zo zijn reden. Asus maakt naar mijn mening een mooie stap in het volledig afwerken van een I/O met geïntegreerde cover. Het ziet er deftig uit en geeft zeker een extra touch. Qua connectiviteit mag het I/O er ook zijn, met maar liefst vier USB 3.0 poorten, vier USB 3.1 poorten waarvan twee type-C, twee USB 2.0 poorten, een CMOS reset en BIOS switch knop, twee LAN-poorten (RJ45) die aangestuurd worden door de Intel WG-I218V chip, een PS/2 toetsenbord en muis combinatie, drie mini SMA-aansluitingen en vijf audio jacks. Vooral op het gebied van USB 3.1 laat de V10 zijn spierballen zien, alleen is het nog wachten om meer USB 3.1 apparatuur.

https://tweakers.net/ext/f/m2oO7PVzOfYJCSNtvIdQpCiW/full.jpg

Op het moederbord zijn zichtbare connectoren voor de RGB-verlichting. Persoonlijk vind ik dit jammer. Het moederbord is enorm strak afgewerkt, het had alleen nog mooier geweest als deze connectoren niet zichtbaar waren.

https://tweakers.net/ext/f/yi2vbn4dI3ji9EiSz7oSsVZG/full.jpg

https://tweakers.net/ext/f/GBu8eevLdpVyXiLrMNJ2dyCH/full.jpg

We zijn volledig rond, nu is het tijd om de V10 aan de tand te voelen in de benchmarks.

https://tweakers.net/ext/f/T8DCZ2qyaUmuJnY8MFlys22o/full.jpg

https://tweakers.net/ext/f/IRyRljdMGUzAaIvAMbypsoxV/full.jpg

https://tweakers.net/ext/f/wRHI3he1FzaeC0KL9FIdsbkA/full.png

In de praktijk gaan we dieper in op de prestaties met benchmarks. Je ziet dat de V10 met mijn benchmarks vergelijkende resultaten neerzet als de Asus ROG Strix X99 Gaming. Dit moederbord is net als de V10 gelijktijdig uitgekomen met Broadwell-E. Ik verwijs je dan ook graag door naar de vergelijkingstabellen onderaan in dit hoofdstuk. Hier is het stijgingspercentage te vinden voor iedere overklok, een vergelijking tussen de Strix en V10 en als kers op de taart een vergelijking tussen de i5 6600k op 4.4GHz en i7 6800k op 4.4GHz.

De benchmarks zijn tot stand gekomen met de volgende instellingen:
  • BIOS: 0801 (BETA)
  • Overklok 1: 3.8Ghz Asus Optimal via de BIOS
  • Overklok 2: 3.98GHz Optimal en EZ Tuning via de BIOS
  • Overklok 3: 4.4Ghz handmatig via de BIOS
De benchmark setup ziet er als volgt uit:
  • Processor Intel Core i7 6800K
  • Moederbord Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10
  • Geheugen Kingston HyperX Fury HX426C15FBK2/16
  • Videokaart Inno3d GTX 770 iChill HerculeZ X3 ultra 2GB
  • SSD Samsung 850 EVO 250GB
  • Voeding Cooler Master V850
  • Processorkoeler Cooler Master Nepton 240M
  • Behuizing Cooler master Test Bench V1.0
https://tweakers.net/ext/f/bBO9AmB4RC0kuOatwOaQOxXC/full.png

https://tweakers.net/ext/f/02oOBilQ7pxW8ReT5ILkYX5y/full.png

https://tweakers.net/ext/f/o52qQiAxlivrRqPFZwr5eCY4/full.png

Cinebench 11.5

https://tweakers.net/ext/f/cPOI1HD1azWiYTHKEF590I26/full.png

https://tweakers.net/ext/f/jNzZwiLZex6nlt88oP02VkFE/full.png

Cinebench 15

https://tweakers.net/ext/f/fFFuPDixW82jovzI6hICt1Gt/full.png

https://tweakers.net/ext/f/I9Yf9L6UnALtnYu1QL5mBlnZ/full.png

Passmark 8 – CPU Mark

https://tweakers.net/ext/f/KgFOLWZlwZTptPpMuNSjcI9h/full.png

Super PI – 1M – lager is beter

https://tweakers.net/ext/f/DuODXweQv9lkeefod2zx304M/full.png

Blender – BMW Render – lager is beter

https://tweakers.net/ext/f/jGnul6Bhzi52LYADitBwLeov/full.png

3DMark 11

https://tweakers.net/ext/f/ShbSf6WkLlsJJ67GKo8ctflP/full.png

3DMark – Fire Strike 1.1

https://tweakers.net/ext/f/hM8203dw2pFt9RmDRxllkF9A/full.png

Valley Benchmark

https://tweakers.net/ext/f/ETFjPAjgQR8vZhGmC5oeCvvN/full.png

Heaven

https://tweakers.net/ext/f/KnCqMk2LGOrJK3KdLvbVmmtP/full.png

Hieronder nog een overzicht van het stijgingspercentage per benchmark.

https://tweakers.net/ext/f/QyNDYzyG5jXMUzAolnN0A6ec/full.png

Vorige maand reviewde ik de Asus ROG Strix X99 Gaming. Dit moederbord zit ronde de prijsklasse van 320 euro. Qua prestaties zien we weinig tot geen verschillen, het is lood om oud ijzer.

https://tweakers.net/ext/f/4RoKnpoLugrv5fIddUZvxgs6/full.png

Ook nog een vergelijking tussen de i5 6600k op een ASRock moederbord en de i7 6800K op de Asus ROG Rampage V 10. Beide CPU’s lopen op 4.4GHz. In de gaming gerelateerde benchmarks zien we geen imposante prestatie verschillen. Op basis van deze gegevens kun je stellen dat een i7 6800K gaming niet veel interessanter maakt als het om FPS gaat of rauwe prestaties.

https://tweakers.net/ext/f/klyNeKeJ7ERoD475XKGcxMit/full.png

https://tweakers.net/ext/f/r2iUEjGlTucyYd1wjrOAsy04/full.png

De BIOS / UEFI van Asus heeft een twee schillen, we zien het bij moderne moederborden steeds vaker. De eerste schil is een eenvoudig overzicht met basale features als temperaturen, boot volgorde, tijd en datum, kloksnelheden en actieve ventilatoren. Bij Asus krijgt het eenvoudige overzicht de naamgeving EZ Mode. Bij EZ mode zit nog een optie ‘EZ System Tuning’ waarmee je het systeem snel een eenvoudig een extra boost kunt geven. Met de Asus Optimal instelling zou je zeggen dat het de ‘meest optimale’ instellingen gebruikt worden, dit is dus niet het geval. Met de Optimal mode ben je het systeem al lichtelijk aan het overklokken, bij de 6800k resulteert dit tot een Turbo boost van 3.8Ghz, in plaats van de standaard 3.6Ghz. Dan hebben we nog de normale modus die naar fabriek specificaties functioneert, en de power saving mode waar meer throtteling ontstaat om energie te besparen.

De UEFI heeft veel overeenkomsten met de UEFI van de Strix X99 Gaming. Het enige verschil zit hem eigenlijk alleen in kleursamenstellingen en nog een extra tool voor SupremeFX Hi-Fi. Wel ben ik er te spreken over de indeling van de UEFI. Je klikt er lekker doorheen en visueel ziet het er goed uit.

https://tweakers.net/ext/f/5Fxvcpy9KuxZJfQVsd5YJEpq/full.png

https://tweakers.net/ext/f/5Fxvcpy9KuxZJfQVsd5YJEpq/full.png

Vanuit de EZ Mode kun je door naar de Q-Fan control optie, om aangesloten ventilatoren te beheren. Zichtbare opties als voluit, turbo en volledige snelheid zijn beschikbaar, ook kun je kiezen om iedere header zijn werk te laten doen via PWM. Alle zeven fan-headers op het moederbord zijn 4-pin en ondersteunen PWM.

https://tweakers.net/ext/f/kofAEg7V4leAYe7TmafPBcD4/full.png

Door op F11 te drukken komen we in de EZ Tuning Wizard, volgens mij val ik in de EZ-herhaling. De EZ Tuning Wizard klokt het systeem over, ook als je de Asus Optimal instellingen hebt ingeschakeld. Met de opties: gaming/media editing en water cooler kwam ik tot 15 – 17 procent extra performance. Dit resulteerde tot een overklok van 3,98Ghz. De resultaten kun je teruglezen in het hoofdstuk in de praktijk.

https://tweakers.net/ext/f/woorxeuORVyslVQWnkQkgukS/full.png

https://tweakers.net/ext/f/d2W161u71Kx5VOrdtBTMujDo/full.png

https://tweakers.net/ext/f/12wB5wmB4nZDU5NporXYtpJK/full.png

https://tweakers.net/ext/f/Myfr7vdWEeGsxovwI8xuwPDa/full.png

Laten we eens kijken naar de geavanceerde modus, hier komen we dan ook bij de mogelijkheden om handmatig te kunnen overklokken. We beginnen bij het main scherm waar we een overzicht krijgen van de technische eigenschappen.

https://tweakers.net/ext/f/cBnjVwjeOIMD1sY1jFw5S53y/full.png

In het Extreme Tweaker menu krijg je toegang om de computer over te klokken. Opties zoals core voltage zullen we hier verder aanpassen voor het overklokken. Wil je de Turbo modus uitschakelen, multiplier aanpassen of nog dieper in de voltages springen; Extreme Tweaker is het menu.

https://tweakers.net/ext/f/nnvV8v6s5m0W5uqVYoEeZ6Tt/full.png

https://tweakers.net/ext/f/HvMA7JbTfBe3yAfwB3PPZZwK/full.png

https://tweakers.net/ext/f/o9HROxcfBWaokwNEPKd52wsg/full.png

Advanced beschikt over de ‘fysieke’ onderdelen die we eerder zagen op het moederbord. Configuratie van de USB-poorten, het uitschakelen van de LAN-poort of SATA-poorten beheren.

https://tweakers.net/ext/f/G8SSZugGZFWUTd5ZtwD6dLfQ/full.png

Het monitor menu is verantwoordelijk voor het uitlezen van temperaturen en ventilatoren. Hier kun je kiezen of je wel of niet wilt uitlezen. Daarnaast bevindt zich het boot menu, waar we de Fast boot modus kunnen inschakelen, om nog sneller op te starten. Vaak in de praktijk wordt de BIOS post dan overgeslagen om snelheid te winnen. Tevens kun je ook een boot vertraging inschakelen, handig voor mensen die aan het overklokken zijn. Met een slow boot kun je gegevens / parameters veelal ook rustiger inladen.

https://tweakers.net/ext/f/fuZW1SUHmFHfrsaXCnS0nvYW/full.png

https://tweakers.net/ext/f/4Zr7LQIkGC2ExwdIiLCpO8VU/full.png

https://tweakers.net/ext/f/eW5XoFHBZTSkKHqqriw1I5V1/full.png

De voorlaatste pagina is de tool pagina, hier kun je actieve videokaarten bekijken, en ook de PCI-e express snelheid / bandbreedte nagaan, de BIOS flashen, overklok profielen aanmaken en nog verder gegevens over het moederbord inzien. Ik heb de BIOS geflashed met de EZ Flash optie. Voorheen formatteerde ik altijd een USB Stick naar FAT32, tot mijn grote verbazing werkte de flash niet, blijkbaar moet dit met NTFS, omgekeerde wereld? Voor het opslaan van UEFI screenshots had ik in plaats van NTFS weer FAT32 nodig.

https://tweakers.net/ext/f/M805guh1B9qwDkQZRhZJZpu1/full.png

https://tweakers.net/ext/f/6DOvqotbGOhFWeM9whcn9QkH/full.png

https://tweakers.net/ext/f/bfcq1eF2oYRZDDynuoX2F7Pr/full.png

En als laatst het exit scherm met de basisgegevens voor het opslaan, inladen of resetten van de BIOS. Tijdens het testen van de V10 maakte ik gebruik van BIOS 0801 BETA. Op het moment is de definitieve versie van 0801 live op de productpagina.

https://tweakers.net/ext/f/AYpUe5jifzPvFYGvv5ZFug7u/full.png

https://tweakers.net/ext/f/WrPhJcOLpGkod3mT6i18bpZp/full.png

Asus Tools

Met het moederbord komt een handig pakketje aan software. Van sommige software denk ik, waarom combineren we het niet allemaal in één paneel? Je hebt AI Suite 3 een soort aanstuurcentrum voor fans, voltages en connectiviteit. Hieronder vind je een screenshot van de Asus Boot Setting software. Een software die Fast Boot kan in- en uitschakelen en heeft tevens ook een knop om direct naar de BIOS te gaan. Handig alleen enorm onnodig om hier aparte software voor te ontwikkelen.

https://tweakers.net/ext/f/rPUdmXb9wrAC5e37lRCsvRFu/full.png

Asus PC Diagnostics is een soort CPU-Z met een ingebouwde stress test. Waar de stress test op gebaseerd is kan ik niet echt goed ondervinden. Tevens zeggen de testresultaten weinig om er echt iets mee te kunnen.

https://tweakers.net/ext/f/9HuL7MD7JRSHsYmVNsVq7TQH/full.png

Overklokken vanuit Windows kan met Asus TurboV Core. Het werkt identiek als het overklokken in de meegeleverde UEFI. Ik heb een beetje gespeeld met de software, werkt naar ervaring gewoon voldoende. Uiteindelijk verlangde ik toch weer naar de UEFI, traditiegetrouw.

https://tweakers.net/ext/f/hmLAtxr2aNev8fN7rUeojUWu/full.png

https://tweakers.net/ext/f/bTR9BaofLwUUqlqM2IsaJz3c/full.png

ROG Tools

Gamefirst IV is een tool om prioriteiten te geven aan apps / software die een netwerkverbinding vereisen. Niet alleen kun je voorrang geven, maar ook inzien welke software veel bandbreedte verbruikt.

https://tweakers.net/ext/f/vovQEZ8aoUCaaeaqSLWSGmz4/full.png

KeyBot II is een macro programma. Mocht je toetsenbord geen software hebben, KeyBot II is een handig alternatief.

https://tweakers.net/ext/f/ddv9XKwtarWFkyt41V6kX2FV/full.png

Voor de SupremeFX HiFi levert Asus een extra control panel. Eigenlijk spreekt de software voor zichzelf. Eenmaal een headset aangesloten herkent SupremeFX HiFi automatisch de meeste optimale instellingen, zelf tweaken kan uiteraard ook.

https://tweakers.net/ext/f/QMCPFTXvzdMJhHUQEZlGrY1M/full.png

AURA
Om de LED-verlichting aan te sturen gebruik je de software AURA. Met de software kun je verschillende effecten kiezen, uiteenlopend van regenboog effecten tot een statische kleur. Er bevinden zich verschillende LED-zones op het moederbord, waaronder het I/O schild, de ROG aanduiding onder de socket, PCI-e sloten en de LED-strip aan de zijkant. Deze is op de test bench erg opvallend en voorziet een knap staaltje aan verlichting. Optioneel is nog een LED-strip, deze kun je aansturen met de 4-pin header en meegeleverde kabel. Niet met ieder LED-effect kun je verschillende onderdelen laten belichten, een voorbeeld hiervan is het regenboog effect, alle zones worden automatisch geselecteerd. Met statische verlichting kun je juist wel weer kiezen voor individuele zones, of om direct alle zones synchroniseren.

Sommige LED-effecten hebben de mogelijkheid om stroomopwaarts of afwaarts te gaan, dus van boven naar beneden of andersom. Je kunt ook nog de snelheid regelen, met de optie ‘Fast’ creëer je een volwaardige disco. Wat de RGB-verlichting nog toffer maakt is dat het ook aan kan als het systeem uitgeschakeld is. Hieronder een filmpje van de V10 in actie.

https://tweakers.net/ext/f/cnv4s3D4xVy63TOPnnYuuaxu/full.png



https://tweakers.net/ext/f/h6TI3kUTgjNjG39Y3dRdIYJD/full.png

Het jubileum vieren doet Asus op een mooie manier met de Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10. Zo is Asus all-in gegaan met dit moederbord, en doe je met de aanschaf van dit moederbord als eindgebruiker precies hetzelfde.

De V10 heeft het vrijwel allemaal. Deftige componenten, veel connectiviteit mogelijkheden, een strak design en een breed scala aan features. Zelf heb ik wat briljante punten gezien die ik toch nog even ga aanhalen. Het I/O schild bijvoorbeeld, deze is geïntegreerd en geeft het I/O een schone uitstraling. Niet alleen als je het moederbord in handen hebt, maar vooral als deze gemonteerd is in een behuizing. Hopelijk pakt Asus dit in de toekomst voor lager segment moederborden ook op.

Het moederbord kost op het moment gemiddeld 600 euro. Hier zullen veel mensen waarschijnlijk op afhaken. Ik neem het je niet kwalijk. Toen ik de V10 als sample mocht ontvangen wist ik wat mij te wachten stond: een dik X99 moederbord. Echter heb ik in mijn eigen systeem een moederbord dat de helft kost van wat je voor de 10 moet neerleggen. Maakt het de V10 ongeloofwaardig? Nee, naar mijn mening niet. Mensen die exclusiviteit willen, de ultieme build zijn met de V10 op het goede adres. Niet alleen kent de V10 leuke snufjes als RGB, maar biedt het ook veel voor een overklokker of audiofiel. De audiovoorziening SupremeFX op het moederbord, en het extra paneel SupremeFX HiFi om een 600 Ohm headset aan te sturen is een mooie uitbreiding. Voor de overklokkers zit er in de rechterbovenhoek van het PCB een arsenaal aan knoppen die de V10 net wat extra geven.

De RGB-verlichting is subliem uitgevoerd, vooral met de extra LED-strip op de rand van het moederbord. Als je niks met RGB hebt kun je deze ook gewoon uitschakelen, je bent dus niks verplicht. Een doelgroep segmentatie voor dit moederbord is lastig. Je zult het moederbord dan ook waarschijnlijk veel zien in case mods of op evenementen. Met de V10 heeft Asus een paradepaardje in handen en laat het merk zien wat er mogelijk is. Voor dit mooie pakket aan mogelijkheden betaal je dan ook een prijs voor exclusiviteit. Het is aan de gebruiker of je daar geld wil voor neerleggen. Ik kan je wel één ding met zekerheid vertellen: eenmaal in handen ontdek je pas hoe high-end dit moederbord is.

Vorig jaar rond deze tijd schreef ik een review over de MSI X99A Godlike Gaming. Op dat moment was de Godlike Gaming ‘het high-end’ moederbord dat ik reviewde. De V10 doet er nu één jaar later een nieuw schepje bovenop, who’s next?

https://tweakers.net/ext/f/d3Z0ACAspKvyyvTFUNORmrTz/full.jpg https://tweakers.net/ext/f/nijQpc60NxGm3H6HazZgFSng/full.jpg https://tweakers.net/ext/f/IXOwkhkTJ2x0bbFhEC1n5IEp/full.jpg https://tweakers.net/ext/f/yppWn1noLglUBhtAeIUSEER1/full.jpg

tweakers - nomineer voor review van de maand

Heb jij ook een Asus Republic Of Gamers X99 RAMPAGE V EXTREME EDITION 10?

Deel je ervaringen en help andere tweakers!

Schrijf review

Reacties (40)

Wijzig sortering
Mooie en zeer duidelijke review! Bijzonder moederbord, met alles erop en eraan. Blijft wel bijzonder dat hier een markt voor is! :)
Absoluut, veel zal bij latere moederborden standaard gaan worden. Helemaal goed :)
Inderdaad. Het I/O schild mag wat mij betreft standaard worden. :) Geen gepriegel meer met een schildje. :D
Wow man , wat een gave review en wat een gaaf moederbord :) + 3
Top review. +3
Leuk zinnetje: Het specificatie overzicht is gemiddeld drie keer langer dan een paracetamol bijsluiter :)
Bedankt. :) Ik was het lijstje aan het maken... Had zoiets van damn! Een lang zwart vlak met veel zinnetjes. :p
Uitstekende review! Toch interessant om te zien wat een moederbord rond dat prijspunt biedt ten opzichte van goedkopere borden. Persoonlijk zou ik er nooit aan beginnen voor 600 euro, maar ik kan begrijpen waar Asus zich op wil focussen met hun lijn.
Zeer nette review, Erg duidelijke en mooie foto's ook doormiddel van de gebruikte achtergrond aan het water :) Wederom een mooie moederbord van Asus.
Thanks! Daar betaal je ook voor. ;) Los van het feit dat het een stevige prijs is: zeer knap bord!
Goede review en super mooie foto's! ga zo door.
Weer een erg nette en uitgebreide review. Heerlijk leesvoer en een bak meuk in de ochtend maakt mijn dag goed.
Asus heeft trouwens wel uitgepakt met de accessoires, mag ook wel. Maar toch een ROG Usb stick... wie wil die nou niet... ROG fan stickers zijn trouwens geweldig, vroeger moesten velen zoals ik ook deze zelf uit de boekjes knippen en met dubbelzijdige tape vastplakken. Duur bord, maar wel erg speciaal.
Inderdaad pakt Asus aardig uit. Zelf ben ik een grote voorstander dat merken laten zien wat ze kunnen. Nieuwe concepten, high-end onderdelen en gebruik maken van de laatste innovaties. Naar mijn mening is het alleen maar goed voor de markt. Bedankt!
Erg leuke review, en mooie foto's!

Bijzonder bord maar wel echt veeeeeeelllsss te duur hahaha. Het zou wel echt bruut zijn om alle fan headers van het bord en de extra controller te moeten gebruiken. Dan stijgt je kast bijna op geloof ik.

Goed trouwens dat je even uitlicht dat de RGB stekkers zichtbaar zijn, dat was mij niet direct opgevallen, maar inderdaad een minpuntje. Gezien het minimale vermogen dat LED trekt, zou het toch wel mogelijk moeten zijn dit kleiner weg te werken.
Hulde alvast. Ben pas hier:
Hier loopt het EMI-schild (elektromagnetische schild). Gezien de prijs is dit niet goedkoop plastic en is het volgens mij vervaardigd uit metaal.
Een EMI schild van plastic is toch geen schild? Kooi van Faraday moet toch van metaal of ijzer zijn om te werken?
Hulde alvast. Ben pas hier:

[...]

Een EMI schild van plastic is toch geen schild? Kooi van Faraday moet toch van metaal of ijzer zijn om te werken?
Klopt! Veelal zie je een dun laagje metaal met veel plastic / kunststof bij dit soort onderdelen. Dan hebben we het wel over een goedkoper segment. :)
Top review! Alles heel duidelijk uitgelegd en goede foto´s.
Tip: kan je bij het filmpje de reclame uitzetten? Dit komt namelijk nét iets minder professioneel over.
Oh lol, dan heb ik waarschijnlijk automatische Monetize aanstaan. Zal het vanavond eens bekijken. :)


Om te kunnen reageren moet je ingelogd zijn



Nintendo Switch Google Pixel XL 2 LG W7 Samsung Galaxy S8 Google Pixel 2 Sony Bravia A1 OLED Microsoft Xbox One X Apple iPhone 8

© 1998 - 2017 de Persgroep Online Services B.V. Tweakers vormt samen met o.a. Autotrack en Hardware.Info de Persgroep Online Services B.V. Hosting door True

*
