Asus ROG Strix X99 Gaming Review

+3
pclinde 22 juli 2016, laatste update op 15 augustus 2016, 1.865 views

Asus ROG Strix X99 Gaming

De Asus ROG Strix X99 Gaming is op de markt sinds de lancering van Broadwell-E. Voor gebruikers die een volledig nieuw systeem gaan bouwen: dit moederbord is voorzien van nieuwste features en connectiviteit mogelijkheden, wat zeker een meerwaarde is. Je krijgt veel moederbord voor je geld.

Pluspunten

  • Up-to-date X99 (2011-v3) moederbord.
  • Opvallend design met covers, heatsinks en het zwarte PCB.
  • Veel features en connectiviteit mogelijkheden (USB 3.1, USB 3.0, U.2 en M.2)
  • Dual-band WiFi module met Bluetooth 4.1 en ondersteuning voor MU-MIMO.
  • RGB-verlichting AURA is een leuke toevoeging. Naar wens kun je het ook uitschakelen.
  • Overzichtelijke BIOS met veel Tweak opties voor overklokkers.
  • Losse BIOS chip (8-pin).
  • Je krijgt veel moederbord voor je geld.

Minpunten

  • EZ Tuning optie voelt was onstabiel (BIOS 0801).
  • Maar één PCI-e slot voorzien van een aluminium behuizing (SafeSlot).
  • I/O backcover voelt wat goedkoop aan in vergelijking met het moederbord.

Eindoordeel

Score: 5Per criterium
Featureset Score: 5
Overklokbaarheid Score: 5
Compatibiliteit Score: 5
Betrouwbaarheid Score: 5
Prijs Score: 5
Prestaties Score: 5
Layout Score: 5
Ondersteuning Score: 5
https://static.tweakers.net/ext/f/VHp2S0NLC3Xs2QLYg82ycW9g/full.jpg

Review: Asus ROG Strix X99 Gaming

- Inleiding
- Specificaties
- Uitpak avontuur
- In de Praktijk + Benchmarks
- UEFI
- Software
- Conclusie

Extra:
Een klein sprongetje naar de reacties

Links:
Asus ROG Strix X99 Gaming productpagina

https://static.tweakers.net/ext/f/cMgMsxuVeZGxigdAqwyprUjA/full.png

Laat ik beginnen met een hoera! Broadwell-E is sinds vorige maand op de markt, voor hardware liefhebbers zijn nieuwe ‘processors en videokaarten’ meestal een aanleiding om te gaan upgraden. Laat ik nu ook iemand zijn die het upgrade virus maar al te goed kent. Reden genoeg om er iets mee te doen, in de vorm van een review.

Nee, ik ga niet de Broadwell-E CPU reviewen, maar een nieuw moederbord. Socket 2011-v3 is al even op de markt, zijn voorganger Haswell-E kwam al eerder met deze voet. Een goed voorbeeld hiervan is de 5820k, veel mensen kennen deze processor maar al te goed. In deze review combineer ik de 6800k met een Asus ROG Strix X99 Gaming moederbord. De ROG Strix is dan ook een nieuw moederbord, die met de release van Broadwell-E gelijktijdig is uitgekomen. Je koopt dus geen ‘oud’ 2011-v3 moederbord, die al langere tijd op de boekenplank ligt.

De Asus ROG Strix X99 Gaming is het eerste Strix - ROG (Republic of Gamers) moederbord. We zagen de Strix line-up al eerder bij videokaarten, gepaard met een uil als icoon. De Strix belooft voor zijn prijs een mooie feature set. Op het moment van schrijven kost de Asus ROG Strix X99 Gaming ongeveer 305 euro, niet te vergeten dat 2011-v3 moederborden veelal wat duurder zijn.

https://static.tweakers.net/ext/f/wv6BNiRuxqguHXhi311VikOa/full.png

Een overzicht van de specificaties:

https://static.tweakers.net/ext/f/ey6y2g3t5JXOIJ15bNOV19tK/full.png

Een aardig lijst aan specificaties, laten we wat opvallende features bespreken. Het moederbord (socket 2011-v3) ondersteund de nieuwe Broadwell-E line-up, voor gebruikers met een Haswell-E processor, deze mensen kunnen ook aan de slag met dit moederbord. Veelal worden ‘oudere’ moederborden die destijds uitgekomen zijn met Haswell-E voorzien van een BIOS update, zodat je ook een Broadwell-E processor kunt gebruiken. Het kan per fabrikant verschillen, ASUS is tot zover aardig goed op weg met het updaten van oudere X99 moederborden.

Het moederbord komt met AURA RGB-illuminatie. De bevestiging clips bij de PCI-e sloten zijn voorzien van LEDs, de cover van het I/O (elektromagnetische schild) en de ‘republic of gamers’ aanduiding onder de socket. De verlichting is via de meegeleverde AURA software te besturen, waar een tal aan verschillende verlichtingseffecten beschikbaar in zijn. In de verpakking zit ook een 4-pin RGB kabel voor LED-strips tot maximaal 12V (2A), deze kun je aansluiten op de aangebrachte 4-pin LED-connector van het moederbord en regelen via de AURA software. De AURA RGB 4-pin connector ondersteund standaard 5050 RGB LED-strips.

RGB-led verlichting is een leuke features en moet bij dragen aan het ‘gaming’ element van dit moederbord. De aanwezige audio voorziening is naar mijn mening juist veel belangrijker. Hier zien we een leuk audiopakket, en komen we de Realtek ALC1150 audiochip tegen, een nette audiochip met een bekende en goede reputatie. Vergezeld door twee TI (Texas Instruments) R4580I Op-amp voor een betere tooncontrole.

Overige onderdelen zoals PCI-e sloten, USB-poorten en geheugensloten bespreken we dadelijk tijdens het uitpakken met de gebruikelijke foto’s.

https://static.tweakers.net/ext/f/IkOs9lcC7dXF3bXgRCVthoXR/full.png

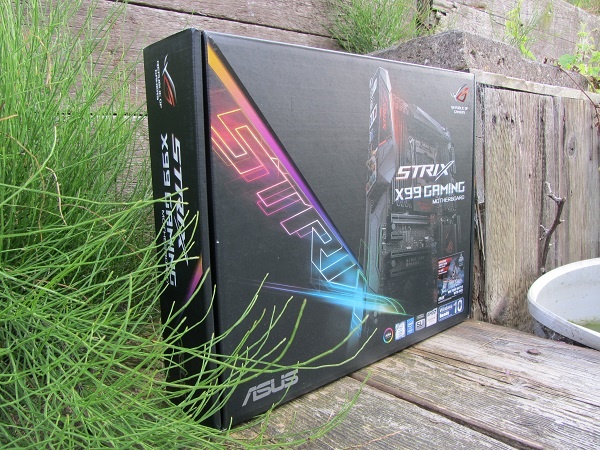

Van start gaan we met de verpakking. Een degelijke verpakking met feature aanduidingen en de specificaties. Mijn verwachting voor de verpakking was toch wat exclusiever en imposanter. Het komt hier neer op een standaard moederbord verpakking, niks mis mee, maar als eerste Strix ROG moederbord was de verwachting wat hoger. Desondanks mijn persoonlijke ‘verpakkings-worsteling’ ziet het er compleet uit.

https://tweakers.net/ext/f/ezDCi5pH3pJQKYY4jtLOHSsW/full.jpg

https://tweakers.net/ext/f/ZBR38dHuTnCMsyxsql1xRvUI/full.jpg

Nog completer is de inhoud met meegeleverde accessoires. Hier zien we een uitgebreid aanbod, met wat extra toevoegingen om je Strix moederbord te personaliseren. Laten we beginnen bij de gebruikelijke user manual, met als extra stickers om je kabels te labelen en nog een drietal ROG stickers. De driver CD… in de sloot! De meest recente drivers zoeken we gewoon op via de productpagina.

https://tweakers.net/ext/f/MvOp33EJkYwHaQRESNKmKwwT/full.jpg

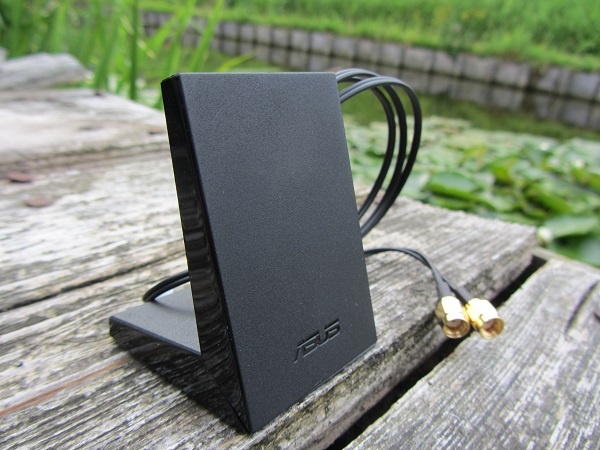

De Strix is voorzien van een 2x2 dual-band (2.4Ghz / 5.0GHz) WiFi module, om die reden levert Asus een antenne mee die eenvoudig uit te klappen is. Voor gebruikers die al gebruik maken van MU-MIMO, de WiFi module op de Strix ondersteund dit.

https://tweakers.net/ext/f/5M9FHMFRIoAv2TK4pwv2UbTo/full.jpg

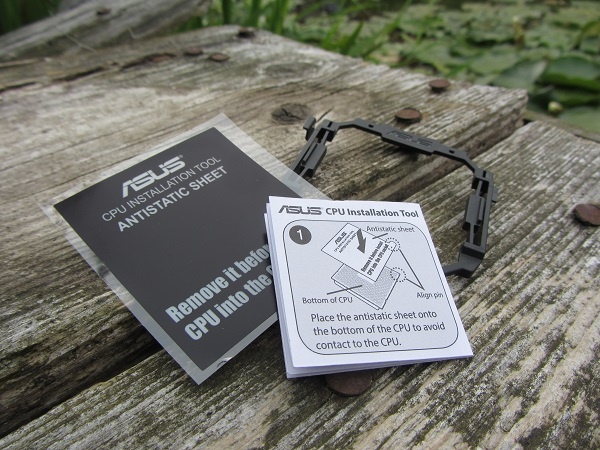

Zweterige handjes of trilhandjes? Met de CPU installatie tool kun je een processor in alle rust monteren in de socket.

https://tweakers.net/ext/f/XkVW4xN7mdLkWB8FqHyLHH7j/full.jpg

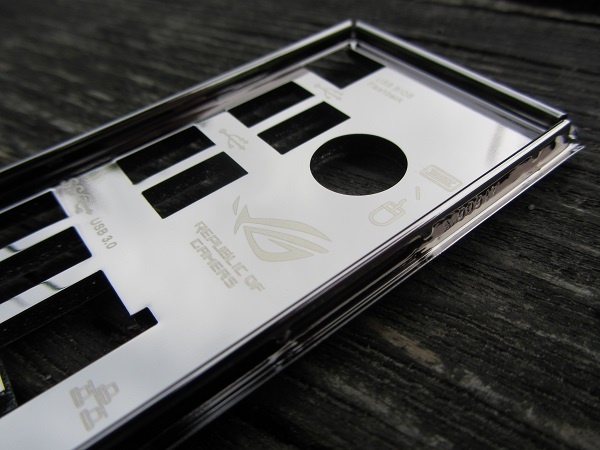

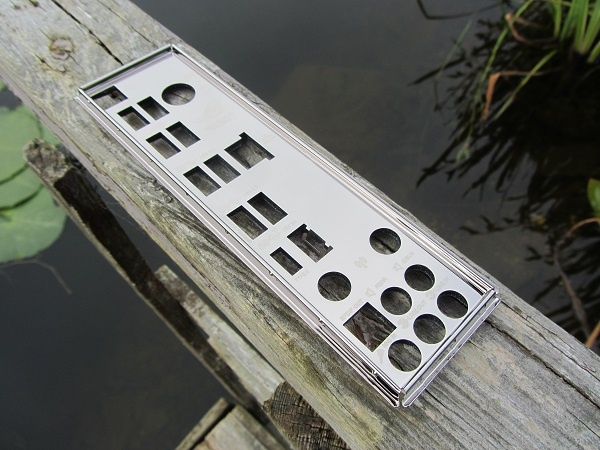

De I/O backplate komt verassend in het zilver. Ik had eigenlijk verwacht dat dit een mat zwarte afwerking zou zijn, aangezien dit beter bij de stijl past van het moederbord. In eerste instantie zag ik een blanco backplate, bij een moederbord in dit segment? Na wat betere inspectie zijn er wel aanduidingen zichtbaar, toch wat summier als je het mij vraagt.

https://tweakers.net/ext/f/7xGIGJfFfxZleL9quw6bMY5D/full.jpg

https://tweakers.net/ext/f/4eLz5Z87Wb6O48GGwJcbiXbc/full.jpg

De Strix kent direct uit de verpakking wat kleine mogelijkheden om het moederbord te personaliseren. Standaard komt de Strix met oranje bestickering, nu kun je ook voor felroze gaan of appeltjes groen! De stickers zijn een leuke toevoeging, maar bieden weinig meerwaarde, zeker als je de RGB-verlichting ingeschakeld. Tegelijkertijd ben ik ook wel verast over de kleurkeuze, waarom niet blauw of rood? Misschien moet ik nu toch maar iets gaan doen met felroze.

https://tweakers.net/ext/f/0w4mkZhOnQBruYwUOlS4lGQA/full.jpg

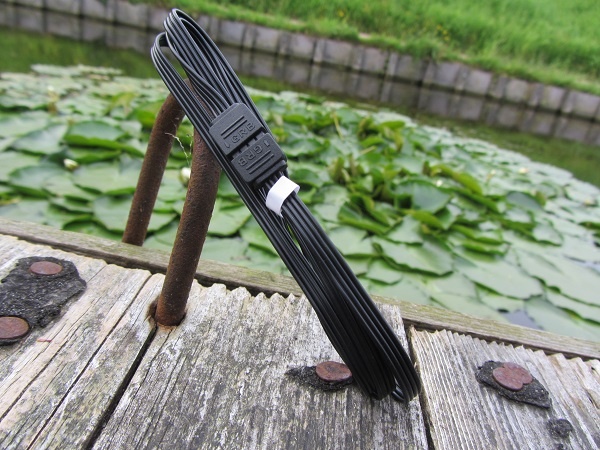

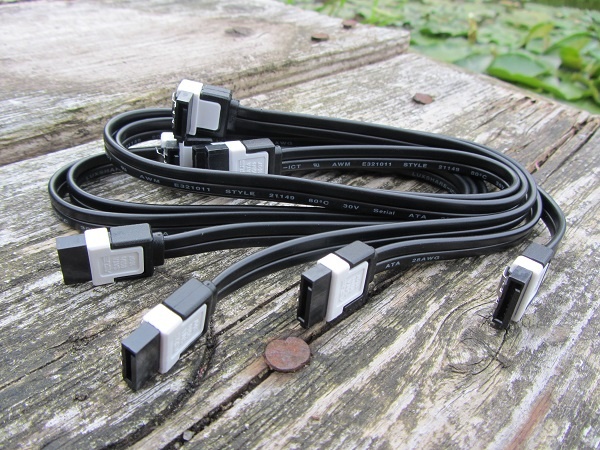

Aan kabels zien we vier SATA-kabels en één 4-pin LED connector, om je LED-strip direct te koppelen aan het moederbord.

https://tweakers.net/ext/f/dDaqWSROxKspk47mMtsIglMb/full.jpg

https://tweakers.net/ext/f/dwLCxnwlwjZfd7QopfK9Fju8/full.jpg

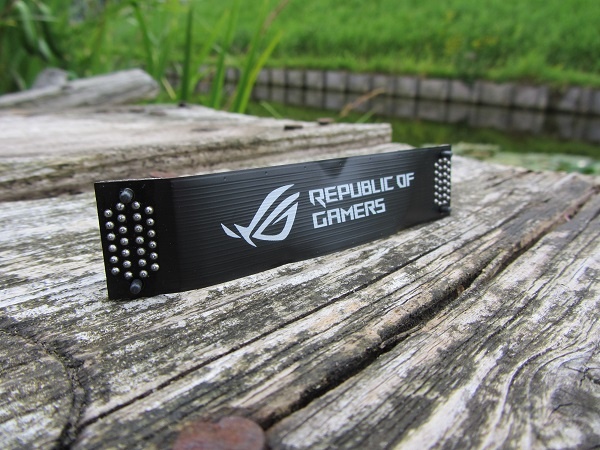

Als afsluitende accessoires een pin-connector om je aansluitingen makkelijk te bevestigen, wat tie wraps en een SLI-bridge. Al met al een leuk pakket aan accessoires om direct aan de slag te gaan.

https://tweakers.net/ext/f/eg2CcONgBA4P8AS9xqJS5spy/full.jpg

https://tweakers.net/ext/f/g90YtkdOzsvSyOFHr0qGzErX/full.jpg

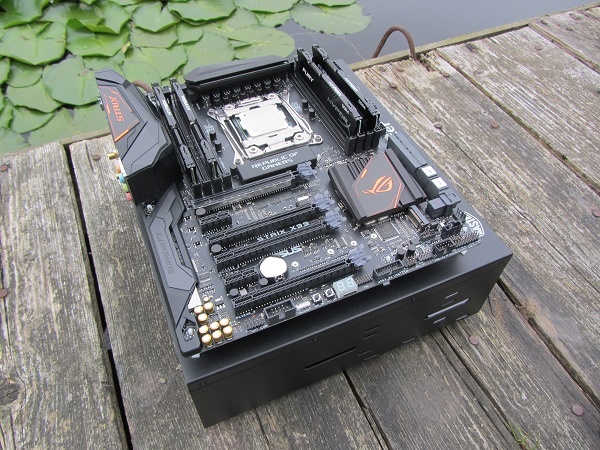

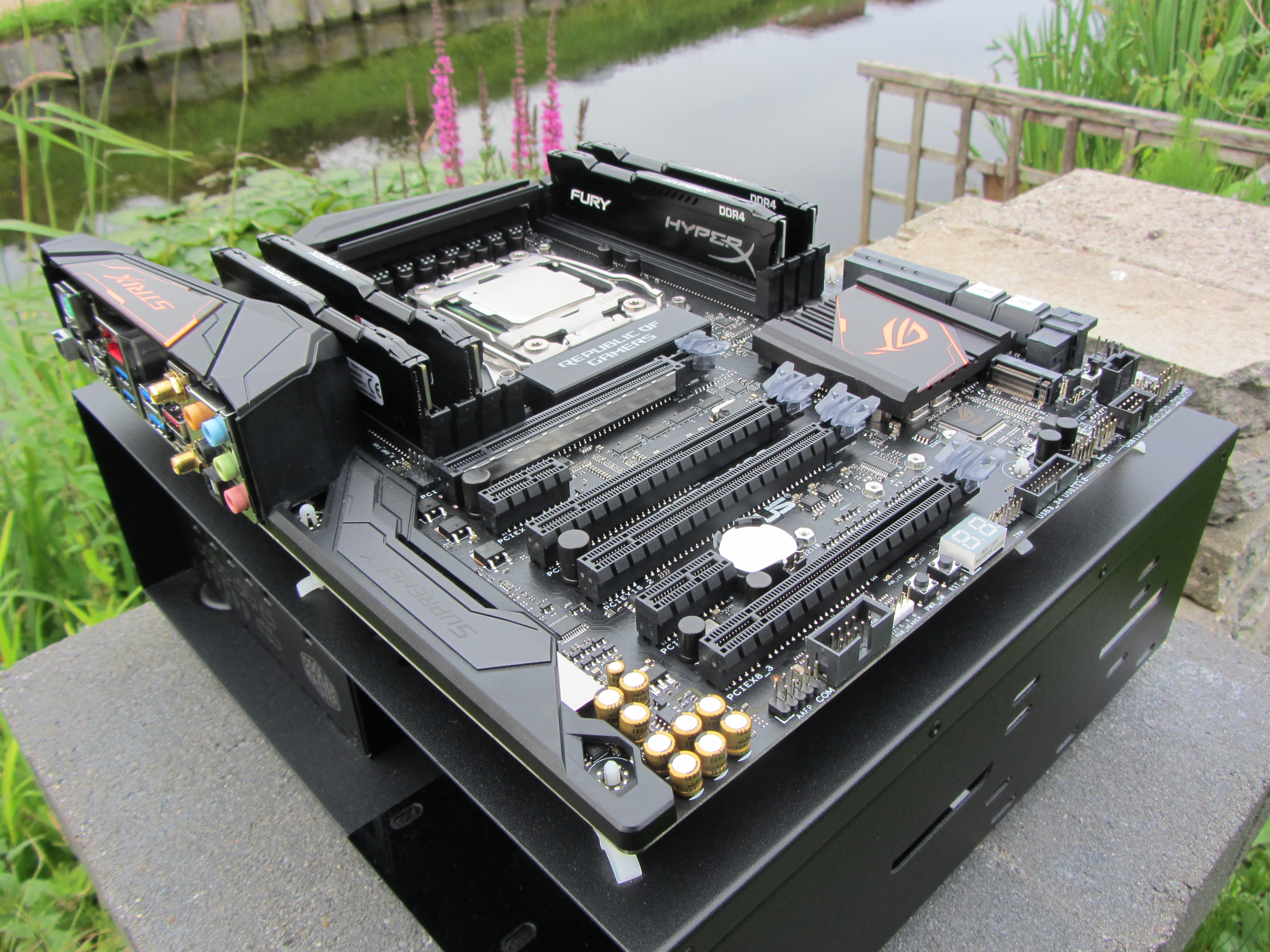

Door naar het middelpunt van deze review: de Asus ROG Strix X99 Gaming! We gaan van start met wat globale foto’s om het moederbord beter te verkennen, vanuit hier gaan we dieper in op individuele onderdelen.

https://tweakers.net/ext/f/bG4kyRkYUfz89U2IJY0YkcRP/full.jpg

https://tweakers.net/ext/f/tSsqCzuIueks1whW6m6JLz9q/full.jpg

De eerste impressie is een clean moederbord, geen vreemde vormgevingskeuzes die een volledige afknapper zouden kunnen zijn. Het moederbord heeft was ruigs, en blijft tegelijkertijd ook wat bescheiden, wat het goed toepasbaar maakt voor verschillende builds. Dit heeft het moederbord te danken aan de zwarte vormgeving. Het zwarte PCB heeft een formaat van 30.5 x 24.4 cm (ATX).

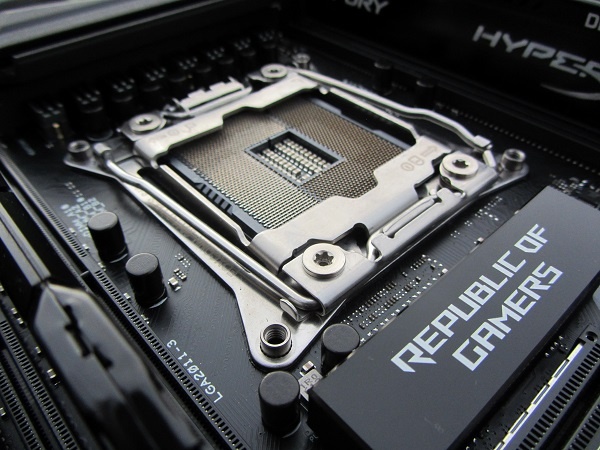

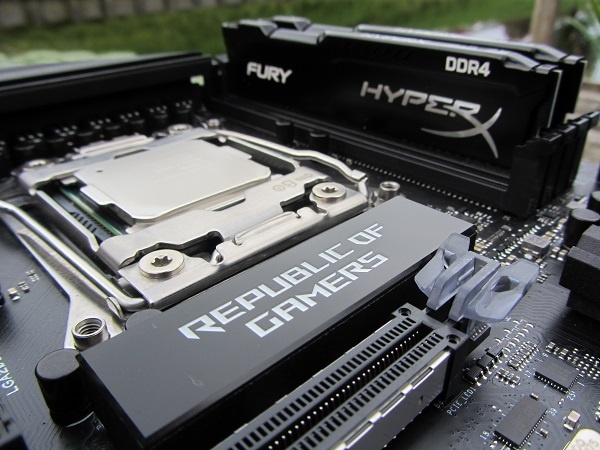

Laten we van start gaan bij de socket (Foxconn, socket 2011-v3), een zee aan pinnetjes. Laten we direct maar de 6800k zijn plaats toewijzen.

https://tweakers.net/ext/f/5ag7CqaKzOQGV6S1bQo4TINL/full.jpg

https://tweakers.net/ext/f/lajeawhH2sMVxxpFejzeCiTe/full.jpg

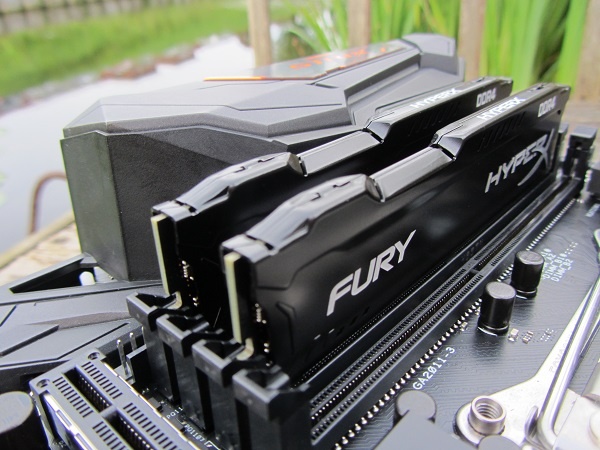

Zoals we gewend zijn van 2011-v3 moederborden, acht geheugensloten, waarvan er vier aan iedere zijde van de socket zitten. Een fijn ondersteuning zijn de gekleurde sloten, om direct te zien welke sloten je moet hebben voor quad-channel configuraties. Op het PCB zijn ook aanduidingen aangebracht door middel van een sterretje*, om direct te zien hoe je quad-channel actief maakt. De Strix kan een maximale geheugencapaciteit aan van 128GB, startend van 2133MHz tot 3333Mhz overgeklokt.

https://tweakers.net/ext/f/uIBY4fyPse2hjpEHMBFmuStl/full.jpg

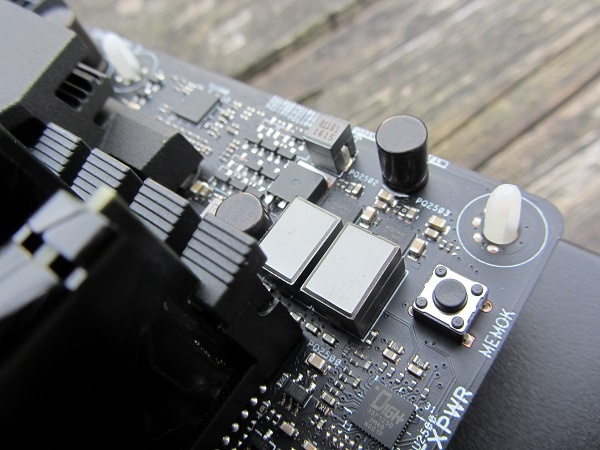

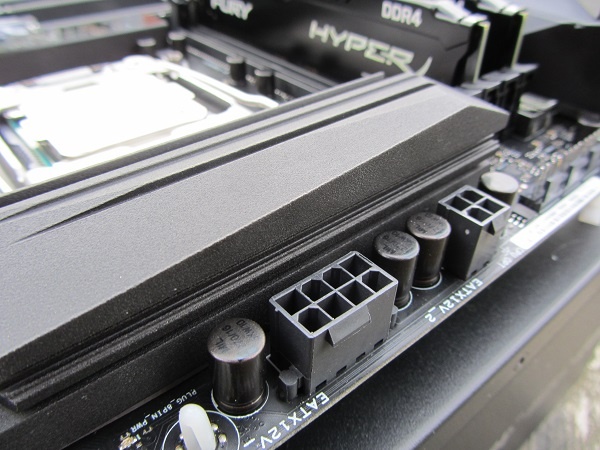

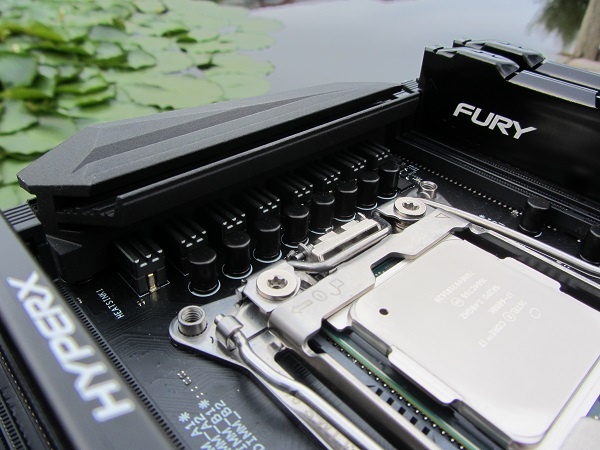

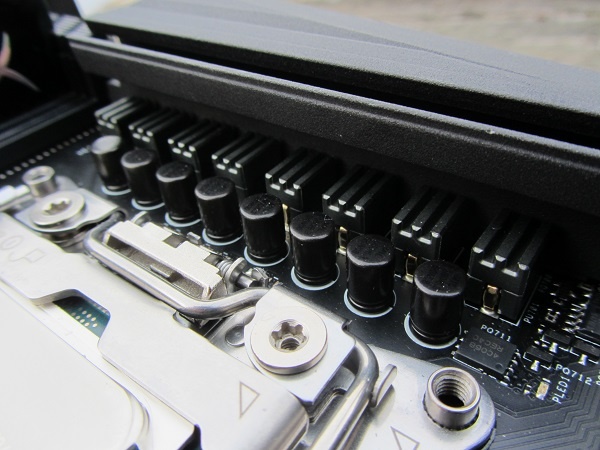

De Strix heeft een 8-fase powerdesign, op de foto’s zijn er welgeteld acht VRM’s te vinden. Dit combineert Asus met een Digi+ VRM ASP1257 controller (spanningsregelaar). We zien acht 60A ferriet chokes, en acht 10K zwarte metallic condensatoren. Een leuke combinatie voor de levensduur van het moederbord, en de ruimte voor een mogelijk goede overklok, mits je processor dit toelaat.

https://tweakers.net/ext/f/87GUwhQiDoAlv5NIasJSHlDZ/full.jpg

https://tweakers.net/ext/f/2albDq6kc7jaunYJra3mmKyT/full.jpg

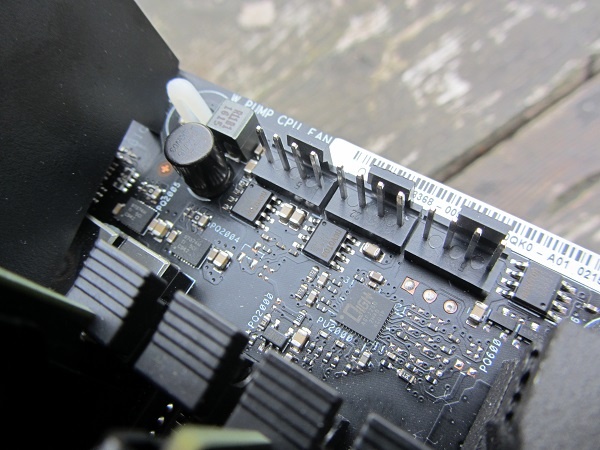

Boven de VRM heatsink bevind zich één CPU-FAN aansluiting, één CPU-OPT aansluiting en de ATX CPU-power connectoren (1* 8-pin en 1* 4-pin). De VRM heatsink heeft een wat ruwe afwerking, wat een strakke uitstraling heeft, en ook nog eens degelijk aanvoelt. Je zou bijna heel de dag aan je moederbord friemelen!

https://tweakers.net/ext/f/qClbmYIdUVhDBPNIWgd4zQXW/full.jpg

https://tweakers.net/ext/f/E2l1pcYZLU2m8vuJwudHpcx3/full.jpg

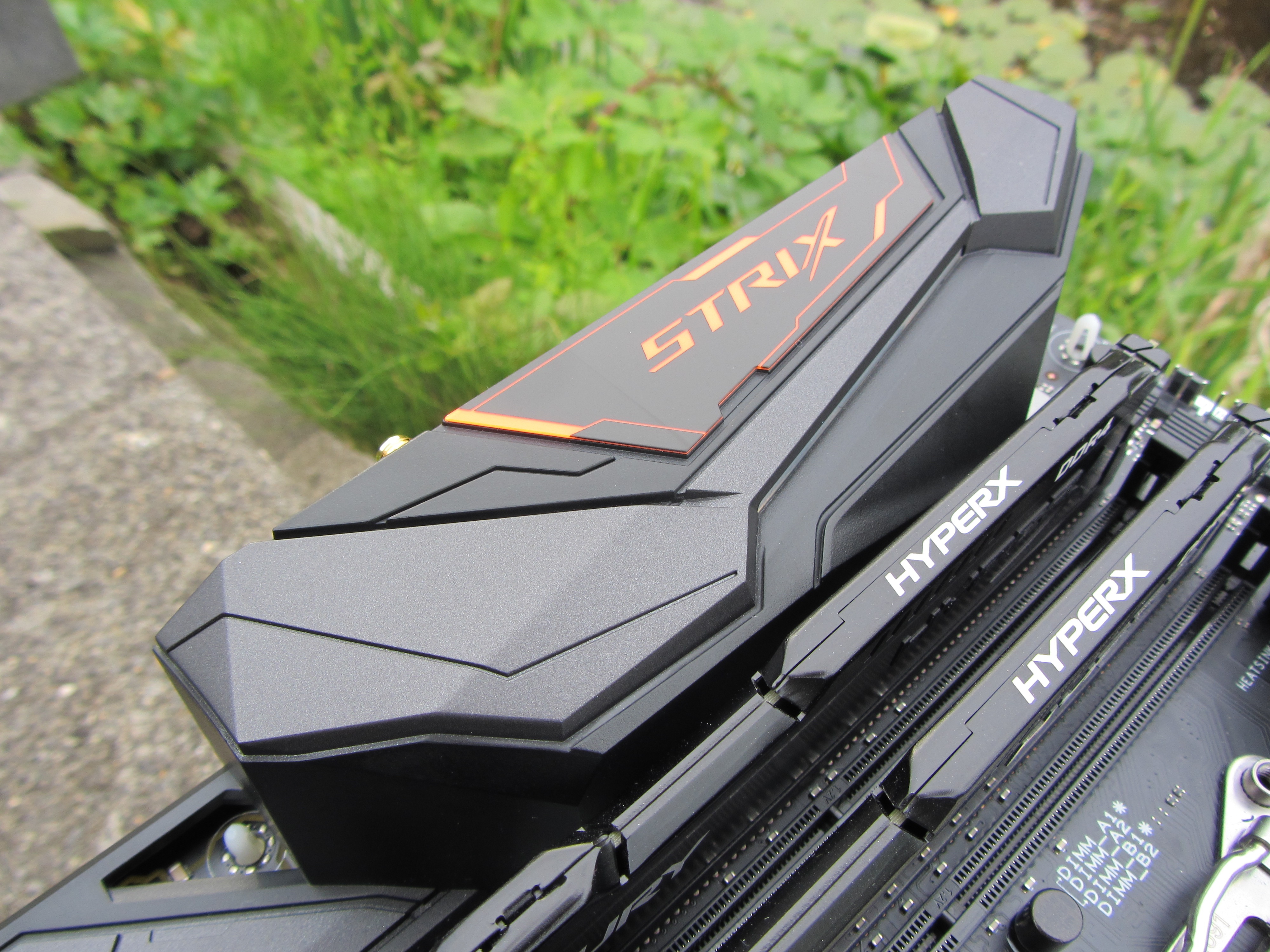

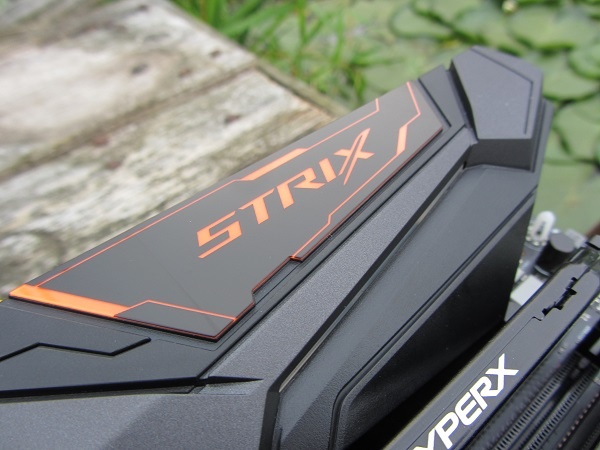

Nu we ons toch dichtbij de I/O cover bevinden, die ook dient als elektromagnetische schild gaan we door naar het I/O. De I/O cover en de heatsinks, met name de PCH heatsink geven het moederbord op subtiele wijze een ruige uitstraling. Veelal zijn gaming moederborden schreeuwerig met kleuren en branding, de Strix doet het juist op dit soort fronten goed. Het is dan ook mooi om te zien dat deze onderdelen elkaar mooi aanvullen.

https://tweakers.net/ext/f/dXviTiJNdNCk6z47BamsLfNn/full.jpg

https://tweakers.net/ext/f/Sora0AUndE8kJuZBllmVxenR/full.jpg

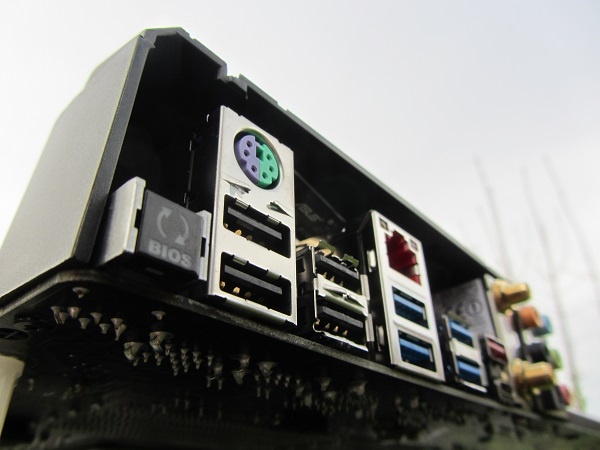

Het I/O bestaat uit een USB BIOS flash knop, een PS/2 toetsenbord/muis combinatie, vier USB 2.0 poorten, een LAN-poort (RJ45), vier USB 3.0 poorten, twee USB 3.1 poorten waarvan één Type-C, de Asus WiFi module met twee SMA-aansluitingen voor de antenne en als laatste de vijf audio jacks.

https://tweakers.net/ext/f/5p145WVYV29n7xLyI0eHgqkK/full.jpg

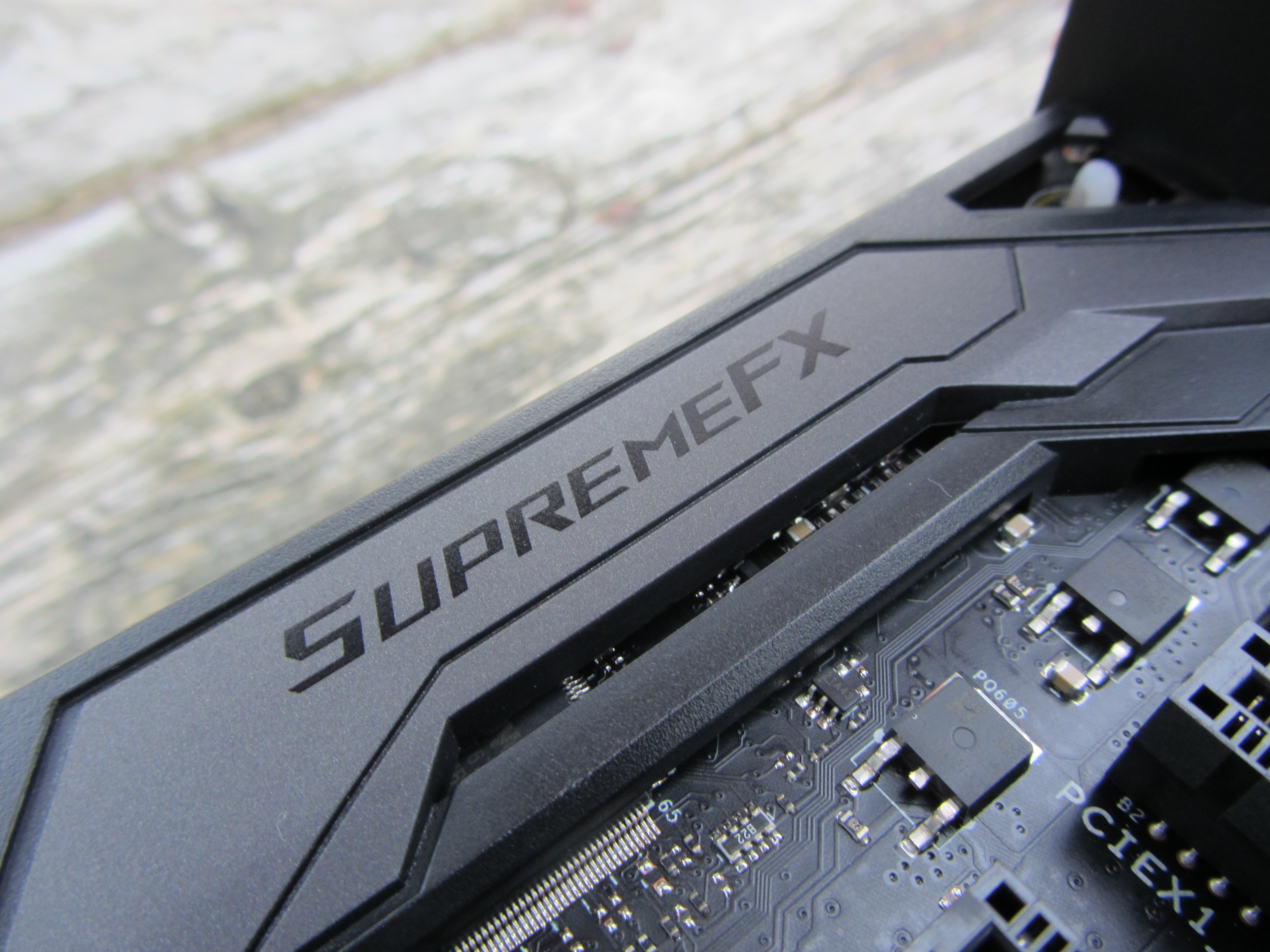

De cover van het I/O loopt door op de linkerzijde van het moederbord richting het audiogedeelte. Hier zet Asus ook in op het elektromagnetische schild voor de audiocomponenten, om zo storing / ruis tegen te gaan. Op de markt van gaming moederborden wordt ook vaak ingezet op audio. We zien een oude bekende terug, de Realtek ALC1150. Combineer dit met de twee TI (Texas Instruments) R4580I Op-amp headset versterkers, gouden Nichicon condensatoren en je krijgt SupremeFX, oftewel de naamgeving van Asus voor het audiogedeelte.

https://tweakers.net/ext/f/vdrAKgMKXqcWh2HWrvkOlZ2w/full.jpg

https://tweakers.net/ext/f/8qsBYpMboZIqUiAahVQiStFq/full.jpg

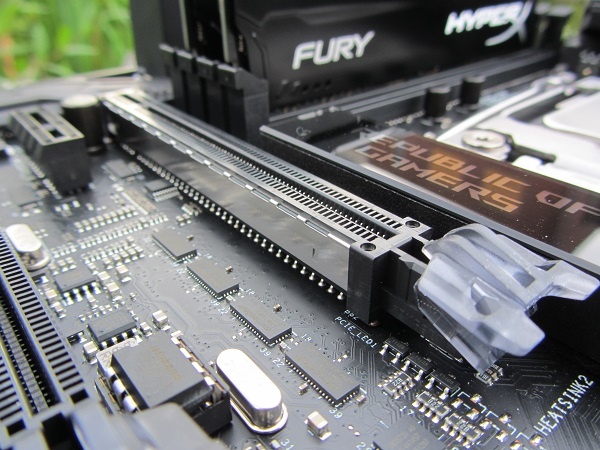

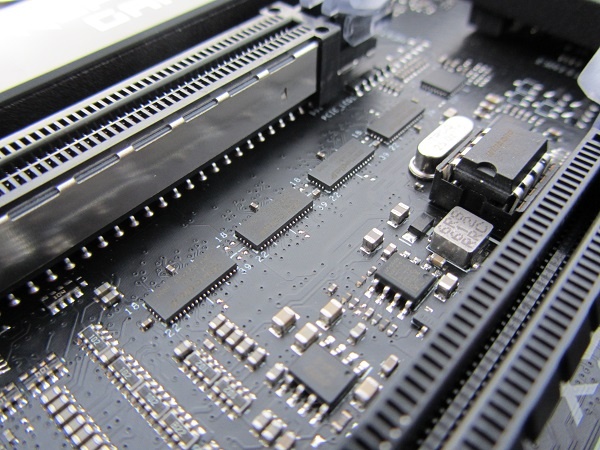

Daarnaast bevinden zich drie (x16) PCI-e sloten, één PCI-e 2.0 (x16) slot en twee PCI-e 2.0 (x1) slot. Het bovenste (x16) PCI-e slot is voorzien van aluminium, bij de opvolgende PCI-e sloten ontbreekt dit jammer genoeg. De clips zijn transparant, om de LEDS beter tot hun recht te laten komen. Met een geïnstalleerde videokaart valt het effect wel degelijk minder op, wat onvermijdelijk is.

https://tweakers.net/ext/f/sU4HWxTi6a1u0xlFXisyACL3/full.jpg

Hier geef ik een lintje weg aan Asus; een verwisselbare BIOS chip! Vaak zijn deze gesoldeerd, maar Asus kiest voor een losse 8-pin BIOS chip, wat bij een kapotte / corrupte BIOS verwisselen makkelijk maakt. Wel ontbreekt er naar mijn smaak een 2e BIOS chip, het valt misschien niet helemaal binnen het gaming segment, alsnog vind ik het op hoger segment moederborden vrijwel een vereiste.

https://tweakers.net/ext/f/14ejSqSfWaDiGiEekW17uCKk/full.jpg

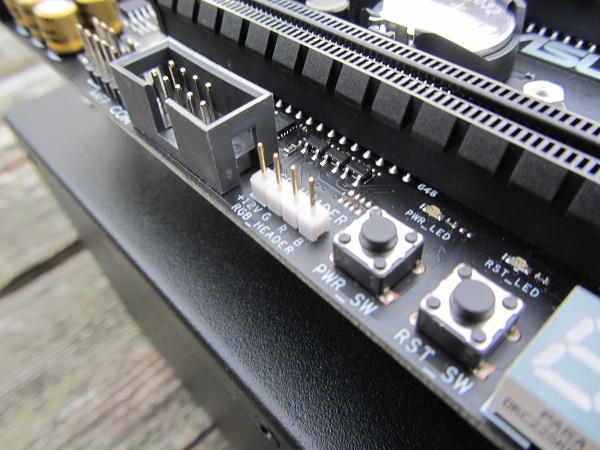

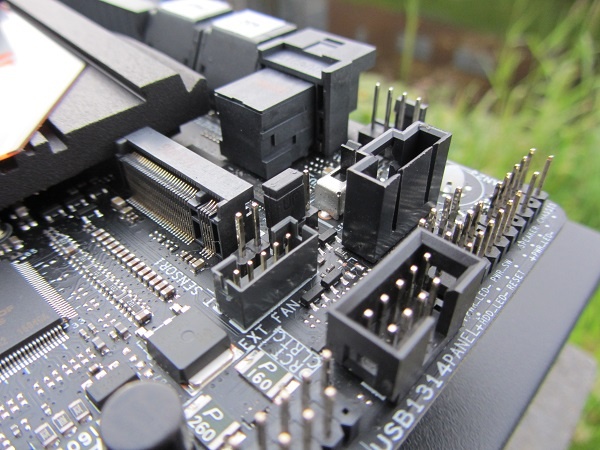

Aan de onderzijde van het moederbord komen we een arsenaal aan pin-aansluitingen tegen, bestaande uit USB 2.0 en 3.0 aansluitingen, pin-headers, een audioheader, een Thunderbolt header, een EZ XMP switch om werkgeheugen gemakkelijk te overklokken. We komen ook een power en reset knop tegen, fijn voor op de test bench. Om postnummers uit te lezen bevindt zich naast deze knoppen een post display.

https://tweakers.net/ext/f/KpAXAAnwhLsSPVmAfncuAycm/full.jpg

https://tweakers.net/ext/f/Ou2hPUyP1BYCGsKJQekR0fj8/full.jpg

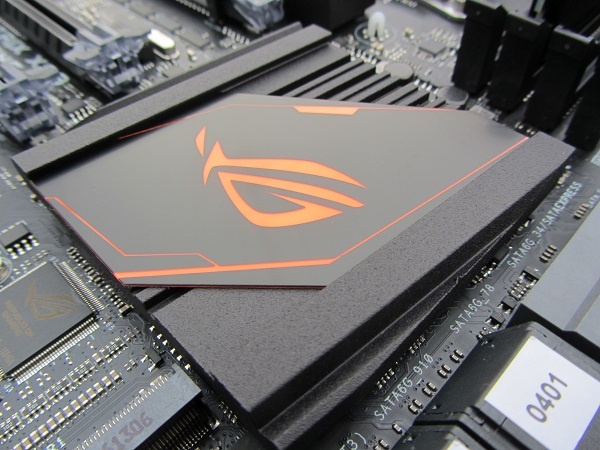

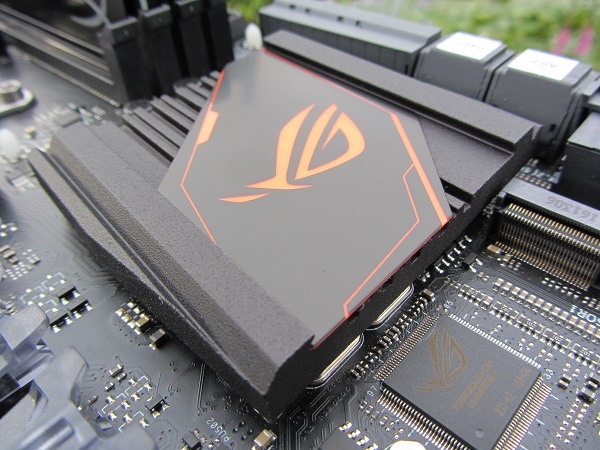

Onder het PCH heatsink komen we een M.2 aansluiting tegen, met ondersteuning voor type 2242/2260/2280/22110.

https://tweakers.net/ext/f/54WLPvJZfkOXKplbFcNLafuU/full.jpg

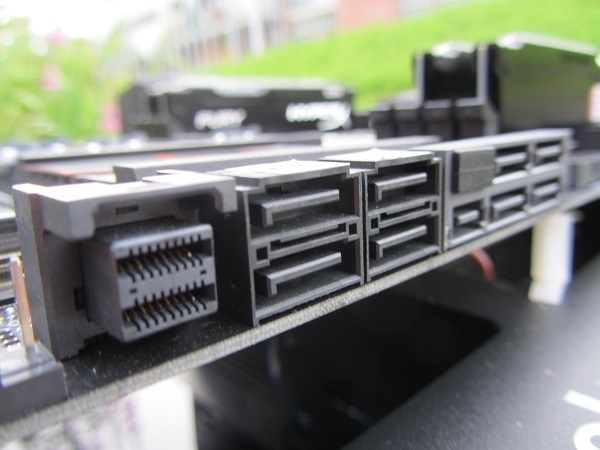

De SATA aansluit mogelijkheden zijn niet misselijk op dit moederbord, acht SATA 3 (6.0Gb/s) poorten, één SATA express poort compatibel met twee SATA 3 (6.0Gb/s) poorten en een U.2 poort voor PCI-e x4 NVM.

https://tweakers.net/ext/f/K1qX9mhxLiRulkJti4BdBO33/full.jpg

In het verlengde richting de bovenkant komen we een 24-pin ATX aansluiting tegen, met op de bovenhoek nog een MemOK knop om het geheugen naar de meest ideale instellingen te zetten.

https://tweakers.net/ext/f/R9U7y7IMfPLRRaEKoN1xekLX/full.jpg

Zo hebben we een mooie ronde gemaakt over de lay-out, nog wat belangrijke feiten op een rijtje voordat we doorgaan naar het volgende hoofdstuk:
  • De WiFi module beschikt over een dual-band (2.4 en 5.0), MU-MIMO en bluetooth 4.1
  • 1x (4-pin) CPU Fan aansluiting, 1x (4-pin) CPU OPT fan aansluiting, 4x (4-pin) chassis aansluitingen
  • Verwisselbare BIOS (8-pin) chip
  • 8-fase powerdesign
  • Voorzien van een Realtek ALC1150
https://tweakers.net/ext/f/O38NVPUBVb8yMKiY6ZUhUF9w/full.jpg

https://static.tweakers.net/ext/f/7z4GAc9IfhZdI2jAF7iUQpWt/full.png

Door naar de praktijk waar vooral de benchmarks centraal staan. Voordat we van start gaan met benchmarks, is het eerst tijd voor wat RGB LED-verlichting, beter bekend als AURA. De software zien jullie dadelijk terug in het hoofdstuk software, om wat kleur te geven plaats ik in dit onderdeel alvast het filmpje van de verlichting. Disco Time met foute muziek!


De i7 6800k draait standaard op 3.4GHz met een turbo van 3.6GHz. De standaard BLCK waarde wijkt soms wat af, zowel naar boven als beneden. Dit kan wat resultaten lichtelijk beïnvloeden, in de praktijk is dit echter te verwaarlozen; je merkt het niet.

De benchmarks zijn tot stand gekomen met de volgende instellingen:
  • BIOS: 0801 (BETA)
  • Overklok 1: 3.8Ghz Asus Optimal via de BIOS
  • Overklok 2: 3.98GHz Optimal en EZ Tuning via de BIOS
  • Overklok 3: 4.4Ghz handmatig via de BIOS
De benchmark setup ziet er als volgt uit:
  • Processor Intel Core i7 6800K
  • Moederbord Asus ROG Strix X99 Gaming
  • Geheugen Kingston HyperX Fury HX426C15FBK2/16
  • Videokaart Inno3d GTX 770 iChill HerculeZ X3 ultra 2GB
  • SSD Samsung 850 EVO 250GB
  • Voeding Cooler Master V850
  • Processorkoeler Cooler Master Nepton 240M
  • Behuizing Cooler master Test Bench V1.0

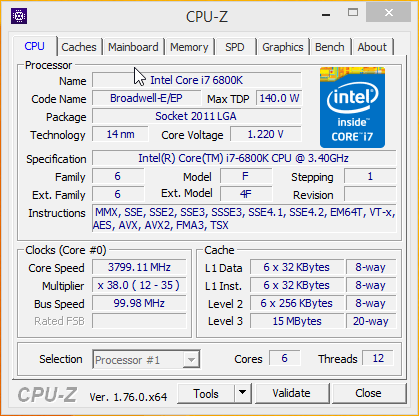

De Asus Optimal functie en EZ Tuning zijn twee automatische overklok functies uit de BIOS. In de praktijk ervaarde ik soms wat onstabiliteit met de EZ Tuning optie. Dit was bij het uitvoeren van meerdere processen gelijktijdig. De voltages worden automatische gereguleerd. We zien een 1.220 core voltage bij 3,8GHz en 1,233 core voltage bij 3,98Ghz. De handmatige overklok is op 1.350 core voltage gezet, op dit punt was de processor stabiel onder een langere testperiode met PRIME95. Een core voltage van 1.450 moet de CPU trekken, dit is dan wel de MAX naar mijn mening. Ik zit liever onder de 1.400 veilig, dit raad ik je ook aan. De sweet spot is maximaal 1.350 core voltage met een mooie overklok; 4.4GHz. De resultaten maken vanaf 3,98GHz naar 4,4GHz in de benchmarks mooie sprongen. Hieronder nog een overzicht van de CPU-Z instellingen:

https://tweakers.net/ext/f/ZkmfLj8feBnaqvNK7bTxoroo/full.png

https://tweakers.net/ext/f/XF4f7frYjrU229ox0rRonNGi/full.png

https://tweakers.net/ext/f/fikARenxEddEZj6OybSadajp/full.png

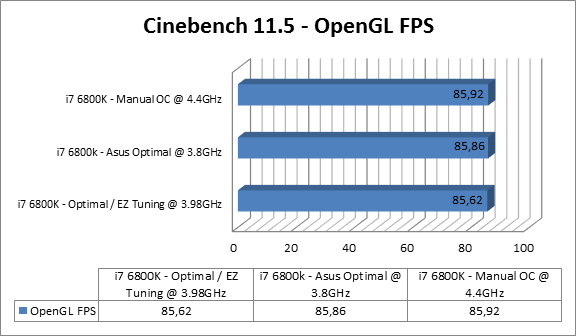

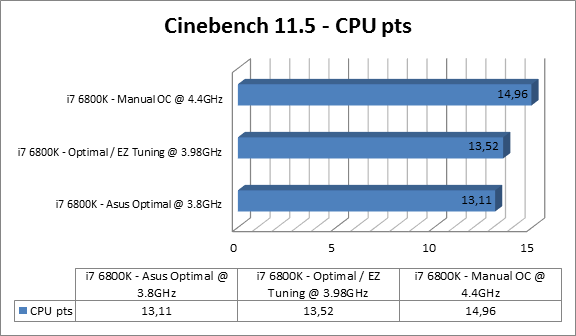

Cinebench 11.5

https://tweakers.net/ext/f/boSwFGyAQrMBNRzc9fK97NST/full.png

https://tweakers.net/ext/f/eYl7F39wISIZkGMEYO20IoRi/full.png

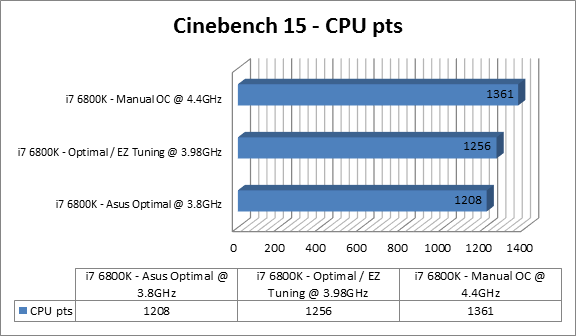

Cinebench 15

https://tweakers.net/ext/f/p1cadpV65YoW9NXjIKwo0K9h/full.png

https://tweakers.net/ext/f/KdLIMnLDhHPEBQDHq1YlotDn/full.png

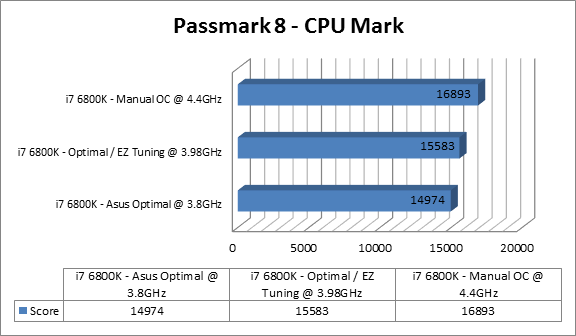

Passmark 8 – CPU Mark

https://tweakers.net/ext/f/ELANy0KxVEUZ1QcUJA9ZtCRh/full.png

Super PI – 1M – lager is beter

https://tweakers.net/ext/f/FPC5eAs1btkzDAf6yhMwO4Z6/full.png

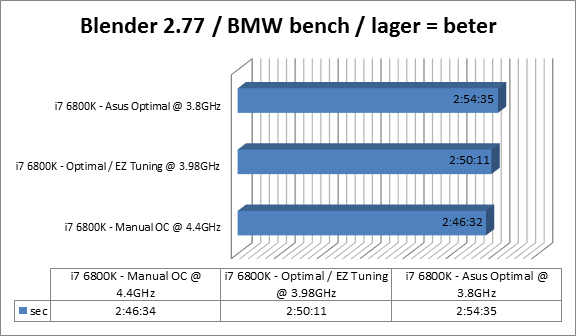

Blender – BMW Render – lager is beter

https://tweakers.net/ext/f/KOrcNXhLgCGGX04rWByYTCg7/full.png

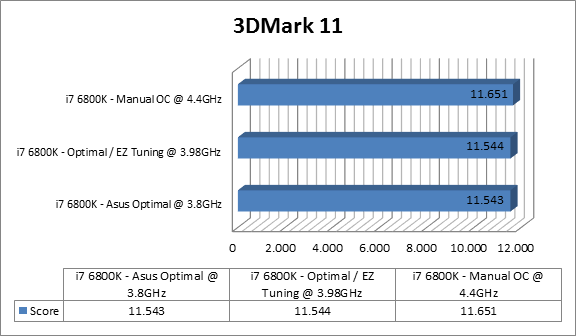

3DMark 11

https://tweakers.net/ext/f/B624Rvd2S6DbyODfgJlB6oL1/full.png

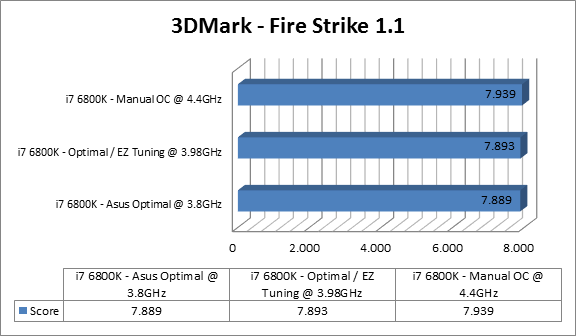

3DMark – Fire Strike 1.1

https://tweakers.net/ext/f/WGyKQpfySz5YCZcmSJwvQFVO/full.png

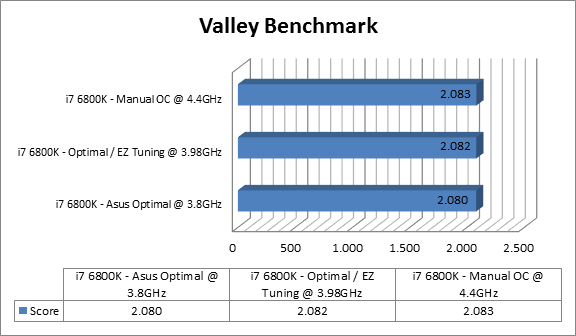

Valley Benchmark

https://tweakers.net/ext/f/bpUNAA0ThaqpqVGih49s44bh/full.png

Heaven

https://tweakers.net/ext/f/Fn8vHL4Rml3vvBq5mmJhgarl/full.png

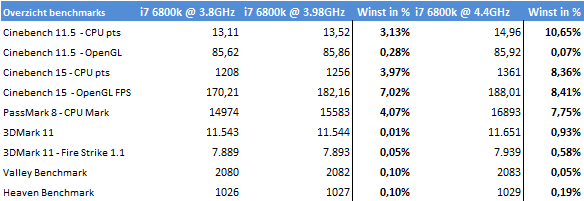

Hieronder nog een overzicht van het stijgingspercentage per benchmark. Ik moet zeggen dat de overklok van 3.98GHz bovenop de Asus Optimal mode in sommige gevallen wat onstabiel aanvoelde. De 4.4GHz overklok is getest met PRIME95, op het moment reviewen heb ik nog geen gekke dingen ontdekt.

https://tweakers.net/ext/f/1uZRNTXb4770ExBobHlwm9aB/full.png

Om nog een vergelijking te doen met een i5 6600K op 4.4GHz (aanvullende informatie, afkomstig uit een eerdere review). Wellicht interessant! Als het om heftige CPU taken gaat wint de 6800k het, hoewel gaming gerelateerde benchmarks (CPU + videokaart) vrij competitief zijn.

https://tweakers.net/ext/f/71c6pQ05HNmqgcVNPC1hcBuY/full.png

https://static.tweakers.net/ext/f/ATBYJn70OLpkJF217OaOj8kZ/full.png

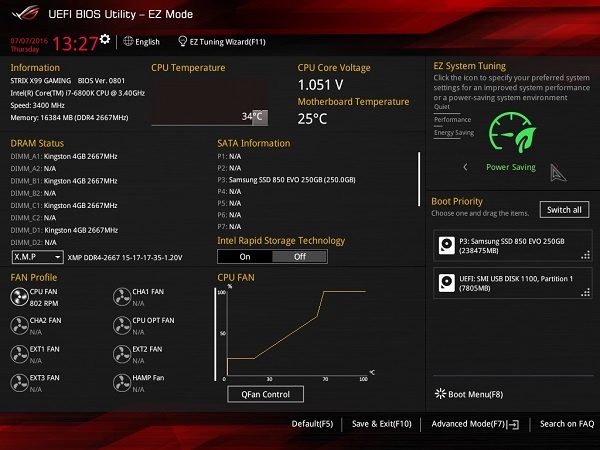

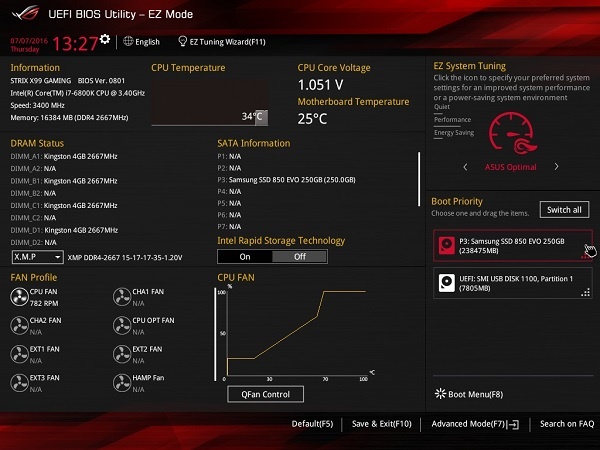

De BIOS / UEFI van Asus heeft een twee schillen, we zien het bij moderne moederborden steeds vaker. De eerste schil is een eenvoudig overzicht met basale features als temperaturen, boot volgorde, tijd en datum, kloksnelheden en actieve ventilatoren. Bij Asus krijgt het eenvoudige overzicht de naamgeving ‘EZ Mode’, het zit hem in de naam! Bij EZ mode zit nog een optie ‘EZ System Tuning’ waarmee je het systeem snel een eenvoudig een extra boost kunt geven. Met de Asus Optimal instelling zou je zeggen dat het de ‘meest optimale’ instellingen gebruikt worden, dit is dus niet het geval. Met de Optimal mode ben je het systeem al lichtelijk aan het overklokken, bij de 6800k resulteert dit tot een Turbo boost van 3.8Ghz, in plaats van de standaard 3.6Ghz. Dan hebben we nog de normale modus die naar fabriek specificaties functioneert, en de power saving mode waar meer throtteling ontstaat om energie te besparen.

https://tweakers.net/ext/f/Hd1xxKfMoC1GFt8bq7M1K9lY/full.jpg

https://tweakers.net/ext/f/apB0Hag5ioPnKPnt5uJbjRE0/full.jpg

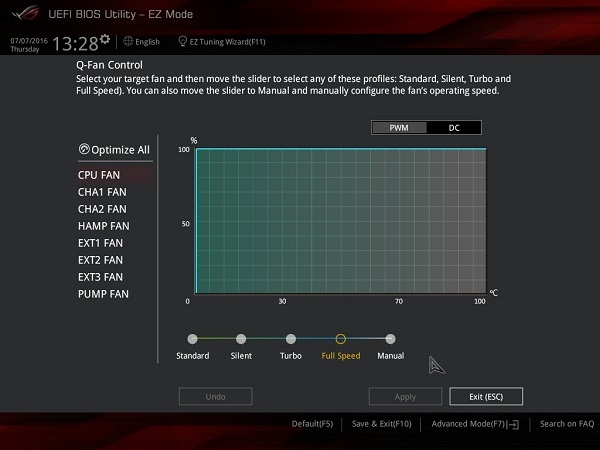

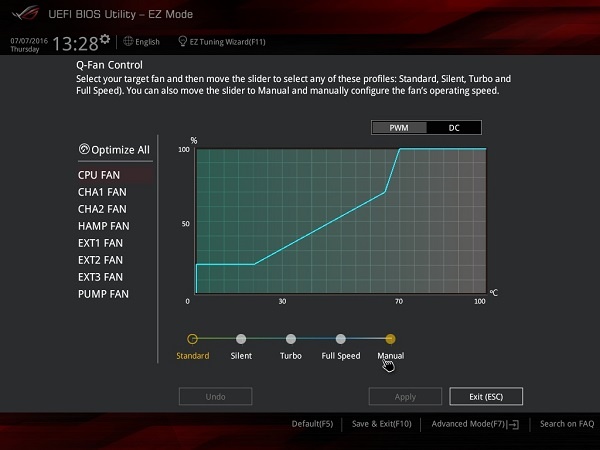

Vanuit de EZ Mode kun je door naar de Q-Fan control optie, om aangesloten ventilatoren te beheren. Zichtbare opties als voluit, turbo en volledige snelheid zijn beschikbaar, ook kun je kiezen om iedere header zijn werk te laten doen via PWM. Alle fan-headers op het moederbord zijn 4-pin en ondersteunen PWM.

https://tweakers.net/ext/f/qxKAgb0MmKVEbdxkB5AkmUhG/full.jpg

https://tweakers.net/ext/f/nhvgusfgomxteQwrkDz6Qrww/full.jpg

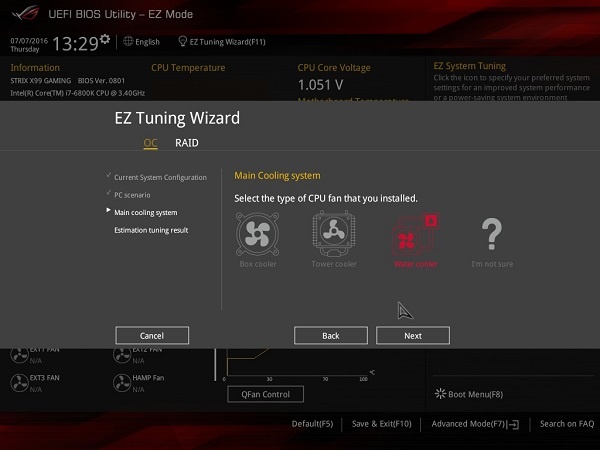

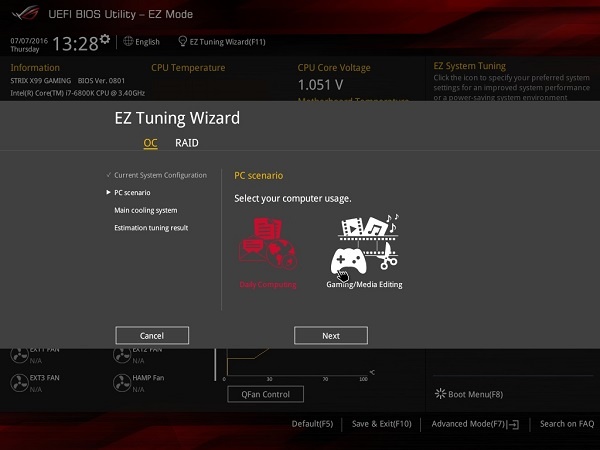

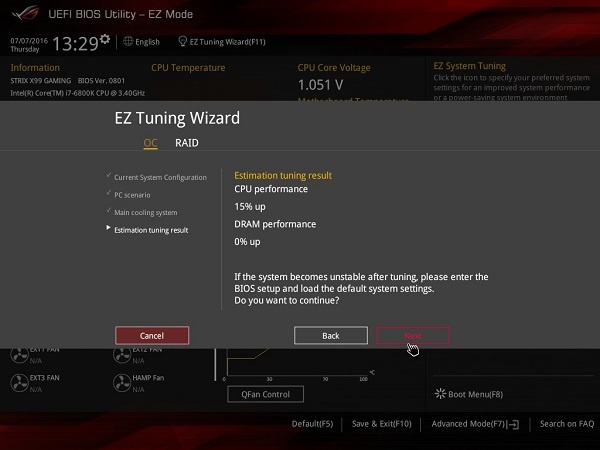

Door op F11 te drukken komen we in de EZ Tuning Wizard, volgens mij val ik in de EZ-herhaling. De EZ Tuning Wizard klokt het systeem over, ook als je de Asus Optimal instellingen hebt ingeschakeld. Met de opties: gaming/media editing en water cooler kwam ik tot 15 – 17 procent extra performance. Dit resulteerde tot een overklok van 3,98Ghz. De resultaten kun je teruglezen in het hoofdstuk in de praktijk.

https://tweakers.net/ext/f/tezuilTBovf9wU2qRKuudwNj/full.jpg

https://tweakers.net/ext/f/6y87e8vR1jHcm0KoJ4eDwoy0/full.jpg

https://tweakers.net/ext/f/4v0retgOQJFy0ZMrhv8Qax2P/full.jpg

https://tweakers.net/ext/f/v05gNLNuknjiGsYUcrLJ1X7w/full.jpg

Laten we eens kijken naar de geavanceerde modus, hier komen we dan ook bij de mogelijkheden om handmatig te kunnen overklokken. We beginnen bij het main scherm waar we een overzicht krijgen van de technische eigenschappen.

https://tweakers.net/ext/f/dWij0MfO94fMWOPBUSTCXmPc/full.jpg

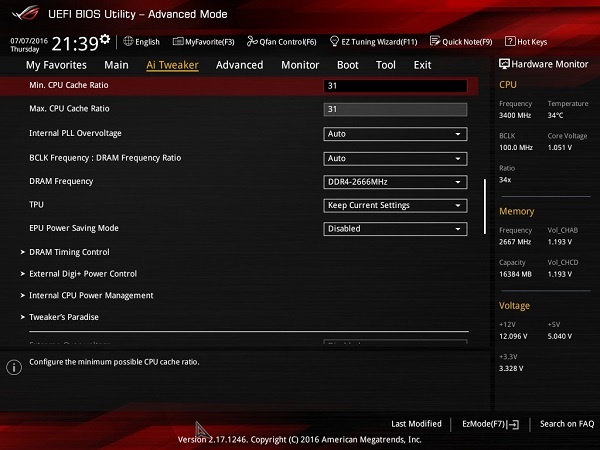

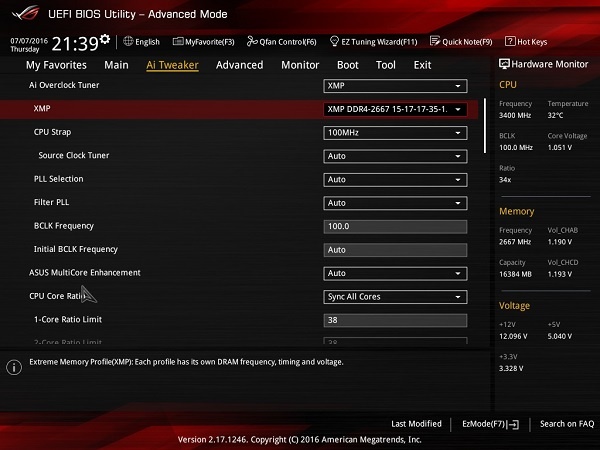

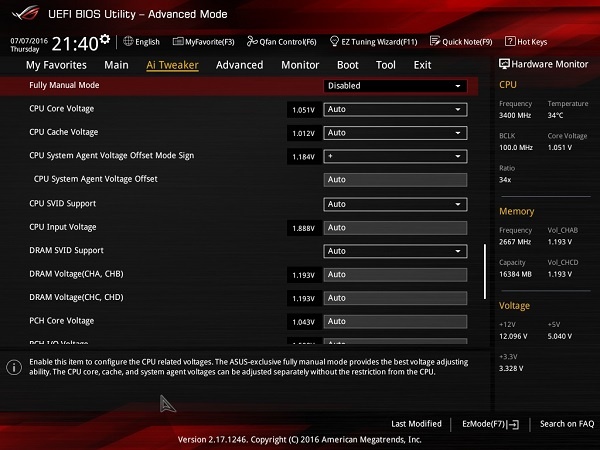

In het AI Tweaker menu krijg je toegang om de computer over te klokken. Opties zoals core voltage zullen we hier verder aanpassen voor het overklokken. Wil je de Turbo modus uitschakelen, multiplier aanpassen of nog dieper in de voltages springen; AI Tweaker is het menu.

https://tweakers.net/ext/f/G9arLO63NhwHjD2SWoy7KunI/full.jpg

https://tweakers.net/ext/f/UGbftdQd0QX2JO1A1g2ZQScu/full.jpg

https://tweakers.net/ext/f/1D9boETSlWx9lpS9aI1q4mrH/full.jpg

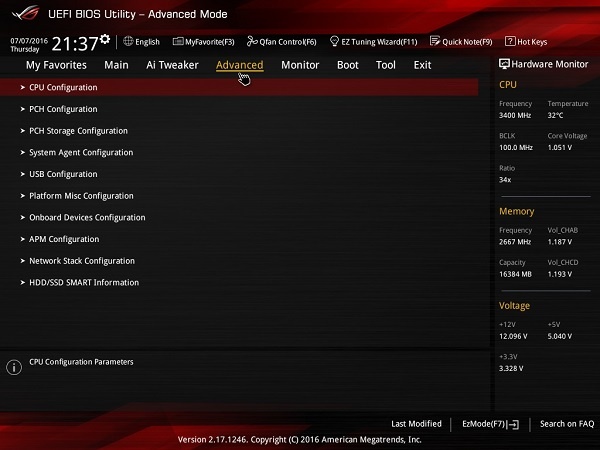

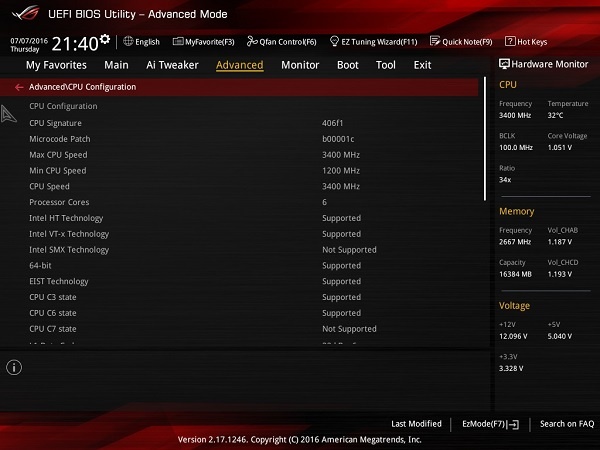

Advanced beschikt over de ‘fysieke’ onderdelen die we eerder zagen op het moederbord. Configuratie van de USB-poorten, het uitschakelen van de LAN-poort of SATA-poorten beheren.

https://tweakers.net/ext/f/sGSm6FPIh7ylNPvchD7FH5Fm/full.jpg

https://tweakers.net/ext/f/1swU6GMujffOoP5O6k14FYsv/full.jpg

https://tweakers.net/ext/f/UKi8AJGwkuijddujPtse5HxA/full.jpg

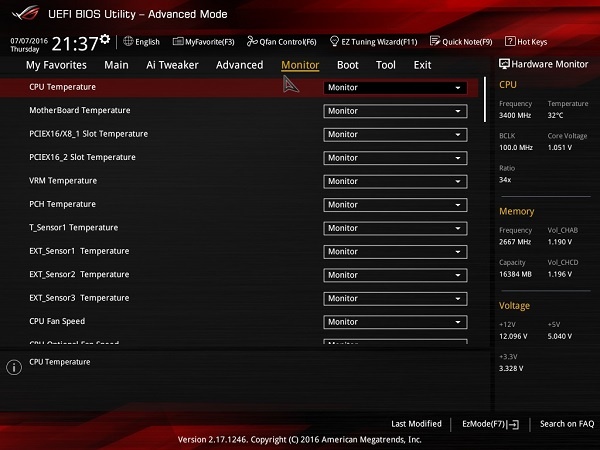

Het monitor menu is verantwoordelijk voor het uitlezen van temperaturen en ventilatoren. Hier kun je kiezen of je wel of niet wilt uitlezen. Daarnaast bevindt zich het boot menu, waar we de Fast boot modus kunnen inschakelen, om nog sneller op te starten. Vaak in de praktijk wordt de BIOS post dan overgeslagen om snelheid te winnen. Tevens kun je ook een boot vertraging inschakelen, handig voor mensen die aan het overklokken zijn. Met een slow boot kun je gegevens / parameters veelal ook rustiger inladen.

https://tweakers.net/ext/f/3kn3A5l9T2XztKeBdtbq4UuG/full.jpg

https://tweakers.net/ext/f/xiO3je7uQmoPJVrb2v9yPO5c/full.jpg

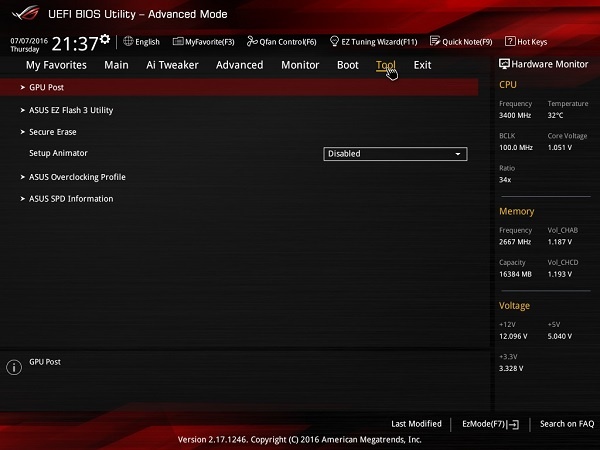

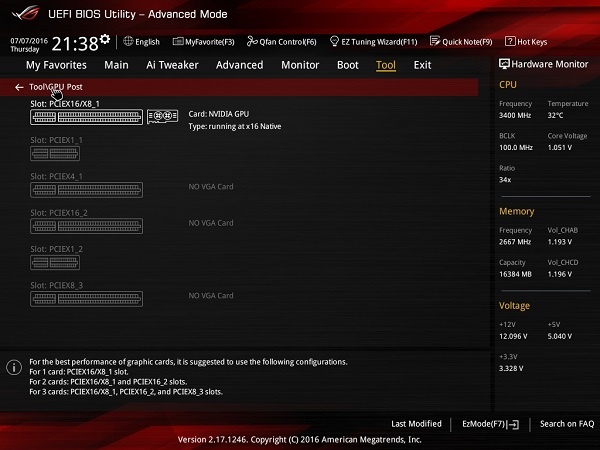

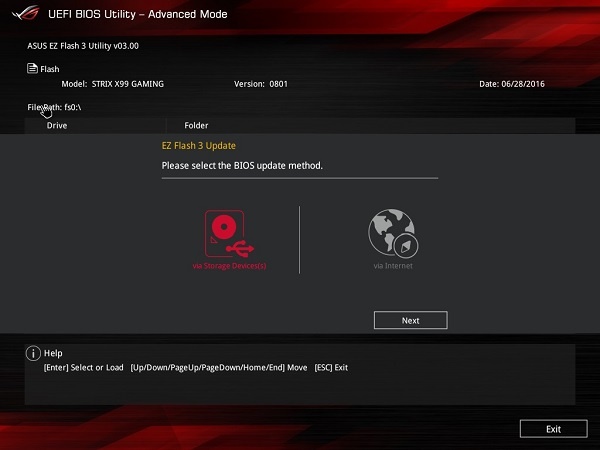

De voorlaatste pagina is de tool pagina, hier kun je actieve videokaarten bekijken, en ook de PCI-e express snelheid / bandbreedte nagaan, de BIOS flashen, overklok profielen aanmaken en nog verder gegevens over het moederbord inzien. Ik heb de BIOS geflashed met de EZ Flash optie. Voorheen formatteerde ik altijd een USB Stick naar FAT32, tot mijn grote verbazing werkte de flash niet, blijkbaar moet dit met NTFS, omgekeerde wereld? Voor het opslaan van UEFI screenshots had ik in plaats van NTFS weer FAT32 nodig, Asus mind games?

https://tweakers.net/ext/f/Jbc7U14E80DA7wTI6kJIN9Jo/full.jpg

https://tweakers.net/ext/f/9TFqR1zUZIOdKtFp2TnOMTfZ/full.jpg

https://tweakers.net/ext/f/paR4qPWqvo6w7pEFSAKc3ino/full.jpg

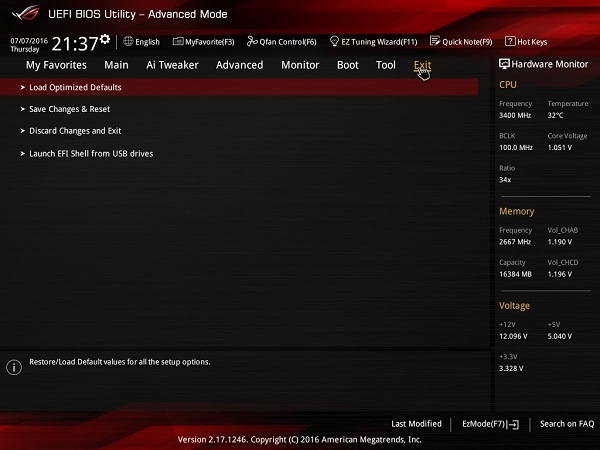

En als laatste de save en exit pagina, gewoon F10 drukken en een kruisje slaan voor een stabiele overklok, tot zover de UEFI van de Strix X99 Gaming.

https://tweakers.net/ext/f/9iMz8ochPeGKH8rljvQ0cQK9/full.jpg

https://static.tweakers.net/ext/f/1ji1NzxCcnuLd6ic6JTDLHNQ/full.png

AURA

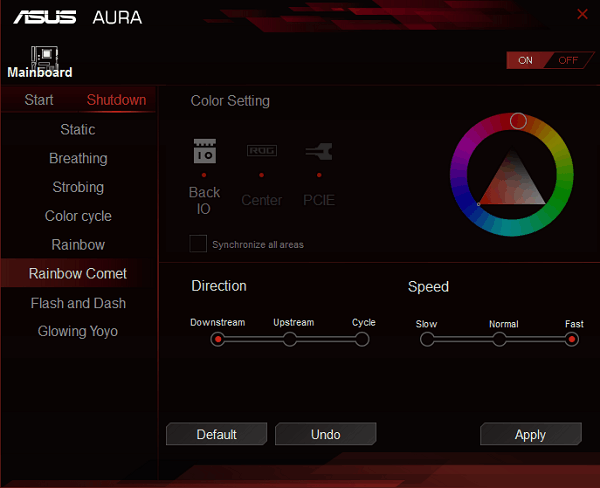

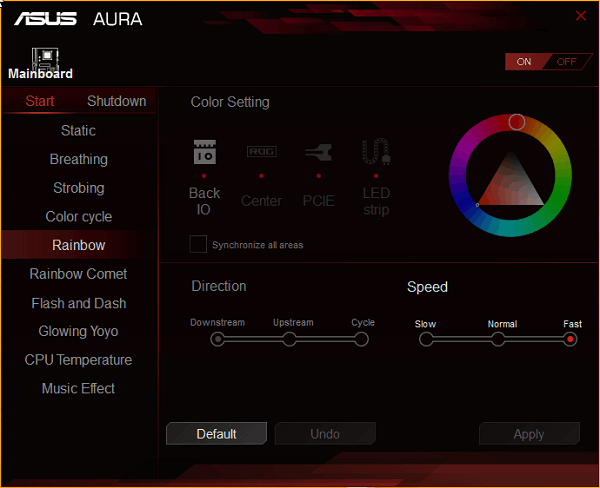

Eerder zagen we de RGB-verlichting in actie, nu nemen we een kijkje naar de software. De software staat bekend als AURA. Met de software kun je verschillende effecten kiezen, uiteenlopend van regenboog effecten tot een statische kleur. Er bevinden zich verschillende LED-zones op het moederbord, waaronder het I/O schild, de ROG aanduiding onder de socket, PCI-e sloten als extra kun je ook een LED-strip besturen. Niet met ieder LED-effect kun je verschillende onderdelen laten belichten, een voorbeeld hiervan is het regenboog effect, alle zones worden automatisch geselecteerd. Met statische verlichting kun je juist wel weer kiezen voor individuele zones, of direct alle zones synchroniseren.

Sommige LED-effecten hebben de mogelijkheid om stroomopwaarts of afwaarts te gaan, dus van boven naar beneden of andersom. Je kunt ook nog de snelheid regelen, met de optie ‘Fast’ creëer je een volwaardige disco. Wat de RGB-verlichting nog toffer maakt is dat het ook aan kan als het systeem uitgeschakeld is. AURA is erg eenvoudig, misschien in de toekomst een app variant Asus?

https://tweakers.net/ext/f/beDP9mh6RIXP9s7SrX9cxUK9/full.png

https://tweakers.net/ext/f/OOgVSWsDrUYvcZztjt4WL98X/full.png

Asus PC Diagnostics

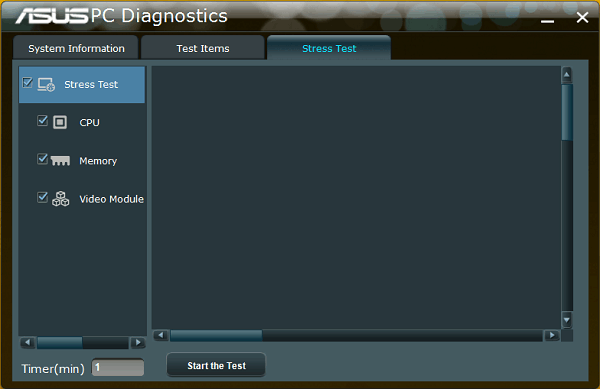

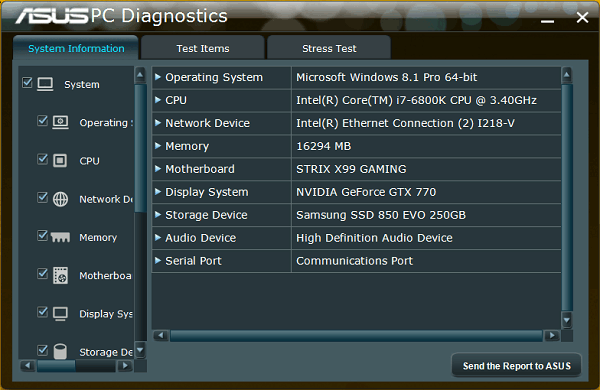

Asus PC Diagnostics is een eenvoudig programma om de onderdelen te bekijken in je systeem. Tevens zit er een kleine stress test in voor de CPU, het geheugen en de videokaart. De test is ook vrij eenvoudig om snel te stabiliteit van je systeem te controleren. Voor echt betrouwbare testen raad ik je de software niet aan. Dan kijk je toch eerder naar Prime95 als je een 24/7 overklok wilt gaan gebruiken. De software is een leuke extra en geeft inhoudelijk net wat meer inzicht in de componenten dan CPU-z.

https://tweakers.net/ext/f/SAEEhwO8s2QEq66R2Lva4igj/full.png

https://tweakers.net/ext/f/LxPVPT5BnN6IBYSSsneBd39L/full.png

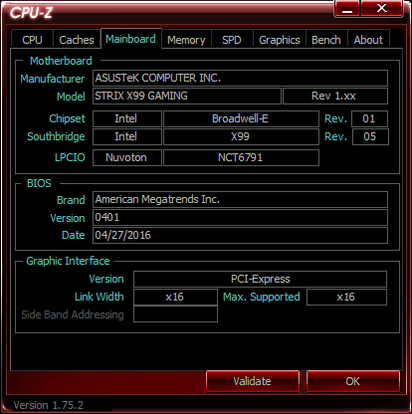

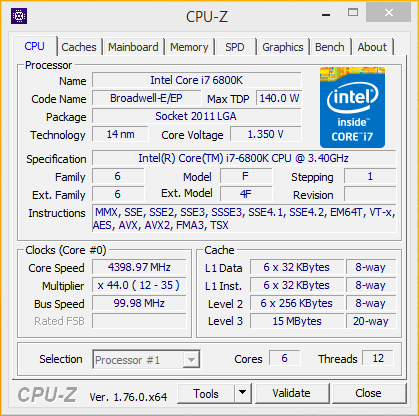

Asus CPU-z
De Asus branded variant van CPU-z doet precies hetzelfde als de normale variant van CPU-z. Alleen de vormgeving is in het ROG-thema opgezet. Gebruikers ook zonder Asus moederbord kunnen de ROG CPU-z gratis downloaden en gebruiken.

https://tweakers.net/ext/f/rv7p3zw3CZ9EmBMIjLFHdplB/full.png

https://static.tweakers.net/ext/f/iMKMHyvLn2WagxJTTugqpRaT/full.png

Aangekomen bij de Asus ROG Strix X99 Gaming conclusie. Met een prijspunt van rond de 305 euro laat de Strix tot zover een goed impressie achter. Waar is dat op gebaseerd?

Pakken we de prijsvergelijker erbij, dan zien we al snel dat X99 moederborden boven de 200 euro zitten. Hier zitten ook oudere moederborden bij, die met de lancering van Haswell-E op de markt kwamen. Veel van deze moederborden zijn met een BIOS update ook compatible met Broadwell-E (de nieuwe 6xxx generatie). Toch levert Asus met de nieuwe Strix meer features, zoals een WiFi / Bluetooth module, die we de ‘oudere’ 2011-v3 borden veelal niet zien. Qua connectiviteit is er ook aardig gesleuteld, maar liefst vier USB 2.0 poorten, vier 3.0 poorten en dan nog eens de twee USB 3.1 poorten, waarvan één in de vorm Type-C. Gaan we kijken naar de duurdere moederborden oplopend in de 400 tot 500 euro, dan zien we deze features wel, hier betaal je dan ook voor.

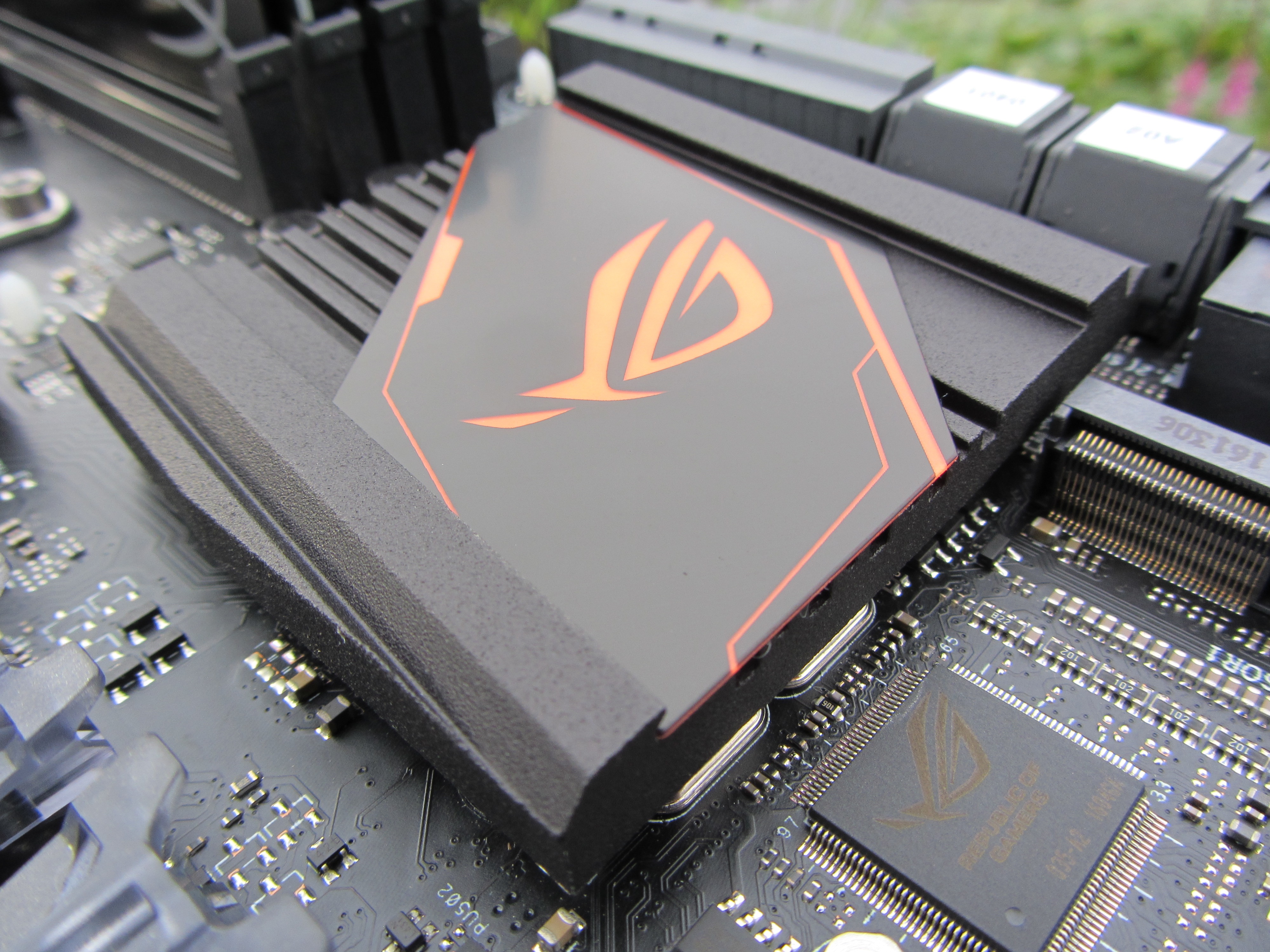

Op RGB-verlichting zit niet iedereen te wachten, je kunt het dan ook uitschakelen als je dit wenst. Wel moet ik zeggen dat het keurig is uitgevoerd, vooral in combinatie met de mooie covers (elektromagnetische schild). Verder met de heatsinks en het zwarte PCB laat de Strix een mooi stukje moederbord zien, wat ook nog eens vrij neutraal is voor diverse builds.

Direct uit de verpakking kun je met de Strix je processor makkelijk overklokken. Mijn 6800k draaide met de BIOS / UEFI feature 3,8GHz. De EZ Tuning optie om dan nog eens de processor verder te overklokken voelt wat minder aan. De stabiliteit in Windows was twijfelachtig in sommige gevallen. Wel was de overklok stabiel genoeg om de benchmarks te overleven, misschien had ik een slechte dag.

De volledige aankleding van verpakking tot het moederbord is meer dan prima. Jammer dat alleen het bovenste PCI-e slot bedekt is met een aluminium behuizing, graag had ik dit bij de andere PCI-e sloten ook graag gezien. De I/O backplate voelt wat goedkoop aan als het vergelijkt met de volledige aankleding van het moederbord. Terugkomend bij de RGB-verlichting, deze komt goed uit de verf. Samen met de AURA software kun je er toch wat plezier aan beleven, en je build een extra ‘touch’ geven. Ik bedoel… waarom zou je appeltaart nemen zonder slagroom?

De Asus ROG Strix X99 Gaming kwam gelijktijdig uit met de Broadwell-E lancering, gezien de connectiviteit mogelijkheden, uitgebreide feature set en een up-to-date 2011-v3 moederbord, haal je voor je geld iets moois in huis. Als je aan het kijken bent voor een Broadwell-E systeem, dan is de Strix zeker de moeite waard om te overwegen.


https://tweakers.net/ext/f/aOk91cG2VKyeDWHdABLsb2Oh/full.jpg https://tweakers.net/ext/f/Sflfv8rOMlTu1cJv6ZtilQzb/full.jpg https://tweakers.net/ext/f/0fSnc7ljf81AmjiGCmCbJT5b/full.jpg https://tweakers.net/ext/f/j9OTgWXLWr0bmTDRApu9nPR8/full.jpg

tweakers - nomineer voor review van de maand

Heb jij ook een Asus ROG Strix X99 Gaming?

Deel je ervaringen en help andere tweakers!

Schrijf review

Vraag & aanbod

Reacties (27)

Wijzig sortering
Bedankt voor de review, ik heb mijn keuze gemaakt bedankt! :)
Awesome! Ik ben erg blij met het bord. :D Als je vragen hebt, dan hoor ik het graag. Wat is de voornaamste reden dat je voor de Strix gaat? :)
Denk toch wel de prijs/kwaliteit verhouding.

De Asus X99-A II is wat goedkoper, maar support dan ook (maar) 64GB ram, ipv 128. Een sabertooth vindt ik zelf persoonlijk mooier maar blijkt minder goed voor overklokkers te zijn, en geloof dat dat bordje ook al wat ouder is.

Gezien ik er wel minimaal +- 3/4 jaar gebruik van wil maken, kan overklokken een uitkomst zijn mocht je in de toekomst toch wat power te kort komen.

Een MSI Godlike / ASUS Rampage is voor mij iets te veel van het goede. Een echt groot verschil buiten het prijskaartje heb ik nog niet kunnen vinden. Misschien nieuwe usb aansluitingen en/of meer sata poorten. Maar in mijn geval heb ik daar vrij weinig aan, omdat alles al over het netwerk gaat en ik enkel 1 ssd aansluit, en vrijwel geen usb device's gebruik.

Dan denk ik dat in mijn geval de Strix voor mij de beste keuze is.

*Correctie, in de Asus X99-A II kan wel 128 GB Ram. Maar vind voor die paar tientjes meer kwa looks en features de Strix zeker een meerwaarde hebben.

[Reactie gewijzigd door Dannyh op 23 juli 2016 21:45]

^ Qua features en design is de Strix een goede keuze. Ik was verrast door het design real-life, mooier dan verwacht. :)
Ik kocht dit moederbord met de intentie zwart/oranje aan te houden voor mijn rig.
Echter kwam mijn moederbord niet zo netjes afgewerkt aan:

http://i.imgur.com/w1YKrrf.jpg

Ik nam contact op met Asus, waarop deze reactie kwam:

Wij hebben het voor u nagekeken echter wij hebben hiervoor helaas geen stickers liggen. U kunt wellicht nog informeren via de winkel van aankoop en/of een lokale computerwinkel, dit met de vraag of zij wellicht deze nog hebben liggen.

Hopende u hiermee voldoende te hebben geinformeerd.

Hier moet ik het mee doen.
Als ik dit allemaal goed begrijp moet ik bij de winkel vragen of zei een Asus stikker hebben die Asus zelf niet kan leveren? :?
Na een tijd zoeken vond ik 3D models op de site van Asus ROG, hierover vertelde ze mij niets.
Asus service liet mij voor het eerst in de steek, jammer dat dit zoveel frustratie heeft moeten kosten.

Verder ben ik erg tevreden over het moederbord.

[Reactie gewijzigd door MBNL op 26 juli 2016 00:05]

Hoi MBNL,

Als ik zo naar de foto kijk... Volgens mij heb je de beschermingsfolie niet verwijderd. :D Deze zit op de PCH heatsink, I/O cover en het ROG LED displaytje. Deze moet je verwijderen, want als ik nogmaals kijk is dit dus echt beschermingsfolie. :)

Groetjes,
Pim
Hey pclinde,

De I/O cover stikker heeft luchtbellen onder de stikker zelf zitten en is gewoon niet goed geplakt.
Natuurlijk zijn inmiddels die folies eraf dit was een foto "out of the box".
Mijn systeem draait inmiddels 2 weken en de stikker komt maar losser te zitten.
Ik heb natuurlijk een plexiglass zijkant waardoor deze stikker niet kan blijven zitten.
Persoonlijk vind ik de 3D models een mooie aanvulling op dit mobo dus deze zijn besteld.
Hiermee is mijn probleem ook opgelost maar het blijft vreemd dat een stikker nasturen zo moeilijk moet zijn.

Groetjes,
Tom
Hmmm.. oké. Dat is wel vreemd. Zou zeggen dat Asus gewoon even een nieuw stickertje stuurt. :( Ik ben ook erg tevreden met het bord. Binnenkort maar eens naar de 3D models kijken. :D Welke models heb je besteld (en waar)?

[Reactie gewijzigd door pclinde op 26 juli 2016 00:55]

Zo te zien zitten er op de republic of gamers heatsink ook krassen? of is dat gewoon folie? Niet erg netjes van Asus overigens, zeker niet in dit segment.

Heb ooit mijn Maximus V Gene moeten laten repareren, die kwam ook helemaal bekrast terug. Nadat ik een klacht had ingediend heb ik een geheel nieuw moederbord gekregen. Dus dat was wel weer netjes opgelost.

Ben trouwens ook benieuwd waar je de models hebt besteld :)

[Reactie gewijzigd door Dannyh op 28 juli 2016 17:37]

Ik heb nog geen models besteld. :D Heb nog niet echt de tijd gehad om te kijken. Op de ROG heatsink zat de folie nog. :D

Wat betreft je Maximus V Gene; netjes! Dit is de eerste keer dat ik een Asus moederbord gebruik in mijn main systeem. Voorheen altijd Gigabyte gehad in mijn main.
Hi MBNL,

Wat gebeurt er als je aan dat deel trekt?
Het lijkt op de foto toch wel erg op een stukje cellofaan.

Het lijkt mij toch onmogelijk dat zoiets scheef gaat, aangezien het er met schroeven op bevestigd is.

Ik ben benieuwd wat er gebeurt als je het cellofaantje af haalt :)
Ik had dit vermoeden ook. :P Maar volgens MBNL is dit het niet. :)
Ik heb sterk mijn twijfels... ;)
Beetje slordig om af te geven op asus, als je geen folie kunt verwijderen ;P
Zoals ik voorheen aangaf ja alle folies zaten er nog toen ik deze foto maakte.
Als ik nu terug kijk naar de foto is de hoek van fotograferen misschien niet de slimste keus geweest dit maakt het vrij moeilijk te zien dat ook de stikker zelf niet goed erop zat.
Deze foto was "straight out of the box" zodat ik kon aantonen dat deze zo aangekomen was.

Tevens vraag ik mezelf af hoe je erbij komt dat deze met schroeven vast zitten.
Dit zijn gewoon stikkers, echter wel van erg goede kwaliteit het verwijderen ging niet bepaald gemakkelijk de fohn moest eraan te pas komen.
Deze stikkers zijn vrij dik & stug wat het in mijn ogen (bijna) onmogelijk maakt om deze zo op te plakken, hier heeft iemand echt zijn best op moesten doen "hoewel ik ervan uit ga dat dit machinaal gebeurd".
Het kan natuurlijk nog zo zijn dat er iets mis is gegaan tijdens de productie van de stikker zelf, dit lijkt mij de meest logische beredenering.

Om eerlijk te zijn ik bouw al vele jaren computers voor mezelf en vrienden, ik heb vele Asus componenten voorbij zien komen en geen enkel component ging defect voordat het aan vervanging toe was.
Eerlijk gezegt heb ik momenteel mijn backup Asus GTX 550 TI in mijn systeem hangen aangezien me nieuwe gpu maar niet binnen wil komen.
Hiermee wil ik zeggen dat ik al jaren fan van Asus componenten ben maar ik blijf wel een nederlander.
Als wij dan eindelijk iets hebben om te klagen zullen we dat zeker niet laten. :P

[Reactie gewijzigd door MBNL op 1 augustus 2016 18:41]

Update:

Na het eerste antwoord van "Asus service" waarmee ik niet tevreden was besloot ik alsnog even contact op te nemen met "Asus Benelux".
Ook hier kon ik geen stikker verkrijgen (wat tevens niet meer nodig is) maar ik kreeg wel een antwoord waarmee ik tevreden kan zijn!
Asus Benelux gaat ervoor zorgen dat er in het vervolg wel stikkers zullen zijn mocht er een keer een stikker niet goed zitten.

Toppertje _/-\o_
Dat is opzich prima. Voor dit prijssegment mag je verwachten dat ze wel wat extra stickers hebben liggen als voorraad. :D
Zoals gewoonlijk weer een zeer uitgebreide en leuke recensie. Altijd fijn om te zien. :D
Prachtig werk weer!! Zeer uitgebreid! +3
Thanks! Lekker om weer eens een high-end mobo te reviewen, binnenkort meer! ;)
De models zijn te downloaden @ https://rog.asus.com/2345...rojects-for-motherboards/ .
Er zijn redelijk wat (online) 3D printing stores met verschillende soorten materialen.
Ik heb ze via via besteld bij een oud bekende die zelf een 3D printer heeft :)
Awesome, thanks. Binnenkort maar eens iemand zoeken met een 3D printer. :)
Wow zeer gave review wederom :D +3 vanzelfsprekend.
Dankjewel! :D Was weer even geleden een mobo review. Altijd genieten als er nog niet zo lang een nieuwe generatie op de markt is. :D
De "CPU instal tool" hierover heb ik niets terug kunnen lezen.
Wat zijn de ervaringen met deze tool, of heb je deze niet getest?
Ik hoor gemengde meningen over deze tool.

Persoonlijk heb ik gekozen voor de oudere 5820K CPU.
De CPU bleef naar mijn mening niet goed in de tool hangen, en heb het niet durven gebruiken.
Gebruikt ging wel goed. Blijft ook achter na installatie, tegelijkertijd vond ik het creepy. Volgende keer gebruik ik gewoon m'n handjes. :D
Bedankt voor deze geweldige review!
Ik was op zoek naar een moederbord voor een 6850k.
Ik heb de hele tijd naar de rampage V extreme edition 10 zitten kijken, echter de meer prijs en de hoeveelheid meer features die je daarvoor krijgt dan vind ik het zonde om daar het dubbele voor te betalen, kan het budget gelijk naar de Titan Xp.


Om te kunnen reageren moet je ingelogd zijn



Nintendo Switch Google Pixel XL 2 LG W7 Samsung Galaxy S8 Google Pixel 2 Sony Bravia A1 OLED Microsoft Xbox One X Apple iPhone 8

© 1998 - 2017 de Persgroep Online Services B.V. Tweakers vormt samen met o.a. Autotrack en Hardware.Info de Persgroep Online Services B.V. Hosting door True

*
