Gigabyte GA-MA785GMT-UD2H

Met de komst van de AMD 785G chipset heeft Gigabyte een aantal moederborden uitgebracht. Een daarvan is de Gigabyte GA-MA785GMT-UD2H. Een AM3 µATXbord met de AMD 785G northbridge en SB710 southbridge. Naast het testen van dit bordje heb ik het ook nog vergeleken met de GA-MA78GPM-DS2H, een bord met AMD780G chipset en DDR2 ondersteuning.
De review van dat bord is hier te vinden: http://tweakers.net/produ...byte-ga-ma78gpm-ds2h.html



Moederbord
De MA785GMT-UD2H is een µATX bordje, dat ondanks zijn formaat een bijzonder uitgebreide featureset biedt. Het bord biedt plek voor 4 DDR3 geheugenmodules die in dualchannel kunnen draaien.
Uitbreidingskaarten kunnen in een PCIe x1, een PCIe x16 of 2 PCI 2.2 sloten gestopt worden. Het x16 slot hoeft niet opgeofferd te worden aan een videokaart, omdat dit bord ook beschikt over integrated video in de vorm van een Radeon 4200 IGP. Op de achterkant vinden we hiervoor een DVI-D, DSUB en HDMIpoort. Er kunnen meerdere monitoren worden aangesloten als de DVI en DSUB of de HDMI en DSUB worden gebruikt. DVI en HDMI tegelijkertijd gebruiken is voorals nog niet mogelijk. Als er een losse videokaart wordt ingeprikt kan het systeem gebruik maken van hybrid crossfire waarbij de losse kaart en de IGP samenwerken.



Verder zitten er op de achterkant van het bord nog 6 USBpoorten, een PS/2 poort die zowel voor keyboards als voor muizen gebruikt kan worden. Voor het geluid zijn 6 3.5mm jacks aanwezig en een optische connector. De netwerkaansluiting is verbonden met een Realtek RTL8111C chip die 1Gbps snelheden mogelijk maakt. Firewire is mogelijk gemaakt in de vorm van een 6 pins firewire poort die boven de eS-ATAconnector zit, welke is verbonden met de SB710 southbridge.

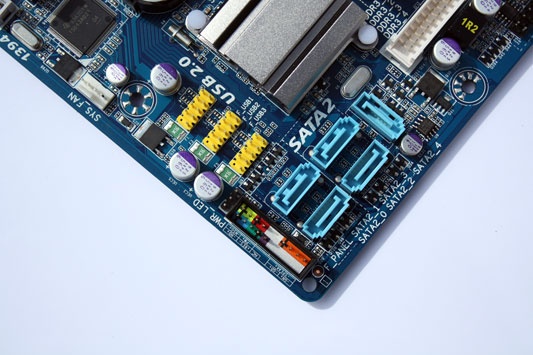

Op het bord zelf vinden we nog 3 headers voor ieder 2USBpoorten zodat er in totaal 12 poorten mogelijk zijn opd it bord. Verder zit er nog een header voor een enkele firewire poort en een frontaudioconnector. In tegenstelling tot veel borden zijn op dit bordje ook nog headers voor een parallele en seriele poort aanwezig, die met een optionele kabel gebruikt kunnen worden (deze kabels zijn standaard niet meegeleverd).



Voor het aansluiting van opslag zijn 5 S-ATApoorten aanwezig (de 6e poort is de eS-ATApoort achterop), een P-ATAconnector en nog een antieke floppydrive connector.

Met deze featureset lijkt het bord heel erg op de 780G borden die Gigabyte op de markt heeft gebruikt. Het voornaamste verschil is dat er een PS/2 poort ontbreekt en er maar 3 headers zijn in plaats van 4 headers voor de USBpoorten, omdat er nu 6 poorten achterop zitten.

De kleuren zijn wel wat aangepast, waren de eerste 780G bordjes nog voorzien van mooie kermiskleuren, ook bij de 785G bordjes gebruikt Gigabyte nu wit met lichtblauw icm donkerblauwe heatsinks, wat er een stuk mooier uitziet. Net als de andere retailborden van Gigabyte beschikt ook dit bord over Ultra Durable 3 technologie, wat inhoudt dat er duurzame onderdelen gebruikt worden en dat er gebruik gemaakt wordt van dikkere koperlagen in de PCB. In plaats van de reguliere 1oz/sqft per layer (dat is 28 gram per vierkante voet, ofwel 12x12"), wordt er nu 2oz/sqft per layer gebruikt.

Meer over Ultra Durable 3 is te vinden in deze review die ik heb geschreven: http://tweakers.net/reviews/1048

In de doos vinden we naast het bord nog een 2 tal S-ATAkabels, een P-ATAkabel, de handleidingen, een driverCDtje, het i/oshield en casebadges.



Bios
Over de bios kan ik vrij kort zijn, die zit namelijk prima in elkaar. De overclockopties zijn uitgebreid en in principe kan alles ingesteld worden. Hoewel het bord niet gericht is op overclockers kun je er toch aardig mee uit de voeten. De voltages van ieder onderdeel zijn in te stellen net als de kloksnelheden ervan.
Als je te hoge voltages instelt wordt je netjes gewaarschuwt en je krijgt te zien wat de daadwerkelijke voltages zijn waarop bijv het geheugen draait. Geheugensupport lijkt overigens prima te zijn op dit bord. Ik heb hier een setje OCZ OZ3P1600EB2GK liggen wat praktisch incompatible is met ieder DDR3 bord. Dit Gigabytebord is echter het eerste bord dat ik heb gehad dat er direct mee wilde booten en stabiel draait.

Benchmarks
Om het systeem te benchmarken heb ik een AMD Phenom II X4 810 gepakt en die op zowel het 780G als het 785G bord gebruikt om benchmarks te draaien in 3dmark, superpi, CineBench 10 en lightsmark 2008. Voor beide setups heb ik gebruik gemaakt van 2GB geheugen, een 250W voeding, een 7200.11 Seagate 500GB hdd en een Dell 2007FP monitor op 1600*1200. Omdat het bord enkel DDR3 geheugen slikt kan ik helaas niet met meerdere cpu's testen, dat zal ik moeten doen op een 785G bord met DDR2 geheugen. De Sempron LE1200 en de Athlon X2 4450 BE zijn namelijk niet in staat overweg te kunnen met DDR3 geheugen.

3DMark 2006
780G + X4	1621 3DMarks
785G + X4	1695 3DMarks

gegenereerd door TERW_DAN's benchbakker

De scores liggen redelijk dicht bij elkaar, maar de scores van van de 785G liggen een kleine 5% hoger, alles uitgaande van standaard clocks.

Lightsmark 2008
780G + X4	18.4 frames/sec
785G + X4	18.5 frames/sec

gegenereerd door TERW_DAN's benchbakker

Met slechts een tiende frame per seconde verschil zit er niet echt heel veel verschil tussen de 780G en 785G.

SuperPi 1M
780G + X4	26.542 seconde
785G + X4	26.857 seconde

gegenereerd door TERW_DAN's benchbakker

Bij SuperPi is het verschil in het voordeel van de 780G. Het verschil zit op slecht 0,3 seconde voor een 1M run van SuperPi.

Cinebench openGL
780G + X4	2477
785G + X4	2735

gegenereerd door TERW_DAN's benchbakker

Cinebench SingleCPU
780G + X4	2248
785G + X4	2352

gegenereerd door TERW_DAN's benchbakker

Cinebench MultiCPU
780G + X4	8148
785G + X4	8490

gegenereerd door TERW_DAN's benchbakker
In de verschillende benchmarks die deel uitmaken van de Cinebench test zit er tussen de 5 en 10% verschil in de prestaties in het voordeel van de 785G.

Stroomverbruik
Omdat dit bord beschikt over de Easy Energy Saver (een variant op de Dynamic Energy Saver die we eerder zagen bij Intel borden van Gigabyte) heb ik ook het stroomverbruik gemeten, zowel in idle als onder 100% load.

Verbruik idle
780G + X4	61.9 Watt
785G + X4	60.4 Watt

gegenereerd door TERW_DAN's benchbakker

Verbruik 100% load
780G + X4	105.2 Watt
785G + X4	96.0 Watt

gegenereerd door TERW_DAN's benchbakker

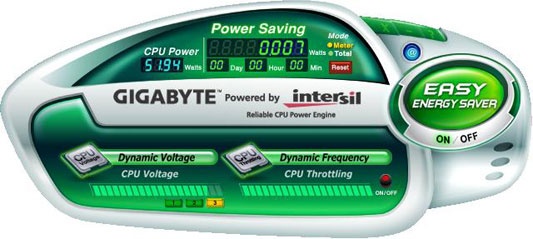

Zoals te zien is met name het verschil met een flinke load best behoorlijk, zo'n 9W onder dezelfde belasting. In idle scheelt het slechts 1,5W, maar in ieder geval wordt er toch een klein beetje bespaart. Het enige nadeel van de Easy Energy Saver is dat het er lelijk uitziet. De applicatie is nogal opgepimpt. Zelf zie ik liever een trayicon en een minimalistische applicatie. Maar goed, als je dit ding minimaliseert heb je er ook geen last van.



Conclusie
Al met al vind ik dit bordje net als de 780Gplankjes een erg leuk ding. Ik heb de 780G variant al in meerdere budgetsystemen en HTPCs aangeraden en zal dat met de 785G varianten van Gigabyte zeker weer doen. Een upgrade van een 780 naar een 785 is niet de moeite waard, voor het kleine beetje performance verschil dat de IGP biedt is het makkelijker een los budgetkaartje te gebruiken. Maar als nieuwe aanschaf is dit zeker geen verkeerd bord. Het bordje biedt alles voor zowel een kantoorpc, een mediacenter of een simpel gamepctje. Door het µATX formaat past het in veel kasten van een bescheiden formaat. De prijs is goed te doen en de kwaliteit van het bordje is prima.



Een paar minpuntjes zijn er wel, zo vind ik het jammer dat de EES een vrij lelijke applicatie nodig heeft en het is jammer dat DVI en HDMI niet tegelijkertijd gebruikt kunnen worden. Gigabyte kon me op dit moment nog niet vertellen of dat misschien nog wel mogelijk gaat zijn met een nieuwe bios of niet.
Een beperking van de chipset is ook dat het ding slechts singlelink DVI heeft, voor 99,9% van de mensen is dat geen probleem, maar ik had graag met een IGP een 30” paneel aan willen sturen (maar vooralsnog is de Ion van Nvidia de enige chip die dat weet klaar te spelen). Geen van deze puntjes zijn echter een reden om het bord niet te halen als je iets zoals dit zoekt.

Alternatieve moederborden
Gigabyte zal naar alle waarschijnlijkheid een 8 tal 785G borden op de markt gaan brengen (er staan er nu 3 op de website, maar volgens de releasenotes komen er nog meer).

GA-MA785GT-UD3H
GA-MA785G-UD3H
GA-MA785GPMT-UD2H
GA-MA785GPM-UD2H
GA-MA785GMT-UD2H
GA-MA785GM-UD2H
GA-MA785GMT-US2H
GA-MA785GM-US2H

Aan de typenummers is te zien wat de specs zullen gaan worden.
T: deze borden krijgen DDR3 geheugen (de niet T borden DDR2)
P: deze borden beschikken over 128MB DDR3 Sideport geheugen dat de IGP ondersteunt.
M: deze borden hebben de µATX formfactor, de andere ATX.

US2H / UD2H: De UD2H borden beschikken wel over dolby geluid, de US2H borden doen dit niet. Daarnaast is het zo dat de US borden solid caps hebben voor de VRM van de CPU, de UD borden zijn volledig uitgevoerd met solid caps.
