Gigabyte GA-EX58-UD5

Voorwoord

Een van mijn vrienden verzocht mij voor hem een game computer te bouwen.
Aangezien ik zelf goede ervaring had met het X48 board van gigabyte, Heb ik gekozen om weer voor Gigabyte te gaan en de op 1 na uitgebreidste van de X58 serie voor mijn vriend er in te zetten. Aangezien ik de computer nog een weekje na het bouwen had om te kijken of alles gladjes liep, en hier en daar nog wat tweaks uit te voeren heb ik ook maar gelijk een review geschreven deze dus.


Gigabyte EX58 UD5 toegepast in combinatie met de volgende onderdelen:
- Core i7 920
- Noctua NH-U12P SE1366
- 3 Gb OCZ Platinum Tripel Channel Kit – Geheugen 1333Mhz
- Coolermaster CM690
- Coolermaster M620 Voeding
- 2x WD500Gb green
- XFX HD4890 Black Edition

Onder de besturingssystemen:
• Windows XP Pro
• Windows 7 Ulti 64bits
Ervaring met één exemplaar, sinds 1-7-09 t/m 9-7-09

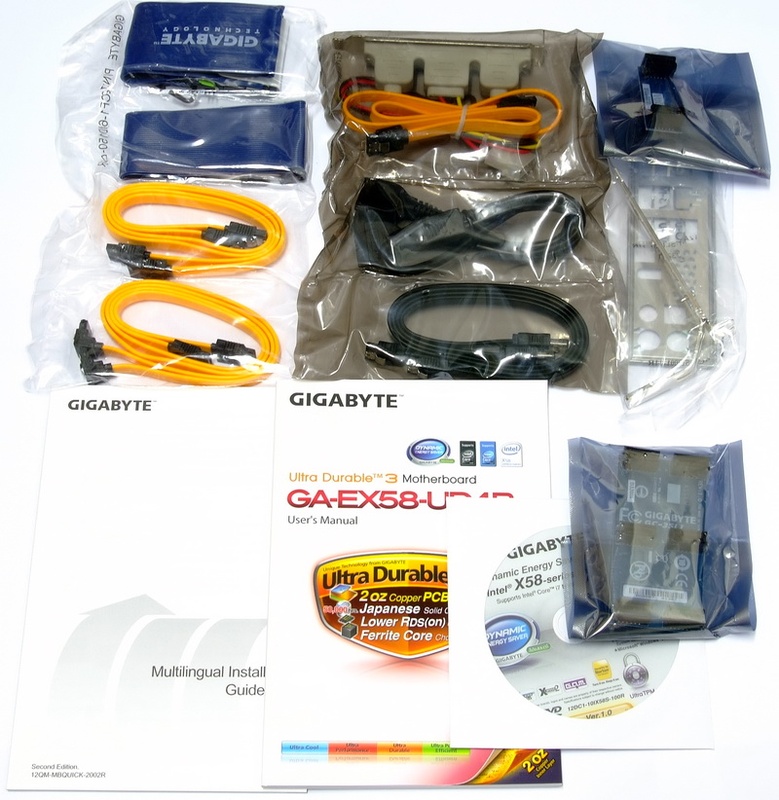

Inhoud van de doos

Het moederbord komt uit een grote wit reflexterende doos. De doos is zoals we gewend zijn van Gigabyte weer zeer rijkelijk gevuld met:
Manual,
Install Guide,
40pins IDE kabel,
floppy kabel,
2 standaard S-ATA kabels,
2 S-ATA kabels met 90 graden Aansluitingen
ES-ATA bracket incl. stroomkabels en eS-ATA kabels.
Een slot bracket waarvoor deze dient is me niet echt duidelijk,
I/o-shield,
sli Aansluitingen en een crossfireX Aansluitingen,
Gigabyte casebadge,
Energysaver casebadge
En uiteraard een driver cd.



Specificaties

De EX58 UD5 is op de extreme versie na het topmodel van Gigabyte in deze serie. Het is daarom ook voorzien van een zeer ruime hoeveelheid features.

Het bord is voorzien van een socket 1366 die overweg kan met alle core i7 cpu's.

Er zitten 6 DDR3 dimm sloten op, die 24.5Gb aan Geheugen ondersteunen tot een snelheid van 2000Mhz. Er is geen ondersteuning voor Ecc of registered of fully buffered geheugen.

Het board heeft een bussnelheid van 4800-6400MT/s.

Aansluitingen back paneel
- 2x PS/2
- Coaxiaal Audio, Optisch Audio
- 1x Firewire
- 1x clear cmos bottom
- 8x Usb
- 2x 1Gb Lan
- 6x Audio 3.5mm

Interne aansluitingen
- 2x PCI (32bit)
- 1x PCIe x1
- 4x PCIe x4
- 3x PCIe 2.0 x16
- 1x HD voor front panel
- 1x S/PIDF voor front panel
- 1x CD_in
- 2x Usb
- 2x Firewire
- 1x floppy
- 1x Ide 40 pins
- 2x 4pin koeler
- 4x 3pin koeler
- 1x Indicator led
- 10x S-ATA 2
- 1x Power schakelaar on board.

H/W monitoring
- System voltage detection
- CPU/System/North Bridge temperature detection
- CPU/System/Power fan speed detection
- CPU overheat warning
- CPU/System/Power fan fail warning
- CPU/System fan speed control

Bios
- 2 x 8 Mbit flash
- Use of licensed AWARD BIOS
- Support for DualBIOS™
- PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Overige features
- @BIOS
- Q-Flash
- Dual BIOS
- Download Center
- Xpress Install
- Xpress Recovery2
- EasyTune
- Dynamic Energy Saver Advanced
- Time Repair
- Q-Share


Even wat kleine puntjes

De dubbele lan verbinding is handig voor verbindingen te teamen, ook handig voor het maken van bijvoorbeeld een bridge verbinding. Een systeem aan internet en daar achter via een bridge de rest van je netwerk.

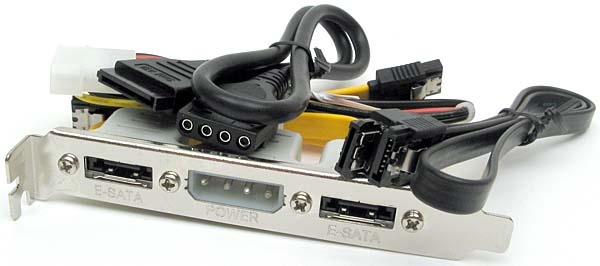

Een voordeel is dat je naast de 2x eS-ATA poorten op het bracket ook nog een molex aansluiting hebt. Deze zorgt ervoor dat je een standaard S-ATA schijf kunt aansluiten op de externe bracket, zonder dat je een ES-ATA behuizing nodig hebt. Dat scheelt dus je kast open maken, als je even de data wilt overzetten of een schijfje zou willen checken en je dit niet op USB of Firewire wilt doen vanwege de snelheid. De stroomkabel en een eS-ATA naar S-ATA kabel zijn ook meegeleverd.

Wat ik bij de X48 nog miste was een molex stekker met aan de andere kant 2x S-ATA power aansluiting. Zodat je per bracket 2 harddisks kan aansluiten, deze stekker hebben ze bij de EX58 serie wel, maar hier zit dan ook maar 1 bracket bij in plaats van 2. Maar het resultaat is hetzelfde je kunt 2 harddisks extern aansluiten.

Dit is de oude de nieuwe heeft dus 1 molex naar 2x S-ATA


Andere kleine opmerking hierover is dat je wel eerst je PC moet afsluiten voor je de harddisk er aanhangt anders overleeft je S-ATA disk het niet.

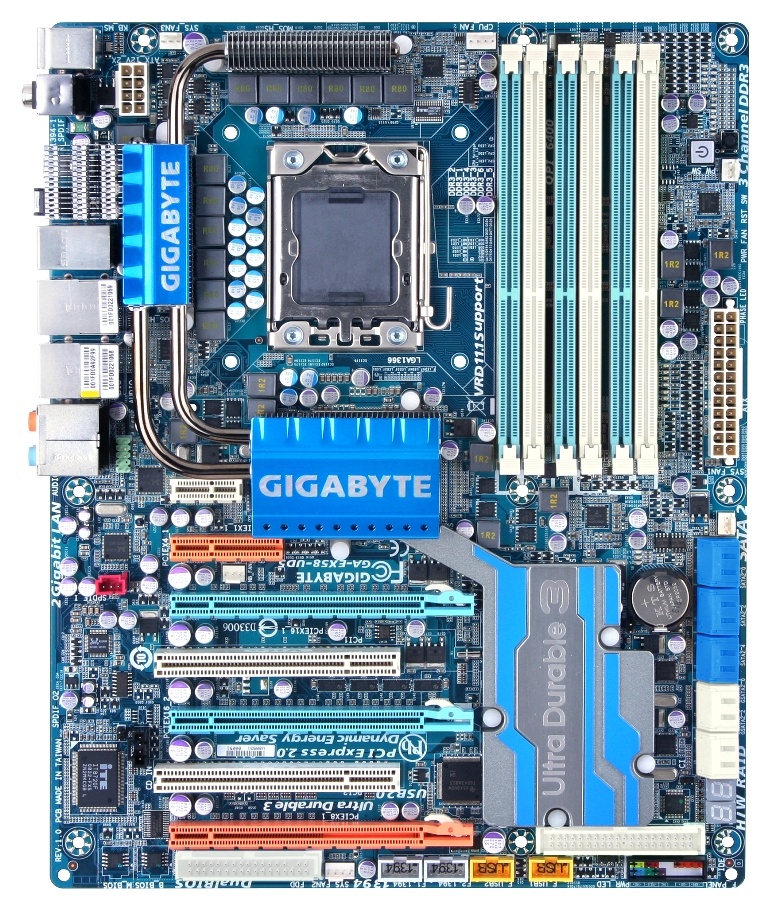

Lay-out van het moederbord
De lay-out is perfect:
Alle opmerkingen die ik op de X48 had, hebben ze met dit board opgelost, je kan 3x 2 slots videokaarten kwijt of 3x 1 slots kaarten de 10x S-ATA is zo geplaatst dat deze niet in de weg zitten en dus nog allemaal bruikbaar.

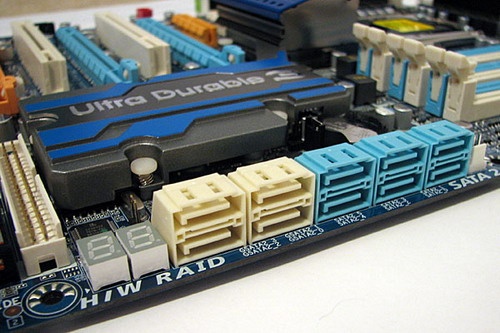

close up S-ATA

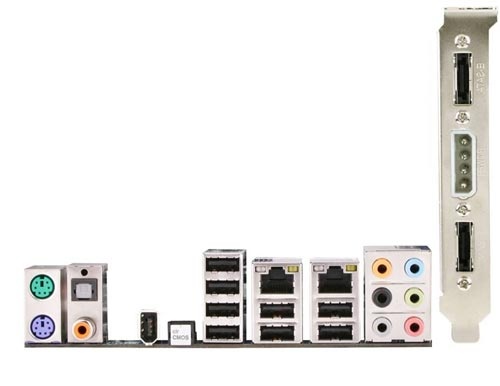

En even een close up op het back paneel let op hier ziet u de Clear Cmos knop zodat als je verkeert overklokt de kast niet open hoeft te maken om een reset te doen



Ook het geheugen zit iets verder waardoor de processor koeler meer ruimte heeft. Ik heb mijn Noctua koeler (deze is vrij groot) horizontaal geplaatst, dit geeft een betere luchtstroom in de kast, hij steekt door deze plaatsing wel iets over het geheugen heen, maar als je geen geheugen met heatpipe hebt of extra koelribben is dit geen probleem.

Verder is de heatpipe prestatie uitermate goed en zit deze door de vormgeving en afstand vrij van je CPU koeler,

Wat mij gelijk opviel was dat de koelribben aan de achterzijde van het board er niet meer waren, deze zijn vervangen door een simpel metalen plaat voor de socket montage. Ik denk dat Gigabyte er van uitgaat dat je een betere koeler dan de stock koeler aanschaft. De stock koeler was ronduit slecht te noemen met een temperatuur, die al snel richting de 50 graden ging.

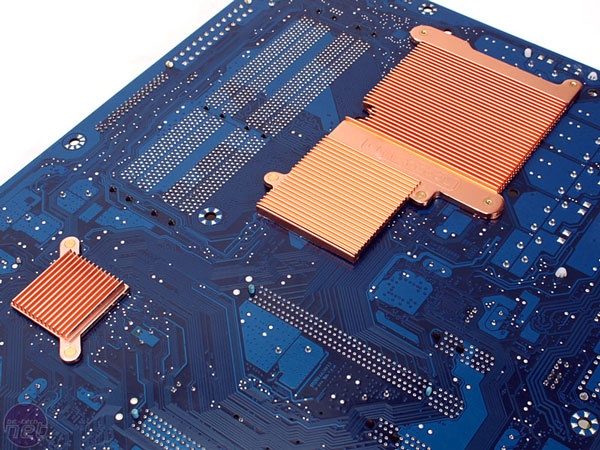

Dit is de achterkant van de X48 deze cool ribben zijn dus nu vervangen voor een platte plaat makkelijker voor het plaatsen van een betere processor koeler



Zoals ik al aangaf zit er op het board een power switch, hiermee kan je het board dus starten zonder het in een kast te bouwen, erg handig voor testen.



De H/W led geeft foutcodes aan, waardoor je makkelijker kan bepalen wat er mis is aan je settings of hardware.



Bouwkwaliteit

Het bord zelf is voorzien van de techniek die Gigabyte Ultra Durable 3 noemt weer een stapje verder dan de X48, die ultra durable 2 heeft. Het komt er op neer dat het nog iets meer verbeterd is ten opzichten van UD 2, m.n. solidere condensatoren en verbeterde mosfets. Dit is voor degene onder ons, die hun pc nooit uitzetten of veel belasten of gaan overklokken, zeer belangrijk. De condensatoren gaan gewoon wat langer mee, doordat ze niet zoals vroeger bol gingen staan na een tijdje of zelfs kapot, waardoor je schade aan je systeem kan oplopen. Dit zal bij dit board niet direct gebeuren.
Ook is het board voorzien van een luxe heatpipe installatie, die er weer een stukje professionele uitziet dan die van de X48 en dus zou moeten zorgen voor een verbeterde koeling van het board.


De installatie

Door de vele duidelijk zichtbare tekst op het board, zoals je al op de plaatjes hebt kunnen zien is het board vrij gemakkelijk in te bouwen en wijst alles zich redelijk zelf.
Dit was het 2de Intel systeem wat ik heb gebouwd sinds AMD Athlon op de markt is en ik blijf het Intel socket systeem vervelend vinden en gevoelig voor schade. En aangezien je geen garantie meer hebt als je de socket beschadigt, vind ik dat een mindere zaak en zeker een zwak punt in de Intel boarden.
Over de verdere installatie heb ik weinig te vertellen, dit ging allemaal vrij snel en soepel. Ik heb het Manuel er niet bij hoeven pakken.


RAID

Heb een paar opstellingen geprobeerd maar kreeg ze niet zichtbaar onder Windows XP Pro vreemd genoeg, singel disks herkende hij moeiteloos.
Het niet zichtbaar worden is denk ik een driver foutje van de pre installatie diskette, bij de installatie daarvan kwam error 2700 naar voren alsmede de melding dat hij het path niet kon vinden.
Het is erg vervelend nog steeds een diskette te moeten gebruiken voor het installeren van dit soort programma’s.

IDE Controller 1
Raid: Niet vermeld

SATA Controller 1
Raid: 0, 1, 5, 10

SATA Controller 2
Raid 0, 1, Jbod


Software installatie

De Software installatie is een eitje. Het bijgeleverde schijfje hoef je er enkel erin te duwen, op de Xpress Install knop te drukken en alle drivers worden geïnstalleerd.

Overklokken/Easytune6
Dit board heeft een diverse mogelijkheden om te overklokken o.a. handmatige, zie onderstaand. Voor iedere wat wils eigenlijk, De simpele manier is met Easy tune6 In easy tune kan je ook weer kiezen tussen easy and advanced mode
- quick boost opties die bij alles standaard de i7 920 bij boost 1 naar de 2.8Ghz, bij boost 2 naar 3Ghz, en bij boost 3 naar de 3.2Ghz boosten
- easy mode kun je handmatig de multiplier omhoog doen
- Advanced mode de Multiplier het geheugen en de PCI-E bussnelheid tweaken.
- Graphics hiermee kan je de Gpu overklokken en het geheugen van de videokaart ook kan je de fan speed aanpassen in een % en zie je de temp van de Gpu.
- In easy tune zit ook nog een CIA2/MIB2 optie, deze kun je ook in verschillende standen zetten: diseable, cruise, sport, racing, turbo, full thrust. Deze tweakt de Cpu naar mate van gebruik een Cpu intelligent Accelerator.
- Smart fan optie
- En een Pc Health monitor

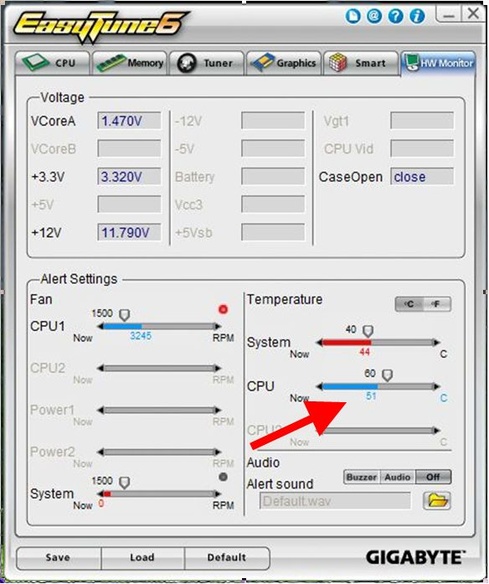

Hier even 1 van de schermen van easy tune 6 om een idee van de look van het programma te krijgen, ten opzichten van het beetje amateur/kinderlijke uiterlijk van easy tune 5 soort game controller uiterlijk.

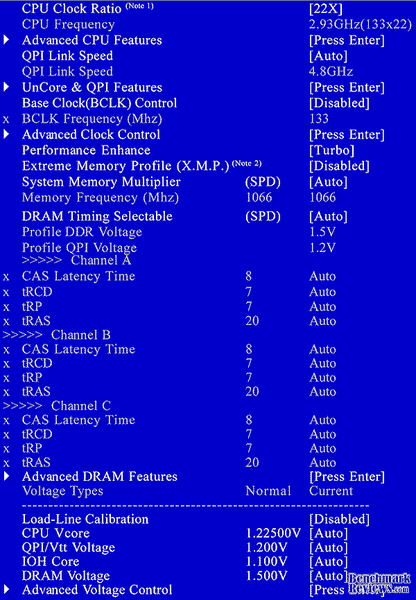

Daarnaast kan je in de bios ook je lol op met een breed aantal opties voor overklokkers bijna 2 schermen vol aan opties die je kan veranderen ik ben niet zo overklok fan maar voor zover ik kan zien zit alles er wel in CPU, Multiplier, volt tweaks, memory latency en kloksnelheid en nog veel meer.
Het systeem hersteld zich zelf 80% van de tijd dat je een foute overklok poging doet, de overige 20% zet hij de standaard bios vanuit zijn 2de bios terug. Ik heb de andere opties om de bios terug te zetten nog niet hoeven gebruiken.

Een groot voordeel van dit board is de clear cmos zit op de achterkant bij je usb poorten, Let op!!! ga niet op gevoel je usb apparaat er in steken, want dan kan je wel eens een bios clear doen.

Als dat niet meer lukt, kan je vanaf de cd opstarten en daarmee een bios recovery doen.

Ik heb wat snelle overkloks gedaan
met OCCT als stabiliteitscontrole en de 3Ghz is makkelijk te halen met niet al te veel moeite.

Standaard
klok snelheid is 2.66Mhz kamer temp is 23 graden
Maar de processor loopt bij setting cruise al op de 2.79Mhz
CPU 28/30 graden
systeem temp is 43 graden.

Overklok poging 1
Als je de Quick boost 1 aanzet zit de i7 920 op de 2.94Mhz de
CPU werd dan wel 45 graden, maar dat is te doen.
Alleen de systeem temperatuur liep al snel op naar de 50 graden.
Ik had de maximum alarm temperatuur op 50 graden gezet en kreeg toen met de “lost in space stem van de robot” DANGER, DANGER.

Ik heb ook via easy tune de Gpu naar de 875 Mhz gezet en de memory van de video kaar naar de 985Mhz

Hierdoor schoot de videokaart temperatuur van de 50/52 graden naar de 60 graden.
Veel geluidsverandering in het systeem was er niet, de nieuwe 120mm zalman blue led fans gingen wel op hun maximum draaien, maar deze maakte nou niet echt meer geluid.
Aangezien ik de zijdeur fan verwijderd had, omdat deze zelfs bij lage toeren de deur liet trillen en dus herrie maakte, had ik minder koeling op de videokaart.

Aangezien ik verwacht dat de nieuwe eigenaar van dit systeem nooit zal overklokken, laat ik het hierbij, maar er is dus heel wat in te stellen vanuit easytune 6 alleen al.

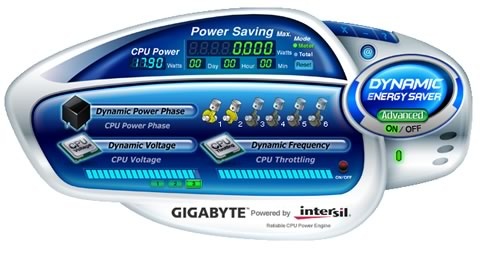

Energy-saving DES functie:

Ook dit board van Gigabyte beschikt weer over een Energy saver functie, deze werkt gelijk uit de doos. Hij begon dan ook al gelijk met energie besparen en mijn CPU down te klokken.
Wat bij de X48 bij mij wachten was tot een nieuwere bios update.



Bios

De bios van de EX58 is een stuk verbeterd ten opzichte van de X48 veel meer overklok opties en dat waren er bij de X48 al heel wat.

Ook was de bios wat overzichtelijker opgebouwd en is het duidelijk een overklokkers board waar normaal je disks en General informatie bovenaan staat, staat hier het overklokkers gedeelte eerst.



Conclusie

Wat kan ik zeggen ik wil mijn X48-Dq6 ook upgraden naar een EX58.
Mijn ervaring met dit board was, dat ze van hun vorige “foutjes” als je het zo mag noemen de X48 was een bijna perfect board, geleerd en deze dan ook gelijk verbeterd op/bij dit board, ook de stabiliteit gelijk uit de box was me een waar genoegen, geen bios problemen meer en alle extra programma’s werkte ook gelijk.

Ik kan niets anders zeggen dan het was een zeer prettige ervaring was om dit board in handen te hebben. Ik ben dan ook na velen jaren Asus fan door de laatste ervaringen met Asus met boarden die kapot uit de doos komen en de voornaamste redenen de lay-out van Asus is gewoon slecht geworden, er zitten foutjes in die je alleen zoud mogen verwachten van een beginnende mainboard bouwer, de features vallen tegen of je betaald er dubbel en dik voor.

Dit Gigabyte board overtuigd mij van het feit, dat deze mainboard bouwer kijkt naar zijn gebruikers en nog steeds werkt aan kwaliteitsverbeteringen en de uitbreiding van de features. M.n. de overklok mogelijkheden zijn zeer uitgebreid, alleen een DFI board overtreft deze, maar ja dat is dan ook voor de overklok freaks onder ons die energie verbruik niets uit maakt.

Ik verwacht dit jaar nog wel heel wat borden van hun in handen te hebben en hoop dat die ervaringen even prettig zijn als deze.

11-09-09
na meerdere opmerkingen dat de Tumbnail plaatjes niet zo mooi waren heb ik deze vervangen door real size.

Ook nog wat extra afbeeldingen geplaasts en verduidelijkingen in de tekst.
