Er zijn geen actuele prijzen bekend van dit product. De laatst bekende laagste prijs was € 268,80 op 20 april 2026.
Specificaties
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
ATX (Standard) -
Geheugentype (moederbord)
4x DDR4 -
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps -
Uitbreidingsslots
1x M.2, 1x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
ATX (Standard) -
Geheugentype (moederbord)
4x DDR4 -
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps -
Uitbreidingsslots
1x M.2, 1x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16
Verkrijgbaar sinds: 9 november 2021
Alles openen
Socket en CPU
-
Socket
1700
Form factor, bios en chipset
-
Form Factor
ATX (Standard) -
Moederbordchipset
Intel Z690
Geheugen
-
Geheugentype (moederbord)
4x DDR4 -
Maximum grootte werkgeheugen
128GB -
Opmerkingen geheugen
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 non-ECC, un-buffered memory up to 5000+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots
*Supports DDR4 3200 natively.
Opslag
-
Hardeschijf bus (intern)
1x M.2 (PCI-e 3.0 x4 + SATA), 2x M.2 (PCI-e 4.0 x4), 8x SATA-600 - Aantal M.2 heatsinks 2x
-
Raid-modi
0, 1, 5, 10 -
Opmerkingen opslag
CPU:
- 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
Chipset:
- 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes*
- 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2242/2260/2280/22110 PCIe Gen4x4 (64 Gb/s) mode*
- 8 x SATA3 6.0 Gb/s Connectors**
*Supports Intel® Optane™ Memory H Series (M2_2 and M2_3 only)
Supports Intel® Volume Management Device (VMD)
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit
**If M2_2 is occupied by a SATA-type M.2 device, SATA3_7 will be disabled. - M.2 op CPU WEL op cpu
Uitbreidingsslots
-
Uitbreidingsslots
1x M.2, 1x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16 -
Totaal PCI-e x16
3x -
Opmerkingen uitbreidingsslots
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE2), supports x4 mode*
- 1 x PCIe 3.0 x16 Slot (PCIE4), supports x4 mode*
- 1 x PCIe 3.0 x1 Slot (PCIE3)*
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)
- Supports AMD CrossFire™
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
* Supports NVMe SSD as boot disks
Netwerk
-
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps - Netwerkcontroller Realtek RTL8125BG
- Tweede netwerkcontroller Intel I219V
- Netwerkcontroller(s) Intel I219V, Realtek RTL8125BG
Aansluitingen
- USB/TB intern (front) 2x 9-pins USB 2.0 header, 2x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt 4 header, 1x USB-C 3.2 (G2, 10Gbit/s) header
-
USB/TB extern
4x USB 3.2 (Gen1, 5Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-C -
Video uit
1x DisplayPort, 1x HDMI - Totaal video-uitgangen 2
- Hoogste DisplayPort versie DisplayPort 1.4
- Overige aansluitingen 1x PS/2, 1x TPM header
- Opmerkingen aansluitingen - 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
(Fan) headers
- Headers (fan/water) 7x 4-pins (totaal)
-
(default) Fanconfiguratie
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP and CHA_FAN1~5/WP can auto detect if 3-pin or 4-pin fan is in use.
RGB
- RGB-headers 3x 3-pins (ARGB), 1x 4-pins (RGB)
-
LED verlichting
- LED kleur Multi-color
Overige eigenschappen
- Eigenschappen moederbord AMD Crossfire, BIOS update zonder cpu (via USB), Geïntegreerd I/O-shield
- Foutdiagnose/display Diagnose-leds
Audio
- Audio kanalen 8 (7.1)
- Audio-aansluitingen 4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
- Audiochip Realtek ALC1220
Vrm
-
Type stroomvoorziening
Powerstages -
VCore-powerstages
60A -
Aantal VCore-powerstages
12x -
Rating VCore-vrm
720A -
Vrm-koeling
Heatsink (passief)
Garantie en bijzonderheden
- Fabrieksgarantie 2 jaar carry in
Meer informatie

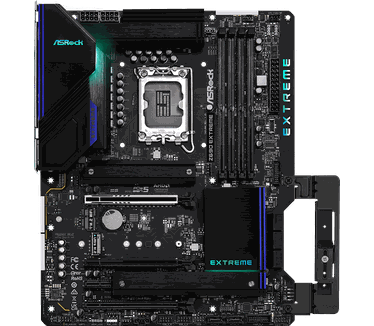

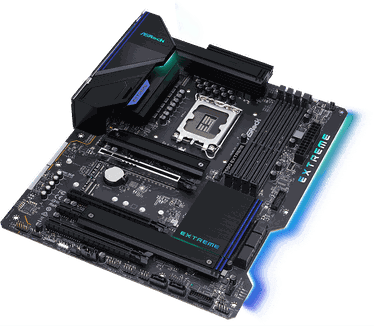

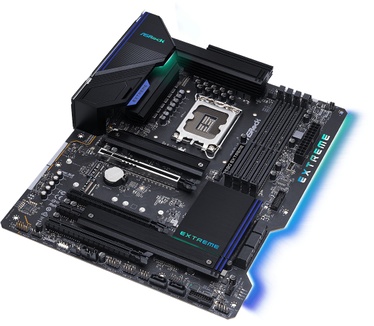

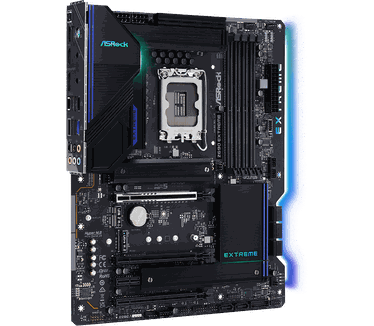

- Product ASRock Z690 Extreme
- Categorie Moederborden
- Merk ASRock
- Tweakers ID 1760630
- EAN 4710483936067
- SKU 90-MXBHN0-A0UAYZ, Z690 Extreme
- Specs van de fabrikant Productinformatie
Redactie
:strip_exif()/i/2005085522.jpeg?f=usericonsmall){kind=small}
2 december 2021
Intel Z690-moederborden met DDR4 - Alder Lake, zo betaalbaar mogelijk
De ASRock Z690 Extreme is een DDR4-moederbord uit de middenklasse. Het bord heeft een goede vrm en een supersnelle interne USB-C-header op 20Gbit/s. ASRock maakt echter ook een paar keuzen waarover we minder tevreden zijn, zoals het beperkte aantal USB-aansluitingen en M.2-slots. Lees verder »
