Specificaties
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
ATX (Standard) -
Geheugentype (moederbord)
4x DDR5 -
Ethernet (RJ45)
1x Ethernet 2.5Gbps -
Uitbreidingsslots
1x PCI-e 3.0 x1, 2x PCI-e 3.0 x16, 1x PCI-e 5.0 x16
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
ATX (Standard) -
Geheugentype (moederbord)
4x DDR5 -
Ethernet (RJ45)
1x Ethernet 2.5Gbps -
Uitbreidingsslots
1x PCI-e 3.0 x1, 2x PCI-e 3.0 x16, 1x PCI-e 5.0 x16
Verkrijgbaar sinds: 2 november 2021
Alles openen
Socket en CPU
-
Socket
1700
Form factor, bios en chipset
-
Form Factor
ATX (Standard) -
Moederbordchipset
Intel Z690
Geheugen
-
Geheugentype (moederbord)
4x DDR5 -
Maximum grootte werkgeheugen
128GB -
Opmerkingen geheugen
4x DDR5 memory slots, support up to 128GB
Supports 1R 2133/ 2666/ 2933/ 3200 MHz (by JEDEC & POR)
Max overclocking frequency:
1DPC 1R Max speed up to 6400+ MHz
1DPC 2R Max speed up to 5400+ MHz
2DPC 1R Max speed up to 4000+ MHz
2DPC 2R Max speed up to 4000+ MHz
Supports Dual-Channel mode
Supports non-ECC, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)
Opslag
-
Hardeschijf bus (intern)
1x M.2 (PCI-e 3.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4 + SATA), 2x M.2 (PCI-e 4.0 x4), 6x SATA-600 - Aantal M.2 heatsinks 3x
-
Raid-modi
0, 1, 5, 10 -
Opmerkingen opslag
6x SATA 6Gb/s ports (From Z690 chipset)
4x M.2 slots (Key M)
M2_1 slot (From CPU)
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280/ 22110 storage devices
M2_2 slot (From Z690 chipset)
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280 storage devices
M2_3 slot (From Z690 chipset)
Supports up to PCIe 3.0 x4
Supports up to SATA 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
M2_4 slot (From Z690 chipset)
Supports up to PCIe 4.0 x4
Supports up to SATA 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready for M.2 slots from Z690 Chipset
Supports Intel® Smart Response Technology for Intel Core™ processors
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices - M.2 op CPU WEL op cpu
Uitbreidingsslots
-
Uitbreidingsslots
1x PCI-e 3.0 x1, 2x PCI-e 3.0 x16, 1x PCI-e 5.0 x16 -
Totaal PCI-e x16
3x -
Opmerkingen uitbreidingsslots
PCI_E1 (From CPU)
Support up to PCIe 5.0 x16
PCI_E3 (From Z690 chipset)
Support up to PCIe 3.0 x4
PCI_E4 (From Z690 chipset)
Support up to PCIe 3.0 x1
1x PCIe 3.0 x1 slot (From Z690 chipset)
Netwerk
-
Ethernet (RJ45)
1x Ethernet 2.5Gbps - Netwerkcontroller Intel I225-V
- Netwerkcontroller(s) I225-V
Aansluitingen
- USB/TB intern (front) 2x 9-pins USB 2.0 header, 1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt header, 1x USB-C 3.2 (G2, 10Gbit/s) header
-

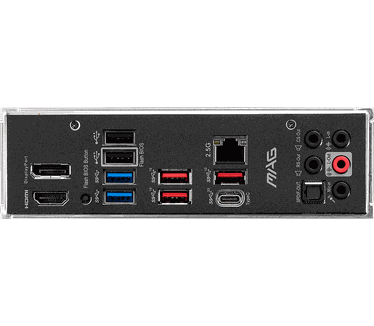

USB/TB extern
2x USB 2.0 type-A, 2x USB 3.2 (Gen1, 5Gb/s) type-A, 3x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2x2, 20Gb/s) type-C -
Video uit
1x DisplayPort, 1x HDMI - Totaal video-uitgangen 2
- Hoogste HDMI versie HDMI 2.1
- Hoogste DisplayPort versie DisplayPort 1.4
- Overige aansluitingen 1x TPM header
-
Opmerkingen aansluitingen
Intel® Z690 Chipset
1x USB3.2 Gen2x2 20Gbps Type-C port on the back panel
4x USB 3.2 Gen 2 10Gbps ports (1 Type-C internal connector, 3 Type-A ports on the back panel)
4x USB 3.2 Gen 1 5Gbps ports (2 Type-A ports on the back panel, 2 ports through the internal connector)
1x USB 2.0 Type-A port on the back panel
Hub-GL850G
5x USB 2.0 ports (1 Type-A port on the back panel, 4 Type-A ports available through internal connectors)
(Fan) headers
- Headers (fan/water) 8x 4-pins (totaal)
-
(default) Fanconfiguratie
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
6x 4-pin system fan connectors
RGB
- RGB-headers 3x 3-pins (ARGB), 1x 4-pins (RGB)
-
LED verlichting
Overige eigenschappen
- Eigenschappen moederbord BIOS update zonder cpu (via USB), Geïntegreerd I/O-shield
- Foutdiagnose/display Diagnose-leds
Audio
- Audio kanalen 8 (7.1)
- Audio-aansluitingen 4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
- Audiochip Realtek ALC4080
Vrm
-
Type stroomvoorziening
Powerstages -
VCore-powerstages
70A -
Aantal VCore-powerstages
16x -
Rating VCore-vrm
1.120A -
Vrm-koeling
Heatsink (passief)
Meer informatie

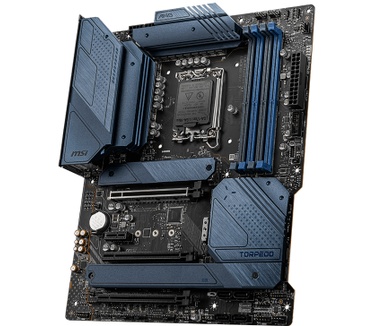

- Product MSI MAG Z690 TORPEDO
- Categorie Moederborden
- Merk MSI
- Tweakers ID 1760428
- EAN 4719072886578
- SKU 7D32-001R, MAG Z690 TORPEDO
- Specs van de fabrikant Productinformatie
