Fotoverslag serverupgrade 17 juni

Afgelopen dinsdag werd na een aantal maanden van voorbereiding eindelijk onze . De nieuwe fileserver dient als vervanging voor de NetApp die we sinds december in bruikleen hebben van TrueServer. De NetApp werd als noodoplossing in gebruik genomen nadat onze vorige fileserver (Atlas Senior) wegens een hardwaredefect buiten werking moest worden gesteld. Omdat de NetApp nogal instabiel functioneerde en bovendien niet ons eigendom was, werd het noodzakelijk om een nieuwe fileserver te bouwen.

Omdat de fileserver gebruikt zal worden voor zowel backups als primaire storage hebben we wat betreft kosten, prestaties en opslagcapaciteit het beste van twee werelden gekozen. De nieuwe fileserver heeft namelijk zowel ATA- als SCSI-RAID. Een 4-poorts 3ware Escalade 7500-4 zorgt samen met drie in RAID 5 geconfigureerde Maxtor DiamondMax Plus 9 200GB harde schijven voor een riante backupcapaciteit van 400GB. Met behulp van een Cremax ICE Dock 3-in-2 hotswap bay konden de drie schijven in de twee aanwezige 5,25 inch bays van de ProLiant behuizing ondergebracht worden. Voor snelle primaire storage worden vijf Seagate Cheetah 10K.6 harde schijven gebruikt in combinatie met een LSI Logic MegaRAID Elite 1600. De RAID-adapter is voorzien van 128MB cache en een Battery Backup Unit. De LSI MegaRAID werd gekozen vanwege zijn lage prijs en goede RAID 5-prestaties.

Naast de taken van file- en backupserver zal de nieuwe Atlas ook de search engine van het forum gaan draaien. De search heeft inmiddels een dataset van 10GB zodat snelle processors en vooral een grote hoeveelheid geheugen zijn gewenst. Twee 2,8GHz Xeons en 4GB RAM voorzien in een stevige hoeveelheid CPU-power een veel ruimte voor diskcaching. Om plaats te maken voor de enorme 7U Compaq behuizing en twee nieuwe loadbalancers zijn Aphrodite, Athena en Adonis een paar U-tjes naar boven getild. Arethusa werd ontdaan van een inmiddels overbodige 1GB geheugen.

De onderstaande foto's zijn het werk van Roelant (aka Negotiator) en werden eerder gepost in deze thread op het forum. Op de set waren naast hem aanwezig Daniël, Kees en Arshia.

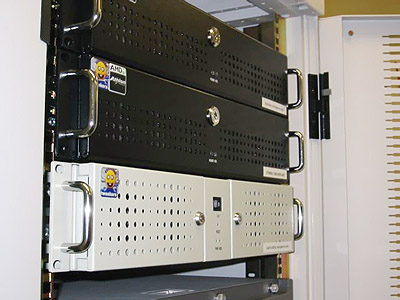

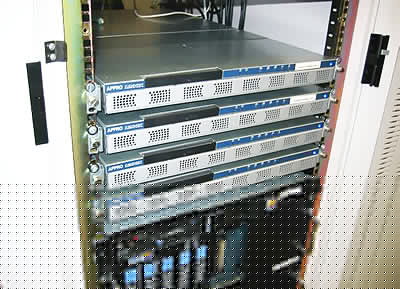

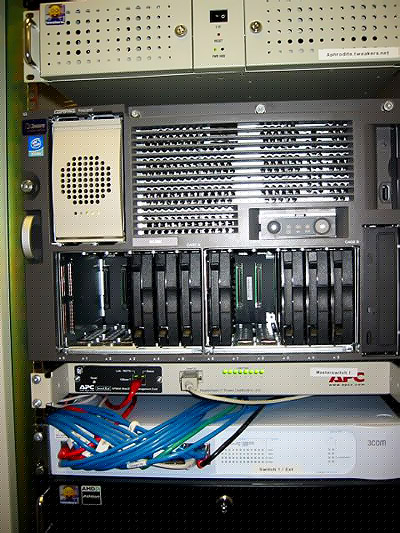

Kees arriveert na lange wandeltocht op het terrein van TeleCity Sliders worden op hun plaats gezet met behulp van handig Rackmounting Template Een kleine 60 kilo moet de lucht in getild worden... ...wat peanuts blijkt te zijn voor onze sterke man Daniël ProLiant gezellig gesandwiched tussen Aphrodite en APC Masterswitch Bootscreen heet u vriendelijk welkom De cam moest het al snel begeven onder de belangstelling van meegelurde tweakers Onze batterij Appro dual Xeons Aphrodite, Athena en Artehusa op hun nieuwe verhoogde stekje

De upgrade leek in eerste instantie voorspoedig te zijn verlopen. Helaas zijn er plotseling stabiliteitsproblemen onstaan op Arthusa, waardoor de mail- en IRC-server er regelmatig uitliggen. De oorzaak van het probleem wordt nog onderzocht.

Nu de nieuwe fileserver eindelijk in bedrijf is, kunnen we ons richten op de volgende upgrades. In de nabije toekomst is er in ieder geval een upgrade te verwachten van de loadbalancer. Hoewel de Brainforce B-100 als loadbalancer prima fungeert, heeft de machine te weinig of geen mogelijkheden voor logging en het gebruik als firewall. De B-100 zal vervangen worden door twee zelfbouwoplossingen die naast loadbalancer zullen fungeren als firewall en trafficlogger. De hardware van deze servers is gebaseerd op een MSI MS-6394 single Pentium III-moederbord in een 1U behuizing. Verder is er voor de herfst een upgrade van de database-servers gepland. De huidige dual Athlon MP's worden waarschijnlijk vervangen door Opterons.

Wellicht ook interessant om te weten is dat Tweakers.net in samenwerking met Teranet, de sponsor van onze Appro-servers, een servershop in ontwikkeling heeft waar Appro's uitgebreide assortiment van Athlon MP, Opteron en Xeon-machines zal worden aangeboden.

Reacties (36)

De huidige dual Athlon MP's worden waarschijnlijk vervangen door Opterons.

Wordt er dan ook naar een 64bit's database platform gemigreerd? Wat voor performance verbetering wordt er eigenlijk verwacht van die upgrade. Of is het meer "voor de heb"

Voor de heb lijkt me te duur . Verder verlies je imho veel performance door niet 64 bits op een opeteron te gebruiken...

De database-servers hebben met de huidige hardware al een vrij hoge CPU-belasting van 50 tot 75 procent. Om te voorkomen dat dit in de nabije toekomst een probleem gaat worden, zullen de servers over een aantal maanden geupgrade worden.

Zoals je in dit persbericht kunt zien is er een 64-bit versie van MySQL available. Deze zal tegen die tijd wel gaan runnen, tenminste dat lijkt mij logisch

*het is al gefixt*

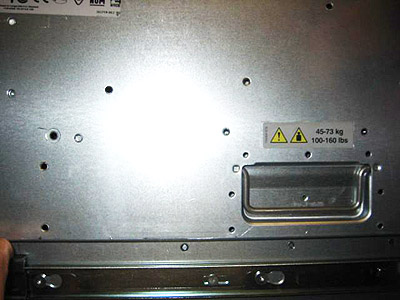

60kg, het is nogal wat voor een server
Altijd leuk die foto's van het rack, hoeveel hebben jullie er nu? 1 of 2?

1 rack. De database servers worden binnenkort aangepast naar 2u bakken, wat weer 6u scheelt, de webservers zijn bijna allemaal vervangen door 1u bakken, zo probeert men ruimte te maken.

Een tweede rack is niet handig, omdat het dan vrijwel zeker naast elkaar zal moeten staan, maar daar zijn momenteel andere rekken die wel bezet zijn,

Voorlopig redden ze het nog wel met 1 rack.

Als we echt ruimtegebrek krijgen, kunnen we nog wel wat 2U servers vervangen door 1U servers en de 4U dbservers vervangen door 2U exemplaren. Ik kan me niet voorstellen dat we de komende jaren meer dan 1 rack nodig zullen hebben.

Doet me denken aan de uitspraak.
640 KB of Memory is enough for everyone

640KB blijft 640KB. De processorcapaciteit die wij ins ons rack kunnen verpakken neemt alleen maar toe met de tijd aangezien Intel en AMD steeds snellere processors op de markt brengen (in een tempo dat vergelijkbaar is met de groei van de bezoekersaantallen).

2 Racks kan wel, enige waar je tegen aan loopt is beetje infrastructuur. Maar met de faciliteiten die er zjn in TeleCity 2 lukt dat ook nog wel. Inprinciepe kun je daar onder de grond(in overleg) een eigen Gbit kabel neerleggen zonder dat iemand er moeilijk over doet of vreemd van op kijkt. Lannetje en Wannetjes zijn daar de orde van de dag, maar dan op Gigabit niveau

En zo kun je dus met een goede routing ervoor zorgen dat het never te nooit niet problemen oplevert dat je in 2 racks zit

Konden jullie eigenlijk geen fotos van de binnenkant van de server maken?

Ik had wellis willen zien hoe ruim het allemaal in elkaar steekt

Die zijn vast wel gemaakt, alleen uhm.. niet gepost..

Qorne, jij hebt je vergist, ze hebben er altijd 1 gehad, ze hadden vroeger alleen meerdere servers..

Nope, foto's van de binnenkant zijn niet gemaakt.Op office (waar de server lag) heb ik nog even snel een foto van de binnenkant van de (van achterlijk veel documentatie voorziene) deksel kunnen maken, maar daarna moesten we weg. In de colo zelf is de bak maar heel even open geweest, en was al weer dichtgeschroefd voor ik doorhad dat 'ie uberhaupt open geweest was

Maargoed, zie de reactie van kees hieronder, binnenkort volgen dus pics van de inside van dat gigading

We hadden de voedingen en harddisks uit de kast gehaald om hem fatsoenlijk omhoog te kunnen tillen, dat scheelt al een stuk qua gewicht.

Bovendien deed Daniel het niet alleen, ik heb hem in eerste instantie geholpen de kast in de sliders te tillen, pas daarna heb ik die foto gemaakt. Schijn bedriegt dus

Ik werk bij een reseller van o.a. Compaq en HP, ik zal eens vragen aan de magazijnbeheerder of we een doos van zo'n server open mogen trekken, hebben we al eens eerder gedaan.

Ik heb ze al eerder van binnen gezien, ze zijn zeker geil maar ik heb ook de pizzadozen van HP gezien, die ik toch eigenlijk een stuk mooier vind(maar ook een stuk meer herrie maken)

Als er een contest voor server tillen zou komen zou komen zou Daniël ongetwijfeld winnen aangezien wij met zn 2-en zo'n ding op moesten tillen

ik moet morgen arethusa reanimeren, zal meteen even wat pics van de inside maken.

Succes! Overigens is ze nu ook weer dood

Volgens mij zul je er niet meer in vinden dan in je eigen comp ( voeding, moederbord, proc('s), geheugen en HD's ) En een aantal luidruchtige koelers

Correct me if i'm wrong

daar ben ik eigenlijk ook wel nieuwsgierig naar,

Femme, u zegt dat jullie nu 1 rack hebben, verbeeld ik me dit nou, of hadden jullie er vroeger meer ?!

HEyyyy Z2E-D01, maar das maar das... Naast dat van mij

Hahahah, en ik maar denken dat er iemand gewoon maar wat Tweakers Case badges had geplaatst op zijn servers.... Blijken het gewoon "DE TWEAKERS" servers te zijn waar ik altijd tegen aan schop, wanneer ik in daar zelf moet zijn (voor mijn eigen server)

Heheheh Grappig

It's a small world after all, en internet maakt het alleen maar kleiner.

Volgens mij is Z2E-D01 niet het tweakers.net rack maar alleen degene waar dat webcammetje opstaat. Kijk maar eens naar een foto waarop de bovenkant van het tweakers.net rack ook te zien is, daar hangen niet die 2 switches oid in.

Het Tweakers.net rack is Z2E-C13 volgens mij, maar dat weet ik niet 100% zeker.

Voorlopig denk ik dat T.net aan 1 rack genoeg heeft: deze 7U doos is veel en veel te groot voor wat hij moet doen (had easy in 3U gepast) en een heel aantal machines zijn nog eenvoudig van 2U naar 1U of zelfs van 4U naar 1 of 2 U te verbouwen. Als je het goed aanpakt kan je 24 machines kwijt in het rack. Het enige nadeel is dat je dat niet gekoeld krijgt (te weinig aanvoer van koude lucht)

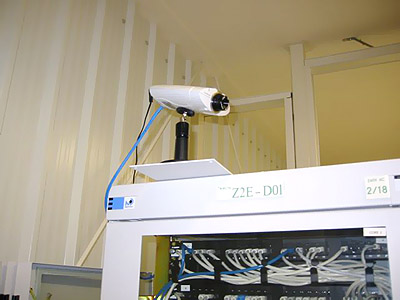

Z2E-D01 is het patch/switch rack met daarop de webcam (helemaal rechtsachterin de suite)

Op de eerste foto zie ik Kees met zo'n hcc-karretje.. lopen.

Is dat goed om zo'n duur geval zo te vervoeren

Tuurlijk, als je maar niet 40 km/h wil

Wat ik overigens wel frappant vind, is dat op deze foto's Daniël alles doet. Het enige dat Kees doet is het ding verrijden. Lekkere systeembeheerder dan hé

Zolang de schijven in de 'parkeerstand' hangen zie ik niet in waarom dat niet zou kunnen. Gezien het gewicht van die bak ga ik er van uit dat de case zelf van dik aluminium is dus die bak zal er niet zoveel van krijgen hoor. Jij sleept je bak toch ook mee naar LAN's?

Het "HCC-karretje" is een steekwagentje wat ik van mijn vader geleend heb, en alhoewel het er in eerste instantie wat hard en bonkig uit mag zien, zijn de wieltjes van massief rubber, wat de boel behoorlijk dempt. Het karretje is van oorsprong ook bedoeld om machine's op te vervoeren

afaik waren de schijven er uit gehaald voor transport.

8 schijven en dan 7u ?

lekker ruim

Het 'probleem' bij kleinere compaq servers is dat er minder schijven in kunnen (bv. DL380 max 6 SCSI schijven). Bij dit model, kunnen zo te zien nog 7 SCSI harddisks bijgeplaatst worden, dus indien de opslagcapaciteit te klein wordt, kan er heel simpel een schijfje bijgestopt worden. (als die LSI Logic MegaRAID Elite 1600 tenminste on the fly uitbreiding ondersteund)

Doen jullie nu ook aan (pro-actieve) hardware en software health monitoring.
Compaq heeft bv. de Insight Manager software die je kan gebruiken maar hoe zit het met de rest ?

Krijgt iemand bv. een SMS'je of een email als een machine te warm wordt of een harddisk verliest/dreigt te verliezen ?

ik ben wel benieuwd naar die zelfbouw loadbalancer&firewall&trafficlogger. Misschien interessant om daar een soort how-to van te maken?

Maareuh.. hoeveel U hebben jullie nog over dan nu opt moment... Tbeging aardig vol te raken he...
Hoe gaat die nieuwe server eigenlijk heeten??? Ben ik wel beniewd naar

In één woord "Geil". Wat een super ownage hebben jullie Verder wens ik jullie veel succes met het stabiel maken van Arthusa.
