Door , , 60 reacties

Met enige vertraging is het gelukt om een deel van de voor woensdag geplande serverupgrades uit te voeren. Helaas was de downtime van het forum langer dan voorzien, omdat er bij het inbouwen van de nieuwe SCSI schijven en het samenstellen van de nieuwe database-server van Fok! enige complicaties optraden. Allereerst bleek het niet mogelijk om het SuperMicro 370DLE te gebruiken in de 2U Procase IPC-C2L kast, omdat de PCI risercard niet in het 64-bit slot van het moederbord pastte. Een wissel van het Asus CUV4X-D bord uit Apollo met de SuperMicro 370DLE bracht uitkomst. Uiteindelijk lukte het na wat modden en tweaken om de vier Seagate Cheetah SCA SCSI drives onder te brengen in de 3U Antec kast van Apollo en de schijven aan de praat te krijgen. Het configureren van de RAID 10 set was daarna geen probleem meer.

Het gebruik van de SCA drives was met name problematisch door de ruimte die de SCA converters innemen. Aanvankelijk waren we van plan om de database-servers onder te brengen in 3U rackmounts met SCA hotswap bays, maar door het afketsen van de sponsoringdeal met Procase heeft dit helaas geen doorgang kunnen vinden. Inmiddels hadden we echter al wel de SCA drives via een aantrekkelijke deal met Flection Direct gekregen. De schijfjes zijn overigens afkomstig uit SGI machientjes.

Serverupgrades 29 mei - 4x Seagate Cheetah 36LP

De processorupgrade van Achelois, de webserver van het forum, verliep zonder problemen. Binnen enkele minuten was Achelois met de nieuwe Athlon MP 1600+ processors up and running. De software-update van de loadbalancers is eveneens succesvol verlopen.

De minder belangrijke mobo-upgrades van Aphrodite en Argus zijn niet uitgevoerd omdat de KT133A plankjes die wij door Epox gesponsord hebben gekregen, niet geschikt blijken te zijn voor de 2U kastjes van Procase. Het AGP slot bevindt zich ťťn positie naar onderen op de plek waar zich normaal gesproken het eerste PCI slot bevindt. Daardoor past de riser niet en kunnen er dus geen PCI-kaarten geplaatst worden. De moederborden zullen omgeruild worden voor een ander type. Wegens tijdgebrek is de RAID set van Artemis nog niet uitgebreid met de twee Seagate Cheetah X15 harde schijven die zijn vrijgekomen uit Apollo. Dit is niet urgent omdat Artemis meer dan voldoende vrije harddisk capaciteit heeft. Apollo en Argus, de oude database-server van Fok!., hadden wel een nijpend tekort aan diskspace. Dat is verholpen nu ze beiden de beschikking hebben over circa 73 GB schijfruimte.

Uiteindelijk is ook de nieuwe database-server van Fok! in het kabinet geplaatst. De server heeft de naam Alicia gekregen, vernoemd naar de pas geborden dochter van opperfokker Danny. Het moederbord, het geheugen en de RAID controller uit deze doos zijn eerder gebruikt in Artemis. Het opbergen van de IDE bootdrive en drie Cheetah's met bijbehorende SCA converters leverde ook hier wat problemen en noodzakelijk casemod-werk op. Uiteindelijk hebben we alles passend kunnen maken . Alicia wordt naast Fok! database-server ook replication slave voor Tweakers.net - mits dit betrouwbaar werkt.

Waarschuwing: het hier volgende beeldmateriaal heeft een mogelijk shockerende inhoud voor personen die 'professioneel' als stopwoord hebben, innig gebonden zijn met een anti-statisch armbandje, servers beheren van het type Compaq, IBM of HP, of nooit zelf de schroevendraaier hanteren.

Serverupgrades 29 mei - Apollo met SuperMicro plank
SuperMicro 370DLE moboswap voor Apollo

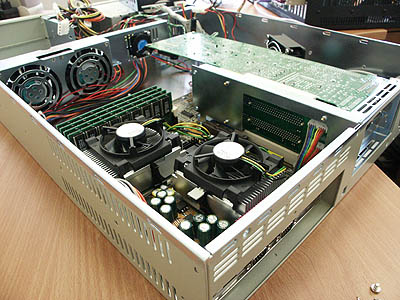

Serverupgrades 29 mei - Alicia met Asus CUV4X-D
...en Asus CUV4X-D moboswap voor Alicia

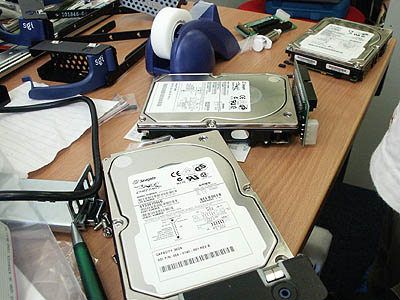

Serverupgrades 29 mei - Seagate schijfjes met SGI brackets
Cheetahs worden uit SGI SCA brackets bevrijd

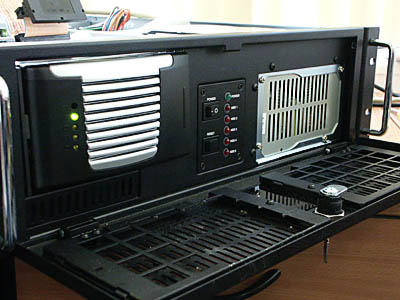

Serverupgrades 29 mei - Apollo met Procase SCA hotswap bay
Apollo met 2x 5,25" SCA hotswap bay van Procase

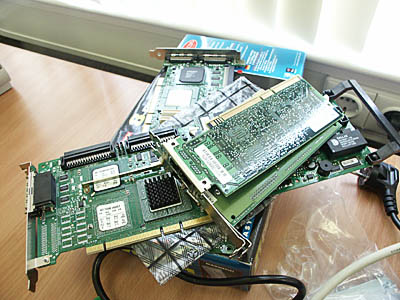

Serverupgrades 29 mei - RAID controller, NIC en videokaart voor Alicia
AMI RAID controller, Intel dual port NIC en videokaart voor Alicia

Serverupgrades 29 mei - Alicia met megawreed controller

Serverupgrades 29 mei - Alicia met megawreed controller
AMI MegaWreed L33t 1500 RAID plank doet zijn naam eer aan

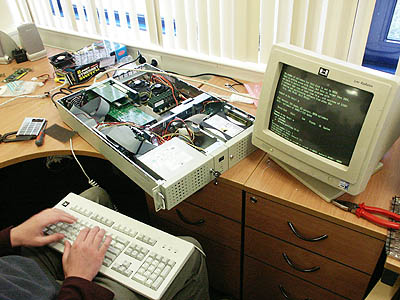

Serverupgrades 29 mei - Alicia aan de praat
Het hele zaakje aan de praat

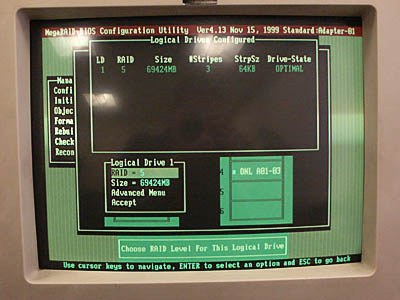

Serverupgrades 29 mei - Alicia AMI MegaRAID BIOS setup
AMI MegaRAID BIOS configuratie
Foto's en details over de configuratie van de servers vind je op Delen

Door Femme Taken

- Architect

Femme is in 1998 als oprichter met Tweakers begonnen en werkt tegenwoordig als ontwerper in het productteam van Tweakers. In de vrije tijd knutselt Femme fanatiek aan zijn domoticasysteem.

Moderatie-faq Wijzig weergave

Reacties (60)

Is dat btw Kees op die foto's?
Op de bovenste foto zie je DaniŽl en op de foto daaronder Kees.
Heeft DaniŽl tegenwoordig een bril dan?
Het lijkt er op dat al het knutselwerk voornamelijk
(voorbereidend) thuis is gedaan, of heb ik dit mis? :?

Wiens kamertje is dat? :+
Een kamertje bij Telecity dat voor dit soort zaken gebruikt kan worden.

Meeste van de configuratie was idd al thuis gedaan, achter de dingen zoals de mobo-swap en schijven inbouwen moest allemaal ter plekke gebeuren aangezien ik apollo niet onder mijn arm mee wilde nemen :)
Toch altijd leuk om te zien hoe onze opper-tweakers aan het tweaken zijn ;)

Alleen jammer dat GoT nu plat ligt wegens databeest problemen ;(
Zie hier voor een oplossing :)
De index ligt er uit, verder is GoT niet down. Je moet alleen nu met een kleine omweg GoTten :)
of wat velen nu doen: Active Topics gebruiken.
dat werkt wel gewoon, op dit moment :)
Ehm... ik zou als ik jullie was toch in het vervolg maar even een anti-statische mat (of desnoods een armbandje, maar mat is beter) gebruiken... kan nooit kwaad. Het gaat zelden fout, maar ALS het fout gaat...

Ik vind die kasten wel lelijk zeg, als je het mij vraagt. Maarja, ben misschien een beetje verwend met die :9~ Compaq kasten :)
Kasten lelijk? Sinds wanneer is bij rack mounted servers de case belangrijg :?
Goed werk van de TNet adjes... :) forum werkt iig weer zo te zien. ;)
Managers geven vaak de toestemming voor de aankoop van servers.

Die willen nog wel is meer door uiterlijk dan inhoudt beinvloed worden &gt ;)
Je moet er gewoon voor zorgen dat je voortdurend in contact komt met de metalen onderdelen van de kast zodat je hetzelfde potentiaal hebt. Als je aan het klussen bent heb je vanzelf regelmatig contact met de kast.
ook nooit met elentrik op zitten prutsen met twee handen (hand-hart-hand brug) , kan pijnlijk zijn....
Huh, als ik iets niet mooi vind zijn 't wel compaq servers :?. Maarja, dat zal wel komen omdat ik verwend ben met al die Dell dellservers :9~
Ehm... ik zou als ik jullie was toch in het vervolg maar even een anti-statische mat (of desnoods een armbandje, maar mat is beter) gebruiken... kan nooit kwaad. Het gaat zelden fout, maar ALS het fout gaat...
Hoezo? ALS het fout gaat? Hoe weet je dat nu?

Als je een printbaan beschadigd hebt, dan merk je dat heus niet meteen hoor. Kan best zijn dat ie een kleine beschadiging heeft, maar nog niet 'fataal' is...en door gebruik erger wordt...en dat hij na bijv. een jaar pas onvoorspelbaar gaat doen. Oftewel: het valt niet hard te maken dat iets door ESD (ElectroStatic Discharge) komt, of niet.

Uiteraard is het risico tot een minimum te beperken door:

1) een ESD mat te gebruiken, die aan je pols vast zit, en aan de verwarming of iets dergelijks (wel op blank metaal dan he)

2) de rand van de kast een keer aanraken voor je gaat beginnen, zodat je dezelfde lading als de kast hebt

3) proberen te vermijden contacten en sporen vast te pakken. (niet alleen vanwege ESD, maar ook vanwege oxidatie)
OMG! die foto van die raid controller
(http://athena.tweakers.net/ext/i.dsp/1022718827.jpg)

AAAUW! dat je zo met hardware om durft te gaan zeg :+
Dat zullen wel oude afdankertjes zijn mag ik toch aannemen, want als je je apparatuur ZO wegsmijt (anders kan je dit niet noemen) ben je niet slim bezig.
Dat zijn twee hele mooie RAID controllers van bij elkaar 5000 gulden met een hele mooie dual port NIC van Intel. Als je die dingen netjes op elkaar ligt gaat er never nooit wat stuk. De ruimte was trouwens erg krap toen we met drie servers tegelijk aan het verbouwen waren. Maar om je gerust te stellen: de kaarten hebben trouwens maar een paar minuten in deze toestand op elkaar gelegen.
oftewijl ongeveer 1135 euro per stuk.....
die foto ging mij ook te ver, er is vast genoeg ruimte om die dingen even netjes op een antistatisch zakje naast elkaar neer te leggen, dit is vragen om problemen naar mijn id
Ehm, ik zie het probleem echt niet hier hoor.
Als je dat gewoon voorzichtig op elkaar neerlegt is dat echt geen probleem hoor.

Het lijkt me toch dat jij zelf als tweaker best vaak OEM spullies koopt. En ik weet zeker dat daar van tevoren hardhandiger mee om gegaan is dan op deze foto te zien is. Zeker op een beurs als de HCC oid.
Helaas ie het gewoon bekend dat alles wat je niet antistatisch doet de hw kan beschadigen. Waardoor er weinig problemen mee zijn is omdat de boel meestal gelakt is.

Magoed, als het werkt, dan werkt het, zo niet, dan hebben we vanzelf nog meer downtime voor de boeg :+
Waarschuwing: het hier volgende beeldmateriaal heeft een mogelijk shockerende inhoud voor personen die 'professioneel' als stopwoord hebben, innig gebonden zijn met een anti-statisch armbandje, servers beheren van het type Compaq, IBM of HP, of nooit zelf de schroevendraaier hanteren.
Leuk dit!! Ik begrijp ook dat jullie dit niet gebruiken. Zelf gebruik ik anti statische dingen nooit.

Maar wat ik ook nooit zal doen is in een pc werken. "Hmm toch wat warmpjes. Dan maar mijn trui uit doen." En dan weer rustig in de pc verder. Je hebt toch wel eerst ff de kachel aangeraakt he?
In principe zijn dat allemaal lapmiddelen.
Je moet je alleen realiseren wat er eigenlijk zo kwetsbaar is. Een pc kast is niet kwetsbaar, net als dat je het PCB langs de randen pakt. Je moet gewoon de contact punten van PCI/DIMM e.d. zien te mijden.

Verder is het bewezen dat zonder zo'n bandje en zonder al die antistatische crap dingen instabieler worden en kunnen beschadigen (vooral cache, geheugen en andere gevoelige onderdeeltjes zijn kwetsbaar).

In principe doe ik het ook nooit, maar zou ik toch in de situatie als deze met zo'n server wel netjes antistatisch werken. Ook al geloof je er niet in, alle beetjes helpen :)

Magoed, mooi werk mensen, hopelijk ervaren we de komende tijd wat minder downtime, want dat was wel vaak feest (ook bij FoK!) de laatste weken :(
Staat er nog meer op de planning voor de komende tijd? Mobo's wisselen zeker?
Volledig mee eens mbt de bandjes. Zelf hanteer ik de regel: van mezelf, alleen mezelf tot last, dus muv m'n beste bak ben ik zo slonzig als wat (3/4 van m'n onderdelen zijn toch uit grabbeltonnen of vrijmarkten, dus geleden hebben ze al). Als het om spullen van de zaak gaat wat voorzichtiger, nog steeds geen straps, maar wel zorgen dat er geen koffie in de buurt staat of katten in een draaiende PC kunnen > :)

De volle lading van geaarde straps enzo reserveer ik voor als ik iets bij dingen van een klant doe. Daar ben je het uithangbord van je bedrijf en dus moet het allemaal 110% overkomen.
Deze: AMI RAID controller, Intel dual port NIC en videokaart voor Alicia is volgens mij in scene gezet. Hoe je zo'n wazige stapel krijgt kan ik echt niet bij. :P

Werkt zo'n pci-riser die je in het 1e pci slot douwt nou gewoon op alle mobo's? En kan je daar dan 3 pci-kaarten insteken ofzo? Of ook nog een AGP? Of heb je daar weer low-profile agp-kaarten voor oid?
Meestal werken de PCI-risers wel. Je hebt types met 2 of 3 PCI sloten.

Het nadeel is dat je hier geen AGP op kunt gebruiken, maarja wie gebruikt er nou AGP in een server?

Die stapel is overigens uiteraard in scene gezet, met handen standby om alles op te vangen als het onverhoopt misgaat. :)
Ik zie in de webshop dat ze ook riser kaartjes hebben met 1 agp en 2 pci sloten ;) En ik zag daar ook dat er dan niet 3 pci stromen door een slot gaan maar dat je daar ook een soort van steker in mot douwen.

Interessant allemaal :)
Zijn die SCA conveters geen UW converters, aangezien ze een 50 pins aansluiting hebben??
Dat zijn SCA-UW/NARROW (combinatie) converters.... Da's ook de rede dat die krengen zo HOOG zijn... Zelf heb ik de versie met ALLEEN SCA-UW in gebruik.. En die zijn net zo hoog als de disks zelf.

Zijn een stuk makkelijker weg te werken in je kast.
Leuk dat het UW/NARROw converters zijn, maar dat ebtekent dat die converters max. op UW draaien en dus de schijven ook: beetje jammer van 15k schijven. Of kan die AMI controller niet meer aan? Misschien dat iemand van het Tweakers team hier iets over kan zeggen???
*schrik*

ziet een server er zo van binnen uit :+
openstaand wel ja :)
voor ik hem dicht doe worden uiteraard de kabels wel netter weggestopt, maar tijdens het werken kan er nog wel eens een kabeltje rondvliegen ;)
Ik zie op een van de foto's waarempel een rol plakband staan. Houdt dat de servers bij elkaar? }>
Dat is denk ik nog van een vorige upgrade ;):
http://www.tweakers.net/plan/136
(foto koelmuur)
