Door , , 16 reacties
Bron: PC Critix

gdew stuurde me richting deze review van H. Oda's WCPUA2 Athlon L2 Speed Control proggie. Dankzij een cocktail van WCPUA2, SoftFSB en K7OC (Athlon GFD om het voltage te uppen) was de reviewer in staat om zijn Athlon 500 tot 817MHz over te klokken:

I used WCPUA2 to bump the divisor down to 1/3, and then I used SoftFSB to increase the FSB in 1MHz increments, testing for stability as I went. With 1.75v, it choked out after 772MHz, only a 1MHz increase of the FSB. So I powered it down, and jacked the voltage up to 1.9v using the K7OC card (don't worry, the Athlon is naked with an Alpha P3125 modified to fit). I went back into WCPUA2 after rebooting and set the L2 back down to 1/3. I then fired up SoftFSB to continue testing. 780, 787, 795, 802, 810; no problem. I was getting a little nervous, but I wanted to push it harder. I increased the FSB up to 109 to reach 817MHz. Tested fine. I then tried 110 to hit 825, but Windows locked instantly. I was tempted to bump the voltage up some more and take another stab at it, but I don't want to smoke my CPU.

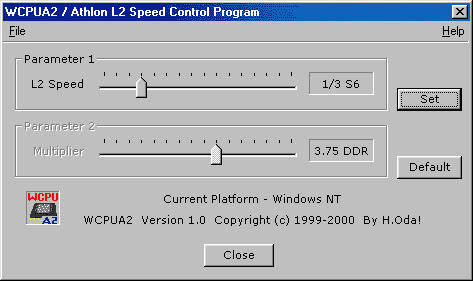

WCPUA2 Athlon L2 speed control

Lees meer over

Moderatie-faq Wijzig weergave

Reacties (16)

Van de ninja micro site:

Voor de 500/550/600/650 athlon MODULES (dus waar ie origineel voor gekocht is, niet waar je hem op wilt laten draaien):

(De 1e en 2e serie weerstanden vormen een paar; zijn altijd inverse)

2/5:
R111=off
R107=on
R104=on
R102=off
+
R110=on
R106=off
R103=off
R101=on

1/2:
R111=on
R107=off
R104=on
R102=off
+
R110=off
R106=on
R103=off
R101=on

1/3:
R111=on
R107=on
R104=off
R102=off
+
R110=off
R106=off
R103=on
R101=on

Ik heb ze alledrie gesoldeerd, en ze werken.

Wel even opletten, dat je geen 101 (100 ohm) met 102 (1000 ohm) weerstand verwisseld als je ook de voltage omhoog gaat zetten...
Eventueel even doormeten bij twijfel.

Zoals je ziet, moet je voor 2/5 extra weerstanden verzetten die voorheen nog niet bekend waren. Vandaar dat deze instellingen nog niet echt overal zijn doorgedrongen.


LET OP! VOOR DE ORIGINELE 700 EN SNELLERE ATHLON ZIJN DE INSTELLINGEN ANDERS!
Kan ik eigenlijk ook de cachedivider van mijn Athlon-600 omsolderen naar 1/3, en dan dit proggie gebruiken om 'm in Windhoos weer op te voeren?

Voor zover ik weet kun je al die leuke settings zoals 2/5 enzo niet met de weerstandjes instellen. Zowel, weet iemand die settings? Voor 1/3 en 1/2 heb ik ze wel....

Nu nog een GFD, en sjongejonge, wat zal UT lekker lopen...

DaBit.
Hij gebruikt Q3 als stabiliteits test. Hoe nauwkeurig is dat? Eist Q3 meer dan Q2? Dit omdat ik mijn huidige P-II 333MHz tot 400 Mhz kan klokken en dan loopt Q2 ook vlekkeloos, maar als ik op die snelheid de Linuz Kernel wil compileren, krijg ik allemaal INT11 errors. Hij crasht niet. Op 392 MHz loopt de CPU wel goed en compileert de Linux Kernel perfect (5 keer achter elkaar, in totaal zo'n 30 minuten). Ik vraag me dan ook altijd af hoe mensen kunnen beweren dat hun systeem stabiel draait, zonder dat ze de Linux Kernel hebben gecompileerd. Any insights?
Dabit-> Waarschijnlijk wel. Ik heb hier een Athlon 5000@750, en dat is hardwarematig ingesteld, d.w.z. middels solderinkjes, spoortjes en andere verbindingen (als ik het goed begrepen heb). Blijkbaar zijn die schema's bekend bij sommige hardwareboys. Wellicht dat je daar iemand in kent die je verder wil helpen?

Anders kun je ook in pricewatch kijken naar iemand die die Athlon 500@750 verkoopt en hem of haar daarom vragen.
Mhmm... Ik wilde net mijn cache van mijn Athlon 500@750 eens opschroeven naar 2/5 (hij is indertijd zelfs op 1/2 getest, maar om stabiliteits- en voorzorgsmaategelen op 1/3 gezet) in plaats van de vastgebakken 1/3, maar dat werd een zeer spontane edoch knoertharde reboot. Oppassen dus met dit proggie.
Zonoskar:

de enige goede manier om een systeem te testen op stabiliteit is als alle onderdelen van het systeem maximaal belast worden. Dit is in de praktijk erg lastig te realiseren. Dus je moet, net als bij 3D, meerdere testen draaien om te kijken of het stabiel is. En dan ook nog eens bij een omgevingstemperatuur van 30 graden ofzo en een slechte netspanning. (kijk maar eens op LAN/Demo parties hoeveel PC's daar 'opeens' instabiel worden door een combinatie van factoren.

ijzer7: Enig idee waar dat soort hardwareboys rondlopen?
voor 1/2 cache staan die 4 weerstanden zo: (c is weerstand aanwezig, o is geen weerstand aanwezig)

c o o c

en voor 1/3 cache:
o c c 0

Er zijn dus nog aardig wat combinaties mogelijk.

DaBit
ijzer7: overklokken van een athlon staat onder andere beschreven op www.tomshardware.com
kun je je eigenoverklok apparaatje bouwen
vanfaag mijn GFD binnen net K7M geduwd woeeeeaaaa met standaard koeling case open en 1,7 volt 500@750 ik heb nog een MC1000 peltier koeling liggen als ik die erop heb ga ik het zo proberen: opstarten naar 800/810 met 90mhz fsb en in windows cache terugzetten naar 2/5 of 1/3 met L2 proggie en dan met SFSB verder naar 103 ofzo die peltier hield de cel 366@616 onder het vriespunt en als dit al mogelijk is met standaard koeling who knows 900?
als ie stabiel is hoef ik dat maar 1 keer te doen want hij staat dag en nacht te "grazen" doe hem nooit uit.
elfretto-> Thx, maar ik ken het documentje van "der tommie", maar omdat mijn athlonnetje al bruut overclocked is wilde ik alleen de cache op 1/2 zetten om de laatste frames er nog uit te persen? Tweaker ik? ;)
