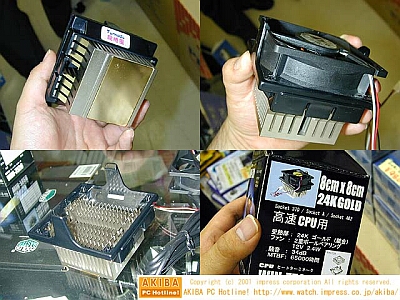

Dankzij een nieuwssubmit van JAMF kunnen we allemaal genieten van pics van een enorme heatsink & fan combo met een 24k vergulde basis. Enige wat opvalt aan de plaatjes is dat er geen mogelijkheid is om de HSF op het moederbord te bevestigen, wat toch wel vreemd is gezien de grootte van het apparaat. Check hieronder een verkleinde versie:
Reacties (23)
Reflecteerd goud niet warmte???
Volgens mij zijn in de McLaren F1 GT wagen een aantal rollen goudtape ( ongeveer voor 8000 piekkies) verwerkt om de wagen te beschermen tegen de hitte door de warmte te reflecteren.
Als dat zo is wordt je proc natuurlijk gloeiend heet
Volgens mij zijn in de McLaren F1 GT wagen een aantal rollen goudtape ( ongeveer voor 8000 piekkies) verwerkt om de wagen te beschermen tegen de hitte door de warmte te reflecteren.
Als dat zo is wordt je proc natuurlijk gloeiend heet
edit:
Thanx bomba23 , Natuurkude examen is al 4 jaar geleden en ben (nogsteeds) niet helemaal wakker
Thanx bomba23 , Natuurkude examen is al 4 jaar geleden en ben (nogsteeds) niet helemaal wakker
dat heb je ook met alluminium folie, goud is een prina geleider, kijk maar naar vergulde aansluitingen van bijv. audio apparatuur...
[off-topic]
Voor op je stereo zijn de pluggen vaak verguld om een andere reden. Namelijk: GoudOxide geleid ook ontzettend goed, in tegenstelling tot koperoxide of de oxide op gewoon metaal.
Dus niet alleen geleid het dan goed, maar blijft het vooral goed geleiden. Normaal zal na een 6 maanden anders de kwaliteit van het signaal snel minder goed worden.
[/off-topic]
Voor op je stereo zijn de pluggen vaak verguld om een andere reden. Namelijk: GoudOxide geleid ook ontzettend goed, in tegenstelling tot koperoxide of de oxide op gewoon metaal.
Dus niet alleen geleid het dan goed, maar blijft het vooral goed geleiden. Normaal zal na een 6 maanden anders de kwaliteit van het signaal snel minder goed worden.
[/off-topic]
zou je mij mischien even uit kunnen leggen wat goud oxide is? bij mijn weten word goud gebruikt omdat het niet oxideert.
koper, zilver, en aluminium wel.
qua geleiding is het zeker weten een erg slechte optie.. dan kan je beter voor zilver kiezen.
ik geloof dat zilver en koper beide 2.5 x zo goed geleiden als goud, alleen worden vergulde pluggen nogal eens gebruikt in de audio omdat ze nooit gaan 'kraken' .. zacht materiaal en niet oxiderend.
koper, zilver, en aluminium wel.
qua geleiding is het zeker weten een erg slechte optie.. dan kan je beter voor zilver kiezen.
ik geloof dat zilver en koper beide 2.5 x zo goed geleiden als goud, alleen worden vergulde pluggen nogal eens gebruikt in de audio omdat ze nooit gaan 'kraken' .. zacht materiaal en niet oxiderend.
:strip_exif()/u/11987/avatar%2520small.gif?f=community){kind=avatar}
Euh goudoxide? Wat moet ik me daar precies bij voorstellen? Bij mijn weten oxideert goud nl. niet
Au2O3 bestaat wel maar om nou te zeggen dat dit onder "normale" omstandigheden ontstaat. Bij 'huiskameromstandigheden' zal je in ieder geval weinig last hebben van het wegoxideren van je gouden plug
Au2O3 bestaat wel maar om nou te zeggen dat dit onder "normale" omstandigheden ontstaat. Bij 'huiskameromstandigheden' zal je in ieder geval weinig last hebben van het wegoxideren van je gouden plug
volgens mij hebben we het dan over twee soorten warmte,.... stralingswarmte igv F1 en contact warmte igv je porocessor..... nou wil het zijn dat goud best een goede warmte geleider is....... okay, koper is beter, maar dat oxideerd te snel waardoor je qua warmtegeleiding waardeloos koperoxide krijgt.
Goud reflecteerd inderdaad heel goed, maar dat speelt hier geen rol. De gouden bodem wordt op de CPU gezet, waardoor de warmteoverdracht dmv geleiding plaatsvindt.
Wat wel handig is om te weten is dan het warmtegeleidend vermogen. Deze (301 W/m-K) blijkt dus vrijwel precies tussen die van koper (385) en aluminium (210) te zitten. Ofwel een koperen onderkant werkt gewoon veel beter. En is bovendien veel goedkoper. Weggegooid geld dus
, het lijkt alleen maar stoer.
Wat wel handig is om te weten is dan het warmtegeleidend vermogen. Deze (301 W/m-K) blijkt dus vrijwel precies tussen die van koper (385) en aluminium (210) te zitten. Ofwel een koperen onderkant werkt gewoon veel beter. En is bovendien veel goedkoper. Weggegooid geld dus
, het lijkt alleen maar stoer.
De reflectiviteit van metaal speelt wel degelijk een rol bij een metaal-metaal interface. Door de microscopische ruwheid van twee metalen vlakken sluiten deze nooit perfect op elkaar aan. De warmte tussen de twee metalen wordt daardoor overgrdagen door de kleine luchtkussentjes die er tussen blijven zitten, via convectie en straling.
Door de zachtheid van goud zullen er echter meer echte contactpunten zijn en zoals hierboven al opgemerkt, oxideert het nauwelijks, zodat de warmteoverdrachtscoëfficiënt waarschijnlijk zal toenemen, mist je niet te veel arctic gel tussen gooit.
Ik hoop dat de Athlons nog een tijdje door blijven verhitten. Binnenkort is de koeler het meest technologisch geavanceerde wat in je compu zit. Mooi hoor.
Door de zachtheid van goud zullen er echter meer echte contactpunten zijn en zoals hierboven al opgemerkt, oxideert het nauwelijks, zodat de warmteoverdrachtscoëfficiënt waarschijnlijk zal toenemen, mist je niet te veel arctic gel tussen gooit.
Ik hoop dat de Athlons nog een tijdje door blijven verhitten. Binnenkort is de koeler het meest technologisch geavanceerde wat in je compu zit. Mooi hoor.
:strip_icc():strip_exif()/u/22565/spectrum3.jpg?f=community){kind=small}
idd. straks is je processor duurder dan je hele PC bij elkaar
Dan worden die Golden Orbs misschien toch nog wel goede koelertjes
Dan worden die Golden Orbs misschien toch nog wel goede koelertjes
/u/24256/crop563b59e78b723.png?f=community){kind=small}
Nee - Goud is juist een hele goede geleider. Maar nauwelijks veel beter dan bv. Koper. Ik geloof dat het verschil enkele procenten is.
:strip_icc():strip_exif()/u/16043/modriaan-compositie_dambord.jpg?f=community){kind=small}
Goud is volgens mij een veel slechtere warmte geleider dan zilver.
De reden waarom audio-aansluitingen wel met goud kunen is omdat goud een veel betere electrische geleider is.
VOlgens mij halen sommigen hier die 2 dingen door elkaar
De reden waarom audio-aansluitingen wel met goud kunen is omdat goud een veel betere electrische geleider is.
VOlgens mij halen sommigen hier die 2 dingen door elkaar
:strip_exif()/u/575/output_4QII01.gif?f=community){kind=small}
goud geleid warmte slechter als zilver en koper.
zie hier:
http://titanicmetme.jero.cc/materiaalrekenen.html
het kan verder ook minder warmte opnemen als koper of zilver.
dusseeh... ziet er leuk uit , werkt niet beter waarschijnlijk.
zie hier:
http://titanicmetme.jero.cc/materiaalrekenen.html
het kan verder ook minder warmte opnemen als koper of zilver.
dusseeh... ziet er leuk uit , werkt niet beter waarschijnlijk.
Dit zijn twee heel verschillende stofeigenschappen, electrisch geleidingsvermogen heeft te maken met de hoeveelheid vrije electronen en het gemak waarmee deze zich door het metaal kunnen bewegen, warmtegeleidingsvermogen heeft te maken met de beweeglijkheid van de atomen in het rooster.
Precies. Daarom is er ook een Silverado, en geen 'Golderado'.
Alleen Diamant is beter. Maar wat duur
Alleen Diamant is beter. Maar wat duur
lol volgens mij moet jij je natuurkunde examen maar nog een keertje overdoen. Elektrische geleiding en thermische geleiding zijn namelijk percies hetherzelfde.
Lijkt mij juist dat diegene die dat apparaat in elkaar gezet heeft, de klem is vergeten te monteren. Je zit toch duidelijk in het midden van de heatsink een brede uitsparing lopenEnige wat opvalt aan de plaatjes is dat er geen mogelijkheid is om de HSF op het moederbord te bevestigen, wat toch wel vreemd is gezien de grootte van het apparaat
Goud als warmtegeleiding is inderdaad een goede keus, al denk ik dat zilver beter gaat. Zilver kun je echter niet makkelijk toepassen, vanwege oxidatie. Hier een tabel met metalen en warmtecoefficenten. Link: http://titanicmetme.jero.cc/materiaalrekenen.html
Umm.. ZIlver oxideerd niet.
FF Binas pakken
Au 3+ + 3 e- <-> Au(s) +1,50 (Goud)
Ag + + e- <-> Ag(s) + 0,80 (Zilver)
Cu 2+ + 2 e- <-> Cu(s) + 0,34 (Koper)
Ff voor de niet-scheikundige: dit zijn de halfrecties van koper, zilver en goud tot koperionen, zilverionen en goudionen (dat zit in oxides, metaalionen). Hoe hoger iets staat in de rechterkolom, hoe moeilijker het reageert, en hoe lager het staat in de linkerkolom, hoe makkelijker het reageert (als de kolom van hoog naar laag is gesorteerd aan de hand van de getalletjes). Hier zie je dus dat zilver minder snel (en met minder stoffen) reageerd dan koper (met redoxreacties iig, maar oxidatie ís een redoxreactie). Als zilver dus een probleem zou zijn ivm oxidatie is koper helemáál slecht. Maare hoe kom je erbij dat dat het geval is?
FF Binas pakken
Au 3+ + 3 e- <-> Au(s) +1,50 (Goud)
Ag + + e- <-> Ag(s) + 0,80 (Zilver)
Cu 2+ + 2 e- <-> Cu(s) + 0,34 (Koper)
Ff voor de niet-scheikundige: dit zijn de halfrecties van koper, zilver en goud tot koperionen, zilverionen en goudionen (dat zit in oxides, metaalionen). Hoe hoger iets staat in de rechterkolom, hoe moeilijker het reageert, en hoe lager het staat in de linkerkolom, hoe makkelijker het reageert (als de kolom van hoog naar laag is gesorteerd aan de hand van de getalletjes). Hier zie je dus dat zilver minder snel (en met minder stoffen) reageerd dan koper (met redoxreacties iig, maar oxidatie ís een redoxreactie). Als zilver dus een probleem zou zijn ivm oxidatie is koper helemáál slecht. Maare hoe kom je erbij dat dat het geval is?
Dit soort halfreacties wordt pas interresant als er een stof is die de vrijgekomen elektronen opneemt, en daarbij als oxidator nog eens sterk genoeg is. Daarbij gelden deze reacties in waterig milieu.
Met andere woorden, deze reacties zijn voor de situatie in deze vorm niet toepasbaar, omdat in een computer bij voorkeur nu net geen waterig milieu heerst.
Het waterig milieu in al dan niet aangezuurde vorm is nodig om elektronenoverdracht mogelijk te maken, zonder elektronenoverdracht geen reactie.
Als koper aan de lucht reageert is dat NIET met zuurstof, maar met koolstofdioxide in vochtige lucht, dit levert op de lange duur de karakteristieke groene kleur van kopercarbonaat.
Goud reageert niet aan de lucht.
Zilver reageert aan de lucht met zwaveldioxide, ook dit weer in vochtige lucht.
Nu even heel practisch, Aluminium reageert van de in een computer toegepaste materialen verreweg het gemakkelijkst, waarom wordt dit metaal dan toch op grote schaal toegepast? Als aluminium oxideert ontstaat een dun, ondoordringbaar oxidelaagje, waardoor de oxidatie niet verder kan gaan. Daarom is aluminium over het algemeen zo gewild in diverse toepassingen.
Conclusie: In geen enkele computer zijn omstandigheden te vinden waar goud, zilver, of koper gaan oxideren. De keus is dan ook een kwestie van de gevuldheid van de portemonnee.
Met andere woorden, deze reacties zijn voor de situatie in deze vorm niet toepasbaar, omdat in een computer bij voorkeur nu net geen waterig milieu heerst.
Het waterig milieu in al dan niet aangezuurde vorm is nodig om elektronenoverdracht mogelijk te maken, zonder elektronenoverdracht geen reactie.
Als koper aan de lucht reageert is dat NIET met zuurstof, maar met koolstofdioxide in vochtige lucht, dit levert op de lange duur de karakteristieke groene kleur van kopercarbonaat.
Goud reageert niet aan de lucht.
Zilver reageert aan de lucht met zwaveldioxide, ook dit weer in vochtige lucht.
Nu even heel practisch, Aluminium reageert van de in een computer toegepaste materialen verreweg het gemakkelijkst, waarom wordt dit metaal dan toch op grote schaal toegepast? Als aluminium oxideert ontstaat een dun, ondoordringbaar oxidelaagje, waardoor de oxidatie niet verder kan gaan. Daarom is aluminium over het algemeen zo gewild in diverse toepassingen.
Conclusie: In geen enkele computer zijn omstandigheden te vinden waar goud, zilver, of koper gaan oxideren. De keus is dan ook een kwestie van de gevuldheid van de portemonnee.
:strip_icc():strip_exif()/u/5634/crop616bfdd3d480f_cropped.jpg?f=community){kind=small}
die heb ik zelf al een hele tijd thuis in gebruik, en lever hem regelmatig bij systempjes voor vrienden. Geen geweldige performer maar zekers niet slecht en hijs fluisterstil. Als je er een Delta 80mm of Panaflo 80mm op zou zetten gaat de prestatie flink omhoog.
iig mn oude eerste (pre)view staat op http://www.majic.nl/win7528/
plaatjes zijn alleen ff broken link , kan niet updaten nu zit op mn werk
dingejtes kosten 65 piek , o.a. bij breetcomputers te halen *reclame*
iig mn oude eerste (pre)view staat op http://www.majic.nl/win7528/
plaatjes zijn alleen ff broken link , kan niet updaten nu zit op mn werk
dingejtes kosten 65 piek , o.a. bij breetcomputers te halen *reclame*
Als ik de plaatjes zo zie is er meer dan alleen de basis verguld of zie ik dat verkeerd?
Die klem bevestigt hem aan de socket, er is geen mogelijkheid om 'm met 4 schroeven aan je mobo te bevstigen (stabieler)
Waarom kiezen ze dan voor goud om stoer te doen, zilver is dan toch nog beter? Dacht ik?
