ATX PSU inschakelen zonder moederbord

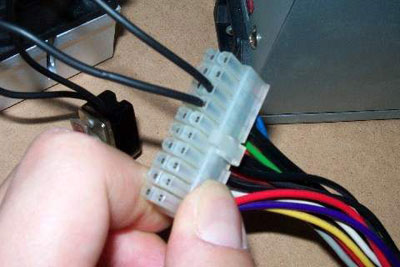

Het volk van GideonTech.com heeft een kort guide on-line gezet voor mensen die hun ATX powersupply willen inschakelen zonder hulp van een moederbord, vooral handig voor mensen die wat extra stroom nodig hebben voor de extra fans in hun kast. De benodigdheden: Een powersupply en een SPDT (single pull, double throw) schakelaar. De schakelaar sluit je aan op pin 13 en 14 (zwart en groen) en klaar is Kees:

To test if the little mod worked, we will attach a small heatsink with a molex connected fan to the power supply. We turned the power supply switch to the on position after attaching our SPDT switch. The SPDT switch will be used to power on/off the unit from now on. It is fortunate we have both switches to utilize, but if you are stuck without a master on/off switch on your PSU, the SPDT can be used instead. And there you have it, we have our little heatsink spinning up just fine. Make sure when you plug more devices onto your extra PSU, to power down first to prevent any sparks and failures. Take it from us : ) Good luck!

Surf voor het hele artikel inclusief plaatjes naar GideonTech.com

Reacties (36)

[_JGC_]

Gebruik een 12V relais en klap em tussen de 12V en ground van je huidige voeding om je ATX voeding tegelijk aan te zetten met je huidige ATX voeding. Voor huidige AT voedingen gebruik je gewoon de doorlusstekker die daar op zit.

[zork]

Leuk! Kan ik zonder mobo en grut in de kast beter met m'n fans experimenteren! Maar zou zo'n SPDT schakelaar bij de gewone electronicaboer te koop zijn, en hoe duur is zo'n schakelaar...wat stelt die schakelaar eigenlijk voor (wat doet het ).

[bennierex]

Verbindt volgens mij gewoon pin13 met pin14 als ie aan moet (ze zeggen dat het ook gewoon met een draadje kan, maar da's alleen handig met een schakelaar op de voeding zelf). Een gewone schakelaar zou dus gewoon moeten werken.

[_JGC_]

Zolang je pin13 (groen) aan een willekeurige zwarte draad hangt is het goed.

[roelio]

die schakelaar lijkt door die afkorting van de naam misschien een heel specialistisch iets, maar werkelijk iedere electronica onderdelenzaak (zelfs veel klus/bouwmarkten) hebben deze schakelaar liggen...

edit:
volgens mij kost zo'n ding iets van max. 5 gulden

[axis]

Je kan de voedingen ook aan elkaar solderen.. staat ook ergens op virtualhideout.. ik heb een relais gebruikt om een ledje te zien dat rood is als mijn pc uit is, en groen als ie aan is, net als op mijn versterker (op de paarse draad staat altijd +5V, ook al staat ie uit)

[_JGC_]

Ja, heb ik ooit een schema van gehad. Was wel praktisch: je mobo schakelde gewoon 2 voedingen. Veel goedkoper dan een relais zoals ik eerder beschreef, maar het vereist ff wat zoekwerk

[Epsilon]

dat was nou net het probleem van een ATX voeding, die kon je niet zonder mobo aan en uitzetten. Dus een relais was niet mogelijk.

[_JGC_]

Ik bedoel dus om em als 2e voeding te gebruiken icm nog een andere voeding. Als jij 12V door een relais stuurt, zal ie contact maken. Als je de andere 2 pinnen van dat relais nou net zo aansluit als in dit artikel met die schakelaar zal je 2e voeding inschakelen zodra er 12V output uit je 1e komt.

[Anoniem: 2360]

yep, dat werkt nog makkelijker dan een aparte schakelaar. Gewoon de groene draden verbinden moest al genoeg zijn d8 ik en een ground naturlijk.
Heb ook wel eens gehoord dat de grijze ook doorverbonden moesten worden, of is dat niet nodig.

[Anoniem: 29173]

handig voor peltier

http://www.waterkoeling.nl/artikelen/voeding. shtml

[Anoniem: 15061]

Jaysus... Een beschrijving op 3 pagina's hoe je twee draadjes verbindt...

Samenvatting hele artikel:

Zet een schakelaar tussen pin 13 en 14 (groen en zwart).

Zo, nu terug naar de schuur om met de decoupeerzaag mijn P2B bord in een AT kastje te frotten.

[Anoniem: 14842]

Maareuh, iedereen vindt dit handig om te expirimenteren met de fans enzo. Maar daarvoor gebruik je toch gewoon een externe transformator?

Ik gebruik gewoon een 12v trafo van mijn halogeenlampjes, die draden komen precies achter mijn systeemkast uit En dan heb je ook niet de kans dat je je mobo opblaast...

Dacht ik hoor...

Oja: en je hebt f ectief 60Watt meer voeding, de voeding van je PC hoeft geen stroom meer te leveren aan de fans...

[de-don]

Dit truukje gebruik ik al jaren om te controleren of voedingen nog goed zijn

Is Inderdaad de licht groene met any zwarte kortsluiten, wat ik altijd met een uitgevouwen paperclip doen.

[Anoniem: 7083]

Nou had ik toevallig gister een tweede voeding erin gezet.
Gewoon een stroomkabeltje van de standaard voeding verbinden met een relais samen met de groene en zwarte draad van de tweede voeding.

Dit heb ik vastgezet in de 2 voeding en de overbodige draden verwijderd. Nu is dus gemakkelijk te gebruiken in andere pc's

[Anoniem: 13806]

of pak een oude at voeding

[flat]

ik wil niet lullig doen, maar dit is toch geen nieuws?
ten eerste heeft het niet echt nieuwswaarde, en ten tweede is dit al zeer lang bekend...

[4POX]

Ik wil niet lullig doen, Maar vroeger toen t.net nog een hoog tweak gehalte had had je dagelijks van dit soort nieuws...

En ik vind dit erg interressant,,

[flat]

ja, okee... ik bedoel wie ben ik om te zeggen dat jij dit niet interessant mag vinden?

maar ik vind dit dus meer iets voor op 't forum...

[Anoniem: 4106]

Het heeft inderdaad niet echt een groot nieuws gehalte, maar tussen ons bevinden zich ook nog beginnede Tweakers. Als je het niet interessant vindt (titel zegt voldoende) dan hoef je het ook niet te lezen.

[Roland684]

het inschakelen van de PSU is geen nieuws, dat gideontech hier een guide voor online heeft gezet wel

[NuKeFaCe]

JEP .. heb het gewoon in het boekje van m'n moederbord opgezocht welke pinnetjes voor de POWERON waren )))
