Door , , 14 reacties
Bron: VR-Zone

Voor mensen die na het lezen van de Pentium 4 overclocking guide meteen aan de slag wilden maar tot ondekking kwamen dat hun moederbord geen voltage-tweaks heeft is er nog een alternatief. VR-Zone heeft namelijk aan de hand van Intel's techdocs uitgevogeld hoe je het core voltage kunt aanpassen door de pinnetjes op de processor met elkaar te verbinden:

After reading through the datasheet of the Pentium 4, there is a way to increase the VCore voltage by using the method of shorting the pins. This method is much similar to the Celeron Mod done previously.

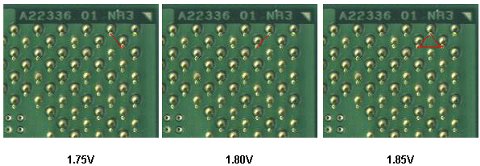

There are 5 processor pins that set the VCore voltage VID0, VID1, VID2, VID3 and VID4. The default voltage for Pentium 4 1.4Ghz and 1.5Ghz is at 1.70V. The bit "1" denotes HIGH while the bit "0" denote LOW. Therefore at 1.70V, the VID1 and VID2 are at HIGH while the rest at LOW. In order to get 1.75V, you just need to get VID1 at LOW by shorting the VID3 and VID1 using a copper wire looping around the 2 pins. To get 1.80V, just short VID2 and VID3. To get 1.85V which is the max, just short 3 pins VID1, VID2 and VID3 together. Pics below show how this mod was done:
Pentium 4 voltage mod

Lees meer over

Moderatie-faq Wijzig weergave

Reacties (14)

Je kunt natuurlijk ook gebruik maken van de alom bekende silvercontact paint. Wordt gebruikt om gebroken draden in autoachterruiten te repareren.
Met behulp van een speld (als een soort penceel) kan het contactje "getrokken" worden en voila, 1,7 volt moet geen probleem zijn, in je achterruit gaat er 12 v doorheen.
a. je loopt niet het risico de contacten te oververhitten c.q. ongewilde contacten te leggen;
b: je kunt altijd de contacten heel gemakkelijk "weer vrij" maken;
b: je loopt niet het risico dat ongewilde sluiting wordt veroorzaakt bij het inpluggen van de processor.
Eeuhh...

Staan die pinnetjes in het echt niet _heel erg_ dicht op elkaar ?

Kom je daar uberhaupt met een normale soldeerbout met fijne tip tussen, zonder 4 pootjes aan elkaar te solderen ?
een zal dit dan ook met een hb-potloodje werken ?
grafiet (potlood) is slechts halfgeleider, het lijkt mij dat hier meer geleidingsvermogen nodig is, maar het is te proberen natuurlijk....
halfgeleider...je weet dus echt niet waar je het over hebt...
hoezo?
wat ik bedoel is dat een van 6 (of 5) electronenplaatsen steeds vrij is, de electronen kunnen dus niet helemaal "vrij" bewegen.

hoe noem je dat dan ook alweer???
Het zou ook fijn zijn als ze op die manier konder uitvinden hoe de multyply-lock te omzeilen. Net als de AMD processoren dus. Echter denk ik dat ze daar bij Intel rekening mee gehouden hebben en dus, net als de vorige processoren, de multyply als het ware ergens intern zit verwerkt. :( Jammer....
de multiplier wordt er in geflashd, niet zols met amd met een paar externe briggetjes... er valt nagenoeg niks aan te doen tenzij een Intel employee zijn NDA vorbij lult... en dan nog is de kans heel klein, want herflashen kan misschien wel helemaal niet

edit:typo
Lijk mij wel een beetje prigelwerk om het voor elkaar te krijgen. Als je draaitje te dik is dan zal waarschijnlijk de CPU niet meer in de socket passen.
Ik vindt dat de CPU fabrikanten wel steedts meer moeite doen om het overkloken van de CPU moeilijk te maken.
Ligt het nou aan mij, of is het werkelijk een beetje raar om nu al aan je P4 te gaan solderen. Je kunt natuurlijk dezelfde mod ook aan je mobo uitvoeren, maar 'k blijf het link vinden met een mobo-mem-proc combo van 2000 + guldentjes. Nou ja, daarom heet het waarschijnlijk www.tweakers.net :)
Je hoeft toch niet perse te solderen? Ze zeggen dat je gewoon een draadje om de pinnen kan wikkelen. Dan denk ik weer van:"Moet wel een heel dun draadje zijn, anders komt de proc. niet goed in de socket te zitten. En je mag ook wel heel goed oppassen voor contactsluiting. Stel je voor dat het draadje per ongeluk de verkeerde pin aanraakt en de hele boel inclusief mobo en geheugen opblaast. Duur geintje...
Je hoeft natuurlijk niet alle 3 aan elkaar te doen, een /\ vorm is genoeg, dat moet ook met potlood kunnen omdat de pinnetjes aan de buitenkant zitten, toch?
Ehm.. die proc zit toch gewoon in een socket.

Zou je aan de onderkant van je mobo dan niet makkelijker kunnen patchen? Misschien lopen er zelfs wel spoortjes (moet dan natuurlijk wel aan de component layer zijn!). Misschien kan iemand daar is naar kijken.

Hoe dik zijn die pinnetjes eigenlijk en wat is de afstand. Je zou anders ook een dun plaatje metaal kunnen nemen en daar 3 gaatjes in boren. Het zijn maar een paar ideetjes...
Zou het ook niet mogelijk zijn om via een potlootstreepje de voltage te verhogen? Dit werkte ook bij de Durons namelijk. Lijkt mij een stuk saver om dat op die manier te doen....
