Asus K7V -> K7V-T ombouw voor Thunderbird

Op de Duitse site van Tom's Hardware Guide is een handleiding neergezet hoe je een Asus K7V kan ombouwen naar een K7V-T, zodat je er ook een Thunderbird op kan prikken. De benodigdheden zijn 4 SMD-condensatoren van 20 pF, 3 SMD-weerstanden van 4k7 Ohm en een goed geoefende soldeerhand.

Met fotos is duidelijk aangegeven wat er moet gebeuren in de vorm van "voor" en "na" afbeeldingen: onderaan de processorvoet moeten de 4 SMD-condensatoren worden gesoldeerd en tussen de DIP-switch en de DIMM-sockets moeten er weerstanden verwijderd/geplaatst worden.

De vertaalde "conclusie":

Door de installatie van de extra bouwelementen kan na de ombouw iedere processor met Slot-A-interface gebruikt worden en stabiel werken. Wij hebben de modificatie op een Asus K7V voorgedaan en de AMD Athlon Thunderbird met 1000 Mhz gebruikt met het volgende resultaat: terwijl de processor op het moederbord in standaardtoestand bij 1000 MHz zeer instabiel liep en een tegenvallende prestatie liet zien, gaf het moederbord na de ombouw geen enkel probleem meer.

Tevens is het nu mogelijk de CPU in samenspel met een bescheiden spanningsverhoging tot maximaal 1100 MHz over te klokken - mits goed gekoeld. De soldeerwerkzaamheden zouden alleen door geoefende knutselaars uitgevoerd moeten worden, omdat in het bijzonder de plaatsing van de SMD-condensatoren aan de onderzijde van het processorslot een hoge precisie eisen. Anderzijds kan door te grote warmteontwikkeling het moederbord snel beschadigd raken. In ieder geval bespaart onze schakeling de aanschaf van een volledig nieuw moederbord met de KT133 chipset, mits een Slot-A processor wordt ingezet.

In hoeverre een KX133 moederbord met een Slot-A/Socket-A-adapter werkt, hebben we nog niet getest. Denkbaar is een combinatie van een AMD Thunderbird of Duron met een niet meer helemaal nieuw KX133 board. Zo gauw wij met dit thema positieve ervaringen hebben, zullen we deze in een spannend artikel publiceren. Tot dan wensen wij veel succes met het ombouwen en tunen.

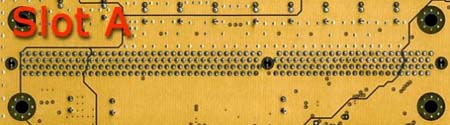

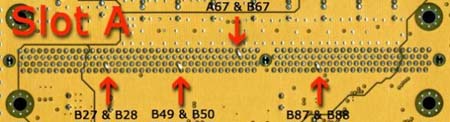

De processorvoet vóór en na de modificatie:

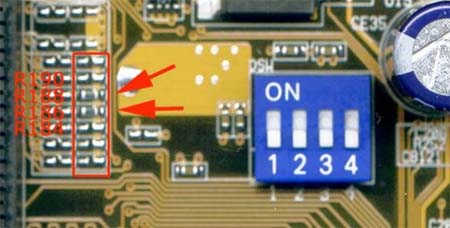

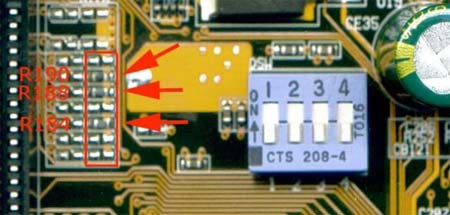

De weerstanden vóór en na de modificatie:

Veel dank aan Electronized voor de tip en het vertalen van de Duitse conclusie!!

Reacties (20)

[Verwijderd]

Voor het gemak hebben ze er ook even andere dipswitches opgezet zeker. Dit geloof je toch zeker niet

[Concrete]

Inderdaad, dit zijn geen voor/na-foto's, maar K7V/K7V-T-foto's!!

* 786562 Concrete

[zonoskar]

Nee joh, da's gewoon de lichtinval die net anders is

[The Jester]

Het zijn twee verschillende bordjes: kijk maar ff naar die condensator die linksboven de dipswitches zit

Concrete was me voor. (En had ook nog eens een scherper blik dan ondergetekende )

[Verwijderd]

Zou wel gaaf zijn, dat ie na solderen gewoon verandert in een echte K7V-T met dipswitches en al.. hehehe

Maar het is dus niet zo dat ze een bordje naar de **** hebben geholpen en dus een nieuwe moesten pakken. jammer, was wel leuk geweest...

[FatalError]

Een vriend van me heeft een Thunderbird 700 op zijn K7V ziten en dat loopt, op kleine problemen na (drivers waarschijnlijk), heel erg goed.

Zo'n ombouw is voor veel mensen die af en toe een soldeerbout vasthouden wel redelijk te doen denk ik. Alleen dat SMD is inderdaad klote, dan moet je echt wel een pincet en kleine soldeerpunt hebben.
Ik heb al 2 mobo's 'verbouwd', als je dat voor het eerst doet is het ff eng, maar er kan weinig fout gaan als je de beschrijving volgt.

[Ricochet]

Ik denk dat je vriend last heeft van de verschillen in de interface. De Athlon "classic" heeft een open-drain interface en de Thunderbird een Push/Pull interface. Dit hebben ze bij AMD express gedaan om de T-bird hoger te kunnen klokken in de toekomst. Vandaar dat het meer dan onwaarschijnlijk is dat er op grote schaal converters komen voor slot A moederborden zoals bij de Intel tegenwoordig gebruikelijk is. Je moet namelijk zelf je mobo modificeren.

Die vriend van je heeft eigenlijk verdomd veel mazzel dat ie uberhaupt een T-bird in slot A vorm heeft verkregen en dat ie het daarna ook nog eens doet op zijn mobo.


* 786562 Ricochet

[FatalError]

Het is eigenlijk alleen Half-life dat af en toe vast loopt. In het begin had hij wel stabiliteitsproblemen, maar nieuwe drivers hebben ze allemaal weggenomen (behalve die van Half-life).
Ik ga hem maar adviseren weer nieuwere drivers/bios te installeren, kans is groot dat het dan perfect werkt.

[Verwijderd]

!! mesen kijk dan toch een GOED!!!

dipswitch is andere kleur.. maybe is dat een ander gedeelte op de mobo....

de condensators rechts zijn ook andre kleur en zo zie je wel meer verschillen op de mobo... gewoon goed kijken

[@r!k]

De k7v heeft maar 1 dipswitch erop zitten dus dit is geen andere plek op het moederbord. Dat zou trouwens wel heel erg oplichterij zijn als dit zo was aangezien je dan de verkeerde weerstandjes zou zolderen.

[Verwijderd]

Je bent wel een bikkel als dat 'durft'...Ik zou als de dood zijn dat ik mn mammiebord om zeep zou helpen. Dan voel jeje

[Paul]

Nee, dan heb je (uiteraard) geen raid, die zit op een aparte (highpoint?) controller...

En dat de mobo's verschillen is toch niet erg, het gaat om de modificaties. Het onderste dip-switchblokje is lichter van kleur, en heeft cijfertjes rechts. Die hebben ze ook niet omgewiseld hoor...

[Verwijderd]

ik heb een k7v en kvv-t en dit zijn dus foto's van beide planken.....

Duh!

[Verwijderd]

ik zie dat de 2 mobo's verschillen (let maar op de condensator rechts)..
doet dat dan niet mee veranderd worden?

[witchdoc]

't is niet omdat een component er anders uit ziet dat ie ook daadwerkelijk anders is he.
Het verschil zit'm waarschijnlijk gewoon in de leverancier of gewoon de batch van de leverancier.

[Verwijderd]

Nou alleen de dipswitches al zien er anders uit hoor... das over duidelijk...

[Dj Neo Ziggy]

Kijk het zit zo. Ze waren dus flink bezig, toen ze klaar waren hebben ze het zooitje opgeblazen
"Ach wat pakken gewoon een nieuw mobo"

[Verwijderd]

leuk, maar heb je dan ook echt de raid functie?

[Verwijderd]

Goed nieuws voor de ASUS K7V bezitters
Kan het oude bordje nog nieuw leven ingeblazen worden. Tenminste, als je een vaste hand hebt, want die smdtjes zijn rotdingen om met de bout te plaatsen
Alleen jammer dat de thunderbird Slot A niet overal en op elke snelheid te verkrijgen is 700MHz heb ik wel in slot a gezien, maar da's een beetje weinig he
En nu nog een paar benchmarks, ik ben wel benieuwd hoe groot de afwijkingen zijn met een socket thunderbird, op een gelijke plank

[Verwijderd]

waarom moet dat omgebouwd worden?
ik heb toch net een k7v met een tbird gekocht,
wekt prima, of ben ik in de war?
