Door , , 40 reacties
Bron: SuperMicro

SuperMicro is niet alleen bekend vanwege hun serverplankjes met een 'hoog klaarkomgehalte' (PcDealer's woorden , check als voorbeeld deze foto van het S2QE6 quad Xeon tafelblad), maar ook vanwege hun goddelijke server kasten. De SuperMicro SC750 en SC760-A server towers zijn al behoorlijk populair onder het tweakende volk en nu heeft SuperMicro ook een 4U rack gentroduceerd. Deze 19-incher heeft 4 hot pluggable Ultra160 SCSI bays, 6 redundant hot swappable cooling fans en een 600Watt redundant voeding . Errug coole spullen, hoewel ik vrees dat het prijskaartje navenant hoog is:

* Form Factor
  • 19" rackmount SATX
  • Supports quad, dual and single Pentium III/II
  • Xeon processor boards and ATX boards of up to 16" x 13"
* Power Supply
  • Triple redundant hot-plug power supply
  • 600 Watts of continuous power for normal operation plus 300 Watts of backup
  • Auto-switching 110/225V AC power
  • Power levels are continuously monitored
  • Power failure indicated by LED and audible alarm
  • System down-time due to power supply failure is virtually eliminated
* SCA Subsystems
  • 4 hot-plug Ultra160 SCA 3.5" SCSI drive bays (for one-inch high, 80-pin SCA SCSI drives)
  • One SAF-TE compliant SCA backplane with QLogic GEM354 Enclosure Management Controller
  • SCA backplane provides power, bus termination and configuration settings
  • RAID Level 5 configuration ensures backup for SCSI drive failures
  • SCA backplane overheat LEDs and alarm
  • Failure Drive LED, Active LED
* Cooling Subsystem
  • Six 9 cm redundant, hot-swap system cooling fans (4 intake)(2 exhaust) with LED and audible alarm to indicate fan failure
  • Two 9 cm cooling fans (exhaust)
  • Tachometer reading and overheat speed-up control
* External Drive Bays
  • One 3.5" drive bay
  • One slim drive bay
* Other Features
  • LED indicators for power on, network activity, IDE HDD activity, power supply failure, fan failure, overheat warning and SCSI drive failure
  • Alarm reset switch
  • Power ON/OFF and system reset switches
  • Chassis intrusion switch
* Dimensions
  • Width: 445 mm.
  • Height: 177 mm.
  • Depth: 660 mm.
  • Net Weight: 27 Kg. (59.4 lb.) [full system 34
  • Kg (74.81 Ib)]
  • Gross Weight: 32Kg (70.4 lb) [ full system 39 Kg (85.8 lb)

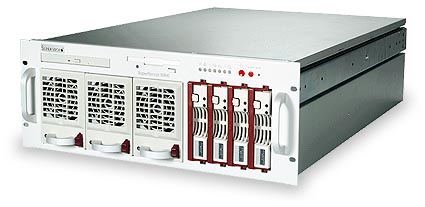

SuperMicro SC860 4U rackmount case

Thanks PcDealer voor de tip!

Moderatie-faq Wijzig weergave

Reacties (40)

Kewl! :9

Maar in de posting staat dat er 6 hot-swapable coolers in zitten, terwijl ik er op de foto toch maar 3 tel. Waar zijn die andere 3 dan?

* 786562 Bikkeltje
In een 19" rack zit genoeg ruimte voor luchtstroom achter de componenten. Het vloer oppervlak van zo'n ding is al gauw 77 x 99 cm.
Ik doelde ook niet op de luchstroom, maar over de bereikbaarheid van de coolers.

Mijn ervaring is dat de meeste racks niet altijd even goed aan de achterkant te benaderen zijn. Als dan zo'n cooler gewisseld moet worden. omdat ie bijv. kapot gaat dan is dat lastig.

Het zal trouwens in de praktijk wel meevallen. Ten eerste zal de cooler (hopelijk) niet gauw uitvallen. En een beetje systeembeheerder zorgt ervoor dat zijn rack aan de voor- en achterkant goed bereikbaar is. (no offense :)
euhhm.. standaard breedte van zo'n kastje is toch maar 600mm bij ons hoor, optioneel 800mm (diepte net hetzelfde trouwes)
<IMG SRC="<A href="http://home.wish.net/~vandijk/private/kassie1.jpg">" target=_blank>home.wish.net/~vandijk/private/kassie1.jpg"></A>
<IMG SRC="<A href="http://home.wish.net/~vandijk/private/kassie2.jpg">" target=_blank>home.wish.net/~vandijk/private/kassie2.jpg"></A>

Genoeg ruimte om overal bij te kunnen :)
Waarchijnlijk zitten er achter op nog 3. Want er wordt lucht in geblazen en uit gezogen. Zo voorkom je dat er valse lucht aan de zij kant wordt in gezogen en dat sheelt weer in temp..
Mooi, Mooier, Mooist.......
Als ik ooit nog eens die verschrikkelijke multi-processor BeoWulf ga bouwen zal ik aan dit kastje denken!

O ja, eerst de loterij nog winnen :( :(

Maar, ere wie ere toekomt: mooi is't allemaal, en voor diegenen die de prijs van een complete dikke computer alleen al aan een kast kunnen en willen uitgeven is 't vast aan aanwinst!

Voorlopig vraag ik me af wat de 'gemiddelde' gebruiker hier er mee moet - lijkt me niet het kastje om een getweakte Duron in te zetten :D
Het is natuurlijk wel intens stoer om thuis je workstation, server, knutselbak en andere troep in een rack te hebben hangen :).
Femme: Die racks zijn over het algemeen wat kloteriger met luchtcirculatie (afhankelijk van het type rack dat je hebt). Ik speel zelf basgitaar en heb een lompe rackmount versterker. Die hangt in een SKB-kloon rackcase (van 4U hoog, die amp is 2U). Dat soort rackcases kan ik zeer zwaar afraden voor apparatuur die veel warmte genereert en ook nog es warmtegevoelig zijn (oftewel: de comp van iedere tweaker :)).
Je kunt ook mooie metalen frames kopen, daar hang je je rackmount apparatuur dan in, die voor de rest helemaal open is. Totaal niet vervoerbaar (hoewel, quiklok (www.quiklok.com) heeft wat van die studiokarretjes met wieltjes eronder. Kun je een hoop spul in kwijt. Is volgens mij niet berekend op gewicht van 5 servers :)), maar wel lekker open. Kun je nog een mooie bureaufan erop richten! :D
Absoluut.
Probleem is alleen dat die rackmountkasten errug duur zijn :(
Ik wilde er een paar kopen, maar daar ben ik toch maar weer vanafgestapt, toen ik hoorde dat de goedkooste plm 1000,- kostte.
euhhm; ik wil je best een rackje leveren voor 555 florretjes hoor (btw ex natuurlijk :))
Nadeel is wel dat ie maar 6U hoog is.
maar een 12U is nog steeds minder dan 700 piek hoor
Voorlopig vraag ik me af wat de 'gemiddelde' gebruiker hier er mee moet
Wil jij mij vertellen dat hier de gemiddelde gebruiker op tweakers zit???
Dachutnie!!!!
over de prijs van zo'n ding, niet alleen de aanschaf is duur, ook de drives ed zijn duurder in hotswappable formaat om nog maar te zwijgen van je stroomrekening met zo'n voeding!
* 786562 ThaVinny
Mwah, een hot-swappable SCSI schijf is maar plm. 100,- - 150,- duurder dan een gewone 68-pins. Wat betaal je momenteel voor een 18 GB 7200 RPM? Minder dan 1000,- gloofk.
Maar hey, het stroomverbruik is niet echt meer dan met 1 x 250 Watt voeding, hoor. Natuurlijk zit er een paar Watt verbruik per hot-swappable voeding aan zelfinductie (of hoe heette dat ook al weer, natuurkunde is toch al wel weer 15 jaar geleden :) ) maar verder zitten er 3 x 300 Watt voedingen in om maximaal 600 Watt te kunnen leveren (1tje is dus redundant) en als je maar 300 Watt trekt, dan verbruikt'ie dus ook maar 300 Watt.
Misschien een leuk kastje om artemis van een gedaante te voorzien?
ok die ziet er gewoon walchelijk te mooi uit, jammer dat ie een fortuin kost (denk ik dan)
Dit soort behuizingen komen over het algemeen op zo'n 2500 a 3200 gulden uit. Deze zou wellicht rond de 3000 piek zitten, denk ik. Als referentie: 19" Highlight ATX Rack Mount Chassis 2x300W Red. Kosten: 2549.00 bij Informatique.
Dit is een leuke kast voor de extreme overklokker, een 600 watt voeding levert genoeg extra stroom voor een peltierkoeling, terwijl de kast genoeg airflow levert om de hete kant van de peltier goed af te koelen. Ik ben benieuwd, wanneer deze kast met een waterslot komt, om direct waterkoeling }> aan te sluiten.
Erg mooie kast, maar je moet EEN ding heel goed in de gaten houden: hij is 66 cm diep. Als je 'm in een 19" rack hangt, dan moet die diep genoeg zijn. Als je dit ding gebruikt als serieuze webserver (iets waar wij net over aan 't denken zijn), dan moet je bij je ISP navragen of dat wel kan: we komen net terug van WideXS, en daar kun je ALLEEN kasten van 50 cm of kleiner kwijt (beetje zielig, want elk serieus server-moederbord is flex-ATX, en dat kun je i.h.a. alleen kwijt in een kast zoals deze SuperMicro). WideXS valt dus af als host voor serieuze servers.
Overigens vinnik deze kast ook wat duur (ik denk over een Intel SR2000 support.intel.com/support/motherboards/server/chassis/sr2000/ , maar die kost ook 2500 ex....)
ik blijf er gewoon op geilen, heb al ff rondgeken, kan iemand mij vertellen waar je die vandaan kan halen?
Hiro Shima, probeer hier eens.

SUPERMICRO COMPUTER B.V.
Tel# +31-(0)73-640-0390
Email: sales@supermicro.nl

REIN ELEKTRONIK
Tel# +31-40-2659300
Email: info@rein.nl
Hmmm... dat lange zwarte slot naast de PCI-sloten. Het zit eruit als NOG een Xeon-slot, maar dat is het niet ... het is een 'memory card' slot. (Lees ik ook maar op het board :) ) Wie kan me hier meer over vertellen?
Dat is inderdaad een slot voor extra geheugen: Memory Expension Card (MEC)

pagina 2-4 uit Qx6_1.0i.pdf:
The S2QR6/S2QE6 supports 128MB/256MB/
512MB/ and 1 GB registered ECC DIMM memory modules. Non-ECC or
unbuffered SDRAM memory are not supported.
en schrik niet, er kunnen 16 DIMMs in (volgens bovenstaande specs).
