Inleiding
Foxconn heeft ons zijn nieuwe P45-moederbord beschikbaar gesteld en uiteraard waren we bereid om deze te onderwerpen aan een review. De Digitalife ELA is een product waarmee de fabrikant zich duidelijk richt op de gebruiker die kwaliteit verwacht van een moederbord. In deze review zullen we kijken hoe de Foxconn presteert en of deze zich kan meten met de eerdere P45-moederborden waar we naar gekeken hebben.
De Digitalife ELA wordt geleverd met 4 sata-kabels, 4 sata-stroomkabels, een pata- en fdd-kabel, een backplate, een driver-cd en een handleiding. Het bord zelf is erg kleurrijk van opzet en beschikt over een featureset die voor een groot deel overeenkomt met andere populaire P45-borden.
Specificaties
| Merk en Type |
|---|
| Merk | Foxconn |
| Type | Digitalife ELA |
| Technische Specificaties |
|---|
| Socket | 775 |
| Moederbord Chipset | Intel P45 |
| Form Factor | ATX |
| Geheugen Type | 4x ddr2 |
| Interfaces |
|---|
| Card Interface (moederbord) | 2x pci, 2x pci-e x1, 3x pci-e x16 |
| Hardeschijf bus (intern) | pata-133, 6x sata-300 |
| Raid | Raid 0, raid 1, raid 5, raid 10 |
| Externe verbindingen |
|---|
| Verbinding (lan) | 1x lan 1Gbps |
| Verbinding (usb/fw) | 1x Firewire 400, 12x usb 2.0 |
| Verbinding (overige) | Audio, 2x esata |
Foxconn P45 Digitalife ELA onder de loep

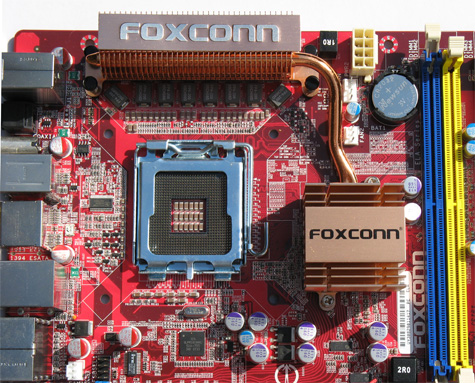

De Foxconn Digitalife ELA valt niet alleen op door het kleurgebruik, maar ook omdat de chipset niet tussen de cpu-socket en pci-sloten zit zoals gebruikelijk. In plaats hiervan is de chipset geplaatst tussen de geheugensloten en de cpu-socket en is het pci-e x16-slot helemaal bovenaan geplaatst. Dit geeft meer ruimte op het moederbord voor videokaarten met flinke koelers dan moederborden waarbij een pci-e x1-slot bovenaan geplaatst is. Door de alternatieve plaatsing van de chipset is het mogelijk de 8-pins stroomconnector vlakblij de dimmsloten te zetten, wat het beheer van kabels in de meeste kasten een stuk makkelijker kan maken. Het nadeel hiervan is dat de videokaart wel dichter bij de cpu wordt geplaatst. Hierdoor zitten twee warmtebronnen dicht naast elkaar en kan het wat moeilijker zijn om te zorgen voor een goede koeling.

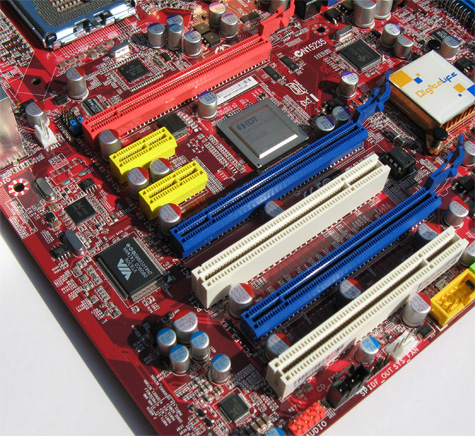

Het bord heeft een extra onboard -bridgechip die naast de bestaande pci-e x16- en pci-e x8-sloten die we op alle P45's aantreffen voor nog een tweede pci-e x8-slot zorgt. Deze drie sloten zijn allen in x16-formaat uitgevoerd waardoor een crossfirex-setup met drie videokaarten mogelijk is. Verder zijn er nog twee pci-e x1-sloten en twee traditionele pci-sloten op het bord te vinden.

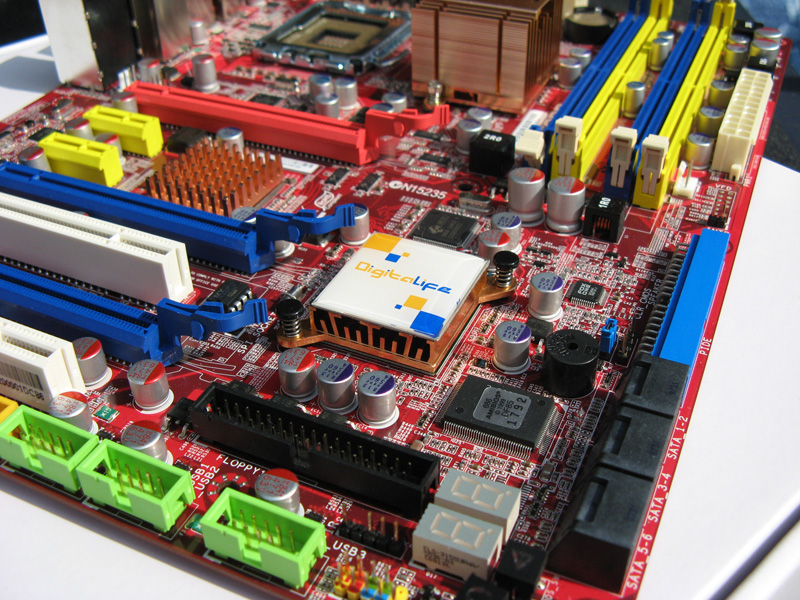

Het bord beschikt over zes sata-poorten die door de ich10r-southbridge aangestuurd worden, een floppydrive-connector en een pata-connector. De sata-poorten staan alle zes onder een hoek van 90 graden, zodat sata-kabels niet in de weg zitten van lange videokaarten.

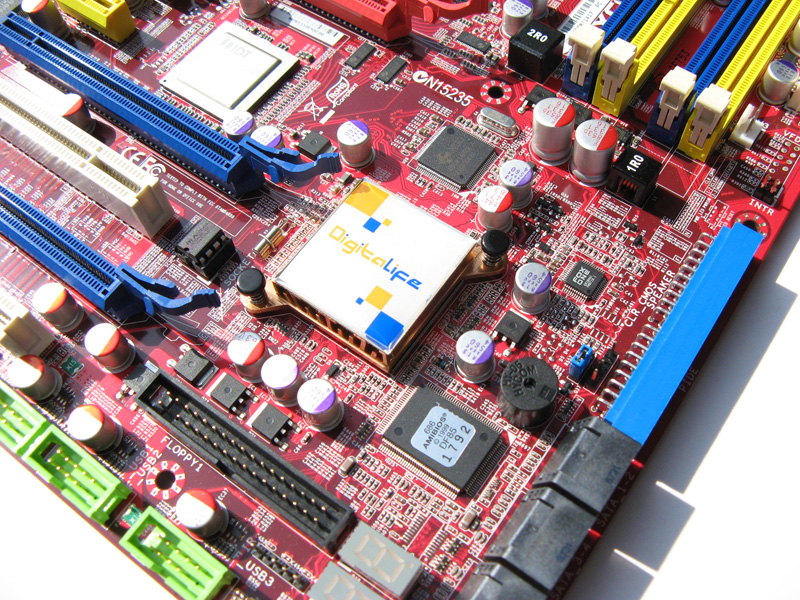

Naast de pata-connector zit een onboard poort 80 debugger, die gebruikt kan worden om het systeem te troubleshooten als dit niet verder wil opstarten. Verder voorziet het bord in een powerbutton, resetbutton en cmosclear-button die vlak onder de sata-poorten zijn geplaatst. Deze knopjes zijn vrij klein en behoorlijk fragiel. Op de knopjes zitten kapjes en deze zitten vrij los. Het kapje op de resetknop zat na een paar keer klikken al los.
Op de achterkant vinden we een enkele ps/2-poort, zes usb-poorten, een 4- en 6-pins firewirepoort, twee esata-poorten. Voor het geluid zijn zes jackplugs, een optische en coaxconnector op de backplate geplaatst. Op het moederbord zelf zitten headers voor nog eens zes usb-poorten, een firewire-poort en frontaudio.

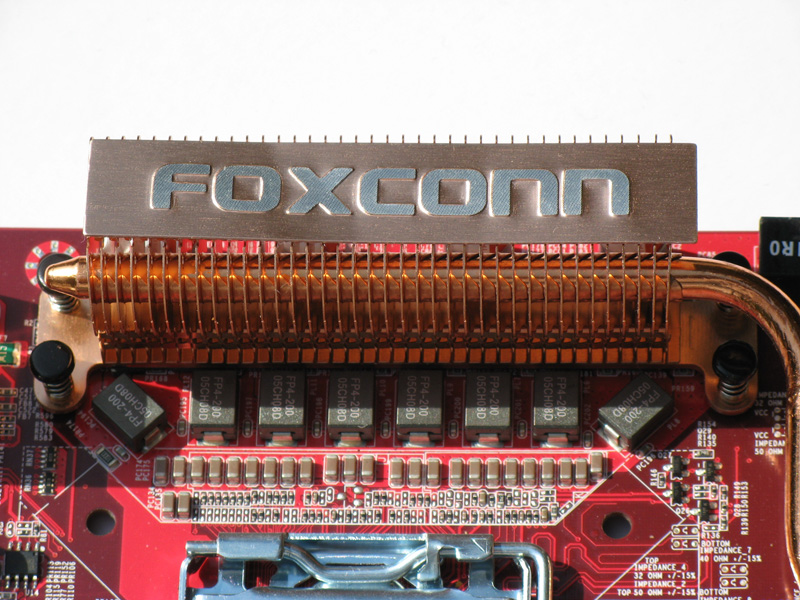

Foxconn heeft het Digitalife ELA bord uitgerust met solide condensatoren en ferrite chockes zoals we tegenwoordig op de meeste highend-borden zien. Dit moet de levensduur bevorderen, omdat de condensatoren niet meer kunnen lekken en een stabielere spanning kunnen leveren. De spanning naar de cpu wordt digitaal geregeld middels een 8 fase digitale pwm die op het bord is geïmplementeerd.
Installatie en bios
De installatie van de hardware verloopt niet veel anders dan bij een willekeurig ander P45-bord. Wel zien we verschil bij de plaatsing van de cpu-koeler. Doordat de heatsink niet helemaal rondom de socket is geplaatst is er genoeg ruimte om de koeler goed vast te kunnen klikken. Iets wat helaas niet bij ieder bord goed mogelijk is.
Het installeren van de software gaat bijna net zo eenvoudig. Het is geen automatische installatie zoals bij bijvoorbeeld moederborden van Asus en Gigabyte het geval is, maar het is een kwestie van drivers aanklikken die geïnstalleerd moeten worden en de installer start vervolgens vanzelf. Eenvoudig, maar het werkt prima.

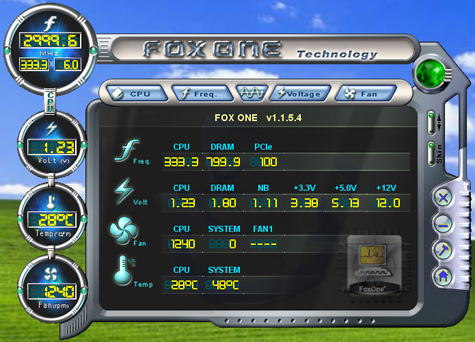

Foxconn levert de applicatie 'Foxone' mee met de Digitalife ELA. Foxone is naast een hardwaremonitor voor fansnelheden, temperaturen en spanning ook een programma waarmee de kloksnelheid van het systeem ingesteld kan worden. Dit is mogelijk voor de cpu, het geheugen en de pcie-bus.
Daarnaast vinden we ook Foxdmi terug op de driver-cd, die de dmi van het moederbord kan uitlezen. Foxdmi biedt daarnaast informatie over de rest van de onderdelen die in het systeem zitten, waardoor in één applicatie alle systeeminformatie terug te vinden is. Energiebesparing wordt door dit bord niet ondersteund, dus daar is logischerwijs geen applicatie voor meegeleverd.
bios
Opvallend aan het bios dat Foxconn gebruikt is de manier waarop deze gestructureerd is. In plaats van alle items onder elkaar te zetten in een tabblad staan de onderdelen gegroepeerd. Dit betekent dat er onder 'advanced chipset settings' niet een hele lijst staat met instellingen voor de chipset. In plaats daarvan treffen we hier 'northbridge configuration' en 'southbridge configuration'. Deze indeling zorgt er wel voor dat je iets meer moet navigeren om bij de items te komen, maar daar tegenover staat dat het aantal onderdelen dat bij elkaar staat kleiner is, waardoor zaken sneller terug te vinden zijn.
Of dit fijner werkt ligt voor een groot deel aan de ervarenheid van de gebruiker. Iemand die weet welke items waar toe behoren kan er sneller mee werken dan iemand die alles nog op moet zoeken.
In het bios vinden we ook de tab 'Gladiator bios'. Wat de naam al enigszins doet vermoeden is dit de overkloksectie. Het eerste scherm onder de tab geeft de mogelijkheid om gelijk de frequentie in te stellen van cpu, geheugen en de pci- en pcie-bus. De elektrische spanning is terug te vinden onder het kopje 'Voltage options'. Wat hier opvalt is dat er een heel stuk minder spanning-instellingen terug te vinden zijn als op de eerdere P45-moederborden die we hebben getest. Referentie-spanningen zijn niet te veranderen in deze bios. Nu zal dit voor vrijwel iedereen geen gemis zijn, aangezien bijna niemand zich waagde aan het veranderen hiervan.
Er zijn wel een aantal andere eigenschappen die dit bios wel heeft, die we nog niet eerder hebben gezien. Zo is er de 1.13X en de 1.28X 'memory voltage table'. Door deze in te schakelen wordt de spanning van het geheugen vermenigvuldigd met 1.13 of 1.28.
Het instellen van de overige elektrische spanningen, bijvoorbeeld die van de mch gaat op een erg vreemde manier. In plaats van deze in te stellen door de waarde in te geven is er de mogelijkheid om een getal in te vullen tussen de 0 en 15, afhankelijk van welk item gekozen is. Ieder stapje staat voor een waarde in mV. Het aantal mV is ook weer afhankelijk van welk item is geselecteerd.
Bovenop deze toch al onoverzichtelijke manier van instellen is niet te zien wat nu de huidige waarde is. Die zul je dus zelf uit moeten rekenen aan de hand van de standaard-spanning en de waarde die je zelf hebt ingevoerd.
Een onderdeel van het bios dat tenslotte nog noemenswaardig is, betreft de 'pc health status'. Het uitlezen van de spanningen door het bios gebeurd vrij accuraat als we kijken welke spanningen de voeding daadwerkelijk levert. De meeste moederborden geven een wat ruimere afwijking dan de Foxconn.
De meegeleverde handleiding gaat wat dieper op het bios in dan handleidingen van andere fabrikanten. De paar regels extra uitleg kunnen ervoor zorgen dat duidelijk wordt wat een item doet, zonder daarvoor internet te hoeven afstruinen. Een voorbeeld is de 'mapping table' voor ide-kanalen. In de handleiding staat een duidelijke tabel dat aangeeft welk item in het bios refereert naar welke poort op het moederbord.
Benchmarks
Conclusie
De Foxconn Digitalife ELA is een bord waarop de onderdelen slim en efficiënt geplaatst zijn waardoor cpu-koelers makkelijk te plaatsen zijn en geen hinder ondervonden wordt bij het aansluiten van de kabels. De featureset is compleet, zonder dat er al teveel overbodige zaken worden meegeleverd. Dit maakt het bord interessant voor mensen die niet al teveel poespas willen, maar het liefste wel een vrij complete featureset in huis halen.
Een groot nadeel van de Digitalife ELA is de prijs. Momenteel ligt dit bord in de winkel voor een prijs die begint bij 260 euro, een behoorlijk bedrag voor een P45-moederbord. Moederborden met een vergelijkbare of uitgebreidere featureset liggen voor een stuk minder in de winkel. De Foxconn compenseert dit helaas niet met onmisbare features die de prijs kunnen rechtvaardigen.
De prestaties van het bord zijn in de meeste gevallen wat we mogen verwachten van een product dat is gebaseerd op de P45-chipset, alleen viel de score in PcMark '05 enigszins tegen.
:fill(white)/i/1220218840.jpg?f=thumb)
:fill(white)/i/1220218841.jpg?f=thumb)
:fill(white)/i/1220218842.jpg?f=thumb)
Concluderend kunnen we zeggen dat de Digitalife ELA een vrij aardig moederbord is, maar dat de prijs aan de forse kant is, wat maakt dat er P45-borden op de markt zijn die interessanter zijn.
Pluspunten
+ goede layout
+ complete featureset
+ kwaliteitsonderdelen
+ onboard debugger
Minpunten
- prijs
- prestaties
- onboard knopjes wat gammel
