Inleiding: opvallende behuizingen
Samengevat
De In Win 904 Plus is met ongeveer tweehonderd euro zeer stevig geprijsd. In Win heeft met de 904 Plus echter een bijzonder opvallende, mooie behuizing op de markt gezet, die luxueus oogt en zo ook aanvoelt. Er zijn kwaliteitsmaterialen gebruikt, maar al dat mooie design gaat hier en daar ten koste van het gebruiksgemak. Dagelijks met je componenten in de weer gaan raden we dan ook af, maar wie een net systeem inbouwt, met modulaire, platte kabels en liefst een mitx- of smal matx-moederbord, koopt een dure, maar mooie behuizing. Ook de prestaties zijn in orde: zonder casefans is de 904 Plus fluisterstil maar ietwat warm, terwijl de koelprestaties naar een hoog niveau getild kunnen worden met eigen ventilators voor extra koeling.
Eindoordeel
Hoewel In Win in voorgaande jaren onbekend is gebleven bij het grote publiek, is de kans groot dat je behuizingen van het bedrijf bent tegengekomen. De Taiwanese fabrikant leverde namelijk vooral aan odm's en oem's, maar naamsbekendheid op de consumentenmarkt was er nog niet echt. Met het oprichten van de retailtak in 2009 moest daar verandering in komen, maar tot dusver is dat in onze contreien niet erg van de grond gekomen.
/i/2000610682.jpeg?f=imagenormal)
Tijdens de Computex, afgelopen juni, wist het bedrijf echter te imponeren met een line-up behuizingen die origineel en aantrekkelijk oogden. De meest opvallende van de getoonde behuizingen was de S-Frame, een open behuizing die uit een enkele plaat aluminium was opgetrokken, met glazen zijpanelen. Die behuizing is mondjesmaat verkrijgbaar en kost bijna duizend euro.
De rest van de nieuwe lichting behuizingen is niet alleen bereikbaarder geprijsd, maar moet ook de voorhoede vormen in een offensief om de gunst van de consument. Van die nieuwe lichting, die voor onze markt nu pas beschikbaar komt, nemen we de 904 Plus onder handen. Deze midtower is opgetrokken uit aluminium en glas, en vormt een welkome afwisseling in het ontwerp van behuizingen.
Exterieur: glas en aluminium
De 904 is een aparte verschijning, een zeer strak vormgegeven behuizing van getemperd en getint glas met aluminium omlijsting. Met zeer lage pootjes, geen externe roosters of klepjes en een holte aan de voorkant is de behuizing van In Win een welkome afwisseling tussen de meer standaardbehuizingen.
Bijna de hele buitenkant van de 904 is uit een enkel stuk aluminium gemaakt. Een plaat geborsteld aluminium van 4mm dik is steeds omgebogen en vormt de voorkant, onderkant, bovenkant en een deel van de achterkant. Het aluminium loopt daar weliswaar door, maar er is een klepje gezaagd dat toegang tot de poorten op de achterkant geeft, zodat het i/o-shield en de videokaartaansluitingen bereikbaar zijn. Dat klepje wordt met geveerde kartelschroeven op zijn plaats gehouden en is voorzien van een grof rooster in een geometrisch patroon.
Het enige detail dat op het hele gebogen stuk aluminium te zien is, is het rode logo van In Win, linksonder op de voorkant. Dat logo markeert ook het begin van de holte achter het frontje. Aan de zijkant loopt het logo door in een metalen rand waarin de powerbuttons, vier usb 3.0-poorten en twee audioaansluitingen zijn verwerkt.
/i/2000610684.jpeg?f=imagenormal)
De twee zijpanelen zijn identiek en bestaan volledig uit glas. In Win heeft dat glas niet alleen gehard, maar ook een donkere tint gegeven, zodat het interieur toch enigzins wordt verhuld. De glasplaten zijn afgerond op de hoeken en de randen zijn eveneens geslepen. De platen zitten met vier kartelschroeven vast; met rubber beklede schroefdraad steekt door gaatjes in de glaspanelen.
/i/2000610668.jpeg?f=imagenormal)

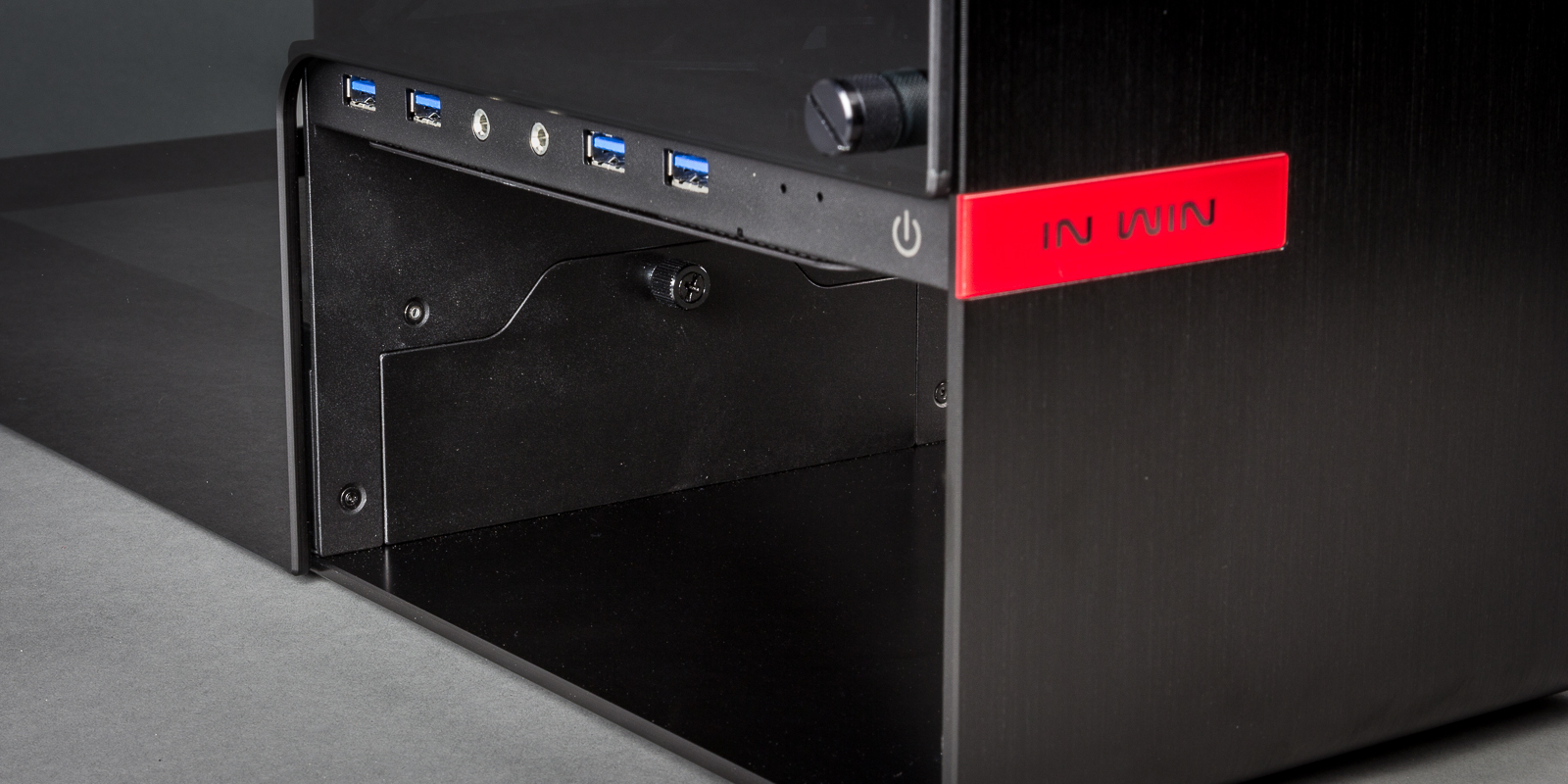

De holte van de behuizing heeft verschillende functies, naast een esthetische. De frontpaneelconnectors zijn geplaatst aan de bovenrand van de holte, die aan de bovenkant een rooster voor de aanvoer van koele lucht vormt. Ten slotte dient de holte als 'verstopplaats' voor de optische drive. Die zit in een bay in de richting van de voeding en is afgesloten met een klepje. Zo voorkomt In Win dat een optische drive het strakke ontwerp verstoort en ontwijkt het bovendien de noodzaak om een slimdrive in te bouwen.
Het interieur: meer aluminium
Als we de kartelschroeven die de zijpanelen op hun plaats houden verwijderen, zien we eindelijk waar het getinte glas al op hintte: het interieur. Dat is met de holte aan de voorkant en het inspringen van de achteraansluitingen niet heel ruim bemeten.
Als we onderaan beginnen, valt op dat de voeding niet zoals gebruikelijk op de bodem ligt. In plaats daarvan ligt de voeding op het compartiment voor de enkele externe 5,25"-drivebay. Die paar centimeter hoger maakt op zich niet veel uit, ware het niet dat de ventilator van de voeding zo geen lucht van buiten kan aanzuigen. Die moet dus naar boven gericht staan, wat minder doelmatig is dan de gebruikelijke oriëntatie.
Het hele interieur is gemaakt van 2mm dik aluminium, zo ook de moederbordplaat. Daarin vinden we een grote uitsparing voor een processorkoeler, maar ook drie kleinere voor de kabels. Die zijn overigens niet voorzien van rubbers, waardoor het strakke design niet verstoord wordt.
Aan de voorkant worden de drives gehuisvest, maar dit gebeurt niet op de gebruikelijke manier. Ten eerste heeft In Win twee brackets voor ssd's aan de voorkant bevestigd, die met een enkele kartelschroef op hun plaats gehouden worden. Aan de bovenkant kunnen de grote harde schijven ingebouwd worden; de 904 biedt plaats aan drie 3,5"-drives. Die worden in sledes gemonteerd, die op hun beurt in de drivecage worden geschoven. Die cage heeft een backplane met sata-connectors en voeding ingebouwd, zodat de drives hotswappable gebruikt kunnen worden. De sledes kunnen overigens ook gebruikt worden voor 2,5"-drives.
Koeling en inbouw
Over de koeling kunnen we kort zijn. In Win levert namelijk geen ventilators voorgeïnstalleerd mee. Je zult dus zelf voor koeling moeten zorgen. Er is ruimte voor een 90mm-uitlaat achter op de behuizing en boven op de holte voorin kan een 120mm- of 140mm-ventilator ingebouwd worden. Om de aangevoerde lucht schoon te houden zit daar een stoffilter, van aluminium uiteraard, dat met magneten op zijn plaats wordt gehouden.
Op de achterkant kan, op het losse rooster aan de buitenkant, een waterkoelsetje met 120mm- of 140mm-radiator worden bevestigd. De slangen worden dan door gaten boven het 90mm-ventilatorgat gevoerd. Wat opvalt aan de koeling is dat de optioneel te installeren ventilators niet door roostertjes zijn afgeschermd. Draait het systeem, dan zul je dus zelf op je vingers moeten passen. Wel is er met magneten een stoffilter voor de optionele inlaat voorin aangebracht. Die ventilator zal zijn lucht overigens wel door de bekabeling van de frontpaneelconnectors moeten aanzuigen.
Met het oog op voldoende koeling van ons testsysteem én om de geluidsisolatie te testen, hebben we een 92mm-Noctua-ventilator achterop gemonteerd en een Scythe SFlex 1200rpm-ventilator voorin bevestigd.
Kabels en inbouw
Het kwam al even naar voren: de ventilator voorin heeft wat last van de kabels van het frontpanel. Die zijn wel netjes gesleeved, maar belemmeren wellicht wat airflow. Een gekkere keus is dat er vier usb 3.0-poorten zijn; maar weinig moederborden hebben de twee voor die vier poorten benodigde usb 3.0-headers. In Win levert wel een verloop naar een usb 2.0-header mee, die je in de meeste gevallen dus zult inzetten. Dan zit je met een verloopplug die er eigenlijk niet had hoeven zitten.
De rest van de kabels is lastig weg te werken. Door het glas wil je zo weinig mogelijk kabels achterlangs laten lopen, maar je ontkomt er niet aan. Een modulaire voeding is geen overbodige luxe en zelfs dan is het wegwerken van de kabels moeilijk; er is geen compartiment waarin je ongestraft je kabels uit het zicht kunt wegmoffelen. Dat geldt ook voor de kabels van de hotswapbays. De voedingskabels en sata-kabels zitten heel handig al aan de backplane vast en de sata-kabels kun je keurig naar de connectors voeren. De voedingsstekkers zitten echter aan hele korte kabeltjes, waardoor de connectors er een beetje verloren bij hangen.
De inbouw wordt bovendien bemoeilijkt door de krappe ruimte die je hebt. Een standaard atx-bord heeft bitter weinig speling bij de drivebay, waardoor bijvoorbeeld het aansluiten van de 24-pinsvoedingsstekker erg lastig is, laat staan het weer loshalen ervan. De voeding zit wat verder naar buiten gestoken en ook dat is wat vreemd. Ten eerste zuigt de voeding warme lucht uit de behuizing aan en ten tweede wordt de ventilator half geblokkeerd door de behuizing. Een door warmte gereguleerde ventilator in je voeding zal dus al snel harder draaien dan in een reguliere behuizing.
Prestaties
We hebben ons testsysteem volledig herzien om met flexibelere en actuelere hardware te kunnen testen. Daarom hebben we voor een op Intel-gebaseerd systeem gekozen, met een Haswell-processor en een Z97-moederbord. De Core i7-4790K hebben we in MSI's Z97 MPower Max AC-moederbord gestoken en koelen we met een compacte Noctua NH-U9B SE2. Als videokaart hebben we Nvidia's GTX 980 gekozen. Windows 8.1 installeerden we op een Force LX-ssd en zetten daar een Samsung Spinpoint- harde schijf naast.
Net als bij het oude systeem laten we alle ventilators in de behuizing in eerste instantie onbelast op lage snelheid draaien. De processorkoeler draait op 1000rpm en de casefans op 50 procent volgens MSI's Command Center. Nog steeds zonder belasting zetten we vervolgens de systeemventilators op de hoogste stand, met de processorkoeler nog op 1000rpm. Ten slotte zetten we ook de processorkoeler vol aan en belasten we het systeem met Furmark voor de videokaart en Prime95 voor de processor. We noteren steeds de processor-, systeem- en gpu-temperatuur zoals uitgelezen door Command Center en gpuz. Verder meten we de geluidsproductie in de drie scenario's op 20cm van de voorkant van de behuizing.
Temperaturen
We beginnen met de temperaturen zonder belasting, met de cpu-ventilator op 1200rpm en de ventilators in de behuizingen op de laagste stand.
De 904-behuizing is getest met twee ventilators ingebouwd zoals op de vorige pagina beschreven, maar omdat de behuizing zonder ventilators geleverd wordt, hebben we de 904 Plus ook getest zoals die uit de doos komt: zonder casefans dus.
Met de vrij agressieve koeling van de SFlex als inlaat is de In Win-behuizing het koelst van de tot dusver geteste behuizingen. Wanneer we de koeling weglaten, is de behuizing logischerwijs het warmst, omdat de warmte dan maar lastig weg kan. Enorme verschillen zien we desondanks nauwelijks. Wel zijn de twee stille behuizingen, de Fractal Design en be quiet, als gevolg van hun dempingsmateriaal eveneens wat warmer dan de rest.
De volgende stap is het, door middel van de Command Center-software, sneller laten draaien van de ventilators in de behuizing. Het systeem is nog steeds onbelast.
De temperatuur van de processor is in vrijwel alle gevallen gelijk, alleen de Define R5 is een graadje warmer dankzij zijn isolatie. Bij de systeemtemperatuur zien we kleine verschillen, die bij de gpu-temperaturen weer grotendeels verdwijnen. Het lijkt er wel op dat de In Win-behuizing, ondanks zijn krappe interieur, zijn warmte goed kwijt kan als we een ventilator inbouwen. De behuizing is dan een van de koelste die we met het nieuwe protocol hebben getest.
Tijd om de behuizingen het vuur aan de schenen te leggen. We zetten alle ventilators op de maximale snelheid en belasten het systeem. Dat doen we met Prime95 voor de processor en Furmark voor de grafische kaart. We laten het systeem een kwartier opwarmen voordat we de metingen doen.
Onder belasting zijn de processortemperaturen vrijwel identiek: tijdens de intensiefste berekeningen van Prime95 piekt de temperatuur absoluut gezien op 95-96 graden Celsius. Alleen in de 690III bleef de temperatuur wat lager. De gpu-temperatuur schommelde eveneens vrijwel niet; de GTX 980 werd zo'n 81 graden. De In Win 904 Plus levert ook bij de systeemtemperaturen de koelste en warmste prestaties, afhankelijk van de aanwezigheid van onze ventilators.
Geluidsontwikkeling
Naast de temperaturen hebben we de geluidsdruk op 20cm afstand van de systemen gemeten. Dat doen we in een zeer stille ruimte, waar de omgevingsgeluidsdruk 30dB(A) bedraagt.
Onbelast en met de ventilators op half vermogen is de 904 Plus zonder extra ventilators het stilst. Tussen de Define R5 en de In Win-behuizing zit bijna niets en ook be quiets behuizing is zeer stil. De Cooler Master maakt daarentegen flink herrie, ook idle.
Wanneer we de ventilators in de behuizing vol aanzetten, is de Fractal Design-behuizing het stilst en de 904 Plus het luidst. Omdat het lawaai bij die laatste door onze eigen ventilators wordt veroorzaakt, hebben we de versie zonder extra ventilators ook weer getest. In dit tabblad is het echter de processorkoeler die op vol vermogen draait en niet de casefans.
Als we de systemen ten slotte onder belasting zetten en alle koelers op vol vermogen laten draaien, blijkt hoe goed de Define R5 geluid dempt en zijn eigen ventilators stil houdt. De In Win 904 Plus blijkt echter vrijwel even stil te zijn. Vooral de videokaart maakt geluid, maar dat wordt door het dikke aluminium en glas uitstekend gedempt. De overige behuizingen zijn een stuk luidruchtiger, net als de In Win met onze ventilators op vol vermogen.
Specificaties en fotogalerij
| Product |
In Win 904 Plus |
| Uitvoering |
Zwart |
| Behuizingtype |
Tower |
| Form-factor |
ATX (Standard), Micro-ATX (µATX) |
| Behuizingpaneel |
Window |
| Materialen |
Aluminium, glas |
| Grafische kaart maximumlengte |
360mm |
| CPU-koeler maximumhoogte |
145mm |
| Kleuren |
Zwart |
| Behuizing bay intern |
2x 2,5", 3x 2,5" of 3,5" |
| Behuizing bay extern |
5,25" |
| Aansluitingen voorzijde |
3,5mm, Microfoon, 4x USB 3.0 |
| Inclusief voeding |
Nee |
| Voeding form-factor |
ATX |
| Fan-poorten |
2 |
| Kabelmanagement |
Ja |
| Hoogte |
490mm |
| Breedte |
192mm |
| Diepte |
490mm |
| Volume |
46,10L |
| Behuizingtype |
Tower |
| Specs van fabrikant |
Productinformatie van de fabrikant |
| Meer informatie |
|
Conclusie: potentie met gebreken
In Win heeft in de afgelopen jaren een opvallende reeks behuizingen uitgebracht. Dat culmineerde tijdens de afgelopen Computex in het S-Frame, maar door zijn prijs is deze behuizing voor vrijwel alle weldenkende tweakers onbereikbaar. De In Win 904 Plus is met een prijs van ongeveer tweehonderd euro een stuk aantrekkelijker en bereikbaarder, hoewel nog steeds behoorlijk duur.
Voor dat geld koop je wel een bijzonder aantrekkelijke behuizing, waarbij de aanschafprijs in luxe materialen is gaan zitten die bovendien nuttig zijn ingezet. De hele buitenzijde is van 4mm dik geborsteld aluminium gemaakt en het interieur bestaat uit 2mm dik aluminium. Er komt dus geen - zwaarder - staal aan te pas. Des te beter, want de volledige zijpanelen van dik getemperd glas zijn al enorm zwaar.
Dat het dikke aluminium en dito glas niet alleen mooi ogen, maar tegelijk functioneel zijn, blijkt uit de geluidsmetingen. De 904 Plus is namelijk een van de stilste behuizingen; het dikke materiaal dempt geluid uitstekend. De koeling is eveneens in orde, mits je zelf een of meer ventilators naar keuze inbouwt. De behuizing wordt namelijk zonder koeling geleverd en die is eigenlijk wel nodig, omdat componenten zonder extra koeling wel wat warmer worden dan in andere behuizingen.
Het gebrek aan meegeleverde koeling kunnen we geen echt minpunt noemen; veel tweakers hebben hun persoonlijke voorkeur voor ventilatormerken en vervangen meegeleverde koelers direct. Op andere punten moeten we toch een paar dingen opmerken. Ten eerste de voeding: die kan geen koele lucht aanzuigen, maar ademt warme lucht uit de behuizing. Daarbij is de helft van de ventilator afgedekt door de behuizing, wat de koeling van de psu niet ten goede komt.
Vier usb 3.0-poorten aan de voorkant zijn prettig, maar weinig moederborden hebben de twee daarvoor nodige headers aan boord. Je bent wel goeddeels afhankelijk van die frontpoorten, aangezien je door het rooster achterop slecht bij de poorten op het shield kunt. Je moet dus vaak met verloopjes werken, terwijl er al weinig ruimte voor kabelmanagement is. Niet alleen voor kabels is er weinig plek, je mist bijvoorbeeld ook ruimte bij het inprikken van de 24-pinsvoedingsstekker. Het laatste minpunt zijn de korte kabeltjes van de sata-backplane; de metaalkleurige in plaats van zwarte schroefjes voor de voeding zijn een slordigheidje.
Al met al heeft In Win met de 904 Plus een bijzonder opvallende, mooie behuizing op de markt gezet, die luxueus oogt en zo ook aanvoelt. Er zijn kwaliteitsmaterialen gebruikt, maar al dat mooie design gaat hier en daar ten koste van het gebruiksgemak. Dagelijks met je componenten in de weer gaan raden we dan ook af, maar wie een net systeem inbouwt, met modulaire, platte kabels en liefst een mitx- of smal matx-moederbord, koopt een dure, maar mooie behuizing.
