Door Hielko van der Hoorn

Waterkoeling en casemodding guide, deel 2

Inleiding

Waterkoeling aankondigingspicjeTwee maanden geleden verscheen op tweakers.net de eerste guide over waterkoeling. Hierin besprak ik verschillende zaken welke aan bod komen als je begint met waterkoeling. Nu is het tijd voor deel 2 waarin het werk een stukje serieuzer wordt. Met behulp van twee 172W peltiers heb ik ditmaal geprobeerd om een 1,4GHz Thunderbird (met dank aan Eynstein computers) onder het vriespunt te krijgen. Lees hier verder of dat gelukt is, en wat er allemaal komt kijken bij het succesvol gebruiken van peltier elementen.

* De opstelling

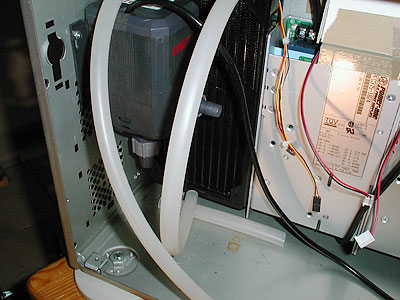

De opstelling van een waterkoeler met peltier elementen is bijna gelijk aan die van een waterkoelingsysteem zonder peltier elementen. Natuurlijk is het peltier element nieuw, een voeding voor het peltier element en ook een zogenaamde coldplate is nodig.

Het peltier element zit tussen het waterblok en de coldplate ingeklemd en de coldplate zit op zijn beurt weer op de processor. Dit is nodig voor verschillende redenen. Allereerst moet de coldplate het verschil in formaat tussen de processor het peltier element opvangen. Een processor is over het algemeen zo’n 100 à 200 vierkante millimeter groot terwijl een peltier element al snel een factor 10 groter is. Om de warmte van de processor te verspreiden wordt een coldplate gebruikt.

Verder vangt de coldplate snelle temperatuur schommelingen op wat de levensduur van de processor en de peltier elementen verlengt. Volgens de officiële specificaties van peltier fabrikanten mag de temperatuur van een peltier element niet meer dan 1 graden per seconde veranderen. In de praktijk zal het sneller gaan, maar een dikke coldplate is niet onverstandig.

Een goede dikte voor een coldplate is tussen de 5 en 10mm. Hoe dikker de coldplate hoe beter hij warmte kan spreiden en temperatuur schommelingen kan opvangen. Maar dikker betekend ook een grotere warmte weerstand tussen de ene en andere kant waardoor dit een goed compromis is. Om betere resultaten te krijgen is het nodig om het peltier element stevig in te klemmen tussen het waterblok en de coldplate met behulp van boutjes:

Een tweetal peltier elementen tussen een DangerDen Maze 2-2 waterblok
