Introductie

BitFenix, een relatieve nieuwkomer op de behuizingenmarkt, heeft met de Shinobi zijn derde behuizing uitgebracht. De Shinobi, die met of zonder venster in het zijpaneel kan worden geleverd, is een budgetvriendelijke behuizing die toch over een aantal highend-features beschikt.

De eerste behuizing uit de BitFenix-stal was de gigantische Colossus, een even grote als zware fulltower. Het hoge gewicht werd onder meer veroorzaakt door de zijpanelen met zware plexiglazen ruiten en led-verlichting. De behuizing bood echter wel een zee van ruimte, met plaats voor een eatx-moederbord, zeven 3,5"-drives en vijf 5,25"-drives.

De de tweede behuizing van BitFenix, de Survivor, is een kleinere behuizing die Tweakers.net eind vorig jaar uitgebreid bekeek. Deze midtower is bedoeld om te worden meegenomen naar lanparty's en is, gezien zijn veiligheidsfeatures, niet bedoeld om regelmatig hardware in en uit te bouwen.

De nieuwe Shinobi is wel geschikt voor tweakers, claimt BitFenix. Het zijpaneel is eenvoudiger te verwijderen dan bij de Survivor en er zijn toolless installatiemogelijkheden. De Shinobi is bovendien een stuk goedkoper. Tweakers.net onderzocht hoeveel behuizing BitFenix voor zestig euro levert.

Prijzen en specificaties

Merk en Type
Merk	BitFenix
Type	Shinobi Window
Technische Specificaties
Behuizingtype	Tower
Form Factor	ATX (Standard), Micro-ATX (μATX), Mini-ITX
Behuizing bay intern	8x 3.5", 3x 5.25"
Behuizing bay extern	3.5"
Aansluitingen voorzijde	3.5mm headset, Microfoon, 4x USB 2.0
Fysieke specificaties
Behuizing Panel	Window
Materialen	Staal
Kleuren	Zwart
Afmetingen
Breedte	205mm
Diepte	490mm
Hoogte	460mm
Voeding
Voeding plaats	Onder
Airflow
Fan-poorten	7
Meegeleverde fans	2
Kabelmanagement	Ja

Uiterlijk

Vergeleken met de Colossus is de Shinobi een dwerg en ook naast de fors uit de kluiten gewassen Survivor is de nieuweling een stuk verfijnder. De afwerking van de behuizing is gelijk gebleven aan de Survivor: ook bij de Shinobi hebben de plastic lijsten en panelen een rubberachtige toplaag dat een matte afwerking heeft.

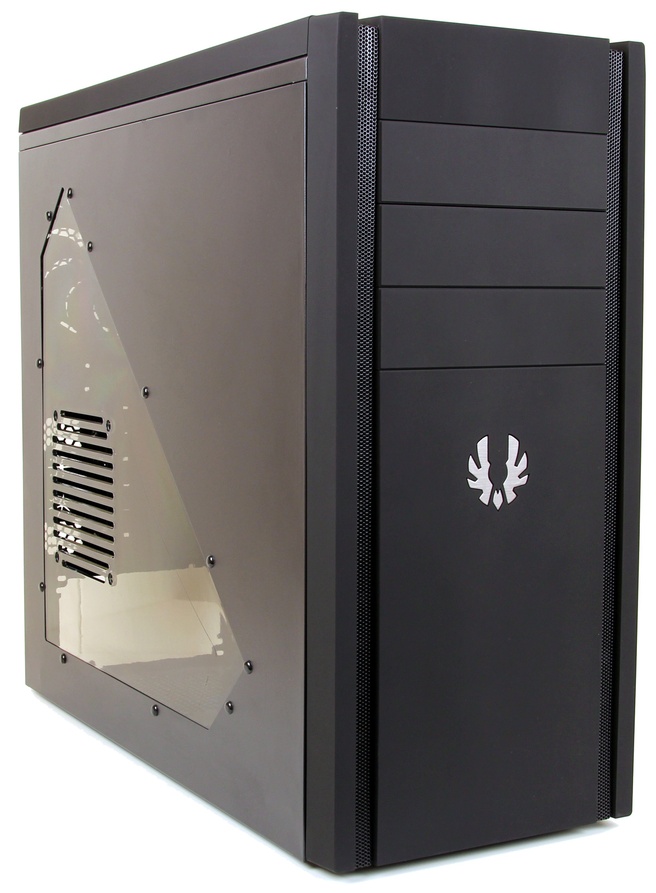

Het front van de Shinobi is in twee delen opgesplitst: de onderste helft is een aaneengesloten plastic cover met het BitFenix-logo. Daarboven zijn drie 5,25"-drivebays te vinden, waarvan de kapjes overigens ook met het matte rubbermateriaal zijn afgewerkt. Links en rechts bevinden zich twee smalle gazen roosters, die ook aan de bovenkant van de kast doorlopen. Aan de voorkant dienen deze als luchtinlaat voor de front-ventilators.

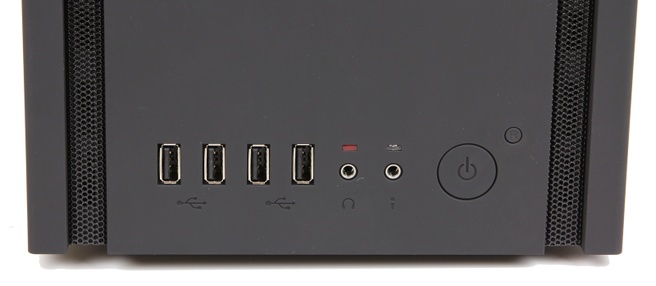

De achterste helft van de bovenkant bevat een groot rooster voor de aan- of afvoer van lucht. Het voorste stuk van de bovenkant bevat de bedieningselementen: helemaal rechts zit de aan-uitknop met schuin daarboven een resetknop. Links daarvan zijn de twee audioaansluitingen te vinden en helemaal links zien we vier usb 2.0-poorten.

Het linkerzijpaneel is voorzien van een driehoekig plastic venster. In het midden daarvan zitten enkele sleuven waarachter een ventilator kan worden geplaatst. Het plastic ziet eruit als rookglas beslaat ruwweg de helft van het zijpaneel. Het rechterpaneel is een egaal metalen en geheel gesloten paneel.

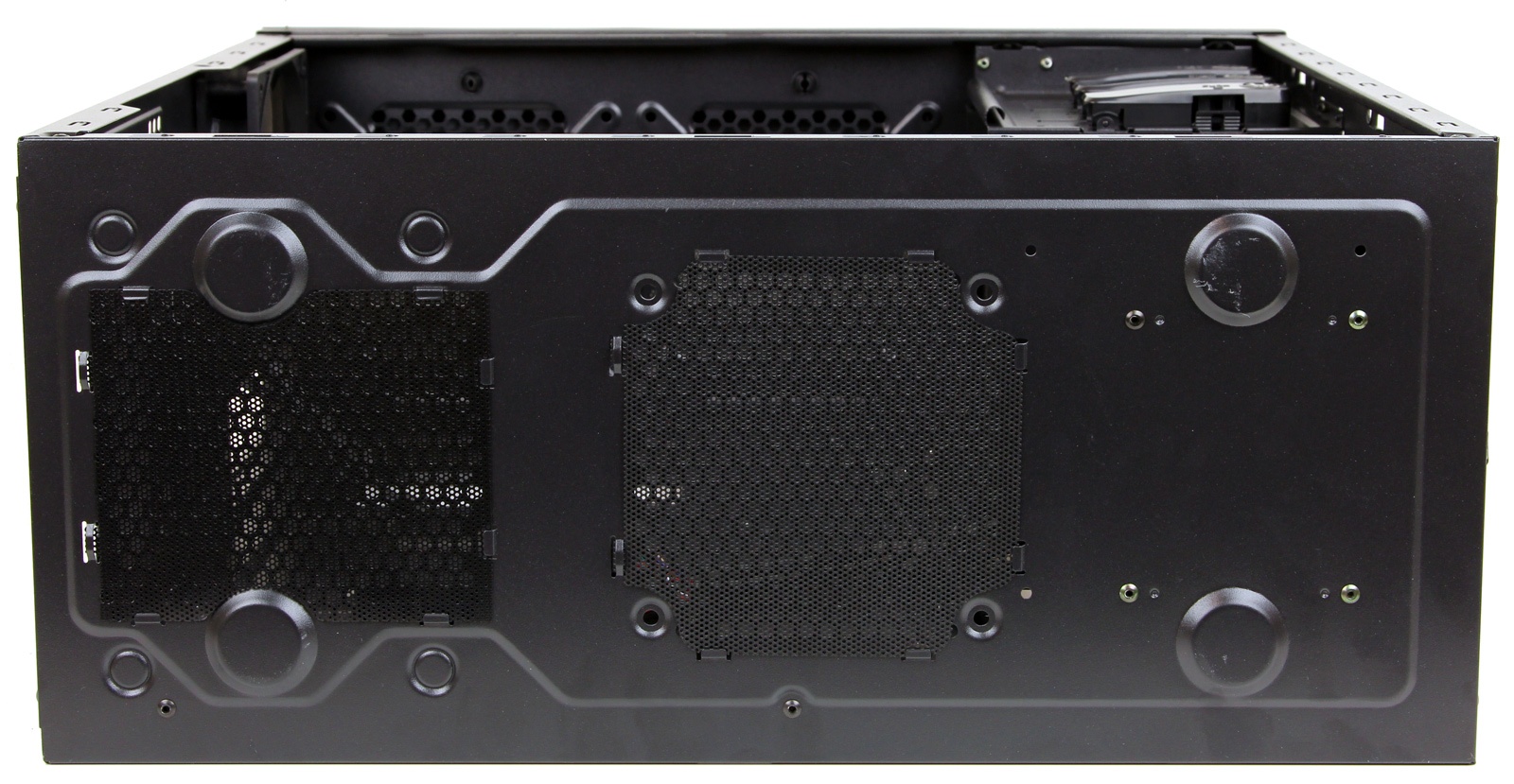

De onderkant bevat twee grote luchtroosters. Een daarvan is bedoeld als intake voor de voeding, terwijl achter het tweede rooster nog een extra ventilator kan worden geplaatst. Beide roosters zijn voorzien van een verwijderbaar stoffilter. De behuizing staat op vier pootjes, die in de bodemplaat zijn gestanst. Rubberen voetjes die hieronder kunnen worden geplakt, worden los meegeleverd.

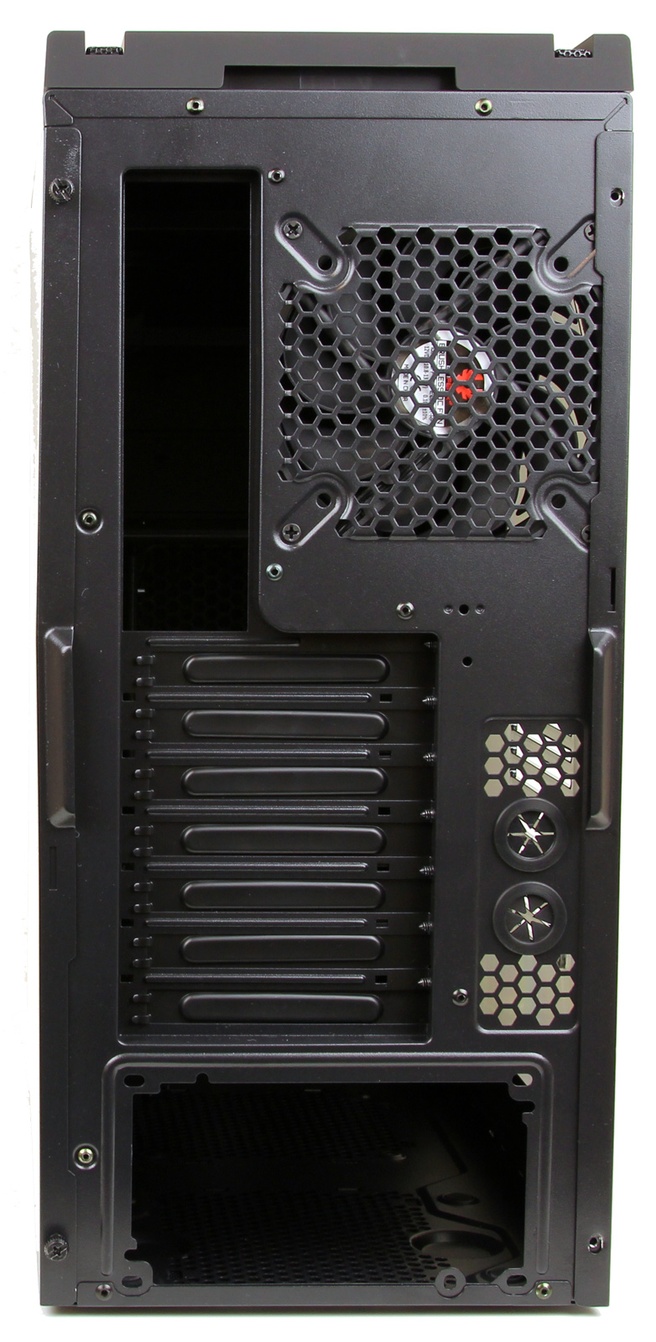

Aan de achterkant is bovenin een rooster te zien, waarachter een 120mm-ventilator schuilgaat. Hiernaast bevindt zich de uitsparing voor het i/o-shield van het moederbord. Daaronder bevinden zich zeven met afdekplaatjes afgesloten sleuven voor uitbreidingskaarten. Naast deze sleuven zitten twee met rubber afgedichte gaten voor waterkoelingsslangen, met daaronder en daarboven twee kleine roostertjes. Helemaal onderaan is de opening voor de voeding te vinden.

Het interieur

Twee duimschroeven houden het linkerzijpaneel op hun plek. Als dit wordt verwijderd, zien we dat het interieur in de kleur van de behuizing is meegespoten. Dat gebeurt steeds vaker bij midrange-behuizingen en vanwege het raam is het bij de Shinobi ook eigenlijk verplichte kost.

Aan de voorkant is de drivecage voor harde schijven te vinden. In deze cage kunnen acht 3,5"-drives worden geïnstalleerd. De 3,5"-drives worden vastgezet met behulp van een kliksysteem, waar geen gereedschap voor nodig is.

De 5,25"-drives worden eveneens met een kliksysteem in een van de drie bays bevestigd. Er wordt een adapter meegeleverd om een 2,5"-drive in een van de 5,25"-bays te monteren, wat uiteraard betekent dat er maar twee bays voor optische drives en dergelijke overblijven. Hoewel die steeds minder populair worden, zullen geïnteresseerden zelf moeten bepalen of twee bays genoeg is.

De voeding wordt onderin de behuizing geplaatst en zuigt de gefilterde verse lucht via het achterste rooster in de bodemplaat aan. De bekabeling van de voeding kan door enkele forse uitsparingen in de moederbordplaat worden weggeleid. In de moederbordplaat zit bovendien een groot gat om de installatie van een cpu-koeler met backplate te vergemakkelijken.

In de fabrieksopstelling is de airflow vrij simpel geregeld: aan de voorkant is een 120mm-intake geplaatst, die lucht langs de harde schijven blaast. Aan de achterkant bevindt zich daarnaast nog een 120mm-exhaust en dat is het dan.

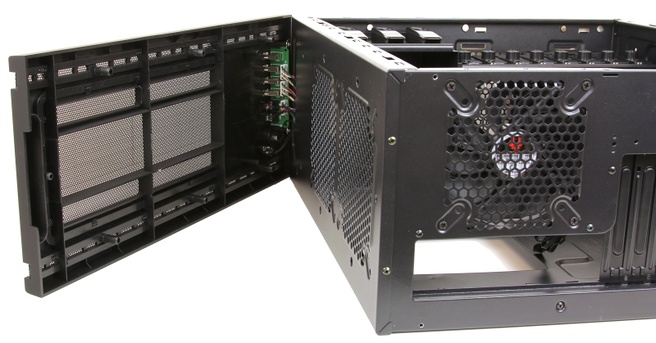

Extra fans worden niet meegeleverd, maar er is wel ruimte voor: aan de voorzijde kan nog een tweede 120mm-intake worden gemonteerd, en ook in het zijpaneel is plaats voor een 120mm-ventilator om de grafische kaart beter te koelen. Aan de bovenkant is plaats voor twee 120mm- of 140mm-ventilators, maar de inbouwhoogte is niet toereikend voor de inbouw van een radiator. Ten slotte kan er nog een extra fan op de bodemplaat worden vastgezet. De vier intakes aan de voorkant en de onderkant - dat is dus inclusief de psu-intake - zijn van verwijderbare stoffilters voorzien.

Prestaties

Na het inbouwen van ons testsysteem werd de pc getest op koelprestaties en warmte-ontwikkeling. Voortaan wordt daar een nieuw systeem voor gebruikt, maar de tests blijven gelijk.

Het nieuwe testsysteem bestaat uit een AMD Thuban 1100T-hexacore die met een Vcore van 1,4V op 3,8GHz wordt geklokt en gekoeld wordt door de Zalman CNPS10X-koeler. De cpu is samen met twee 2GB XMS3-ddr3-geheugenreepjes van Corsair in een MSI 990FXA-GD80-moederbord gestoken. De videokaart is een AMD Radeon HD 4830 die passief gekoeld wordt. Windows 7 Ultimate staat op een Postville-ssd geïnstalleerd en een 1TB-harddisk van Seagate dient als tweede drive. Corsairs HX850-voeding zorgt voor de benodigde energie.

De eerste idle-temperatuurmeting wordt uitgevoerd met de cpu-koeler op 1000rpm. Daarna worden een tweede idle-meting en en een load-meting gedaan met de cpu-koeler op 1600rpm. De systeemfans draaien in alle gevallen op 1200rpm. Het onbelaste systeem laat zoals altijd simpelweg de desktop zien; voor de metingen onder belasting worden de torture-test van Prime95 en de stability test van Furmark gedraaid.

De temperaturen worden gemeten met het MSI Control Center, Speedfan en Gpu-Z. De geluidsproductie wordt met behulp van een geluidsdrukmeter op 25 centimeter van de voorkant van de behuizing gemeten.

Van de gemeten geluidsdruk worden de absolute waardes gegeven; tijdens de tests bedroeg de omgevingsgeluidsdruk 32,5dBA. De vermelde temperaturen zijn relatief ten opzichte van de omgevingstemperatuur van 22 graden Celsius.

Temperaturen

Temperaturen - idle / cpu-fan low
	temperatuur in graden Celsius (lager is beter)
Cpu	********** 23
Gpu	******** 12
Systeem	********* 17

Temperaturen - idle / cpu-fan high
	temperatuur in graden Celsius (lager is beter)
Cpu	********** 21
Gpu	******** 12
Systeem	********* 17

Temperaturen - load / cpu-fan high
	temperatuur in graden Celsius (lager is beter)
Cpu	********** 42
Gpu	********* 34
Systeem	******* 25

De temperatuur van de behuizing en de gpu varieert niet met een sneller draaiende cpu-ventilator: alleen de processor daalt iets in temperatuur. Wanneer het systeem vol wordt belast, stijgen te temperaturen aanzienlijk, maar ze blijven wel binnen acceptabele grenzen.

Geluidsproductie

Geluidsproductie
	geluidsdruk in dBA (lager is beter)
Cpu-fan @1000rpm	********* 37
Cpu-fan @1600rpm	********** 39,1
Omgevingsgeluid	******** 32,5

De behuizing is bijzonder stil met de cpu-ventilator op de laagste stand. Ook met de koeler op 1600rpm is het geluid nauwelijks storend.

Conclusie

Met de Shinobi heeft BitFenix een voor zijn doen behoorlijk afwijkende behuizing uitgebracht. Anders dan de extravagante Colossus en de voor lanparty's bedoelde Survivor, is de Shinobi namelijk een bescheiden behuizing geworden, die af en toe zelfs wat gewoontjes overkomt.

De koelroosters aan de voorzijde zijn subtiel geïntegreerd en de matzwarte, rubberachtige afwerking van het front- en toppaneel is ingetogen. Ook het geborsteld metalen logo, midden op de voorkant, is niet opzichtig.

Ook de functionaliteit van de Shinobi is niet spectaculair. Usb-poorten zijn in de 2.0-variant aanwezig; de koeling is voldoende, maar niet overdreven; er is wat mogelijkheid tot kabelmanagement en de binnenzijde is netjes zwart. Alle features van een mainstream zijn eigenlijk wel aanwezig, en de koper die daarnaar op zoek is, zal met de Shinobi niet teleurgesteld worden.

De prestaties zijn eveneens keurig: de componenten in de behuizing worden niet te warm en desgewenst kunnen er nog heel wat fans worden bijgeplaatst. Er is voldoende ruimte om de meeste gangbare hardware kwijt te kunnen en de geluidsontwikkeling van de behuizing valt met maximaal 40dBA ook al niet tegen.

Een scheidbare drivecage was een leuk extraatje geweest en de stoffilters hadden wat gebruiksvriendelijker gemogen, maar een kniesoor die daar op let. Alleen erg kritische consumenten zullen BitFenix het ontbreken van een hotswap-bay of een fancontroller kwalijk nemen, voor alle anderen is de Shinobi met zijn prijskaartje van amper zestig euro een fijne behuizing.
