Computernerd HEAVY METAL cooler

Athlon cooling

Bij het woord cooling staan tweakers oren gelijk gespits. Wat wil je met levensbehoefte nummer 1, zonder dit mooie fenomeen waren vele levens doelloos geweest. Met lekker wat koele lucht of water gaan dingen ineens veel harder als normaal, althans vaak, de factor geluk kunnen we helaas niet op 0 zetten.
Maar de invloed die je hebt op de elementen buiten geluk moet je ten volste benutten. Dit doet de Computernerd HEAVY METAL cooler met Alpha P3125 heatsink ook.

Standaard wordt een Athlon geleverd met een coldplate, dit is een 3 mm dik metalen plaat die de bevestiging van een heatsink op het geheel vergemakkelijkt. Deze coldplate verbindt een vlakke zijde met bevestigings mogelijkheden voor een heatsink, met een zijde die de daadwerkelijke CPU toucheert en waar 2 verhogingen zijn gemaakt voor de cachechips ( ik noem ze verder maar ff koelblokjes ), zodat deze ook contact maken met coldplate. Aangezien er ,ondanks de verhogingen, ruimte blijft tussen de cachechips en koelblokjes zit er een lekkere ( 1 a 2 mm ) laag koelprut tussen. Een sterk natuurkundig inzicht is niet vereist om te constateren dat zowel een laag koelprut als 3 mm dik metaal geleiding van warmte niet bevorderd, de Computernerd HEAVY METAL is op deze constatering dan ook een logisch gevolg...

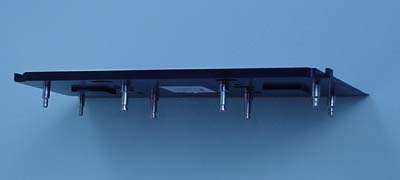

$De \'dikke\' coldplate$

De HEAVY METAL is een zogenaamde "gemodificeerde" cooler en in dit verhaal wil dat zeggen dat hij geschikt gemaakt is om rechtstreeks op je cache en cpu te bevestigen. Dit betekent dus dat de coldplate en de dikke laag koelprut, aangebracht door AMD, overbodig wordt. Het moge duidelijk zijn dat je dus zelf zowel de SECC behuizing als de coldplate moet verwijderen.
Over het kraken van je CPU behuizing zijn al genoeg artikeltjes geschreven, je kunt deze oa hier vinden :

TheTechZone

HardOCP

Wanneer je dit hebt gedaan is de coldplate verwijderen nog een kleine klus, ik heb de 8 opstaande pinnetjes met een kleine priem omgebogen. Hierbij moet je best wat kracht zetten, dus wees voorzichtig, een steek in je PCB kan je overklok avontuur al in een vroeg stadium laten eindigen .

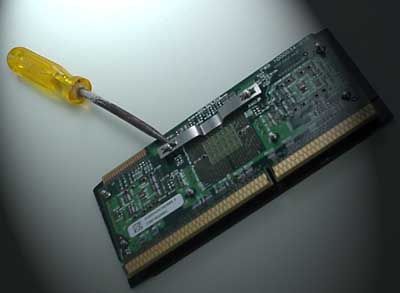

$Met een klein schroevedraaiertje buig je de ijzeren \'pennetjes\' om$

Computernerd Heavy Metal

Met een gestripte Athlon voor m'n snuffert werd het tijd om de HEAVY METAL uit te pakken. Hij wordt kant en klaar geleverd, dus je hoeft hem niet als een IKEA kast inmekaar te schroeven. Er zit echter wel een instructie, wat uitgeprinte blaadjes met middelmatige zwart-wit foto's, bij over het monteren van het geheel op de Athlon proc zelf, maar de inhoud hiervan is luid en duidelijk. Het verschil met een "normale" Athlon cooler moge duidelijk zijn bij het zien van onderstaande afbeelding.

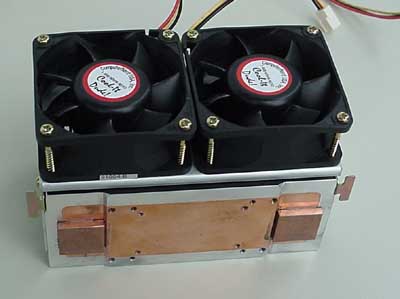

De gemodificeerde heatsink van de HEAVY METAL

Tot ongeveer 2 cm van de randen is de heatsink iets hoger als de rest van het oppervlak, duidelijk zichtbaar zijn de cacheblokjes waar ik het eerder over had. Tevens heeft deze heatsink een koperkern die er voor zorgt dat de warmte nog beter verdeeld wordt over het koeloppervlak. Ook valt deze Alpha heatsink op wat betreft afmeting, hierdoor kan het zijn dat er een dimm bankje op je mobo onbruikbaar wordt. Een soorgelijk Alpha heatsink, zij het zonder koperkern, hebben we gebruikt om de AOpen AK72 te testen, deze hebben we toen ook iets moeten aanpassen om het geheel geen contact te laten maken met wat condensatoren van het moederbord. Bij deze heatsink heeft Alpha zelf iets soortgelijks gedaan, zij het iets eleganter . Helaas mocht de aanpassing van Alpha aan de koelribben geen baat hebben voor de ASUS K7V plank waar ik deze cooler op plaatste, dit betekent ook voor de oudere K7M bezitters dat er een bankje minder gebruikt kan worden. Je bent dus beperkt tot een max van 512 MB ( 2 x 256 ) geheugen, buiten de fantieke fotoshoppers moet 2 x 128 ruim voldoende zijn voor huis-, tuin-, en tweakgebruik. Voor mensen die nu 2 x 64 MB hebben is het echter wel iets om over na te denken ! Gelukkig bleven de 4 dimm bankjes op een ABIT KA7-100 plank gewoon vrij voor gebruik, sterker nog, er bleef flink wat ruimte over om eventueel een nog grotere heatsink te gebruiken.

De iets ingekorte heatsink door Computernerd

De door ons zelf 'gemodificeerde' heatsink

Na het aanbrengen van wat koelprut uit de bijgeleverde tube ( de standaard AMD koelprut had ik inmiddels verwijderd ) en het lezen van de montage instructie over waar de diverse ringetjes en schroefjes gepositioneerd moesten worden was de HEAVY METAL in no-time bevestigd. Los van de afmeting heeft de hele stellage ook een behoorlijk gewicht wat aan één kant hangt. Door dit gewicht zit de Athlon vrij los in zijn slot, een paar keer heen en weer lopen langs de kast veroorzaakte dan al snel een crash. Op de ASUS K7V heb ik het zaakje met een paar tierips stevig verankerd, bij het ABIT bord zaten 2 handige dopjes om op de twee zijarmen van het slot te prikken. Ik kon er maar 1 gebruiken omdat de andere mijn GFD in de weg zat, maar 1 bleek al voldoende te zijn om de CPU goed in zijn slotje te laten snorren.

De ASUS K7V met 1 dimm bank minder en tie-rips

De ABIT KA7 ruimte voldoende en goed vast in slot

Maar om te zien of deze cooler goed zijn best doet, wordt het tijd om de powerknop in te drukken. Ik heb de cooler op een Athlon 700 ( core=800 ) gezet uit week 19, waarmee ik met de al eerder genoemde 3dfxcool Alpha1HO cooler niet verder dan 825 Mhz ( 1/2 L2 cache ) ben gekomen. Hierbij gebruikte ik een FSB van 103 mhz en een POW!er BOOST GFD van eveneens Computernerd die ik instelde op een multiplier van 8. Hogere FSB en/of multiplier settings strande in no-go's of crashes. Aangezien deze cooler bevestigd moest worden op de coldplate is het een mooie vergelijking om te kijken of de HEAVY METAL met direct contact op CPU en cache echt effectief is ( lees : meer uit processor kan halen )

De modificaties aan de HEAVY METAL zouden er dus voor moeten zorgen dat ik boven die 825 Mhz moet komen. En dat deed die, zonder enig probleem fietste ik de Athlon 700 naar de 850 Mhz met nog steeds een L2 cache divider van 1/2, dit is dus 75 Mhz méér als de standaard 350 Mhz waar cache op loopt. De volgende poging op 900 Mhz gaf helaas nog steeds een no-go, aangezien hij ook niet wilde booten met L2 cache _helemaal_ uit heb ik de hoop op hogere snelheden met dit exemplaar dan ook opgegeven. Verdere pogingen tussen de 850 en 900 mochten helaas niet baten, over de 850 Mhz grens kwam ik niet.

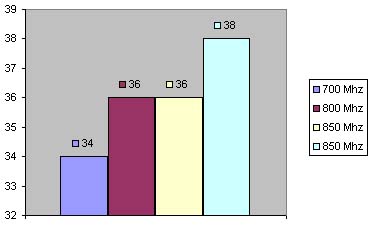

Als indicatie nog een paar temperatuur metingen verricht met de bij de ABIT KA7 meegeleverde temp sensor, geen state-of-the-art meet instrument, maar nogmaals, slechts ter indicatie :

Conclusie

Deze grote jongen doet wat ie moet doen: koelen. Ik ben helaas niet verder gekomen dan +25 Mhz ten opzichte van een soortgelijke cooler die op de coldplate bevestigd wordt, maar in hoeverre dit aan de CPU danwel HEAVY METAL ligt laat ik in het midden. Voor tweakers die al een redelijk koelblok op zijn/haar Athlon hebben geprikt is de HEAVY METAL met een prijs van fl 179,- misschien wat teveel van het goede. Maar voor diegene die nog op zoek zijn naar iets beters dan de standaard cooling en alles uit de kast willen halen wat mogelijk is met lucht koeling, heeft aan de HEAVY METAL een goede.

Positief
