Om de verschillen tussen UD2 en UD3 duidelijk te maken, zijn er twee borden naast elkaar gelegd: de Gigabyte EP45-DS4P vertegenwoordigt UD2, de Gigabyte EP45-UD3P representeert UD3. Wat betreft de featureset komen de twee borden grotendeels overeen, wat de vergelijking tussen de borden gemakkelijker maakt. Gekeken wordt naar de temperatuur, de vermogensopname en de prestaties in diverse benchmarks.
Vermogensopname
De vermogensopname werd gemeten gedurende idle, waarbij er 0 tot 4% van de cpu gebruikt werd, bij een load van 50 procent, waarbij één core in gebruik was, en bij een load van 100 procent, waarbij beide cores werden ingezet. Onderstaande grafieken tonen de vermogensopname in Watt; lager is beter.
| Vermogensopname - idle |
| EP45-DS4P (UD2) |
   139,0 |
| EP45-UD3P (UD3) |
   138,2 |
| Vermogensopname - 50% load |
| EP45-DS4P (UD2) |
155,0 |
| EP45-UD3P (UD3) |
155,0 |
| Vermogensopname - 100% load |
| EP45-DS4P (UD2) |
166,4 |
| EP45-UD3P (UD3) |
167,0 |
Temperatuur
Om de temperatuur te meten zijn op diverse plekken op het moederbord sensors geplaatst. Op deze manier zijn we niet afhankelijk van de temperatuursensors van het moederbord zelf, wat het ontstaan van onnodige meetfouten voorkomt. Om het systeem goed te belasten is gebruik gemaakt van een Intel QX6850 quadcore-cpu, waarvan alle vier de cores werden belast met prime95. Tijdens deze runs zijn de temperaturen van de cpu, de northbridge, de southbridge en de spanningsregelaars gemeten. Op deze manier is na te gaan of de temperaturen bij een Ultra Durable 3-bord inderdaad lager liggen dan bij een bord dat van Ultra Durable 2 is voorzien. Om vervuiling van de temperatuurmetingen door de warmte-ontwikkeling van de videokaart te voorkomen, is een Geforce 8500GT gebruikt, die maximaal 43W verbruikt; bovendien is deze kaart in het onderste pcie-slot geplaatst, zo ver mogelijk weg van de north- en southbridge, de cpu en de spanningsregelaars.

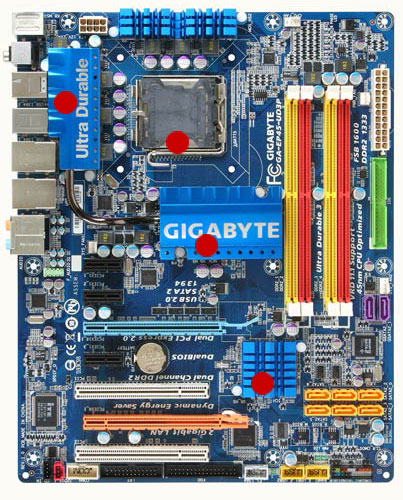

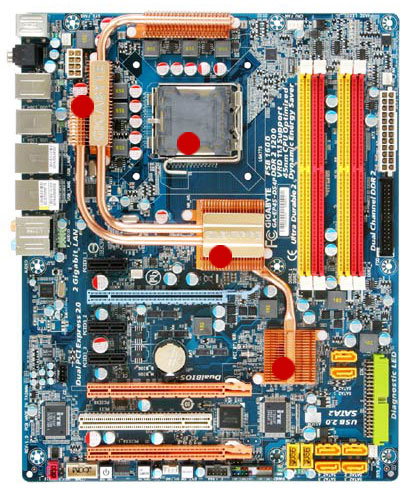

Meetpunten op de EP45-DS4P en EP45-UD3P
Temperatuur - spanningsregelaar
|
| EP45-DS4P (UD2) |
47,2 |
| EP45-UD3P (UD3) |
43,3 |
| Temperatuur - northbridge |
| EP45-DS4P (UD2) |
67,8 |
| EP45-UD3P (UD3) |
46,5 |
| Temperatuur - southbridge |
| EP45-DS4P (UD2) |
45,7 |
| EP45-UD3P (UD3) |
45,1 |
| Temperatuur - cpu |
| EP45-DS4P (UD2) |
52,4 |
| EP45-UD3P (UD3) |
51,1 |
De cijfers spreken voor zich: het Ultra Durable 3-bord scoort bij iedere test net iets beter, maar bij de northbridge-temperatuur is het verschil behoorlijk groot.
