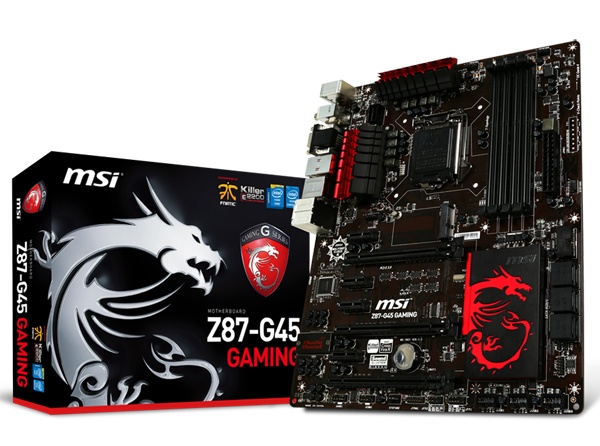

De MSI Z87 G45 GAMING is het wat eenvoudigere broertje van de GD65 GAMING die ik al eerder had getest. Net als de andere GAMINGborden is de G45 een bord met een donkere PCB met zwarte onderdelen en zwart met rode heatsinks erop.
Specificaties
Socket | LGA 1150 |
Formfactor | ATX |
Chipset | Z87 |
PCIe x16 | 1x |
PCIe x8 | 1x (x16 fysiek) |
PCIe x1 | 4x |
PCI | 0x |
Geheugen | 4x DDR3 |
SATA | 6x 6Gbps (Intel)
|
USB | 4x USB3.0
2x USB2.0
2x USB3.0 via header
6x USB2.0 via header |
PS/2 | 1x |
Audio | Realtek ALC1150
6x 3.5mm jack
optical +coaxial S/PDIF |
Video | HDMI
DVI
DSUB
|
Netwerk | 1x 1Gbps RJ45
KillerNIC E2205 |
Aansluitingen

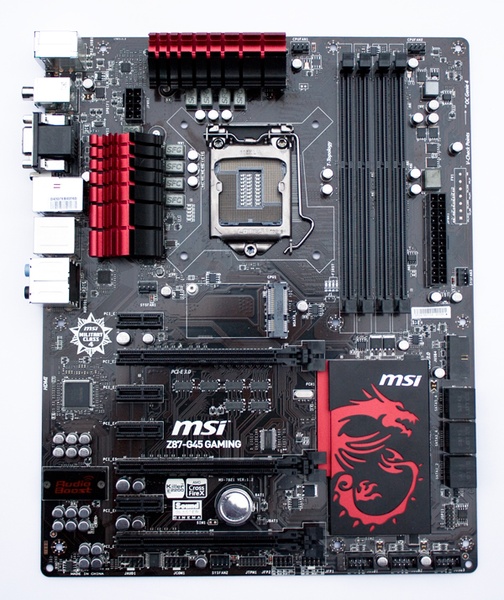

De G45 is wat minder uitgebreid dan de GD65, zo ontbreken de extra SATApoorten, en zitten er geen vcheckpoints naast de ATXstekker zoals die wel bij de GD65 zitten. . Het bord is wel wat goedkoper, en daardoor zeker een interessante optie in vergelijking met de GD65.
Het bord beschikt over 4 PCIe x1-poorten, 3 PCIe x16-poorten, die kunnen draaien in een 16/0/0-, 8/8/0- of 8/4/4-configuratie.

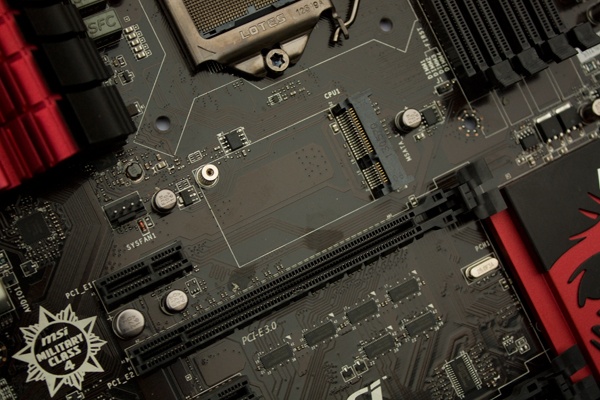

Rechts van het socket zitten 4 DDR3-sloten voor het geheugen en tussen het bovenste PCIe x1-slot en deze poorten zit een 6Gbps-mSATAslot. Deze deelt de verbinding met een van de 6 6Gbps-poorten die aan de zijkant van het bord zitten.

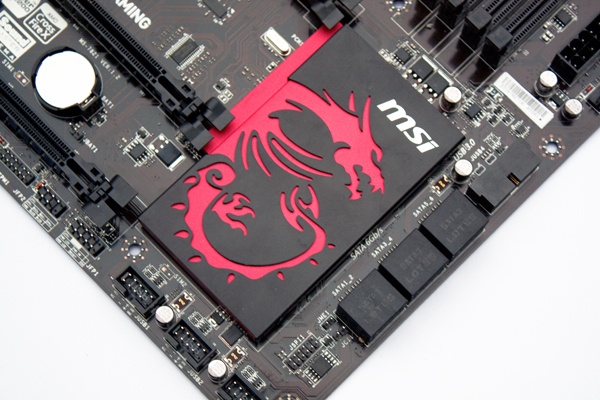

De VRMs rond de socket, zijn voorzien van twee heatsinks die verbonden zijn met een heatpipe, en bovenop de chipset zit een heatsink met de MSI GAMINGdraak erop. Alle 3 uitgevoerd in zwart met rood.

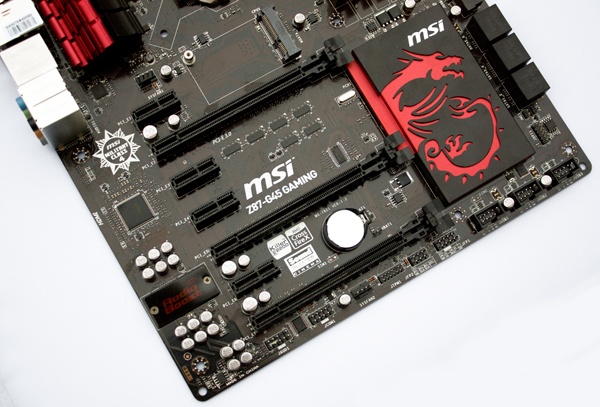

Aan de onderkant van het bord zitten 3 headers voor USB2.0, de connectoren voor het frontpanel, frontaudio en nog eentje voor een compoort. Verder zitten er nog een 4 pins fanheader en een header voor een TPMchip. In totaal zitten er 5 4 pins fanheaders op het bord, waarvoor 2 voor de CPUfans. Naast de SATApoorten zit nog een USB3.0 header.

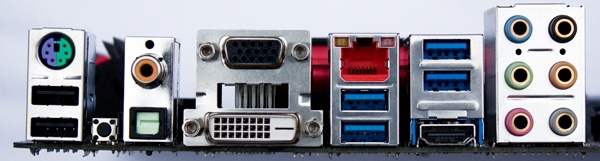

Op de achterkant van het bord zitten 2 USB2.0poorten, 4 USB3.0poorten en een PS/2poort. Voor video zitten er een HDMI-, DVI- en DSUBconnector en het geluid kan aangesloten worden door een optische of coaxiale S/PDIF en 6 3.5mm jacks die verbonden zijn met een Realtek ALC1150 geluidschip. Uiteraard ontbreekt een RJ45connector niet, voor de KillerNIC E2205.
De KillerNIC zie je op steeds meer gameboarden zitten, niet alleen van MSI, maar ook Gigabyte heeft ze. Of ze nu heel veel beter zijn is erg lastig te testen, maar over het algemeen vind ik ze wel wat stabieler werken als de Realtekchips die je voorheen veel zag, die bij mij toch altijd wat gezeur gaven met de drivers en soms met de doorvoersnelheden.
Met dit moederbord worden naast de I/Oshield, 2 SATA 6Gbpskabels meegeleverd, een driverDVDtje en de nodige handleidingen en een MSI GAMINGbadge. Geen overvloed aan accessoires dus, maar eigenlijk heb je die ook niet echt nodig, hooguit wat extra SATAkabels.
UEFI

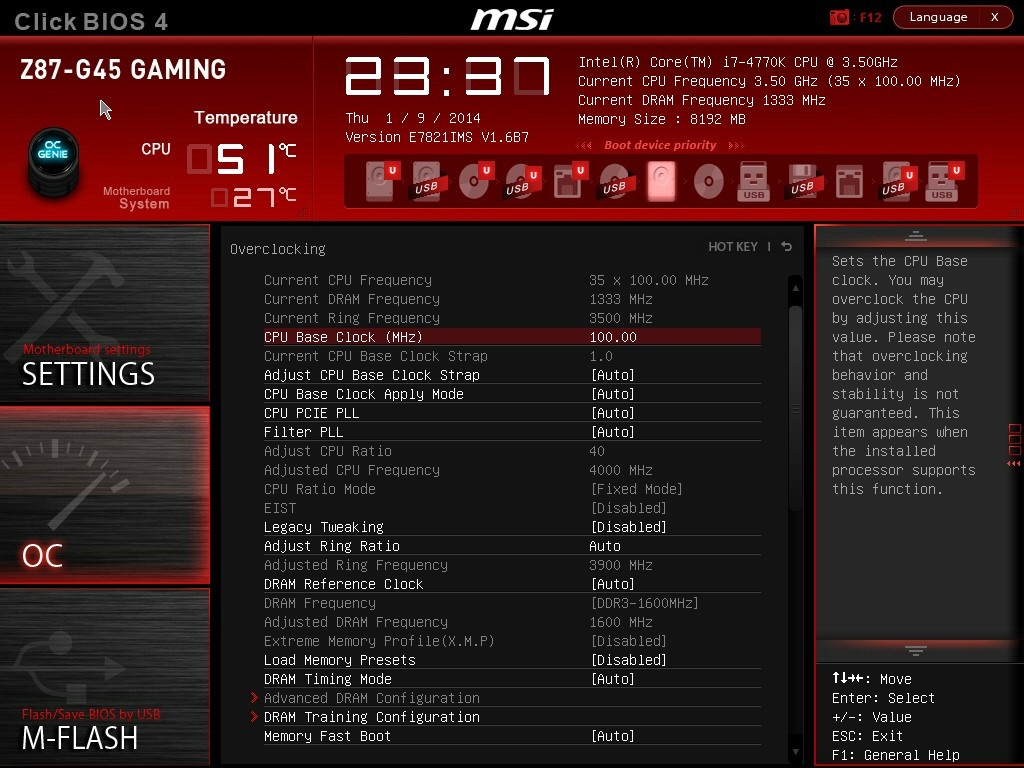

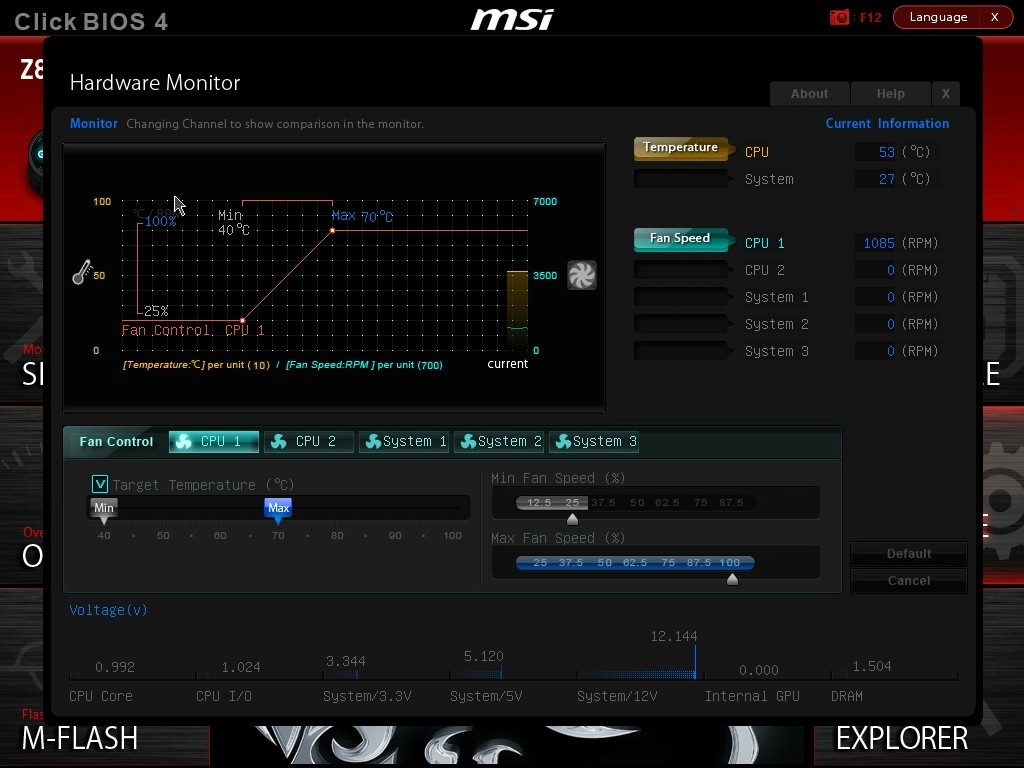

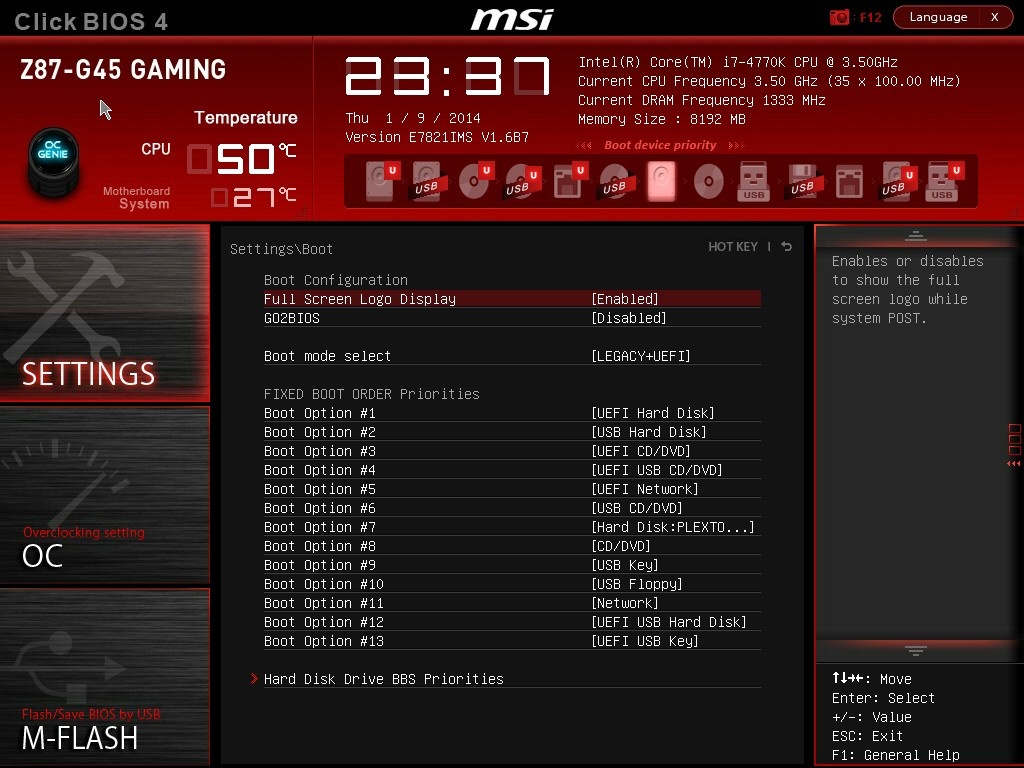

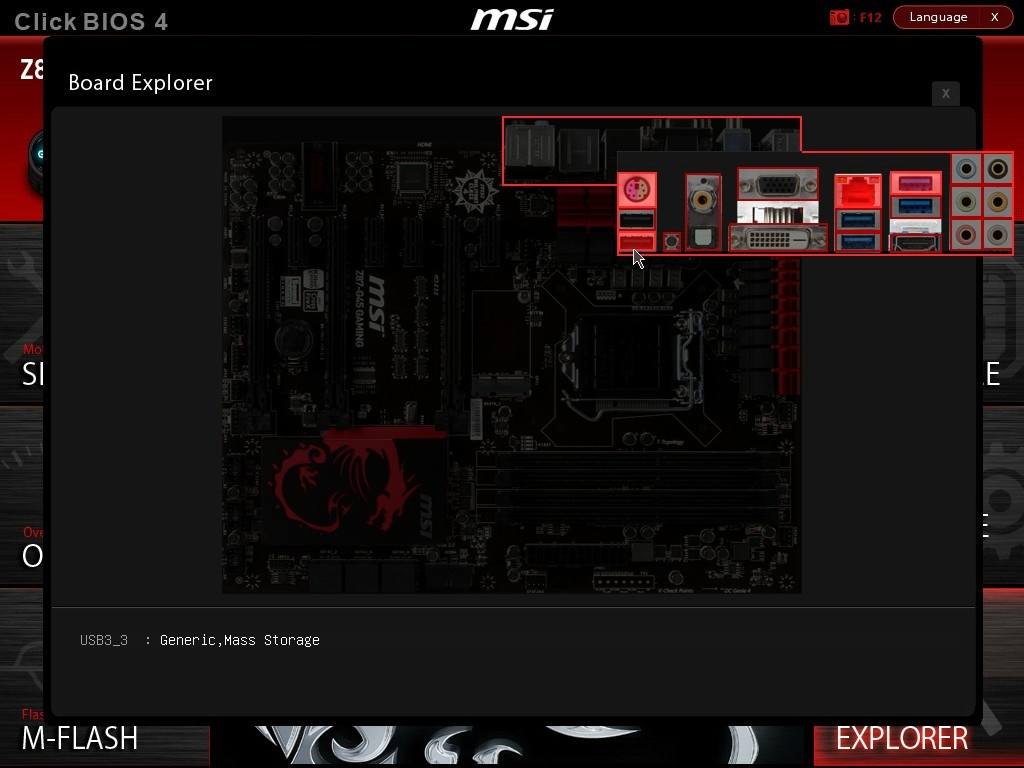

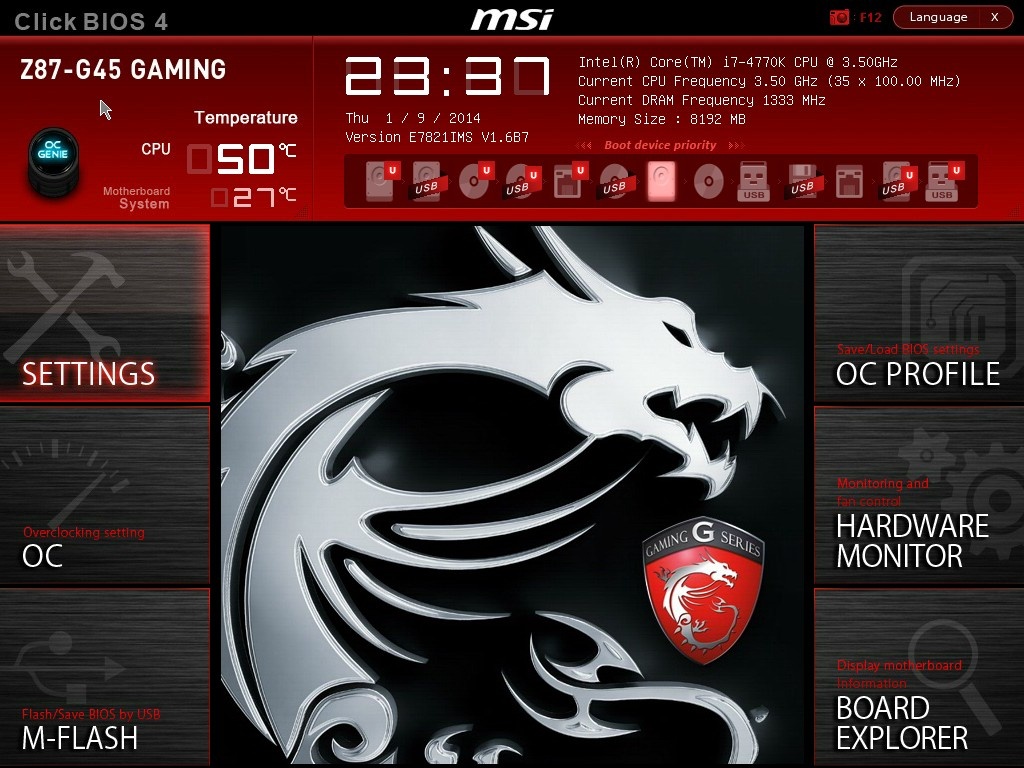

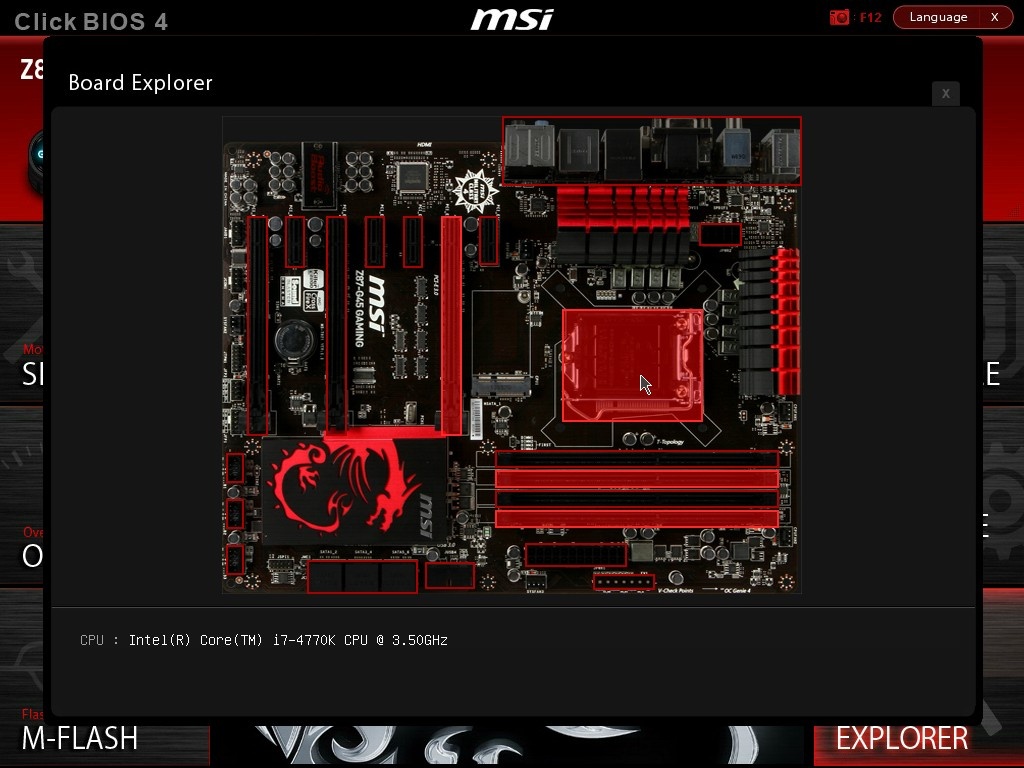

Het bord is voorzien van 1 bioschip, dat is nog een verschilletje met de GD65 die er 2 heeft. Maar verder beschikt deze ook over een heel uitgebreidde UEFI waar je eigenlijk alles in kunt stellen. In onderstaande screenshots is te zien hoe de UEFI eruit ziet. Je kunt met zowel het toetsenbord als met de muis navigeren, al is het bij bijvoorbeeld de boardexplorer een stuk makkelijker om een muis te gebruiken.
OCGenie is hier ook te activeren, hoewel er geen fysieke knop zit op het bord, is er wel een knopje linksboven in de UEFI geplaatst.
Overclocken
Het overclocken op dit bord gaat eigenlijk net zo makkelijk als op de andere bordjes. Je kunt gebruiken maken van de OCGeniefunctie in de UEFI, waarmee je door middel van 1 knopje automatisch je CPU op een hogere snelheid laat lopen. Hoewel dit een prima manier is voor de gebruiker die zich niet wil verdiepen in het overclocken is het niet de meest ideale manier in mijn ogen. Hoewel het makkelijk is, wordt de Vcore redelijk omhoog gegooid, en dat is op zich lang niet altijd nodig. Er wordt uitgegaan van een algemene setting die natuurlijk werkt met de meeste hardware, maar natuurlijk heeft lang niet iedere CPU hetzelfde nodig. Dus het loont zeker om je even te verdiepen in het handmatig overclocken van de CPU.

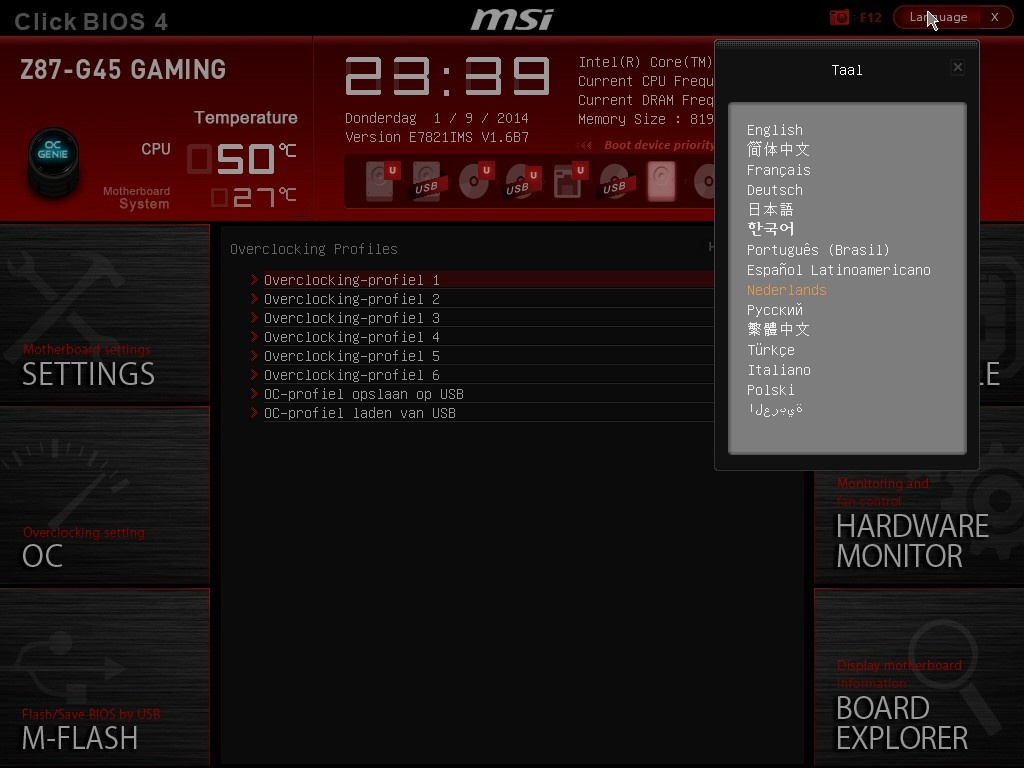

Maar ook dat kan prima, zoals op de screenshots hierboven te zien is is er een Ocsectie in de UEFI opgenomen, waarin alle instellingen gedaan kunnen worden met betrekking tot frequenties, voltages en zelfs diverse Ocprofielen.
Benchmarks
Uiteraard kunnen er in een review de benchmarks niet ontbreken. Omdat ik al de nodige Z87bordjes heb kunnen testen heb ik ze allemaal naast elkaar gelegd en de resultaten in grafiekjes gezet.
De benchmarks die ik heb gedraaid zijn:
• SuperPi
• wPrime
• CineBench 11.5
• PCMark 7
• Blender
• 3DMark 11
• PassMark8
Alle Z87borden zijn getest met een i7 4770K, 8GB DDR31600 geheugen, een Radeon R9 270X HAWK, een 1200W ADATA voeding en een Plextor M5M 128GB mSATA SSD. De Mpower Z77 is getest met een i5 3570K.
SuperPi - 1M |
---|
MSI Z87 G45 |   9.501 s |
MSI Z87 G45 OC |   9.126 s |
MSI Z87M |   9.500 s |
MSI Z87 GD65 |   9.290 s |
MSI Z87 MPower |   9.280 s |
Gigabyte Sniper B5 |   9.531 s |
Gigabyte Sniper M5 |   9.360 s |
Gigabyte Z87X OC |   9.531 s |
MSI Z77 MPower |   10.842 s |
SuperPi - 8M |
---|
MSI Z87 G45 |   105.378 s |
MSI Z87 G45 OC |   105.159 s |
MSI Z87M |   105.737 s |
MSI Z87 GD65 |   104.911 s |
MSI Z87 MPower |   105.020 s |
Gigabyte Sniper B5 |   109.232 s |
Gigabyte Sniper M5 |   104.271 s |
Gigabyte Z87X OC |   105.737 s |
MSI Z77 MPower |   183.131 s |
SuperPi - 32M |
---|
MSI Z87 G45 |   490.980 s |
MSI Z87 G45 OC |   478.468 s |
MSI Z87M |   491.260 s |
MSI Z87 GD65 |   481.651 s |
MSI Z87 MPower |   501.800 s |
Gigabyte Sniper B5 |   502.461 s |
Gigabyte Sniper M5 |   501.868 s |
Gigabyte Z87X OC |   507.609 s |
MSI Z77 MPower |   590.086 s |
wPrime - 32M |
---|
MSI Z87 G45 |   11.074 s |
MSI Z87 G45 OC |   9.749 s |
MSI Z87M |   9.968 s |
MSI Z87 GD65 |   10.295 s |
MSI Z87 MPower |   10.567 s |
Gigabyte Sniper B5 |   10.106 s |
Gigabyte Sniper M5 |   7.598 s |
Gigabyte Z87X OC |   10.654 s |
MSI Z77 MPower |   11.280 s |
wPrime - 1024M |
---|
MSI Z87 G45 |   347.181 s |
MSI Z87 G45 OC |   327.507 s |
MSI Z87M |   310.938 s |
MSI Z87 GD65 |   321.563 s |
MSI Z87 MPower |   331.698 s |
Gigabyte Sniper B5 |   316.648 s |
Gigabyte Sniper M5 |   221.505 s |
Gigabyte Z87X OC |   335.260 s |
MSI Z77 MPower |   344.526 s |
CineBench 11.5 - OpenGL |
---|
MSI Z87 G45 |   124.58 fps |
MSI Z87 G45 OC |   128.11 fps |
MSI Z87M |   125.36 fps |
Omdat de andere benchmarks met een veel tragere videokaart zijn gedraaid vielen de benchmarks daarvan ook aanzienlijk lager uit. Vandaar dat alleen de MSIbordjes die getest zijn met de R9 270X HAWK erbij staan.
CineBench 11.5 - singleCPU |
---|
MSI Z87 G45 |   1.70 pts |
MSI Z87 G45 OC |   1.78 pts |
MSI Z87M |   1.70 pts |
MSI Z87 GD65 |   1.71 pts |
MSI Z87 MPower |   1.73 pts |
Gigabyte Sniper B5 |   1.73 pts |
Gigabyte Sniper M5 |   1.73 pts |
Gigabyte Z87X OC |   1.70 pts |
MSI Z77 MPower |   1.44 pts |
PCMark 7 |
---|
MSI Z87 G45 |   6232 PCMs |
MSI Z87 G45 OC |   6323 PCMs |
MSI Z87M |   6191 PCMs |
MSI Z87 GD65 |   6128 PCMs |
MSI Z87 MPower |   6080 PCMs |
Gigabyte Sniper B5 |   5810 PCMs |
Gigabyte Sniper M5 |   6127 PCMs |
Gigabyte Z87X OC |   5938 PCMs |
MSI Z77 MPower |   5277 PCMs |
Een gedeelte van de PCMark 7 test is afhankelijk van de gebruikte videokaart. De Sniper B5 is getest met een wat langzamere videokaart, en de score ligt daarom ook iets lager dan de rest van de borden.
Blender |
---|
MSI Z87 G45 |   198.42 s |
MSI Z87 G45 OC |   191.35 s |
MSI Z87M |   197.88 s |
MSI Z87 GD65 |   209.57 s |
MSI Z87 MPower |   212.12 s |
Gigabyte Sniper B5 |   215.69 s |
Gigabyte Sniper M5 |   208.95 s |
Gigabyte Z87X OC |   218.58 s |
MSI Z77 MPower |   354.68 s |
3DMark 11 |
---|
MSI Z87 G45 |   8718 3DMs |
MSI Z87 G45 OC |   8752 3DMs |
MSI Z87M |   8751 3DMs |
PassMark 8 |
---|
MSI Z87 G45 |   5084.1 |
MSI Z87 G45 OC |   5273.8 |
MSI Z87M |   5059.2 |
Over het algemeen genomen presteert de G45 net zo als de andere Z87borden. Alleen in de wPrime benchmarks liggen de prestaties wat lager, maar zo nu en dan heb ik toch m'n twijfels bij die benchmark, als je bijvoorbeeld kijkt naar de Gigabyte Sniper M5, die echt heel veel sneller is dan alle andere borden, om een reden die voor mij niet verklaarbaar is, omdat de rest van de benchmarks wel overeenkomen.
Maar gemiddeld maakt het eigenlijk weinig uit welk bord dat je pakt, omdat de verschillen niet zo heel groot zijn.
Stroomverbruik
Stroomverbruik - idle |
---|
MSI Z87 G45 |   50 W |
MSI Z87 G45 OC |   72 W |
MSI Z87M |   54 W |
MSI Z87 GD65 |   51 W |
MSI Z87 MPower |   49 W |
Gigabyte Sniper M5 |   52 W |
Gigabyte Z87X OC |   52 W |
MSI Z77 MPower |   77 W |
Stroomverbruik - Tomb Raider Benchmark |
---|
MSI Z87 G45 |   209 W |
MSI Z87 G45 OC |   242 W |
MSI Z87M |   200 W |
MSI Z87M OC |   229 W |
Stroomverbruik - OCCT |
---|
MSI Z87 G45 |   338 W |
MSI Z87 G45 OC |   343 W |
MSI Z87M |   331 W |
MSI Z87M OC |   361 W |
Het stroomverbruik heb ik in idle kunnen vergelijken met wat meer systemen, omdat je dan minder afhankelijk bent van de gebruikte videokaarten (die allen in idle nagenoeg evenveel gebruiken) en dan zie je alle systemen ongeveer hetzelfde doen in verbruik (met uitzondering van de OC, en natuurlijk de Mpower Z77 van de vorige generatie).
In loadtests is er wel wat verschil met de Z87M, maar de ene keer is de G45 wat zuiniger, de andere keer de Z87M. Dus onder de regel maakt dit uiteindelijk ook niet zo heel erg veel uit.
Prijs
De G45 kost nu rond de 130 euro, dat is zo'n 30 euro goedkoper dan de GD65. Daarvoor moet je wel een paar features inleveren, zoals 2 SATApoorten, de dualUEFI en vcheckpoints, maar als je die niet echt nodig hebt, dan is dit bord eigenlijk net zo'n goede keuze.
Conclusie
De G45 is een leuk bordje dat hier lekker stabiel werkte. Ik heb hem een beetje gezien als het kleine broertje van de GD65, maar op een paar features na maken ze eigenlijk niet zo heel gek veel verschil. Beide zijn prima borden,
