MSI Z87 MPower MAX

De MSI Z87 MPower MAX is het nieuwste MPower bord van MSI voor de nieuwe Haswell CPU's. Nadat ik eerder de Z77 MPower al eens had getest heb ik ook dit bordje eens onder handen genomen.



Specificaties

Chipset	Intel Z87
Socket	LGA 1150
Formfactor	ATX
Geheugen	4x DDR3
PCIe x16	1x
PCIe x8	2x
PCIe x1	4x
SATA	6x 6Gbps (Intel ICH) 2x 6Gbps(ASM1061)
USB	Intel Z87 4x USB3.0 6x USB2.0 ASM1074 4x USB3.0 uPD720202 2x USB3.0
Netwerk	E2205 Gigabit KillerNIC
Audio	6x 3.5mm jack 1 optical S/PDIF Realtek ALC1150
Video	2x HDMI Displayport

Accessoires
Met het bord wordt nog een behoorlijke berg accessoires meegeleverd
• I/Oshield
• WiFi/BT/WiDi module + antennes
• V-checkcables
• 6 SATAkabels
• eSATAkit
• SLIkabel
• USB3.0 bracket
• Mconnectors
• DriverDVDs
• het nodige papierwerk
• een casebadge
• MPower deurhanger

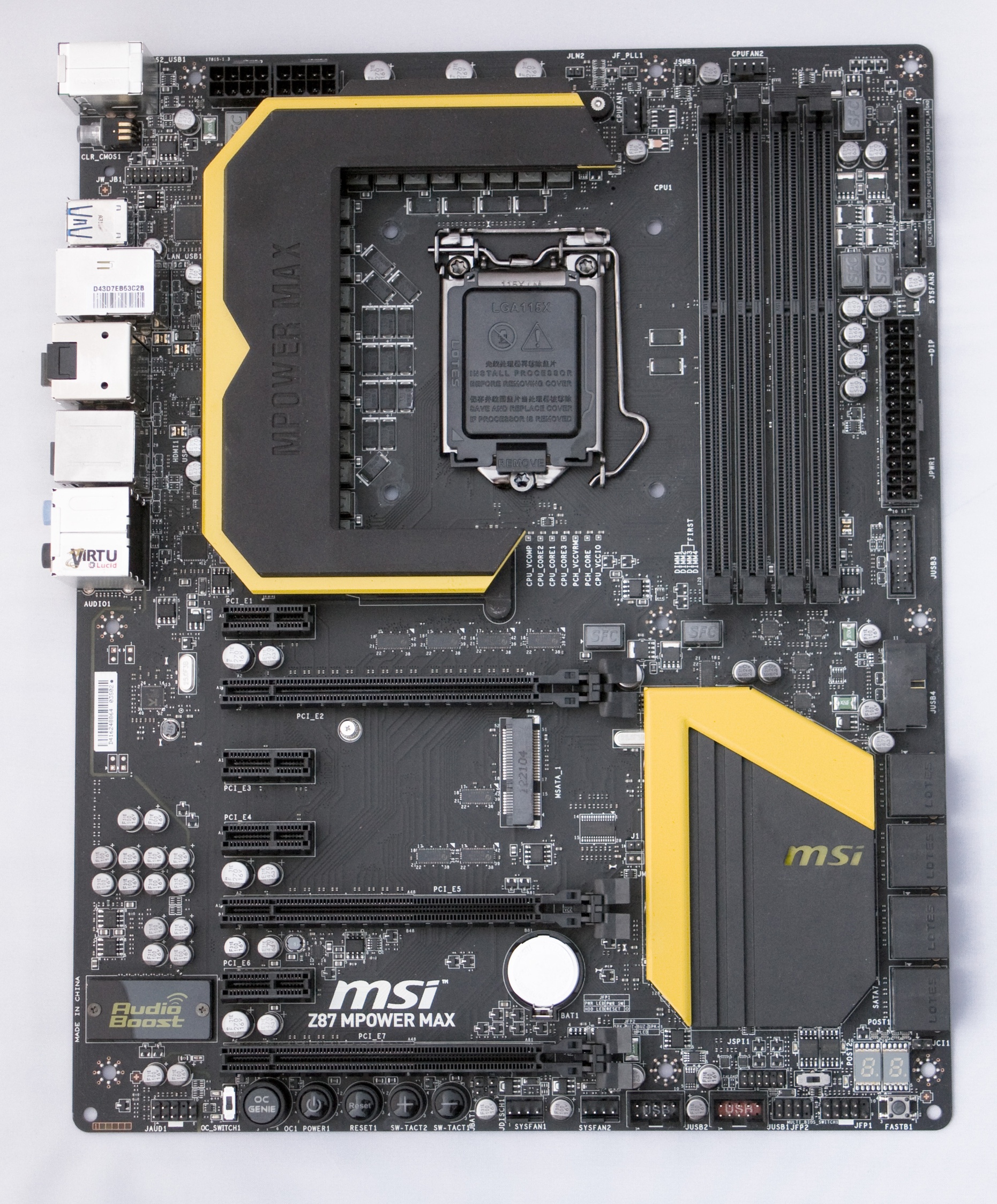

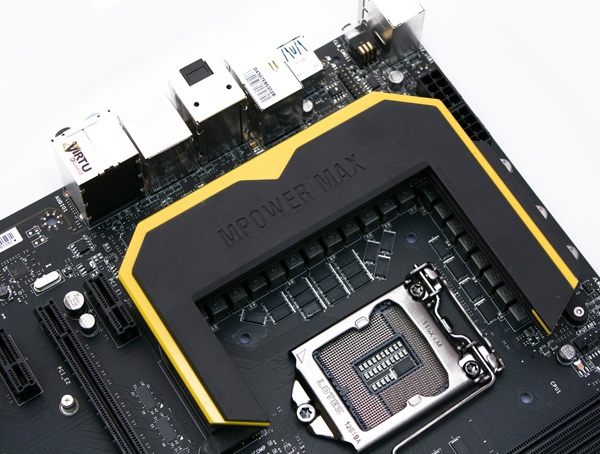

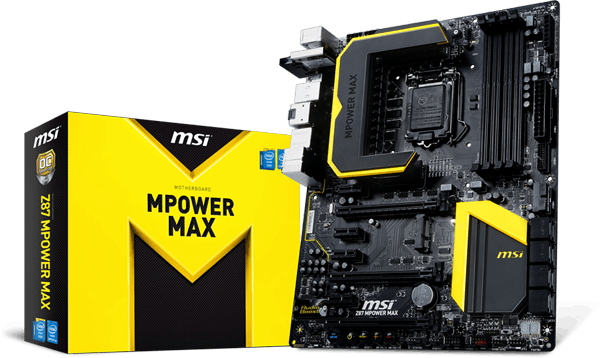

De MPower MAX is een bord met een geel/zwarte kleurstelling. Voorzien van een stel flinke heatsinks voor de VRM en de chipset. Desalniettemin kun je de meeste koelers er gewoon goed op monteren, zonder dat ze tegen de heatsinks aankomen.

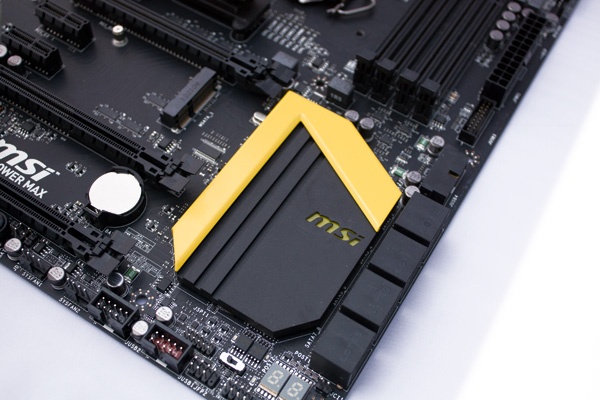

Het bord heeft enkel PCIesloten. 1 PCIe x16-slot, 2 PCIe x8-sloten en 4 PCIe x1-sloten. Achter de middelste 2 PCIesloten zit een mSATAslot, dat gedeeld wordt met een van de SATApoorten die voorop het bord zitten en is aangesloten op de Intel SATAcontroller. In totaal zitten er 8 SATAsloten op het bord, waarvan 6 aangestuurd worden door de Intel chip, de overige 2 door een ASMedia controller.

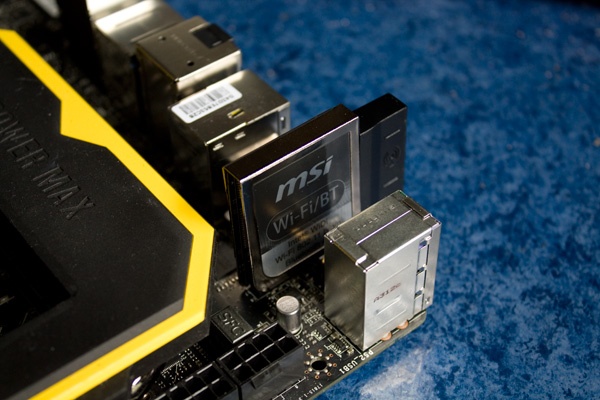

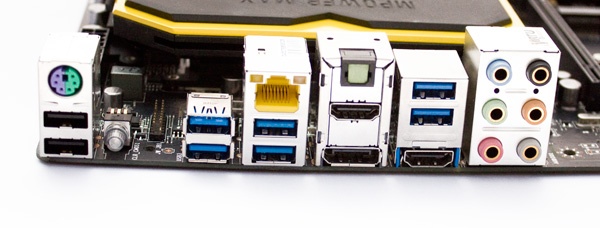

Achterop het bord vinden we 6 USB3.0 poorten, 2 USB2.0 poorten, een optische S/PDIF voor de audio en 6 3.5mm jacks. Netwerk kan aangesloten worden op een RJ45 connector, video kan aangesloten worden op 2 HDMI- en 1 displaypoort. Verder ontbreekt een PS/2poort niet, en is er een header aanwezig waarop een WiFimodule aangesloten kan worden.





Op het bord vinden we verder 2 headers voor 4 USB3.0 poorten, 2 headers voor in totaal 4 USB2.0 poorten en 4 4pins fanheaders. Stroom loopt via een 24 pins ATXstekker en 2 8 pinsstekkers. Je hoeft er hier maar 1 van aan te sluiten, maar voor extra stabiliteit heb je er een 2e bijzitten als je flink gaat overclocken.

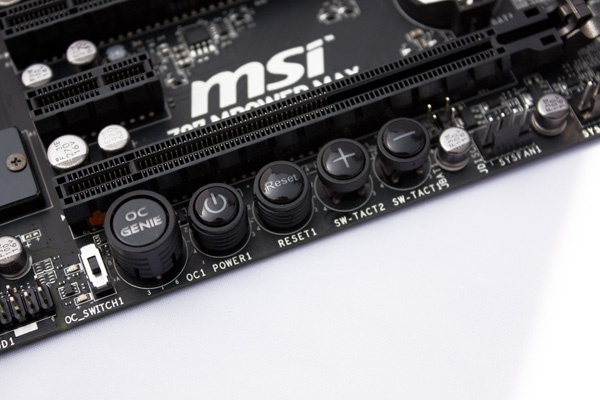

Voor overclocken zitten er een paar handige snufjes bij. Er zitten Vcheckpoints op het bord, waar eenvoudig voltages gemeten kunnen worden met een multimeter. Verder zitten er een stel directOCbuttons op, waarmee je de mogelijkheid hebt om de BCLK met een MHz te verhogen of te verlagen. Het OCen via de BCLK is ook op een Haswell niet zo heel interessant, maar als je records wilt breken kunnen de paar extra MHzjes natuurlijk wel helpen, en de mogelijkheid om die dynamisch aan te passen is dan wel handig.



Maar als je niet zo extreem wilt gaan, kun je ook de OCGenieknop gebruiken. Deze klokt het systeem direct over (in dit geval naar een multiplier van 40, waarmee de effectieve snelheid op 4000MHz terecht komt). Het systeem zoekt zelf uit wat het kan instellen, zonder dat je je daar druk over hoeft te maken.

Een ander knopje op het bord dat handig is is de boot-to-biosswitch. Hiermee kun je bij een reboot direct naar de bios gaan, zodat je niet meer als een Neanderthaler op de DELknop hoeft te drukken in de hoop dat je op tijd was.

UEFI

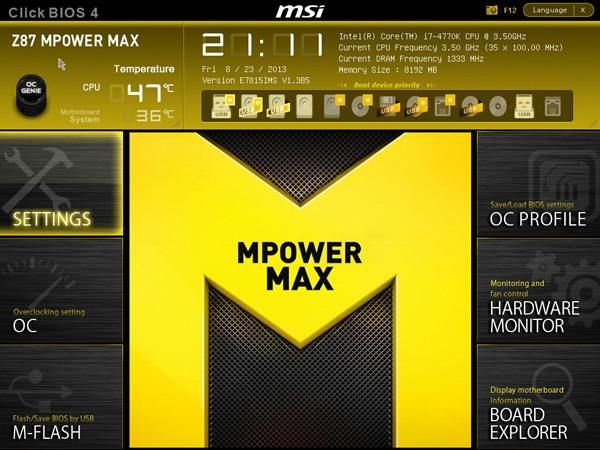

Bij het bord komt een vrij uitgebreidde UEFI. Op het hoofdscherm kun je vrij gemakkelijk de opstartvolgorde van de apparaten instellen. Helaas werkt dit nog niet helemaal feilloos. Zodra mijn ADATA N005 USBstick erin zit, dan kan de opstartvolgorde staan hoe ik wil, maar kan hij alleen van die stick booten (die niet bootable is). Dit had ik op de Z77 MPower ook al, helaas is dat bij deze niet anders.

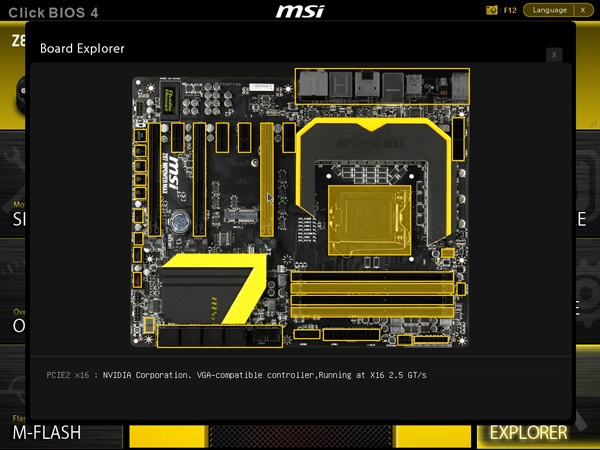

Ik ga niet de hele UEFI doornemen omdat die eigenlijk vrij standaard is, maar een leuke optie die erin zit is de Board Explorer.


Deze geeft een overzicht van je bord, met daarin geel gekleurd welke slots apparaten bevatten.




Zo kun je als je je muis erboven houdt zien wat er in het PCIeslot zit, of in de DIMMsloten, of welke CPU je in het socket hebt zitten. Ook kun je een uitleg krijgen over welk knopje of header welk nut heeft.


Ook de sloten/poorten die achterop het moederbord zitten zijn in dit overzichtje meegenomen. Zodat je kunt zien in welk slot je iets geprikt hebt als je er met je muis overheen gaat.


En met de SATApoorten werkt het op dezelfde manier.

Dit is best een handige manier om te zien waar wat aanzit, en de informatie die je krijgt is uitgebreid en accuraat genoeg om te zien om welk apparaat het gaat (al zijn eea afhangen van de informatie die het apparaat doorgeeft).

Benchmarks
Op de MPower MAX heb ik uiteraard de nodige benchmarks losgelaten. Naast dit bord heb ik nog een MSI Z87-GD65 GAMING, Gigabyte Z87X-OC, Gigabyte Sniper M5 en een MSI MPower Z77 getest. Daarnaast heb ik de benchmarks gepakt van de MSI GT70 gamenotebook die ik laatst getest heb. De vergelijking met gamebenchmaks heb ik hiermee niet kunnen doen, omdat ik met deze notebook niet mijn monitor aan kon sturen op 2560x1600. De 1920x1080 benchmarks zijn in de GT70 review te vinden.
De Z87 MPower MAX staat 2 keer in de grafieken. 1 keer met en een keer zonder de OCGenie ingeschakeld.

Testsysteem specificaties

CPU	i7 4770K (Z87) i5 3570K (Z77)
GPU	MSI GTX770
RAM	2x 4GB ADATA XPG DDR3 1600
SSD	Plextor M5M mSATA 128GB
PSU	ADATA HM1200

SuperPi

SuperPi - 1M
Z87 MPower MAX	9.280 s
Z87 MPower MAX OC	8.986 s
Z87 GD65 GAMING	9.29 s
Z87 GD65 GAMING OC	8.955 s
Sniper M5	9.36 s
Z87X-OC	9.531 s
Z77 Mpower	10.842 s
GT70	9.987 s

SuperPi - 8M
Z87 MPower MAX	105.020 s
Z87 MPower MAX OC	100.355 s
Z87 GD65 GAMING	104.991 s
Z87 GD65 GAMING OC	100.105 s
Sniper M5	104.271 s
Z87X-OC	105.737 s
Z77 Mpower	183.131 s
GT70	112.289 s

SuperPi - 32M
Z87 MPower MAX	501.800 s
Z87 MPower MAX OC	481.230 s
Z87 GD65 GAMING	481.651 s
Z87 GD65 GAMING OC	479.202 s
Sniper M5	501.868 s
Z87X-OC	507.609 s
Z77 Mpower	590.086 s
GT70	544.222 s

wPrime

wPrime - 32M
Z87 MPower MAX	10.567 s
Z87 MPower MAX OC	9.55 s
Z87 GD65 GAMING	10.295 s
Z87 GD65 GAMING OC	9.781 s
Sniper M5	7.598 s
Z87X-OC	10.654 s
Z77 Mpower	11.28 s
GT70	11.019 s

wPrime - 1024M
Z87 MPower MAX	331.698 s
Z87 MPower MAX OC	299.517 s
Z87 GD65 GAMING	321.563 s
Z87 GD65 GAMING OC	305.573 s
Sniper M5	221.505 s
Z87X-OC	335.26 s
Z77 Mpower	344.526 s
GT70	342.795 s

CineBench 11.5

CineBench - OpenGL
Z87 MPower MAX	75.58 fps
Z87 MPower MAX OC	81.71 fps
Z87 GD65 GAMING	65.58 fps
Z87 GD65 GAMING OC	82.43 fps
Sniper M5	76.59 fps
Z87X-OC	73.61 fps
Z77 Mpower	47.89 fps
GT70	65.58 fps

CineBench - Single CPU
Z87 MPower MAX	1.73 pts
Z87 MPower MAX OC	1.84 pts
Z87 GD65 GAMING	1.71 pts
Z87 GD65 GAMING OC	1.78 pts
Sniper M5	1.73 pts
Z87X-OC	1.70 pts
Z77 Mpower	1.44 pts
GT70	1.64 pts

CineBench - Multi CPU
Z87 MPower MAX	8.47 pts
Z87 MPower MAX OC	8.65 pts
Z87 GD65 GAMING	8.02 pts
Z87 GD65 GAMING OC	8.73 pts
Sniper M5	7.99 pts
Z87X-OC	7.94 pts
Z77 Mpower	5.66 pts
GT70	7.64 pts

Blender

Blender
Z87 MPower MAX	207.88 s
Z87 MPower MAX OC	197.07 s
Z87 GD65 GAMING	209.57 s
Z87 GD65 GAMING OC	197.00 s
Sniper M5	208.95 s
Z87X-OC	218.58 s
Z77 Mpower	354.68 s
GT70	223.42 s

PCMark

PCMark
Z87 MPower MAX	6957 PCMarks
Z87 MPower MAX OC	6193 PCMarks
Z87 GD65 GAMING	6128 PCMarks
Z87 GD65 GAMING OC	6269 PCMarks
Sniper M5	6127 PCMarks
Z87X-OC	5938 PCMarks
Z77 Mpower	5277 PCMarks
GT70	6663 PCMarks

3DMark 11

3DMark 11
Z87 MPower MAX	10271 3DMarks
Z87 MPower MAX OC	10391 3DMarks
Z87 GD65 GAMING	10047 3DMarks
Z87 GD65 GAMING OC	10618 3DMarks
Sniper M5	9531 3DMarks
Z87X-OC	9965 3DMarks
Z77 Mpower	9132 3DMarks
GT70	6613 3DMarks

Heaven

Heaven
Z87 MPower MAX	26.3 fps
Z87 GD65 GAMING	26.4 fps
Sniper M5	25.1 fps
Z87X-OC	26.3 fps
Z77 Mpower	26.3 fps

Heaven
Z87 MPower MAX	663 pts
Z87 GD65 GAMING	664 pts
Sniper M5	631 pts
Z87X-OC	663 pts
Z77 Mpower	662 pts

Valley

Valley
Z87 MPower MAX	27.3 fps
Z87 GD65 GAMING	27.5 fps
Sniper M5	25.8 fps
Z87X-OC	27.3 fps
Z77 Mpower	27.8 fps

Valley
Z87 MPower MAX	1180 pts
Z87 GD65 GAMING	1153 pts
Sniper M5	1079 pts
Z87X-OC	1142 pts
Z77 Mpower	1162 pts

Tomb Raider

Tomb Raider
Z87 MPower MAX	36.1 fps
Z87 GD65 GAMING	37.0 fps
Sniper M5	33.4 fps
Z87X-OC	36.4 fps
Z77 Mpower	36.9 fps

Metro 2033

Metro 2033
Z87 MPower MAX	30.27 fps
Z87 GD65 GAMING	28.00 fps
Sniper M5	27.02 fps
Z87X-OC	27.56 fps
Z77 Mpower	29.81 fps

Dirt Showdown

Dirt Showdown
Z87 MPower MAX	127.29 fps
Z87 GD65 GAMING	125.31 fps
Sniper M5	118.51 fps
Z87X-OC	123.53 fps
Z77 Mpower	107.95 fps

BioShock Infinite

BioShock Infinite
Z87 MPower MAX	61.75 fps
Z87 GD65 GAMING	61.67 fps
Sniper M5	57.26 fps
Z87X-OC	61.09 fps
Z77 Mpower	61.59 fps

Opvallend is dat de Gigabyteborden net een tikje langzamer zijn dan de MSIborden. Dit is deels te verklaren doordat de MSIborden standaard de BCLK wat netter hebben staan. Met CPU-Z staan de MSI bordjes op 100.0 MHz, de Gigabytebordjes op 99.7MHz.
De uitzondering is de wPrime test, waarin de Sniper M5 ineens veel beter presteerde dan de andere borden. Zelfs na de benchmark meerdere keren gedraaid te hebben. Waar dit vandaan komt weet ik niet.

In games valt het op dat het verschil tussen de Z77 met i5 en de Z87 met een i7 niet zo gek groot zijn. De videokaart zal hier een veel belangrijkere rol spelen.

OCGenie biedt wel wat extra snelheid, maar ik ben er niet heel erg van onder de indruk in de meeste gevallen. Het is leuk in de benchmarks, maar in echte situaties niet echt merkbaar. Ik denk dat een handmatige OC interessanter is.

Stroomverbruik
Het verbruik van het systeem heb ik gemeten in idle, tijdens het gamen (de Tomb Raider benchmark) en tijdens een volledige belasting van het systeem door middel van OCCT.

Verbruik - idle
Z87 MPower MAX	49 W
Z87 MPower MAX OC	95 W
Z87 GD65 GAMING	51 W
Z87 GD65 GAMING OC	78 W
Sniper M5	52 W
Z87X-OC	52 W
Z77 Mpower	77 W

Verbruik - game
Z87 MPower MAX	262 W
Z87 MPower MAX OC	295 W
Z87 GD65 GAMING	276 W
Z87 GD65 GAMING OC	279 W
Sniper M5	261 W
Z87X-OC	259 W
Z77 Mpower	288 W

Verbruik - OCCT
Z87 MPower MAX	350 W
Z87 MPower MAX OC	380 W
Z87 GD65 GAMING	316 W
Z87 GD65 GAMING OC	361 W
Sniper M5	304 W
Z87X-OC	321 W
Z77 Mpower	367 W

In idle ligt het verbruik van de Z87s wat lager dan van mijn Z77bordje. Opvallend is dat OCgenie met name in idle relatief veel extra verbruikt. Dit is op zich wel te verklaren, door het hoge voltage dat OCGenie als Vcore instelt, en het feit dat EIST niet meer werkt.
Onder load liggen de verschillen wat dichter bij elkaar. De MPower Max lust het meeste stroom, maar het is dan ook wel weer een vrij uitgebreid bord. En de verschillen zijn niet zo heel schrikwekkend vind ik zelf.

Prijs
Dit bord kost nu zo'n 225 euro. Niet heel goedkoop. De goedkoopste bordjes zie je nu voor onder de 100 euro. Die zijn echter niet zo heel uitgebreid als dit bordje. Als je een simpel bordje zoekt en je gaat niet overclocken, dan is dit niet het interessantste bord dat op de markt is. Maar als je de mogelijkheid wilt om lekker te overclocken en niet tekort wil komen aan features, dan is dit een leuke keuze, zonder dat je aan de echt dure borden moet komen die 300 euro of meer kosten.

Conclusie
De MPower MAX is een mooi bordje. De prestaties vielen me niet tegen en hij werkte lekker. De kleurstelling vind ik wel tof, geel/zwart is weer even wat anders dan rood/zwart wat je veel ziet. De featureset is prima, een mSATAslot is praktisch, er zitten meer SATApoorten op dan op de MPower Z77, die had er helaas maar 6. De doos is goed gevuld met accessoires en de UEFI zit ook goed in elkaar. Lastig vind ik wel dat de UEFI zo eigenwijs is altijd te willen booten van sommige USBsticks, en de OCGenie valt me wat tegen, de prestaties daarvan zijn niet echt heel veel beter dan de standaard Turbomodus, en het energieverbruik schiet onevenredig de lucht in. Als je wilt gaan OCen, neem dan de moeite om het even goed handmatig uit te zoeken.
