Corsair Hydro Series H80i

Over de H80i

Er zijn nog geen uitgebreide reviews van de H80i dus het leek me een goed moment om iets over het installatie gemak te zeggen.

Omdat ik er net twee heb geinstalleerd op identieke mobo, cpu's maar wel compleet verschillende kasten kan ik een aardig beeld geven over het proces.

We zijn voor de H80i gegaan omdat deze in alle kasten past en naar alle berichten online duidelijkde verbeteringen heeft t.av. de H80. Met name de static pressure fan's zouden groter verbeteringen geven.

Dat laatste kan ik beamen aangezien ik in 2012 een Antec H2o 620 van twee Corsair SP12's voorzien heb

[1e edit: spelfoutjes en Radiator beschrijving]
[1e Update Feb 2013: temp readouts en stresstest voor de H80i toegevoegd]
[2e Update Feb 2013: shoutout naar mede tweaker en toevoeging youtube unboxing.]

De hardware:
CPU Intel i7-3770K
Mobo MSI Big Bang Z77
Kast 1 CM 690 II
Kast 2 CM Stacker SE

De installatie

De H80i komt globaal met installatie mogelijkheden voor LGA2011/1155 en AM3+ socket en met wat verbeeldingsvermogen zou je de H80i ook wel op een FM2 socket kunnen zetten als je de doos gelooft. Voor AMD krijg je er een nette beugel bij en voor Intel een backplate + beugel.

De beugel valt magnetisch over de pomp van de H80i en dit is een GROOT voordeel, je hebt immers maar twee handen en een derde is sowieso al handig. De backplate heeft verstelbare schroefpunten die netjes uit te lijnen zijn met het gewenste Intel socket. Hierna is het een simpele handeling van de pomp op je CPU zetten (een hand) en stuk voor stuk de thumbscrews vastdraaien in een kruis beweging voor gelijkmatige druk (andere hand).

De thermal paste op de H80i is flink maar heel dun aanwezig. Ideaal voor alle sockets en naar alle tests online ok van hele goede kwaliteit. Geen reden om dat zelf te vervangen dus!

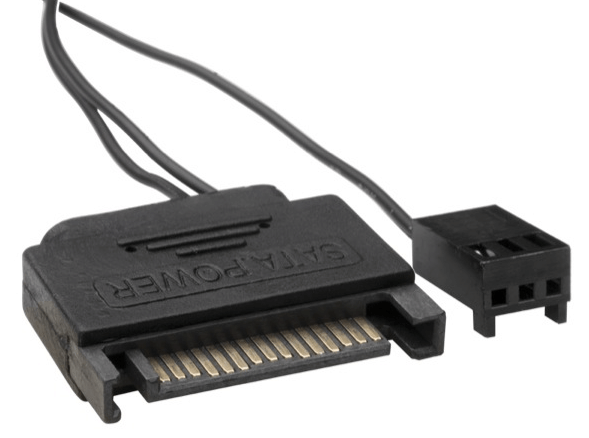

De H80i krijgt zijn stroom van een sATA power kopje. Een gigantische vooruitgang naar mijn idee. Een Antec 620 heeft bv genoeg aan een PWM aansluiting. Dit moet ook wel want met Corsair Link kun je beide fan's aansturen vanaf de pomp.
Omdat deze oplossing een boel extra bekabeling betekende (en geen ruimte in de Stacker en te veel moeite in de CM690II) staan beide fan's direct op het moederbord en de pomp op de CPU fan poort.



Over de Radiator.
Deze zit klem tussen twee fan's. Het is hierbij even heel goed om te vermelden dat je maar VIER spacers krijgt!! deze moeten aan de binnenkant van de kast! De kast zelf vormt de spacers voor de buitenste fan. Zo voorkom je dat je door de vinnen van de radiotor gaat!

Om nog even iets te zeggen over de slangen van de H80i.
Mijn ervaringen met waterpompen tot nu toe zijn vooral met Antec en goedkopere Corsairs. De 'tubes' van de H80i zijn een stuk forser en steviger! Maak je geen zorgen over breken of stugheid. Ze zijn met wat gepast geweld prima op de plek te krijgen en laten zich ondanks hun dikte prima in een bocht leggen.

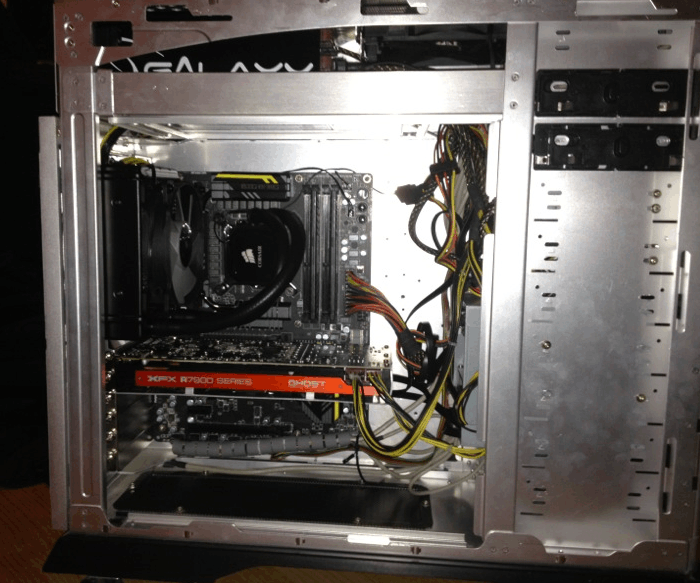

Het resultaat in de nogal uitdagende CM Stacker is als volgt:


Het is aardige te vermelden dat de pomp niet langer de handmatige snelheid regelaar heeft die op de H80 en H100 zaten. Het oppervlak is nu glansend en voorzien van een lichtgevend Corsair Logo. Ideaal om te zien of je pomp nog werkt.

Het uitvoeren van deze hele klus (indien CPU cutout aanwezig op de backplate) kost je nog geen 15min werk. Idle draaide de H80i de eerste uurtjes rond de 28 graden met een piekje op 32 graden omdat er uiteraard even gekeken moest worden wat de i7 allemaal kan. Bij deze de belofte dat bij meer readouts ik deze review update.

Temp Tests
Alle test zijn gedaan met de CM Stacker 832 SE gedaan.
Test omgeving:

• Deze kast is voorzien van een enkele Antec 120mm fan intake.
• De Enermax Galaxy 1000Watt modulaire voeding pakt lucht van boven ipv in de kast.
• Zij paneel is van gaas en niet voorzien van de optionele 4x 120mm CM fan's
• De ambient temperatuur was 21 graden tijdens de tests.
• Resultaten zijn gecorrigeerd naar 21 graden ambient. Dit is een lineaire schaal.
• We hebben enkel alleen met auto fanspeeds getest

Resultaten temperatuurmeting.:



De H80i koelt goed maar het aanpassen van de fan's is zeker de moeite waard voor een betere ervaring. Helaas zijn Noctua fan's weer zo lelijk
Een terechte opmerking van mede tweaker Oudbrandswaard maakt. De Scythe Gentle Typhoon's zijn ook zeer geschikt voor een radiator omdat ze prima static pressure geven.

Daarnaast heeft het vervangen van de fan's nog een bijkomend voordeel, ze sluiten beter af! Een conclusie die mijn favoriete Canadees een tijdje terug ook maakt: http://www.youtube.com/wa...QzFvzv9OWSjJzYQHm2CFxqUoB
