Unify UA-Intercom G2

De zoektocht

Zoals de meeste van mijn "upgrades" loop ik in bestaande situaties of spullen tegen limitaties aan of zoek ik naar verloop van tijd uitgebreidere mogelijkheden of gewoon betere specs.
Zo ook met mijn huidige Doorbird D1101FV Intercom in combinatie met de Doorbird I/O module voor bediening van mijn toegangshek. Qua functionaliteit en hardware prima maar de rest van mijn hele ecosysteem zit in Unifi en nu had ik meerdere apps nodig voor bediening van mijn toegangshek, intercom bij het toegangshek en/of de deurbel bij de voordeur. Daarnaast miste ik de mogelijkheid tot het openen van het toegangshek met bijvoorbeeld NFC Tags, een Pincode of misschien wel met gezichtsherkenning.

Omdat de Unifi Intercom met Gate-Hub te koppelen is en die combinatie dus zowel als Intercom kan dienen maar ook als stuurkast voor mijn toegangshek heb ik na een jaartje onderzoek nu de stap gezet en via tweakers een tweedehands Intercom gehaald en bij Unifi de Gate-Hub besteld met de Sun shield als mount optie erbij voor de Intercom. Binnen 3 dagen alles in huis en op een vrije middag de stap gezet om eerst op mijn bureau een proefopstelling te maken en de adoptie binnen Unifi Access etc. in te regelen voordat ik mijn huidige systeem ging ontmantelen en ik op die manier zo kort mogelijk zonder zou komen te zitten.

De adoptie

Zoals met alle Unifi producten wordt hij geleverd in een mooie strakke verpakking, minimalistisch maar degelijk en kun je een QR-code scannen om de digitale handleiding op te vragen.
Net zoals diverse andere apparaten heb je wel een Unifi controller nodig om dit soort devices te kunnen gebruiken.
De Intercom is een Door Access/Security device in tegenstelling tot de deurbellen, die werken met Protect. De Intercom werkt dus met de applicatie Unifi Access, controleer dus of jouw Unifi controller deze applicatie kan draaien!

De Intercom zelf heeft een PoE+ aansluiting, een UTP richting dus een Unifi PoE+ capable switch poort is voldoende om het felle display te zien oplichten en binnen 2 minuten kreeg ik de melding binnen mijn UCG-Max en de Access applicatie dat er een nieuw device geadopteerd kon worden.
Met 1 druk op de knop en een minuut of 5 wachten was de Intercom zichtbaar en gelijk voorzien van de laatste firmware. Fantastisch dus en zoals we gewend zijn van Unifi.

De gate-hub

Omdat ik naast een Intercom ook een toegangshek heb en de gate-hub in combinatie met de Intercom een mooie combinatie biedt in hetzelfde ecosysteem heb ik de gate-hub erbij besteld.
De adoptie vindt ook plaats binnen Access en verliep op dezelfde manier als de Intercom zelf.
Vlekkeloos en vlot, perfect.

Doordat ik de oude Doorbird I/O module kon benaderen zag ik dat mijn toegangshek 3 aparte relais heeft.
Een open, close en stop functie.

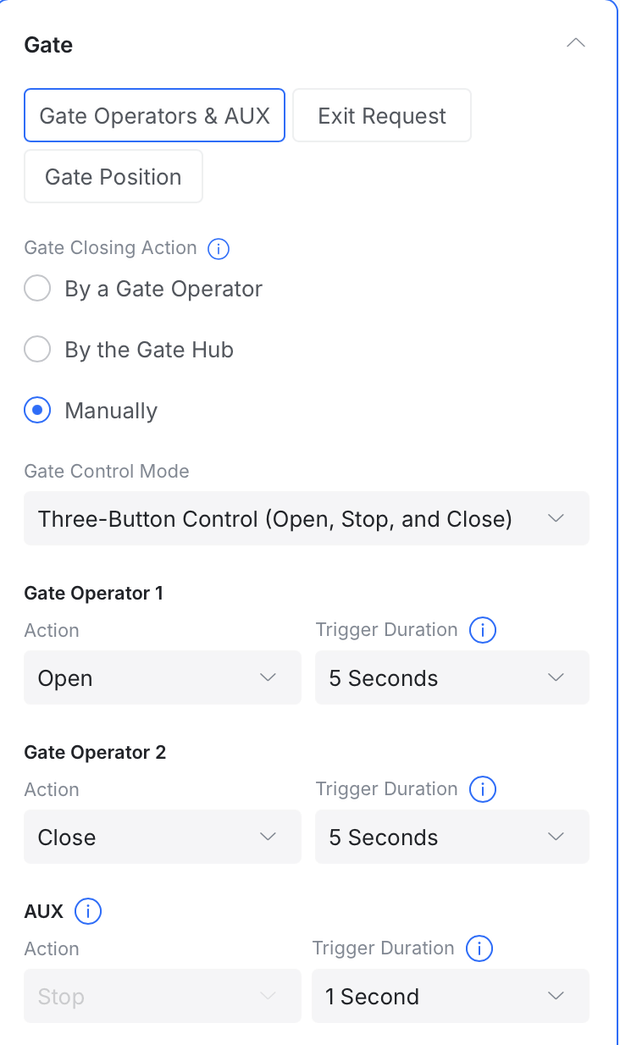

Binnen de Gate-Hub heb ik dus gekozen voor dezelfde manuele 3-way button optie als toegangshek
Dat biedt de optie dat ik ook het hek open kan laten staan wanneer ik dat wil en niet dat hij bij elke interactie sluit, dat wil ik namelijk ook niet. Meer daarover later.
Het open relais zit op Gate Operator 1 (NO/COM), het sluiten relais op gate Operator 2(NO/COM), en Stop gaat op AUX NO/COM.


Vervolgens een droog moment gezocht om de huidige Doorbird en stuurkast van het hek open te maken en alles van Doorbird eruit te halen, de relais even gelabeld zodat ik wist welke open, close en stop was.
En omdat Doorbird niet met een vaste RJ45 werkt en de hek installateur voor het gemak de kabel snaarsatrak (tekort dus) had geknipt kwam ik erachter dat ik een nieuwe moest trekken.
Daardoor dus ook een stukje grind open moeten trekken om onder het maaiveld de kabel vanuit de paal richting de stuurkast te trekken.
Enfin, aansluiten was een fluitje van een cent.
De UTP vanuit mijn meterkast die in de stuurkast uitkomt in de IW-HD Accesspoint ingang gestopt, vanuit de Poe+ (poort 1) de gate-Hub aangesloten en vanuit de Gate-Hub poort 1 aan de Intercom aangesloten.
Vervolgens de drie relais aangesloten op de respectievelijke ingangen en vanuit de Access ap nu op Unlock getikt en warempel, het hek ging open .

Fysieke installatie Intercom

Wat opvalt bij het zien van de Intercom is dat hij echt fors is, geen idee waarom hij zo groot is maar ze zullen erover nagedacht hebben.
Vergeleken met de oude Doorbird wist ik direct al dat de montage gaten (Doorbird zat met een flushmount) niet overeen zouden komen.
Ik heb een stalen pilaar van 14cm vierkant en de Intercom is zo groot dat de flushmount niet zou passen, dan hield ik geen staal meer over want de flushmount vraagt 13,8 cm aan breedte.
Daarom gekozen voor "opdek" en dan dus met Sun protector. Deze is net zo breed als de unit zelf (11.3cm) en past zodoende een stuk beter.

Omdat de Intercom redelijk vlak is heb je een iets verdiepte plek nodig waar de UTP de unit in gaat. Doordat de oude Doorbird "in" de paal zat was dat het probleem niet.
De Intercom dekte de hele flushmount ruimte van de Doorbird af en bood gelukkig ook genoeg ruimte om de nieuwe montageplaat nog te kunnen monteren.

De pilaar bleek achteraf 3mm dik staal te zijn, ik heb uiteindelijk na 6 afgebroken parkers besloten om een tapsetje te halen en dus zelf maar M4 schroefdraad te tappen in de paal na met 3.5mm voor te boren.
Dit ging perfect en de unit dus met 6 RVS schroeven goed vast kunnen draaien.
Je monteert dus eerst de originele backplate "in" de Sun protector en die schroef je in zijn geheel met 6 schroeven vast aan een vlakke wand.


Nu die hing, en het hek op de relais reageerde was het tijd om binnen even op te drogen en daarna met de apps aan de gang te gaan om al mijn oude functionaliteiten om te buigen richting de Unifi manier.

Functionaliteiten

Geofencing

Een van de zaken die de Doorbird prima deed, was op basis van Geofencing het hek openen als we aan komen rijden, lopen of fietsen.
Een must-have dus ook in de nieuwe situatie. Echter de doos en technische specs spreken niet over Geofence support wat al deed vermoeden dat het niet native op de Intercom zou zitten.
Gelukkig bood mijn UCG-MAX het wel dus ik dacht, 1 ecosysteem, 1 geheel, komt vast goed.

Je hebt uiteraard een account nodig binnen Unifi Access, je Unifi console (in mijn geval een UCG-MAX) moet je bij de console settings de juiste locatie zetten.
Vervolgens de Access app op je telefoon inloggen met de gewenste gebruiker en binnen de Access app geofencing enablen en dan dus ook naar je app settings (iOS in mijn geval) om locatievoorzieningen altijd toe te staan en niet alleen bij gebruik van de app. Deze stappen zijn cruciaal.
Handleidingen lijken nog te hinten op een instelbare radius van de Geofencing maar ik heb die tot nu toe niet kunnen vinden. Het lijkt ongeveer 200meter te zijn.

Nu ik dit allemaal gedaan had dacht ik simpel een actie/alarm/trigger te kunnen configureren om op basis van Geofencing een unlock commando te laten uitvoeren.
Echter was binnen de Unifi Access (!belangrijk) Alarm Manager dergelijke opties helemaal niet beschikbaar.
Een snelle Google leerde dat dit weer binnen de Protect Alarm Manager moet.
Zodoende de Intercom ook laten Adopten binnen Unifi protect en dan krijg je ook de mogelijk om de camera stream blijvend te laten opnemen (mits je controller dus lokale opslag heeft) en om een RTSP stream in te schakelen.
Na adopten de Alarm Manager van Protect gestart op mijn UCG-MAX maar ook daar geen Geofence optie beschikbaar om een unlock te triggeren van het hek, het zal toch niet?

Na wederom een google blijkt de UI van Unifi ook wat buggy, de Geofence optie is een valid alarm optie maar verschijnt blijkbaar niet altijd. Wat helpt is om via de Protect App op je telefoon een nieuw Alarm te maken en daar te kiezen voor Geofence als optie, vul de benodigde velden desnoods in met onzin en druk op Save.
Ga terug naar je Unifi Protect app op je Unifi controller en ga naar Alarm manager, en tadaa.

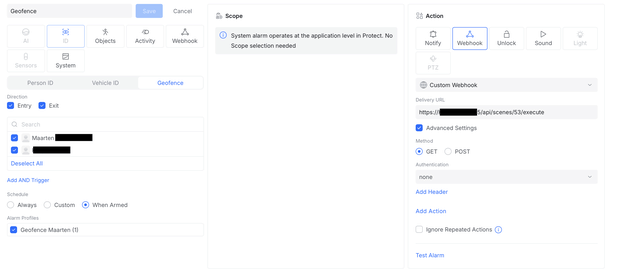

De zojuist gemaakte Geofence alarm kun je nu bewerken op je Controller en nu kun je wel triggers of webhooks aanroepen. Helaas geen optie op basis van Geofence de Intercom unlock optie aan te spreken.
Gelukkig dus wel Webhooks, dat bood opties.

Home Assistant als intermediate

Ik heb gelukkig HomeAssistant en Fibaro draaien als Home Automation.
Home Assistant kent een integratie binnen HACS voor Unifi Access. Op die manier kun je dus de Intercom integreren en ook events afvangen. Op basis van Events kun je dus weer automations maken of API calls aanspreken etc.
Omdat Fibaro mijn primaire Home Automation is heb ik ervoor gekozen om de Geofence Entry optie een API call te laten maken richting Fibaro die vervolgens dus het gate_open signaal weer afgeeft richting de Gate-Hub.
Op die manier gaat nu het toegangshek open als we aan komen rijden, fietsen of lopen. Dit werkt zoals ik het ook met de Doorbird had. Sterker nog, Unifi kent zowel Entry als Exit met Geofencing, dat deed de Doorbird niet. Dat geeft nu ook als optie dat ik het toegangshek kan laten sluiten als de laatste persoon van huis gaat.

NFC Tags/PIN code

Een grote wens was ook om naast mobiel/geofencing een ander betrouwbare manier te hebben om het toegangshek te kunnen openen voor bijvoorbeeld mijn kinderen die niet altijd (of helemaal) een mobiel bij zich hebben.
Ze hadden al ee nNFC Tag om andere acties via de G4 deurbel te triggeren en diezelfde Tag wildei k nu inzetten om het toegangshek te openen. Dat kan wel, maar ondanks dat sommige zaken wel uitwisselbaar zijn (gebruikers binnen Unifi vertonen zowel in Protect als in Access) maar NFC Tags zijn uniek binnen de betreffende applicaties.
Gelukkig kun je wel dezelfde Tag in beiden inlezen.
Binnen Unifi Access ga je naar het gebruikersbeheer en kies je de persoon waaraan je de tag wilt koppelen.
Je drukt vervolgens op "NFC +" en er wordt gevraagd om naar je Intercom te lopen en de Tag te scannen. Dat is het, simpel en snel en dat werkt dus prima.

Nadeel is dat ook aan de NFC Scan tag actie, de Gate-Hub gewoon een gate open (relais 1) triggered en verder niets.
In de avond zou het wel prettig zijn als bijvoorbeeld ook gelijk de lichten aangaan, om maar iets te noemen.

Hier komt gelukkig Home Assistant om de hoek kijken.
De NFC Tag/PIN code actie wordt namelijk gepresenteerd als een "event" en is dus af te luisteren.
Ik heb hiervoor een automation gebouwd die events scant van de Intercom met als onderwerp "NFC/PIN-CODE" en tevens vang ik af door/van welke user die Tag/PIN-code dan is en of het resultaat van de scan/invoer "access_granted" is. Zo ja, roep dan een Fibaro API call aan om wederom het hek te openen en bij avond ook bijvoorbeeld de lichten aan te schakelen. Dit werkt wederom gelukkig zoals bedacht.
Zie voor meer informatie topic: GeeMoney in "[Ubiquiti UniFi Doorbell] Ervaringen & Discussie"

Delivery call

De Intercom heeft een customizable scherm, je kunt daar bijvoorbeeld blijvend een PIN-CODE button op tonen of juist niet, een andere achtergrond etc.
Zo ook een optie om een "Delivery Call" button te hebben prompt in beeld.
In mijn geval had de Doorbird programmeerbare extra action buttons die je tijdens een gesprek kon aanroepen binnen dezelfde app. Dat was handig want ik had dus een knop geprogrammeerd die, als het een echte pakketbezorger was en ik iets verwachtte, het toegangshek opende voor 5min, de garage 60cm opent voor 3 minuten en vervolgens alles weer afsluit.
Op die manier al vele pakketten door de jaren heen aan kunnen nemen die te groot waren of te waardevol voor de brievenbus bij het hek.

De acties zijn echter wederom beperkt binnen de Intercom. Je kunt hem alleen aan een specifieke gebruiker/telefoonnummer koppelen, of aan een andere user/mail of op een andere Chime over laten gaan.
Leuk wellicht in The States (of bedrijven) waar het misschien gebruikelijk is dat er een aparte pakketjes/expeditie is maar ik kom het in NL appartementen complexen of woningen in ieder geval niet tegen.
Ik heb daarom nu het volgende opgezet.
Het belletje gaat over bij dezelfde personen in ons huishouden als een normale bel actie maar je ziet wel dat het inkomend gesprek van de Delivery Call button is (overigens niet een apart event, dat had weer makkelijker geweest) en ik heb die nu gekoppeld aan een eigen Chime.
Die Chime is dus weer beschikbaar binnen HomeAssistant en logt daar wanneer hij af gaat, dat is dus een event trigger. Die gebruik ik om middels Fibaro nu een push notificatie met een actie te sturen naar de betreffende bellers met de vraag of het een pakketje is, en hij het hek en de garage moet openen JA/NEE.
Dat popt dus nu op tijdens het gesprek als je opneemt, het is beter dan niets maar ik zou toch graag zien dat de optie extra mogelijkheden krijgt om native triggers te ondersteunen.

Night vision

Ondanks dat het bekend is dat het er niet op zit, had ik het graag wel gezien.
Het beeld is in de avond/nacht korrelig totdat de Floodlight aanspringt, dan is het ongeveer 1meter voor de Intercom prima dus je ziet duidelijk wie er aanbelt of ervoor staat.
De Doorbird had het ook niet maar zodra je aanbelde sprong hij naar infrarood view zwart/wit wat wel een scherp beeld opleverde van de persoon voor de intercom.
Resultaat is dus hetzelfde in mijn geval en dan springt de Unifi Intercom wel qua beeldkwaliteit overdag boven de Doorbird uit.

Fungeren als bewakingcamera/continu stream

Als je de Intercom adopt binnen je Unifi Protect applicatie op je controller dan is het mogelijk om een RTSP stream te enablen. Dat stelt je in staat om, zoals in mijn geval, de camera stream binnen Synology Surveillance Station op te nemen en de beelden (met audio) op te slaan met de retentie die je wilt. De opslag in mijn UCG-MAX is beperkt tot 2TB voor 2 camera's en ik kan daar ongeveer nu 50 dagen op kwijt.
De UI kent, net als bij mijn vorige G4 deurbel RTSP enabling nog steeds dezelfde "bug".

De stream URL wordt dus niet correct opgebouwd, volg onderstaande om de juiste stream URL te bouwen en deze kun je opgeven binnen Synology als zijnde een "door de gebruiker gedefinieerde stream".

Enable de RTSP optie en kijk vervolgens naar de rest van de url tot aan het vraagteken, die moet eraf met alles wat daarachter staat. ?enableSrtp mag er dus in zijn geheel af en je dient de :7441 te wijzigen naar :7447 .
Oftewel, fout voorbeeld:
--rtsps://192.168.100.1:7441/abc123Pu84kj4KAZuqO?enableSrtp
Corrigeren naar:
--rtsp://192.168.100.1:7447/abc123Pu84kj4KAZuqO

Deze is nu op te voeren binnen Synology.

Voorlopige conclusie

Al met al ben ik blij met de overstap en ten opzichte van een jaar geleden (toen ik bewust de aankoop heb uitgesteld) zijn er flinke functionele stappen gezet. Er zijn er echter ook nog wel een aantal te maken.
De community is echter groot en ook de ontwikkelingen lijken zich in rap tempo voort te zetten.
De afhankelijkheid van HA/Fibaro zou ik graag minimaliseren en de functionaliteit die ik daarmee nu gebouwd heb zou grotendeels naar mijn idee in de Intercom moeten zitten als serieuze programmeerbare Intercom.
Ook de UI kent nog wat bugs zoals de foutieve RTSP streams, de Geofence Alarm optie die onmogelijk zichtbaar te maken is op de controller in mijn geval tenzij ik hem via een mobiele App als dummy aanmaak kunnen je wel voor aardig wat tijd het bos in sturen.

De komende weken zal ik deze review aanvullen en op aanvraag kan ik natuurlijk altijd ergens verduidelijking geven of functionaliteiten testen.
