Jonsbo N5

Ik was opzoek naar een NAS behuizing voor hier thuis. Iets wat niet een rack is maar ook geen standaard ATX doos, het liefst een beetje compact maar wel met ruimte voor een ATX moederbord, hoog genoeg voor een flinke en stille CPU koeler en ruimte voor maximaal 8 drives.



Na heel wat zoeken kwam ik uit op deze Jonsbo N5 Black.

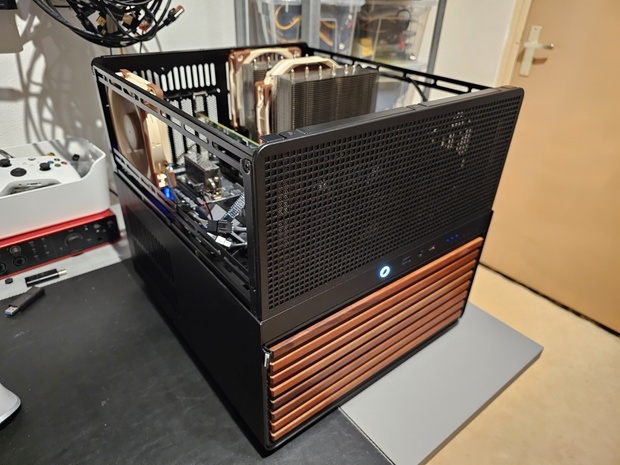

De N5 is een bijna vierkante doos, 35cm x 35,5cm x 40cm (HxBxD), verdeeld in 2 compartimenten. De bovenste helft komt er af d.v.m. 3 schroefjes links en 3 rechts, dit geeft je toegang tot de moederbord ruimte, helaas zijn dit Inbus-schroefjes maar er word een, daarvoor bestemt, schroevendraaiertje meegeleverd. Al met al niet heel handig, het verwijderen van de kap gaat niet snel maar het zit wel heel goed vast, en daardoor ook geen trillingen/vibraties. Toen ik deze behuizing uit de doos haalde had ik op de 1 of andere manier een kleinere kast verwacht, hij is wat forser dan ik had ingeschat op de foto`s.

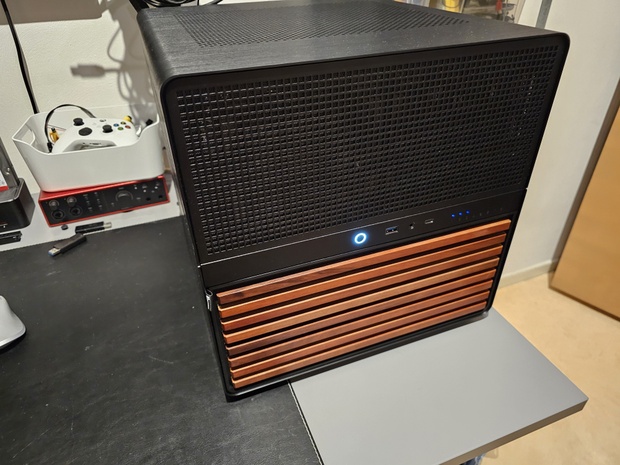

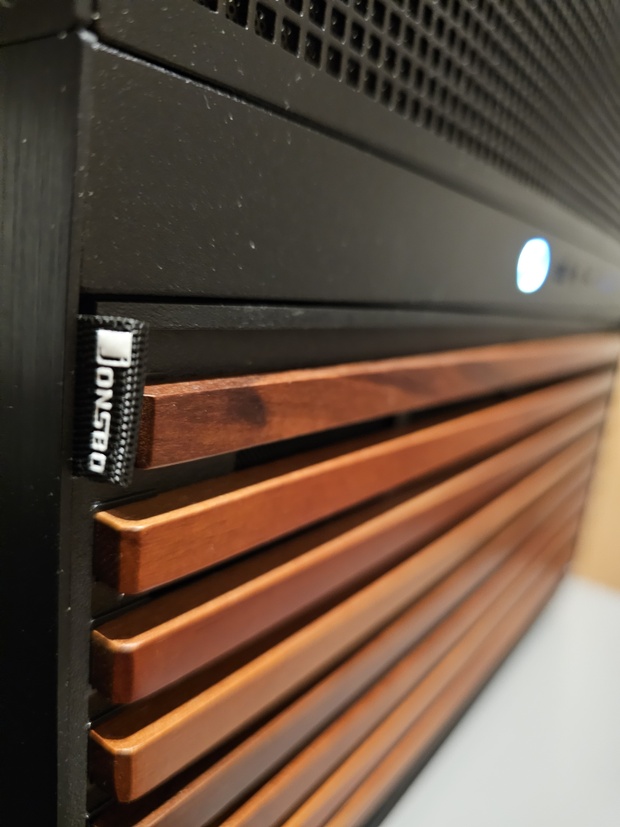

Aan de voorzijde vind je een klep bedekt met houten segmenten, dit deel zit met magneten (boven) en lipjes (onder) aan de kast bevestigd, je maakt het los met een stoffen lusje (met Jonsbo er op). In de klep zit een stoffilter. Hierachter vind je de drive bays, 12 maar liefst. Daarboven zit een groot ventilatie rooster waarachter fan`s geplaatst kunnen worden, daarover later meer.

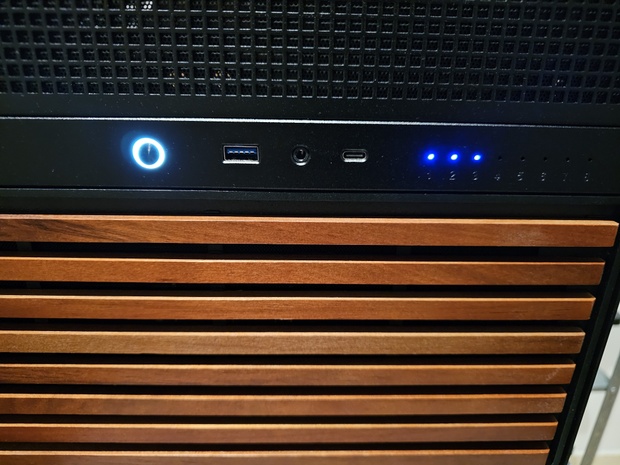

De front aansluitingen van links naar rechts; de verlichte aan/uit knop, 1x USB-A 3.0 (5-Gbps), een enkele gecombineerde 3.5 jack voor headset+mic en 1x USB-C 3.2 Gen 2x2 (20-Gbps), aan de rechterkant van de front aansluitingen zitten 8 HDD activity ledjes voor de drive bays. Jep... 8 ledjes, er missen er dus 4, deze ledjes zijn van de grote HDD bay er recht onder, er zijn aan de voorzijde geen HDD ledjes te vinden voor de 4 drives van de verwijderbare bay achter de klep, die ledjes zijn er wel maar zitten op de backplane zelf, achter in de kast.

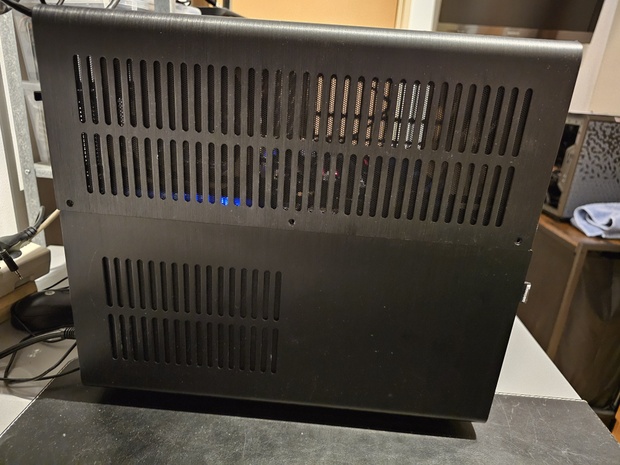

Verder vind je aan de voorkant en zijkanten van het bovenste compartiment ventilatie roosters, net als bovenop, aan de linkerzijde van het onderste compartiment vind je nog een ventilatie rooster waarachter de voeding komt te zitten, de rechterzijde van het onderste compartiment is geheel dicht. De ventilatie roosters aan de zijkanten van het bovenste compartiment en het ventilatie rooster van de voeding in het onderste compartiment hebben standaard geen filter, die worden echter wel meegeleverd als permanent "opplakbare" exemplaren. Het ventilatierooster aan de voorzijde heeft een verwijderbaar gaasfilter. Voor de bovenzijde is er geen filter. Ik heb de filters er op zitten, bevestigen is prima te doen, het geeft ook wat minder inkijk in de behuizing want de sleuven van de ventilatieroosters zijn best ruim; je kijkt er makkelijk doorheen.

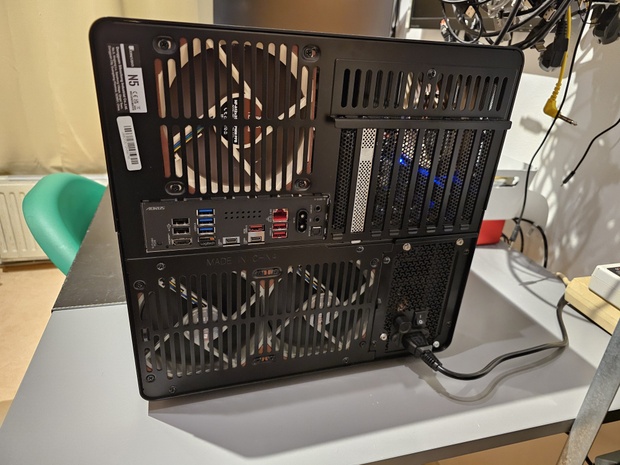

Aan de achterzijde vind je op het onderste compartiment een verwijderbare klep, die klep doet ook dienst als fan-mount, hier passen twee 120mm fan`s naast elkaar op. Dat is op zich best een elegante oplossing maar ik ga er toch maar een setje fan-guards op zetten, met de fan`s als exhaust is er al een paar keer een draad de fan in gevlogen met als gevolg; flink kabaal en ik schrok me de p*****s.... Die klep geeft je toegang tot de achterzijde van de beide drive backplanes en de bekabeling van de voeding, daar is flink wat ruimte voor kabels.



De voeding mag een ATX exemplaar zijn, maar als je de verwijderbare drive bay er in wil houden, mag die ATX voeding niet al te diep zijn. Ik heb er een Corsair RM750x (D=16cm) in zitten, de modulaire kabels die uit de voeding komen zitten al tegen de backplane van de verwijderbare drive bay aan. Zo word ook duidelijk waarom die drive bay te verwijderen is; als je fysiek grotere voedingen wil gebruiken (en dat zijn meestal de 1000+ watt voedingen), die een diepte hebben van meer dan 16cm, dan kan dat, maar dan zonder die drive bay en houd je dus ruimte voor 8 drives over. Met die drive bay er uit kun je overigens wel goed bij de aansluitingen van de voeding komen. Als je toch die 4 extra drive plekken wil behouden kun je overwegen een SFX of SFX-L voeding te gebruiken met een PSU adapter bracket (ATX>SFX), die voedingen zijn 3 tot 6 cm minder diep en dat past dan een stuk beter, die voedingen gaan, geloof ik, tot een 1200 watt.

Als het gaat om de inrichting van de kast kun je behoorlijk wat kanten op. Qua moederborden kun je het bijna zo gek maken als je wilt, ITX, Micro-ATX of gewoon ATX, allemaal prima, maar ook een E-ATX moederbord gaat er in, er zijn ook 8 openingen voor uitbreiding-sloten. Ik heb foto`s van deze kast voorbij zien komen met een dual(!) socket moederbord er in, en met vier(!) dual-slot GPU`s er op...waanzin....maar het past er in. Ik heb geen idee of hier ook een SSI-xEB moederbord in kan, dat hangt, volgens mij, meer af van waar de schroefgaten voor de standoff`s zitten, meen ik, maar ruimte is er wel voor dus ergens zou het me niet verbazen als dat ook zou passen...al rept Jonsbo daar zelf niet over. Ik gebruik deze behuizing voor een NAS maar ik kan me goed voorstellen dat deze kast ook een prima "Workstation" kan zijn.

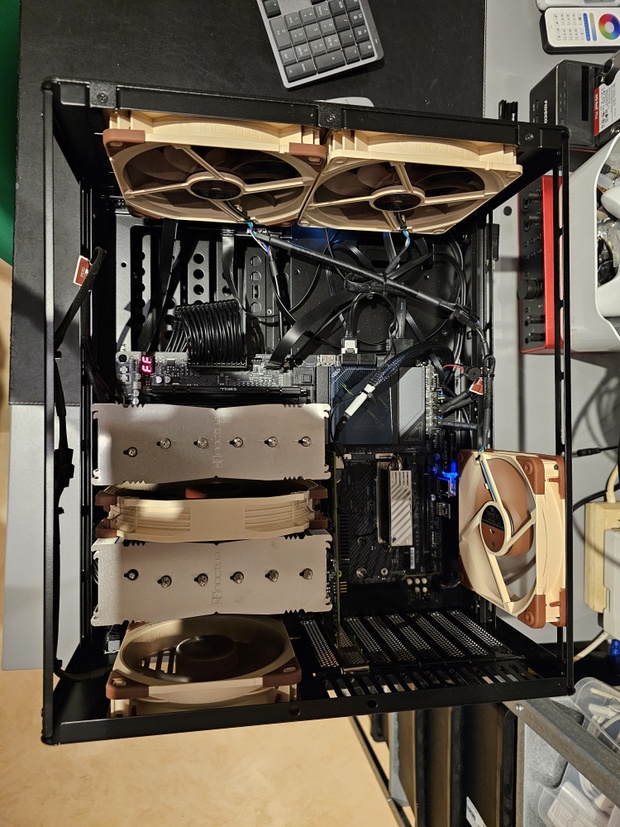

Ook qua koeling kan je je hier helemaal uitleven. De kast heeft in het bovenste compartiment, aan de voorzijde, ruimte voor twee 120/140mm fan`s, aan de achterzijde is er, boven het IO-shield van het moederbord, ruimte voor een enkele 120mm fan. Dan zijn er de rails die aan de linker en rechter zijde van het bovenste compartiment lopen, op elke rail passen drie 120mm fan`s, zowel aan de linkerzijde als aan de rechterzijde. Deze rails is overigens ook te gebruiken om 2.5 inch SATA SSD`s aan te bevestigen, dat kost je per SSD wel plek voor een fan op de rails. Qua CPU koeler kun je tot 16cm hoog gaan. Ik heb er een Noctua NH-D15S op zitten en dat past echt net aan, maar het past! (Overigens past de standaard NH-D15 er niet in volgens Noctua`s eigen compatibiliteit chart). Het onderste compartiment heeft enkel ruimte voor de twee 120mm fan`s op de afdekklep aan de achterzijde. De voeding betrekt z`n koele lucht door het eigen ventilatie rooster aan de zijkant.



Als het gaat om kabelrouting geeft Jonsbo je niet heel veel opties en brengt wat uitdagingen met zich mee. Qua kabellengte is het niet zo`n punt; de voeding zit immers pal onder het moederbord. Het gaat gaat meer om waar de openingen zitten in de scheidingsplaat tussen de compartimenten en daar zit, wat mij betreft, toch iets niet helemaal lekker. Vooral de opening waar de 24 pins stekker doorheen moet vind ik wat link. Die kabel loopt wat te dicht op de geleide rails van de grote HDD bay en de ruimte boven die geleide rails is helemaal open; de kans dat er een kabel bekneld komt te zitten tussen de HDD en de rails, bij het inschuiven van een HDD, is aanwezig. Dat had afgedekt moeten zijn. Ook de opening voor de EPS kabels is te krap om die er nog doorheen te krijgen als het moederbord er al in zit (ondervonden...). In het bovenste compartiment heb je de kabels redelijk makkelijk op orde; het merendeel loopt via het onderste compartiment. De frontpanel kabels zijn behoorlijk lang en leveren daardoor geen problemen op.



Dan heb ik nog wat te zeuren over de power-connectors van de backplanes. Waarom, in hemelsnaam, zitten daar twee verschillende typen power-connectors op? Zowel SATA(1) en Molex(2) power. Dat word met moderne voedingen een beetje gedoe. De connectors zitten redelijk ver uit elkaar (zeker tussen beide backplanes), als je een SATA voedingskabel hebt is de kans groot dat die connectors te kort op mekaar aan de kabel zitten en je dus een tweede SATA power kabel moet gebruiken voor een enkele connector. Daarnaast mag je bij moderne voedingen blij zijn als er nog een enkele Molex kabel word meegeleverd, maar als je beide backplanes van stroom wilt voorzien, ga je dat met een enkele kabel niet redden en moet je dus aan gang met splitterkabeltjes.... Het word daardoor een beetje een "kabelberg" in het onderste compartiment en dat was niet nodig geweest (al is er ruimte zat om het kwijt te kunnen).



Ik zou nog wel even kunnen doorgaan over de onhandige rubberen hengseltjes voor de HDD`s die een drive lanceren als je die uit de bay wilt trekken of de erg luide meegeleverde fan`s zonder PWM maar dit is al nu een enorme lap tekst geworden en eigenlijk ben ik toch vooral best onder de indruk van deze kast. Je kunt echt ongelofelijk veel opslag en rekenkracht kwijt in een best wel compacte behuizing waarbij de koeling dik in orde is. Daarnaast oogt het geheel best wel stijlvol. Hier werkt het in ieder geval prima, 5 sterren van mij! Link naar inventaris van dit Systeem.
