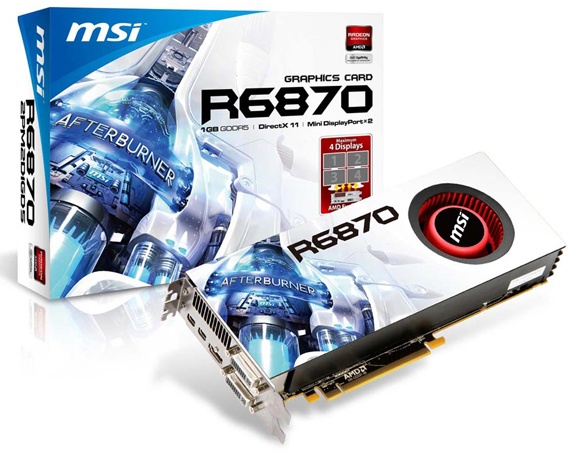

Om m'n testrig een beetje up to date te houden en een 8500GT echt niet meer door de beugel kan als testkaart heb ik een 6870 kunnen krijgen in de vorm van een MSI R6870-2PM2D1GD5. Nieuwsgierig als ik was heb ik aan MSI de namingguidelines gevraagd. Ik kon me moeilijk voorstellen dat het een stel willekeurige letters en cijfers waren die achter elkaar waren geplakt.
De naamgeving zit als volgt in elkaar
R6870 = Radeon 6870
2P = 2x displayport
M = 1x HDMI
2D = 2x DVI
1G = 1GB
D5 = DDR5
Zoals de naamgeving al aangeeft zitten er zat aansluitingen aan om een of meerdere monitoren aan de kaart aan te sluiten, met een maximum van 4 displays in een eyefinity setup.

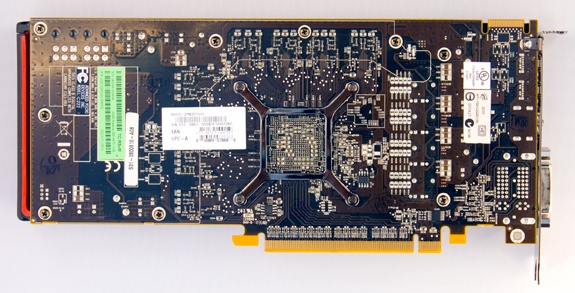

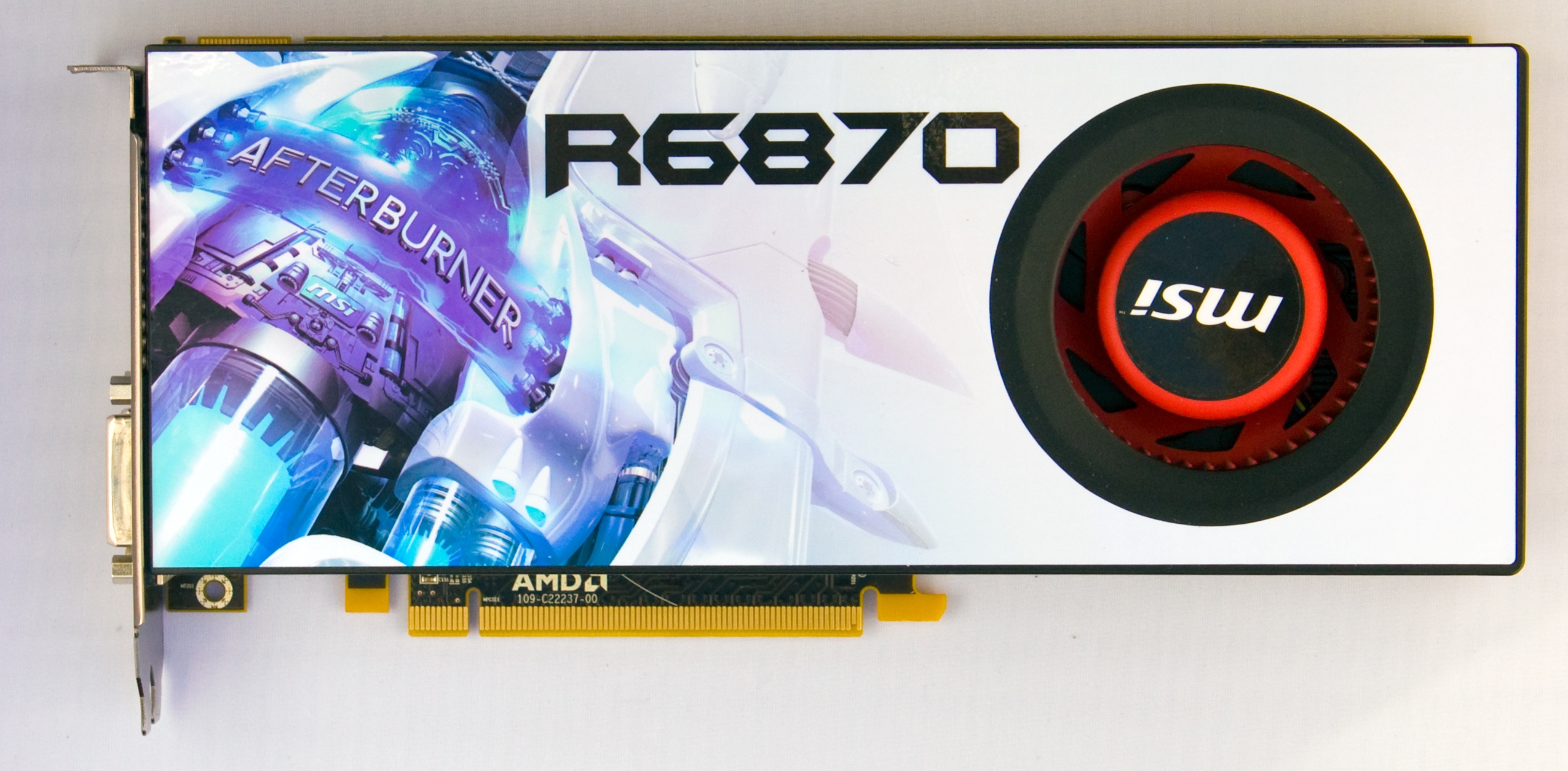

Deze Radeon 6870 volgt het referencemodel, dat betekent dat de kaart op de standaard kloksnelheden loopt en dat er een standaard koeler gebruikt wordt. Inmiddels heeft MSI een aantal varianten van deze kaart op de markt gebracht, zoals de Radeon 6870 Twin Frozr en de Radeon 6870 Twin Frozr OC welke beschikken over MSI's eigen koeler, in plaats van het reference model. De laatste versie is de HAWK met Twin Frozr III koeler erop.

Specificaties

Geheugen	1GB DDR5 256bits
Corespeed	900MHz
Geheugen snelheid	4.2GHz
Bus	PCIe 2.1 x16
Output	1x DVI singlelink 1x DVI duallink 1x HDMI 2x minidisplayport
Afmetingen	245x115x35mm

De bovenste DVIconnector is duallink, de onderste is singlelink.

In de doos worden verder meegeleverd:
• DriverDVD
• VGA → DVIconverter
• Passieve displayport converter
• 2x 2xMolex → PCIestekker
• Handleidingen
• Flexibele Crossfire bridge.

De kaart heeft de stroomconnectoren aan de zijkant van de kaart zitten, wat een voordeel heeft ten opzichte van het plaatsen aan de achterkant van de kaart, in minder diepe kasten. Nu komt dit ding in een EATXkast te zitten, dus voor mij maakt het weinig uit, maar natuurlijk zal niet iedereen een bigtower op z'n bureau willen hebben, en dan is het handig dat hier over nagedacht is.



Benchmarks

Om de kaart te testen heb ik een aantal benchmarks gedraaid. Deze kaart gaat dienen als vervanging van een 8500GT (een simpele testkaart) en een 4870 (de kaart in m'n gamesysteem die ik nog wel eens gebruik als testkaart als videoprestaties belangrijk zijn).
Om de kaart te vergelijken met de 8500GT is een beetje zinloos, maar een vergelijking met de 4870 leek me wel zinnig. Het is een kaart die ik een goede 2 jaar geleden gekocht heb voor ongeveer het bedrag dat de 6870 nu ook kost, en ik nu nog steeds gebruik om op te gamen, hoewel hij niet beschikt over de allernieuwste zaken zoals DX11.
Daarnaast heb ik de 6870 ook gekeken naar hoe lekker de 6870 doorschaalt op bepaalde resoluties. Ik maak gebruik van een vrij hoge resolutie (2560*1600) op een 30” scherm, en ik heb gemerkt dat sommige kaarten er nauwelijks moeite mee hebben om goed te blijven werken op een hogere resolutie, terwijl bij andere kaarten de framerate gelijk inzakt. Om dit te testen heb ik de benchmarks (waar mogelijk) gedraaid op 1280*1024, 1680*1050, 1920*1200 en 2560*1600.

De benchmarks die ik erbij heb gepakt zijn.
Lightsmark 2008
3DMark Vantage

En de games die ik heb getest
Farcry 2
GTA IV
World in Conflict
HAWX

Het testsysteem bestaat uit de volgende config.

Specificaties Testsysteem
CPU	Intel Core i7 2600K
Moederbord	MSI P67A-GD65
Videokaart	MSI Radeon 6870 1GB Sapphire Radeon 4870 1GB
Geheugen	2x 2GB Corsair DDR3 1600
SSD	Adata N004 Nobility 128GB
Montitor	HP LP3065 30” 2560x1600
OS	Win 7 64b

Specificaties Referentiesysteem
CPU	Intel Core i5 750
Moederbord	MSI P55A-GD65
Videokaart	MSI Radeon 6870 1GB
Geheugen	2x 2GB Corsair DDR3 1600
SSD	Adata N004 Nobility 128GB
Montitor	HP LP3065 30” 2560x1600
OS	Win 7 64b

Lightsmark 2008

Lightsmark - 1280x1024
P67 - 6870	882.8 fps
P67 - 4870	621.5 fps
P55 - 6870	887.3 fps
P55 - 4870	648.6 fps
Lightsmark - 1680x1050
P67 - 6870	759.4 fps
P67 - 4870	516.6 fps
P55 - 6870	792.8 fps
P55 - 4870	541.8 fps
Lightsmark - 1920x1200
P67 - 6870	662.9 fps
P67 - 4870	434.1 fps
P55 - 6870	689.1 fps
P55 - 4870	450.2 fps
Lightsmark - 2560x1600
P67 - 6870	460.1 fps
P67 - 4870	282.8 fps
P55 - 6870	477.1 fps
P55 - 4870	286.7 fps

Om een of andere reden wil de P67A-GD65 niet heel erg fijn samenwerken met Lightsmark, waardoor de scores van de P67 lager uitvallen dan die van de P55, maar het verschil tussen de videokaarten is hier wel duidelijk. De 6870 weet op iedere resolutie er grofweg 1/3e bovenop te zetten.

3DMark Vantage

3DMark Vantage
P67 - 6870	17358 3DMarks
P67 - 4870	11075 3DMarks
P55 - 6870	14722 3DMarks
P55 - 4870	10233 3DMarks

Far Cry 2

Far Cry 2 - gemiddeld fps
P67+6870 - 1280x1024	124.46 fps
P67+6870 - 1680x1050	109.93 fps
P67+6870 - 1920x1200	168.45 fps
P67+6870 - 2560x1600	139.71 fps
P67+4870 - 1280x1024	77.73 fps
P67+4870 - 1680x1050	64.33 fps
P67+4870 - 1920x1200	51.61 fps
P67+4870 - 2560x1600	37.82 fps
P55+6870 - 1280x1024	100.7 fps
P55+6870 - 1680x1050	96.1 fps
P55+6870 - 1920x1200	131.04 fps
P55+6870 - 2560x1600	121.16 fps
P55+4870 - 1280x1024	77.91 fps
P55+4870 - 1680x1050	65.78 fps
P55+4870 - 1920x1200	50.86 fps
P55+4870 - 2560x1600	37.33 fps
Far Cry 2 - min fps
P67+6870 - 1280x1024	88.5 fps
P67+6870 - 1680x1050	84.78 fps
P67+6870 - 1920x1200	117.21 fps
P67+6870 - 2560x1600	88.96 fps
P67+4870 - 1280x1024	62.67 fps
P67+4870 - 1680x1050	50.17 fps
P67+4870 - 1920x1200	44.79 fps
P67+4870 - 2560x1600	31.53 fps
P55+6870 - 1280x1024	68.42 fps
P55+6870 - 1680x1050	68.55 fps
P55+6870 - 1920x1200	89.4 fps
P55+6870 - 2560x1600	79.71 fps
P55+4870 - 1280x1024	62.81 fps
P55+4870 - 1680x1050	35.05 fps
P55+4870 - 1920x1200	44.06 fps
P55+4870 - 2560x1600	31.05 fps
Far Cry 2 - max fps
P67+6870 - 1280x1024	165.93
P67+6870 - 1680x1050	148.19
P67+6870 - 1920x1200	237.72
P67+6870 - 2560x1600	191.97
P67+4870 - 1280x1024	138.56
P67+4870 - 1680x1050	129.57
P67+4870 - 1920x1200	63.91
P67+4870 - 2560x1600	48.48
P55+6870 - 2560x1600	148.21
P55+6870 - 1680x1050	143.03
P55+6870 - 1920x1200	192.34
P55+6870 - 2560x1600	170.32
P55+4870 - 1280x1024	116.78
P55+4870 - 1680x1050	112.31
P55+4870 - 1920x1200	63.08
P55+4870 - 2560x1600	47.79

Wat opvalt is dat 1920x1200 de resolutie is waarop de game zo'n beetje het lekkerst werkt, maar ook dat de 6870 op hogere resoluties een stuk vlotter is, op een P67 bord zit het gemiddeld een goede 100fps hoger, en op de P55 ook nog zo'n 80 tot 90 frames per seconde. Een behoorlijke winst.

World in conflict

World in Conflict - gemiddeld fps
P67+6870 - 1280x1024	70 fps
P67+6870 - 1680x1050	61 fps
P67+6870 - 1920x1200	54 fps
P67+6870 - 2560x1600	38 fps
P67+4870 - 1280x1024	49 fps
P67+4870 - 1680x1050	42 fps
P67+4870 - 1920x1200	38 fps
P67+4870 - 2560x1600	25 fps
P55+6870 - 2560x1600	61 fps
P55+6870 - 1680x1050	56 fps
P55+6870 - 1920x1200	51 fps
P55+6870 - 2560x1600	37 fps
P55+4870 - 1280x1024	48 fps
P55+4870 - 1680x1050	41 fps
P55+4870 - 1920x1200	37 fps
P55+4870 - 2560x1600	15 fps

Zeker op het P55 systeem is het verschil tussen de 6870 en 4870 het verschil tussen speelbaarheid (37 fps) en niet speelbaarheid (slechts 15 fps). De boost die de videokaart hier geeft, is met name op de hogere resoluties best behoorlijk.

GTA IV
Ik speel GTA IV best veel op m'n 4870 @ 2560x1600, en dat loopt helaas niet altijd soepel. De benchmark is gedraaid met alle settings voluit en de texturekwaliteit op medium (omdat ik anders niet genoeg geheugen had op de videokaarten).

GTA4 - gemiddeld fps
P67+6870 - 1280x1024	63.83 fps
P67+6870 - 1680x1050	63.59 fps
P67+6870 - 1920x1200	63.62 fps
P67+6870 - 2560x1600	52.57 fps
P67+4870 - 1280x1024	53.99 fps
P67+4870 - 1680x1050	53.18 fps
P67+4870 - 1920x1200	46.67 fps
P67+4870 - 2560x1600	32.62 fps
P55+6870 - 2560x1600	57.54 fps
P55+6870 - 1680x1050	56.99 fps
P55+6870 - 1920x1200	56.54 fps
P55+6870 - 2560x1600	51.39 fps
P55+4870 - 1280x1024	62.18 fps
P55+4870 - 1680x1050	61.68 fps
P55+4870 - 1920x1200	55.77 fps
P55+4870 - 2560x1600	35.06 fps

Op de lagere resoluties is het met de 4870 ook speelbaar, als we uitgaan van de benchmarkscores, maar wil je het spel op 2560x1600 draaien dan is er wel een flink verschil te merken tussen de 4870 en 6870, wat op zowel het P55 als het P67 systeem het verschil is tussen lekker speelbaar en af en toe toch nog wat haperingen zien.

H.A.W.X.
Deze benchmark is gedraaid met de antialiasing op 8X en de Vsync uit, zodat niet iedere benchmark op precies 60fps uitkwam.

H.A.W.X - gemiddeld fps
P67+6870 - 1280x1024	181 fps
P67+6870 - 1680x1050	166 fps
P67+6870 - 1920x1200	153 fps
P67+6870 - 2560x1600	116 fps
P67+4870 - 1280x1024	141 fps
P67+4870 - 1680x1050	118 fps
P67+4870 - 1920x1200	101 fps
P67+4870 - 2560x1600	70 fps
P55+6870 - 2560x1600	158 fps
P55+6870 - 1680x1050	143 fps
P55+6870 - 1920x1200	129 fps
P55+6870 - 2560x1600	108 fps
P55+4870 - 1280x1024	130 fps
P55+4870 - 1680x1050	115 fps
P55+4870 - 1920x1200	102 fps
P55+4870 - 2560x1600	69 fps

Hoewel H.A.W.X prima te spelen is met iedere videokaart, geeft de 6870 toch nog een leuke boost, wederom met name op de hoge resoluties. Maar voor deze game is een upgrade van een 4870 naar een 6870 niet echt zinnig, omdat de framerates al bijzonder hoog liggen.




Energieverbruik
In reviews van de 6870 had ik al gezien dat het verbruik redelijk in de buurt komt van de 4870. Goed nieuws, want dan wist ik mijn voeding voldoende was om het spul te gebruiken. Ik heb de kaarten getest op het referentiesysteem. Ik heb gekeken naar het verbruik in idle en tijdens het draaien van furmark, heaven en lightsmark.

Energieverbruik - idle
4870	111 W
6870	66 W

Energieverbruik – furmark
4870	246 W
6870	245 W

Energieverbruik - heaven
4870	193 W
6870	177 W

Energieverbruik – lightsmark
4870	242 W
6870	225 W

Het powermanagment van de 6870 lijkt een stuk beter te zijn dan die van de 4870, wat in idle zo'n 50W scheelt. En dat is gunstig, want hoewel ik zo nu en dan game, draait de videokaart toch redelijk veel in idle, en dat is met de 6870 een stuk zuiniger dan met de 4870 die ik er tot nu toe in had zitten.
In de verschillende benchmarks is de 6870 wel wat zuiniger, maar is het verschil niet zo heel groot

Geluidsproductie
Over de geluidsproductie kan ik niet zo heel veel zeggen, omdat ik het niet daadwerkelijk heb gemeten, maar wat opvalt is dat het ding minder geluid maakt dan m'n 4870. Nu was dat ook wel een herriemaker als hij de fan vol opengooide, maar toch fijn dat deze dat in elk geval niet is.

Conclusie
Ik moe zeggen dat de 6870 me goed bevalt. De prestaties zijn best behoorlijk ten opzichte van de 4870 die ik had, en de warmteontwikkeling en stroomgebruik vallen behoorlijk mee. Zeker het grote verschil in idlemodus vind ik een pluspunt, het lijkt erop dat de 4870 onnodig stroom staat te verstoken als hij niets te doen heeft, nu ik de resultaten van de 6870 zie.
De kaart is redelijk goed geprijsd, voor iets meer dan 170 euro kun je deze nu vinden. MSI levert in principe alles mee dat je zou kunnen gebruiken, op misschien een actieve displayport -->DVI na, maar dat zou de prijs natuurlijk weer flink omhoogduwen, terwijl lang niet iedereen daarop zit te wachten.
Het enige gemis is misschien de enkele Duallink DVI connector, maar dat is iets waar ik me pas druk om ga maken als ik een 2e 30" monitor wil gaan halen
