QNAP QSW-L3208-2C6T

QNAP QSW-L3208-2CT6 acht poort 10 gigabit lite managed network switch review

- Inleiding

De QNAP QSW-L3208-2C6T is een lite managed switch die zich richt op veeleisende thuisnetwerken en kleine bedrijven die behoefte hebben aan hoge doorvoersnelheden zonder in te leveren op beheerbaarheid of betrouwbaarheid. Met een combinatie van 10GbE- en 2,5GbE-poorten lijkt deze switch een aantrekkelijke stap richting een toekomstbestendig netwerk. Maar hoe goed presteert hij in de praktijk en rechtvaardigt hij zijn prijs en positie binnen QNAP’s lineup? Is dit de switch die jouw netwerk echt naar een hoger niveau tilt? Je leest het in de review hieronder!

- Uitpakken, bouw en features

Uitpakken

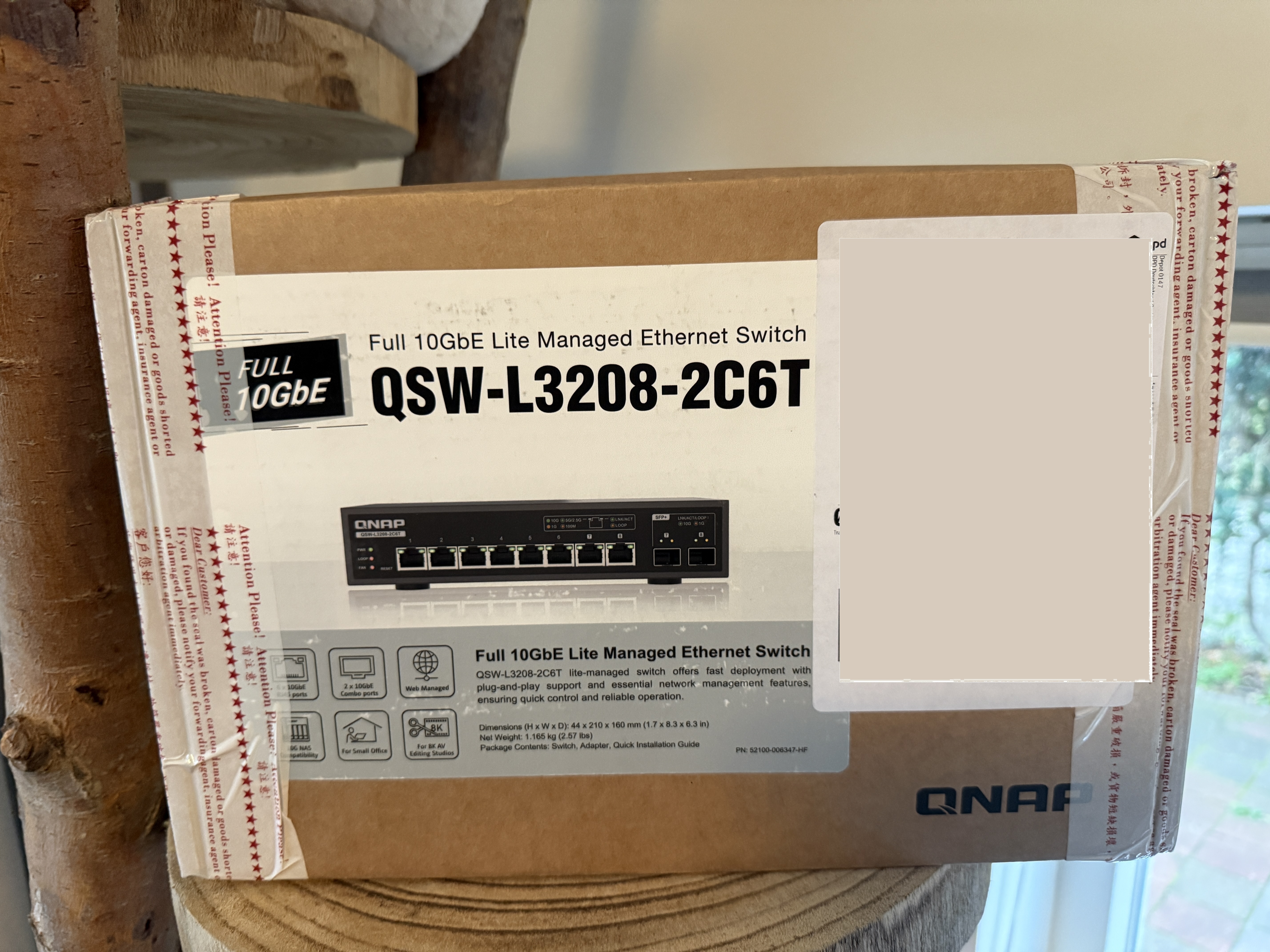

De QNAP QSW-L3208-2C6T wordt geleverd in een bruine, kartonnen doos.

Binnenin de doos zit weer karton om alles op zijn plaats te houden. Allereerst zie je meteen de switch zelf. In mijn geval zat er nog extra tape om de doos heen. Als je deze in de winkel zou kopen, zit dat er natuurlijk niet omheen. Persoonlijk kan ik wel waarderen dat QNAP er niet voor kiest om een kartonnen doos weer opnieuw te verpakken in een kartonnen doos.

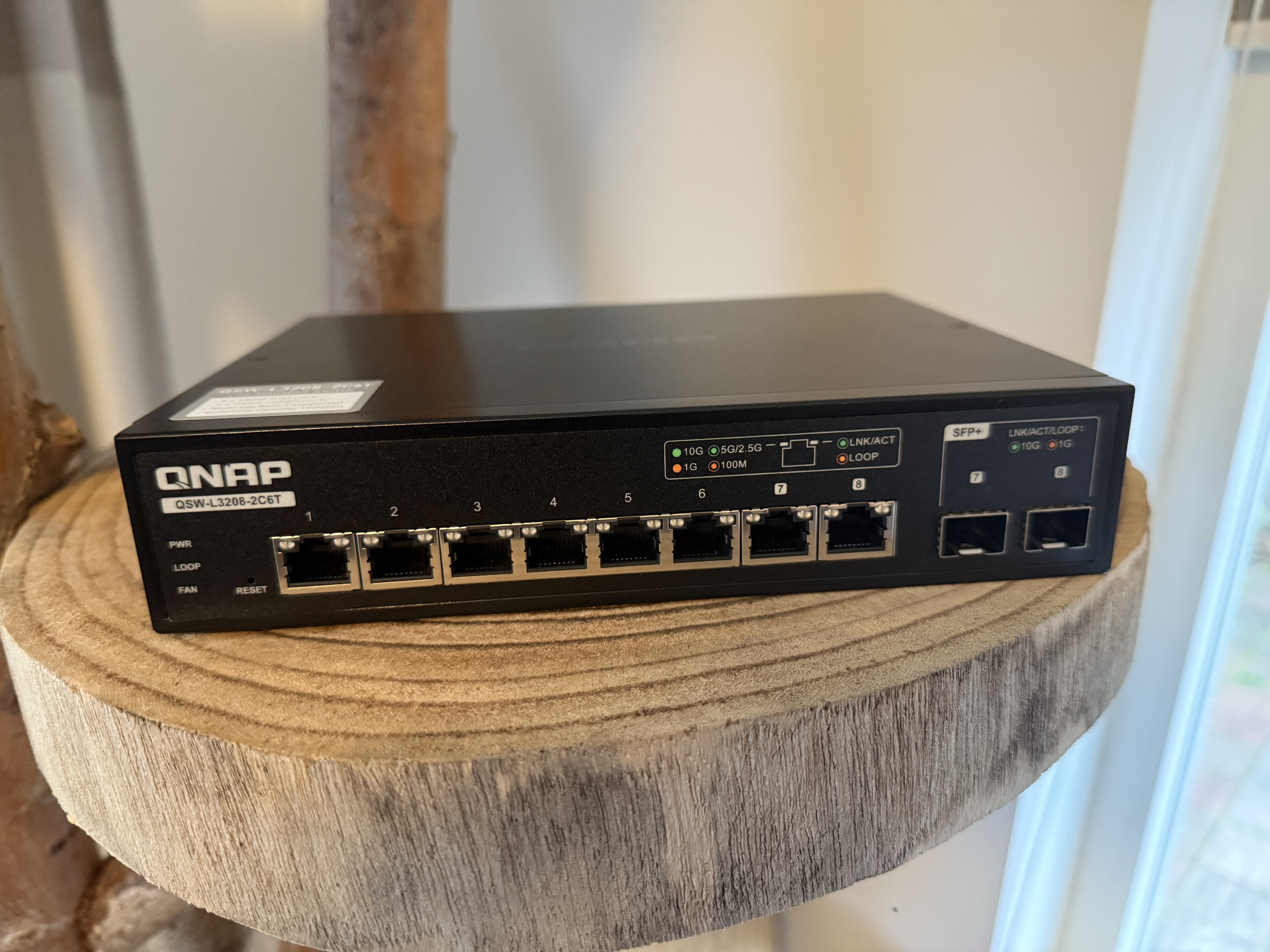

De bouw van de QSW-L3208-2C6T is prima. Hij is gemaakt van metaal en voelt lekker zwaar aan. Dankzij deze metalen behuizing kan warmte goed worden afgevoerd en is er minder actieve koeling nodig.

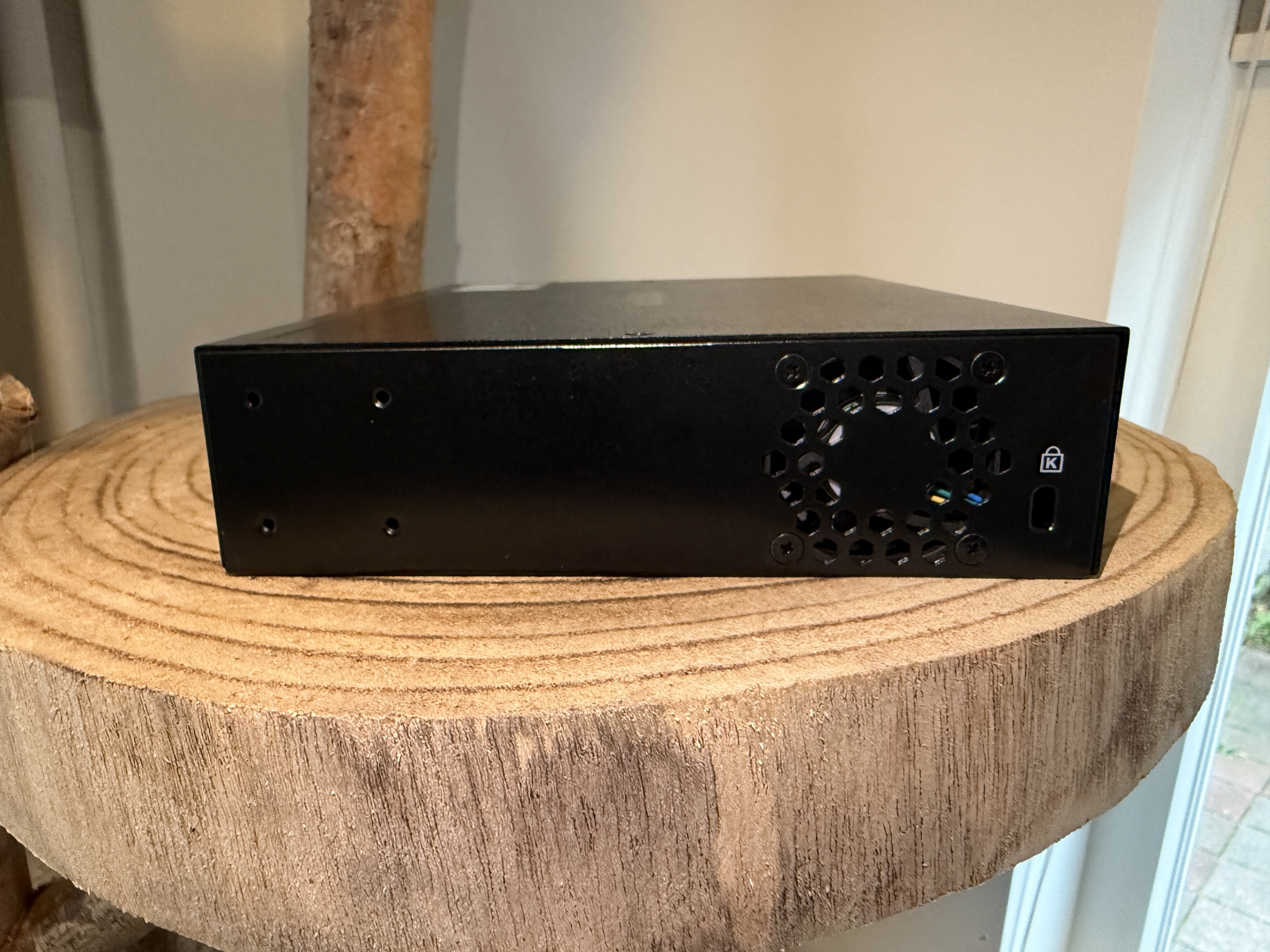

Aan de zijkant van de switch kun je de ventilator zien. Doordat de switch tot wel acht 10 GbE ethernetpoorten heeft, kan deze warm worden. Vandaar dat deze switch (in tegenstelling tot bijvoorbeeld de QNAP QSW-2104-2S) wel actief gekoeld wordt.

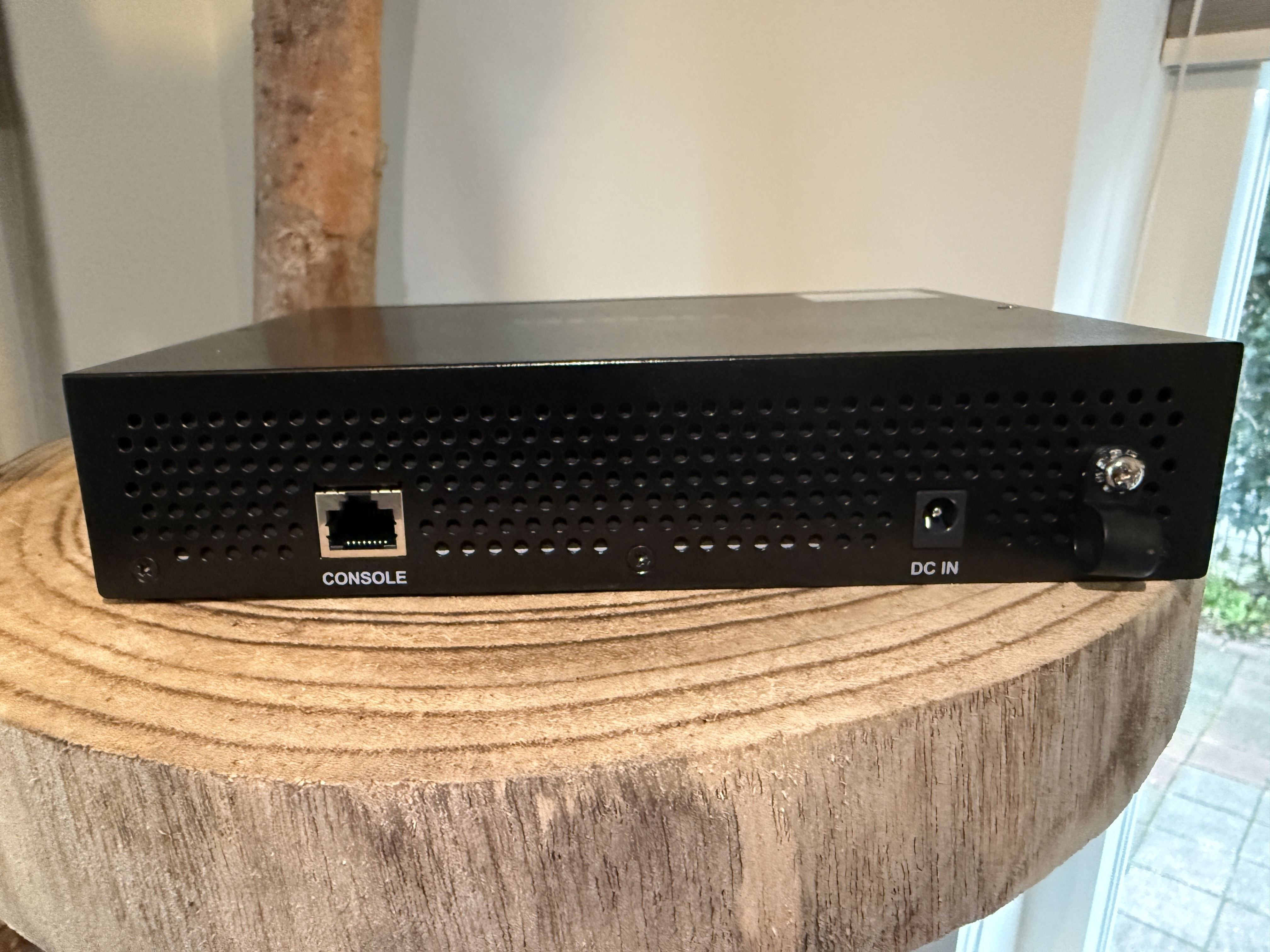

Aan de achterkant zit een console poort, de stroompoort en nog een flapje waardoor je de switch tegen diefstal kunt beschermen.

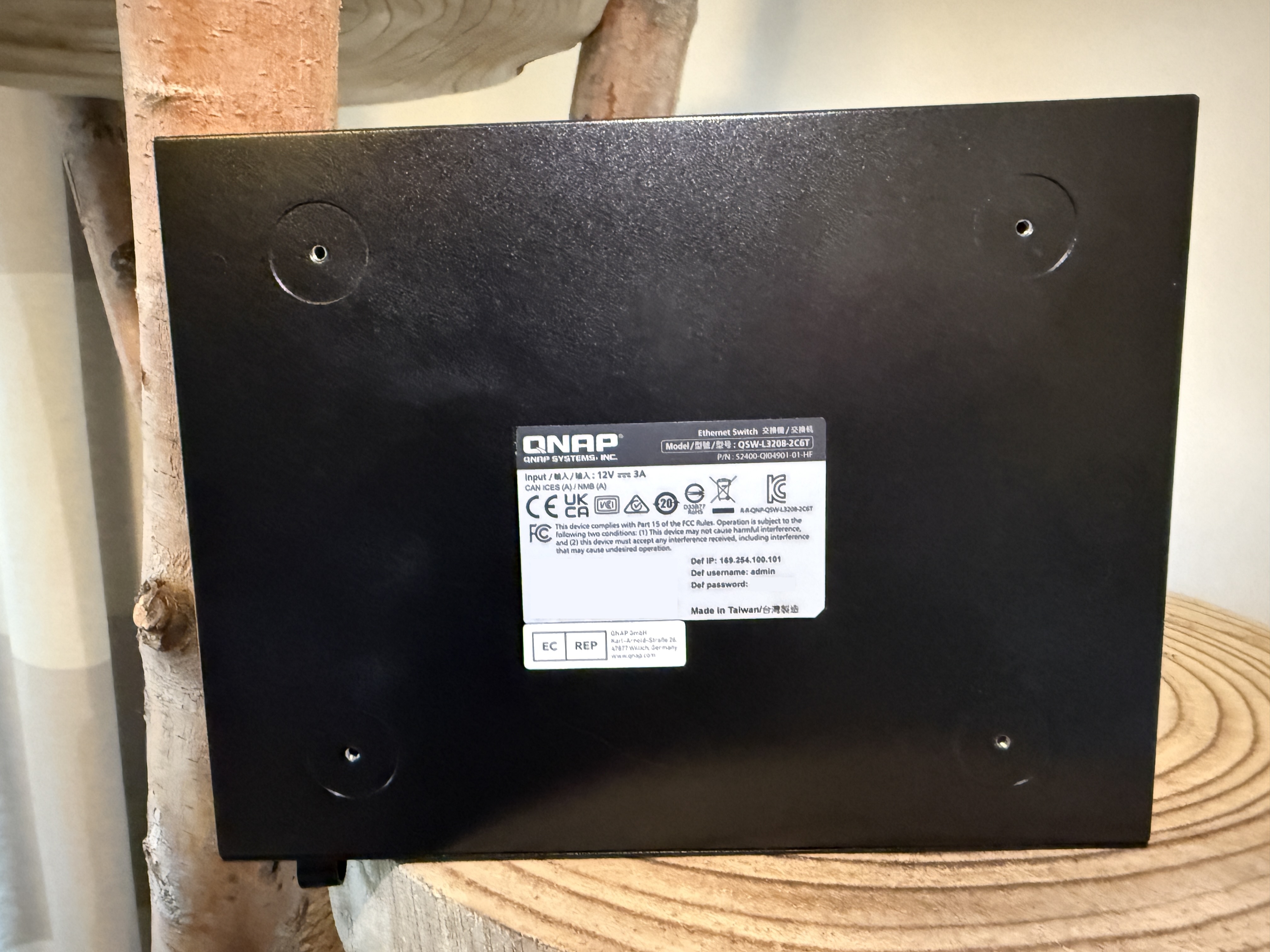

Aan de onderkant zit nog een sticker met daarop het MAC-adres. Ook is er ruimte om de vier bijgeleverde rubberen voetjes op te bevestigen.

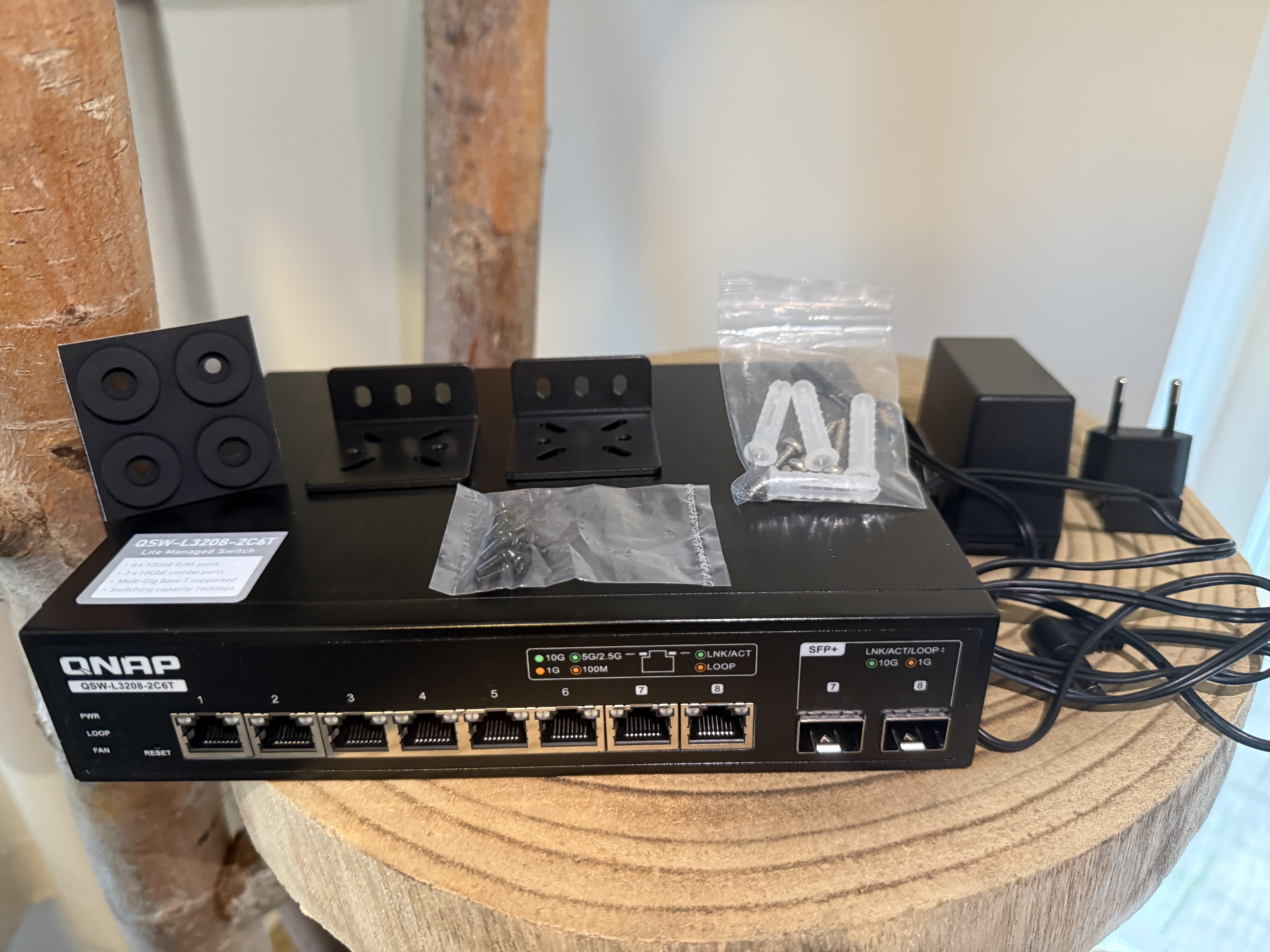

Inhoud van de doos:

- 1x QNAP QSW-L3208-2C6T lite managed switch
- 1x Adapter (met verschillende sockets)
- 1x Viertal rubberen voetjes
- 2x Metalen voetjes om de switch op te hangen
- 8x Schroefjes voor bij de metalen plaatjes
- 4x Muurpluggen
- 4x Schroeven voor de muurpluggen


De belangrijkste features zijn de volgende. De switch heet officieel QNAP QSW-L3208-2C6T. QSW staat voor QNAP switch series, L3208 staat voor dat het een 'lite' managed switch is met 8 bruikbare poten en 2C6T betekent twee combo poorten met zes twisted pair poorten. De oplettende lezer zal zien dat de switch in werkelijkheid tien poorten heeft en dat klopt. Echter zijn de twee meest rechter poorten de SFP+ poorten welke gecombineerd zijn met de laatste twee poorten (poort 7 en poort 8) van de switch. Je kunt dus óf de SFP+ poorten gebruiken, óf één SFP+ poort en een andere UTP poort of enkel de UTP poorten.

De QSW-L3208-2C6T heeft een de zijkant een 4 centimeter ventilator aan de zijkant. Deze gaat zeer hard aan zodra je de switch voor de eerste keer aanzet. Dit duurt ongeveer vijf seconden. Daarna gaat deze in 'normale modus' draaien. Deze draait dan zo hard als nodig is. Als er dus zeer veel data door de switch gaat, zal de ventilator harder gaan draaien. Ik ben oorspronkelijk geen fan (leuke woordspeling ) van switches met ventilatoren omdat ik er altijd vanuit ging dat deze echt wel hoorbaar waren. Het tegendeel blijkt waar. De switch staat vrijwel onder mijn monitor en ik hoor deze niet boven het geluid van de ventilatoren van mijn computer uit. In de praktijk zou ik deze dan ook vrij stil noemen. Het ventilatorgeluid stoort mij zeker niet.
Naast de normale modus, kun je de switch ook nog in 'stille modus' en 'volledige snelheid'. De normale snelheid staat standaard aan en wordt ook aanbevolen. Deze modus past de ventilatorsnelheid automatisch aan op basis van de temperatuur van het systeem. In de stille modus heeft de ventilator een lage snelheid wanneer de systeemtemperatuur lager is dan de temperatuurlimiet die door het systeem is gedefinieerd. De ventilator schakelt over naar volledige snelheid wanneer de systeemtemperatuur hoger is dan de temperatuurlimiet die door het systeem is gedefinieerd. Op volledige snelheid draait de ventilator altijd op volledige snelheid. Deze is dan ook erg luidruchtig. Ik kan mij vrijwel geen scenario inbeelden waarin je dit altijd aan zou willen hebben. De normale modus houdt de temperatuur al goed in de gaten. Als je er verder geen omkijken meer naar wilt hebben, kun je er ook voor kiezen om de stille modus aan te zetten en dan een bepaalde temperatuurslimiet in te stellen.

Aan de achterkant van de switch zit nog de consolepoort, de stroompoort en een soort lus waarmee je de switch ergens aan vast kunt maken.
Aan de onderkant is er ook nog ruimte om vier rubberen voetjes te plakken. Persoonlijk houd ik er wel van. Dankzij de rubberen voetjes kan de switch ook nog iets beter zijn warmte kwijt.

- Specificaties

De hardware specificaties zijn te vinden via de volgende link: https://www.qnap.com/nl-n...l3208-2c6t/specs/hardware
De software specificaties zijn te vinden via de volgende link: https://www.qnap.com/nl-n...l3208-2c6t/specs/software

De QNAP QSW-L3208-2C6T is een zogenaamde Lite Managed switch. In de praktijk houdt het in dat deze overwegend de functies heeft van een Layer 2 switch, maar dan met een gebruiksvriendelijke webinterface. De switch beschikt over tien poorten in totaal waarvan er twee met elkaar worden gedeeld. Vanaf nu spreek ik over acht (bruikbare) poorten. De QSW-L3208-2C6T beschikt over acht 10 Gigabit (GbE) ethernetpoorten. Uiteraard zijn deze backwards compatible met 1 Gigabit snelheden, 100 Mbit snelheden en 10 Mbit snelheden. De totale doorvoer bedraagt 80 Gigabit. Per ethernetpoort zijn er nog twee LEDS. Een oranje en een groene. Met een formaat van 44 x 210 x 160 mm is deze toch lekker compact. Het viel mij meteen op dat deze switch meer poorten heeft dan de eerder genoemde QNAP QSW-2104-2S, maar toch kleiner is dan die switch. De QSW L3208-2C6T kan Jumbo Frames tot 12K aan. QNAP zelf geeft aan dat het totale stroomverbruik tot 36 Watt kan gaan. In het hoofdstuk 'testmethode, prestaties, geluidsniveau en stroomverbruik' geef ik aan wat ikzelf heb gemeten.

De switch kan onder andere overweg met:
- Poortstatus
- Poortstatistieken
- Poortconfiguratie
- Jumbo frame-ondersteuning
- Automatische onderhandeling van snelheid en duplexmodi
- Poortisolatie

Uiteraard kan de switch ook VLAN's aanmaken en ondersteunt deze QoS. De Layer 2 features waarmee de switch overweg kan zijn de volgende:

- Linkaggregatie / LACP
- IGMP Snooping v2
- IGMP Snooping Querier
- Multicast flood-blokkering

Ook heeft de switch lusbeveiliging om broadcast-lussen te voorkomen. Deze functie staat overigens standaard wel uit. Het mag vanzelfsprekend zijn dat de switch te vinden is via het programma Qfinder Pro (gratis te downloaden).

- Installatie en uitleg van de functies

Installatie

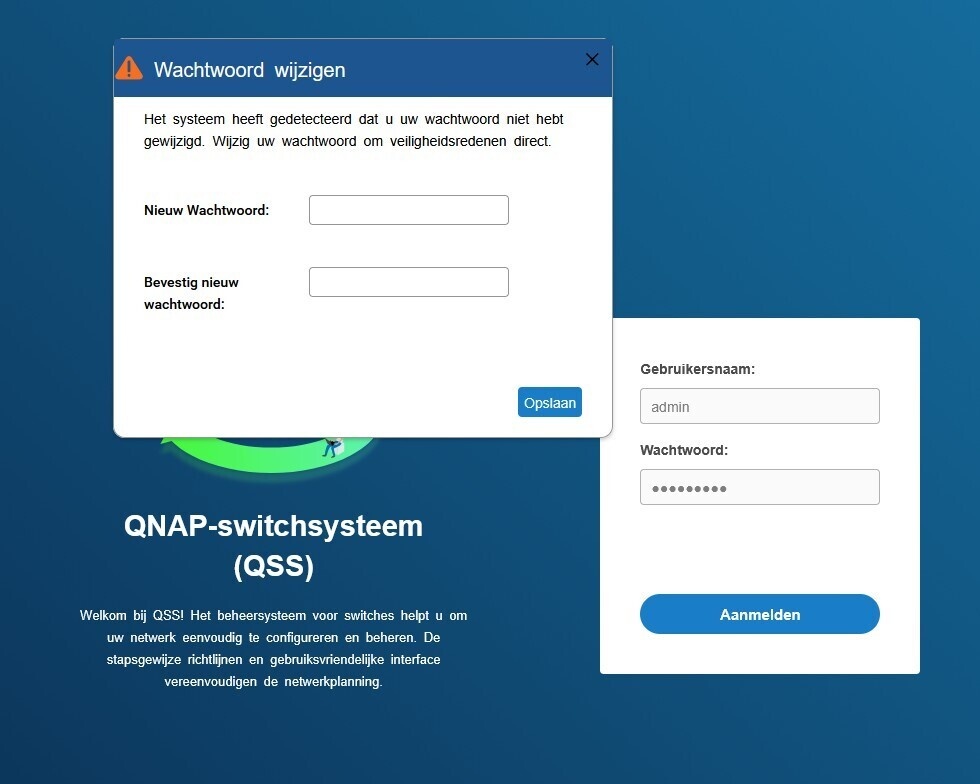

De installatie ging ontzettend gemakkelijk. Je doet de juiste kabels erin en je sluit de switch aan op je netwerk. Vervolgens zoek je de switch op via het programma Qfinder Pro. Je logt in met de inloggegevens die onderop de switch zelf staan. In het begin wordt direct gevraagd om het standaardwachtwoord te veranderen.



De installatie is nu eigenlijk al zo goed als klaar. We gaan over op de uitleg van de functies.

Uitleg van de functies

Zodra je bent ingelogd, kom je op het dashboard uit. Dit ziet er als volgt uit.



De volgende menu's zijn beschikbaar:

- Overzicht
- Poortbeheer
- VLAN
- Linkaggregatie
- Lusbescherming
- Ping
- Mac-adressentabel
- IGMP-snuffelen
- QoS
- Poortspiegeling
- Systeeminstellingen
- Update van Firmware
- Logboeken

We gaan ze allemaal even langs en beginnen met het overzicht.

- Overzicht

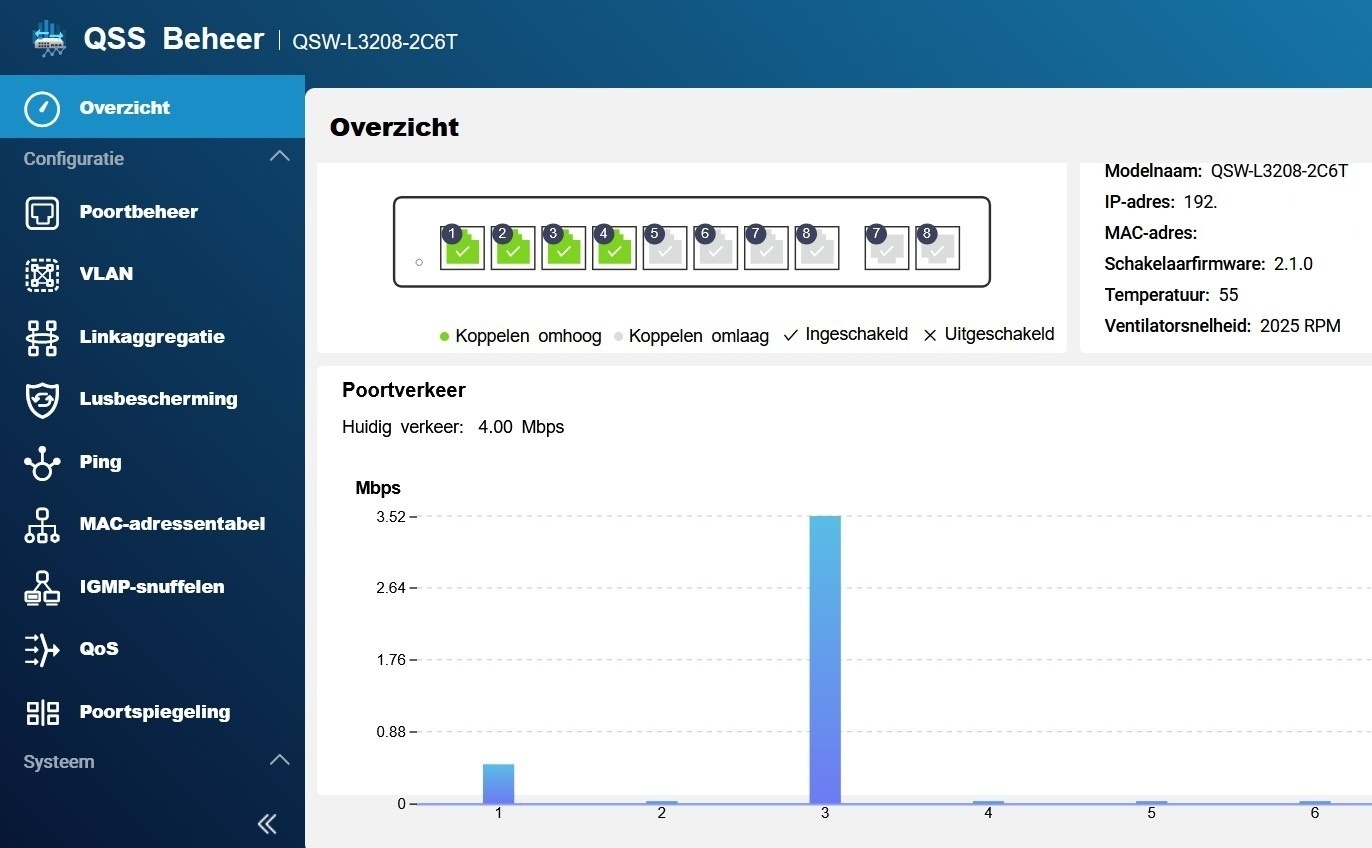

Zoals je kunt zien, zie je eerst de poortstatus. Hierin kun je zien welke poorten allemaal een kabel in zit en welke niet. Ook geeft dit menu systeeminformatie weer zoals de modelnaam, IP-adres, MAC-adres, et cetera. Onder deze twee zie je met balkjes het huidige netwerkverkeer per poort weergegeven. Als je met je cursor op een balkje gaat staan, geeft deze de huidige snelheid in tekst weer.

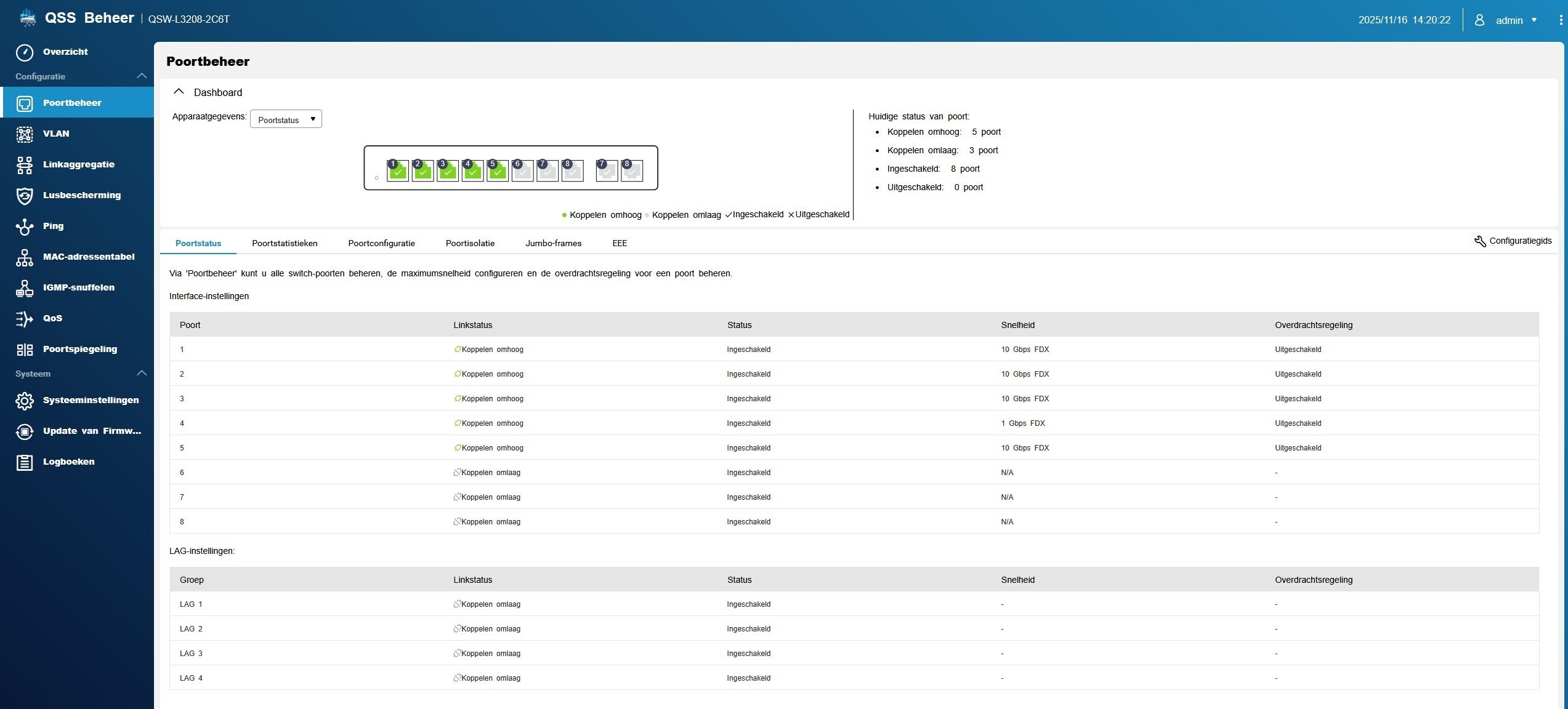

- Poortbeheer

Het poortbeheer van de QSW-L3208-2C6T is volwassen voor een 'Lite Managed' switch. De webinterface is overzichtelijk en laat in één scherm zien welke poorten actief zijn, op welke snelheid en met welke verbindingsvorm. Per poort kun je eenvoudig instellingen aanpassen. Denk aan snelheid, flow control, VLAN-tagging, QoS-prioriteiten en LACP-linkaggregatie. Monitoring via port statistics en mirroring werkt duidelijk en is handig bij troubleshooting. Je krijgt dus genoeg controle zonder dat het technisch of complex wordt. Alleen voor echt geavanceerde enterprise-features is deze switch te licht en moet je gaan voor een Layer 3 switch, maar voor thuis, studio’s en mkb-netwerken is het poortbeheer wat mij betreft precies goed.



Rechtsonder kun je nog klikken op 'configuratiegids'. Zodra je hierop klikt, krijg je een begeleidende subpagina te zien met uitleg hoe je het één en ander instelt.

- VLAN

Het VLAN-menu van deze Lite-Managed switch biedt verrassend robuuste segmentatiemogelijkheden. Via de webinterface (QSS) kun je VLAN’s configureren op basis van IEEE 802.1Q, wat betekent dat je zowel tagged als untagged poorten kunt instellen.

Wat ik vooral sterk vind, is dat je gemakkelijk logische netwerken binnen je switch kunt creëren: je kunt poorten toewijzen aan verschillende VLAN’s, zodat bijvoorbeeld je mediabewerking, back-up-trajecten of surveillance-apparatuur netjes gescheiden blijven.

Verder werkt het heel intuïtief. Het configureren van VLAN’s voelt niet overdreven complex, maar geeft toch voldoende flexibiliteit voor serieuze segmentatie zonder dat je diep in enterprise-instellingen hoeft te duiken. Dat past precies bij het 'Lite Managed'-concept van deze switch.

Een beperking kan zijn dat je niet alle geavanceerde Layer 2/Layer 3 VLAN-features krijgt die je bij full-managed switches ziet, maar voor kleine kantoren, studio’s of geavanceerde thuisnetwerken is dit precies genoeg. Het VLAN-menu is intuïtief genoeg om je verkeer logisch te organiseren zonder te geavanceerd te worden.

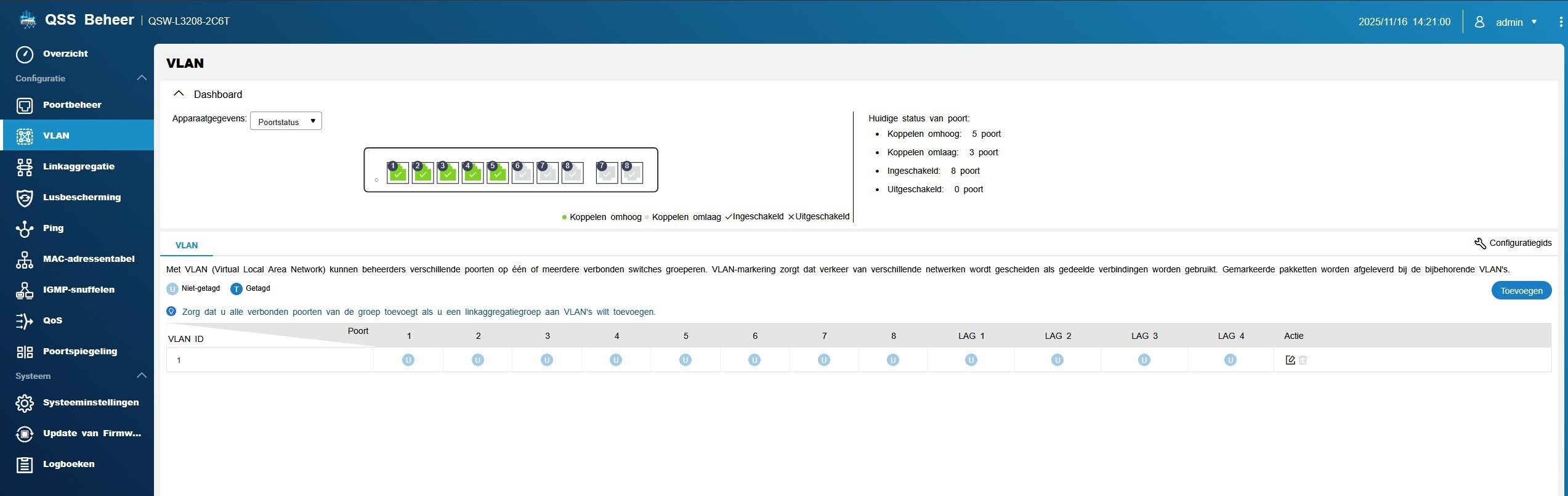

Hieronder een afbeelding van het menu VLAN.

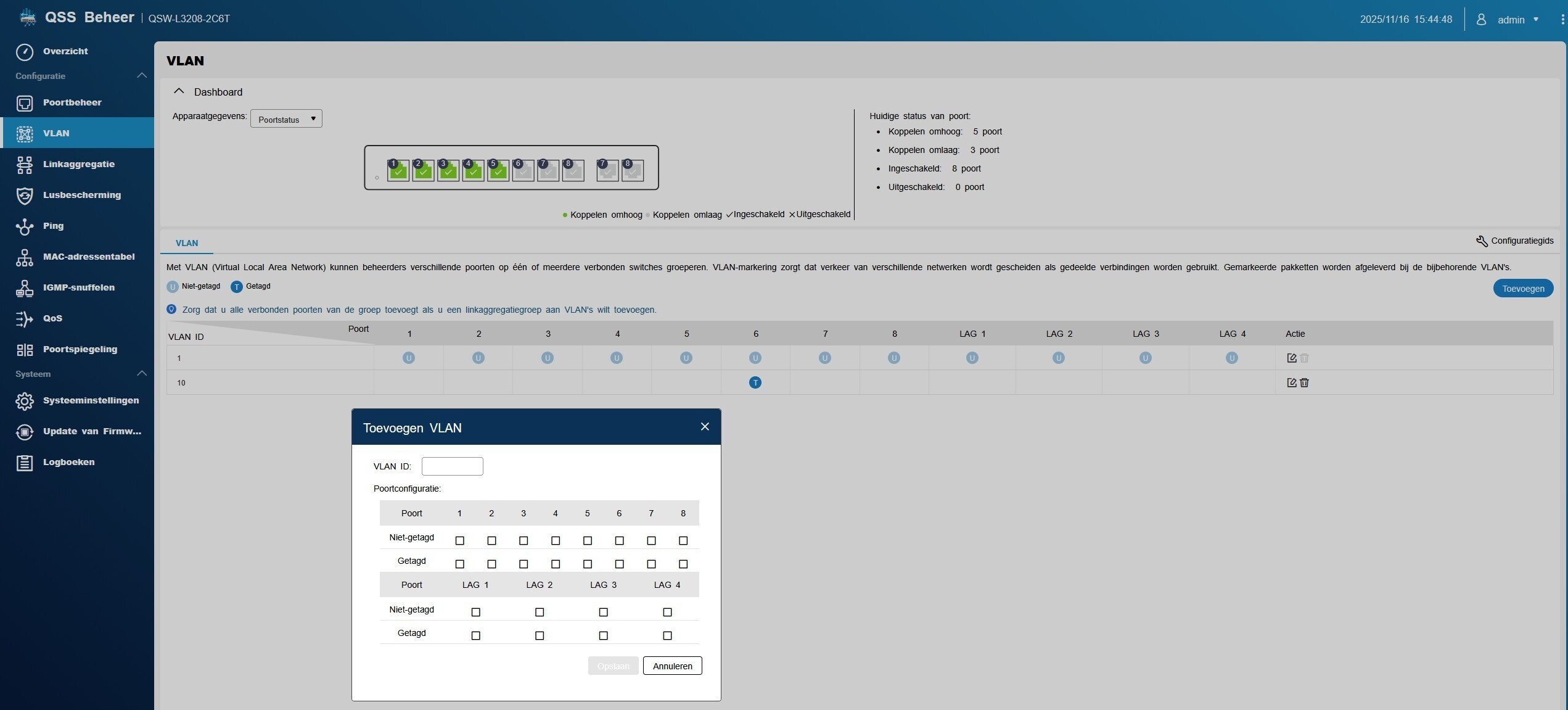

Hieronder een afbeelding van wat er gebeurt als je op de blauwe knop 'toevoegen' klikt.


- Linkaggregatie

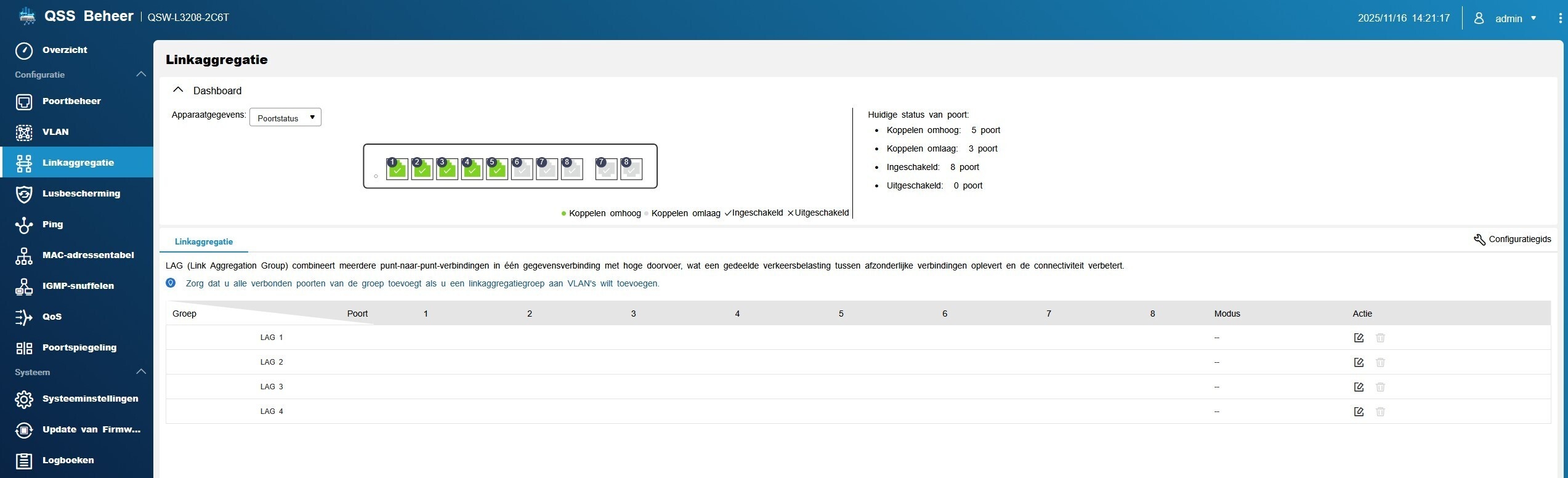

Het menu linkaggregatie van de QSW-L3208-2C6T is precies wat je van een Lite-Managed 10GbE-switch mag verwachten: duidelijk, praktisch en vooral eenvoudig in gebruik. Je kunt via de webinterface snel LACP-groepen aanmaken en poorten bundelen zonder ingewikkelde netwerkkennis. Ideaal voor wie extra bandbreedte of redundantie wil richting een NAS, server of backbone-switch.

Het menu toont helder welke poorten in welke groep zitten en of de link actief is, waardoor monitoring weinig moeite kost. Je krijgt niet de nog meer geavanceerde opties die Layer 3 switches beiden, maar voor thuisstudio’s, mkb-netwerken en snelle opslagomgevingen biedt het alles wat je nodig hebt.

Waar ik zelf tegenaan liep, is dat ik mijn tweede kabel in poort 8 had aangesloten. Toen ik vervolgens poort 2 wilde koppelen aan poort 8, of zelfs aan poort 7, werden deze poorten automatisch grijs weergegeven, waardoor ik ze niet meer kon selecteren. Plaatste ik diezelfde tweede kabel echter in poort 6, dan werkte de koppeling wél zoals verwacht. Ik ben er niet achter gekomen of dit aan mijn eigen instellingen lag of dat het om een bug in de interface gaat.



- Lusbescherming

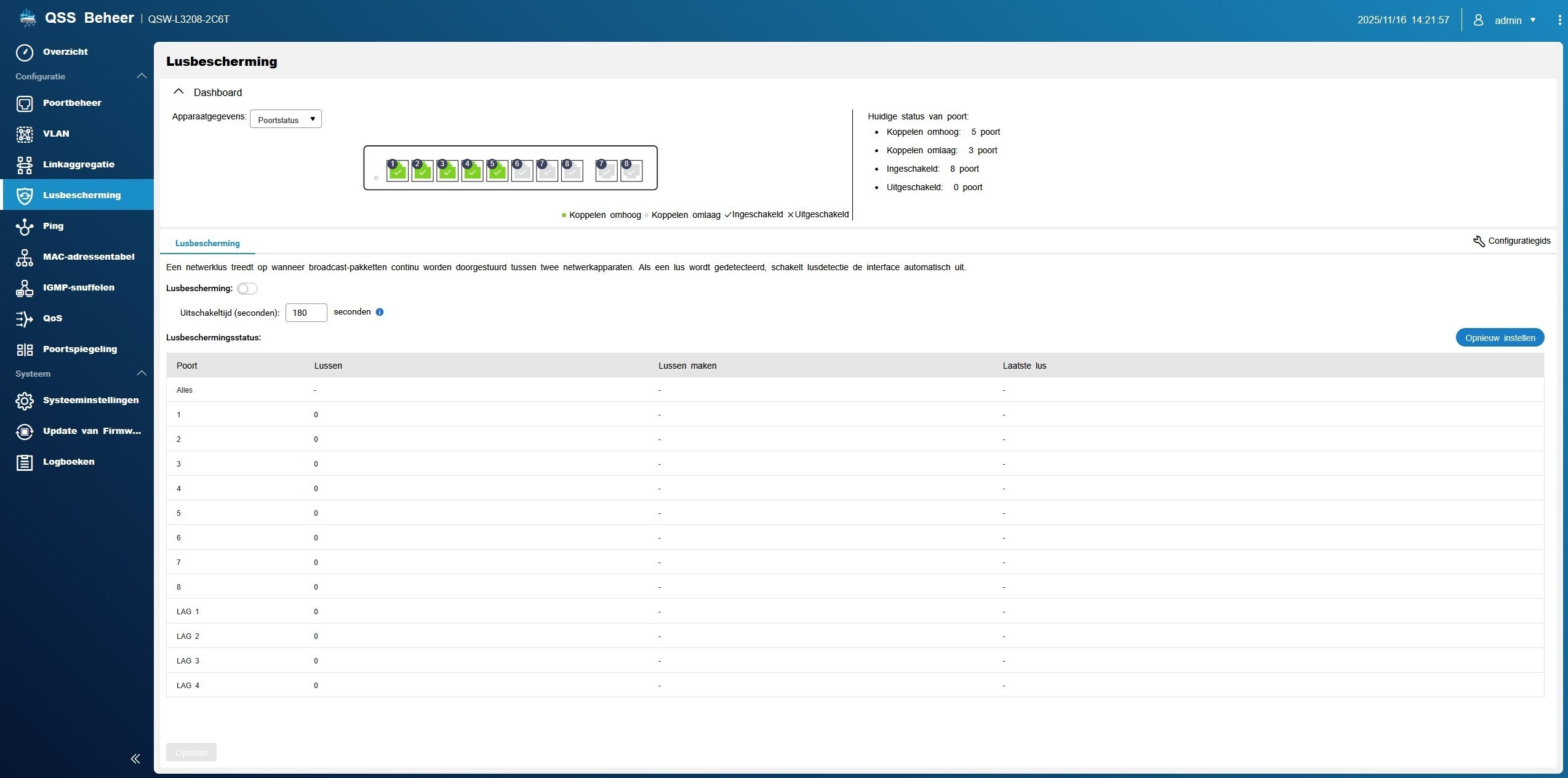

Zoals je op onderstaande afbeelding kunt zien, staat lusbescherming standaard uit. Als er een lus wordt gedetecteerd, schakelt de lusdetectie de interface automatisch uit. Waarschijnlijk, omdat het dan een automatisch proces wordt, staat deze lusbescherming niet standaard aan.

- Ping

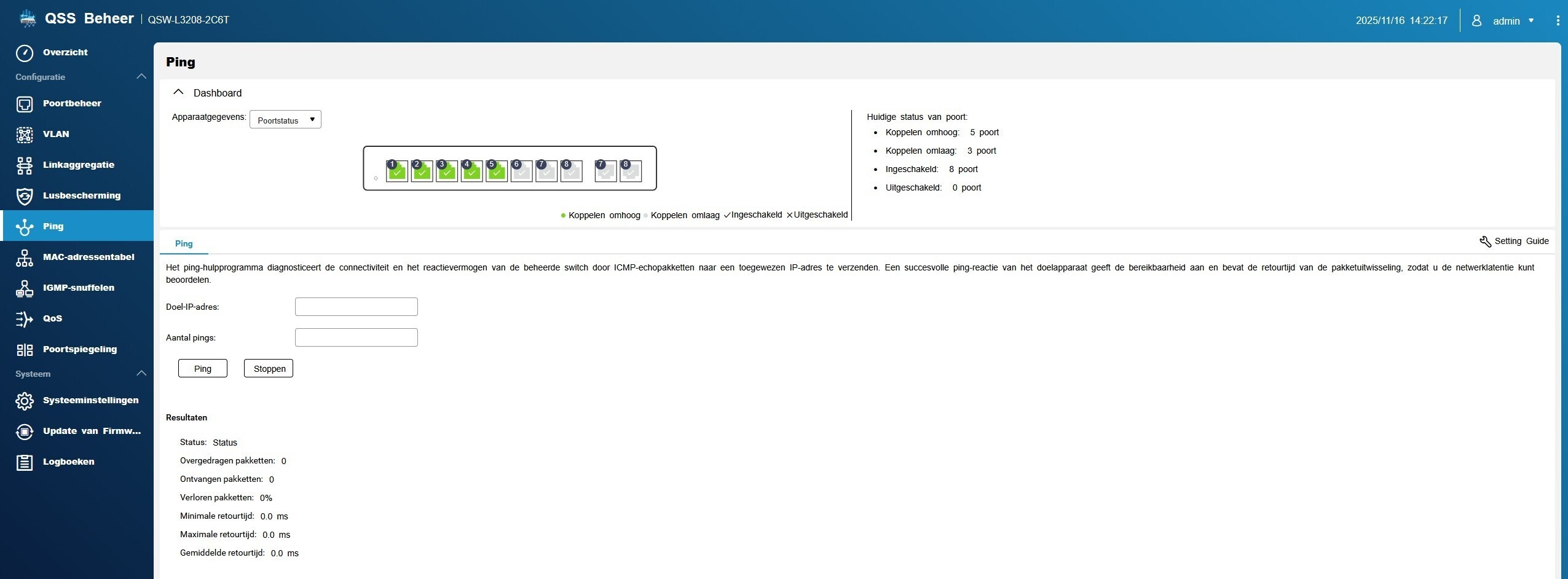

Het menu ping is klein maar handig. Vanuit de webinterface kun je direct testen of een apparaat in hetzelfde netwerk bereikbaar is. Dit is fijn om snel te controleren of een poort, VLAN of uplink correct werkt. Je hoeft geen terminal te openen of lokaal in te loggen. Resultaten verschijnen meteen overzichtelijk op het scherm. Het biedt geen geavanceerde diagnoseopties, maar als snelle connectiviteitstest doet het precies wat je nodig hebt. Ook dit is wat mij betreft weer een voorbeeld van de gebruiksvriendelijkheid van het menu van de Lite Managed switch.



- MAC-adressentabel

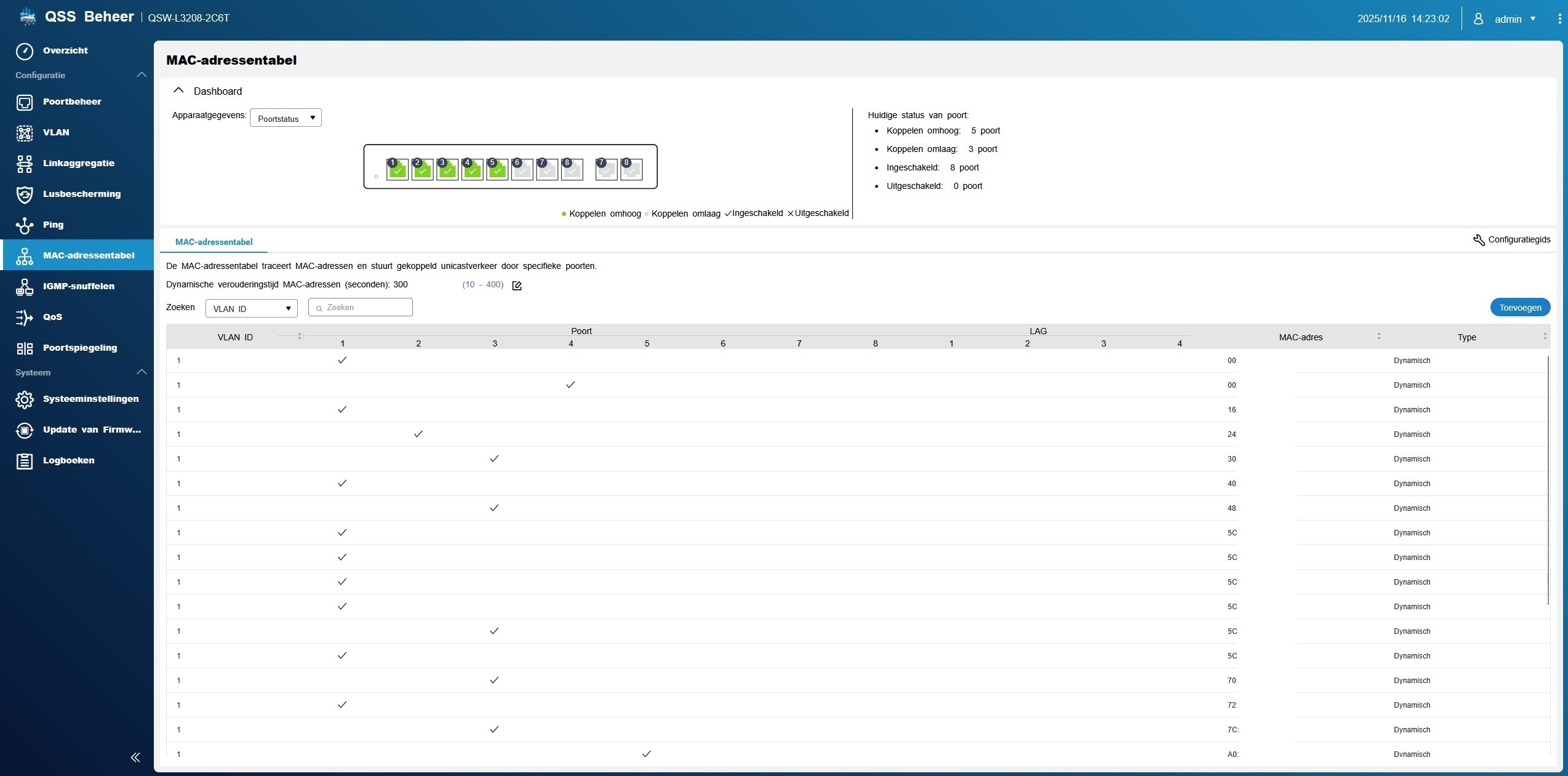

Het menu MAC-adressentabel geeft een duidelijk overzicht van welke apparaten op welke poorten en VLAN’s zichtbaar zijn. Dit menu maakt het makkelijk om snel te zien waar een specifiek device is aangesloten of om netwerkproblemen te traceren. Filters en sortering werken logisch en updates verschijnen vrijwel realtime.

Ik heb de MAC-adressen weggehaald. Deze staan uiteraard wel onder de kolom MAC-adres.



- IGMP snuffelen

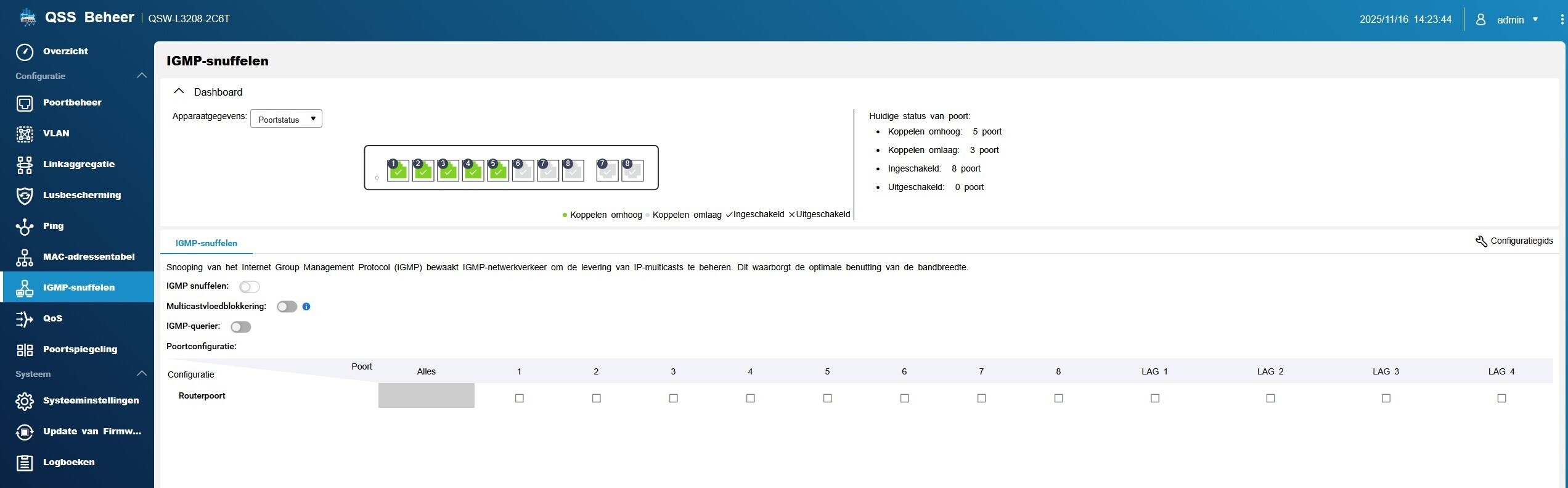

Het menu IGMP-snuffelen (Internet Group Management Protocol) is vooral waardevol in netwerken met multicastverkeer, zoals IPTV, streamingcamera’s of mediadistributie. Het inschakelen ervan gaat eenvoudig en je kunt snel zien welke poorten multicastgroepen gebruiken. Hierdoor voorkom je dat multicast het hele netwerk overstroomt en behoud je stabiele prestaties.

Het gekke is wel dat IGMP snuffelen standaard wel uit staat.



- QoS (Quality of Service)

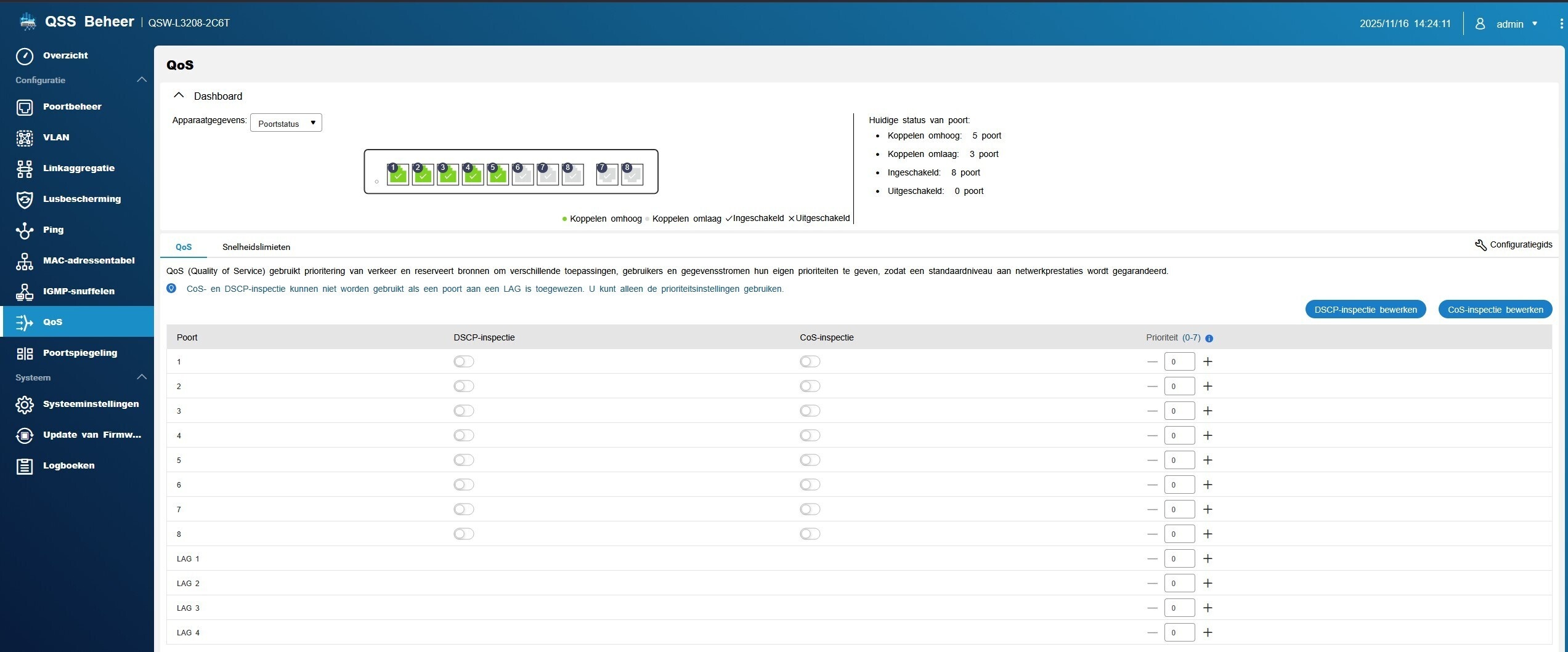

Onder het menu QoS kun je eenvoudig prioriteit instellen per poort of op basis van 802.1p, zodat belangrijk verkeer zoals NAS-backups, gaming, VoIP of videostreams voorrang krijgt. Het menu is overzichtelijk en snel te configureren zonder dat je complexe regels hoeft te maken.
Je kunt onder andere onderscheid maken tussen DSCP-inspectie en CoS-inspectie. Ook kun je snelheidslimieten per poort instellen. Wat ik persoonlijk niet begrijp is dat, wanneer je op het subkopje 'snelheidslimieten' klikt, je maar acht poorten te zien krijgt in plaats van tien poorten. Als je bovenin kijkt op de visuele weergave van de switch dan zie je twee keer poort 7 en twee keer poort 8.

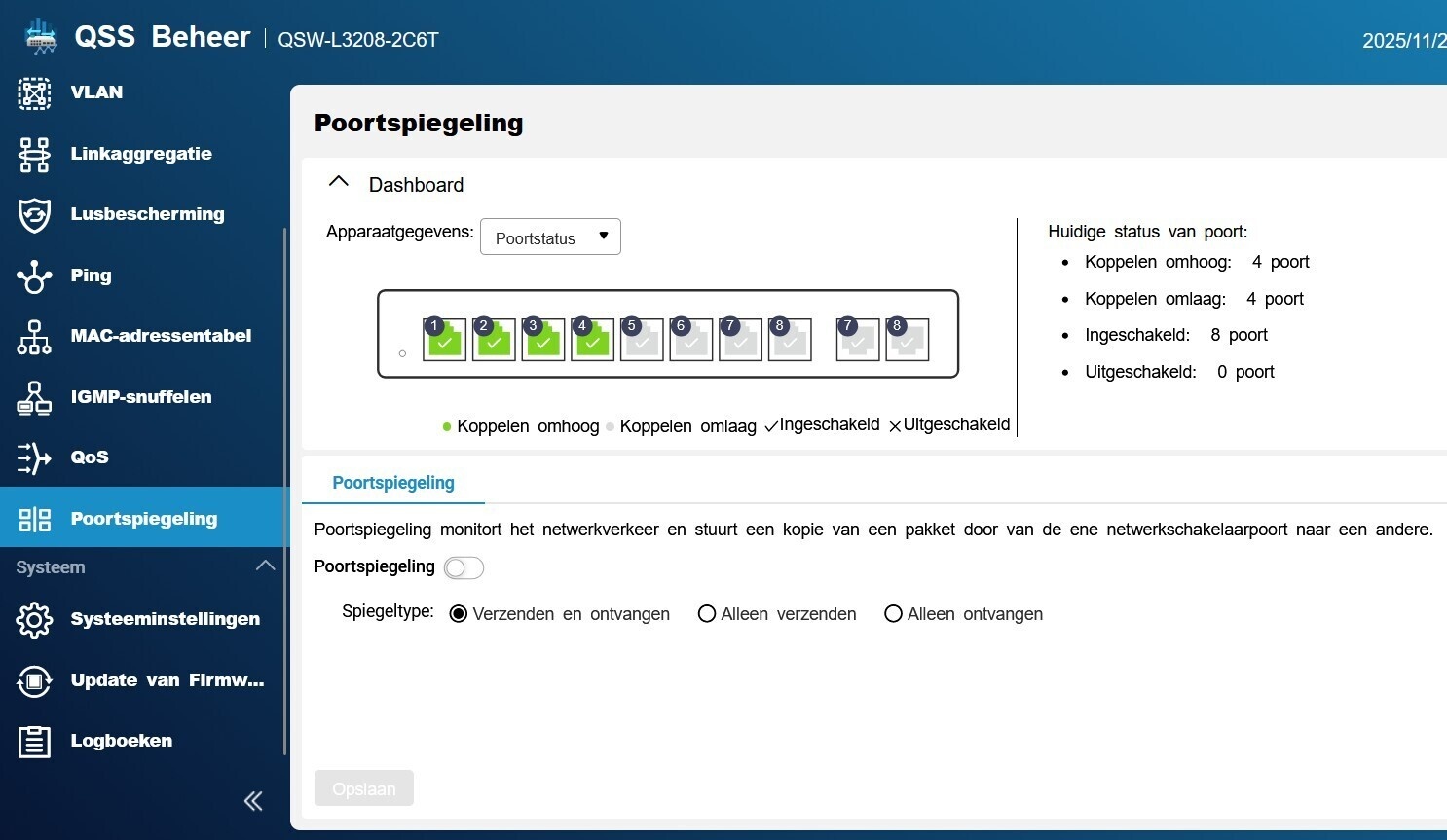

- Poortspiegeling

Met het menu poortspiegeling (port mirroring) van de QSW-L3208-2C6T kun je snel één of meerdere poorten kiezen om hun verkeer te dupliceren naar een monitoring- of capture poort. Handig voor troubleshooting, packet-analyse of netwerkbewaking zonder extra apparatuur. Het menu is overzichtelijk en snel te configureren.

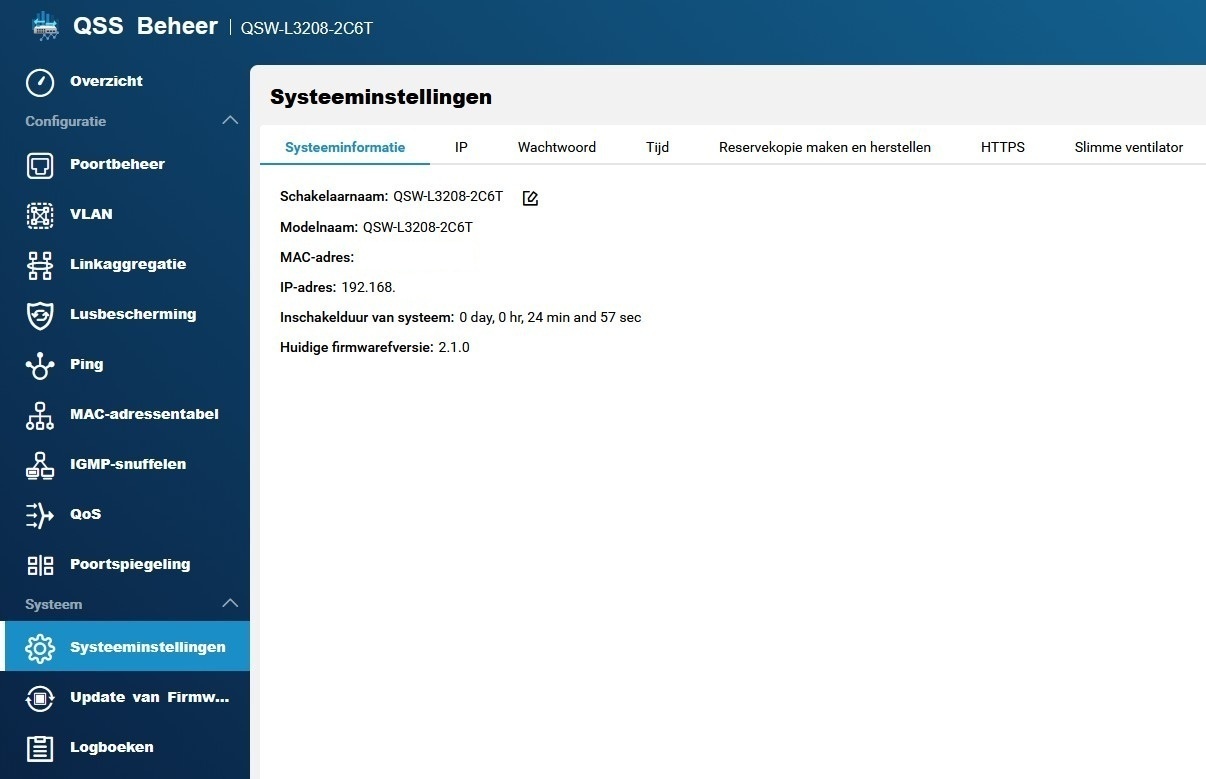

- Systeeminstellingen

Het menu systeeminstellingen van de QSW-L3208-2C6T is overzichtelijk en gebruiksvriendelijk. Hier beheer je basiszaken zoals apparaatnaam, IP-configuratie, firmware-updates, wachtwoorden en systeemreboot. Alles zit logisch gegroepeerd, waardoor je snel wijzigingen kunt doorvoeren zonder door ingewikkelde submenu’s te navigeren.



- Update van Firmware

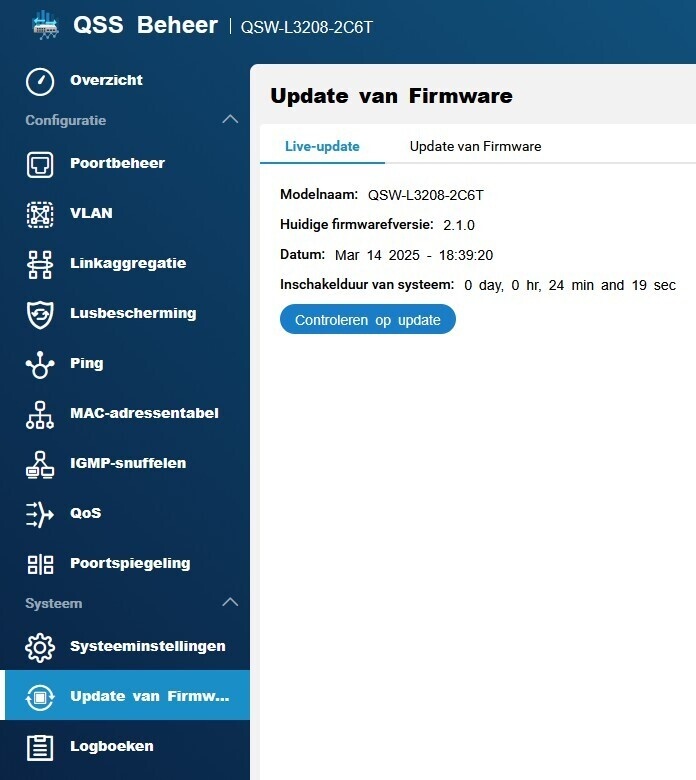

Het menu Update van Firmware van de QSW-L3208-2C6T is duidelijk en overzichtelijk vormgegeven. Vanuit de webinterface kun je direct controleren of er een nieuwe firmwareversie beschikbaar is, deze downloaden en installeren. Tijdens het updateproces geeft de interface duidelijke statusmeldingen zodat je precies weet welke stap wordt uitgevoerd en wanneer de update is voltooid. De installatie verloopt via een paar eenvoudige klikken en het systeem voert de herstart automatisch uit zodra de firmware is bijgewerkt.

Ook is het mogelijk om handmatig een firmware update (of downgrade?) te installeren.



- Logboeken

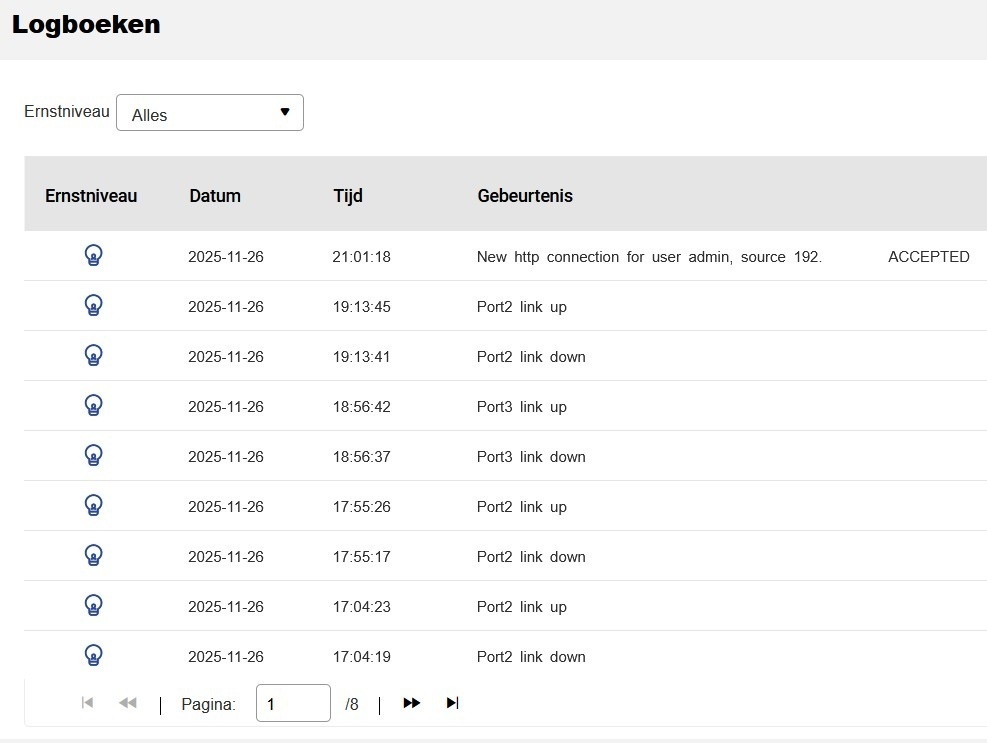

Dan als laatste het menu logboeken. Het menu logboeken van de QSW-L3208-2C6T biedt een overzichtelijke weergave van systeem- en netwerkgebeurtenissen. Hier zie je link-up en link-down meldingen, waarschuwingen, firmware-updates en andere belangrijke statusupdates. De logs zijn chronologisch geordend en voorzien van duidelijke tijdsaanduidingen waardoor je snel kunt terugvinden wat er op een bepaald moment is gebeurd. Het menu maakt het eenvoudig om problemen te analyseren of veranderingen in het netwerk te volgen, zonder dat je diep in technische instellingen hoeft te duiken. De interface voelt overzichtelijk en direct toegankelijk aan, wat het monitoren van de switch eenvoudig en effectief maakt.

Wat ik nog mis is dat je op het item in het logboek zelf kan klikken en dan automatisch doorgestuurd wordt naar het juiste menu om iets aan te passen. Dit zou het nóg gebruiksvriendelijker maken.

- Testmethode, lees- en schrijfprestaties, geluidsniveau en stroomverbruik

Testmethode

Ik heb verschillende tests gedraaid waaronder een lees- en schrijftest via Windows Verkenner van mijn computer naar mijn NAS. Ook heb ik een Speedtest gedaan, heb ik het geluidsniveau in verschillende situaties getest en heb ik het stroomverbruik gemeten.

Voor de lees-en schrijfprestaties heb ik mijn computer via de 10 GbE netwerkadapter, via een Cat6A kabel aangesloten op de switch. Tussen mijn NAS (ook 10 GbE) zit weer een Cat6A kabel. Ik schreef een groot bestand van en naar mijn NAS. Binnenin mijn computer zit een snelle M.2 SSD en binnenin mijn NAS zit een zeer snelle U.2 SSD. De enige bottleneck is dus de 10 GbE poort van de QSW-L3208-2C6T switch zelf.

Het geluidsniveau heb ik getest met behulp van mijn telefoon. Ik heb drie verschillende tests gedraaid. Bij alle tests heb ik mijn telefoon op ongeveer 20 centimeter afstand gehouden. Ik heb getest wanneer ik niets deed met mijn netwerk, wanneer ik een groot bestand overschrijf naar mijn NAS en ik heb getest hoeveel dB de switch produceert wanneer de ventilator op 100% zou draaien (gebeurt nooit in mijn geval).

Het stroomverbruik heb ik getest met behulp van een energiemeter. Ik heb gekeken wat de waardes waren tijdens niets doen en tijdens het overschrijven van een groot bestand.

Lees- en schrijfprestaties

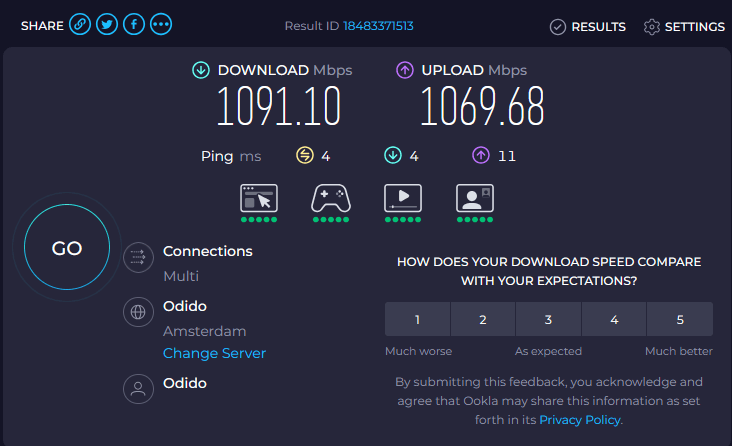

Om te beginnen met een simpele Speedtest. Ik neem 1 Gbit down en 1 Gbit up (symmetrisch) af bij Odido. De resultaten waren significant hoger dan 1000 Mbit. Dit is mede dankzij Odido, maar het geeft ook aan dat de switch langere tijd hoge snelheden aankan.

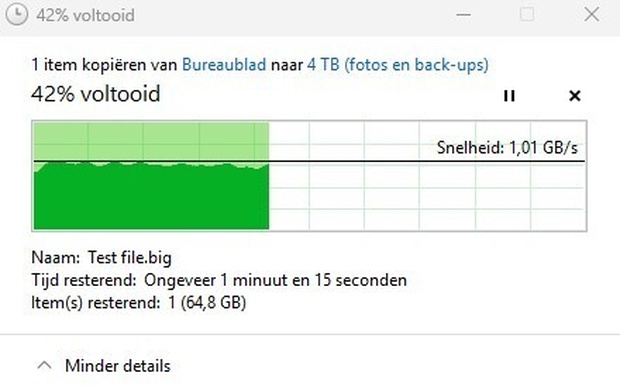

Ook heb ik een lees- en schrijftest gedaan. De resultaten waren vrijwel hetzelfde. Hieronder een screenshot van de schrijftest naar mijn NAS toe. Ik blijf het ongelooflijk vinden om (ononderbroken) snelheden van boven de 1 GB/s te zien.

Geluidsniveau

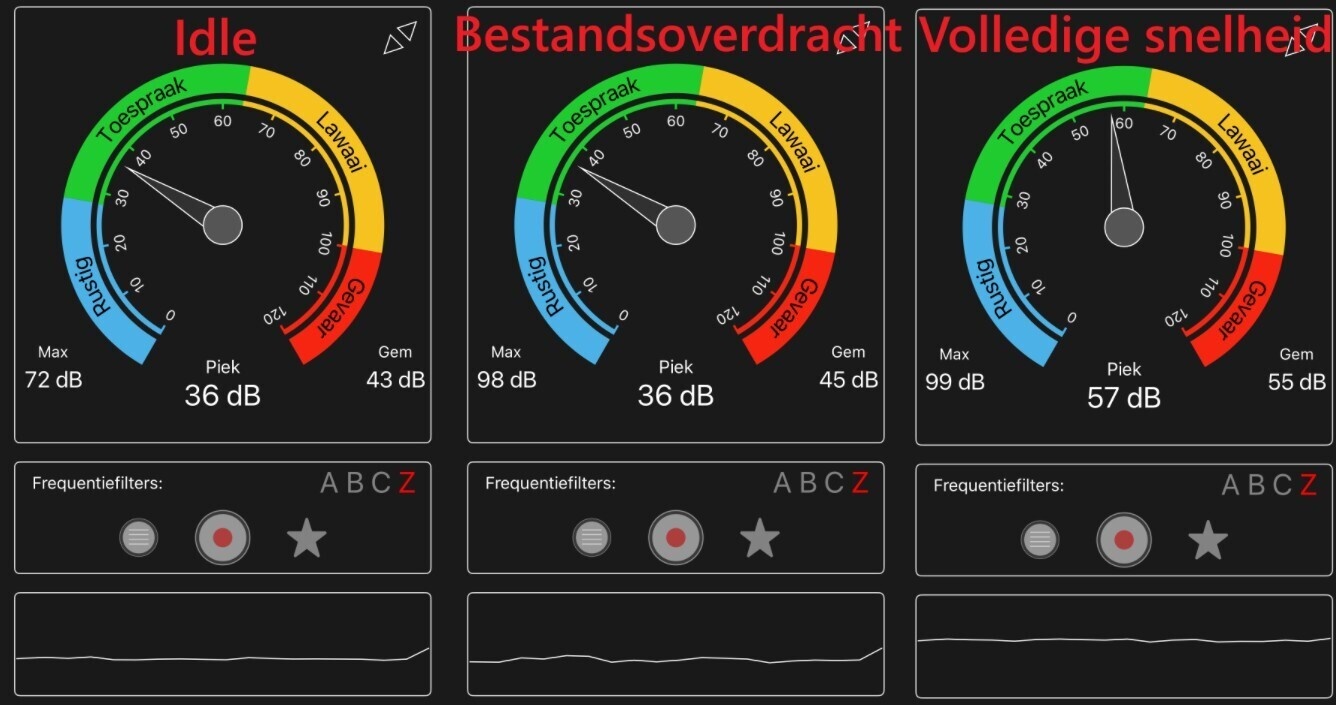

Hieronder een verzamelafbeelding van drie verschillende tests. Van links naar rechts:

- Idle (niets doen)
- Overschrijven groot bestand
- Ventilator handmatig op 100% aangezet



Aan de onderkant zie je een lijntje lopen. Dat lijntje gaat aan de rechterkant wat omhoog, omdat dat het moment is dat ik op twee knoppen druk voor het maken van een screenshot. Het gemiddelde geluidsniveau wat ik gewoon in de kamer mat was ongeveer 35 dB. De switch produceert op 20 cm afstand 36 dB. Dat is slecht 1 dB hoger dan het geluid in rust in de kamer zelf. Persoonlijk vind ik dat heel netjes.

Stroomverbruik

De resultaten waren als volgt:

- Idle: 27.5 Watt (gemiddeld genomen)
- Schrijven: 30.2 Watt (gemiddeld genomen)

Dat komt neer op ongeveer 700 Watt per dag. Dat is niet heel laag, maar ook niet heel hoog.

- Conclusie

De QNAP QSW-L3208-2C6T presenteert zich als een krachtige en veelzijdige 10GbE-switch die duidelijk gericht is op gebruikers die hoge netwerksnelheden nodig hebben zonder te willen investeren in complexere switches. Zijn acht 10-gigabitpoorten, waarvan twee als SFP+ combo-aansluitingen, maken hem flexibel inzetbaar in uiteenlopende omgevingen. De prestaties zijn prima! De doorvoercapaciteit is ruim voldoende, de switch blijft stabiel onder belasting en het beheer via QNAP’s webinterfacew is overzichtelijk en gebruiksvriendelijk. Hierdoor vormt het apparaat een aantrekkelijke middenweg tussen unmanaged eenvoud en volledig beheerde bedrijfsoplossingen.
Doordat de QNAP QSW-L3208-2C6T een 'lite managed' switch is, heb je wel vele functies die thuishoren bij een Layer 2 switch, maar (dankzij de gebruiksvriendelijke interface) is deze wel gemakkelijk in te stellen.

Toch zijn er duidelijke keerzijden die niet genegeerd kunnen worden. De prijs ligt relatief hoog voor een 'lite managed' switch, waardoor hij minder geschikt is voor gebruikers die slechts beperkt 10GbE-connectiviteit nodig hebben. Daarbij is de ventilator echt wel stil, maar toch hoorbaar. Ik game overwegend op mijn computer, dan hoor ik hem niet door mijn koptelefoon. Tijdens het schrijven van bijvoorbeeld deze review heb ik altijd wel muziek aan, ook dan hoor ik hem niet. Is het stil in de kamer, dan hoor je de ventilator zachtjes blazen. Persoonlijk vind ik het niet vervelend, maar het kan voor een ander (in de juiste of onjuiste omstandigheden) wellicht storend zijn. Zet je de switch in de meterkast of achter een luik, dan hoor je hem beslist niet.

Daartegenover staat dat het energieverbruik welke in de praktijk vaak lager dan de officiële 36 W en de robuuste metalen behuizing bijdragen aan een betrouwbaar apparaat dat jarenlang mee kan in intensieve omstandigheden. Voor wie bereid is de aanschafprijs, biedt de QSW-L3208-2C6T een uitstekende balans tussen snelheid, functionaliteit en gebruiksgemak. Dankzij de acht 10 gigabit poorten ben je op de toekomst voorbereid.
