Shelly Plus 0-10V Dimmer

Intro:

Door toeval bij deze dimmer uitgekomen, in onze overkapping zitten LED lampjes die gedimd konden worden d.m.v. een afstandsbediening. Echter werkte deze opeens niet meer, na het wisselen van de batterij bleek de module defect te zijn. Signaal kwam wel gewoon binnen echter regelde hij niks meer. Na wat zoek werk was het of een nieuwe module + afstandsbediening of deze Shelly dimmer. Keuze is uiteindelijk de laatste geworden, ook mede dat ik geen afstandsbediening meer heb waar een gekke maat batterij in moest. En de telefoon heb je meestal toch bij de hand.

Verpakking:

Zoals de meeste Shelly modules is deze ook in het kleine standaard doosje verpakt. Zit er goed in, een klein handleiding erbij. Doosjes is overigens beschadigd omdat dit een tweede kans module is. Module zelf is nieuw alleen het doosje was beschadigd.

Formaat:

Het formaat van de Shelly is hetzelfde als de Shelly plus 1, deze kan dus ook gewoon in een inbouwdoos geplaatst worden. Moet wel een U50 zijn en geen U40 i.v.m. de diepte. Als je er nog een schakelaar voor wilt zetten. Anders moet je al werken met een blindplaat.

Aansluitingen:

De aansluitingen die erop zitten, L + N voor vaste spanning, S1 & S2 voor ingangen van schakelaars. En de + & - voor de 10 volt regeling.

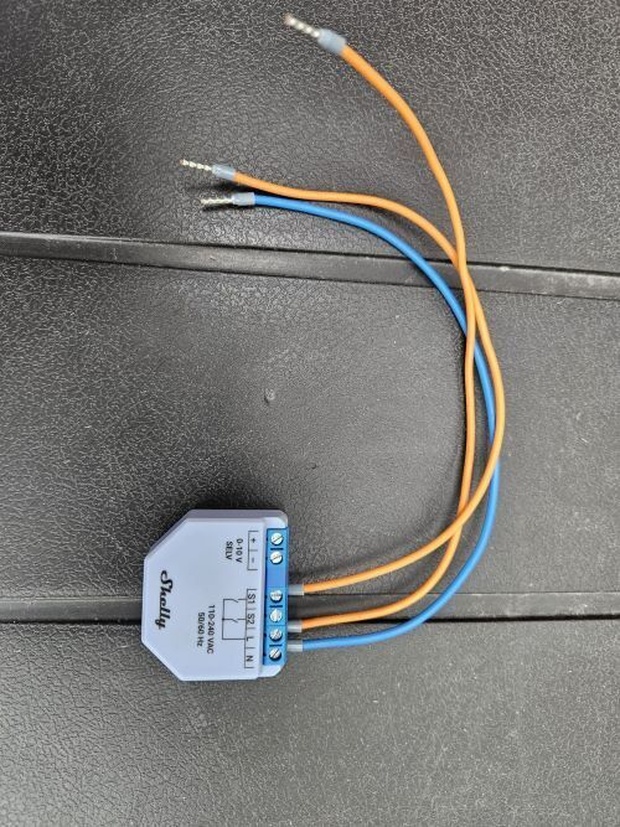

Aansluiten:

Zoals ook in de andere review gezegd, is het niet echt handig om vaste kern VD draad hierop aan de sluiten. Het beste is om een overgang te maken op flexibele kern draad, dit heb ik bij deze module dan ook weer gedaan. Er zijn overigens ook aansluitsetje voor de krijgen. Mocht je niet over de nodige materialen beschikken.

Doel van Shelly:

Zoals in de intro gezegd is deze voor het regelen van de spotjes in de overkapping. Echter wist ik niet zeker of dit wel ging werken. Dus heb ik eerst alles tijdelijk aan elkaar gezet, om het e.e.a. te testen. Hier en daar heb ik reacties gelezen dat de dimmer niet zou werken op b.v. ventilatie sturingen 0-10 volt. Hoe dit precies zit weet ik helaas niet, voordat je de Shelly besteld zou ik dit wel even nakijken.

LED Driver: TCI DC Jolly US

Aanmelden:

Als de Shelly op de vaste spanning wordt gezet, kun je deze via de Shelly app zoeken, Wifi of Bluetooth. Via bluetooth heb ik deze aangemeld en gekoppeld aan mijn Wifi netwerk. Na het koppelen wordt de Bluetooth & Wifi uitgezet. Nadat de aanmelding is gelukt gaat hij automatisch kijken of er updates beschikbaar zijn. En gaat deze na toestemming downloaden en installeren.

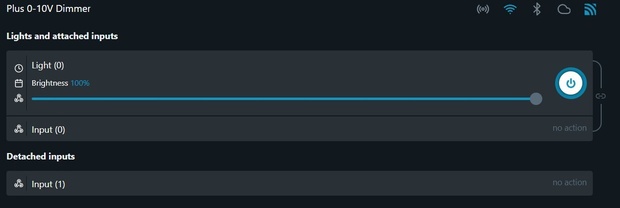

IP instellingen:

Na het aanmelden op je eigen Wifi netwerk kun je de Shelly benaderen via WEB interface. Ik stel meestal direct een statisch IP adres in, zodat ik de modules beter en sneller kan terug vinden. Voor het vinden van het IP adres gebruik ik Advanced IP Scanner.

Switch IN:

De Shelly heeft mogelijkheden om schakelaars aan te sluiten, in mijn situatie heb ik de schakelaar van de overkapping hierop aangesloten. Zodat ik de verlichting aan en uit kan zetten zonder smartphone. Ik heb de Shelly wel voorzien van een vaste spanning gezien ik deze ook via de Shelly app aan en uit wil zetten. Hiervoor hoeft er verder niks ingesteld te worden, als je de schakelaar aansluit doet de Shelly de rest van zelf.

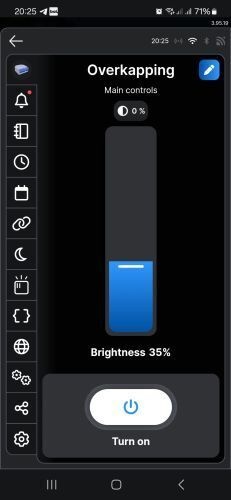

Dimmen:

Dit gaat perfect via de app, je hebt een aan en uit knop in de app en een schuif balk voor het dimmen. Als je de balk helemaal naar 0% schuift gaan de lampen ook uit.

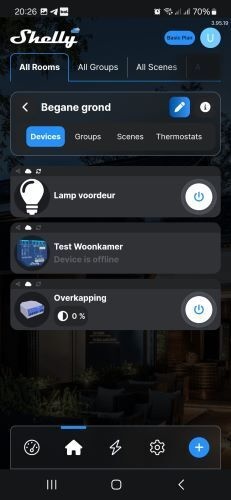

Shelly APP:

De app is makkelijk in gebruik, bied ook mogelijkheden om een hoop instellingen te doen zonder in te loggen via de WEB Interface. Wat mij wel opvalt is dat hij regelmatig bij het opstarten zegt dat de modules offline zijn. Dit geeft hij ook aan bij de Shelly plus 1, als ik deze module een commando via Domoticz stuur reageert de module direct. Dit is dus een probleem met de app zelf.

Cloud:

De module beschikt ook over de Cloud service, hiermee kun je modules buitenshuis aansturen, het is dan niet nodig om poorten open te zetten in de router. Ik werk met een VPN en heb deze service dan ook uitstaan.

MQTT > Domoticz:

Hier ben ik nog druk mee bezig, het is mij nog niet gelukt om de Shelly via Domoticz aan te sturen d.m.v. MQTT. Hopelijk kan ik hier snel iets nieuws over melden. Ik gebruik nu de Shelly APP

Situatie:

Gezien mijn situatie zit de led driver onder de overkapping, hier kom ik niet zo snel bij zonder een hoop schroefwerk. Ik heb ervoor gekozen om een kabel te leggen tussen led driver en garage zodat ik de Shelly in een unidoos in de garage kon plaatsen. Zo kom ik tenminste snel bij de Shelly mocht dit nodig zijn. De kabel tussen garage en overkapping is ongeveer 10 meter, dit heeft verder ook geen invloed op de werking.

Conslusie ( tot nu toe 😊 ):

Zeer tevreden met de module + werking. Hopelijk krijg ik MQTT ook nog aan de praat, het belangrijkste nu is dat ik de LED weer kan dimmen. Gezien de prijs < 20 euro is de prijs / kwaliteit dik in orde.

2024-08-11 Update:

Helaas tot op heden is het nog niet gelukt om de dimmer via MQTT te koppelen aan Domoticz.
