Lian Li O11 Dynamic EVO RGB Zwart

Goedemidag allemaal,

Via deze review wil ik jullie de wat meer ongebruikelijke info geven over deze kast.

Dat er 2 glazen panelen inzitten en hij RGB strips heeft, leuk joh, koop een taart en vier het!
Maar dat weten we natuurlijk allemaal al.....
Graag even de 'speciale info' waar we tenminste echt wat een hebben als je eens wat
'anders' wil doen dan alle anderen.

Let op, dit is een review voor de wat gevorderde gebruiker,
als je een slechte concentratie hebt, lees dan ook niet verder..

In deze review ga ik stapsgewijs door een bouwproces heen
dat ik heb uitgevoerd om het onmogelijke wél mogelijk te maken.

Inhoud:
Intro:
De mogelijkheden:
420mm radiators boven en order met de bijhorende probleempunten:
Fans aan de zijde en achterkant:
Conclusie:

Intro:

Ik heb deze kast gekocht om een normale EVO te vervangen.
Deze kast heb ik voorzien van een waterkoelingssysteem om een 14700k en een 4090 te koelen.
De waterkoeling bestaat uit:
- 2x 420mm radiators (Corsair XR5 420mm).
- 16mm buis van echt GLAS ipv PTEG of Acryl
- Fittingen van het merk 'Barrow'
- CPU pomp/blok combo van het merk 'Barrow' (de versie met RGB en en OLED schermpje)
- GPU blok van het merk 'Alphacool'.
- 4 flow indicators, deze dienen tevens als vul- en aftappunten
- In totaal zitten er 6x140mm fans aan de zijde, 3x140mm onder, 3x140mm boven
en let op; 2x 140mm achter + 1x120mm achter. (Totaal 15 fans!)

Het genoemde koelsysteem past niet zonder aanpassingen in de kast..
Hieronder het resultaat:



In deze kast is meest eenvoudig om een systeem in elkaar te zetten met een aio CPU koeler,
een luchtgekoelde videokaart en aantal fans in de kast en klaar is kees..
Het merendeel van de 'bouwers' zetten op deze manier een systeem in elkaar. Het werkt, het ziet er best goed uit ook, maar eerlijk gezegd niet heel erg 'spannend'..... (Vind ik)

Over het algemeen worden er vooral 120mm fans gebruikt,
maar dat geeft best veel lege ruimte in de kast..
Voorbeeldplaatje van Google met de EVO RGB kast:







Het leuke aan zo'n kast als deze, is dat je er vanalles mee kan!!
Deze kast vraagt naar mijn idee vooral om een beetje vulling en aankleding.
Maar dat is slechts mijn persoonlijke mening.....


Als je dat (net als ik) interessant vind, laten we snel verder gaan naar
de 'verborgen onmogelijke mogelijkheden' van deze LIAN LI EVO RGB kast!


De mogelijkheden:

Wat belangrijke info:
Een 420mm aan de zijkant is fysiek sowieso NIET mogelijk!!!
3 stuks 140mm fans kan wél, er is ongeveer een halve centimeter over.

Tot de 'standaard mogelijkheden' behoort een custom loop waterkoelingssysteem
met 2 of 3 360mm radiators. Via een speciaal bracket is het (voor de waaghals) 'standaard'
mogelijk om één 420mm radiator aan de topzijde te plaatsen.
Deze speciale bracket zorgt er alleen wél voor dat de radiator 2cm lager hangt.
(vind ik persoonlijk niet mooi)
Een 30mm dikke radiator met 25mm dikke fans komt met dit bracket dus niet 55mm
maar 75mm naar beneden!!

Zie hieronder een plaatje van google hoe dit eruit ziet.
Tussen de fan/radiator bracket komt een extra bracket te zitten.


Onderin kan er volgens de 'standaard mogelijkheden' GEEN 420mm radiator geplaatst worden.
en aan de zijkant sowieso gewoon helemaal NIET.

MAARRR....
Tot de 'onmogelijke mogelijkheden' (ben ik zelf gaan ondervinden), behoort de mogelijkheid om 2 stuks 420mm radiators kwijt te kunnen (boven + onder), en dan ook nog eens ZONDER bracket!!.

Er dient uiteraard wél het één en ander aangepast te worden ;-).
en natuurlijk passen niet zomaar alle 420mm radiators..
2 stuks Corsair XR5 NEO 420mm passen in ieder geval, er is nog 4mm speling.

Laten we eerst maar eens beginnen om door 'de probleempunten' heen te lopen.


420mm radiators boven en order met de bijhorende probleempunten:

Dat er fysiek ruimte is voor een 420mm radiator, betekend nog niet dat je deze er zo in kunt schroeven.
Dat er onder en boven in de LianLi dynamic kasten verwijderbare brackets zitten voor de fans/radiators weten we. Maar als je de beslissing gaat nemen om over te stappen op 420mm radiators ipv 360mm kun je het 'verwijderbare' vergeten omdat de brackets door de lengte van de 420mm radiators niet meer naar voor en achter kunnen schuiven.
Ook dien je zelf extra schroefgaatjes te maken.

We beginnen eerst met de problemen onderin:
Probleem 1:
Omdat 420mm radiators langer zijn dan 360mm radiators, komen deze op de duimschroef om de bracket te verwijderen. De duimschroef moet er dus uit en de radiator zal bijna tot de voorkant komen.

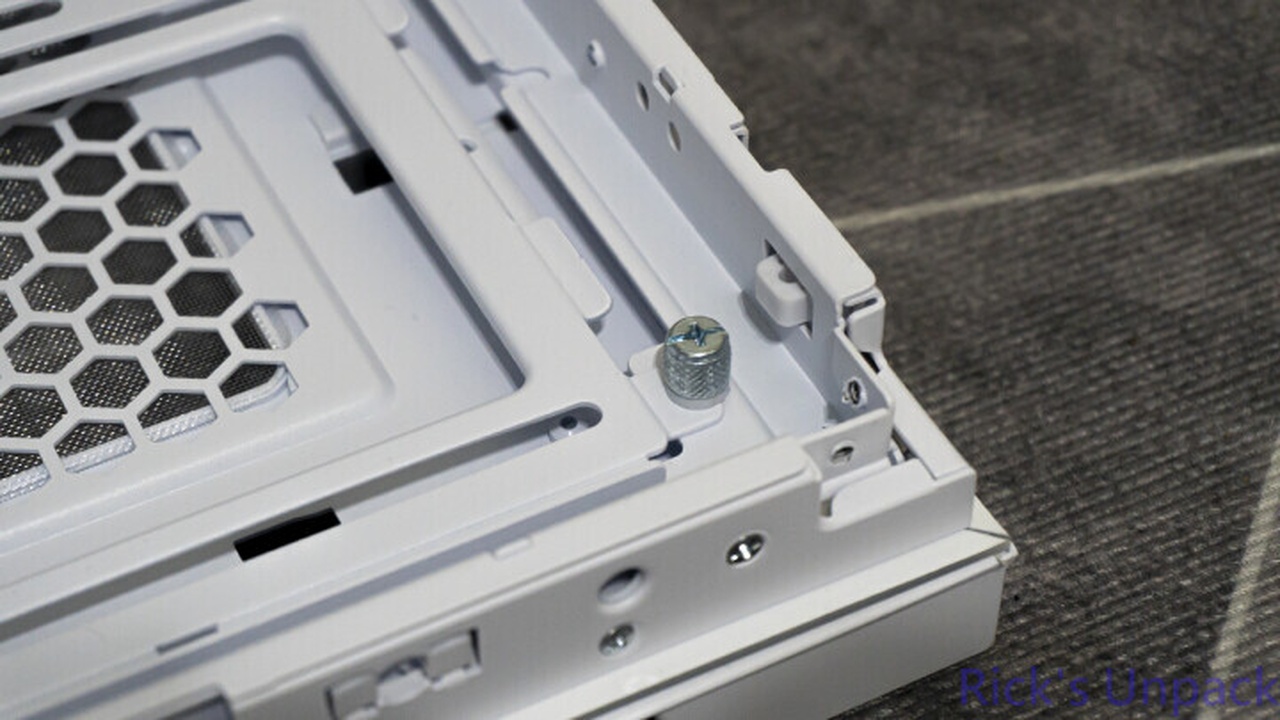

Zie hieronder de duimschroef (Plaatje van Google)

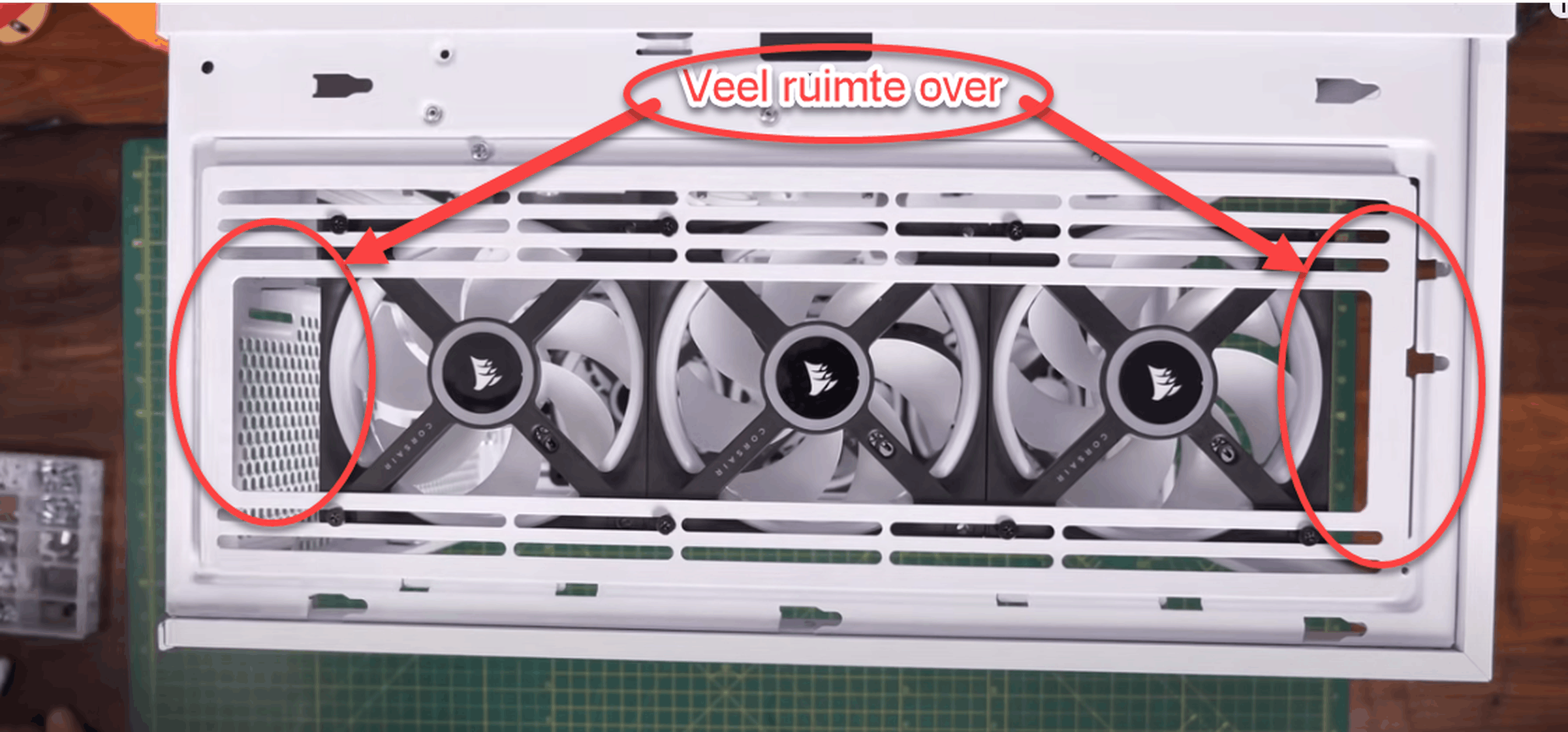

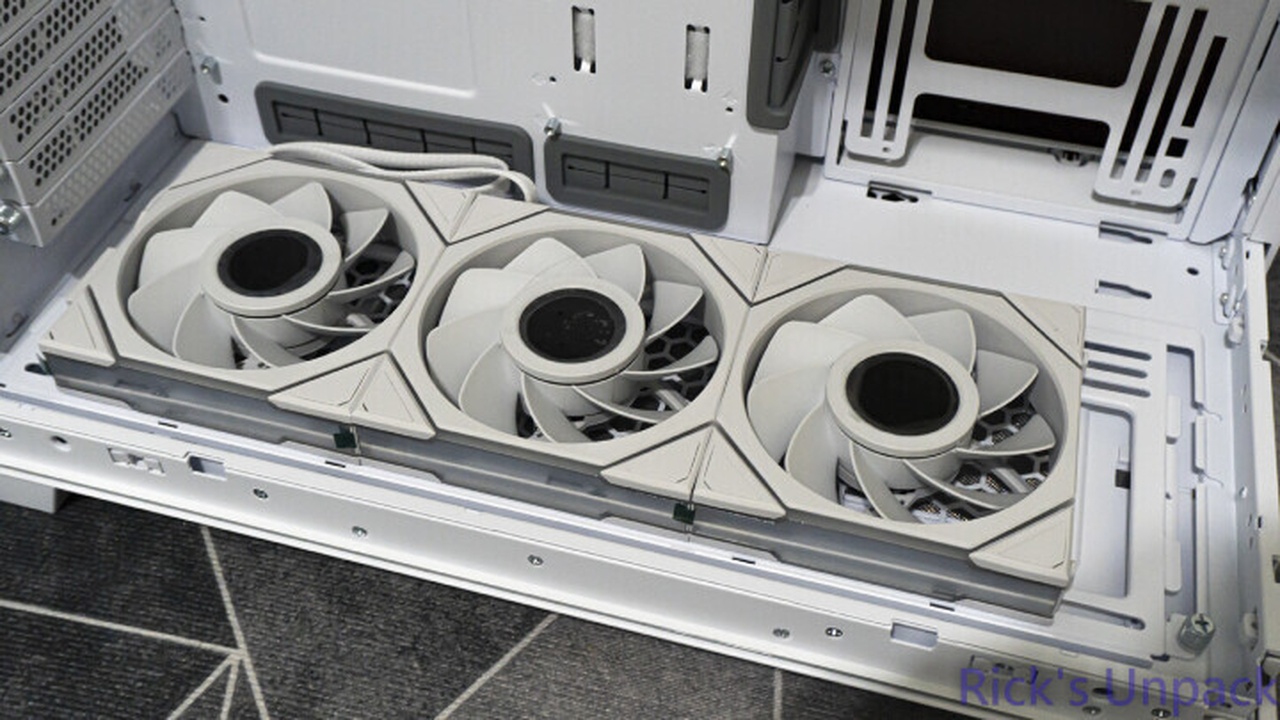

Zie hieronder 3 stuks 120mm fans (Plaatje Google) wat er naar mijn idee eigenlijk een beetje onvolledig uitziet...

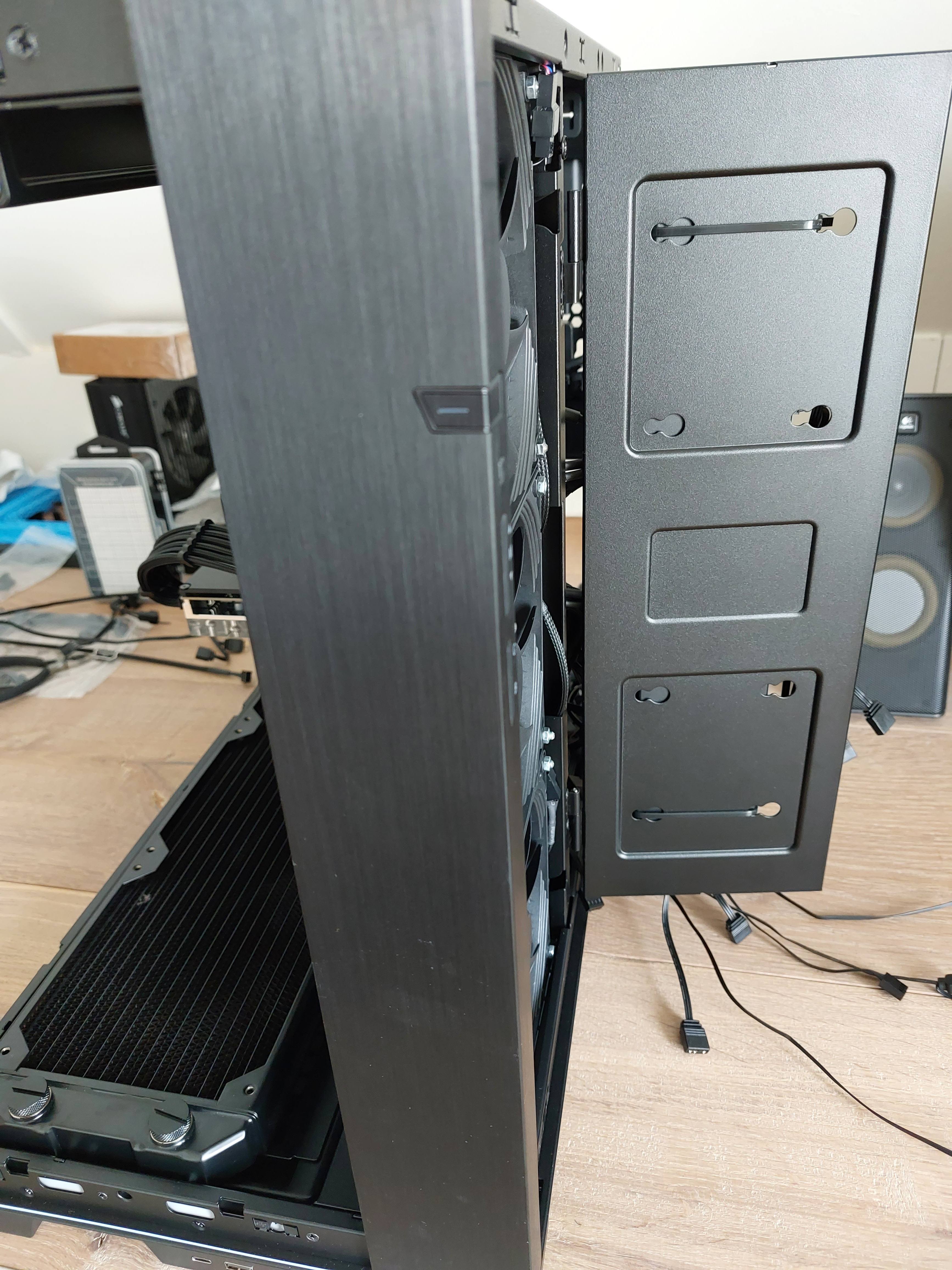

Hieronder met een 420mm radiator die de ruimte volledig inneemt:




Probleem 2:
3 stuks 140mm fans passen zonder problemen omdat deze een hoogte hebben van slechts 25 of 30mm.
Als er een 420mm radiator in komt, zit je op 55 of 60mm hoogte.
Achterin de kast zit een stalen 'flap' die naar binnen steekt....

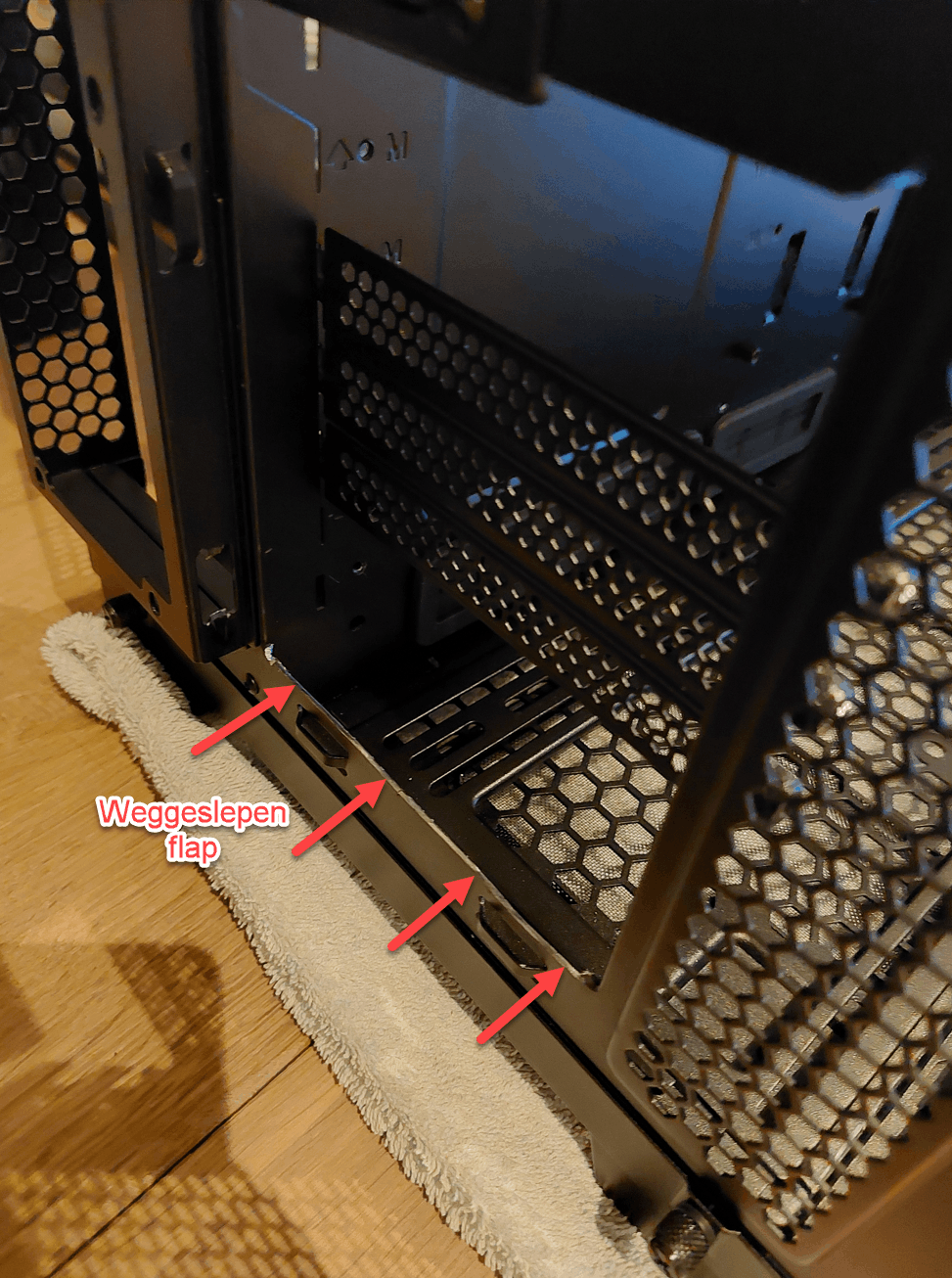

Deze dien je te verwijderen met een slijptol of dremel met slijpschijf erop.
Anders kan de radiator er wél in, maar kan de laatste fan er niet op..
Zie hieronder:


Radiator past qua lengte, fans kunnen er ook bovenop.




Probleem 3:

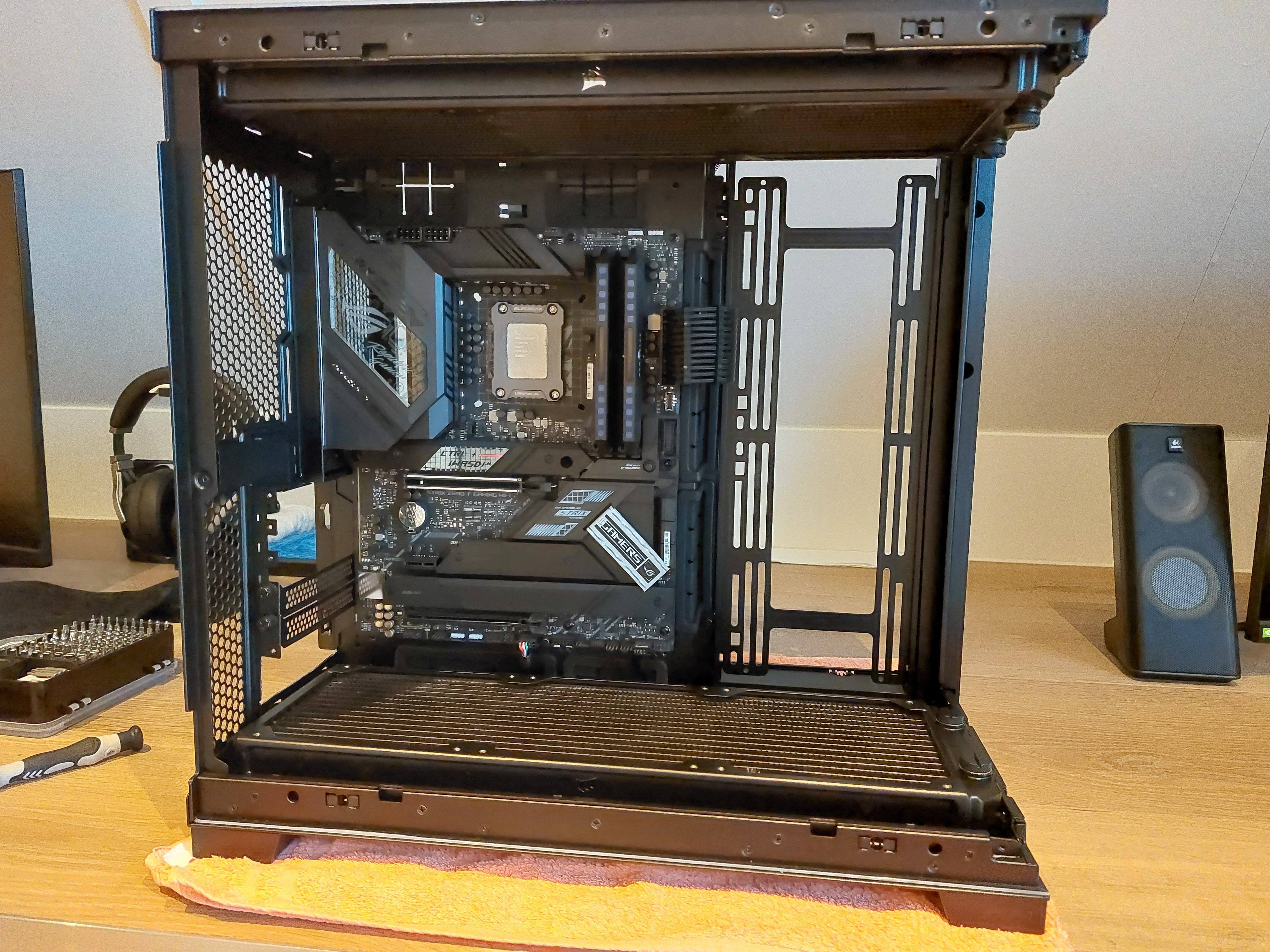

Het moederbord dient ten eerste op de hoge positie gezet te worden, in deze kast zijn er 2 moederbord posities, standaard zit hij in de lage modus, dus de schroef-busjes voor het moederbord mogen een plaats omhoog.

Dan alsnog....... Komen de onderste aansluitingen van het moederbord,
(Zoals o.a. Interne USB 2 aansluitingen, audio, front panel aansluitingentegen)
tegen de fans aan die op de radiator moeten komen.
Een 420mm radiator is nou eenmaal 2cm breder is dan een 360mm radiator.
Kortgezegd; De radiator zit te dicht bij het moederbord en zal meer richting het raam moeten.

Je raadt het vast al, dit gaat natuurlijk niet zomaar...
Maar het is na enige inspanning gelukkig wél mogelijk!

Er zitten op de radiator-brackets van de kast, 3 rijen met schroefgaten aan de binnenzijde.
Aan de raamzijde van het bracket slechts 1 rij, dit is een vaste rij.

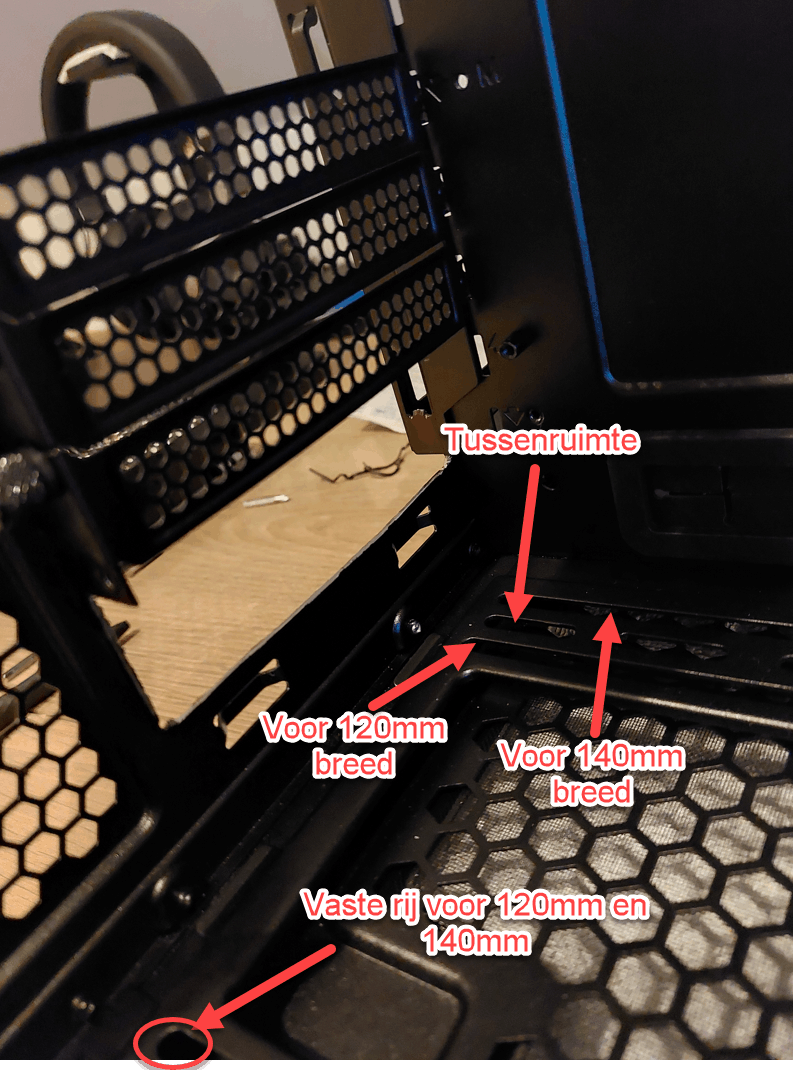

Zie hieronder een plaatje van Google waar de schroef-rijen goed te zien zijn:


Van de 3 rijen aan de binnenzijde is de binnenste bedoeld voor 120mm, en de verste voor 140mm.
De middelste is gewoon de 'ruimte' die over is.

Bij het plaatsen van een 420mm radiator op de positie voor de 140mm fans, komt de radiator helaas te ver richting het moederbord (dit ivm hoogte radiator+fan),
zoals ik hierboven al beschreef.
Dus de middelste rij (eigenlijk de tussenruimte) dient gebruikt te worden om de radiator vast te schroeven......

Zie hieronder:


Probleem 4:
Helaas zit er aan de buitenzijde van het bracket slechts 1 rij met schroefgaten.
Dit betekend dat je zelf ten minste één gaatje bij dient te maken, OF de radiator maar aan 1 kant vast te zetten. Opzich is dat niet heel ernstig, onderin ligt hij gewoon te liggen.
(Ik heb er zelf wél voor gekozen om 1 extra gaatje bij te maken...)

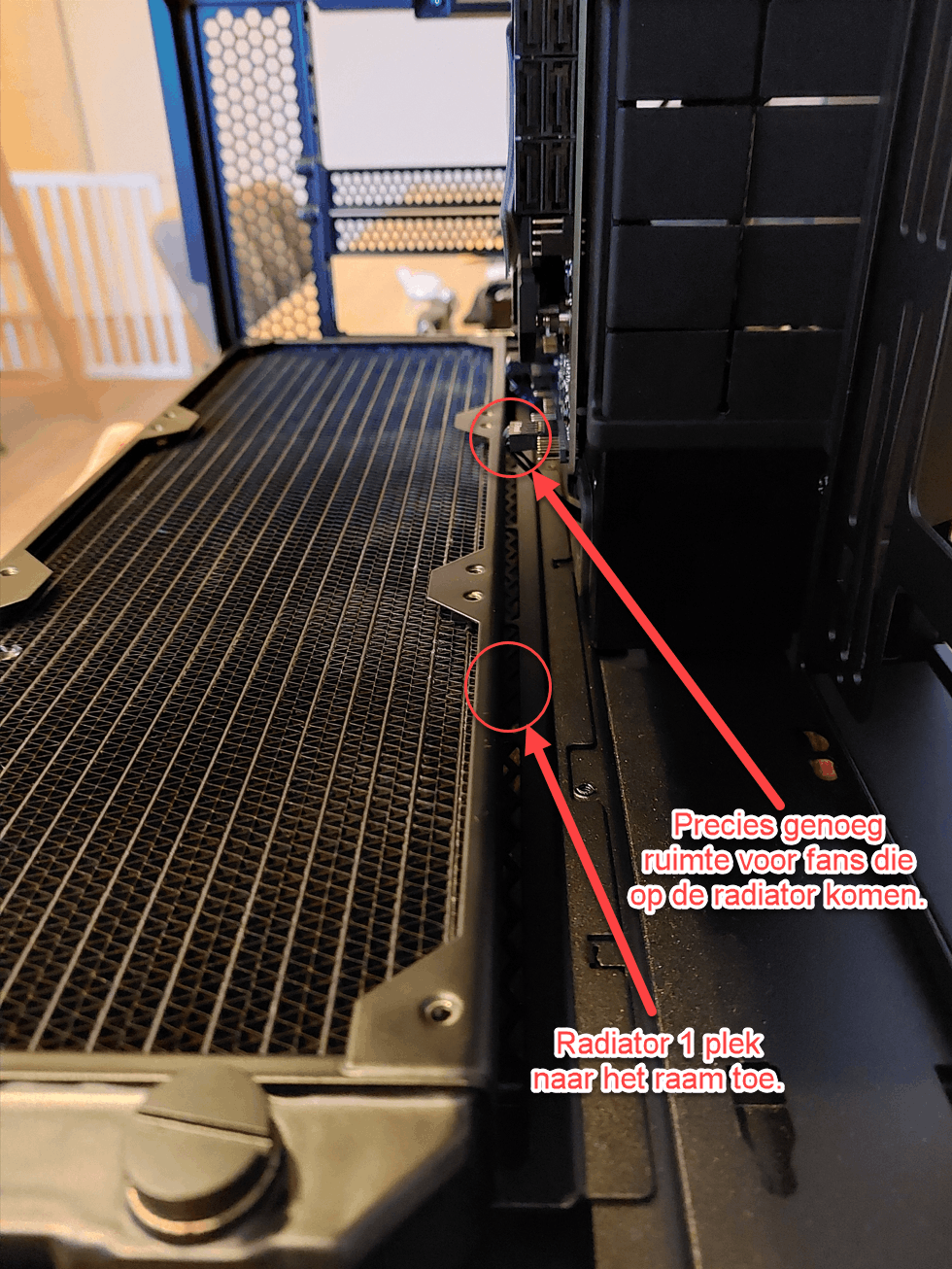

Radiator op de juiste positie, precies ver genoeg van het moederbord af:


Probleem 5:
Het vastzetten van de radiator lukt niet.
Omdat het 'verwijderbare' bracket van de radiator+fans geen duimschroef meer heeft (en ook niet meer kan 'schuiven' ivm de lengte van de radiator) is deze dus niet 'verwijderbaar meer'.
De onder radiator kan alléén vastgezet worden als je de voet van de kast verwijderd.

Na het oplossen van deze 5 problemen, kun je onderin de kast een 420mm radiator plaatsen.



Nu verder met de boven radiator...
Uiteraard heeft deze ook weer zijn eigen problemen ;-).


LianLi verkoopt een speciaal bracket voor alléén de bovenzijde om op een 'standaard wijze' een 420mm radiator te plaatsen.

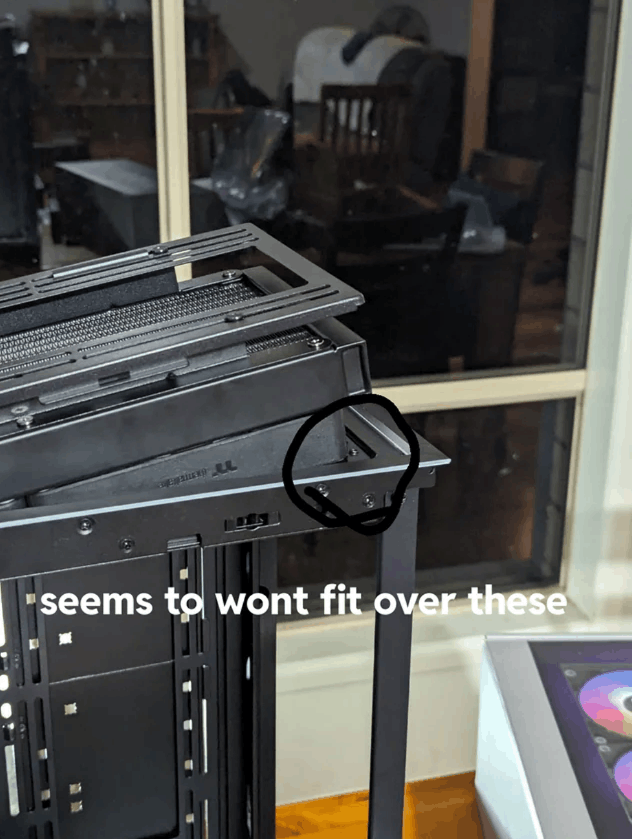

Plaatje van Google, en ja, hij kwam net ook al voorbij ;-):

Zelf vind ik dat de radiator dan te laag komt te hangen, dus ook daar weer zelf iets proberen te verzinnen. Ook is het belangrijk om er rekening mee te houden dat de boven-radiator net zo ver van het raam af komt te zitten als de onder-radiator.

We gaan verder met de problemen bovenin:

Probleem 6:
Radiator-bracket aan de bovenzijde van de kast is niet vlak, dus de radiator past er simpelweg niet op.
Ik ben erachter gekomen dat het mogelijk is om de radiator bracket ondersteboven te plaatsen.
Dit kan zonder verdere aanpassingen, maar je moet er net even opkomen om te proberen.

Probleem 7:
Radiator past nu fysiek op deze plaats bovenin, alleen hebben we hetzelfde als beneden,
hij moet een stukje richting het raam. De 2e rij schroefgaten van het bracket kunnen gebruikt worden voor de ene kant van de radiator vast te zetten.
Maar aan de andere kant dient ook weer één extra schroefgaatje bij-gemaakt te worden zodat de radiator niet gaat 'hangen'.

De radiator kan eenvoudig vast geschroefd worden, omdat de boven-klep van de case gewoon open kan.

Na deze 7 problemen verholpen te hebben, is het nu mogelijk om 2 stuks 420mm radiators te plaatsen.

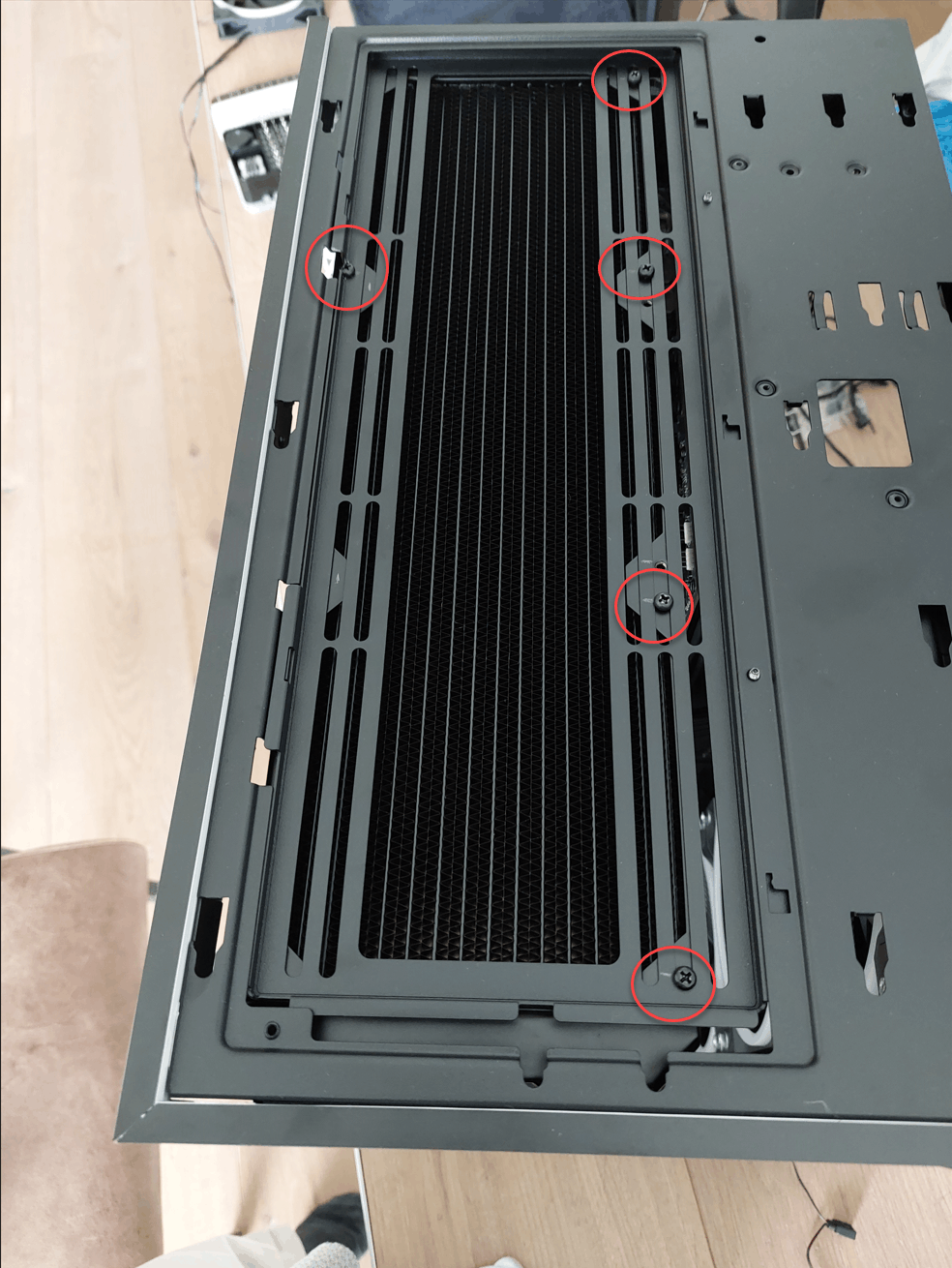

Zie hieronder de fan bracket op de normale positie (Plaatje van google):


Zie hieronder op zijn kop geplaatst, met extra gaatje voor de radiator:
Ook kun je hier goed zien dat het bracket wat 'dieper' is omdat ik hem ondersteboven gemonteerd heb.





Op naar het volgende deel.


Fans aan de zijde en achterkant:

Fans aan de zijde:
Aan de zijkant kunnen eenvoudig 3x 140mm fans geplaatst worden, dit kan zonder aanpassingen, er is zelfs een halve centimeter over.
Let er wél op, dat de bovenste schroeven van de bovenste fan, en de onderste schroeven van de onderste fan niet vastgezet kunnen worden.

In mijn persoonlijke geval heb ik 6 fans aan de zijde, dit omdat de BeQuiet LightWing fans die ik gebruik géén reverse versie hebben, en ze er omgedraaid toch écht wel een stuk minder uitzien.
Ik wilde graag gewoon de mooie zijde in het zicht hebben, en natuurlijk optisch allemaal dezelfde fans hebben.

Wat ik heb gedaan is:
- 3 stuks Noctua Chromax Black Swap fans achter de Bequiet fans geplaatst, deze zitten aan de
achterzijde van het fan-bracket.
- De Noctua fans blazen naar binnen en blazen hun lucht eigenlijk gewoon door de BeQuiet fans
heen.
- De Bequiet fans zitten met de 'mooie' kant in het zicht.
- De 4 pin aansluiting van de BeQuiet fans gewoon NIET aangesloten, anders blazen de fans tegen elkaar in.

Zie hieronder hoe het idee er werkelijk uit is komen te zien:

De zichtzijde met de 'mooie' kant van de Bequiet fans naar voren.
(Stickertje heb ik erafgehaald natuurlijk, egaal zwart is mooier toch ;-) )


De Noctua fans (Die naar binnen blazen):

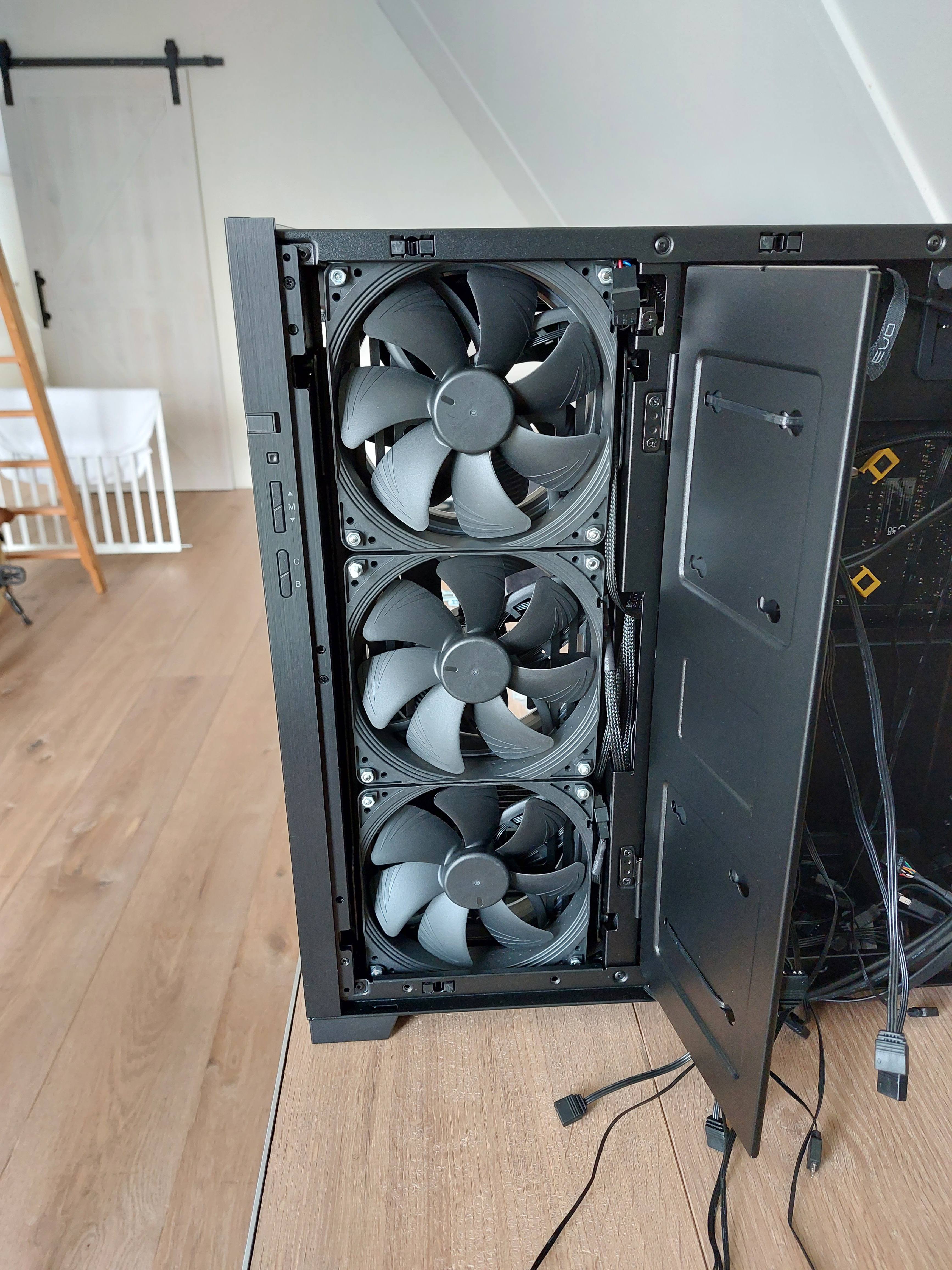

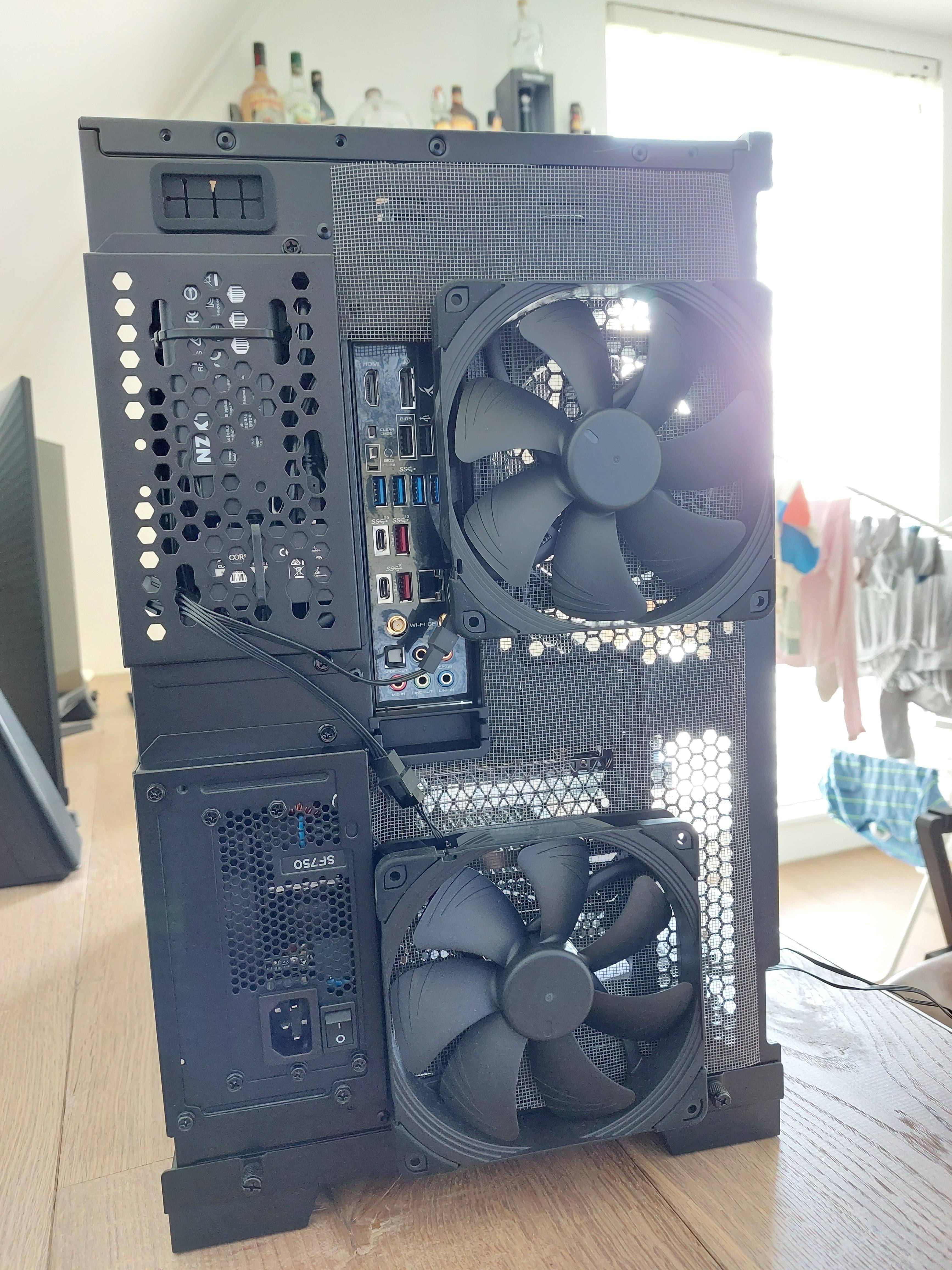

Past precies allemaal achter het zijschot:




Redelijk netjes hoopte ik zelf:



Fans aan de achterkant:
Wat ik heb gedaan is een beetje hetzelfde als met de de fans aan de zijde..
- 1 Bequiet fan op de oorspronkelijke plek achterin geplaatst, met de 'mooie' kant naar voren.
- 2 stuks Noctua Chromax Black Swap fans aan de achterzijde buiten de case geplaatst.
- De Noctua fans blazen naar binnen en de BeQuiet fan is NIET aangesloten.



Met uiteraard een zéér professioneel zelf gemaakt stof-filter ;-) ahum..



Na het doen van deze acties, is de koeling zoals onderstaand:
3x BeQuiet 140mm fans op de top-radiator (push) deze blazen naar buiten.
3x BeQuiet 140mm fans op de onder-radiator (push) deze blazen ook naar buiten.
3x BeQuitet 140mm fans als dummy (alleen voor de RGB) aan de zijde geplaatst.
3x Noctua 140mm fans als (alleen voor de lucht) direct achter de Bequiet fans geplaatst, deze blazen naar binnen.
1x BeQuitet 120mm fans als dummy (alleen voor de RGB) aan de achterkant geplaatst.
2x Noctua 140mm fans als (alleen voor de lucht) aan de achterkant van de case geplaatst. deze blazen naar binnen.

Omdat er veel koelcapaciteit is hoeven de fans maar op een zeer lage snelheid te werken waardoor de PC geheel onhoorbaar is. En natuurlijk ook onder load GEHEEL ONHOORBAAR!!!!

De CPU wordt max 42 graden na een uur gamen.
De GPU wordt max 39 graden na een uur gamen.
Het is binnen 21 graden.

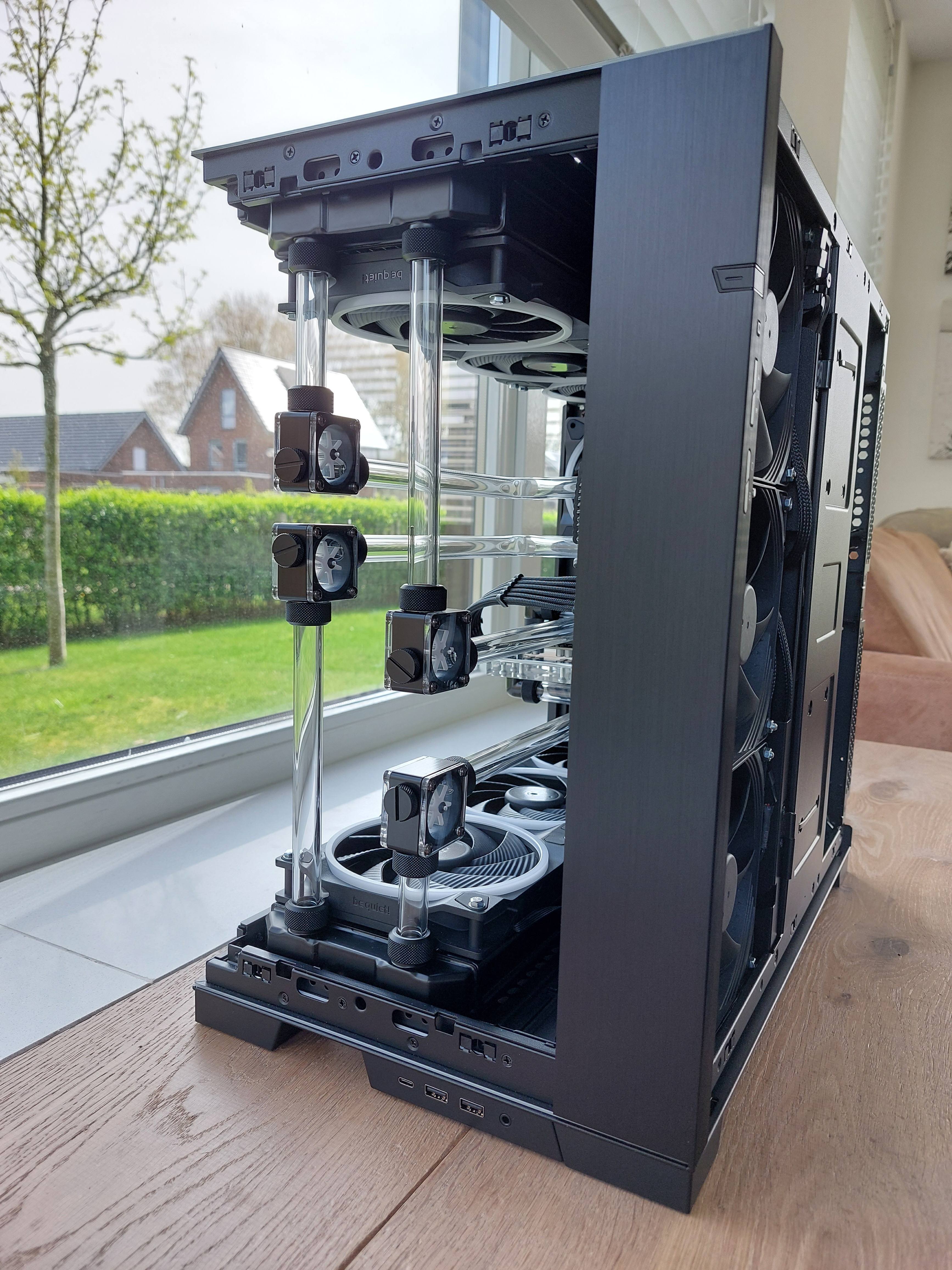

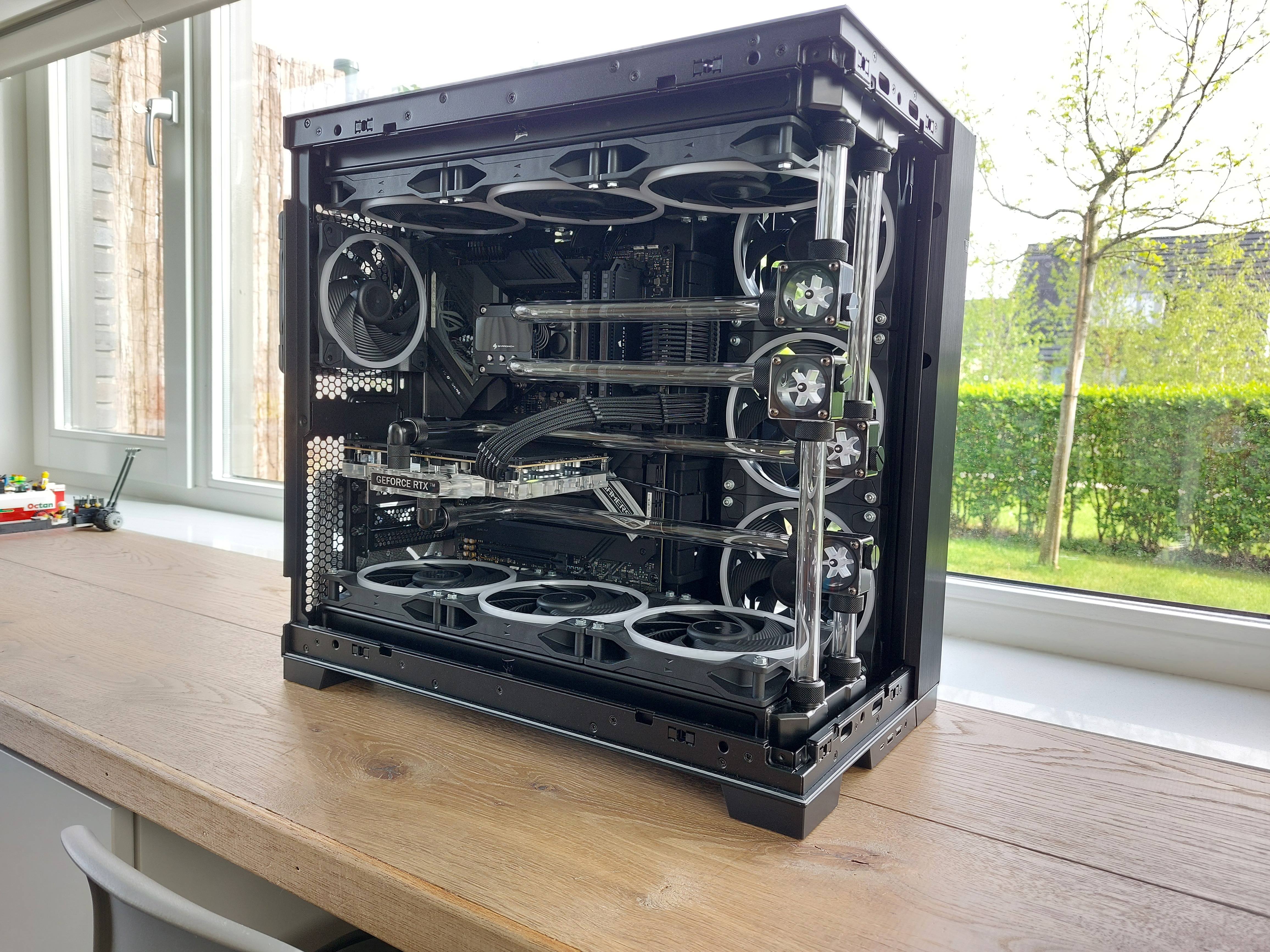

Hieronder een aantal foto's van het systeem als het af is.
De 'Tubing' is van echt glas, in dit geval Alphacool borosilicate glass.

We beginnen met een kleine vergelijking mét en zonder fans.
Te zien is dat het moederbord mooi in het midden zit en er géén lege ruimte
boven of onder het moederbord meer is.
De kast verder gewoon lekker 'vol' nu.





Hieronder nog een aantal extra foto's:

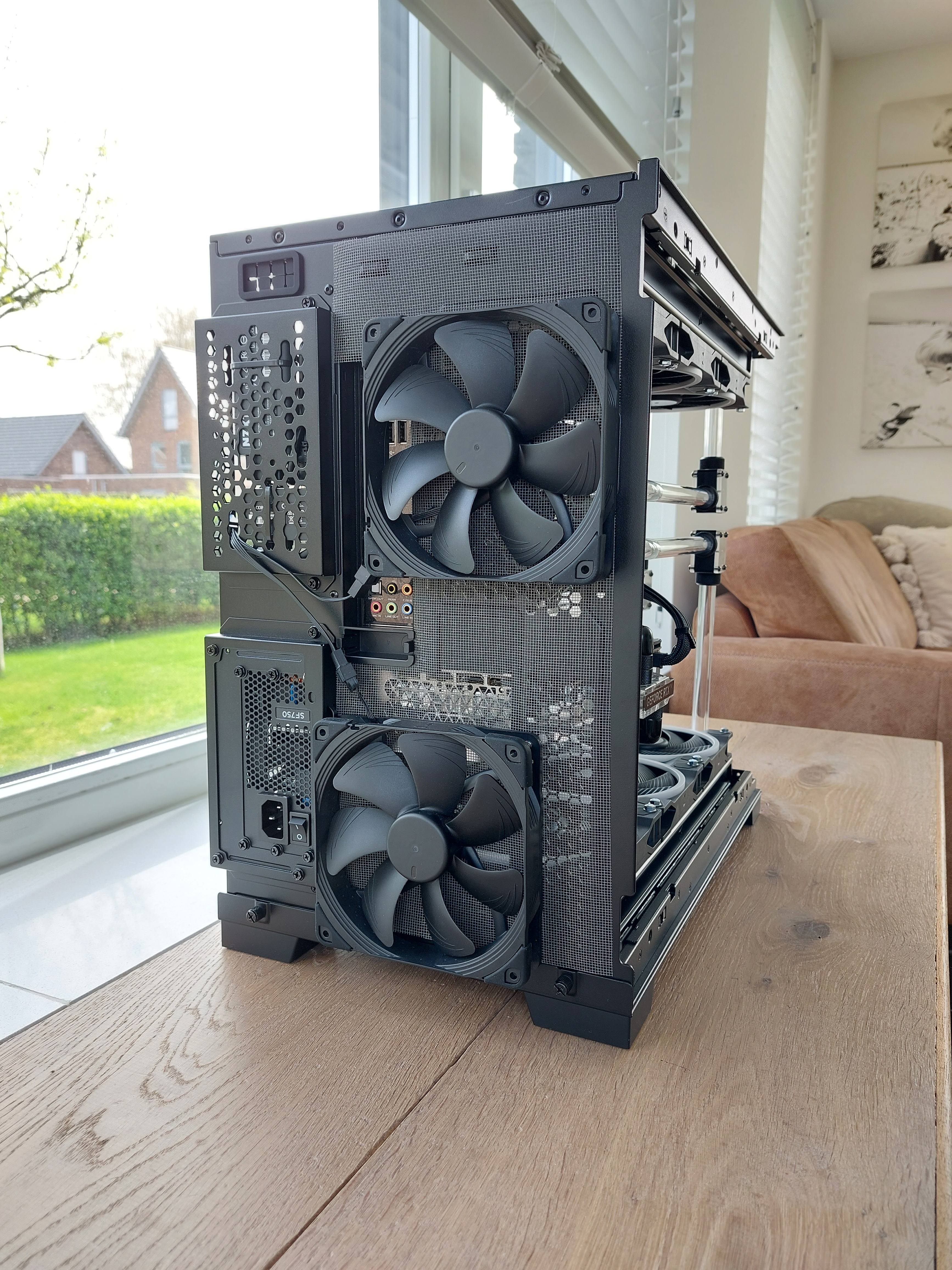

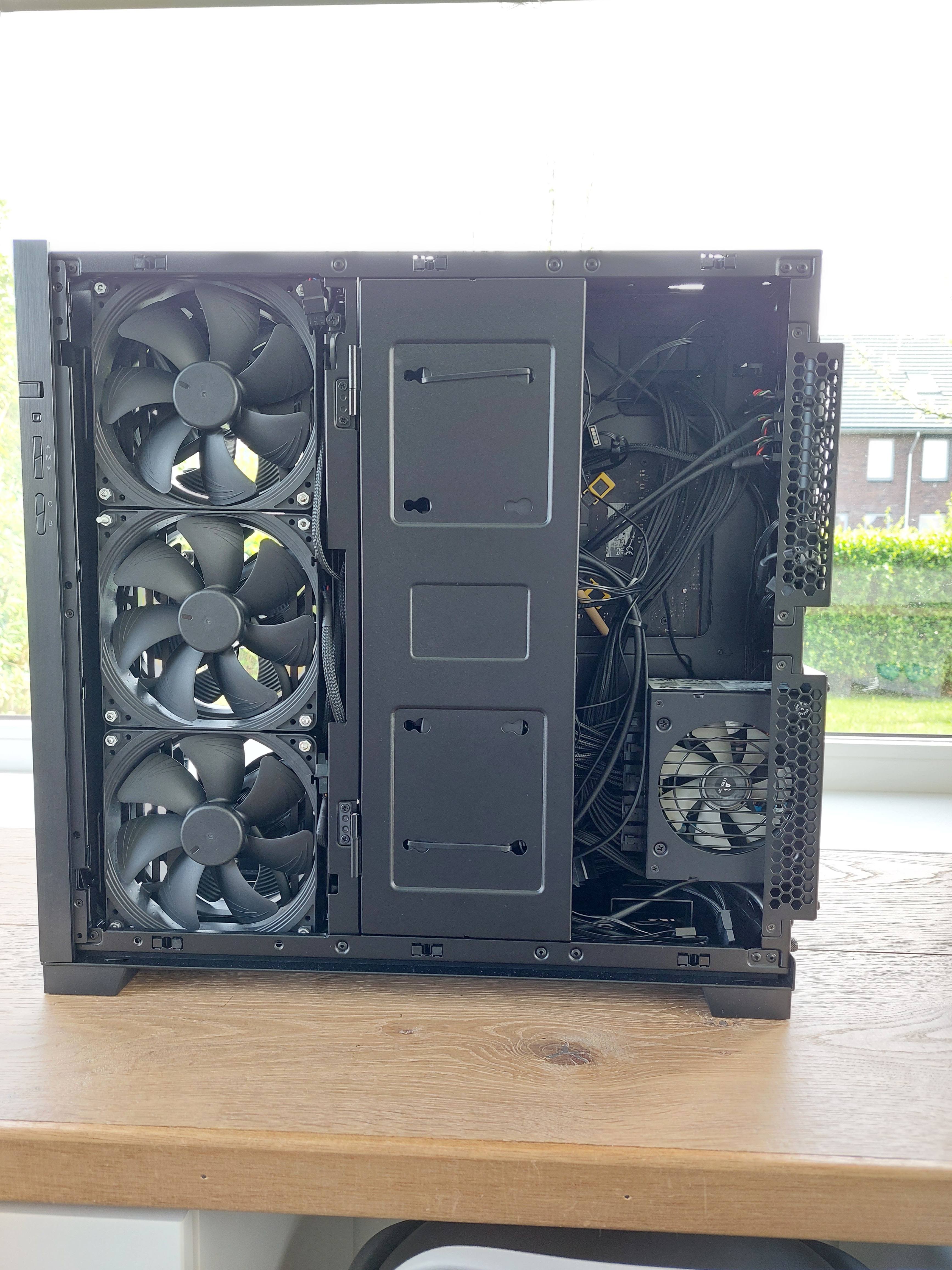

De achterzijde met 140mm Noctua Fans en stoffilter:

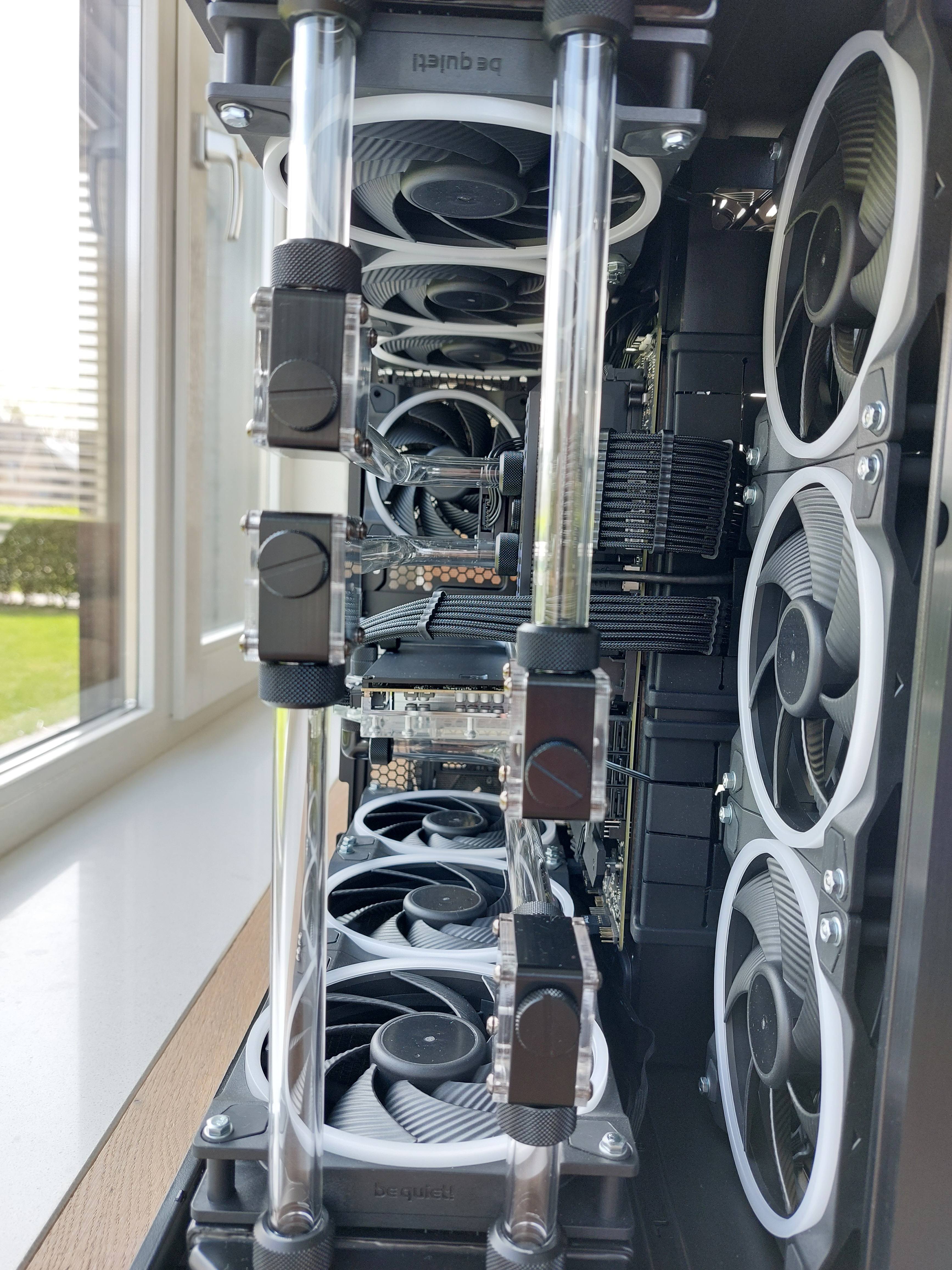

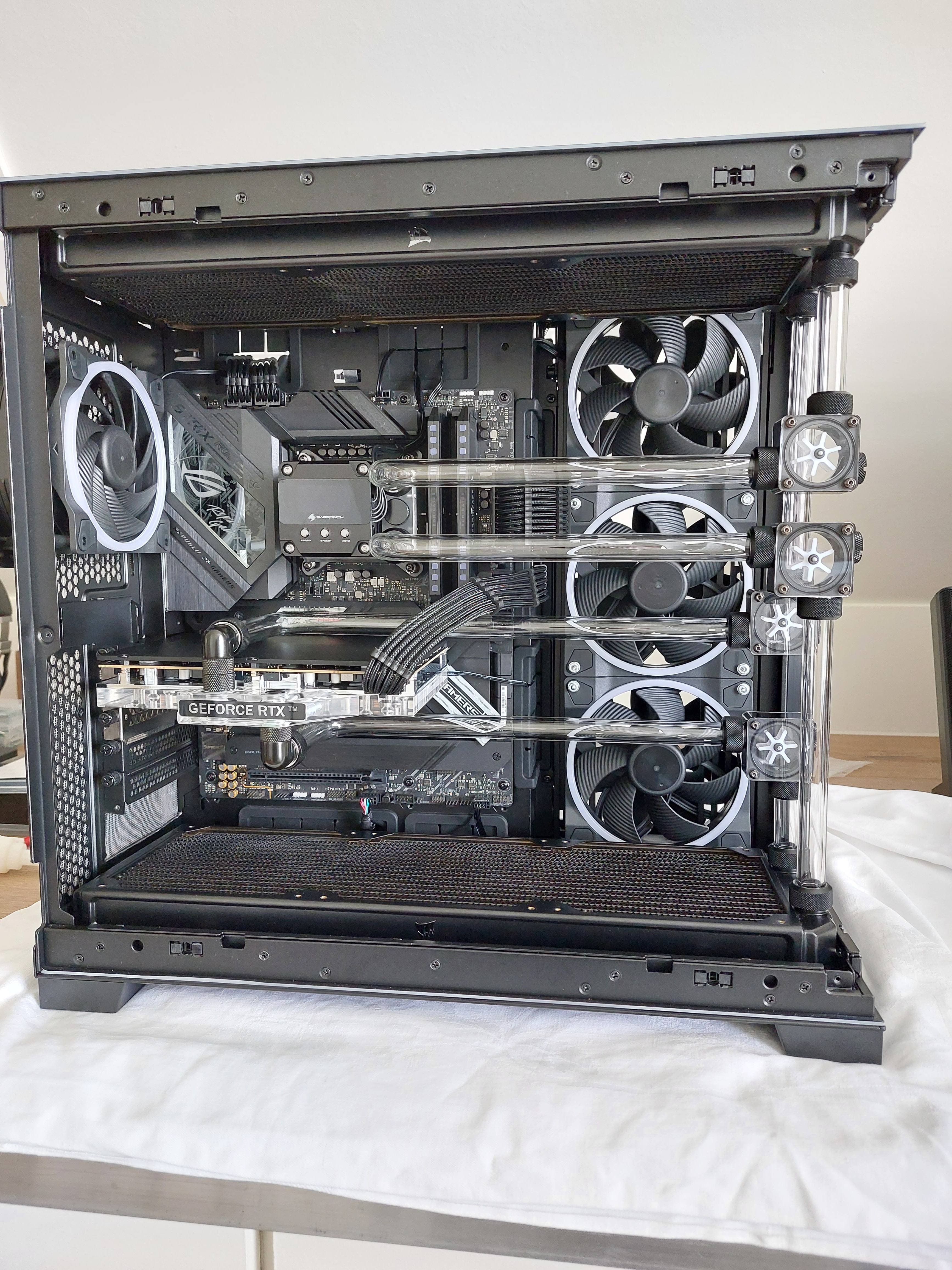

De ongebruikelijke waterloop is hier goed zichtbaar met de 4 flow-indicators:


Past allemaal net aan


De 4 pluggen op de flow-indicators dienen als bijvul en aftap punten.


Hieronder nog een foto waar goed te zien is hoe dicht onderste fans bij het moederbord zitten.


Eerste keer draaien...


PC op zijn plek en in actie!





Conclusie:

Deze case krijgt van mij 5 sterren omdat:
- De case zelf ziet er strak uit.
- RGB ziet er strak uit.
- Geen bezels meer op de ramen, er is 100% vrij zicht.
- Modbaarheid scoort een 10.
- Makkelijk in te bouwen.
- Met 6x 140mm fans outtake, is het evengoed mogelijk om met 5x 140mm fans intake te creeren.
Maarja, je moet alleen zelf dat stoffige brein een beetje de kans geven om los te gaan!
En willen bobbyen natuurlijk ;-) want ja.... Het blijft: Een beetje van Maggie (Lian Li) en een beetje van jezelf natuurlijk;-).

Wat zijn naar mijn persoonlijke meningen de verbeteringen tov de normale EVO:
- Bij de normale EVO heb ik een groot deel van de voorzijde moeten wegslijpen om hetzelfde trucje
met 2x 420mm radiatoren te kunnen uitvoeren
- Bij de normale EVO dienen er 2 gaten geslepen te worden achter de radiatoren zodat de 'kont' van de radiator aan de achterzijde 2mm uit de case kan steken.
- Die bezels op de glaspanelen van de normale EVO, ja sorry, dat blijft voor mij een doorn in het
oog.
- De EVO RGB heeft meer glas en meer doorkijk omdat het glaspaneel aan de voorzijde
niet alleen links maar ook rechts geen bezel meer heeft.
- Ook zijn de bezels die nog wél aanwezig zijn kleiner dan de normale EVO.
- Het glas is helderder dan bij de normale EVO.
- De RGB strips van de EVO RGB maken de EVO RGB net wat specialer en strakker dan de normale EVO.
- Als laatste is de (los te halen) klep in de achterkamer (om kabels te verbergen) bij de EVO veranderd in een deurtje bij de EVO RGB. Dit vond ik zelf erg prettig omdat ik daar 2 stuks Corsair Commander XT aan kon hangen en makkelijk open+dicht kan doen. De kabels zijn beter te 'managen' en er is beter bij te komen.
