Intel Core i7-14700K Boxed

Nou daar gaan we weer, van een 12700k, naar een 13700k, nu een 14700k.
Lees snel verder hieronder -------->


Intro:
Ik heb al een review geschreven over de 12700k en 13700k.
Daar was ik bijzonder positief over ondanks alle (destijds) negatieve reviews..

Nu is het tijd om de 14700k aan de tand te voelen...
Ook hiervan zijn alle reviews weer heerlijk negatief,
dus ik ben benieuwd of ik dat zelf ook ga ervaren..

De processor wordt gebruikt icm:
Windows: 10
Moerderbord: Asus Z790-i
Koeler: Noctua D15s zwart (single fan@650 rpm)
SSD: Samsung 980 PRO 1tb
RAM: Corsair Dominator 6400cl32 (@6000cl28)
Voeding: Corsair SF750
Videokaart: PNY 4090 (Non rgb versie maar zelf 2 Corsair LEDstrips door kaart heen-geregen)

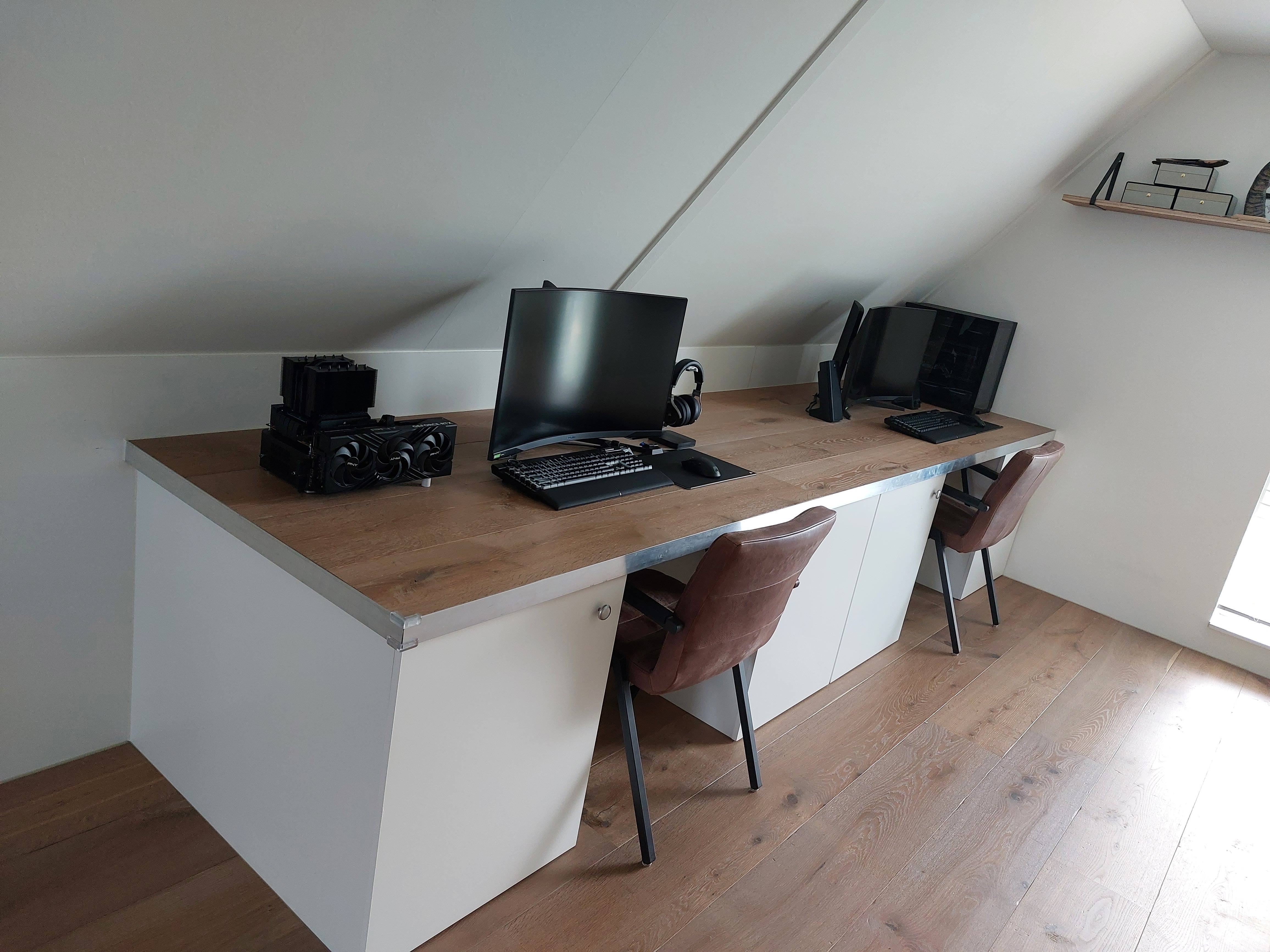

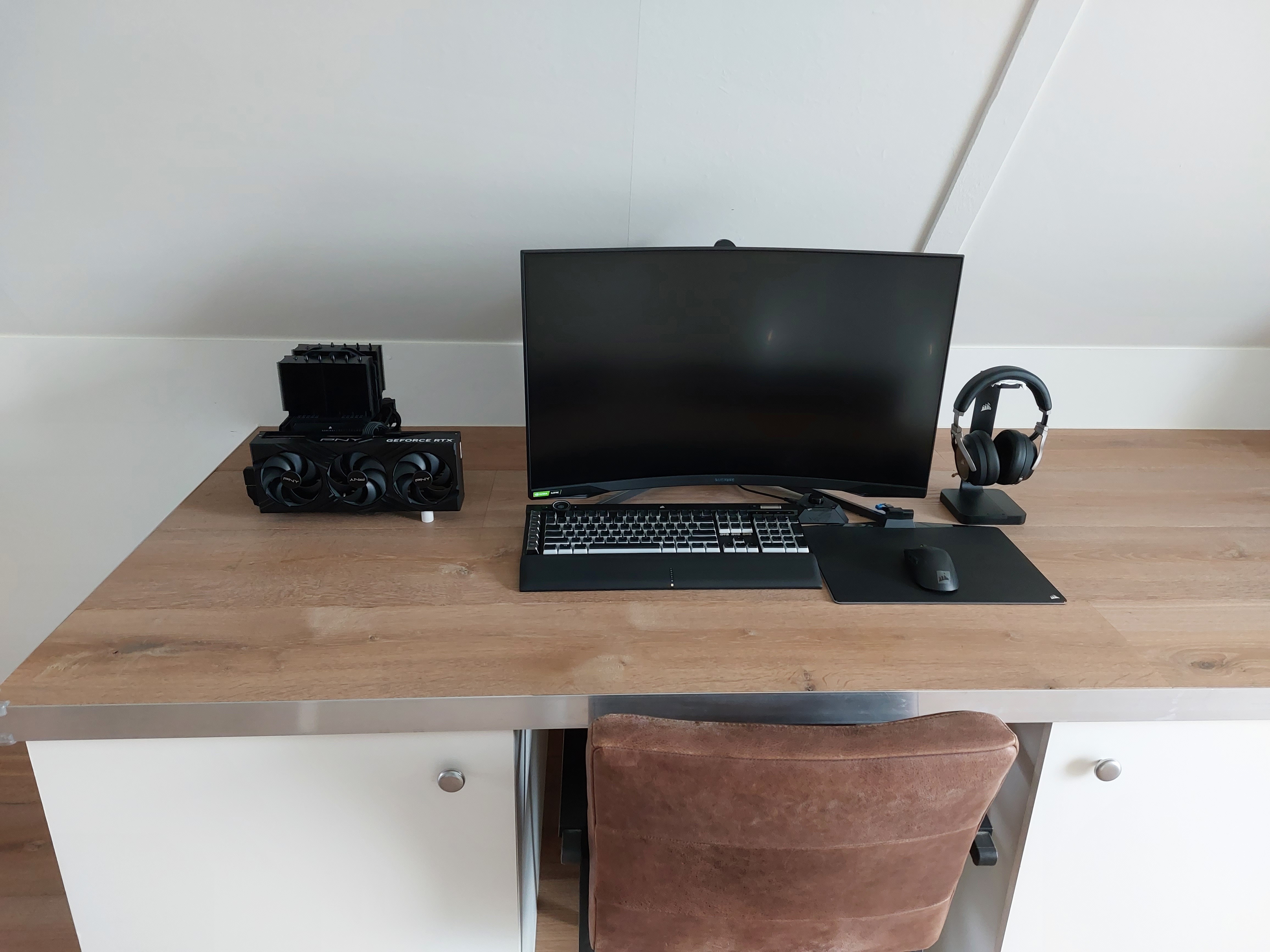

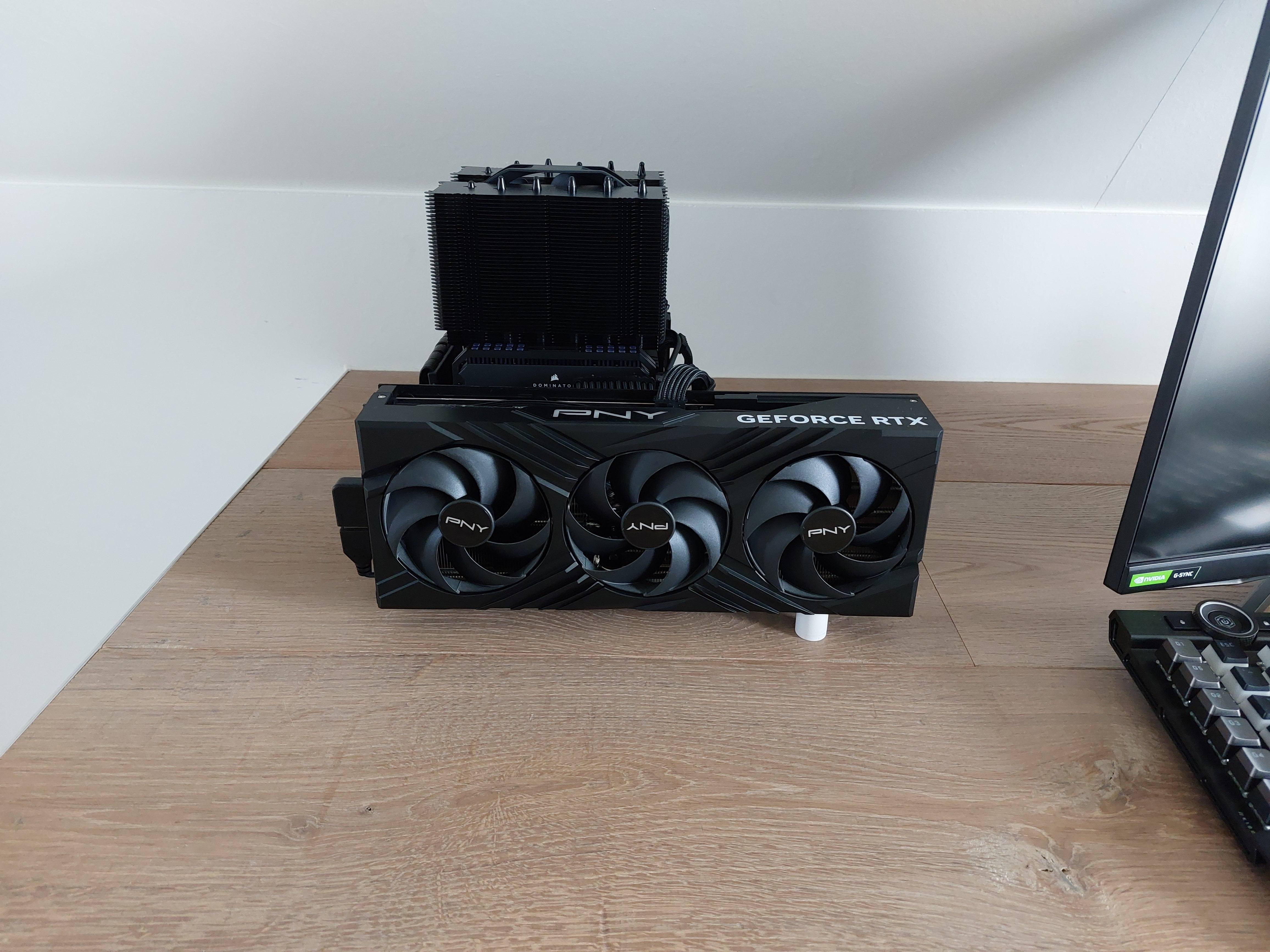

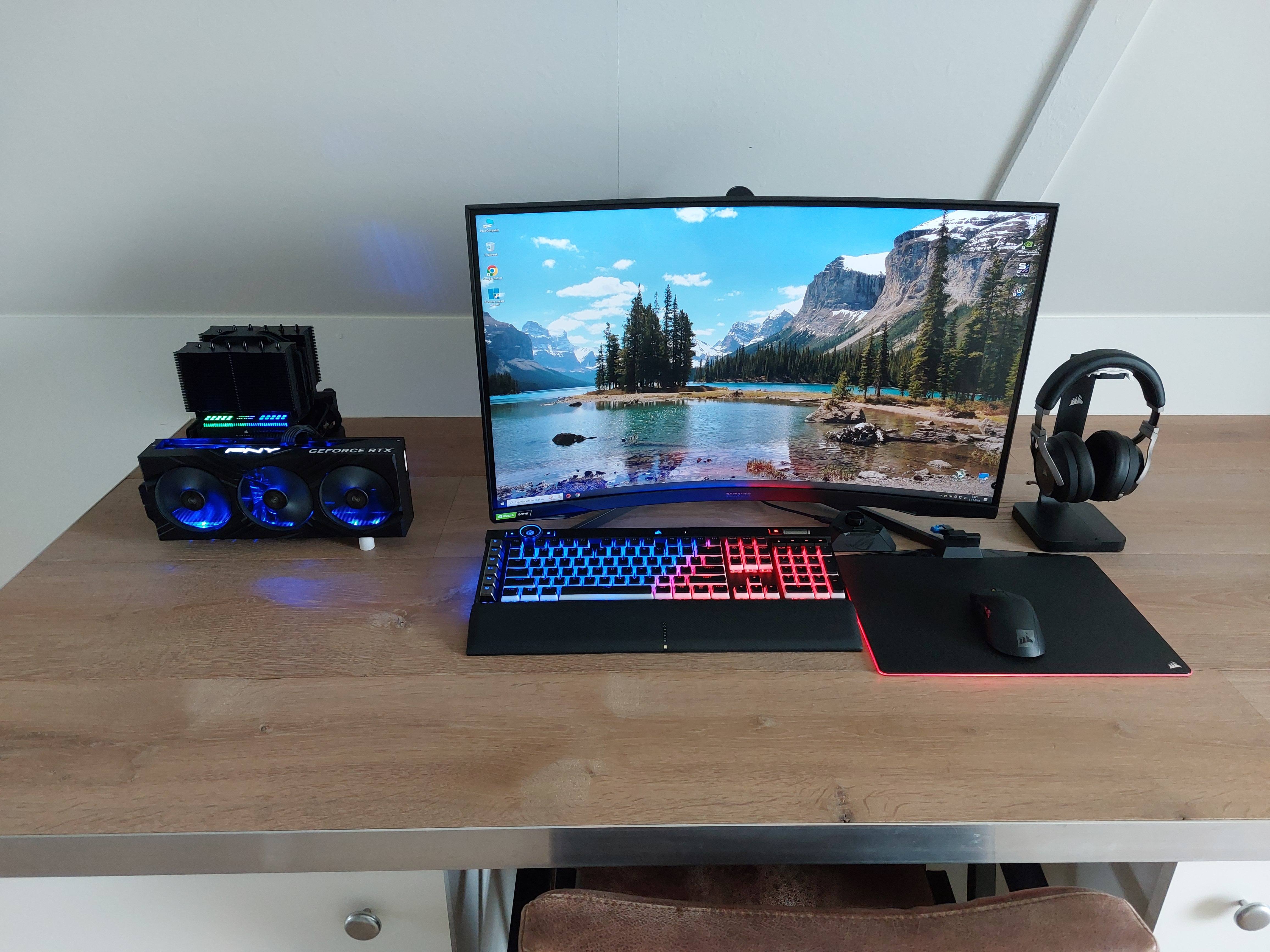

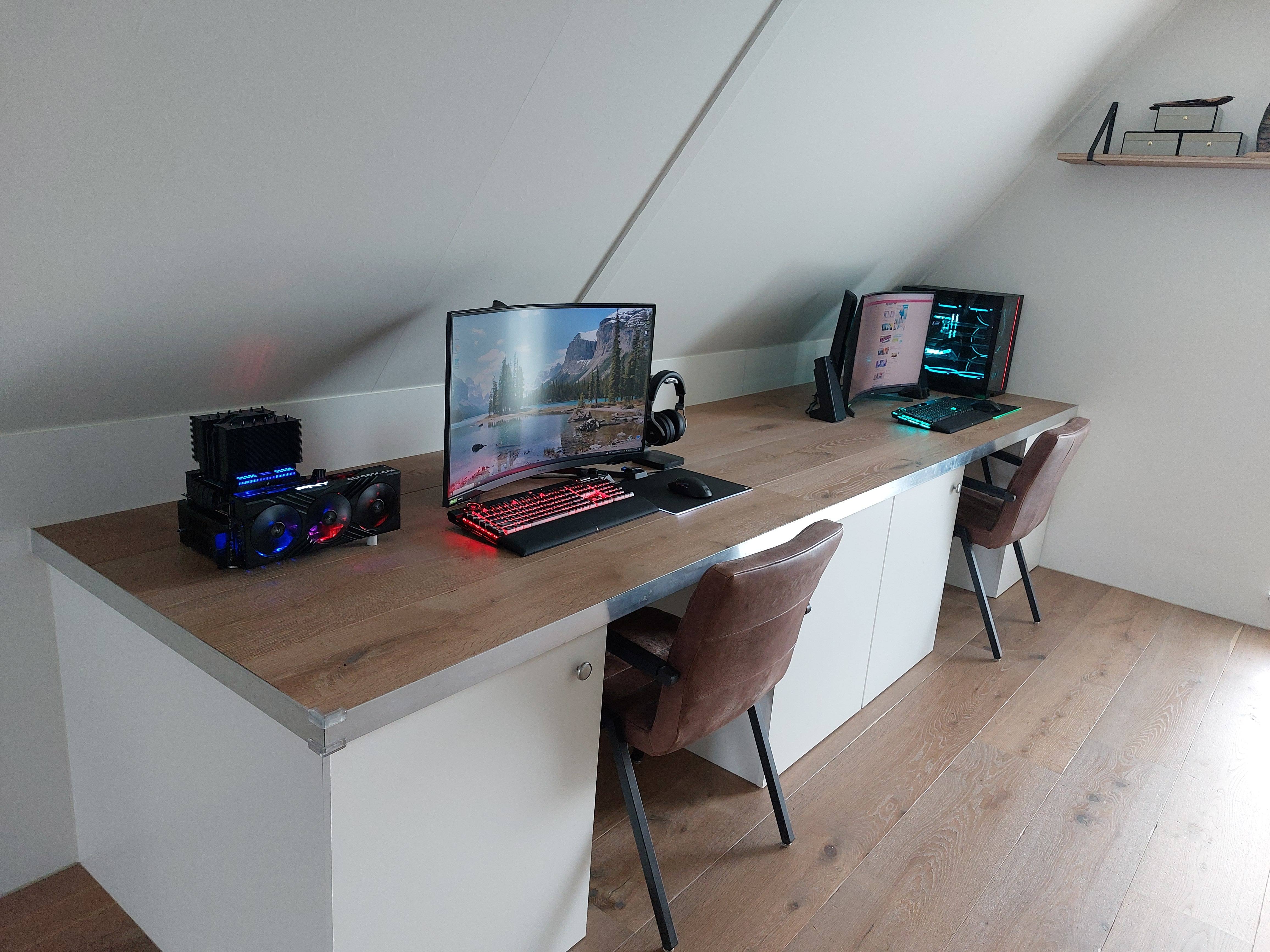

Hieronder de setup voor deze 14700k (Het gaat om de linker):












Standaard instellingen, temps, vermogen en voltage:

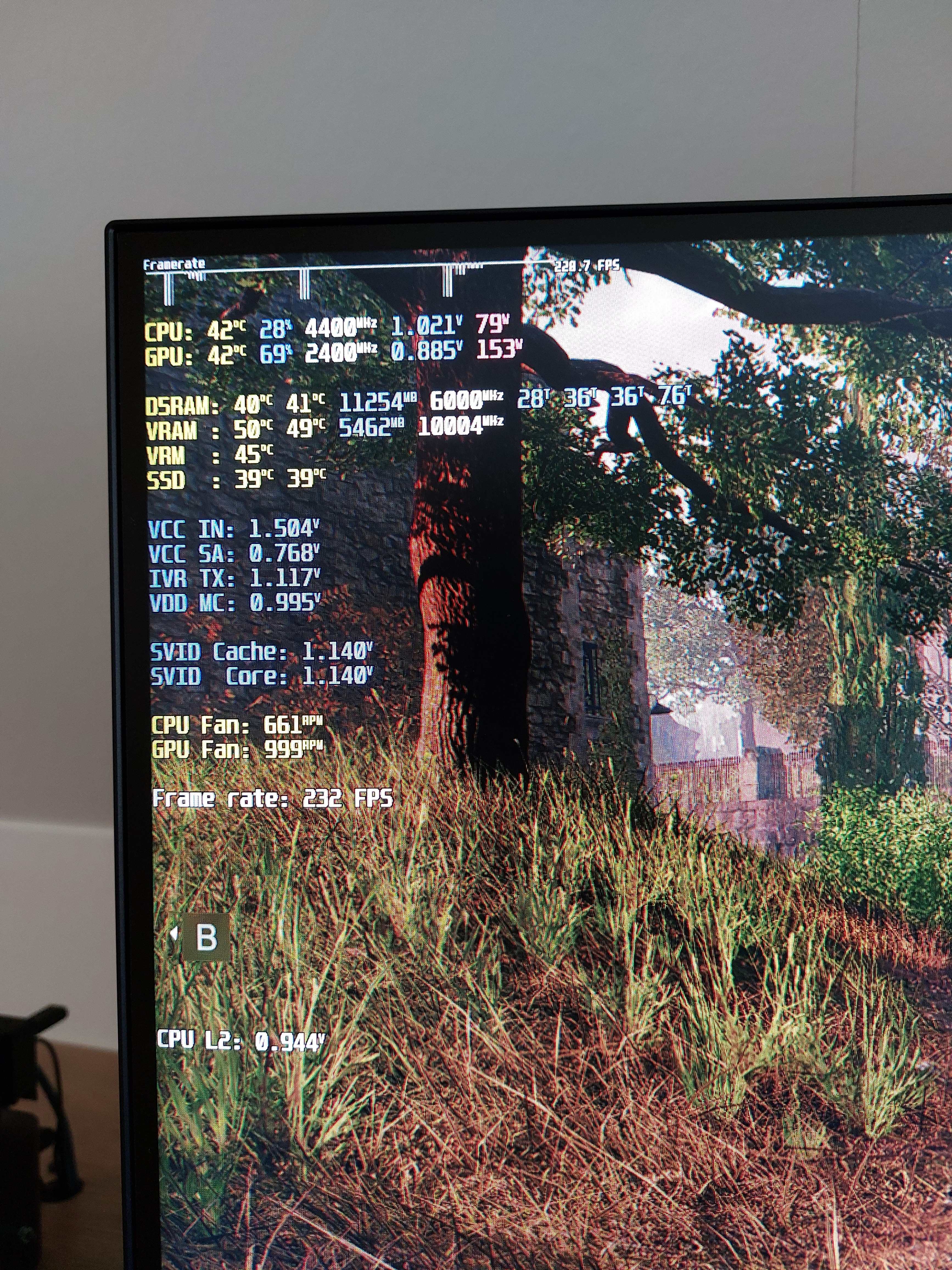

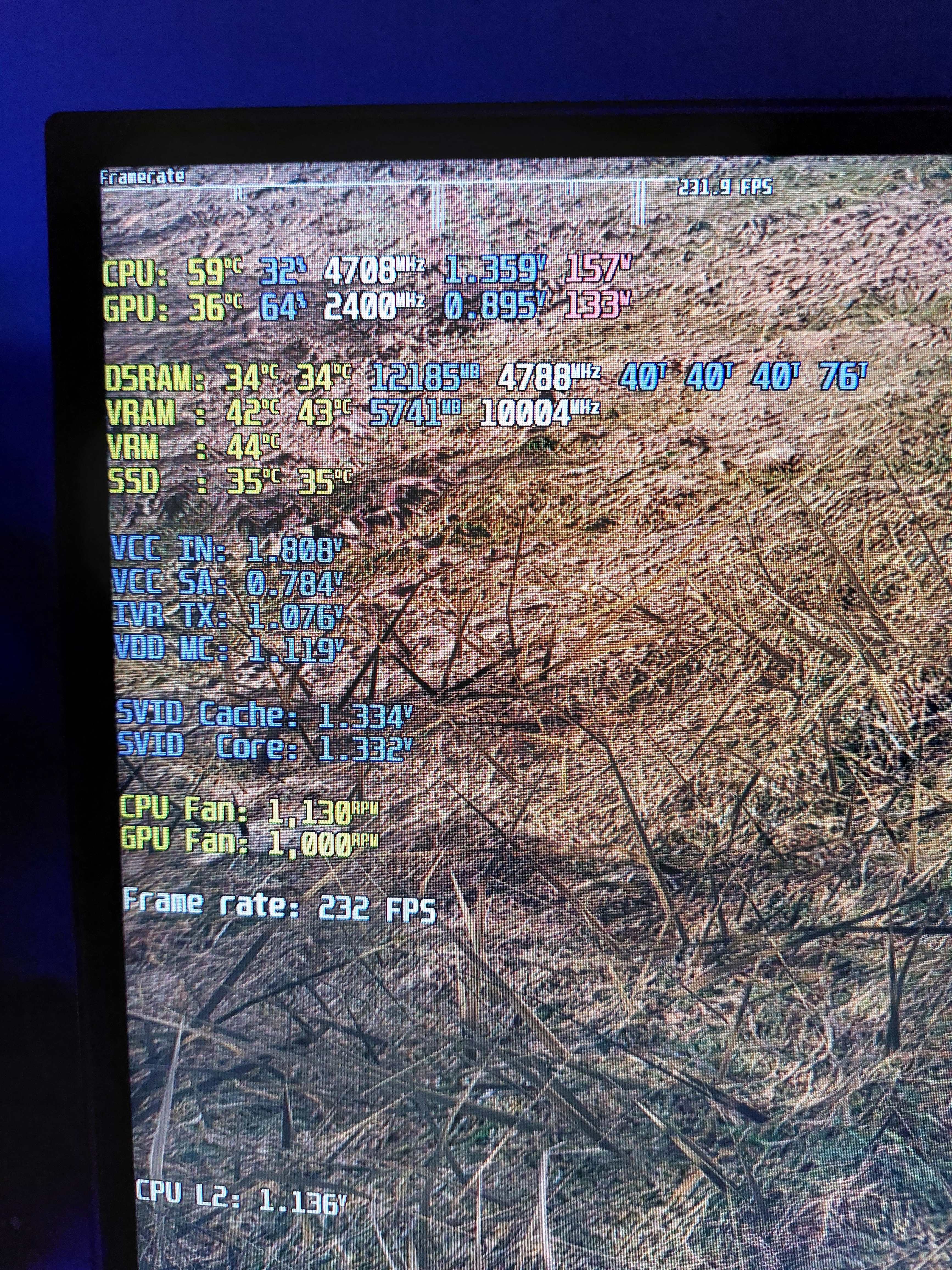

Zie hieronder een foto van de temps, frequenties, opgenomen vermogen en framerate:
Dit zijn de STANDAARD waarden van de 14700k zónder enige aanpassing in de bios:
(100% stock, op de videokaart na, deze is wél al undervolted))



Wat we hierboven zien is:
Een fps-lijn die rond de 240hz zit (Max framerate van monitor) maar wél afentoe een hikje/framedrop), deze zijn ook merkbaar de PC loopt niet 100% vloeiend....
Het standaard gegeven voltage tijdens gamen is: 1.36 Volt !!! (0.04 Volt minder dan 13700k)
Het standaard opgenomen vermogen tijdens gamen is: Meer dan 150 Watt !!!!
(20 Watt meer dan 13700k, maar heeft natuurlijk ook 4 extra E-cores))
De temperatuur tijdens gamen loopt binnen 2 minuten op naar: 59graden !!!
Laat staan na een uur gamen, dit heb ik uiteraard niet getest!!
De fanspeed van de luchtkoeler (Noctua D15 s met 1 fan ipv 2) loopt direct op naar 1130 rpm en is daardoor gelijk ook duidelijk hoorbaar...

(De RTX 4090 in deze PC is wel al undervolted naar 0.850 Volt en heeft 1000rpm fanspeed,
1000 rpm is het laagste van deze PNY videokaart en is daarbij onhoorbaar stil op 60cm afstand).

Natuurlijk zijn deze CPU temps, het gegeven voltage en de herrie die daarbij komt kijken onacceptabel!

ik ga ook niet langer m'n tijd verdoen en toekijken hoe de boel steeds warmer wordt.
Want dit is na slechts 2 min Battlefield 5, de GPU heeft niet ens tijd om op te warmen.
Dus tijd om per direct te beginnen om ook dit beest te temmen met undervolting!




Oké, maar waar beginnen??:

In de bios zijn tal van instellingen die aangepast kunnen worden.
Persoonlijk heb ik voor mijn gebruik de E-cores niet nodig (ik game alleen)
Dus die kunnen gelijk uit, dat is (voor mij) alleen maar onnodige ballast.
(Bios: CPU features, active E-cores = 0)

Verder is het zeer belangrijk om het core-voltage te verlagen en een max frequentie in te stellen..
Kies éérst een max core frequentie uit (Core-ratio) van bijvoorbeeld 50 voor 5000mhz.
Stel in: 'Sync all cores' zodat niet slechts 1 of 2 cores naar 5000 gaan, maar allemaal.
Stel in: 'Manual' en 'Override' bij core voltage mode.
Verlaag daarna het voltage steeds een stapje.
Begin met 1.3 Volt, ga gamen of benchmark, als de pc blijft lopen, verlaag dan steeds met 0.01 Volt. Dus naar 1.29, 1.28 enz...
Na steeds verder zakken zal de PC vanzelf vastlopen tijdens het gamen (of benchmark).
Verhoog dan weer 1 stapje, en je zit goed.

Als fanatieke undervolter zijn dit natuurlijk niet de enige dingen die ik heb aangepast in de bios,
onderaan in de review heb ik nog een aantal aangepaste voltages staan.

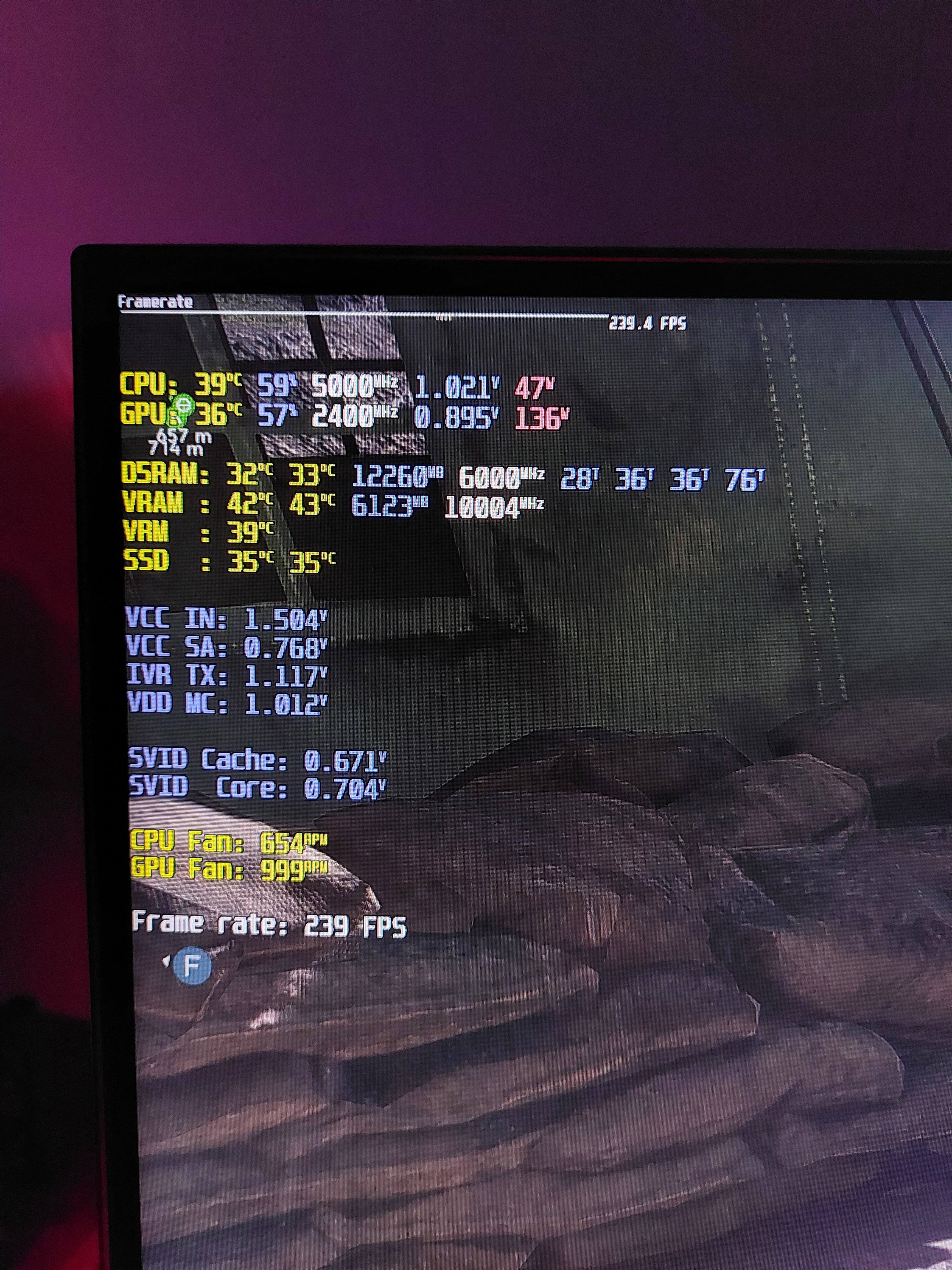

Hieronder alvast een screenshot, hoe de temps zijn na undervolt en E-cores UIT-geschakeld:



Wat we hierboven zien is:
Een perfect rechte fps-lijn die op 240hz zit (Max framerate van monitor) zonder hikjes/framedrops.
De temperatuur loopt na een uur gamen op tot MAX 45 graden..
De fanspeed van de luchtkoeler (Noctua D15 s met 1 fan ipv 2) zit en blijft rond de 650 rpm,
daardoor on-hoorbaarrrrrrr!!
De PC loopt 100% vloeiend!


Mijn persoonlijke bios core voltages en resultaten NÁ finetuning:
(14700k, 13700k en 12700k vergeleken)

14700K:
- 4.5ghz @ 0.900 Volt voor de P-cores. (E-cores uit) max temp = 39gr (Na een uur lang Battlefield 5)
- 4.7ghz @ 0.932 Volt voor de P-cores. (E-cores uit) max temp = 42gr (Na een uur lang Battlefield 5)
- 5.0ghz @ 1.005 Volt voor de P-cores. (E-cores uit) max temp = 45gr (Na een uur lang Battlefield 5)

13700k:
- 4.5ghz @ 0.920 Volt voor de P-cores. (E-cores uit) max temp = 47gr (Na een uur lang Battlefield 5)
- 4.7ghz @ 0.970 Volt voor de P-cores. (E-cores uit) max temp = 49gr (Na een uur lang Battlefield 5)
- 5.0ghz @ 1.030 Volt voor de P-cores. (E-cores uit) max temp = 52gr (Na een uur lang Battlefield 5)

12700k:
- 4.0ghz @ 0.930 Volt voor de P-cores. (E-cores uit) max temp = 47gr (Na een uur lang Battlefield 5)
- 4.2ghz @ 0.970 Volt voor de P-cores. (E-cores uit) max temp = 49gr (Na een uur lang Battlefield 5)
- 4.5ghz @ 1.050 Volt voor de P-cores. (E-cores uit) max temp = 52gr (Na een uur lang Battlefield 5)
- 4.7ghz @ 1.110 Volt voor de P-cores. (E-cores uit) max temp = 55gr (Na een uur lang Battlefield 5)
- 4.8ghz @ 1.150 Volt voor de P-cores. (E-cores uit) max temp = 58gr (Na een uur lang Battlefield 5)

En als laatste nog een vergelijking met de 10600k die dáárvoor gebruikte:
- 4.5ghz@1.070 Volt, (Heeft alleen 6 P-cores) max temp = 55-56gr.

Wat we hierboven zien is:
Dat er toch écht wel een vooruitgang zit tussen een 12700k, 13700k en 14700k.
Voor de mensen die nog steeds denken dat ze allemaal hetzelfde zijn...
Dit is dus NIET het geval!!

Laatste bevinding:
13700K 5.0ghz allcore@1.035v = max 52gr.
14700K 5.0ghz allcore@1.035v = max 46gr. (Met zelfde voltage als 13700k)
14700K 5.0ghz allcore@1.005v = max 45gr. (Max undervolt)

De conclusie uit de waarden hierboven is een beetje vreemd bij deze processor....
Het lijkt erop dat Intel bij de 14th gen vooral een betere warmte geleiding heeft van de kernen tot de heatspreader.. Het minimaal benodigde voltage is ook iets lager, maar niet veel lager..
Voor 5ghz allcore: 14700k = 1.005 Volt VS 13700k = 1.035 Volt.
De 13700k en 14700k beiden op 5.0ghz en max undervolt geeft een verschil van 7 graden.


Performance en opgenomen vermogen tijdens gamen:

Een korte performance/vermogen vergelijk met m'n andere systemen,
(Game: Battlefield 5@1440p, Quality settings op ultra), zelfde instellingen in Windows 10.

10600k @ 4.5ghz en 1.070 Volt = 150 fps (Vermogen destijds niet gemeten)
10920X @ 4.5ghz en 1.091 Volt = 175 fps (140-155 Watt voor alléén de processor tijdens gamen)
12700k @ 4.5ghz en 1.050 Volt = 230 fps (70-80 Watt voor alléén de processor tijdens gamen)
13700k @ 4.5ghz en 0.920 Volt = 240 fps (55-60 Watt voor alléén de processor tijdens gamen)

Ná 'Global Core SVID Voltage' en 'Cache SVID voltage' verlagen naar 0.600 Volt:
13700k @ 4.5ghz en 0.920 Volt = 45-50 Watt (voor alléén de processor tijdens gamen)
13700k @ 5.0ghz en 1.035 Volt = 50-55 Watt (voor alléén de processor tijdens gamen)
14700k @ 4.5ghz en 0.900 Volt = 43-48 Watt (voor alléén de processor tijdens gamen)
14700k @ 5.0ghz en 1.005 Volt = 49-54 Watt (voor alléén de processor tijdens gamen)

Het is voor mij een hobby om zo laag mogelijke temperaturen te behalen en toch een snel systeem te hebben.
Ik ben er zelf in elk geval erg blij mee en heb hem op 5.0ghz allcore lopen..


Tot slot, E-cores vs P-cores:
Zoals de meesten weten hebben de 12th, 13th en 14th gen Intel processors E(Efficiënt)-cores en P(Performance)-cores. De 14700k heeft 8 P-cores en 12 E-cores.
Zelf heb ik de E-cores uitstaan voor gaming, maar ik wil wél iets zeggen over de E-cores.
De E-cores kun je volledig uitschakelen in de bios.
De P-cores kun je NIET volledig uitschakelen in de bios., 1 blijft er altijd actief!

Op de E-cores (met 1 actieve P-core) kun je ook gamen,
en de E-cores kun je uiteraard ook weer undervolten, wél weer even een werkje,
maar wil dit tóch graag meegeven in deze review.....
Deze E-cores zijn echter wél minder snel en hebben ook géén hyper-threading..
Bij het draaien van 4ghz op de Ecores kan het voltage verlaagd worden tot ongeveer 0.920 Volt.

Hieronder een vergelijking tijdens gaming op:
- 8 P-cores
- 12 E-cores + 1 P-core
- 12 E-cores + 8 P-cores

- 8 P-cores (5.0ghz@1.005 Volt)
Het CPU verbruik is rond de 49-54 Watt.
De max temp na een uur lang gamen is 45 graden.
Hier heeft de framerate van Battlefield 5 een mooie constante lijn op 240 fps.

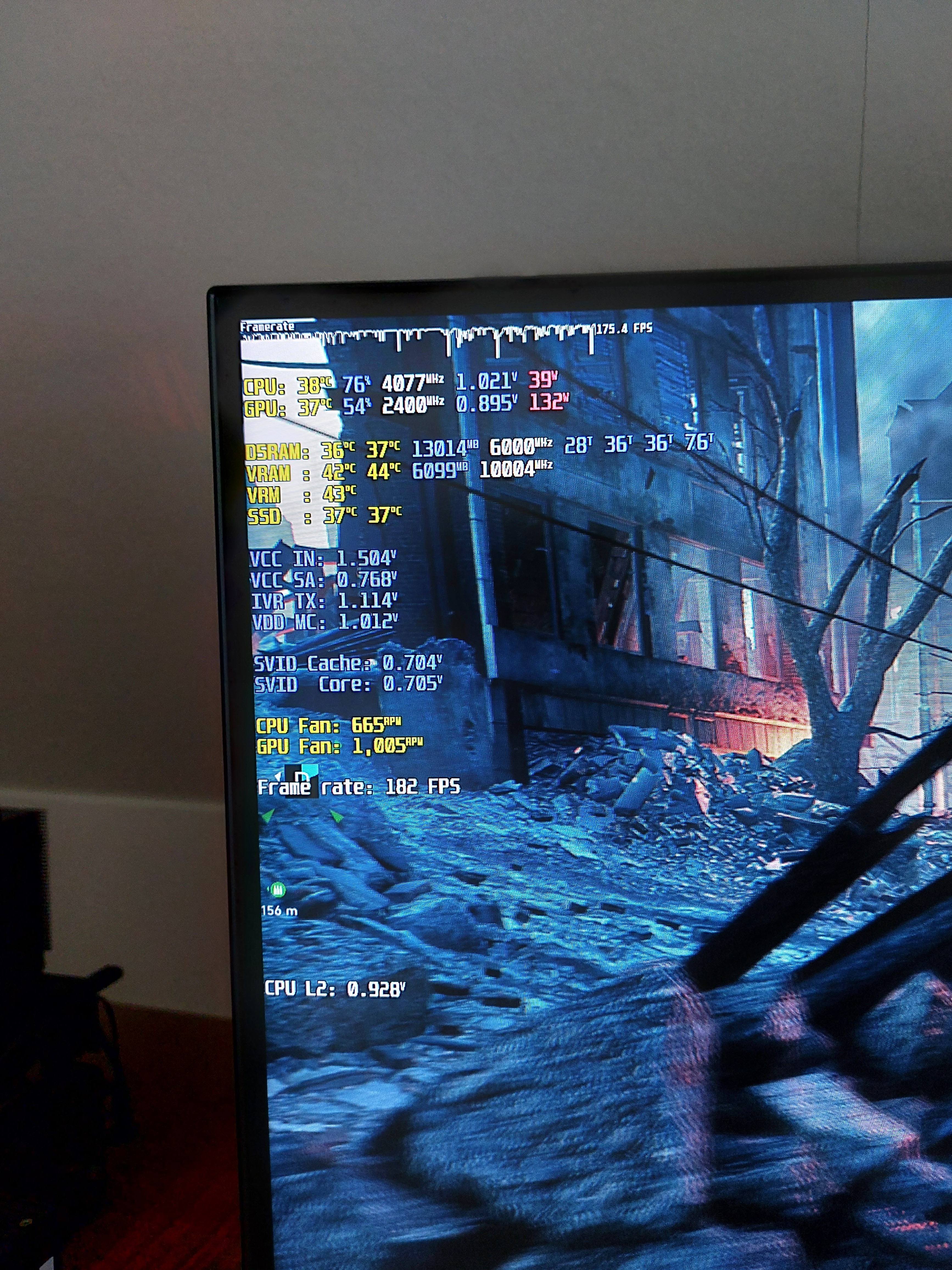

Screenshot:


- 12 E-cores + 1 P-core (12x4.0ghz@0.920 Volt + 1x5.0ghz@1.005 Volt)
Het CPU verbruik is rond de 38-39 Watt.
De max temp na een uur lang gamen is 38-39 graden.
Hier heeft de framerate van Battlefield 5 een fluctuerende lijn tussen de 170 en 180 fps, duidelijk trager)
Screenshot:


- 12 E-cores + 8 P-cores (12x4.0ghz@0.920 Volt + 8x5.0ghz@1.005 Volt)
Het CPU verbruik is rond de 80-90 Watt.
De max temp na een halfuurtje gamen is 42 graden. (erg veel cores, weinig werk = niet veel hitte)
Hier heeft de framerate van Battlefield 5 afentoe een hikje/framedrop, blijft wél op 240 fps (Met 8 P-core en 12 E-cores aan)
Screenshot:



Uit de 3 bovengenoemde scenario's is op te maken dat het voor gaming het meest slimme is om alléén de 8 P-cores te gebruiken.
Máár de E-cores daarbij ook ingeschakeld houden kán dus evengoed wél prima.
Er zijn namelijk veel mensen die de e-cores liever niet uitschakelen om extra power te hebben voor andere taken dan gaming.

Mooiste zou zijn als je ze in Windows zou kunnen in en -uitschakelen ipv dat je terug moet naar de bios.


Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:
Update 21-11-2023:

Er is een GENIALE oplossing hiervoor!!!
Het programma 'Process Lasso'
(Deze was voor mij onbekend tot ik 9-11-2023 een reactie kreeg van 'Flaxms', bedankt!!!!!!)

Met dit programma kunnen processen worden toegewezen aan bepaalde cores van de processor.
(Dat kan dmv 'CPU-Affinity' en 'CPU-Sets')
Aan elk proces kan ook een 'Priority' gehangen worden.

Zelf heb ik het volgende ingesteld:
- Alle standaard processen in Windows laten lopen op de E-cores. (dmv 'CPU-Affinity' en 'CPU-Sets')
- Game laten lopen op de P-cores. (dmv 'CPU-Affinity' en 'CPU-Sets')
- Er zijn enkele processen NIET te regelen, deze dus laten staan.
- 'CPU-Priority' => 'High' voor games.
- 'CPU-Priority' => 'Idle' voor alle overige processen die lopen.

Door de bovenstaande instellingen toe te passen heeft de game dus altijd 'voorrang' op andere processen.
Ook is het mogelijk om meerdere profielen aan te maken,
bijvoorbeeld voor gaming of normaal gebruik.

Dankzij dit programma is het NIET MEER NODIG OM CORES UIT TE SCHAKELEN IN DE BIOS!!!! Je kunt via Process Lasso alles ZELF regelen vanuit Windows!!!
(Vergeet niet dat undervolten nog steeds belangrijk is en een MUST is..)

Zelf heb ik afgelopen week aan aantal scenario's uitgetest, waaronder de 3 onderstaande.

(In de bios gewoon alle e-cores ingeschakeld)
- Via Process Lasso alle standaard processen in Windows laten lopen op 4 E-cores. (Gaming op de 8 P-cores)
- Via Process Lasso alle standaard processen in Windows laten lopen op 6 E-cores. (Gaming op de 8 P-cores)
- Via Process Lasso alle standaard processen in Windows laten lopen op 12 E-cores. (Gaming op de 8 P-cores)


Wat ik hieruit kan concluderen is het volgende:
- Windows kan prima lopen op 4 of 6 e-cores, geen verschil.
- Zelf heb ik Via Process lasso alle standaard processen van Windows lopen op de 12 E-cores.
Gaming loopt op de 8 P-cores.
- Gaming met alle cores ingeschakeld in de bios is nu FANTASTISCH!!, omdat de processen nu op gescheiden delen van de processor lopen.
- De temp was eerst 45graden met alléén de P-cores ingeschakeld in de bios (gaf een strakke framerate-lijn)
- De Temp met ook de E-cores ingeschakeld was 42graden zonder ProcessLasso maar helaas
wel met hikjes in de framerate-lijn, (omdat Windows de processen niet goed kan verdelen tussen E en P cores).
- De temp nu is slechts !! 40 !! graden, en ook zonder hikjes in de framerate-lijn. (ProcessLasso
regeld nu de processen en kan dit klaarblijkelijk erg goed).
- Het opgenomen vermogen is max 60 Watt!

Oke, reken even met me mee, het gaat hier over een ontembaar heethoofd, de 14700k:
- 40 graden tijdens het gamen, ja, je leest het goed, het is echt maar 40!!!
- Met luchtkoeling.
- GEEN waterkoeling nodig.
- Daarbij ook nog eens gamen in absolute stilte!! GEEN geluid van de ventilator, deze loopt op
slechts 650 rpm.
- 53-60Watt Verbruik.
- Met de bovenstaande punten ook nog eens 240fps zonder hikjes in de framerate.
- Uitschakelen van e-cores is niet meer nodig dankzij ProcessLasso!

Deze processor is GE-NI-AAL ~~~!! (Als je m maar op de juiste manier behandeld)

Process Lasso scheelt me uiteindelijk 5 graden in temperatuur.
Was 45gr is nu max 40gr tijdens LOAD!

Alleen 8 p-cores via de bios ingeschakeld = 45 graden tijdens load.
Alle cores via de bios ingeschakeld ZONDER bemoeienis van Proces Lasso = 42 graden tijdens load.
Alle cores via de bios ingeschakeld MET bemoeienis van Proces Lasso = 40 graden tijdens load.


Conclusie:
- De 14700k is een processor waarbij het extreem loont om te undervolten.
- Opgenomen vermogen is zeer laag!!
- De 14700k is na undervolten ZEER goed koel te houden, zelfs met luchtkoeler op lage rpm!!
- De 14700k is een GE-WEL-DIGE aankoop ondanks alle negatieve reviews...
- Dit geldt alléén als je gaat undervolten, anders heethoofd en energievreter...
- Gebruik Process Lasso om de Windows processen op de E-cores te laten lopen met 'idle' priority.
- Gebruik Process Lasso om gaming op de P-cores te laten lopen, met 'high' priority.
- Als je om lage temps geeft, zal je erg blij worden van een 14700k (met undervolt).
- Als je de hele mikmak (dus incl videokaart) undervolt heb je een systeem wat
bloedstollend snel is ÉN weinig vermogen gebruikt ÉN onhoorbaar stil is.


Voor de enthousiastelingen nog de beloofde lijst met een aantal aanpassingen
die ik heb gedaan in de bios en Windows 10:

Bios instellingen (Asus) moederbord:
- C-state gerelateerde instellingen op auto.
- E-Cores uitzetten. (Hoeft niet meer dankzij Process Lasso)
- HT aan laten staan.
- Load line calibration op het maximale level.
- Core ratio, naar eigen wens instellen, ik heb hem zelf op 50 staan voor 5.0ghz.
- Allcore sync aanzetten.
- Core voltage op manual en override zetten.
- Global Core SVID Voltage op manual zetten.
- Cache SVID voltage op manual zetten.

in de bios ingestelde voltages:
- Core voltage P-cores (verschilt per chip) bij mij is 1.005 Volt de laagst stabiele waarde voor 5ghz.
- Core voltage E-cores (verschilt per chip) bij mij is 0.930 Volt de laagst stabiele waarde voor 4ghz.

- VCC IN: 1.50 Volt (Input voltage)
- VCC SA: 0.78 Volt (System Agent)
- VDD MC: 1.00 Volt (Memory Controller)
- VDDQTX: 1.15 Volt (IVR transmitter)
- Global Core SVID Voltage: 0.700 Volt
- Cache SVID voltage: 0.700 Volt

Windows instellingen:
- Windows update naar laatste versie
- Xbox gamebar = OFF
- Windows game mode = ON
- Hardware-accelerated GPU scheduling = ON
- Control flow guard = OFF
- Disable full-screen optimizations = ON
- Origin in Game = OFF
- BFV.exe set to high performance
- Inspectre tool (Spectre en Meltdown uit))

De laatste is wel wat tricky, omdat je dan minder 'veilig' bent.


Ik snap dat deze review een 'huh' moment geeft, maar dat is ook precies de reden dat ik hem schrijf en plaats... Met wat effort kán het dus makkelijk anders dan de standaard reviews aangeven ;-).

Op de standaard bios settings is het idd een energieslurpende tank die veels te warm wordt,

Maaaarrrr, als je de processor nét dat beetje extra aandacht geeft wat bij nodig heeft,
wordt je rijkelijk beloond met een zeer laag verbruik, een lage temperatuur, lage fanspeeds
En natuurlijk het belangrijkste van alles, ONHOORBAAR tijdens het gamen!!!!
Dit terwijl het systeem evengoed bloedsnel is...
En nog klein ook ;-)





Hieronder een oude update waarbij ik nog niet heb getest met Process Lasso.
Dit zal ik ergens in de komende weken nog een keer doen.

Update 08-11-2023:
Ik krijg een aantal vragen in DM's en een reactie waarom geen 5.5ghz.
Bij deze en kleine update voor de waaghalzen:

De 14700K op 5.5ghz all-P-core heeft een voltage nodig van 1.130v nodig om te blijven lopen.
De max temp daarbij is 51-52gr (Fanspeed is 650 rpm = Onhoorbaar)
Het verbruik is gestegen naar 65-70 Watt.

De temperaturen vergeleken van de 12700k, 13700k en 14700k:
12700k @ 4.5ghz heeft 1.050 Volt nodig, werd max 52gr (Na een uur lang Battlefield 5)
13700k @ 5.0ghz heeft 1.035 Volt nodig, werd max 52gr (Na een uur lang Battlefield 5)
14700k @ 5.5ghz heeft 1.130 Volt nodig, wordt max 52gr (Na een uur lang Battlefield 5)

Hieruit is te concluderen dat als je de hitte gelijk wil houden, er elke keer 500mhz bij kan.
Voor mij is 5.0ghz mans zat, dus heb de 14700k daarop lopen.

Succes en gegroet!

Niels..
