Eaton 5PX Gen2

Voor het werk deze UPS mogen installeren bij een klant. Het gewicht en verpakking is even slikken maar het apparaat is een ware investering in veiligheid voor kritieke systemen. In tegenstelling tot de eerste generatie (pestherrie ventilator) is deze standby stil, op accu licht hoorbaar. De unit is uitbreidbaar met verschillende kaarten (netwerk of temperatuur/vochtigheid of serieel. Tevens is de unit van USB aansluiting voorzien en EPO (Emergency Power Off) welke bij oplevering is overbrugt. Grote voordeel is dat software updates via netwerk of USB kunnen zonder de unit van power te onderbreken.

De unit is beschikbaar vanaf 1.0kVa t/m 3.0kVa en is tot 4 EBM (External Battery Module) uit te breiden welke de runtime gigantisch vergroot. Al heb ik hem zelf niet hoeven betalen is de prijs stevig maar naar mijn mening meer dan waard.


Levering
Heb helaas geen foto's van de levering, maar gezien het enorme gewicht van de basisunit wordt deze op een pallet geleverd. Ook wordt sterk aanbevolen deze met 2 personen te tillen. Bij de levering zit de hoofd-unit, aansluitsnoer, USB-kabel, rackmount-kit en documentatie.

Voorzijde UPS

(Bron: Eaton)

Achterzijde UPS

(Bron: Eaton)

LET OP bij de levering dat je de een 'verse' UPS / EBM krijgt. Er zit een sticker op de verpakking met een datum "Recharge by". Hiermee garandeert Eaton de ideale levensduur van de UPS/EBM. Eaton heeft op hun website uitgebreide uitleg hierover. (klik hier)

Installatie EBM
De EBM (External Battery Module) wordt tevens op een pallet geleverd en aangeraden wordt ook om deze met 2 personen te tillen. In de verpakking tref je een EBM, datakabel/DC-verbindingskabel. Op deze UPS kunnen maximaal 4 EBM's worden aangesloten welke de runtime explosief vergroot, dus niet het aangesloten vermogen dat is afhankelijk van de UPS. Op onderstaande grafiek kun je zien wat de bijdrage van één of meerdere EBM's doet:


(Bron: Eaton)

Plaatsing
De unit(s) zijn, groot en zwaar. geschikt voor (zoals bij deze klant) in een kast op de vloer met blokken hout tussen de units voor warmte-afgifte. Alle onderdelen de UPS en EBM zijn geschikt om in een ServerRack te monteren, de railkit is meegeleverd. Tevens is de mogelijkheid de unit op zijn zij te plaatsen. Ivm levensduur van de accu's adviseert Eaton de unit en EBM maximaal 25'c te houden.

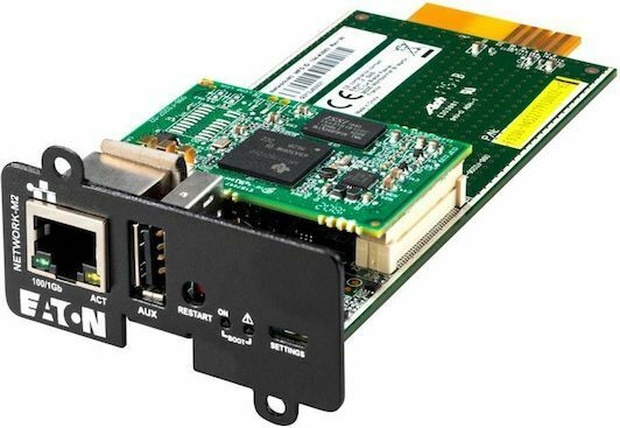

M2 Gigabit Ethernet kaart
De unit is echt compleet met het plaatsen van een M2 Gigabit ethernet kaart. Deze uitbreidingskaart kan in de achterzijde in een daarvoor bestemd slot gestoken worden. De kaart is ook in een uitgebreide uitvoering beschikbaar met temperatuur- en vochtigheidssensor, of indien gewenst een MOD-buskaart.



De netwerkkaart beschikt over een webinterface waarbij de gehele UPS gemonitord en bediend kan worden. Het opgenomen vermogen, de verwachtte runtime, alles is inzichtelijk. Ook is de mogelijkheid SMTP of E-mail meldingen in te stellen. Het grote voordeel van de kaart is dat je via het netwerk soft- en firmware updates kan uitvoeren, dit zonder de UPS te onderbreken.

De beide units
Hierbij een foto van de voorzijde van de beide units liggend op de vloer gescheiden met blokken hout ivm warmte.


(Bron: Eigen foto, toestemming client)

Het display kan worden gedraaid indien de unit op de zij geplaatst wordt. Onder het display zitten knoppen om op vrij simpele wijze basishandelingen en checks uit te voeren met de UPS en/of deze in/uit te schakelen.

De bovenstaande combinatie van 5PX2200GEN2 icm 1 EBM is in staat 4-5 uur van backup te voorzien bij stroomuitval. Na uitval en bijna lege accu is deze in enkele uren weer opgeladen.

I.v.m. hoge inschakel piek minimaal op een installatie automaat (meterkast) B16 aansluiten. Bij gebruik van meerdere EBM's of zwaarder model wordt C16 aanbevolen als installatie automaat.

Bij het inschakelen volgt er een snelle setup uit waar je diverse instellingen kunt selecteren. Ook voert de UPS automatisch een complete test uit van zichzelf maar ook van de aangesloten EBM, eventuele fouten worden weergegeven op display. Na de installatie kan deze, indien geïnstalleerd via de netwerkkaart en/of USB/RS323 worden geconfigureerd via software wat de installatie makkelijker maakt.

Online UPS
Het voordeel van deze "online" UPS is dat de spanning altijd over de accu's loopt samen met AVR (Automatic Voltage Regulation) zodat kritische apparatuur beschermd worden tegen dip- en pieken van het stroomnet. Een "Offline" accu schakelt in enkele milliseconden over op de accu, veelal heeft dit principe geen AVR. AVR heeft de mogelijkheid min/max voltage in te stellen en de kwaliteit van het net.

De UPS is beveiligd tegen overbelasting, alle versies hebben een maximale aansluitwaarde MAAR ook een minimale afname. Kijk in de specs van Eaton wat minimaal/maximaal is qua aansluiten.

Voordeel t.o.v. Gen1
Stilte! De Gen1 maakte de ventilatoren echt een pestherrie. Nu zal met een gemiddelde server het geluid wel meevallen voor het MKB is hij in een dichte kast goed hoorbaar. De Gen2 kun je bijna als nachtkastje gebruiken, deze maakt amper geluid met de ventilator. In UPS actieve modus zijn de fan's wel hoorbaar maar staat niet in verhouding tot de Gen1 welke het letterlijk 'uitgilde'.

Bijkomende voordelen zijn dat de UPS aan de recente regelgeving voldoet.

Nadeel t.o.v. Gen1
Formaat. De Gen2 is beduidend langer, qua hoogte gelijk 2U, het voordeel is wel dat de Gen2 in de basis een langere runtime heeft.

Accu's vervangen
De Gen2 geeft zelf aan wanneer de accu's vervangen dienen te worden op basis van de zelftest en/of leeftijd. Gemiddeld genomen gaan de accu's 3-5 jaar mee waarbij Eaton 5 jaar toch echt als maximum hanteert. De accu's zijn zelf, hotswap te vervangen en er zijn vervangende accu-packs verkrijgbaar. De EBM moet geheel worden vervangen of door een specialist welke de behuizing open maakt en de accu's vervangt.

Zelf accu's vervangen kan ik NIET aanraden, al is het mogelijk en wellicht goedkoper dan nieuw pack. De accu's zitten in serie maar ook parallel verbonden welke een LEVENSGEVAARLIJKE DC spanning van 72V geven met vrij hoog (Ah) Ampere-Uur. Ik heb geen ervaring met zelf vervangen van accu's en ben handig genoeg om met de veiligheid in acht genomen deze te vervangen, geen idee of het gaat werken en de hoofdunit dit accepteert.

Overige aansluitingen



AC IN
Stroomaansluiting afhankelijk van grootte UPS is dit een C13 of C19. (afbeelding toont C19)
USB
Hiermee kan de UPS verbonden worden met een server/PC/raspberry pi (met netwerk UPS image), tevens kan hiermee de UPS geupgrade worden met soft- en firmware.
RS232
Dataverbinding
Relay
-Niet in gebruik - mogelijkheid tot aansluiten externe uitlezing potentiaal vrij contact.
EBM Connector
Hierop kan een EBM worden aangesloten. Vanuit de EBM kunnen extra EBM's worden doorgelust tot maximum. De EBM voedingskabel is dik en stug en wordt alleen bij een EBM geleverd.
Card slot
Geschikt voor uitbreidingskaarten van Eaton zoals eerder omschreven.
EPO
Emergency Power Off, welke in geval van een noodgeval de UPS onderbreekt van het leveren van spanning. Denk hierbij aan brand, elektrocutie of overige noodgevallen waarbij direct de levering van spanning moet worden onderbroken. Dit gaat direct in tegenstelling tot het uitschakelen van de UPS. Hiervoor kun je een aparte noodknop (NC) aanschaffen, zelf knutselen (Eaton heeft drukknoppen met raampje) of op potentiaal-vrije uitgang aansluiten van een alarm/brand/whatever systeem.
GROUP 1/2
Via de bediening onder het display kunnen groepen worden in- of uitgeschakeld worden. Via USB met software kan het worden geregeld of via een insteekkaart.

Onderhoud
Geplaatst in een serverruimte of afgesloten ruimte heeft de UPS eigenlijk geen onderhoud nodig, indien de plaatsing in een ruimte is met stof is het aan te raden een "hotswap bypass" te plaatsen. Hiermee kan naadloos worden geschakeld via het net (of tijdelijk aangesloten UPS) waarmee de hoofdunit uitgenomen kan worden. Het enige wat je kan doen is de unit spanningsloos maken en de kap verwijderen waarna je met luchtdruk (blokkeer wel de fans ivm DC spanning die je anders genereert) en blaas stof eruit.
PAS OP ZOLANG ALS DE ACCU'S AANGESLOTEN ZITTEN BLIJFT ER GEVAARLIJKE DC SPANNING IN DE UNIT AANWEZIG: RAAK NIETS AAN EN BIJ TWIJFEL LAAT EATON OF GECERTIFICEERD BEDRIJF HET ONDERHOUD DOEN. Afkoppelen van de interne accupack kan, maar houdt er rekening mee dat je instellingen kan verliezen van de UPS, een eventuele netwerkkaart behoud zijn settings. Na afkoppelen moet je de setup opnieuw doorlopen.

De EBM heeft geen bewegende onderdelen of fans en is echt onderhoudsvrij.

Kwaliteit/levensduur
Hierover kan ik nog niet veel zeggen, behalve dat deze unit nu op dit moment van schrijven bijna 2 jaar draait naar volle tevredenheid. Als de levensduur gelijk is aan de Gen1 dan zouden de accu's/EBM 5-7 jaar vol moeten houden. Om de levensduur te verlengen kan je tussendoor de stekker eruit halen waardoor je volledig op de accu's draait en ze erna weer oplaadt.

Is de unit het geld waard? Al heb ik hem zelf niet hoeven betalen is het antwoord 2-delig. Ja als je een stille, stevige UPS wilt met (extreem) lange backup tijd bij stroomuitval. Nee als je geen EBM gaat aansluiten, dan zijn er goedkopere goede alternatieven verkrijgbaar met soms betere runtime met 1 hoofdunit.

Geschikt voor thuis? Ja hoor, wel decadent aangezien de prijs voor de hoofd-unit rond de 1450 euro begint zonder EBM. Voor het MKB absoluut.
