Mijn eisen en wensenlijstje
Bij mijn nieuwe woning was ik op zoek naar een degelijke deurbel die niet alleen als intercom kon dienen maar ook een relais zou kunnen schakelen, geen afhankelijkheid zou hebben van een (betaalde) cloud dienst en ik wilde hem kunnen koppelen aan mijn lokale opslag, in dit geval een Synology met Surveillance Station.
Tevens wilde ik van mijn 12V trafo af in de meterkast en zowel in mijn woning als in mijn overkapping achter in de tuin wilde ik een Gong mogelijkheid hebben als ik een keer mijn mobiel niet bij mij zou hebben.
Een andere eis was dat ik hem persé niet op de Wi-Fi wilde hebben ivm betrouwbaarheid en snelheid van de verbinding en hij moest een continu voeding mogelijkheid hebben om niet met batterijwissels te zitten (zijn natuurlijk altijd leeg als ik er net even geen tijd of zin in heb gehad en er dus toch iemand aan de deur staat).
In het kort dus:
- Mogelijkheid tot schakelen van een relais.
- Geen cloud dienst afhankelijkheid.
- Mogelijkheid tot lokale opslag dmv NVR/Synology Surveillance Station.
- Eigen voeding zonder trafo.
- Koppelen van meerdere Gongs, liefst bedraad.
- Power over Ethernet ivm aanwezigheid van CAT6 bekabeling.
- Fibaro / Home automation compatibel.
Dan is de spoeling eigenlijk best wel dun en na wat sites en modellen bekeken te hebben kreeg ik het meeste vertrouwen in een Doorbird, zeker omdat zij een jarenlang track record hebben op intercom systemen voor hele appartementen complexen tot een enkele woning en omdat zij dus ook aan echt elk ander punt van mijn eisen en wensen lijstje voldeden.
Vorige week via marktplaats voor een mooie prijs een hagelnieuwe nog verzegelde Doorbird D1101V kunnen bemachtigen ivm een faillissement. Een fors stuk goedkoper dan de retail prijs bij Doorbird zelf wat in mijn geval gelijk 1 van de nadelen deels heeft "opgelost".
Kleine
spoiler op het eindoordeel: Want hij kan echt een hoop maar €550,- voor een thuis intercom is wel echt serieus veel geld al heb ik zelf geen goedkopere kunnen vinden die aan mijn lijstje kon voldoen. Als je dus geen concessies wilt doen en je het budget beschikbaar hebt is dit absoluut een goede koop.
Uitpakken en installeren
De Doorbird komt in een spierwitte volledig gesloten doos met een zegel. Eenmaal open zit alles keurig netjes stevig ingepakt en leveren ze een standaard stekker mee met een setje kabels, geschikte schroevendraaier(tjes), een handleiding, en een pasvorm met afmetingen voor de te boren gaten en een envelope met je unieke apparaat details (MAC adres, login en password zowel geschreven als in QR-code vorm).
/m/52763/1PAm9Hp0oBB23Z2fNpbdFy8b29toODe4bSGmzRcRW7hqukCHXl.png?f=620xauto)

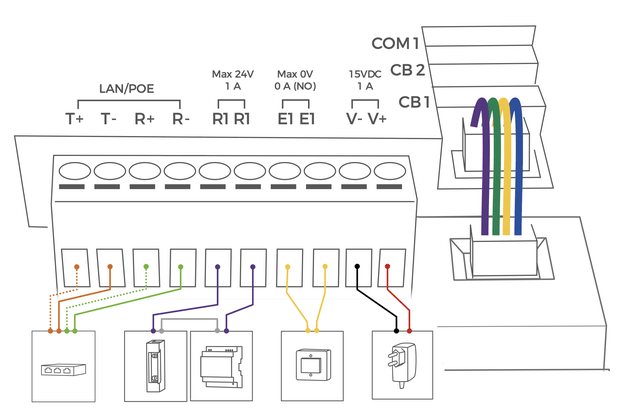

De handleiding is duidelijk en in vier talen beschikbaar; Engels, Frans, Spaans en Duits natuurlijk. Wat direct opvalt is dat de deurbel dus geen standaard RJ45 aansluiting heeft en ook geen kleine voeding stekker heeft maar er zit in dit geval een kleine 10-polige adapter bij van 4 bij 0,5 cm waarmee je door middel van schroefjes de aders 1 voor 1 kan aandraaien.
Het aansluit schema is duidelijk toegelicht in de handleiding. In principe kan hij met 4 aders van een CAT5 kabel al online gebracht worden mits je hem direct aansluit op een PoE switch of injector.
Heb je geen PoE dan komen er 2 aders bij en kan je de bijgeleverde adapter en stekker gebruiken om hem in een regulier stopcontact aan te sluiten naast dus de 4 aders die dan als data verbinding zullen dienen.
Dan heb je nog 2 aders om een max 24v relais te schakelen en de laatste 2 aders om een knop/schakelaar aan het relais te koppelen.
Zelf heb ik de 4 aders van een CAT6A kabel direct in een PoE switch poort en ik heb 2 aders voor een 24V relais schakeling aangesloten. Het is even frommelen om alles in de behuizing te krijgen want het luistert allemaal best wel nauw en de plaatsing van de adapter bijna aan de onderzijde van de deurbel waar ook tevens de kabeldoorvoer zit had eigenlijk iets handiger gemogen maar met een beetje geduld kostte het mij al met al ongeveer 30 minuten van gaten boren tot kabels aansluiten en dichtschroeven.
De installatie voltooien
Bij het juist aansluiten van de bekabeling en de unit dus van stroom te voorzien hoor je binnen een aantal seconden een luide toon en een stem die je verteld of de Doorbird succesvol een netwerkverbinding heeft op kunnen zetten of niet. In het laatste geval dien je dus de bekabeling te controleren

.
Hier zat het in 1 keer goed en kreeg ik dus te horen dat hij succesvol was verbonden.

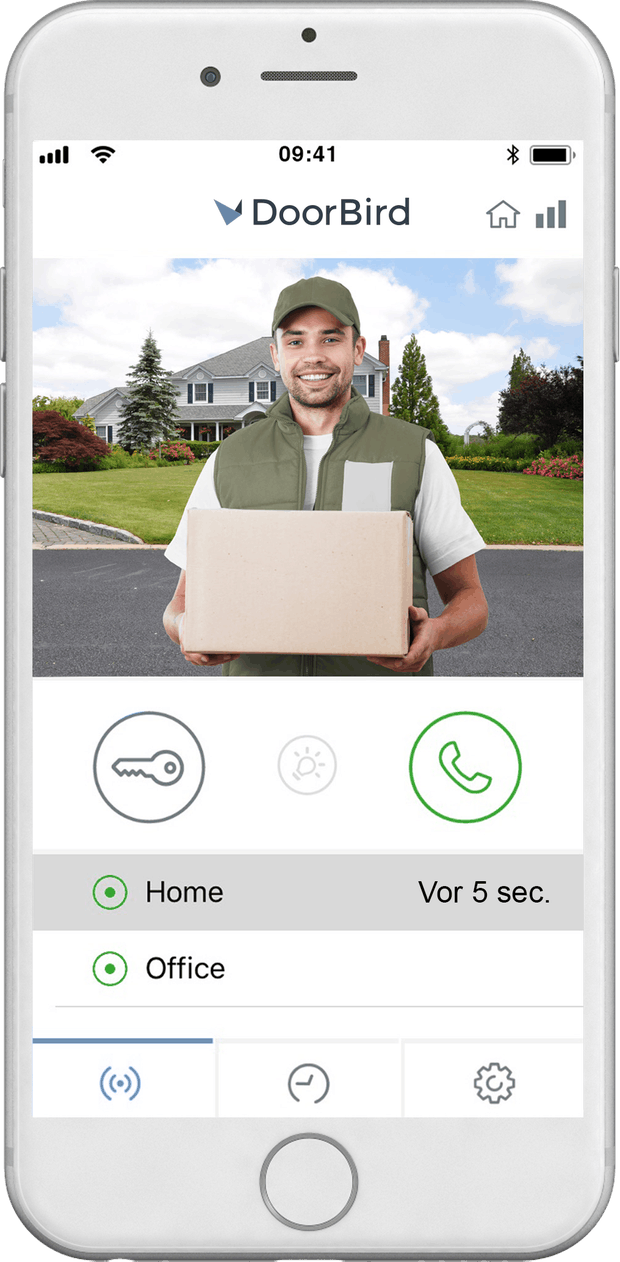

De envelope met de apparaat gegevens kan open gemaakt worden en je begint met de Doorbird app te installeren vanuit de App Store op iOS of uit de Google Play Store.
Als je die opent zijn er op de bodem 3 opties; van links naar rechts: camera's - geschiedenis - settings .
In Settings kan je bovenin een apparaat toevoegen middels userid en password of door de QR-code te scannen.
Hierna heb je gelijk beeld en werkt de deurbel middels push notificaties naar je telefoon.
Je kan nu onderin de app dus camera selecteren om het live beeld te zien, op datzelfde scherm kun je nu de IR-Leds handmatig aan schakelen voor 180 seconden, een deur of hek openen door het relais te schakelen (als je die hebt aangesloten) of om de intercom/spraak te starten.
Noem het simpel of summier, ik vind het vooral duidelijk en het doet wat het moet doen

.
De “geschiedenis” (middelste button onderin het scherm) laat je snapshots zien die in de gratis Cloud van Doorbird staan. Tot een max van 50 foto’s of dagen en per deurbel. Upgraden naar Cloud Pro kan, dan kan je een hogere resolutie terug zien en volgens mij ook bewegend beeld maar maak ik geen gebruik van omdat hij aan mijn Synology hangt.
Ik zal verder niet alle settings behandelen want dat zijn er echt gewoon teveel maar de belangrijkste even op een rijtje :
- De camera heeft IR-Leds welke je dus handmatig kan schakelen al doet hij dit automatisch op basis van de hoeveelheid licht op de sensor, ik heb het nog niet handmatig willen schakelen sinds k hem in gebruik heb.
- Je kan externe compatible apparaten koppelen zoals een extra relais module of dus 1 of meerdere UTP Gong's. Ik heb er 2 aangeschaft. 1 Hangt nu middels CAT6A in mijn meterkast en de ander in de overkapping in mijn tuin. (Wederom te koppelen middels het scannen van een QR-code en vervolgens kan je de gong toon kiezen en de hardheid van de tonen)
- Er zijn tijdschema's aan acties te verbinden. Je kan het relais schakelen bijvoorbeeld alleen toestaan tussen bepaalde tijden of een HTTP(s) call koppelen bij het indrukken van de deurbel om bijvoorbeeld in Fibaro weer een scene te starten of in Synology Surveillance Station een snapshot van de camera te maken op dat moment.
- Geofencing is in te stellen en ook daar is een relais schakeling en tijdschema op in te stellen.
- 4D-Motion beweging sensor is in te stellen of uit te schakelen.
De geofencing werkt trouwens erg goed. Minimale afstand/radius is 100m en ik heb als test mijn deur als relais schakeling actie toegevoegd en als ik inderdaad in het radius gebied kom dan schakelt de deur bijna instant.
Ook de 4D-Motion doet zijn werk goed en is in te stellen met een minimale afstand van een 0.5m tot 6m.
Voor de diverse acties kan je ook push notificaties aanzetten en tijdschema's instellen.
Fibaro en Synology mogelijkheden
Nu we al weten dat dus de PoE werkt voor zowel data als voeding, we geen cloud dienst nodig hebben voor de werking van de deurbel, er 2 gongen op zijn aangesloten en mijn relais (in dit geval een deur) is aangesloten en te schakelen is blijft het Fibaro/Synology hoofdstuk nog over.
Ik zal beginnen met
Fibaro. Ik ben in het bezit van een HomeCenter 3 en daar is een Doorbird QuickApp voor beschikbaar. Deze is te installeren op Fibaro en vervolgens geef je een userid/password op met het IP adres en een beschrijving van je device en de QuickApp maakt de nodige devices aan binnen Fibaro.

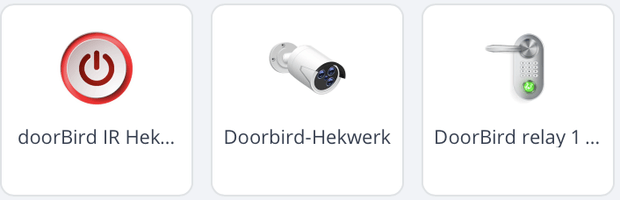

Dat zijn dan de camera zelf, de IR-Leds schakeling en de relais schakeling. 3 devices dus:
/m/52763/1PAmGXfg0KfqufSJ2GLGo9GfENk2jcce6cT7GQBmTPnFGziryc.png?f=620xauto)
Deze devices zijn nu met de hand te tripleren of je kunt ze verwerken in scenes.
Het beeld van de camera is in de Yubii app direct beschikbaar en je zou dus ook de IR-Leds aan kunnen zetten of de deur kunnen openen. Je kan hem niet bedienen als intercom, je kan dus niet praten of audio horen.
Ik gebruik het voornamelijk als overzicht camera op mijn iPad waar ook het hele huis qua lichten en scenes op bediend word. Zodra er aangebeld wordt schakelt hij automatisch naar de Doorbird app.
Verder heb ik een aantal scenes gemaakt om op een vaste tijd het relais te schakelen bijvoorbeeld en bij het indrukken van de deurbel ook een buitenlicht te schakelen. Dat heb ik gedaan door een HTTP(s) call aan de deurbel actie te schakelen in de Doorbird app en die HTTPs call roept dus een scene aan in fibaro middels https://<fibaro-ip>/api/scenes/<scene-id>/execute .
Doorbird biedt aardige howto's via hun eigen site aan , gebaseerd nog op HomeCenter 2 maar prima zelf te vertalen naar HomeCenter 3:
Connect Doorbird to Fibaro howto
Als je wilt weten hoe ik middels Doorbird en Fibaro mijn toegangshek automatisch schakel middels geofencing neem dan een kijkje op het Fibaro sub-topic op het forum en dan mijn post hieromtrent:
Doorbird, Fibaro en een toegangshek
Dan nu de koppeling naar mijn Synology Surveillance Station.
Doordat ik al twee camera's had en Synology standaard maar 2 camera's toestaat op mijn NAS moest ik eenmalig een licentie bijkopen voor €45,- . na aankoop was de licentie direct beschikbaar en heb ik de Doorbird gekoppeld wederom via een Howto van Doorbird zelf:
Connect Doorbird to Synology howto
Ook deze handleiding is weer heel duidelijk en spreekt voor zich.
In het voorbeeld maken zij een actie op een handeling van een keypad maar in mijn geval is dat dus "indrukken van de deurbel" -> maak 2 snapshots met 5 seconden ertussen.
Daarnaast neemt mijn Synology continu op en detecteert hij beweging zodat je in de DS Cam app op acties kunt zoeken.
Ik bewaar alle beelden en snapshots 60 dagen en deze gaan ook in een Hyperbackup job naar een andere NAS 150km bij mij vandaan.
Je bent wel gelimiteerd op 1280x720 in resolutie en k heb de audio stream uitgezet. Deze is te ontvangen door Synology maar zodra er dan aangebeld wordt en je wilt de intercom starten in de Doorbird app dan geeft deze aan dat de audio stream al in gebruik is en moet je dus via Synology schakelen. Dat vond ikzelf vervelend en dus geen optie. Ik sla dus wel alle beelden op maar geen audio.
Ik ben al met al zeer te spreken over de Doorbird en zijn mogelijkheden qua integratie met Home Automation en lokale NVR mogelijkheden. In mijn geval dus Fibaro en Synology.
De beeldkwaliteit is goed maar niet uitmuntend van de camera. Een recente Ring deurbel heeft echt scherpere beelden en ook inclusief audio opname maar de afhankelijkheid van een externe betaalde cloud dienst en geen relais kunnen schakelen deden mij toch kiezen voor een Doorbird.
Mocht je vragen hebben stel ze dan gerust, ik zal mijn best doen deze te beantwoorden of iets te verifiëren voor je.
