Ecowitt WH51 Grond-vochtigheidsmeter

Ecowitt WH51 Grond vochtigheids-sensor/meter (multi-kanaal)
Review/Beleving/"How to", Tech. niveau: Simpel, bijgewerkt: 14-04-2023 (Change log)
Geschatte leestijd is 28-35 minuten (zonder de foto's/plaatjes met evt. tekst).

Change log

27-02-2023:Toegevoegd hfdstk "Overbrengen van ziektes bij wisselende contacten" (hoe kon ik het vergeten ).
Begin English translation:
25-03-2023: Text adaptations so that the Google translator with Chrome browser",
.................... set to translate webpages from Dutch to English, does not make any dumb translations.
....................Translation can lead to "Broken English" phrases, but it is still clear what is meant.
27-03-2023: With the Firefox browser you can use the "TWP" add-on for Google translation.
................... Less accurate translation alternative for this review text: Firefox browser and
................... "free" (to-)Deepl add-on for marked text.
End English translation.
14-04-2023: tekst bij foto 25 uitgebreid .
25-03-2025: uitbreiding van 8 naar 16 stuks WH51(L)'s aan te sluiten op meerdere gateways.
30-03-2025: Kalibreer foto(s) toegevoegd en tekst hierover wat verduidelijkt.
....................Foto 10 (handleiding) vervangen door een scherpere versie.
02-04-2025: Bouw voor WH51 je eigen LoLa868 Mhz ontvanger met een ESP32 microcontroller
.
Terug naar Inhoudsopgave bovenaan
.

Introductie

Ecowitt is het "Retail Customer Branch" onderdeel van de fabrikant "Shenzhen Fine Offset Electronics Co., Ltd.", kortweg FOSHK eigen merk. Reseller/Rebranders van FOSHK producten zijn o.a. Weatherspares (in de UK), Ambient, Misol, Pantech, GARNI en Froggit (en nog veel meer). Ook het Nederlandse Alecto verkoopt een aantal FOSHK producten onder zijn eigen naam. Voor de uitwisselbaarheid van deze verschillende merken wordt aangeraden de review van de GW2000 te lezen (zie link verderop).

Standalone” heb je NIETS aan deze WH51 grond-vochtigheids-sensor (meter). Maar via het draadloze 868MHz signaal stuurt de sensor/meter vanaf buiten of binnen en indien nodig over een grote afstand, deze informatie door naar een 868MHz Ontvanger (ster-netwerk). De 868MHz Ontvanger kan een simpel LCD-display zijn (voor max. 1 WH51). Andere 868MHz Ontvangers zijn Consoles met eventueel Wifi of Gateways met Wifi en/of LAN (RJ45) aansluiting (max. 16 WH51(L) sensoren). Dit soort 868Mhz Ontvangers kan dan via de Wifi/LAN de gemeten data van de WH51 sensor/meter doorgeven aan jouw LAN-thuis-netwerk (App, WebUI, Smarthome, et cetera) en/of aan een Weather/Weer-website op het internet (=Cloud). Bijvoorbeeld de "Ecowitt.net" site.

Je hebt dus alleen iets aan deze sensor/meter met voor jouw de juiste 868Mhz-Ontvanger.
Over zo’n Ontvanger, de Ecowitt Gateway GW2000 is een aparte uitgebreide review geschreven. Deze GW2000 review moet je zeker lezen voordat je deze Ecowitt WH51 koopt.
Er staat ook veel algemene informatie bij deze review van de GW2000. Zie:
Ecowitt GW2000 Gateway LAN/Wifi with Barometric, Temperature, Humidity review door Antonio di

Foto 01: De Ecowitt WH51.


Zijn de foto's tussen de tekst niet scherp (is vooral bij scherm-afdruk/tekst) dan kun je ze achteraan "los bekijken" en scherp uitvergroten. Achteraan staat nog een paar extra foto’s.

Voor een grondvochtigheidsmeter met het draadloze Zigbee protocol verwijs ik naar een andere review van mij. Zie:
Haozee Zigbee grondvochtigheid-/temperatuur-meter review door Antonio di
.
Terug naar Inhoudsopgave bovenaan
.

Levering

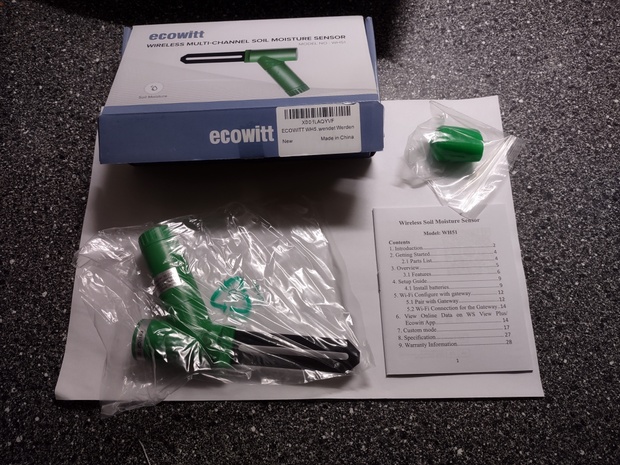

Foto 02 hieronder: WH51 omvang levering.


Wat wordt er nu uiteindelijk geleverd:
– Doosje met productinformatie.
– Een groene buismodule met zwarte voeler (sensor/sonde).
– Een installatieboekje op papier.
– Afdekdopje voor de batterij draaideksel.
Wat wordt er NIET geleverd:
– Geen AA batterij.
– Er wordt GEEN 868Mhz Ontvanger (LCD-Display/Gateway/Console) meegeleverd.
...Die moet je apart kopen of de WH51 zit in een set(je) met (o.a.) zo’n Ontvanger.
.
Terug naar Inhoudsopgave bovenaan
.

Specificaties

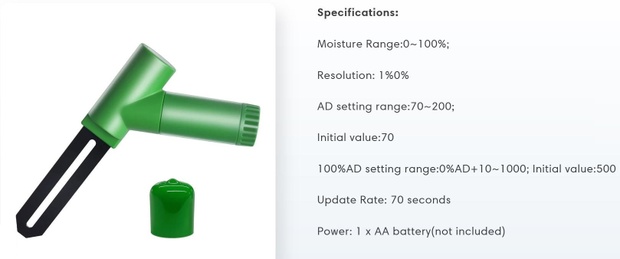

Foto 03 hieronder: De WH51 specificaties in het Engels.


In deze review staat heel vaak 868MHz, maar dit kan dus anders zijn voor jouw land/regio,
Ecowitt levert deze WH51 namelijk met de:
- EU 868MHZ frequentie
- USA 915MHz frequentie
- UK 868MHz frequentie
- Oceanië 433MHz frequentie
Deze 4 verschillende frequenties zijn NIET onderling uitwisselbaar.
Dus bijvoorbeeld een WH51 EU werkt alleen met een Gateway EU.
Op de shop.ecowitt.com moet je de juiste frequentie kiezen voor jouw land.
Op Amazon wordt het door de "originele" thuismarkt bepaald. Dus via "Amazon.com" wordt automatisch en alleen de USA frequentie 915MHz verkocht/geleverd.

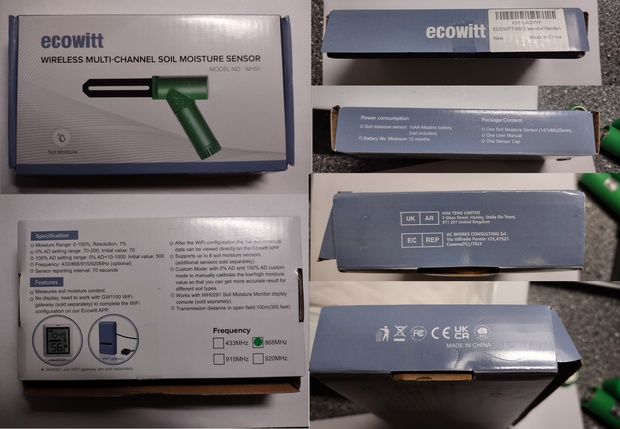

Foto 04 hieronder: Het WH51 doosje met product informatie.


Op de Ecowitt en FOSHK sites wordt NIET gespecificeerd wat voor een soort sensor de WH51 nu eigenlijk is. Naast dat deze WH51 sensor IP-66 is en een ver goed bereik heeft met het 868Mhz signaal, is het erg belangrijk om te weten of deze WH51 “Slimme” sensor capacitief of resistief is.
Volgens het uiterlijk (geen metaal aan de buitenkant van de voeler), het bij vele reviews gemelde “permanente probleemloze gebruik in de grond”, FAQ van de www.shop.ecowitt.com en contact met de www.shop.ecowitt.com, is de SENSOR capacitief.

Terug naar Inhoudsopgave bovenaan
.

Capacitieve of Resistieve slimme sensor

Waarom is het zo belangrijk om te weten of de slimme grond vochtsensor capacitief of resistief is? Je zult dan eerst moeten weten wat het verschil is. Daarnaast is het van groots belang te weten wat het nut van zo’n grond-vocht(igheids)-sensor. Moet je nu een goede slimme of ouderwets domme sensor nemen. Al dit soort “thuis gebruik” slimme sensoren, werken met stroom via adapter of batterij.

Terug naar Inhoudsopgave bovenaan

Werking slimme Resistieve sensor

Je herkent een slimme resistieve vochtsensor direct aan de metalen buitenkant van de voelers (sonde).
Meestal is de voeler 1 of meerdere (ronde) metalen pinnen. Bij de 1-pins voelers bestaat die pin uit 2 metalen delen die door een stukje plastic van elkaar gescheiden zijn. Er zijn ook U-vormige platte voelers waarop platte metalen strippen zijn aangebracht.
De sensor laat een stroompje (DC) lopen van het ene metalen deel naar het andere metalen deel. Daartussen zit aarde die de stroom goed of slechter geleid, afhankelijk van de vochtigheid van de grond. De grond werkt als een “weerstand”. Hoe meer vocht in de grond hoe beter de geleiding van stroom (minder weerstand) en hoe droger de grond des te slechter de geleiding van de stroom (meer weerstand). Kortom de sensor meet helemaal geen vochtigheid. De weerstand wordt gemeten en hier wordt de vochtigheid van afgeleid. Dus hoe hoger de weerstandswaarde hoe droger de grond (minder vochtig) en hoe lager de weerstandswaarde hoe vochtiger (minder droog) de grond.
Deze methode van “weerstand meten” en hiervan de vochtigheid afleiden is niet erg nauwkeurig en kan bijvoorbeeld (wisselend) beïnvloed worden door het (toegediende) (kunst)mest gehalte .
Resistieve sensoren zijn bedoeld om even (3-15min.) in de grond te steken, het meetresultaat te zien en vervolgens de sensor weer uit de grond te trekken. “Last but not least” de sensor schoon en droog te maken. Doe je dit allemaal niet, dan gaat de voeler roesten en meten ze niet meer goed tot uiteindelijk helemaal niets, Bij de “platte” resistieve modellen kan het zo maar gebeuren dat ze binnen een paar weken onbruikbaar zijn!

Foto 05 hieronder: Ouderwetse (Domme) sensor & resistieve slimme sensor.


Terug naar Inhoudsopgave bovenaan

Werking slimme Capacitieve sensor

De capacitieve sensoren zoals de WH51 werken vergelijkbaar als een condensator (capacitor).
Om het zo simpel mogelijk uit te leggen (hopelijk verwoord ik het goed):
Je heb dan dus ook 2 metalen platen die opgesloten zitten in een (kunststof) hars met daartussen grond met vocht. Vooral dat watervocht heeft een bepaalde capaciteit om de elektrisch energie op te nemen/laden en af te geven/ontladen (Zie Wiki voor Permittiviteit/diëlektrische constante) en afhankelijk van de hoeveelheid water gebeurt dat sneller of langzamer. Die tijd/snelheid wordt gemeten (timer-chip). Er wordt dus weer helemaal geen vochtigheid gemeten, maar die wordt afgeleid van de benoemde capacitieve werking per tijdseenheid. Van de roest nadelen van resistieve sensor heeft deze capacitieve sensor geen last en van de wisselde hoeveelheid (kunst)meststof een heel heel stuk minder. Deze capacitieve manier van meten werkt ook een stuk preciezer dan de resistieve werkwijze. Er is wel wat meer “fijne” juiste elektronica in de buurt van de voeler voor nodig om dit allemaal uit te voeren. Bij deze wat geavanceerdere capacitieve metingen zijn wel weer een aantal kanttekeningen te plaatsen:
– Stabiele stroom/spanning is van groot belang. Dit kan je met een spanningsregelaar (Voltage Regulator of battery_step-up_converter) op het elektronica bordje en/of via de stroombron afdwingen. Het is daarom van belang voor de WH51 (werkt op batterij) een batterij te nemen die zo lang mogelijk dezelfde spanning afgeeft en er dan “ineens” mee ophoud. In praktijk zijn dit alkaline of lithium batterijen. Laat je niet misleiden door termen als Long-life”, ”Extra strong” of “Extra power”, het gaat om de continu afgifte van de stroom/spanning! Het fijne is dat de W51 het voltage doorgeeft aan de Ontvanger en dat doen ze niet voor niets. Bij de AA batterijen is dit normaal 1,5 of 1,6 volt. Dus zie je deze voltage spanning naar beneden “klappen” (of laat je jouw smarthome deze check doen!), dan is het hoog tijd de batterij te vervangen.
– Er komt een Integrated Circuit (IC/chip) aan te pas om dit alles aan te sturen en te vertalen.
...Er zijn hier goede en slechte Chips voor.
– De voeler (sonde) is een printplaat en dat is niet zo sterk en dun/stijf als een metalen pin van bepaalde resistieve sensoren.
Ik kan jammer genoeg niet zien welke elektronica er in de WH51 zit zonder hem permanent te beschadigen (is verlijmd). Zit er een Voltage Regulator of battery step-up converter in. Zit er een goede of slechte Chip in en welke timer Chip.

[b]Foto 06/b] hieronder: WH51 voeler & slimme “Doe het zelf” capacitieve sensoren.


Terug naar Inhoudsopgave bovenaan

Het nut van zo’n slimme Resistief of Capacitief sensor[/b]

Het grootste probleem met een resistieve bodemvochtigheids-sensoren is dus de roest/corrosie van de voeler (sensor/sonde), niet alleen omdat deze in contact staan met grond (ook kalk/zouten et cetera), maar ook omdat er een gelijkstroom door moet vloeien voor de weerstandsmeting en die stroom veroorzaakt een elektrolyse van de voelers. Roesten/corrosie is niets anders dan een elektrochemisch verschijnsel, ook voor bijvoorbeeld “RoestVrijStale(n)” voelers en dat proces gaat dus versneld met stroom. Er zijn resistieve sensoren die melden dat ze “corrosie bestendig” zijn. Kan zijn dat ze minder snel roesten, maar het is vaak reclame over een claim die niet hard gemaakt kan worden bij deze producten voor de consumentenmarkt. In het “vochtige” Nederland zullen volgens mij resistieve “huis-tuin-keuken” consumenten grond-vocht-sensoren gaan roesten.
Het plaatsen van zo’n resistieve sensor in een plastic huls of de voelers coaten zal leiden tot slechte tot geen stroom-loop en dus geen weerstandsmeeting en dus uiteindelijk ook geen afleiding van het vochtigheidspercentage hiervan.
De bovengenoemde handmatige acties om bij resistieve sensoren roest zoveel mogelijk te voorkomen (geen permanente plaatsing in de grond), maken dat deze (slimme) resistieve sensor bijna geen nut hebben bij huis-tuin-keuken gebruik (zie ook verderop).

Foto 07 hieronder: Roest op de voeler van een “platte” resistieve sensor en roest op een
………………ouderwetse 1 pins analoge batterijloze bodemvochtmeter.


Een slimme sensor heeft zin als je hem permanent in de grond kan laten zitten en je de vochtigheid registreert in je Smarthome/Weer-site/database-op-PC (Historie vasthouden). Capacitieve sensoren kun je wel permanent in de grond laten zitten, meten preciezer en hebben veel minder last van een wisselde grondsamenstelling. Dan kun je wel op afstand (bijv; op je vakantie locatie) constateren dat de tuingrond thuis te droog is. Is de weersverwachting dat het voorlopige droog blijft, dan kun je de “Slimme kraan” van je tuinsproeier(s) op afstand open en dicht zetten. Voed je jouw smarthome automatische met de lokale weersverwachting, dan kun je zelfs het hele proces automatiseren met je smarthome. Ook zou je met de historische aansluitende (permanente) meetgegevens van de bodemvochtigheid een van de indicaties kunnen krijgen waarom je planten het zo goed of slecht doen. Het is natuurlijk allemaal afhankelijk van de mogelijkheden die je smarthome (ect.) biedt. In de smarthome systemen Home Assistant, Domoticz en Homey zitten hiervoor mogelijkheden. Historie kun je eventueel ook vast houden in een (gratis) Weather/Weer-website (bijv.: ecowitt.net) of gewoon op je PC.

Er zijn ook huis-tuin-en-keuken slimme en ouderwetse grond-meters die nog meer meten, zoals: Ph-waarde, voedings-waarde (nutrition), temperatuur-in-grond, temperatuur-aan-de-grond en licht-boven-de-grond. Je hebt hier allemaal niet veel aan. De meetwaarde hiervan zijn te algemeen, onnauwkeurig en te afhankelijk van 1 meetpuntje. Simpele grondanalyse meters of grond-test kits voor incidenteel gebruik leveren veel betere metingen/resultaten op naar mijn mening.

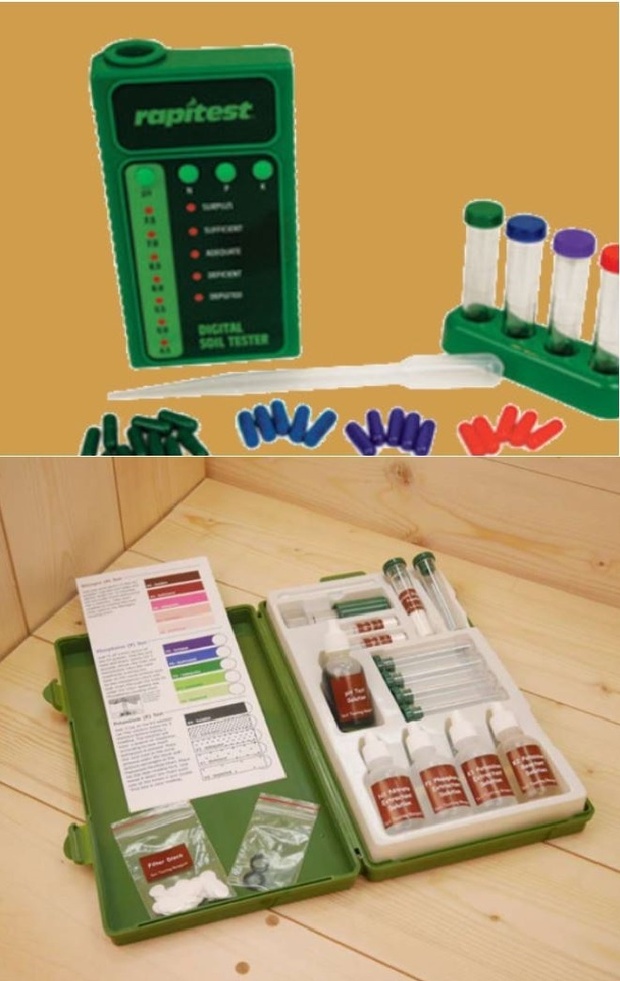

Foto 08 : Simpele grondanalyse meter & Grond test kit


Er zijn toch ook nog wel een aantal voordeel bij sensoren/meter met metalen pin(nen) als voeler, Dit kunnen slimme resistieve sensoren zijn of domme ouderwetse analoge sensoren/meters:
– Je beschadigd minder wortel. Bij potplanten met een pot vol wortels is dat met de capacitieve
...”brede/platte” voelers nog wel eens een probleem. Bij kleigrond lukt het plaatsen van de metalen
...pinnen vaak wel, maar bij capacitieve voelers is er meer kans op beschadiging.
...”Voorsteken” is een mogelijke oplossing hiervoor. Bij stenen(tjes) in de bodem zal een stalen pin niet zo snel stuk gaan, maar bij een capacitieve sensor is de voeler breed en veel minder sterk.
– Je hebt sensoren/meters met lange metalen pinnen. Dit om op een dieper laag de vochtigheid te
...meten. Meters met lange sprieten heb ik alleen in ouderwetse analoge uitvoering gezien.
...Blijft dat zulke lange voelers jammer genoeg NIET permanent in de grond kunnen zitten
...vanwege dat roesten. Ja, ook de ouderwetse analoge meters roesten!

Terug naar Inhoudsopgave bovenaan
.

Samenvatting: Het nut van zo’n vochtsensor

Slimme capacitieve vocht-sensoren kunnen permanent geplaatst worden in de grond. Aangesloten op een “echt slim(me)” smarthome kunnen deze zinvol zijn, vooral voor het buiten aansturen van een directe handeling (bijv.: automatisch bewateren). Ouderwetse analoge sensorenmeters met lange metalen pinnen zijn voor handmatige diepere meting bruikbaar.
Alle andere grond-vochtigheids-sensoren slim of ouderwets analoog zijn in mijn ogen overbodig. Voel met je hand aan de grond of steek je vinger er in. Je weet dan de toestand van de aarde en wat je moet gaan doen. Daar heb je allemaal geen vochtigheids-sensor/meter voor nodig. De slimme resistieve sensoren zijn niet erg precies en dat geldt zeker ook voor de ouderwetse analoge meter en beide roesten.

Terug naar Inhoudsopgave bovenaan

Bouw / Bescherming

De groene hardplastic buisdelen van de WH51 maken een redelijk stevige indruk. Het is wel de vraag of deze buisdelen en zeker ook het zacht plastic afdekdopje zich goed gaat houden in de felle buiten zon. De voeler/sonde is een stuk kwetsbaarder. Het is toch oppassen dat je hem niet forceert bij bijvoorbeeld het plaatsen (er in drukken) in bijvoorbeeld harde uitgedroogde grond (al helemaal klei), een pot met erg veel (hardere) wortel of een bodem die steenachtig is. Dit zal die denk ik niet overleven! Bij twijfel altijd voorsteken/prikken, voor je de voeler plaatst.

De voeler is een printplaat met daarin stroombanen. Deze printplaat is aan beide platte brede kanten voorzien van een coating die redelijke goed die platte kanten beschermt in de (vochtige) grond. Van de dunne zijkanten van de printplaat is moeilijk te zien of daar een goede bescherming zit. Het is in ieder geval niet zwart gekleurd aan de dunne zijde. In vele reviews melden mensen dat die voeler/sonde/probe onbeschadigd blijft in de grond. Toch wordt ook weer aangeraden de voeler in zijn geheel of in ieder geval de zijkanten af te lakken met een plastic/siliconen lak. Het beste is lak te nemen die speciaal voor printplaten (PCB) bedoeld is en tegen “buiten” kan. Er zijn ook vele filmpjes waar men transparante nagellak gebruikt. Ik heb er geen ervaring mee.
De Ecowitt verkoper antwoord op Amazon.com over de printplaat/voeler: “Hi the electrode is made of gold-plated copper and is made inside the PCB. The PCB material is FR-4, and it's corrosion resistant.“ .
De FR-4 is een NEMA codering/gradatie en staat voor:
- Kwaliteits-aanduiding voor glasvezel versterkt epoxy-laminaat materiaal. Het is een composietmateriaal bestaande uit geweven glasvezeldoek met een bindmiddel van epoxyhars dat vlam-vertragend (zelf-dovend) is.
– Glas-epoxy is een populaire en veelzijdige hoge druk thermo-hardende kunststof laminaatsoort met een goede sterkte-gewichtsverhouding. Met bijna nul wateropname.

Foto 09 hieronder: Mogelijke lakken voor de voeler van de WH51.


Terug naar Inhoudsopgave bovenaan
.

Installatie met een Ecowitt Onvanger (bijv.: GW2000)

Er wordt een installatieboekje in Engels meegeleverd met een duidelijk instructie over het gebruik en de installatie van de WH51.

Foto 10 hieronder: Het installatieboekje/handleiding (in het Engels). Achteraan bij alle foto's, is deze afbeelding goed uit te vergroten en scherp (dus zeer leesbaar).


Kijk eerst op je Ontvanger (Gateway/Console) of er een “vrij” WH51 kanaal (CH<nr>) is dat op “Learning” staat. Verander een eventueel “Disable” kanaal in “Learning” (= druk op “Edit” knop, dan “Enable” aan vinken en dan druk op “save” knop), want in deze “Learning” mode zal de WH51 automatisch koppelen als je de batterij er correct in doet. Het plaatje van de batterij in het installatieboekje is iets misleidend. Het rondje binnen (nippel) op de ronde bovenkant suggereert de “+” kant van de batterij. Het is echter de “–” kant. Wordt het WH51 batterijdekseltje gesloten en zit de batterij er goed in, dan zal het ingebouwde ledlichtje een paar seconden continu rood licht geven en vrij kort daarna flitst het als teken van het verzenden van de meet-resultaten. Normaal flits de WH51 met rood licht iedere 70 seconde en vaker bij het snel veranderen van de vochtigheid (geeft de meeting eerder door!). Het maakt niet uit of de WH51 gekoppeld is aan jouw Ontvanger of die van een andere iemand of helemaal NIET. De WH51 blijft gewoon werken en meet-gegevens “de lucht in sturen”.
De WH51 koppelt automatisch aan:
- Een geschikte Ontvanger die zijn signaal ontvangt en kan verwerken.
- Die Ontvanger heeft een vrij kanaal van dat type sensor/component (nog niet gebruikt/bezet).
- Dat vrije kanaal staat op “Learning” (dus niet op "Disabled").
Je kunt de WH51 aan zoveel Ontvangers koppelen als je maar wilt. Het is een soort draadloos Broadcast signaal en iedereen kan er van genieten. Zie foto hieronder en zie ook het hoofdstuk “Beveiliging”.
Bij een apart hoofdstuk staat ook nog hoe je de WH51 kan kalibreren. De kalibratie gebeurt NIET op de WH51 zelf. Het zijn 2 “correctie-factoren” die je kunt instellen op een Ontvanger.

Foto 11 hieronder: WebUI (browser) SensorID scherm, WH51 CH2 op “Learning” gezet.

Foto 12 hieronder: Plaatsing batterij.

Foto 13 hieronder: Het ledje van de WH51 geeft rood licht.

Foto 14 hieronder: Aan welke Ecowitt Ontvangers kan de WH51 gekoppeld worden.

Foto 15 hieronder: Hoeveel Ecowitt WH51(L) kunnen aan 1 Ontvanger (bij bij de Gateway GW2000) gekoppeld worden.
Vroeger konden er maximaal 8 WH51(L) aan 1 Ontvanger gekoppeld worden. Nu is dit sinds een hogere firmware op de Ontvanger (bij mij vanaf: GW2000A_V3.1.5 of hoger) dat er maximaal 16 WH51(L) aan 1 Ontvanger gekoppeld worden. Je kunt wel weer meerdere Ontvangers gebruiken en zo elke keer weer het maximale aantal WH51(L) van 16 toevoegen aan die Ontvanger.


Terug naar Inhoudsopgave bovenaan
.

Werking met een Ecowitt Ontvanger (bijv: GW2000)

De verbinding tussen de WH51 en de Ontvanger is met een ster-netwerk (geen “mesh”, dus geen evt. automatische tussenstations). Er zijn van FOSHK en Ecowitt GEEN signaalversterkers voor dit ster-netwerk beschikbaar/te-koop. Volgens de specificatie komt het signaal van de WH51 100m ver in het vrije veld. Ik heb de WH51 getest op een afstand van maximaal 30 meter (10m in huis, 20 achter in tuin) maar ook door 3 gewapende betonlagen (verdiepingen). De ontvangst van het WH51 signaal is echt prima. Dat is het fijne van de 868MHz frequentie, weinig data(volume) maar het komt ver, ook buiten!

Met een juiste Ontvanger kun je de door de WH51 gemeten grond-vochtigheid en de batterij-status direct aflezen op een Console, LCD-display of een bron waaraan dit wordt doorgeven (zie hieronder). Op een Ontvangers kun de kalibratie instellen (zie aparte hoofdstuk).
Is je Ontvanger ook gekoppeld aan je thuis-netwerk dan kun je:
– met de “WSView plus” App op je smartphone/tablet of via een WebUI (browser):
….1) Het beheer van de instellingen van de Ontvanger doen.
….2) Bekijken van de actuele meet-stand/-waarden van o.a. deze WH51’s
– De WH51’s meetgegevens doorgeven aan de Ecowitt.net weer-website of andere site.
...De weer-sites hebben allen App’s en WebUI (browser) om de meetwaarden te
...bekijken (getallen en “mooie” grafieken).
– Doorgeven aan een smarthome zoals Home Assistant, Homey, Domoticz. Ook deze hebben App’s
...en WebUI (browser) om de meetwaarden te bekijken (getallen en grafieken).
– Nog meer mogelijkheden (zie ook GitHub): WEEWX, Hubitat, Ecowitt API,
...“gateway to: Meteotemplatecsv/json/et cetera”, Homebridge, Grafana/Prometheus, InfluxDB,
...Javascripts, NodeServer UDI Polyglot, Signal K network, REST(ful) API, Elasticsearch,
...(ECOWITT2)MQTT, AWS-IOT, Meteotemplate, Cumulus software en Symcon.

[b]Foto 16/b] hieronder: WH51 Gateway GW2000 via een WebUI (browser)

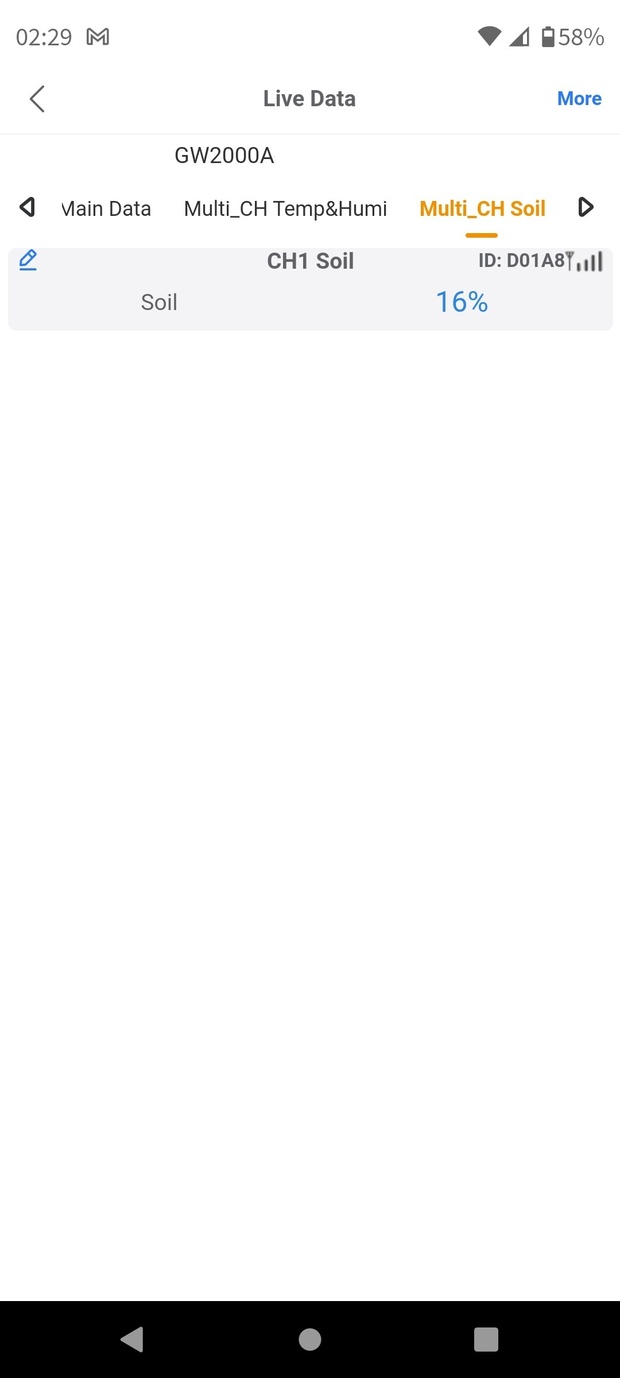

Foto 17 hieronder: WH51 Gateway GW2000 via de WSView-plus App

Foto 18 hieronder: WH51 Home Assistant via WebUI (browser)

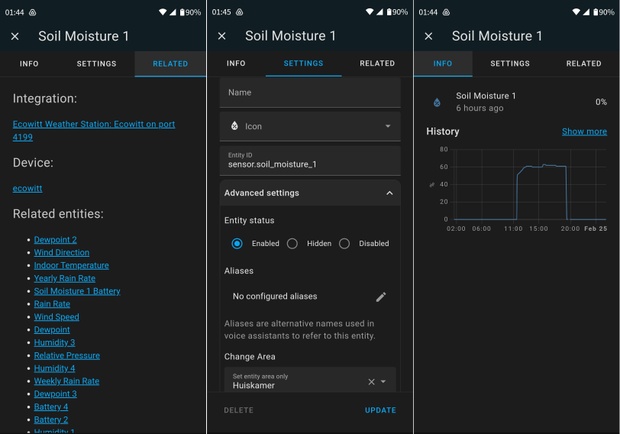

Foto 19 hieronder: WH51 Home Assistant via App

Foto 20 hieronder: WH51 op de weer-website ecowitt.net via App

Foto 21 hieronder: WH51 op de weer-website ecowitt.net via WebUI (browser)


Terug naar Inhoudsopgave bovenaan
.

Overbrengen van ziektes bij wisselende contacten

Hopelijk is iedereen op de hoogte ervan dat wisselende contacten kan leiden tot overdracht van ziektes .
Dat geldt ook voor deze WH51. Steek hem niet zomaar in de volgende plantenpot. Maak de voeler eerst schoon voordat je dat doet. Het vreemde is wel dat alle gebruikers van de ouderwetse vochtmeters dit allemaal weten en melden. Bij al dat "slimme geweld" zegt niemand dat je ze moet schoonmaken bij verplaatsing.
Ik denk dat ze helemaal "blind" zijn voor dit gevaar omdat ze maar bezig zijn te pogen die slimme meters aan de gang te krijgen .
Dus altijd de voeler schoonmaken als je hem verplaatst, zeker als je dit binnen doet, van plantenpot tot plantenpot. Er is binnen minder natuurlijke overdracht zoals buiten en dan is de WH51 al gauw de boosdoener binnen van de verspreiding van schimmels et cetera.

Terug naar Inhoudsopgave bovenaan
.

Kalibratie van de WH51

Ik heb geen andere precieze vochtmeter voor de grond. Alleen zo’n batterijloze ouderwetse meter. Deze ouderwetse meter geeft alleen aan "droog", “gemiddeld” of "nat". Dus kan ik de WH51 qua precisie NIET vergelijken met een andere meter en al zo bepalen of kalibratie nodig is.
Het vochtpercentage komt natuurlijk niet op een paar procenten precisie aan voor bijna alle planten e.d.. Bijna alle vegetatie kan wel wat variatie in vocht goed overleven.
De WH51 zelf wordt niet gekalibreerd maar je slaat 2 correctie factoren op in de Ontvanger, bij mij de GW2000 Gateway. Die correctie factoren worden toegepast in de Ontvanger op de meet resultaten die WH51 doorgeeft aan die Ontvanger.
Ik heb wel de aanbevolen “droog en nat” test uit de handleiding gedaan (zie foto 10). Het resultaat is:
– Droog-test met voeler niet in grond/water maar droog in de lucht geeft 0% Vochtigheid
– Nat-test met de voeler geheel in een glas water geeft als geeft 100% vochtigheid
Dus kalibreren is nu voor mij weinig zinvol. De Ecowitt spullen zijn allemaal erg simpel qua installatie. Voor de kalibratie heeft men het echter “iets” moeilijker gemaakt.
In de handleiding staat dat men gebruik maakt van een standaard definitie voor DROOG van “AD 70” en NAT van “AD 500”. Bij mij is de WH51 geleverd met de waarden 170 en 320 en bij de DROOG-test gaf die hiermee 0% weer en bij de NAT-test 100%.
De genoemde 2 waarden kunnen worden aangepast op de Gateway zodat:
- de DROOG-test ongeveer 0% weergeeft als vochtigheid *
– de NAT-test ongeveer 100% vochtigheid weergeeft als vochtigheids-sensor *
* In de handleiding (foto 10 in deze review: vanaf bladzijde 20. Achteraan de review is foto 10 uit te vergroten en goed te lezen!) staat de formule van het toepassen van deze waarden om het juiste vochtigheid percentage te verkrijgen. Ecowitt raadt de mensen aan proefondervindelijk de waarden aan te passen met het uitvoeren van een DROOG-test en NAT-test, totdat dit goede percentages oplevert.
Ik heb natuurlijk maar 1 WH51, maar de correctie factoren voor de kalibratie werken goed, zeker als je die simpele NAT-DROOG testen van hierboven uitvoert.

Foto 22 hieronder: WebUI schermen om bij het kalibreren te komen en te eindigen.


Terug naar Inhoudsopgave bovenaan
.

Beveiliging

Het 868Mhz draadloze signaal van de meeste betaalbare/goedkopere weer-sensoren (ook FOSHK en dus Ecowitt) is eenrichtingverkeer (one-way) van de sensor. Er wordt data verstuurd van de WH51 naar de Ontvanger. Iedereen met een juist Ontvanger kan het signaal oppikken en lezen zonder dat jij dit weet, het is een soort Broadcast. Zover ik kan zien op Github (mensen die met een zelfbouw 868MHz Ontvanger werken) vindt er alleen de-coding plaats en zou je met de check-bit kunnen zien of de data technisch juist ontvangen is. Het draadloze signaal wordt dus niet versleuteld.
Wil je niet per ongeluk een 868Mhz component van FOSHK/Ecowitt van de buren koppelen aan jouw gateway/console, dan dien je daar de niet gebruikte “kanalen/componenten” (o.a. de ongebruikte WH51) op “Disable” te zetten. Het is NIET zo dat aan een kanaal dat in gebruik is bij een WH51 component opeens een andere WH51 gekoppeld wordt. Dit omdat omdat bijvoorbeeld je buren ook een WH51 actief maken die jouw WH51 “verdringt”. "In gebruik" is " in gebruik" op jouw gateway/console en alleen jij kan dat ongedaan maken.
Voor Weermetingen buiten is deze beperkte beveiliging in mijn ogen allemaal niet zo erg. Iemand kan ook op het pad naast mijn tuin de buiten temperatuur, (bodem/lucht)vochtigheid, windsnelheid, et cetera meten. Ook voor het gebruik binnen van de WH51 zie ik niet direct een gevaar, wat kan een inbreker afleiden van de grondvochtigheid van jouw binnen plantenpot(ten).
De WH51 kan GEEN draadloze signalen ontvangen en kan dus ook niet door vreemden “gehacked” worden. Het uitgaande signaal van de WH51 kan door vreemden (ongewenst/gewenst) verstoord worden (jamming). Dit wordt niet opgemerkt door de WH51 zelf of de Ontvanger van de WH51 data. Een verstoorde signaal of geen signaal door een lege batterij, is denk ik ook niet zo erg. Als je geen data binnen krijgt (= minder meet gegevens):
– Verdwijnt deze WH51 CH<x> van de WSView-plus App.
– Geeft Home Assistant “unknown” bij de meetwaarden en bij de grafiek wordt de lijn onderbroken.
– Geeft Ecowitt.net 0% vochtigheid (batterijstatus ongewijzigd!) en bij de grafiek een onderbroken
...lijn.
In deze review wordt niet de beveiliging van je gateway/Console i.c.m. de WH51 beschreven. Lees hiervoor de aparte review van de Ecowitt GW2000.

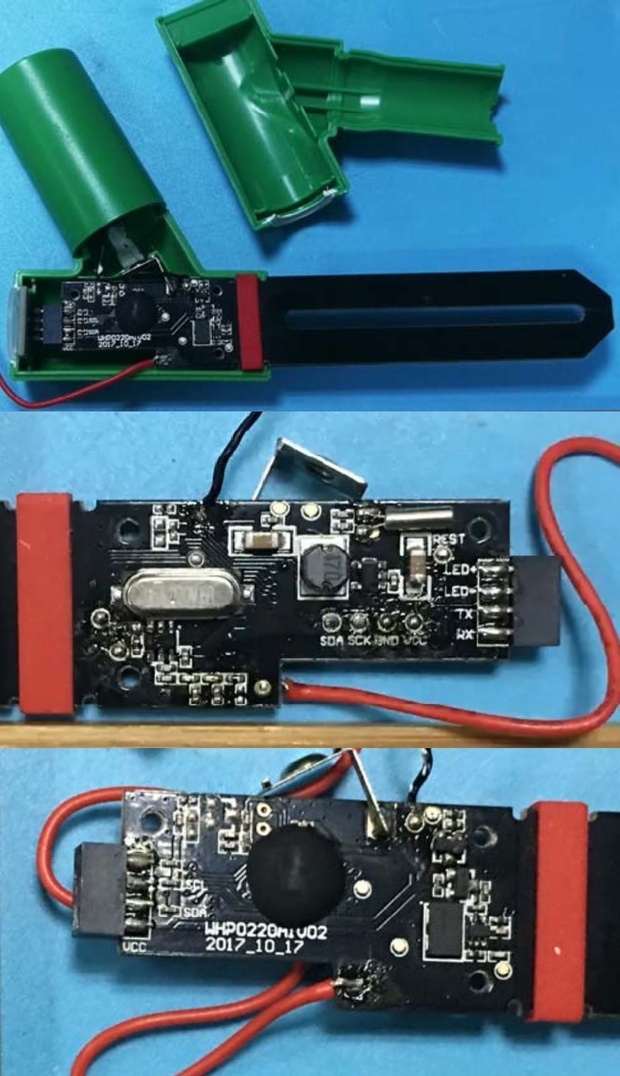

Foto 23 hieronder: WH51 detail foto’s

Foto 24 hieronder: WN51 Ceramic zusje van de WH51 (geen spec’s bekent)


Terug naar Inhoudsopgave bovenaan
.

Echte Tweakers: Capacitieve sensoren & ESP32/ bordjes

Natuurlijk is zo’n WH51 niet goedkoop, weet je eigenlijk niet wat je koopt en wil je er eigenlijk 20 stuks voor al je planten hebben of je mega tuin of kas . Tegenwoordig zijn ook de capacitieve sensoren goedkoop per 10 stuks en verbind je er een Arduino of een ander ESP32 bordje aan. Je voorziet ze allemaal van de juiste software.
Je kunt natuurlijk ook de WH51 kopen en die op een 868Mhz of 433mhz zelfbouw bordje aansluiten. Zoals in een vorig hoofdstuk "Beveiliging" staat is het signaal van de WH51 niet versleuteld. Het is voor de echte Tweaker dus vrij goed mogelijk een eigen ontvanger/receiver/bordje voor de WH51, een "eigen grondvochtigheidsmeter component" of voor andere Ecowitt 868mhz/433mhz component te bouwen.
Home Assistant is dan toch voor al die ESP32 oplossingen wel het smarthome systeem die het beste deze bordjes ondersteunt.

Arduino bordje

Eerst een filmpje voor de beginners in het Nederlands:
https://arduino-lessen.nl...t-sensor-uitlezen-arduino

Het is wel opletten welke capacitieve sensoren je moet nemen. Dus hier nog 2 filmpjes in het Engels:
YouTube: #207 Why most Arduino Soil Moisture Sensors suck (incl. solution)
YouTube: Capacitive Soil Moisture Sensors don't work correctly + Fix for v2.0...

Voor de echte Tweaker soldeerders, die ook plantliefhebber zijn, nog een filmpje in het Engels:
YouTube: Soldering Electronics for Flaura – Smart, Self-watering Planter (DIY...

LilyGO TTGO T3 LoRa32 868MHz V1.6.1 ESP32

Tweaker Dotcom87 is de zelfbouw uitdaging aangegaan. hij heeft een ontvanger (zie sub hoofdstuk naam) in elkaar gezet en hierop een WH51 aangesloten. De WH51 meetwaarde komen binnen op het smarthome systeem Home Assistant, waar zich ook de correctie factoren bevinden voor de kalibratie van de WH51 bevinden. Dotcom87 heeft een apart forum geopend hierover op Tweakers met een beschrijving van zijn noeste arbeid. Daar kun je dan ook terecht voor verdere vragen en mogelijkheden, zie:
https://gathering.tweaker...message/82075852#82075852

Foto 29 hieronder: LilyGO TTGO T3 LoRa32 868MHz V1.6.1 ESP32


Foto 25 hieronder: WH51 aan de binnenkant.

Zelfbouw stroomvoorziening van de WH51

Foto 26 hieronder: WH51 voorzien van "zelfbouw" solar-stroom. Het lijkt mij niet echt een stabiele voeding met de hoek van het solar-paneeltje! Alhoewel ik niet kan zien wat voor een elektronica en mogelijke (oplaadbare) voeding er zit onder het solar-paneeltje. Deze aanpassing verdient zeker de gouden medaille voor zelf tweaken (elektronica) van de WH51 .


Terug naar Inhoudsopgave bovenaan
.

Slot / Conclusie

In mijn beleving heb je allemaal niet zoveel aan al die Slimme of ouderwetse analoge grond vochtigheids-sensoren. Zo’n sensor verbonden aan je smarthome om zo de automatisch/slimme bewatering van je tuin of tuinkas te regelen bij (langere) afwezigheid, zie ik nu als enige zinvolle toepassing voor mijzelf. Neem in zo’n geval een capacitieve sensor die ook buiten goed werkt en IP66 of hoger is en die je kunt kalibreren. In deze review wordt de WH51 gekalibreerd op de gateway, maar je zou het ook zelf kunnen doen op bijvoorbeeld het ESP32/Arduino-bordje of je Home Assistant (yaml script/setting).
Deze WH51 voldoet prima qua draadloos bereik en de grond-vochtigheid metingen geven ook goede resultaten. Het zal nog moeten blijken of de sensor lang gaat leven/werken. Vele reviews zijn hierover positief maar de duurzaamheid van de voeler is niet echt inzichtelijk.
Ik vind het jammer dat FOSHK/Ecowitt weinig tot geen technisch informatie verschaffen. Ik krijg het idee dat ze bang zijn hiermee mensen af te schrikken, voor mij geldt juist het tegenovergestelde.
Mijn keuze voor de WH51 werd wel mede bepaald doordat ik al een GW2000 Gateway had voor Ecowitt temperatuur/luchtvochtigheid-meters (zie aparte review).
Voor de rest raad ik iedereen aan binnen en buiten gewoon je handen, ogen en verstand te gebruiken voor het verzorgen van je planten/tuin :):).

Foto 27 hieronder: Demonstratie voor “minder zinvol” gebruik van de WH51 met een LCD-Display (met alleen 868MHz, zonder Wifi/LAN)

.
Foto 28 hieronder: test: De WH51 in een pot met plant (niet de foto hierboven) met vochtigheid 44%. Bij het uit de pot halen van de WH51 daalt de vochtigheid snel naar 10% (voeler in de lucht met wat restant aarde !) en blijft op 10% staan/hangen.


Terug naar Inhoudsopgave bovenaan
.

Spring "zo dicht mogelijk" naar eventuele "Reacties"

Nog even voorbij de eventuele "Gebruikt in combinatie met" en de "foto's" SCROLLEN om bij de "Reacties" te komen (als die er zijn).
.Terug naar Inhoudsopgave bovenaan
