Introductie

Ecowitt is het "Retail Customer Branch" onderdeel van de fabrikant "Shenzhen Fine Offset Electronics Co., Ltd.", kortweg FOSHK eigen merk. Reseller/Rebranders van FOSHK producten zijn o.a. Weatherspares (in de UK), Ambient, Misol, Pantech, GARNI en Froggit (en nog veel meer). Ook het Nederlandse Alecto verkoopt een aantal FOSHK producten onder zijn eigen naam. Voor de uitwisselbaarheid van deze verschillende merken wordt aangeraden de review van de GW2000 te lezen (zie link verderop).

“Standalone” heb je niet veel aan deze WH31 sensor/meter. Je kunt er de actuele temperatuur, luchtvochtigheid en het ingestelde draadloze kanaal “op zien”/”van aflezen” via de ingebouwde display/schermpje . Maar via het draadloze 868MHz signaal stuurt de sensor/meter vanaf buiten of binnen en indien nodig over een grote afstand, deze informatie door naar een Ontvanger. De Ontvanger kan een LCD-scherm met wat eigen metingen en voorspelling van het weer (max. 1-3 WH31 koppelen) of Console (met Wifi. Max. 8x WH31) of een Gateway (Wifi en/of LAN, max. 8x WH31) zijn. Die Ontvanger met LAN en/of Wifi kan je sensor/meter informatie dan doorgeven aan jouw LAN-thuis-netwerk (App, Smarthome) en eventueel aan een Weather/Weer-website op het internet (=Cloud).
Je hebt dus eigenlijk alleen iets aan deze sensor/meter met de juiste 868Mhz-Ontvanger.
Over zo’n Ontvanger, de Ecowitt Gateway GW2000 is een aparte uitgebreide review geschreven die je zeker moet lezen voordat je deze Ecowitt WH31 temperatuur/luchtvochtigheids-sensor koopt. Er staat ook veel algemene informatie bij deze review van de GW2000. Zie:
Ecowitt GW2000 Gateway LAN/Wifi with Barometric, Temperature, Humidity review door Antonio di

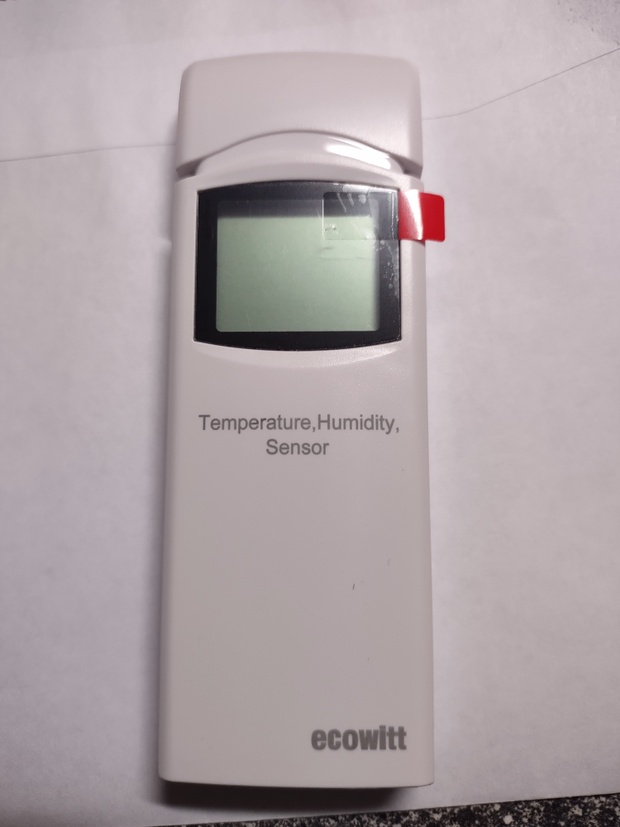

Foto 01: De Ecowitt WH31 met display beschermfolie er nog op.


Foto 02: De Ecowitt WH31display met waarden (temperatuur, vochtigheid, kanaal)


Zijn de foto's tussen de tekst niet scherp (is vooral bij scherm-afdruk/tekst) dan kun je ze achteraan "los bekijken" en scherp uitvergroten.
.
Terug naar Inhoudsopgave bovenaan
.

Levering

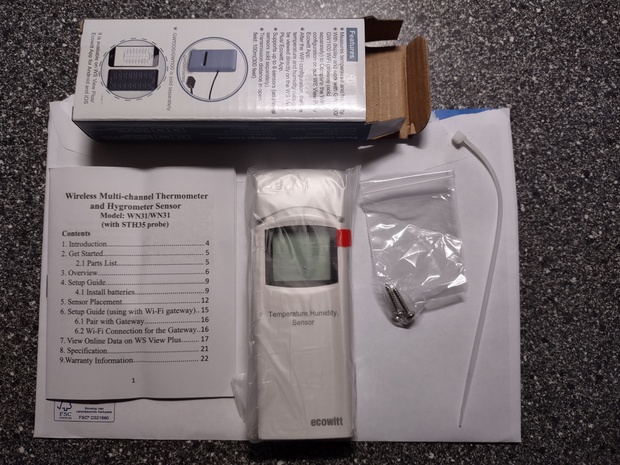

Foto 03 hieronder: Omvang levering.


Wat wordt er nu uiteindelijk geleverd:
– Doosje met productinformatie.
– Een witte sensor module met display (grijs/zwart).
– Een paar schroefjes.
– Een kabelbinder (zgn. “Tie Wrap/Tywrap”).
– Een installatieboekje op papier.
Wat wordt er NIET geleverd:
– Geen AA batterijen.
– Op vele promotie foto’s staat een afbeelding van de Ecowitt WH31 met de tekst “Pressure”,
...dit is geen correcte foto. De WH31 meet geen “Pressure” (luchtdruk).
– Er wordt GEEN 868Mhz-Ontvanger (LCD-Display, Gateway/Console) meegeleverd.
...Die moet je apart kopen of de WH31 zit in een set met (o.a.) zo’n Ontvanger.

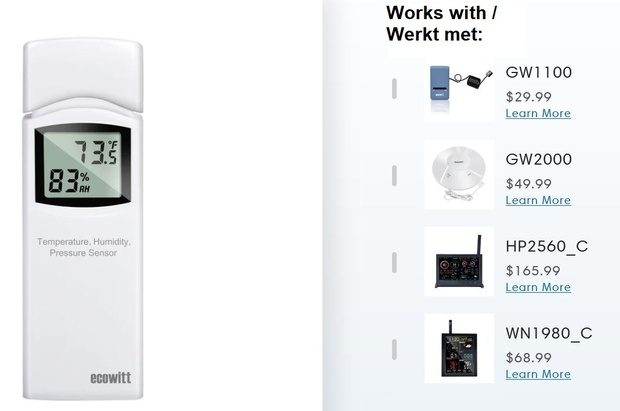

Foto 04 hieronder: niet helemaal correcte foto van de WH31 met “Pressure”.

.
Terug naar Inhoudsopgave bovenaan
.

Specificaties

Foto 05 hieronder: De WH31 specificaties in het Engels.


Foto 06 hieronder: Het WH31 doosje met product informatie.


In deze review staat heel vaak 868MHz, maar dit kan dus anders zijn voor jouw land/regio,
Ecowitt levert deze WH31 namelijk met de:
- EU 868MHZ frequentie
- USA 915MHz frequentie
- UK 868MHz frequentie
- Oceanië 433MHz frequentie
Deze 4 verschillende frequenties zijn NIET onderling uitwisselbaar.
Dus bijvoorbeeld een WH31 EU werkt alleen met een Gateway EU.
Op de shop.ecowitt.com moet je de juiste frequentie kiezen voor jouw land.
Op Amazon wordt het door de "originele" thuismarkt bepaald. Dus via "Amazon.com" wordt automatisch en alleen de USA frequentie 915MHz verkocht/geleverd.
.
Terug naar Inhoudsopgave bovenaan
.

Installatie / Instellingen

Er wordt een installatieboekje in Engels meegeleverd met een duidelijk instructie over het gebruik en de installatie. De plaatjes in het boekje spreken ook voor zich.

Foto 07 hieronder: Het installatieboekje.


Belangrijk is de 4de dip-switch in de “boven stand” te zetten, als die nog niet in die stand staat. Mits je wilt dat de sensor de temperatuur aangeeft in graden Celsius op de display. In de “beneden stand” staat de sensor/display namelijk op graden Fahrenheit.

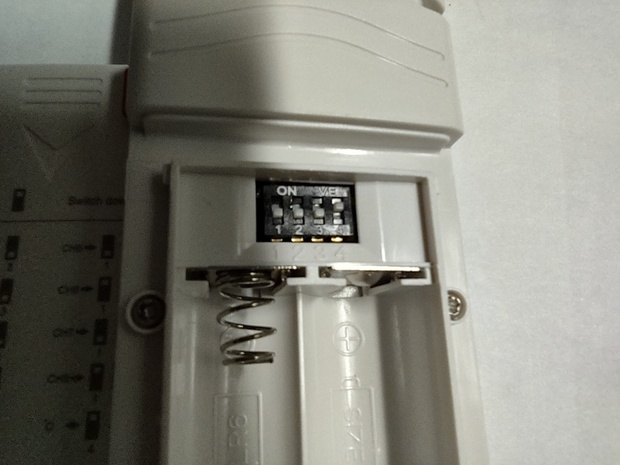

Foto 08 hieronder: Dip-switch-4 in “boven-stand”. Dip-switch-1-2-3 staat op kanaal 1.


Heb je een 2de WH31 dan dient die op kanaal 2 gezet te worden via de Dip-switches-1-2-3. Heb je een 3de WH31, zet die dan op kanaal 3 , et cetera, et cetera (2 tot de 3de zijn 8 mogelijke kanalen).
Ook op de achterkant van de batterij deksel staan de dip-switch instellingen voor ieder kanaal en voor Celsius/Fahrenheit. In feite heb je de handleiding hiervoor letterlijk altijd bij de hand.

Foto 09 hieronder: Dip-switch-1-2-3 staat op kanaal 2. Dip-switch-4 op graden Celsius


Stel eerst je Gateway of Console in met de juiste waarden/instellingen voordat je batterijen plaatst in de WH31(s). Zie ook de Link hierboven in het hoofdstuk “Introductie” naar de GW2000 Gateway review. In die GW2000 review staat precies waar je op moet letten. De WH31 en ook de andere Ecowitt 868Mhz componenten koppelen namelijk automatisch aan de LCD-Display, Gateway en/of Console zo gauw je de batterijen er in doet. Je kunt dan maar beter de instellingen op die Gateway en/of Console “goed” en naar jouw smaak hebben staan !!!

Foto 10 hieronder: Plaatsing van De W31 met batterijen erin.


Terug naar Inhoudsopgave bovenaan
.

Bouw

De WH31 is redelijk degelijk gebouwd. Alhoewel het ingebouwde display-schermpje natuurlijk wel een kwetsbaar onderdeel blijft, zeker voor buiten (vocht en minder werking bij flinke kou). De WH31 is NIET vocht-bestendig/waterdicht en kan dus NIET zomaar buiten gebruikt worden. Er zijn hiervoor speciale “sensor”-hutjes waarin je de WH31 plaatst. Deze “sensor”-hut zorgt ook voor een stabielere meting van de temperatuur en vochtigheid (geen sneeuw/regen of sterke wind beïnvloeding).

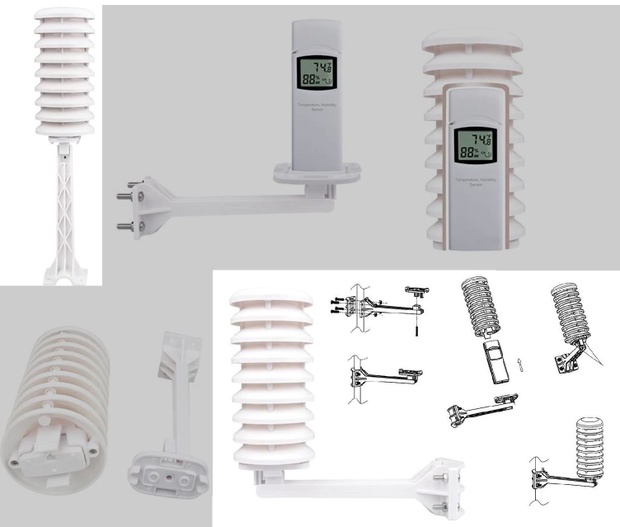

Foto 11 hieronder: originele Ecowitt “sensor”-hut (shelter) van de WH31


Foto 12 hieronder: TFA “sensor”-hut met de WH31 gefixeerd met klittenband, klittenband niet meegeleverd


Foto 13 hieronder: een TFA “sensor”-hut verpakking


Foto 14-16 hieronder: WH31 aan de binnenkant




Terug naar Inhoudsopgave bovenaan
.

Werking

Op grote afstand, 10 meter binnen en ook nog 40 meter buiten (totaal 50meter) maar ook door 3 betonlagen/verdiepingen is de signaal ontvangst van de WH31 echt prima. Dat is het fijne van de 868MHz frequentie!

Met een juiste 868MHz-Ontvanger (LCD-display/Gateway/Console) kun je de temperatuur en luchtvochtigheid gemeten door de WH31, aflezen op een LCD-Display, Console of een bron waaraan dit aan wordt doorgeven (bijv. een smarthome). Op de Ontvanger wordt het Dauwpunt (Dew point) berekend. Zie voor verdere uitleg hiervan het KNMI deel van de “bronnen en referenties” bij de review van de Ecowitt GW2000.
Is je Ontvanger ook gekoppeld aan je thuis-netwerk dan kun je met:
– Afhankelijk van het type Ontvanger met de “WSView plus” App op je smartphone/tablet
of via een WebUI (browser):
….1) Het beheer van de instellingen van de Ontvanger doen.
….2) Bekijken van de actuele meet-stand/-waarden van o.a. deze WH31’s
– De WH31’s meetgegevens doorgeven aan de Ecowitt.net weer-website.
...De WH31 meetwaarde kunnen NIET doorgegeven worden aan alle Weer-websites
...De weer-sites hebben allen App’s en WebUI (browser) om de meetwaarden te
...bekijken (getallen en mooie grafieken).
– Doorgeven aan een smarthome zoals Home Assistant en/of Homey. Ook deze hebben App’s
...en WebUI (browser) om de meetwaarden te bekijken (getallen en grafieken).
– Nog meer mogelijkheden (zie ook GitHub): WEEWX, Hubitat, Ecowitt API,
...“gateway to: Meteotemplatecsv/json/et cetera”, Homebridge, Grafana/Prometheus, InfluxDB,
...Javascripts, NodeServer UDI Polyglot, Signal K network, REST(ful) API, Elasticsearch,
...(ECOWITT2)MQTT, AWS-IOT, Meteotemplate, Cumulus software en Symcon.

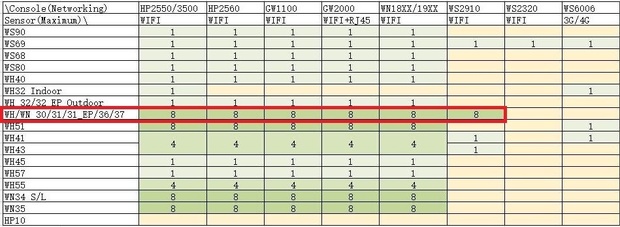

Foto 17-18 hieronder: Waar kun je 1 t/m 8 WH31 sensoren aan koppelen.



De WH31 geeft continue 0,2 graden Celsius meer aan als de temperatuur van mijn precieze kwik-thermometer. Mijn andere (Zigbee voor binnen, andere merken) temperatuur-sensoren geven continue tussen de 0,2 en 0,3 graden Celsius meer aan als de kwik-thermometer. Eventueel kun je de WH31 corrigeren via het Kalibratie scherm van je Ontvanger. Dit is geen Kalibratie van de WH31 zelf, maar een plus of min factor die je opgeeft in de Ontvanger. De WH31 kan tot -40 graden Celsius de temperatuur meten en door geven via het draadloze 868MHz-signaal. Hierdoor is de WH31 erg geschikt voor koude onverwarmde ruimtes en voor buiten (in een “sensor”-hut).
De WH31 kun je ook niet zomaar in de vriezer stoppen. Je kunt wel het “broerje model” de WH31-EP hiervoor nemen waaraan een sonde/probe sensor is verbonden (aan een kabeltje, de SHT35). Deze WH31_EP kan je bijvoorbeeld ook in je schuur hangen zonder sensor-hut en met de sonde/probe aan de buitenkant van de schuur.
Voor de luchtvochtigheid meting wijkt de WH31 ongeveer plus/min rond de 2 a 4 procent af van mijn binnenhuis Zigbee temperatuur/vochtigheids-sensoren (Een Lupus, Sonoff en merkloze Chinese sensor). Bij vochtigheid is de ene sensor ook veel sneller c.q. veel langzamer dan de andere met de metingen. Voor de vochtigheid is de toegestane afwijking ook groter voor alle merken en types (meer dan bij het temperatuur-deel!). Dus zonder een precieze referentie van een vochtigheidsmeter is de afwijking van de WH31 moeilijk voor mij te te bepalen. Voor de vochtigheid is het voor mij allemaal geen probleem. Het gaat hierbij om een redelijk indicatie en een verlooplijn gedurende de dag/week/maand (houd ik bij in Home Assistant, Zie review GW2000).

Foto 19 hieronder: WebUI-scherm WH31 Kalibratie temperatuur en/of vochtigheid


Foto 20 hieronder: WebUI-scherm 3 stuks (CH1,2,3) WH31 Temperatuur/vochtigheid


Foto 21 hieronder: WebUI-scherm Home Assistant, WH31 CH1Temperatuur/vochtigheid buiten aan de ........................grond over 10 dagen.

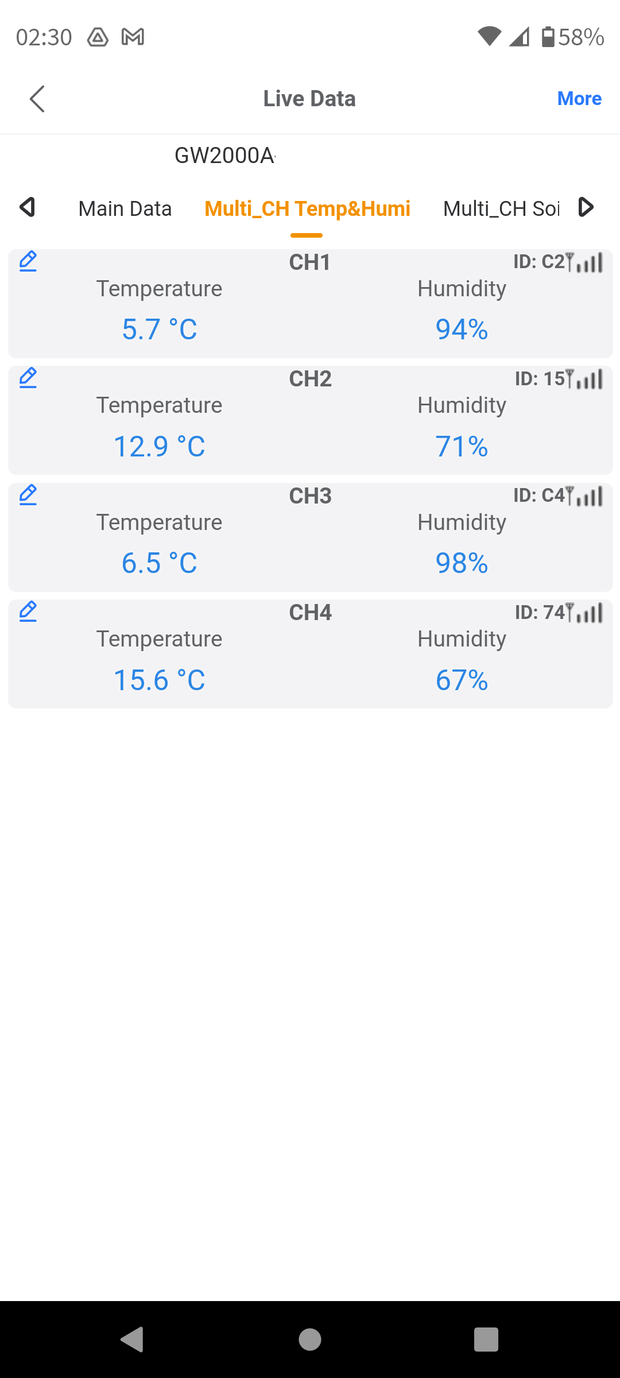

Foto 22 hieronder: WSView Plus App (Android) 4 stuks (CH1,2,3,4) WH31 Temperatuur/vochtigheid


Terug naar Inhoudsopgave bovenaan
.

Beveiliging

Het 868Mhz signaal van de meeste betaalbare/goedkope weer-sensoren (ook FOSHK dus Ecowitt) is eenrichtingverkeer (one-way) van de sensor naar de Ontvanger en iedereen met een juist Ontvanger kan het signaal oppikken en lezen zonder dat jij dit weet (een soort Broadcast). Voor weermeting buiten is dit allemaal niet zo erg. Iemand kan ook op het pad naast mijn tuin de buiten temperatuur, vochtigheid, windsnelheid, et cetera meten. Ik zelf zou deze WH31 echter niet zo gauw binnen gebruiken of ze uitsluiten van publicatie op de ecowitt.net website (zie hieronder voor verdere toelichting), vanwege de beperkte beveiliging (lees ook de review van de Ecowitt GW2000!). Men kan bijvoorbeeld buiten het signaal heel makkelijk oppikken van een binnen-sensor en vaststellen dat deze een hogere temperatuur afgeeft dan buiten en is het 20 graden en koud buiten dan staat de verwarming binnen aan en is er iemand thuis. Zo zou je van de meetwaarden van een WH31 binnenshuis ook vrij makkelijk kunnen afleiden dat iemand NIET thuis is. Fijne informatie voor een wat slimmere inbreker.
Er zijn opties om bepaalde sensoren en meters uit te sluiten van publicatie op de Ecowitt.net Website voor inzage door iedereen. Voor bijvoorbeeld de WH31 temperatuur/vocht-meter die voor ruimtes gebruikt wordt die verwarmt kunnen worden, zou ik daar zeker gebruik van maken. Zie hierboven voor het waarom.
Als je op de GW2000 de ecowitt.net "upload" optie aanzet, gaan alle meet-gegevens die de GW2000 ontvangt naar de ecowitt.net website in het Verre Oosten. Je vertrouwd ze dus wel toe aan een website die buiten de juridische bescherming van de Europese Unie valt (zgn. GDPR / AVG wetgeving) .
Zie voor verdere beveiligingsdetails de review over de Ecowitt GW2000 gateway ("Beveiliging" hoofdstuk heeft dezelfde naam).

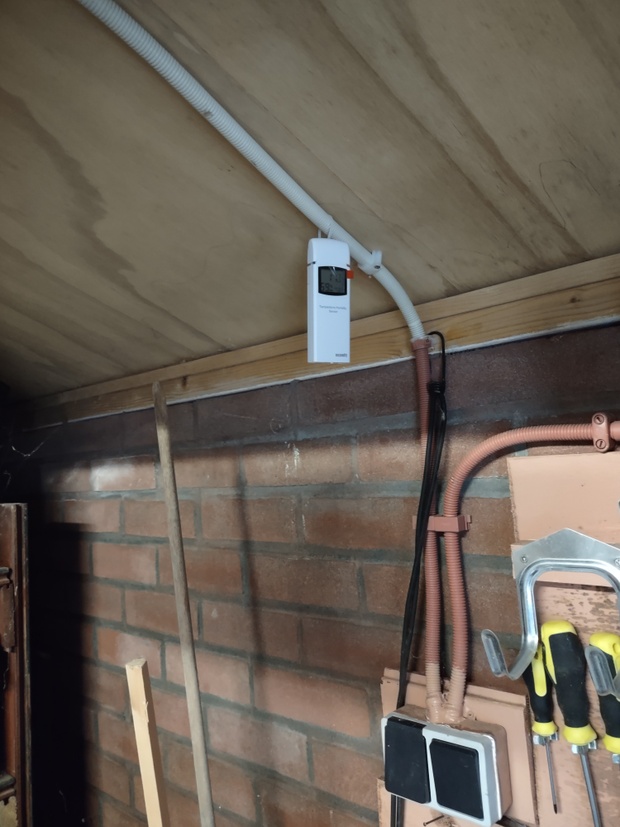

Foto 23 hieronder: WH31 in actie (schuur)


Terug naar Inhoudsopgave bovenaan
.

Afsluiting / Conclusie

Zoek je een temperatuur-/luchtvochtigheids-sensor voor buiten of voor onverwarmde ruimtes (bijv. schuur), die ook -25 graden Celsius of nog kouder meet en die eventueel werkt over een grote afstand, dan komt je al gauw bij weer-station componenten die werken op de 868MHz frequentie. De WH31 voldoet hier goed aan. Houdt zeker rekening met de beperkte beveiliging van dit draadloze 868MHz signaal (zie aparte hoofdstuk hierboven). Je hebt wel een Ontvanger nodig om iets met de meetwaarden te doen. Er zijn dan echter vele mogelijkheden, van een Console , een weer-site, je Smarthome en nog veel meer (zie wederom review GW2000). Kortom ik ben tevreden met mijn 4 WH31 sensoren i.c.m. met mijn Ecowitt GW2000 Gateway en mijn Home Assistant Smarthome op een Minisforum GK50 mini-PC.
Vaak komen dit soort sensoren in een set met een LCD-Display of goedkoper console. De LCD-Display is voor 1 tot 3 WH31's en een weersvoorspelling, Bij de consoles heb je niet alleen een display en een weersvoorspelling, maar vaak ook de mogelijkheid om meer componenten te koppelen. Als ik al een console zou nemen, zou ik alleen een console nemen met ook Wifi (adapter gebruik vereist) dan heb je gewoon veel toekomstige mogelijkheden zoals met de gateways. De Gateways zijn toch mijn favoriet voor de WH31 en andere componenten (alles maximaal). Ik heb een smartphone en een 27inch scherm aan mijn PC, waar ik alles op kan zien.
"Last but not least": Mijn vrouw doet niet aan smarthomes. Ze is erg blij met deze WH31 met display omdat ze zo zelf de temperatuur en vochtigheid af kan lezen op deze meters in de schuur en de bijkeuken .
