XFX HD 6850 1024 MB DDR5 DisplayPort (HD-685X-ZNFC)

****Update, de nieuwe bios is vrijgegeven door XFX te downloaden op hun website!****
Je zal wel moeten registeren en inloggen voor die van XFX, een andere is hierrr te vinden. Kleine toevoeging: ONLY use this BIOS if you have an XFX HD 6850 1GB with a product number of HD-685X-ZNFC
Mocht je hogere clockspeeds willen gebruiken in msi afterburner dan zal je de .cfg aan moeten passen, de value van 'enableunofficialoverclocking' moet je daarvoor van 0 naar 1 zetten. Ook voltage unlocken is handig, zie handig plaatje. (bij mij werkt de voltage unlock NIET)

*BOVENSTAANDE IS OP EIGEN RISICO!*

Op een druilerige 28 oktober, vlak voor Halloween, wordt er aangebeld bij mij thuis.Gelukkig is het een niet met het ander gerelateerd en is het mijn spiksplinternieuwe xfx HD 6850 videokaart. Deze is gehaald ter vervanging van mijn Xpertvision 8800gt. Die liep met de nieuwste games en AA aan toch te vaak op zijn teentjes en daar kon met de jongste telgen van AMD verandering in komen voor een leuke prijs. Omdat er al duizenden reviews zijn gemaakt door mensen die hier meer tijd en expertise in kunnen steken, laat ik game resultaten vrij beknopt en laat ik vooral wat voor tweakers wellicht interessant is naar voren komen. Specs zijn simpel te vinden bij het product zelf dus die laat ik eveneens achterwege.



Verpakking

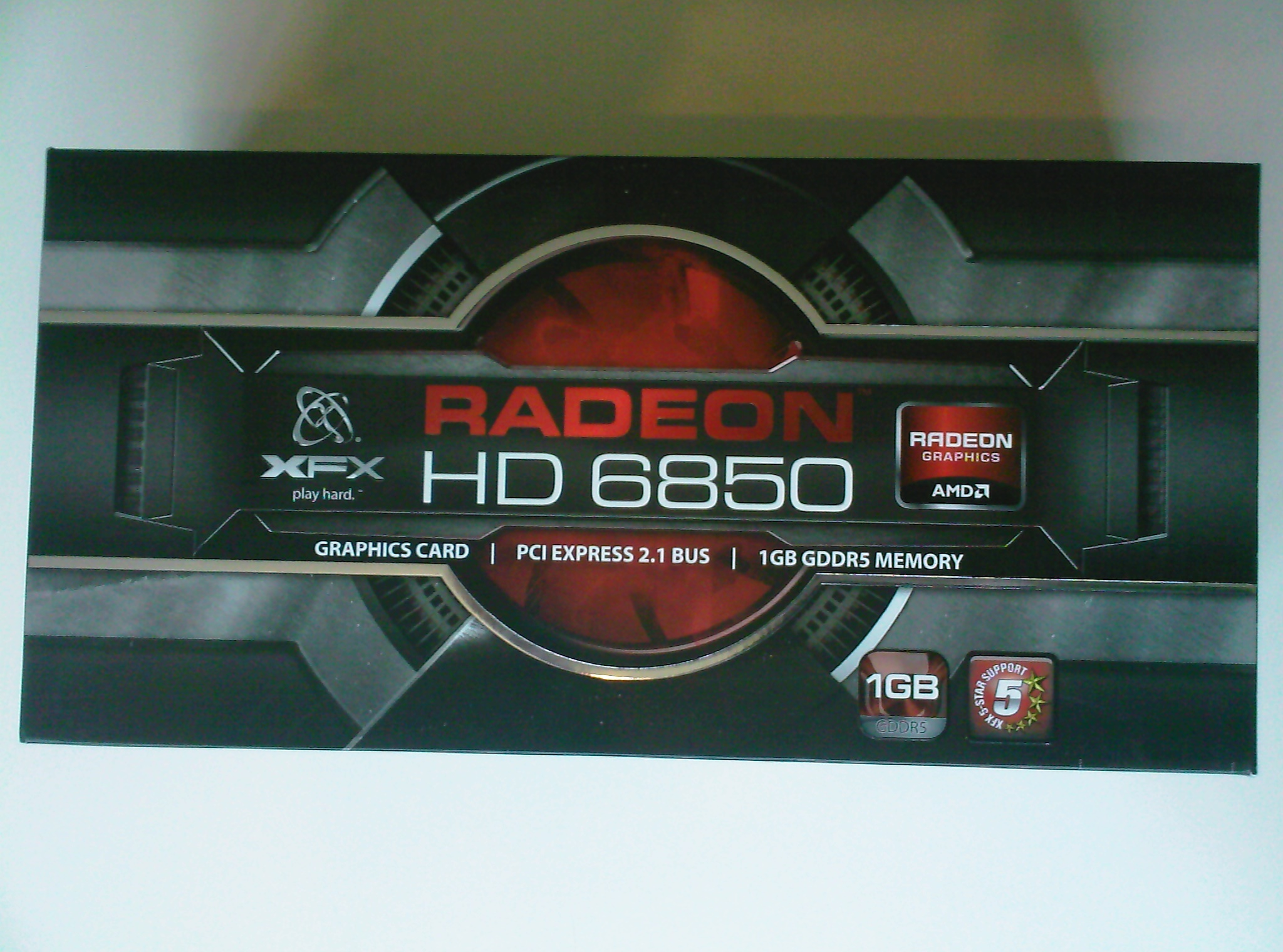

Laten we daarom ook niet al te lang stil staan bij de verpakking, eenvoudig, geen overbodige kartondozen van het formaat keukenkast maar precies groot genoeg. De doos zelf is wel mooi afgewerkt en ziet eruit zoals de kaart eruitziet, lekker duidelijk. De doos is verder weinig interessant omdat het niet om de doos gaat maar de inhoud ervan.



De inhoud

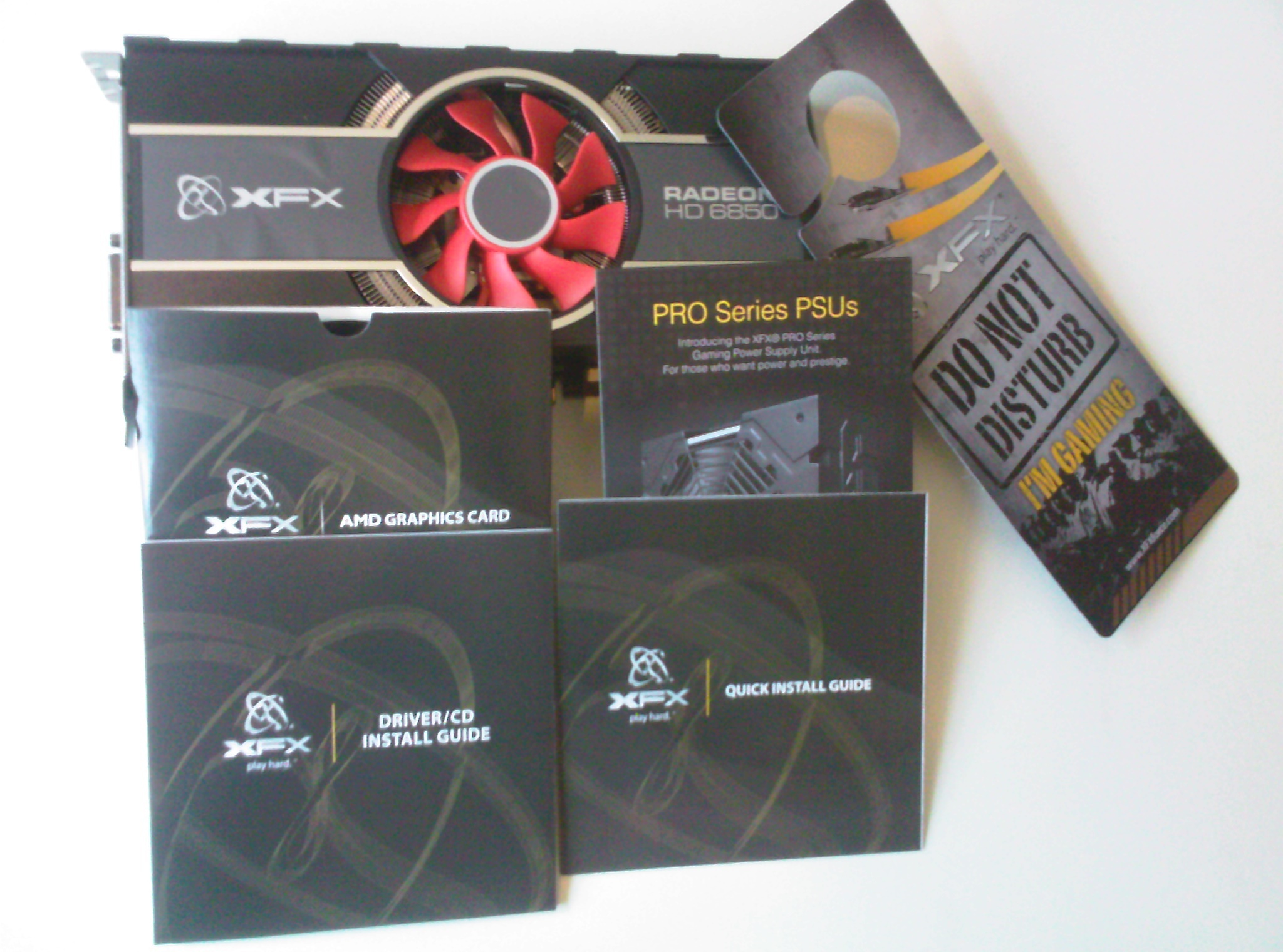

Daar is dan ook vrij weinig over te vertellen, een driver cdrom, een handleiding, een quick install handleiding, een garantiebewijs en een deurhanger met je serial en persoonlijke code voor xfx support. Uiteraard vergeet ik de kaart zelf niet, daar komen we zo wel op. Hier geld wederom, het absoluut minimale is aanwezig, zo zie ik het graag.



De kaart en zijn voorganger

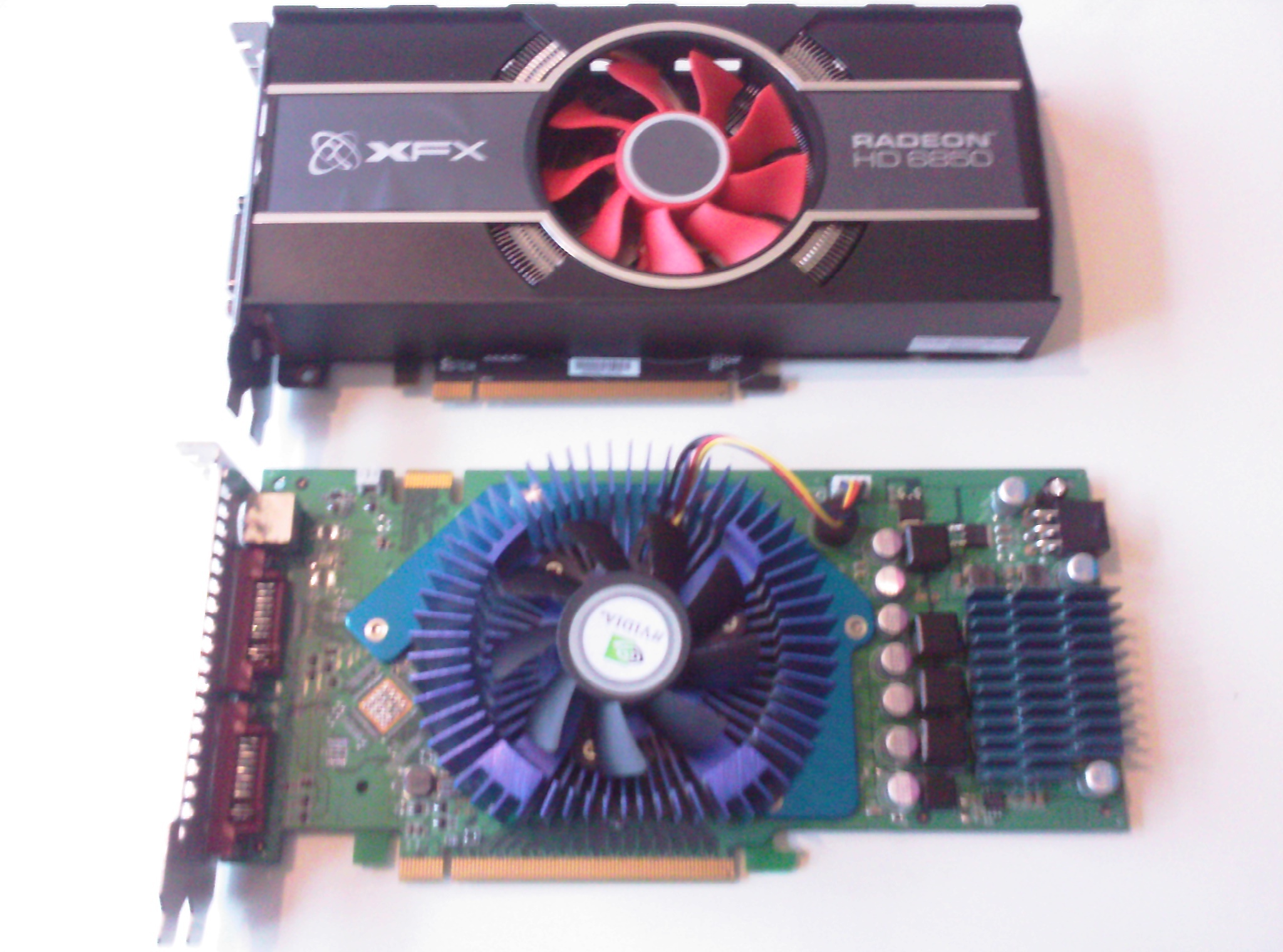

Dan de kaart zelf, wat een futurisch ogend ding is het naast mijn bijna wel antiek ogende 8800gt. Nou klopt dat in videokaart land ook wel want de kaart heeft er al dik 2,5 jaar op zitten. Helaas voor nvidia, na al die trouwe dienstjaren mag die toch met vervroegd pensioen.

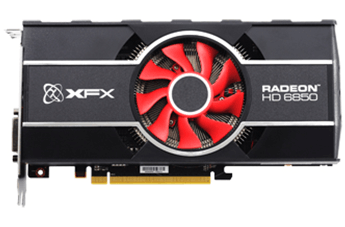

De kaart is zoals te zien is iets kleiner dan mijn 8800gt maar dat lijkt vooral alleen wat pcb dat wat efficiënter is ingezet dan bij de 8800gt. Verder is de meest in het oog springende feature de koeler. Hij lijkt wel wat op de voorgaande HD 58xx serie van boven maar deze fan zit in het midden. Er is gekozen door XFX om een non reference koeler erop te zetten. Het blijkt ook nog eens een vapor chamber koeler te zijn. Wat dat betreft is het wat jammer dat hij niet even een tikje groter was. Of dat echt een goed idee was kom ik later op terug.

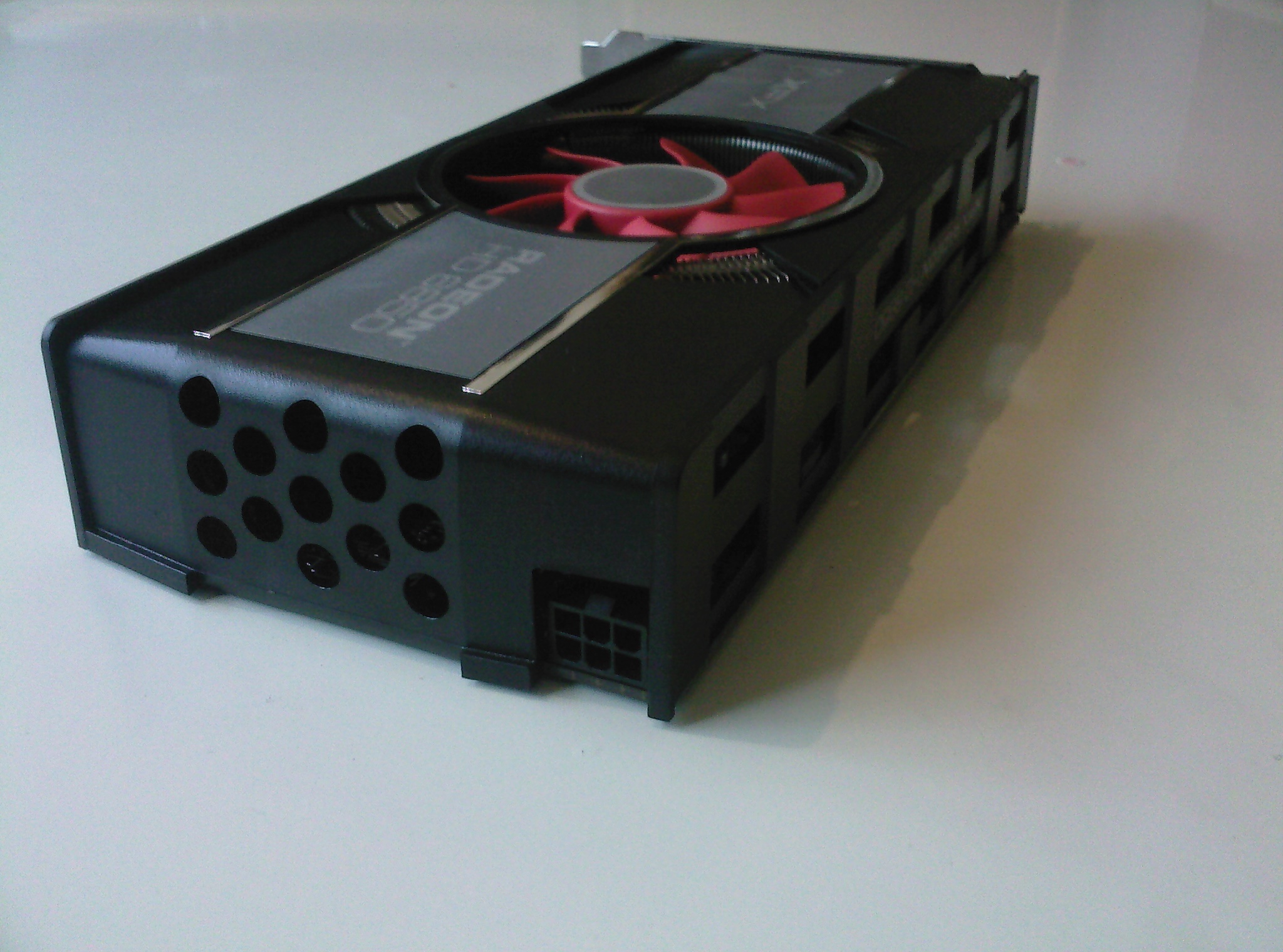

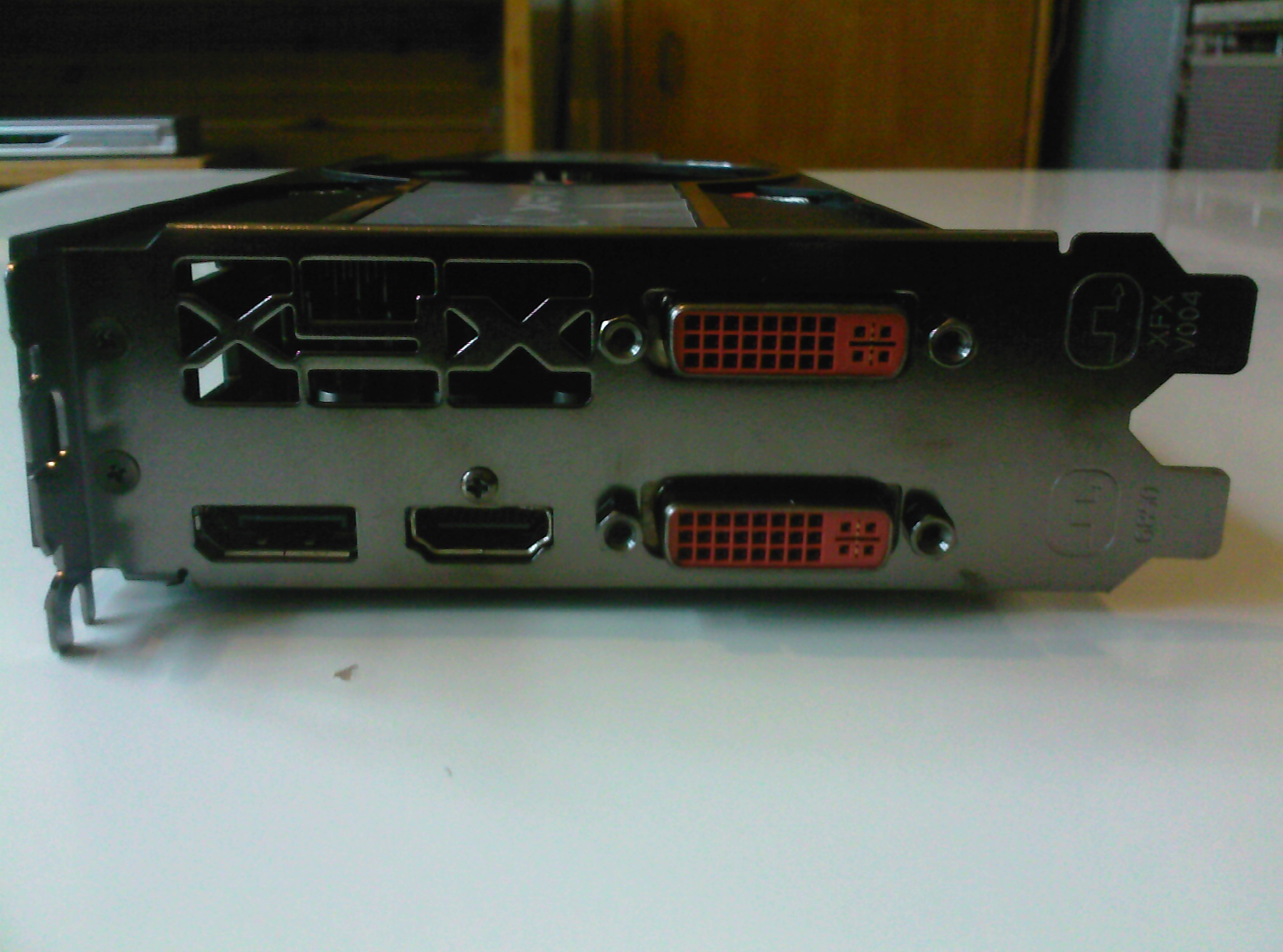

Verder is te zien dat een zespins aansluiting voldoet voor deze kaart. Niks bijzonders hier verder, een aantal airholes langs de bovenkant en zijkant zorgen voor de nodige toevoer van koele(re) lucht. De achterkant biedt vier aansluitingen, te weten: displayport, HDMI en 2x DVI. Leuk detail is de exhaust guard in de vorm van het XFX logo. Of ik dat zo laat of eruit dremel zie ik later nog wel.
De cover van de kaart zelf is vrij slap, als je de kaart vastpakt voelt het alsof je in een bakje margarine knijpt. Niet echt stevige kwaliteit maar volgens mij wel afdoende. De kaarten zijn dan ook niet gemaakt om constant vast te pakken uiteraard!

Installatie
Hier kan ik heel kort over zijn met een mooie referentie aan Carmageddon: “As easy as killing babies with axes.” Videokaart oud eruit, videokaart nieuw erin, vastzetten, stekkertje erin en klaar ben je.
Ook de drivers werken prima, ik had van tevoren al de nieuwste drivers (CCC 10.10) van de website gehaald. Mocht je onder een van die stenen leven en geen internet hebben dan is er een adequate driver meegeleverd op de cd. Ik was dus blij als een vogel in mei met de voorspoedige installatie totdat er een donker donker stemmetje achterin mijn hoofd klonk dat altijd zachtjes fluistert: dit gaat te gemakkelijk, dit kan niet zo simpel gaan… En jawel zoals altijd heeft die kleine smeerkees weer gelijk want ik word getrakteerd op een ware stofzuiger wanneer ik de pc reboot voor Ati Catalyst.

Grrrr wat is dit nou denk ik dus en ga snel op onderzoek uit, even googlen leerde mij dat de kaart vaker op hoge toeren idled. Dat is natuurlijk nergens voor nodig aangezien deze kaarten redelijk zuinig zijn op idle/2d mode. Ik kijk even in CCC en blijkt dat de ventilator op maar liefst 76% stond. Gelijk maar even op 30% gezet in CCC na de overdrive te hebben ingeschakeld. Wat een oase van rust kom ik plotseling terecht, de kaart kan het dus wel,op idle stil zijn. Dit is echter natuurlijk geen oplossing en ik hoop dat dit snel via drivers gefixed zal worden. Als de fan op 30% staat is de kaart een graad of 43˚C. In verhouding tot mijn 8800gt is deze kaart op 30% al luider idle dan de 8800gt op load… Wel een minpunt waar men rekening mee moet houden dus. Grote kans dat er op de 6850 een betere koeler komt wanneer mogelijk.


Windows score van 5,8 naar 7,7 is best redelijk


Dit is op stock settings


Dit is de oc, vaag maar waar, de meeste scores, behalve music en pc mark zijn lager.

Benchen en overclocken
Nu dat allemaal geregeld is word het tijd de kaart even flink te stressen op stock. Daarna zal ik nader bekijken wat de kaart kan op overclock gebied en wat de oc kan. Ik pak atitool erbij en… kom erachter dat de kaart nog niet herkend wordt. Dat is vaak het nadeel van een nieuwe generatie videokaarten, het moet nog vaak bij dit soort programma’s worden doorgevoerd. Maar goed er is gelukkig meer te vinden op dit gebied en msi afterburner blijkt een geweldig handige tool hoewel je er niet automatisch de hoogst mogelijke overclock kan laten vinden. Je kan er wel tevens de fan automatisch via een curve van je eigen keuze laten draaien.
De overclock waar ik op uit kom is 800MHz voor de gpu bij 1100MHz voor het geheugen. Een overclock van 25MHz is vrij laag voor de gpu, 100MHz voor het geheugen is nog best redelijk. Wellicht dat met wat betere drivers en koeling er meer uit kan worden geperst maar een echt overclock monster is deze specifieke kaart blijkbaar niet. Gelukkig heb ik de komende tijd toch niet echt die oc nodig om goed te kunnen gamen.
Nu ik een betere koeler heb, de Arctic accelero twin turbo pro, heb ik een stuk hoger kunnen overclocken.

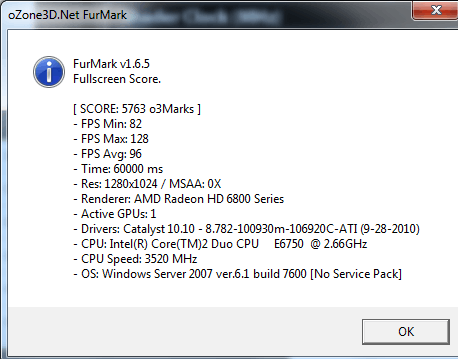

Na een kleine tien minuten loop van Furmark liep de temperatuur op tot 78˚C bij een snelheid van 68% voor de fan.

Update overclocken
Na aanschaf van een nieuwe koeler is het bovenstaande niet meer van toepassing.

Zoals te zien is is er een substantiële stap hoger gezet op beide gebieden.
Dit is allemaal nog zonder voltage verhoging. Voor meer info check de link onderin naar de Arctic twin turbo pro en de link naar de anandtech review. Deze hebben de stock koelers gebruikt maar konden wel de voltages verhogen. Die kwamen echter op 940 Mhz en 1150 Mhz voor het geheugen dus deze kaart doet het meer dan behoorlijk, zeker met het ontbreken van een voltage verhoging en met de nieuwe koeler.
Ik denk dat door de betere koeling van de algehele kaart en de geheugenchips dat ik een betere overclock heb kunnen maken dus het loont zeker om setje geheugenblokjes te kopen als je je 6850 wil overclocken.


De nieuwe koeler en de oude xfx vapor chamber koeler.

Ik heb verder geen benches van games hier geplaatst omdat ik die al vaak genoeg voorbij zie komen. Er is een review op tweakers.net van de 6850 en 6870, mocht je die gemist hebben. Verder heb je tomshardware, hardware.info en tal van andere sites die dit veel beter en mooier kunnen laten zien. Mij gaat het vooral om de praktijk, waar ben ik dus achtergekomen, wat werkt wel wat niet enz enz.
Ik kan wel zeggen dat ik nog geen spel ben tegengekomen op mijn pc dat niet op max kan worden gespeeld, op crysis na in verband met mijn oudere cpu. Metro 2033 moet ik echter nog proberen. Mass effect 2, cod4, Cod Black Ops en Mafia II draaien heerlijk.

Conclusie
De 6850 is snel. Heel snel, en maakt de vergelijking met een f1 racewagen vrij simpel. Beide zijn enorm snel, maken op snelheid enorm veel lawaai en zien er erg mooi uit. Enige verschil is dat de f1 wagen relatief gezien een enorme energieverslinder is en de 6850 dit zeer bescheiden houdt. Hiervoor mogen de ATI/AMD mensen zich zeker een schouderklopje geven. Idle draait de kaart prima op lage toeren als je dus via een softwarematige manier de fan control aanpast. Standaard staat die op 76%. Dikke minpunt voor de xfx editie dus. Overclockpotentieel is vrij laag, ik kon niet erg ver boven de stock settings komen met de gpu, het geheugen wou nog wel een stukje verder. Het gehele pakket is sober qua inhoud, alleen het broodnodige maar in mijn ogen is dat geen probleem. Mocht je wel een game bij je videokaart willen dan zal je ook meer betalen.
Nu even de kaart mét een Arctic accelero twin turbo pro: wat een oc beest is de chip, samen met de stille koeler is het een van de beste kaarten die ik heb gekocht in mijn leven. De specs die ik nu heb draaien zijn vergelijkbaar met een 6870 qua performance en dat voor 3/4 van de prijs.
Hoewel dus de stock koeler zonder bios update te veel lawaai maakt, werkt de vapor chamber koeler zeker wel afdoende maar is de koeler wat te beperkt om een echt hoge oc te bereiken, vooral voor het geheugen wat een groter verschil maakt dan een core oc, naar het schijnt.
Al met al is de kaart zeker een mooie kaart maar het vraagt het wat werk wil je er optimaal van genieten.

Interessante links:
- Tom's hardware review
- hardware.info menage á trois review
- hardware.info 6850 en 6870 review
Arctic twin turbo pro review
anandtech oc review van AMD, xfx, Msi, Asus 6850

update 1: kleine aanpassingen, soundclips niet mogelijk, links toegevoegd.
update 2: wat extra links en bios update toegevoegd
Update 3: Nieuwe koeler erop dus het overclockverhaal aangepast
