Kingston KC2500 1TB

Voor mijn AMD Threadripper systeem was ik opzoek naar snelle opslag in de vorm van vier m.2 SSD's van 1TB per stuk om te gebruiken in een RAID 0 configuratie. Dat zijn deze Kingston KC2500 SSD's geworden doordat ze een uitstekende prijs/prestatie verhouding hebben in de vorm van een hoge lees en schrijf snelheid, IOPS en een Total Bytes Written (TBW) van 600TB. Nog steeds is deze SSD een van de snelste PCIe 3.0-ssd op de markt.

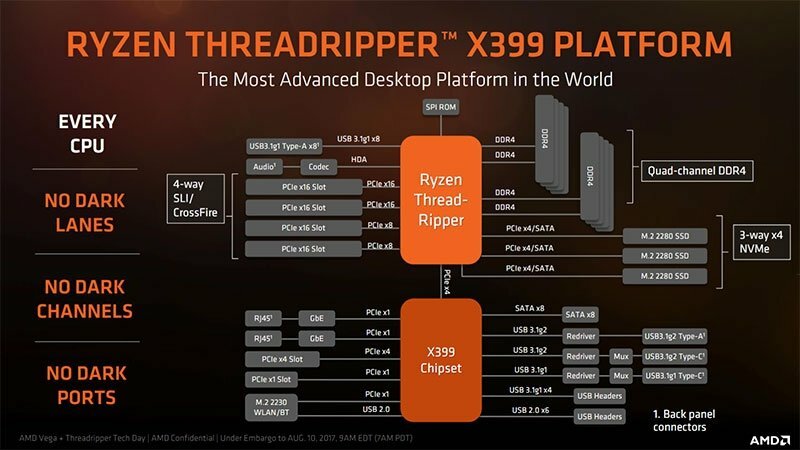

Via AliExpress heb ik een simpele m.2 adapter kaart gekocht met vier m.2 aansluitingen naar PCIe 3.0. In de BIOS van het moederbord is de PCIe lane op 4x4x4x4 modes ingesteld zodat elke SSD zijn eigen 4 PCIe 3.0 lanes krijgt. Via Windows 10 is er een striped volume (RAID 0) ingesteld.

Foto's M.2 NVMe adapter

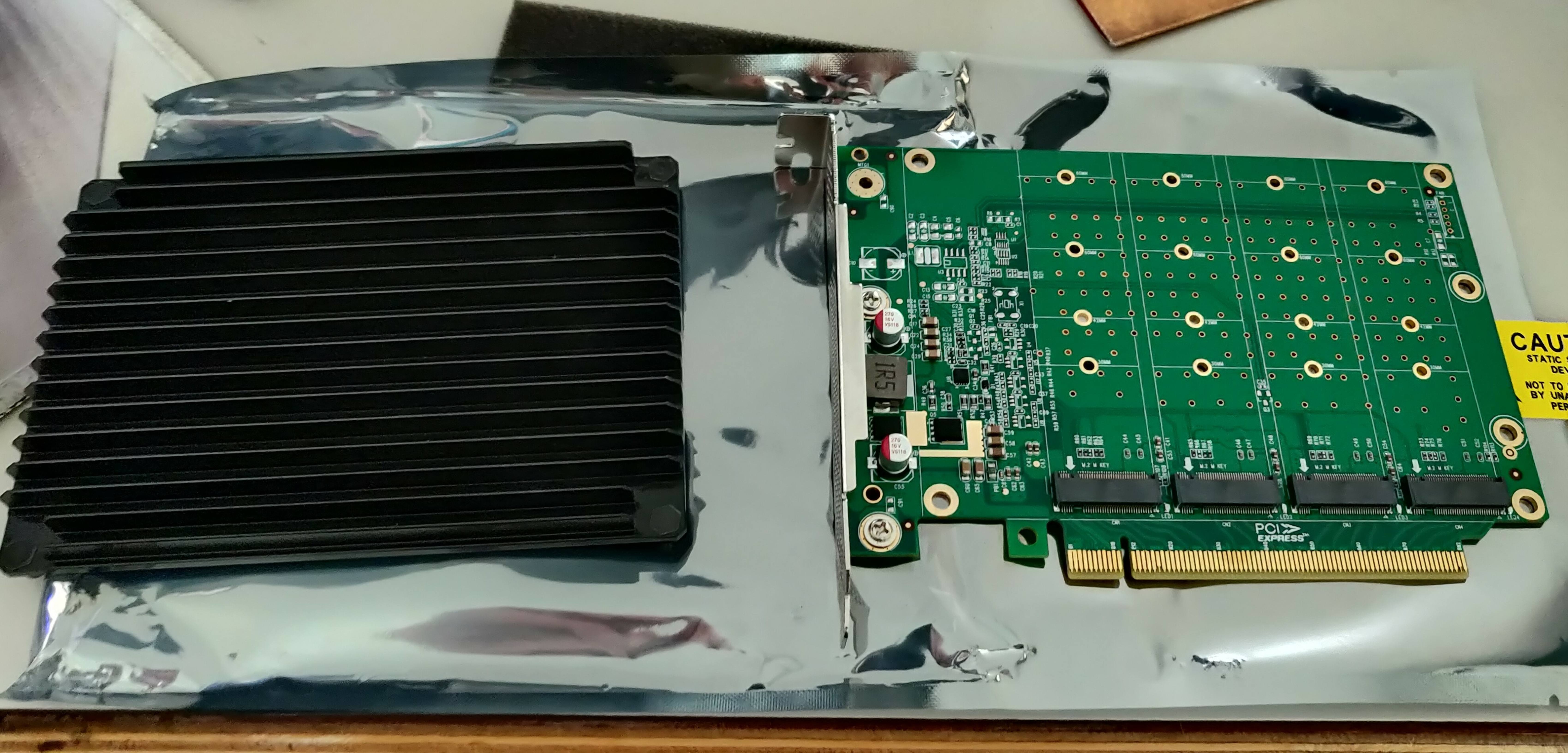

Linkreal Quad PCIe 4.0 x16 to M.2 NVMe adapter

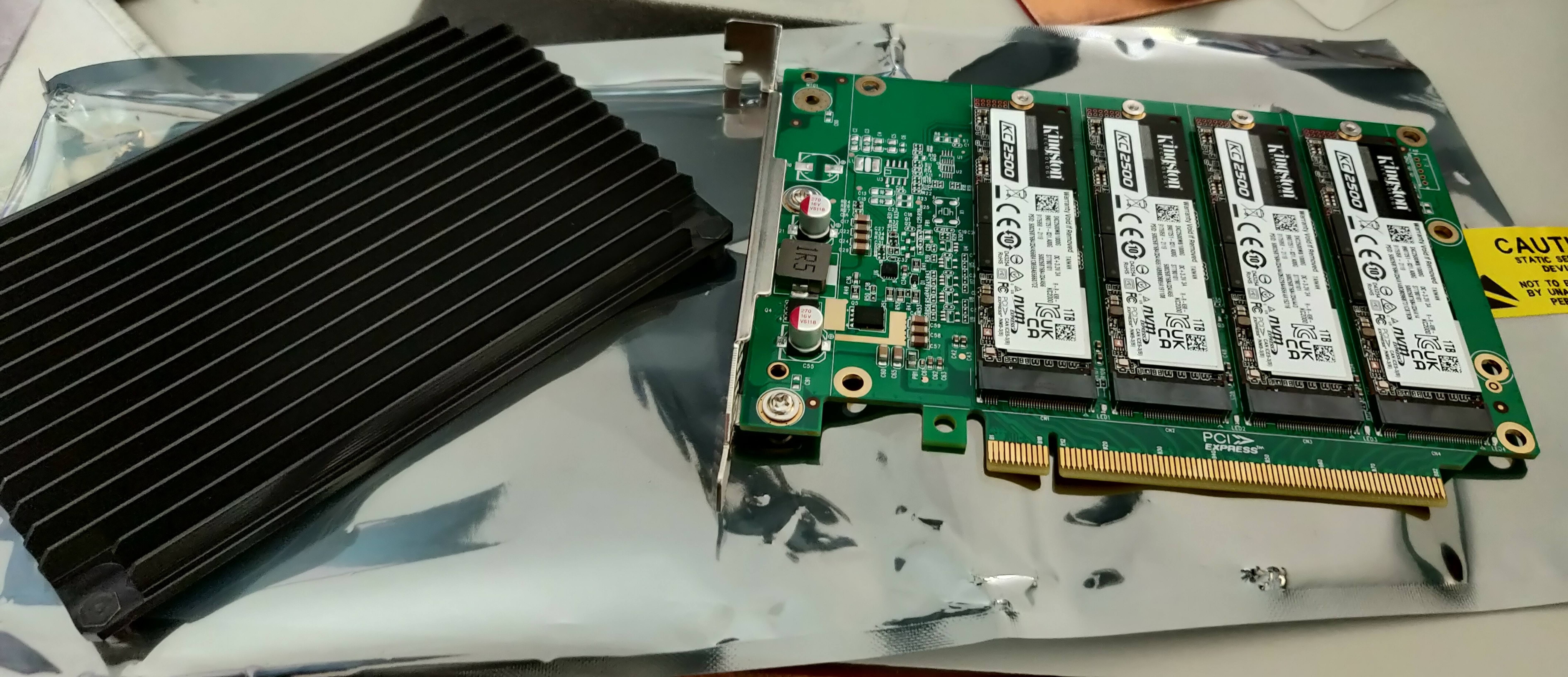

Met Kingston KC2500 1TB SSD's

Met koelblok op de M.2 adapter

Benchmarks

CrystalDiskMark

Standaard instellingen

Bij deze test zijn de standaard instellingen van CrystalDiskMark gebruikt. Geen slechte resultaten maar komen niet in de buurt van de theoretische snelheid van 14GB lezen en 11.6GB schrijven per seconden welke de SSD maximaal gezamenlijk zouden kunnen behalen. Ik vermoed dat de CPU hier de limiterende factor is doordat de software maar 1 thread gebruikt voor de test. Dit is wel een realistisch beeld voor het meer en deel van de software wat maar 1 thread gebruikt om gegevens in te laden.

Aangepaste instellingen

Bij deze test is alleen het aantal CPU threads verhoogt naar het maximale van 24 om de maximale mogelijke theoretische snelheid te behalen. Hier zien we een duidelijk verschil vergeleken met de voorgaande resultaten maar lezen blijft op 88% en schrijven op 77% van het theoretische maximale haalbare hangen. Bij de Tweakers Testlab resultaten van deze SSD zie ik dat er er grofweg 3GB/s lezen en 2.55GB/s schrijven wordt behaald. Als dit keer vier wordt gerekend dan komt daar 12GB/s lezen en 10.2GB/s schrijven uit. Dat zou betekend dat bij lezen alle vier de SSD's 100% worden gebruikt en schrijven 90%. Wellicht een stuk overhead van Windows Raid of tekort aan CPU kracht waardoor dit niet volledig wordt behaald.

ATTO Disk Benchmark

Standaard instellingen MB/s

Standaard instellingen IO/s

Gebruikte hardware

#	Category	Product
1	Processors	AMD Ryzen Threadripper 2920X Tray
1	Moederborden	ASRock X399M Taichi
1	Videokaarten	Inno3D iChill GeForce GTX 1080 Ti X3
1	Processorkoeling	be quiet! Dark Rock Pro TR4
4	Geheugen intern	Micron MTA18ASF4G72AZ-3G2B1
1	Voedingen	Corsair HX750i
4	Solid state drives	Kingston KC2500 1TB
1	Solid state drives	Samsung 970 EVO 500GB
1	Solid state drives	Samsung 980 1TB
2	Solid state drives	Sandisk Ultra II SSD 960GB
1	Quad PCIe 4.0 x16 to M.2 NVMe adapter	Linkreal Quad PCIe 4.0 x16 to M.2 NVMe Adapter

Conclusie

De benchmarks laten zien dat de maximale theoretische snelheid niet geheel wordt behaald maar het komt aardig in de buurt. Dit is het enige nadeel wat ik zo kan benoemen. Het voordeel van deze configuratie is dat het een stuk sneller is dan een enkele m.2 PCIe 3.0 ssd en doordat er naar elke SSD gelijktijdig wordt geschreven is de Total Bytes Written (TBW) effectief 2400TB. Ook blijft de temperatuur van de SSD's door het grote koelblok tijdens het schrijven op 42 graden hangen.

Tips, vragen of suggesties? Ik hoor ze graag!
