ASUS Prime X570-PRO

Gezien ik een tijd problemen had met mijn voorgaande moederbord (MSI X470 Gaming Pro Max) heb ik dit moederbord als vervanger/upgrade gekocht. Daarnaast viel ook de keuze voor dit moederbord, omdat:

1. Goede testresultaten bij HWinfo
2. Vanwege het moederbord zwart/wit is en dus beter past bij mijn overige hardware.

Verder ontvangt de combinatie CPU/MOBO Smart Access Memory-ondersteuning. (gereleased BIOS Versie 3602)



Aanwezige hardware:
- AMD Ryzen 7 3700x
- 4x G. Skill Neo 8 GB
- Samsung 970 Pro/Kingston A2000
- NZXT Kraken X73

Wat zit in de doos:

2x SATA-kabels
1x MOBO (duh)
- geen IO-shield (die ik al eens was vergeten te plaatsen bij mijn vorige mobo)
1x Handleiding
1x Q-connector
1x LED (RGBA) extension kabel
1x M.2 Screws set (voor twee M.2-SSDs)
1x grijze onderzetter, sorry support DVD

De installatie ging voor mij eenvoudig, waaronder ook plaatsen van CPU, SSD's en ram-geheugen. Gezien mijn Samsung SSD mijn main-drive is, heb ik er voor gekozen om deze achter de bijgeleverde heatsink te plaatsen, wat voorzien is van een actieve koeling (PCH). De Q-connector leek mij handig, maar bij mij bleven de switchs/LED-aansluitingen niet goed vast zitten die nu direct aan het mobo zijn aangesloten.

Het aansluiten van de fans ging vrij eenvoudig, de meeste aansluitingen zitten aan de zijkant, op CHA-FAN1 na. Helaas moest ik de Cooler Master ML120 per twee aansluiten, via een splitter. De reden is dat de aansluiting maximaal 1A kan leveren en 3 fans (0.37A p.s.) over het maximum gaat. In totaal heb ik 6 van de 7 aansluitingen gebruikt;

- CPU en CPU-opt. (2x 3-set fans voor radiator)
- AIO-pump (NZXT Kraken X73)
- CHA-FANS1,2,3 (3x 2-set ML120)



Gezien dit mijn eerste X570-mobo is, was mij niet bekend dat verticale-GPU-mounts (PCI-3) een probleem leveren met booten. Namelijk gaat er geen signaal naar de kaart, het beeld blijft zwart en het VGA-LED brand licht. Na een lichte paniek en wat zoekopdrachten verder, heb ik de GPU-mount tijdig op de tweede slot aangesloten, zodat ik toch de BIOS in kan, om vervolgens de eerste PCI-E aansluiting te wijzigen naar GEN3. Diit riedeltje mag je opnieuw doen, na bijvoorbeeld een BIOS-update. Vooralsnog lijkt je wel beeld te krijgen, zodra je BIOS in safe-mode opstart, maar ik moet eens uitzoeken hoe dit geforceerd kan worden.

Naast het instellen van DOCP, SVM, Firmware TPM en FAN-curve*, heb ik verder niks aangepast. Ik weet dat er veel mogelijkheden zijn op overclocking en undervolting gebied, maar hier houdt me weinig mee bezig. De BIOS is erg uitgebreid, is over het algemeen overzichtelijk, zowel in EZ/Advanced-mode. Daarnaast heeft dit moederbord WOL-ondersteuning, wat handig is als je het systeem via VPN remote wilt aansturen.

Ik weet niet waarom, maar PBO staat 2x in de BIOS aangegeven, een keer onder advanced en een keer onder AMD overclocking. Daarnaast is het niet mogelijk om de W_PUMP+ of AIO_PUMP snelheid aan te passen, zowel volgens de BIOS en handleiding. Grappig, gezien het is wel mogelijk om dit via AI Suite 3 te doen.

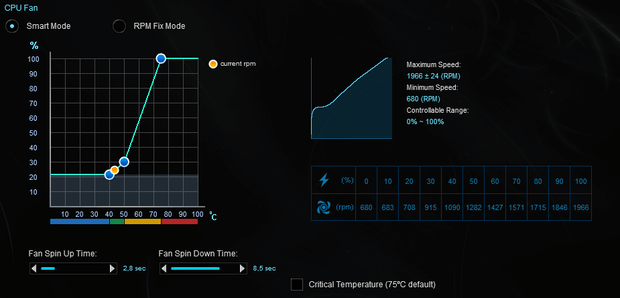

*Op het eerste moment heb ik in de BIOS de fans via de optie manual aangepast, via de optie SMART-mode. Uiteindelijk heb ik zowel de CPU- en CHA-fans op 20% speed / 70c, 100%/75c gezet, omdat het aanpassen van de fans veel makkelijker gaat via de software Al Suite 3. Zowel is de BIOS als in het OS, wordt de snelheid van alle fans via de (warmte)bron CPU aangestuurd. Mijn keuze valt deels op het eerder ingesteld snelheid/temp. Bij normaal gebruik zijn de fans niet hoorbaar en bij zwaardere taken/gamen is niet storend hoorbaar:

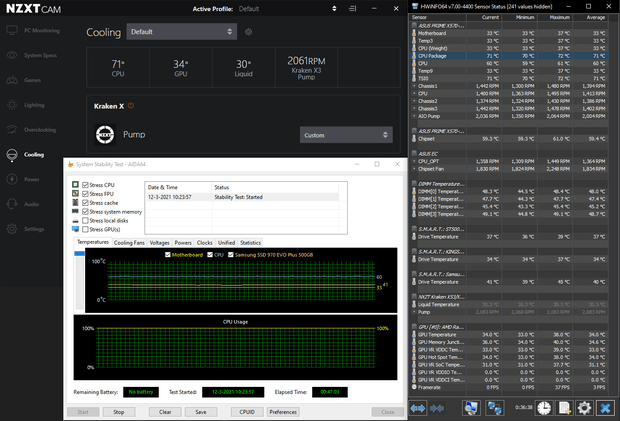

De CPU-temp wordt afgelezen van de algemene bron, niet vanuit Diode/Package. Dit is een voordeel, omdat deze temp lager is (max 61c tijdens stresstesten) en zelfs niet over de 75c komt, waardoor de fanspeed niet storend is.

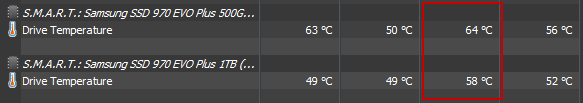

De installatie is weinig anders dan andere moederborden. Het voordeel is dat je de SSD kan voorzien van actieve koeling en een headsink, waar helaas maar een meegeleverd wordt. Tijdens stresstesten behaald de Samsung SSD nog geen 50 graden. Dit was een ander verhaal met mijn voorgaande mobo, terwijl toen de SSD was voorzien van een EK headsink en ruim over de 50 graden werd bij IDLE gebruik. Ik heb naderhand de SSD verplaatst naar andere slot + EK shield, vanwege nieuwe 1 TB SSD (wordt nu actief gekoeld). Ik heb beide gemonitord tijdens de benchmark:


Dit is niet helemaal een eerlijke vergelijking, maar geeft wel een beeld dat er wel een verschil in temps aanwezig.

De FAN-aansluitingen zitten op een goede plek, net als de SATA-aansluiting. Verder heb ik kort problemen gehad met mijn ram-geheugen, waarbij MEMTEST en AIDA64 Extreem foutmelding gaf. Na het updaten van de BIOS (Versie 3405) en het opnieuw instellen, waren de problemen verdwenen. Helaas is mij niet precies duidelijk wat er fout ging, gezien de SOC volt (soms 1.025, dan 1.1 volt) en FSB (~98,5 (werd daarnaast beïnvloed door SVM/Hyper-V) volgens AIDA64 Extreem) niet stabiel leek. Daarnaast is de FSB opeens weer 100.00 (ongeacht SVM ingeschakeld).

EDIT: Nieuwe versie BIOS / bug-test / resultaten
EDIT: Toevoeging vergelijking SSD temps
